Producttype	Decoratieve lichtprojector
Merk	JBSYSTEMS LIGHT
Model	PENGUIN BARREL
Afmetingen	43 x 23 x 21 cm
Gewicht	3,5 kg
Voeding	AC 230V 50Hz
Zekering	250V 2A traag (20 mm glas)
Lamp	BRL 50W / 12V
Geluidssturing	Ingebouwde interne microfoon
Rotatiemodi van de reflector	Continu, muziekgestuurd, stop (3-standenschakelaar)
Lichteffect	Regenboogkleurig moonflower-effect met cilindrische reflector (dekking 180°)
Extra spiegel	Muziekgestuurde cilindrische reflector
Installatie	Bevestiging op hoogte met beugel en verplichte veiligheidskabel
Maximale omgevingstemperatuur	45°C
Maximale oppervlaktetemperatuur	85°C
Gebruik	Alleen binnenshuis
Bescherming	Niet blootstellen aan regen of vocht
Onderhoud externe optiek	Reiniging elke 30 dagen
Onderhoud interne optiek	Reiniging elke 90 dagen (door gekwalificeerd personeel)
Afkoeltijd voor onderhoud	10 minuten
Materiaal behuizing	Hittebestendige materialen
Conformiteit	CE, nationale en Europese normen

Veelgestelde vragen - PENGUIN BARREL JBSYSTEMS LIGHT

Hoe installeer ik de projector op hoogte?

De installatie moet worden uitgevoerd door gekwalificeerd personeel. Gebruik een geschikte bevestigingsbeugel en een veiligheidskabel die 12 keer het gewicht van het apparaat kan dragen. Zorg dat het gebied eronder vrij is en dat het bevestigingspunt ten minste 10 keer het gewicht van de unit kan dragen. Het apparaat moet worden bevestigd op minstens 50 cm van muren en op een goed geventileerde plaats.

Welk type lamp moet ik gebruiken en hoe vervang ik deze?

Gebruik een lamp van het type BRL 50W / 12V. Om te vervangen, koppelt u het apparaat los, wacht u 10 minuten om af te koelen, schroeft u het lampcompartiment los, verwijdert u de oude lamp terwijl u de fitting vasthoudt, plaatst u de nieuwe lamp zonder het glas met blote handen aan te raken (gebruik een doek of gedenatureerde alcohol om vlekken te verwijderen) en sluit u het compartiment weer.

Hoe kies ik de rotatiemodus van de reflector?

De 3-standenschakelaar selecteert de modus: stand '0' = geen rotatie, stand '1' = continue rotatie, stand '2' = muziekgestuurde rotatie (via de interne microfoon). De extra cilindrische reflector wordt altijd muziekgestuurd.

Wat moet ik doen als het apparaat niet aangaat?

Controleer eerst of de voedingskabel goed is aangesloten en het stopcontact werkt. Als het apparaat nog steeds niet aangaat, controleer dan de zekering: koppel het apparaat los, open de zekeringshouder en inspecteer de zekering. Vervang deze indien nodig door een zekering van hetzelfde type (250V 2A traag, 20 mm glas). Als het probleem aanhoudt, neem dan contact op met uw dealer.

Hoe reinig ik de lenzen en spiegels?

Koppel het apparaat los en laat het afkoelen. Gebruik een zachte doek met een glasreiniger. Externe lenzen moeten minstens elke 30 dagen worden gereinigd, interne lenzen elke 90 dagen. Voor interne reiniging wordt sterk aanbevolen een professional in te schakelen.

Het apparaat geeft een brandlucht bij het eerste gebruik, is dat normaal?

Ja, dat is normaal. Een nieuw lichteffect kan een lichte geur en wat rook afgeven tijdens de eerste minuten van gebruik. Dit verdwijnt na enkele minuten. Zorg dat het apparaat goed geventileerd is.

Kan ik dit apparaat buitenshuis gebruiken?

Nee, dit apparaat is uitsluitend ontworpen voor gebruik binnenshuis. Stel het niet bloot aan regen of vocht om brand- of elektrische schokken te voorkomen.

Wat moet ik doen als de zekering doorslaat?

Koppel het apparaat los en vervang de zekering door een zekering van hetzelfde type: 250V 2A traag, 20 mm glas. Nooit kortsluiten of een zekering van een andere waarde gebruiken. Als de nieuwe zekering meteen doorslaat, neem dan contact op met een professional.

Hoe lang moet ik laten afkoelen voordat ik de lamp vervang?

Laat het apparaat minstens 10 minuten afkoelen nadat u het hebt uitgeschakeld en losgekoppeld. De oppervlaktetemperatuur kan oplopen tot 85°C, dus wacht om brandwonden te voorkomen.

Is het apparaat compatibel met een dimmer?

Nee, sluit dit apparaat nooit aan op een dimmer. Dit kan het apparaat beschadigen en een veiligheidsrisico vormen. Het moet rechtstreeks op een standaard stopcontact worden aangesloten.

GEBRUIKSAANWIJZING PENGUIN BARREL JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

DU - ENTSORGUNG DES GERÄTS

Hartelijk dank voor de aankoop van dit JB Systems product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven.

• Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in lichtshows.
• Veelkleurige, muziekgestuurde moonflower
• Gestroomlijnde moderne zilveren behuizing, vervaardigd uit hittebestendig kunststof.

• 3standen schakelaar voor de interne reflector:

• Continue rotatie
  • Muziekgestuurde rotatie

• Geen rotatie

• Voorzien van een grote optische lens voor een maximale lichtopbrengst

• Penguin: voorzien van een extra 90° draaiende scanner spiegel
• Penguin Barrel: de cilindervormige reflector zorgt ervoor dat de lichtstralen over een 180° breed vlak geprojecteerd worden.

ALVORENS HET APPARAAT IN GEBRUIK TE NEMEN

• Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

VEILIGHEIDSVOORSCHRIFTEN:

• Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren.
• Een nieuw lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normaal en verdwijnt na een paar minuten.
• Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.

• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.

• Plaats de installatie op een plaats met goede ventilatie, ver van brandbare materialen en/of vloeistoffen. De installatie moet op minstens 50 cm van de muren rondom geplaatst worden.

• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 45°C. Gebruik het apparaat dus niet bij hogere temperaturen.
• De temperatuur van het oppervlak van het apparaat kan 85°C bereiken. Raak de metalen ombouw tijdens het gebruik niet met blote handen aan.
• Verzeker er U van dat er zich onder de plaats waar het toestel wordt geïnstalleerd geen ongewenste personen bevinden tijdens het bevestigen en losmaken alsook bij het onderhoud.
• Laat het toestel ongeveer 10 minuten afkoelen alvorens de lamp te vervangen of alvorens te starten met de onderhoudsbeurt.
• Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens de lamp te vervangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid.
• Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het toestel.
• De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneusd of beschadigd is.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften moet deze installatie geaard worden.
• Sluit het apparaat niet aan op een elektronische dimmer.
• Gebruik altijd een geschikte en gekeurde veiligheidskabel bij het installeren van het toestel.
• Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker moeten worden onderhouden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing en de lenzen moeten vervangen worden als ze zichtbaar beschadigd zijn.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect niet in de tegenwoordigheid van personen die lijden aan epilepsie.

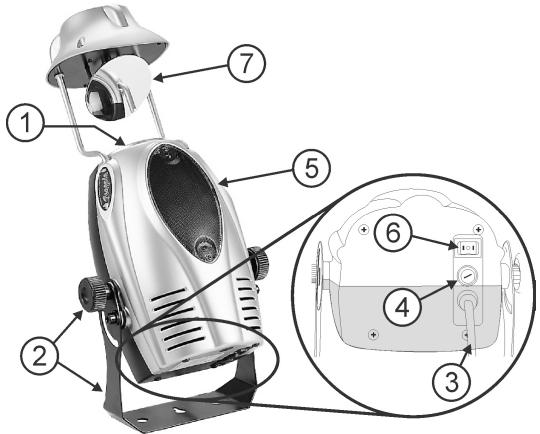

BESCHRIJVING:

1. Optische lens
2. Ophangbeugel met opening voor het monteren van een ophanghaak, alsook 2 hendels voor het fixeren van de behuizing.
3. Voedingskabel met netstekker.
4. Zekeringhouder
5. Lampcompartment
6. 3-standen schakelaar voor de interne reflector
7. Penguin: scanner spiegel

Penguin Barrel: cilindervormige reflector

Lightsplash2: optie niet aanwezig

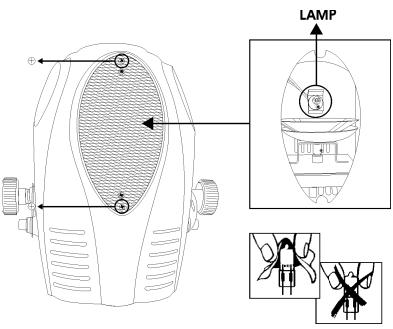

HET PLAATSEN OF VERVANGEN VAN DE LAMP

Wacht, in het geval van het vervangen van een lamp of van het geven van een onderhoudsbeurt, 10 minuten na het uitzetten van de installatie met het openen ervan totdat het apparaat is afgekoeld. Trek altijd de stekker uit het stopcontact voor U begint aan het onderhoud. Gebruik altijd hetzelfde type reserveonderdelen (lampen, zekeringen, e.d.) Gebruik bij het vervangen van onderdelen uitsluitend authentieke reserveonderdelen.

• Trek de netstekker uit het stopcontact.
• Wacht 10 minuten tot het apparaat is afgekoeld.
• Gebruik een schroevendraaier om de schroef los te schroeven die het lampcompartiment afsluiten.
• Verwijder de oude lamp. Bij het verwijderen van de oude lamp houdt U de lampenhouder best vast en trekt U niet aan de draad.
• Houd de lampenhouder vast terwijl U de nieuwe lamp rustig in de lampenhouder drukt.
• Opgepast! Controleer het etiket achter op het toestel of kijk naar de technische karakteristieken in deze gebruikswijzing om te weten welke lamp U moet gebruiken. Gebruik nooit een lamp met een hogere wattage. Lampen met een hogere wattage produceren temperaturen waarvoor het apparaat niet ontworpen was. Als het apparaat een lampentransformator gebruikt, zal hij verbranden wegens de te grote belasting.

• Raak de lamp niet met blote handen aan; dit zal de levensduur van de lamp drastisch verkorten. Indien U de lamp aanraakte, maak hem dan schoon met een lapje en een beetje schoonmaakalcohol. Veeg de lamp droog alvorens hem te installeren.
• Plaats de nieuwe lamp terug in het apparaat. Vergewis U ervan dat geen draden de lamp raken.
• Sluit het lampcompartiment met de schroef.
• Klaar.

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installatie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vergt veel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installeringmaterialen moeten worden gebruikt; de veiligheid van het geïnstalleerde toestel moet regelmatig worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installatieplaats vrij is van ongewenste personen tijdens het plaatsen, het weghalen en het onderhoud.
• Installeer het toestel op een goed geventileerde plaats, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50 cm van de omringende muren.
• Het toestel moet worden geïnstalleerd buiten het bereik van iedereen en weg van plaatsen waar men mag lopen en zitten.
• Alvorens tot plaatsen over te gaan, moet men controleren dat de minimum puntbelasting van de installatieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installeren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeviliging faalt.
• Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montering mag zelfs niet gedacht worden.
• Bedek geen ventilatieopeningen, anders zou dit oververhitting tot gevolg kunnen hebben.
• De gebruiker moet er zich van verzekeren dat de installaties met betrekking tot de veiligheid en de technische mechaniek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk jaar moeten de installaties worden gekeurd door een vakman om te controleren of de veiligheid nog steeds perfect is.

BEDIENINGSVOORSCHRIFTEN

• Als het apparaat op het net is aangesloten begint het te functioneren.
• Met de 3standen schakelaar kan U de interne reflector bedienen:

○ Schakelaar op "0": geen rotatie

○ Schakelaar op "1": continue rotatie

○ Schakelaar op "2": muziekgestuurde rotatie

De extra scanner spiegel op Penguin en de cilindervormige reflector op Penguin Barrel werken altijd op het ritme van de muziek.

• Regelmatige pauzes bij het bedienen zijn noodzakelijk om het apparaat zo lang mogelijk te laten functioneren, daar het niet bedoeld is om onafgebroken te functioneren.
• Zet het toestel niet aan en uit met korte tussenpozen omdat de lamp het anders eerder begeeft.
• De oppervlaktetemperatuur van het apparaat kan 85° bereiken. Raak gedurende het bedienen van het apparaat de behuizing niet met blote handen aan.
• Trekt U altijd de stekker uit het stopcontact als het apparaat langere tijd geen dienst doet of alvorens een lamp te vervangen of alvorens een onderhoudsbeurt te beginnen.
• Stop, in geval van serieuze bedieningsproblemen, met het gebruiken van het apparaat en stel U onmiddellijk in verbinding met uw dealer.
• Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het effect nooit in de aanwezigheid van mensen die aan epilepsie lijden.

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het onderhoud.
• Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie moeten de volgende punten worden gecontroleerd.

• Alle schroeven gebruikt om het te toestel te installeren en al zijn onderdelen moeten goed vastgedraaid zijn en mogen niet verroest zijn.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absoluut niet verwrongen zijn.
• Wanneer een optische lens klaarblijkelijk beschadigd is door barsten of diepe krassen, dan moet deze vervangen worden.
• De stroomkabels moeten in perfecte staat zijn en behoren vervangen te worden, wanneer er zelfs maar een klein probleem ontdekt werd.
• Om het toestel tegen oververhitting te beschermen, behoren de ventilatoren (als die er zijn) en de ventilatieopeningen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk jaar gereinigd te worden met een stofzuiger of een luchtspuit.
• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed mogelijke lichtuitstraling te verkrijgen. Hoe vaak ze schoon moeten worden gemaakt hangt af van de omgeving waar het toestel wordt gebruikt: een klamme, rokerige of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische uitrusting.
• Reinig met een zachte doek en gebruik normale glasreinigende producten.
• Droog de onderdelen altijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens één keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant wordt uitgevoerd door vakbekwaam personeel!!!

Elke inlichting kan veranderen zonder waarschuwing vooraf
