GEBRUIKSAANWIJZING LASER BURST JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigengeiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeben.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• Een fantastisch lasereffect dat gebruk maakt van een groene 40mW laser en een rode 80mW laser.
• Door gebruik van speciale "grating technologie" worden de laserstralen in een groot,aantal afzonderlijke laserstralen opgesplitst. Het resultaat is een prachtig, ruimtevullend effect.
• Dankzij laser blanking technologie veranderen de stralen bovendien constant van kleur.
• De laserburst werkt zichstandig (interne micro) of in DMX mode.
• 4 gebruiksmodi: snel, traag, auto random en muziekgestuurd.
• DMX-adressering met LED display
  Voldoet aan EN/IEC 60825-1 voor Laserveiligheid

EERSTEINGEBRUIKNAME

• Controller voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Mocht er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst nauwkeurig volgt. Elke schade voorzaakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controller of de doos volgende onderdelen bevat:

LASERBURST
- 2 sleuteltjes voor de sleutelschakelaar
- Netsnoer
- Handleiding

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WAARSCHUWING: Om het risico op elektricotie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderden in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoede technicus.

De bliksempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldende kracht hebelt om een risico van elektrcutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literaturu belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol beteKent: Lees de handleiding!

Dit symbool bepaalt: de minimumafstand van te belachten voorwerpen. De minimumafstandussen projector en het verlichte voorwerp要去en dan 1 meters+zijn.
- Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.
- Een neue licheffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normal en verdwijnt na een paar minutes.
- Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
- Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstempoatuur wennen wanneer het, na het transport, waar een warm vertke is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schad aan het apparaat toebrngen.
- Gebruik dit apparaatuitsuitend binnenshuis.
- Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden.
Indien een vreemd voorwerp in het apparaat geraakt,要去 U het direct van hetlichtnet akkoppelelen.
- Plaats de installation op een plaats met goede ventilatie, ver van brandbare materialen en/of vloeistoffen. De installation要去 op minstens 50~cm van de muren rondon geplaatst worden.
- Bedek geen enkele ventilatieopening om oververhitting te vermijden.
Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en maak het regelmatig schoon.
- Houd het apparaat UIT de buurt van kinderen.
- Dit apparaat mag Niet door onervaren personen bediend worden.
- De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
- De temperatuur van het oppervlak van het apparaat kan 85^ bereiken. Raak de metalen ombouwijdens het gebruik Niet met blote handen aan.
- Verzeker er U van dat er zich onder de plaat voor het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
- Laat het toestel ongeveer 10 Minutes afkoelen alvorens de lamp te verrangen of alvorens te starten met de onderhoudsbeurt.
- Trek alsijd de stekker uit wonneer het apparaat gedurende langere vrij nicht worden gebruikt of alvorens de lamp te verwangen of alvorens te beginnen met de onderhoudsbeurt.
- De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgidence.
- Controller dan de beschikbare spanning nicht hoger is dan die aangegeven op dechterzijde van het toestel.
- De elektrische kabel behoort alti:d in uistekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigdis. De kabel moet verzangen worden door de fabrikant zich, zich dealer of vergelijkbare bekwame personen om een brand te voorkomen.
- Laat de elektrische draad nooit in contact komen met andere draden.
- Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
- Sluit het apparaat Niet aan op een elektronische dimmer.
- Gebruik.altijd een geschichte en gekeurde veiligheidskabel bij het installereren van het toestel.
- Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker要去en onderhonden.
- Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
- Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• De behuizing en de lenzen要去en verrangen worden als ze zichtaar beschadigd zijn.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreek in de lichtbron. Gebruik hetlichteffect Niet in de toughoordigheid van personen die liden aan epilepsie.

LASER SAFETY INSTRUCTIES:

• Volgens de normen EN 60825-1:1994 + A1:2002 + A2:2002 valt dit apparaat onder de classe 3B lasers. Direct oogcontact met de laserstraal kan gevaarlijk zichn.

GEVAAR: LASER STRALING!

Vermijd direct oogcontact! Laser straling kan oog en/of huid verbranding veroorzaken. Alle mogelijkke maatregelen voor een veilig gebruik van dit apparaat要去en genomen worden.

• Dit product is een zogenaamde showlaser, veroorzaakt straling met een golflengte:tussen 400 en 700nm bedoeld om efecten voor Lichtshows te creeren.
• Door de bouw van deze laser beweegt de laserstraal zo snel dat het oog enkel voor een erg korteijd aan de laserstraling zal worden blootgesteld. Daarom kan het gebruik van deze laser voor lightshow toepasseningen als veilig worden beschouwd.
• Richt de laserstralen nooit op mensen of dieren en LAST het apparaat nooit onbemand werken.
• Deze laser mag enkel voor lightshows gebruikt worden. Het gebruik van een classe 3B laser is enkel toegelaten als deze bediend worden door een persoon die hiervoor opgeleid is en over de nodige ervaring beschikt.
• Afhankelijk van de laser klasse kan het gebruik van een laser straling voortbrengen die permanente oog en/of huidbeschadiging kan verroorzaken. De wettelijkke voorschriften voor het gebruik van lasers kan van land tot land verschillen. De gebruiker zal zich steeds informeren over de wettelijkke voorschriften die in zijn land gelden en zich hieraan strikt honden!

JB SYSTEMS kan nicht verantwoordelijk gesteld worden voor ongevallen die het gevolg zich van een verkeerde installmentie en/of gebruik van dit product!

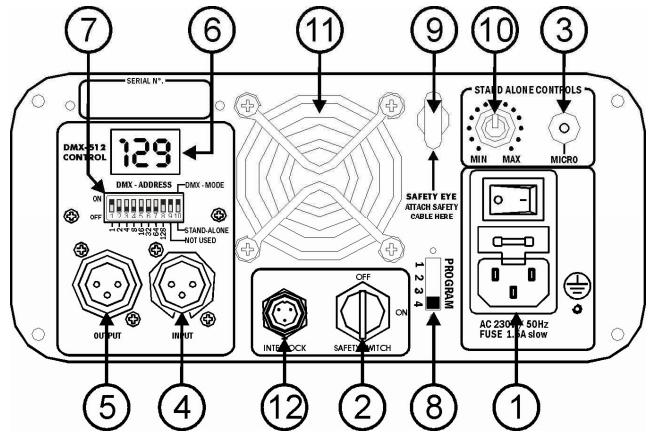

BESCHRIJVING:

1. NETAANSLUITING: met IEC stopcontact en geintegreerde zekeringhouser, sluit de bijgeleverde netkabel hier aan.

2. AAN/UIT SLEUTELSCHAKELAAR: gebrukt om het toestel aan en uit te zetten. Gebruik de sleutels, opdat de laser enkel opgezet kan worden door een bekwame persoon.

3. INTERNE MICROFOON: De ingebouwde microfoon worden gebruikt om de lasershow gelijk te lately lopen met het ritme van de muziek.

4. DMX INGANG: 3pin mannelijke XLR-connector die gebruikt worden om de universe DMX-kabels te verbinden. Deze ingang kriegt instructies van een DMX-controller.

5. DMX UITGANG: 3pin vrouwelijkke XLR-connector die gebruikt worden om de LASER BURST aan te sluiten op het volgende toestel in de DMX-keten.

6. DISPLAY: toont het gekozen DMX-adres als het toestel in DMX-modus staat. Toont 3 horizontale lijnen als het toestel in Autonome modus staat.

7. DIP-SCHAKELAARS: schakelaars 1~8 worden gezrukt om het DMX-adres in te stellen:tussen 000 en 255. Schakelaar 9 worden nicht gezrukt en schakelaar 10 dient om de autonome of DMX-modus te kiezen.

8. PROGRAM SCHAKELAAR: als de laser in stand-alone staat dan kan U met deze schakelaar één van de 4 werkmodi kiezen:

9. DISCO MODE: patronen bewegen vlug op de muziek.

10. BAR MODE: hetzelfde programme als in DISCO mode maar de patronen bewegen een stuk langzamer.
11. RANDOM MODE: een willekeurige mix van de DISCO en BAR modi.

12. AUTO MODE: patronen bewegen automatisch, zonder muziek.

13. VEILIGHEIDSOOG: gelerukt om de veiligheidskabel vast te makeen wonneer het toestel opgehangen worden (zie paragraaf "hoog ophangen")

14. MUZIEKGEVOELIGHEID: Deze potentiometer worden gebrukt om de muziekgevoeligheid aan te passen.

Draai aan de potentiometer totdat de laser gelijkloopt met de muziek.

1. KOELVENTILATOR: worden gebruikt om de onderdelen binnenin de behuizing af te koelen. Let erop dat je deze ventilatoruitgang nooit afdek!

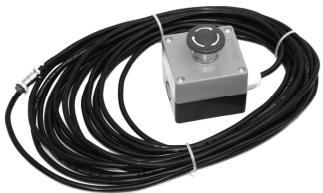

2. INTERLOCK INPUT: worden gebruikt om de optionele stopschakelaar aan te sluiten (ziezoek). Wanner je op deze schakelaar duwrt verdwijnt de straal onmiddelijk. BELANGRIJK! In het belang van eigeneeiligheid raden we ten sterkste aan om deze optionele schakelaar aan te sluiten!

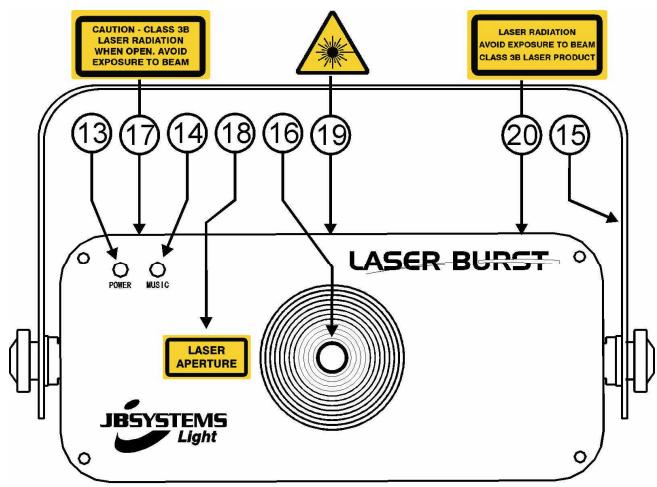

1. POWER LED: geeft aan dat het toestel aan staat.
2. GELUIDSLED: flikkert op het geluid van de muziek die opgevangen worden door de interne microloon.
3. OPHANGBEUGEL: met 2 knuppen langs weerskanten om het toestel vast te make n een gat om een bevestigingshaak aan vast te make.

4. LASERUITGANG: Hier verlaat de laserstraal de behuizing; kijk NOoit binnenin het toestel doorheen deze opening als het lasereffect aan staat!

5. WAARSCHUWINGSLABEL: "Waarschuwing - Klasse 3B laser. Laserstraling bij opening. Vermijd blootstelling aan straal."

6. WAARSCHUWINGSLABEL: "Laseropening"
7. LASER WAARSCHUWINGSTEKEN: waarschuwt voor een potentieel gevaarlijke laser als het Niet gebruikt worden door bekwame Personen.
8. WAARSCHUWINGSLABEL: "Laserstraling. Vermijd blootstelling aan straal. Klasse 3B laserproduct"

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoord worden. Onjuisteplaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werkklast; erkendeinstalleringmaterialien要去en worden gebruikt; deeiligheid van het geinstalleerde toestel要去 regelmatin gewecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het vereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel als techt en gewaarmerkte veilgheidskabel die 12 koer het gewicht van het toestel kan dragen. Deze bijkomende veilghesbevestigting moet zo worden aangebracht dat geen deel van het toestel meer dan 20cm vallen kan als de hoofdebeveiliging faalt.
• Het apparaat要去 goed worden vastgezet; aan een vrij zwaiende montering mag zichs Niet gedacht worden.
  Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg können hebben.
• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk maar要去en de installations worden gekeurd door een vakman om te controleren of de verilgheid nog steeds perfect is.

GEVAAR VOOR OOGLETSELS: bij de installmente er alttijd voor zorgen dat het publiek nooitrechtstreeks in de laserstralen kan kijken. Bij de installmente要去 men ervoor zorgen dat de laserstralen Nietrechtstreeks op het publiek gericht worden.

OPSTELLEN EN BEDIENEN

• Regelmatige pauzes bij het bedieren zijnoodzakelijk om het apparaat zo lang möglich te lately functioneren, waar het Niet bedoeld is om onafgebrozen te functioneren.
  Zet het toestel Niet aan en uit met korte tussenpozen odomat de lamp het anders erder begeeft.
• Trek.altijd de stekker uit het stopcontact als het apparaat langerearend geen Dienst doet.
• Stop, in geval vanSERIEUze bedieningsproblemen, met het gebruiken van het apparaat en stel U onmiddelijk in verbinding met uw dealer.
• Belangrijk: Kijk nooit rechtstreeks in de laserstraal. Gebruik het effect nooit in de aanwezigheid van mensen die aan epilepsie lijden.

Goed om te weten: Telkens u het toestel aanschakelt zullen alle motoren aan hun basispositie terugkeren. Gedurende enkele seconden za Ukaarom enkele ratelende geluiden horen. Daarna za het toestel maar zijn om DMX signalen te ontvangen of om de ingebouwde programma'suit te voeren.

U kunt dit toestel op 3 manieren gebruiken:

1) AUTOMATISCHE AUTONOME MODUS:

• Zet de DIP-schakelaar nummer 10 in "autonome" positie (display toont "---")
• Zet de auto/muziekschakelaar in positie 4.
• Schakel het toestel aan met de aan/uit sleutelschakelaar.

2) AUTONOME MODUS BEHEERD DOOR MUZIEK:

• Zet de DIP-schakelaar nummer 10 in "autonome" positie (display toont "...")
• Zet de auto/muziekschakelaar in positie 1, 2 of 3.
• Schakel het toestel aan met de aan/uit sleutelschakelaar.
• Speel wat muziek op het gewensteiveau.
• Regel de muziekgevoeligheidspotentiometer tot de laserstraal moot de muziek volgt.

3) DMX BEDIENDE MODUS:

Het DMX-protocol is een algemeen gebruikt signaal gegen hoge snelheid om intelligente lichtapparatuur te bedieren. Je要去 "een keten" make tussen je DMX-controller en alle aangesloten lichteffecten met een kwaliteitsvolle XLR M/F symmetrische kabel (bv. JB Systems ref. 7-0063). Om vreemd gedrag in de lichteffecten te voorkomen, wegens storingen,要去 je een 90 tot 120 terminator gebruiken aan het einde van de keten. Gebruik nooit Y-splitsende kabels, dit werkst gewoonweg Niet!

Elk effect in de keten heeft haar eigensstartadres nodig, zodat het weet welke bevelen van de DMX- controller gedecodeerd要去en worden.

Zo要去 de LASER BURST opstellen en gebruiken:

• Sluit het toestel aan op een DMX-controller met een geschikte DMX-kabel.
• Bepaal welk DMX-adres de laser nodig heeft.
• Zet DIP-schakelaar nummer 10 in "DMX" positie.
• Je要去 het DMX startadres ingeven met de DIP-schakelaars 1 tot 8. Ledere schakelaar hiervan hebent een overeenkomstige DMX-waarde onder zich. Je kan de waarden van deze schakelaars combineren om eender weik startbericht te verkrijnenussen 001 en 255:

Dim	#1	#2	#3	#4	#5	#6	#7	#8
Waarde	1	2	4	8	16	32	64	128

Startadres = 01 → schakelaar 1=ON waarden: 1
Startadres = 05 schakelaar 1 + 3 = ON waarden: 1 + 4 = 5
Startadres = 09 schakelaar 1 + 4 = ON waarden: 1 + 8 = 9
Startadres = 13 schakelaar 1 + 3 + 4 = ON waarden: 1 + 4 + 8 = 13

... Startadres = 62 → schakelaar2+3+4+5+6=ON waarden: 2+4+8+16+32 = 62

• Het display helpt je te controlleren of het gewenste startadres correct is.
• Eens het adres ingegeven is, kan je het apparaat aanzetten met de sleutelbediende aan/uit schakelaar.

DMX-OPSTELLING VAN LASER BURST:

KANAAL	WaarDE	OMSCHRIJVING
1	000-255	Rotatiesnelheid (traag tot snel)
2	000-035	Beweging 1
	036-071	Beweging 2
	072-107	Beweging 3
	108-143	Beweging 4
	144-179	Beweging 5
	180-215	Beweging 6
	216-251	Beweging 7
	252-255	Beweging 8
3	000	Blackout (geenlicht)
	001-084	Rood + Groen
	085-169	Groen
	170-255	Rood
4	000-128	Geen bewegingen
	129-255	Bewegingen

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaatsvrij is van ongewenste personenijdens het onderhoud.
• Zet het toesteluit, trekd e netstekkeruit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie要去en de volgende punten worden gecontroleerd.

• Alle schroeven gebrukt om het te toestel te installereren en alijken onderdelen要去en goed vastgedraaidijken en mogen Niet verroestল.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verworgen zich.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan moet deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar eenklein probleem ontdekrt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieopengen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk一年多 gereinigde te worden met een stofzuiger of een luchtspuit.

• Het schoonmakers van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed möglichke lichtuitstraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de omgeving waar het toestel worden gebruikt: een klamme, rokerige of bijzonder vuile omgeving kan een grotere oepenhoping van vuil veroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen alkijd zorgvuldig af,

• Reinig de uitwendige optische uitrusting minstens één keer per maand.

• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden UITgevoerd door vakbekwaampersoneel!!

Elke inlichting kan veranderen zonder waarschuwing vooraf
U kan de LASTe versie van deze handleding downloads via once website: www.beglec.com
