BEDIENUNGSANLEITUNG D2 JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb thesees JB Systems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these geser bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Professioneller 2-Kanal Veränder mit integrierter Aktivweiche.
  Sehr kompaktes Gehäuse, nur 88mm hoch
• Das überdimensionierte Netzteil garantiert eine kraftvolle Basswiedergabe
• Integrierte Aktivweichen: keine getrennten Crossovergeräte zur Einrichtung eines aktiven Systems erforderlich.
• Jeder Kanal ist mit einer 24dB/Octave Weiche ausgestattet: regelbarer Überschneidungspunkt (90~250Hz) und 3 Betriebsarten: HPF (Hochpassfilter) + LPF (Tiefpassfilter) + OFF (kein Filter)
• Zwei Verstärkerbetriebsarten: Stereo und Bridge [Brückenbetrieb]
• Spitzenbegrenzer können an/aus geschaltet werden
• Soft Start Netzteil
  Sehr effiziente Kuhlung
• DC Fehlerstromschutz
• Temperaturschutz
• Uberlast- und Kurzschlusssschutz
• Symmetrische XLR Eingänge
• XLR-Ausgänge: Hintereinanderschalten (Daisy Chaining) von mehreren Verständern
• 3 Speakon® Ausgabe: linke + rechte Kanäle + Brücke
• 3 Modelle mit entsprechender Ausgangsleistung erhältlich.

VOR DER ERSTBENUTZUNG

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerät einen Schaden aufweisen, Gerätitte nicht benutzen, sondern unverzüglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.
  Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.

Überprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:

Bedienungsanleitung
D2 Veränderer

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags aussusetzen, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreiace weist den Benutzer darauf auf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerä beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
  Zur Vermeidung von Kondensation im Inneren des Gerats,itte nach Transport in eine warme Umgebung.
  eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerates oder gar Beschadigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
  Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen setzen. Keine mit Flüssigkeit gefüllten Gegenstände z.B. Vasen, auf das Gerat stellen. Kurzschluss oder Fehlfunktion konne die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzstecker siehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 45^ nicht überschreiben.
• Minimalabstand um das Gerät für ausreichende Kühlung = 3cm.
  Stets Netzsteckerziehen, wenn Gerat fur langeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen{lassen.
• Sicherstellen, dass Netzspannung mit Geräteaufkreber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichbar sein, um das Gerät vom Netz zu trennen.
  Gerat nicht mit beschädigtem Netzkabel betreiben.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Das Gerät ist nicht vollständig vom Netz getrennt wenn der Netzschalter sich in der AUS-Stellung befindet.
• Um den gesetzlich vorgeschriebenen Sicherheitsbestimmungen zu entsprechen, muss dieser Gerät geerdet werden.
• Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzten und mit Handlcr in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Gerät in einem gut belufteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperatoren ausgesetzt wird.
• Plazieren und benutzten Sie das Gerät für eine langere Zeit darüber hinausgehen.
  Lampen, etc., können es die Funktion des Gerätes beeinträchtigen.
• Das Gerät kann in 19^th Racks eingebaut werden. Benutzten Sie darüber die in der Frontblende eingelassenen Löcher. Achten Sie darauf, Schrauben geeigneter Abmessung zu verwenden. (Schrauben nicht enthalten). Vor Stößen und Vibrationen während des Transports schützen.

• Solle das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.

• Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollen den das Gerät für ca. 1 Stunde vom Stromnetz trennen.

WARTUNG

Säubern Sie das Gerät indem Sie ein Tuch leicht befeuchten und das Gerät Vorsichtig damit reinigen. Vermeiden Sie das Wasser in das Gerät gelangt.

Verwenden Sie keine aggressiven Flüssigkeiten wie Benzin oder Lösungsmittel, Sie zerstören das Gerät. Säubern Sie regelmäß die Ventilationsöffnungen mit einem Staubauger. Dies hilft den Ventilatoren im Verträcker die Kühlung aufrechtzuerhalten damit das Gerät nicht überhützt.

ANSCHLUSSE

Seien Sie sichsher das Sie dass Gerat abgeschaltet haben bevor Sie Veränderungen an der Verkabelung vornehmen. Für die Signal Eingänge empfehlen wir die XLR Verbindungen zu verwenden. Um Ihnen gute Audio Qualitat zu Gewährleisten verwenden Sie ausschließlich gute Kabel. Für die Lautsprecher empfehlen wir die Speakon Ausgänge zu verwenden. In der Geratebeschreibung wird Ihnen naher erlautert, wie Sie beim Anschlieben des Verständerkers vorgehen müssen.

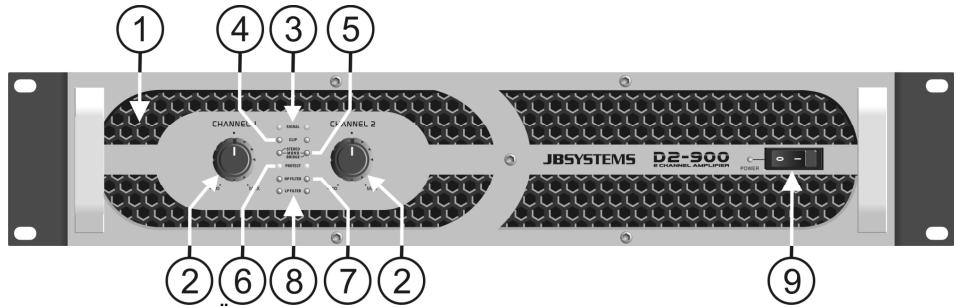

FUNKTIONEN

1. VENTILLATIONS LÖCHER: Während des Betriebs entwickelt der Verstärker Hitze die abzuführen ist. Die Lüfter im Inneren des Verstärkers mussen im Stände sein die Hitze abzuführen Dafür ist es sehr wichtig die Lüftungsöffnungen nicht zu verdecken ansonsten überhützt der Verstärker. Reinigen Sie regelmäßige die Lüftungsöffnungen mit dem Staubsauger. Dies erhöht die Kühlleistung der Verstärkerlufter undträgt bei zur Vermeidung von Überhitzung.

2. Lautstärke Regler: Mit diesen Potentiometern regeln Sie die Lautstärke des Verständers. jeder Kanal ist getrennt regulbar. Sie können diese Controller benützen um ein Maximum an Lautstärke zu erreichen.

3. Drehen Sie beiden Regler(3) an der Endstufe nach links.

4. Legen Sie Musik auf und vergewissem. Sie sich das die VU Anzeige an Ihr hem Mixer auf 0dB stehen. (Von Zeit zu Zeit kann es vorkommen, dass die rote Zone aufleuchtet).
5. Stellen Sie den Master Regler am Mischpult auf maximale Lautstärke.
6. Betätigen Sie am Veränder so lange die Lautstärkenregler(3), bis Sie die gewünschte Lautstärke erreicht haben.
7. Sorgen Sie davon, dass niemand die Lautstärkenregler der Endstufe erreichen kann. Stellen Sie die Lautstärke auf ihren persönlichen maximalen Pegel ein. Ihr Nachbarn werden froh darüber sein ... (in den meisten fallen der DJ nicht...⊗)

Hinweis: Im Bridge Modus, dient nur der linke Lautstärkenregler am Verträger zum ajustierten der Lautstärke.

1. SIGNAL LEDs: these LEDs zeigen an, dass ein Musiksignal an den Eingangen vorhanden ist

2. CLIP LEDs: Schaltet sich ein, wenn die maximale Lautstärke erreicht ist und bevor das Signal zu verzerren beginnnt. Sie zeigen an, dass der eingebaute Begrenzer seine Arbeit aufnimmt. Von Zeit zu Zeit kann es vorkommen dass die Clip LEDs aufleuchten. Wenn Sie über einen längeren Zeitraum aufleuchten, drehen Sie die Lautstärke am Veränder zu:rück!

3. BETRIEBSMODUS LEDs: These LEDs zeigen den Betriebsmodus an. Der Schalter (13) an der Rückseite dient zur Auswah einer der 3 möglichen Betriebsarten:

4. STEREOBETRIEB: Dies ist die gängigste Betriebsart, beiden Kanäle arbeiten unabhängig von einander.

5. MONO MODUS: Beide LED's leuchten. Dies ist im Grunde identisch mit dem Stereomodus, jedoch sind die Eingänge bisher Kanäle zusammen geschalten, so dass der Ausgang in Mono erfolgt. In thisem Fall benutzen Sie nur den Eingang des linken Kanals, um beide Ausgangskanäle zu betrieben

6. BRÜCKENBETRIEB: Beide Kanäle sind im "Brückenbetrieb" verbunden, um eine viel kraftvollere Monoleistung zu erhalten.

7. PROTECT LED: Die Protection LED leuchtet auf wenn die Laufsprecher vom Veränderk abergeklemmt sind. Dieser Schaden tritt aus folgenden Situationen auf:

8. Wahlend der ersten Sekunden nach einschalten der Endstufe.

9. Wenn die Temperatur des Leistungsverträkers zu hoch geworden ist.
10. In Folge eines technischen defektes: Wechselstromschutz!

11. Wahlend des Ausschaltens des Verständerkers kann es vorkommen das die "protect led" für eine kurze Zeit aufleuchten.

12. HP FILTER LED: Zeigt an, dass der Hochpassfilter (HPF) für diesen Kanal (linke oder rechtte Kanäle haben ihre eigene HPF LED) angeschaltet ist. Weitere Informationen über diesen Filter finden Sie unter Nummer 18 und 20

13. LP FILTER LED: Zeigt an, dass der Tiefpassfilter (LPF) für diesen Kanal (linke oder rechte Kanäle haben ihre eigene LPF LED) angeschaltet ist. Weitere Informationen über diesen Filter finden Sie unter Nummer 18 und 20
14. Hauptschalter: Verwenden Sie diesen Schalter um das Gerät Ein- und Auszuschalten. Ein paar Sekunden nach einschalten des Gerätes ist es Einsatzbereit.

1. VENTILATOR UND LÜFTUNGSSÖFFNUNGEN: Während des Betriebes erzeugt der Verträker Hitze die abgefuhrt werden muss. Die Lüfter im Inneren des Verträkers müssen in der Lage sein die Hitze am effektivsten abzufahren. Dafür ist es absolut wichtig die Lüftungsöffnungen nicht zu verdecken, da der Verträker sonst überhützt wird.

2. XLR Eingänge: Sie können diese symmetrischen Eingänge an symmetrische und unsymmetrische Audio Quellen anschließen :

3. Symmetrischer Ausgang:

Verwenden Sie gute symmetrische XLR/XLR Audio Kabel.

Verkabelung der XLR Verbindung:

• Unsymmetrischer Ausgang: Verwenden Sie gute Qualitäts-XLR/Cinch Audio Kabel.

Verkabelung der XLR Verbindung:

PIN1: GND PIN2: pos+ PIN3: GND (an PIN1 anschlieben)

1. XLR-VERBINDUNGS-Ausgabe: manchmal bereitsigen Sie viel Leistung, die nicht von 1 Veränderk produziert werden kann. In diesen Fällen werden die Verbindungsausgabe zum Hinterinanderschalten (Daisy chain) der Eingänge/Ausgabe mehrerer Veränderk benutzt. Die Verdraughtung, wenn diese XLR-Stecker-Ausgabe mit den Eingängen übereinstimmen.

2. BETRIEBSMODUS-Schalter: Wird verwendet um die Betriebsart einzustellen. Am meisten üblich ist der "Stereo" Modus. Wenn Sie mehr Leistung benöttigen, konnen Sie den Verträker im Bridge oder Parallel Modus verwenden. Beachachten Sieitte auch Punkt 5 für weitere Informationen.

3. BEGRENZER-Schalter: Vorliegender Verstärker hat integrierte Begrenzer, um sowohl den Verstärker als auch die angeschlossenen Laustprecher zu schützen. Wir empfehlen sehr, diesen Schalter ständige eingeschaltet zu halten. Sollen Sie allerdings ein erfahrerener Benutzer sein oder einen externen Begrenzer einsetzen, konnen Sie die integrierten Begrenzer ausschalten.

4. SPEAKON AUSGÄNGE: Verwenden Sie diese Speakon® Anschlüsse um ihre Laufsprecher anzuschreiben. Sie verkabeln die Verbindungen wie folgend:

5. POS(+) = Speakon Anschluss PIN1+ und PIN2+

6. NEG(-) = Speakon Anschluss PIN1- und PIN2-

7. BRUCKEN-SPEAKON AUSGANG: verwenden Sie diesen Speakon® Anschluss zum Anschlieben Ihrer Lautsprecherbox im Brückenbetrieb. Beachten Sie die Punkte 3 und 12 für weitere Informationen. Die Verdrahtung these Anschlusses ist folgendermaßsen:

8. POS(+) = Speakon-Anschluss PIN1+ und PIN2+

9. NEG(-) = Speakon-Anschluss PIN1- und PIN2-

SPEAKON WIRE CONNECTION

1. K1 FILTER-STEUERUNG: zum Einstellen der Weichenfrequenz der integrierten Weiche für Kanal 1. Sie können die Freqenz zwischen 90Hz und 250Hz einstellen: ideal um ein Aktivsystem auf Grundlage eines Tieftörs (Subwoofer) + Mittelhochtonbox zu realisieren! Für die meisten Tieftöner-Anwendungen ist ein Überschneidungspunkt zwischen 90Hz und 150Hz OK. Sie werden allerdings beim Zuhören und Vergleichen leicht die optimalen Einstellungen für Ihr System Herausfinden

2. K1 FILTER-SCHALTER: zur Einstellung des gewünschten Filters für Kanal 1: Hochpass, Tiefpass oder kein Filter.

3. Hochpassfilter (HPF): verwenden Sie diesen Filter, wenn Sie eine keine Mittelhochtonbox an den Ausgang von Kanal 1 anschließen möchten. Siehe Kapitel "Bedienungsanleitung" für weitere Informationen.

4. Tiefpassfilter (LPF): verwenden Sie diesen Filter, wenn Sie eine Tieftonbox an den Ausgang von Kanal 1 anschließen möhen. Siehe Kapitel "Bedienungsanleitung" für weitere Informationen.

5. Kein Filter: wahlen Sie diese Option, wenn Sie einen standard Allround-Lautsprecher an Kanal 1 anschließen möhen. Dies ist der gängigste Betriebsmodus

6. K2 FILTER-STEUERUNG: Exakt die selbst Funktion wie in Nummer 17 beschrieben, aber jetzt für Kanal 2

7. K2 FILTER-SCHALTER: Exakt die selbst Funktion wie in Nummer 18 beschrieben, aber jetzt für Kanal 2

8. GROUND LIFT Schalter: In manchen Fällen kann ein Rauschen auftreten. Schalten Sie den Ground Lift Schalter in die Position "Lift" und das Rauschen verschwindet
9. RESET-Knopf: vorliegender Veränderer enthalt einen automatischen Schutzschalter. Wenn der Schutzschalter ausgelost wurde, drücken Sie einfach den Knopf, umihn wieder einzuschalten
10. NETZ-Eingang: Wenn alle Audiokabel angeschlossen sind, können Sie these Kabel an eine geerdete Netzsteckdose anschließen.

BEDIENUNGSCANLEITUNG

Standardgebrauch im Stereobetrieb

Wird meistens für eine einfache Installation mit 2 Laufsprecherboxen benutzt.

• Schließen Sie das Audiosignal an beiden Eingänge an (11)
• Schließen Sie die Laufsprecherboxen an beiden Ausgänge an (15)
• Stellen Sie beiden Filterschalter (18) und (20) auf "kein Filter"
• Stellen Sie den Betriebmodusschalter (13) auf Stereo
• Stellen Sie die Verständungsregler (2) ab
• Schalten Sie den Veränderkarten ein (9)
• Stellen Sie die Verstärkungsregler (2) auf die gewünschte Stärke.

Gebrauch mit den Weichenfiltern, um ein aktives Stereosystem zu erhalten

Beachten Sieitte, dass Sie beim Gebrauch in einer Aktivinstallation 2 Versteller benotigen, um ein Stereosystem zu erhalten. Es gibt 2 verschiedene Mochigkeiten die Versteller anzuschlieben:

Möglichkeit 1 - ein Veränder pro Seite für hohe und niedrige Outputs

In dieser Installation benutzen wir Kanal 1 für die Mittelhochtonbox und Kanal 2 für den Tieftöner an beiden Verstärkern.

Wir benutzen einen Veränder für den linken Kanal und einen Veränder für den rechten Kanal.

• Schlieben Sie das Audiosignal nur an Eingang CH1 an (11)
• Stellen Sie den Betriebmodusschalter (13) auf mono
• Schließen Sie die Mittelhochtonbox an den Ausgang (15) von Kanal 1
• Schlieben Sie den Tieftoner an den Ausgang (15) von Kanal 2
• Stellen Sie den Filterschalter von Kanal 1 (18) auf "Hochpassfilter"
• Stellen Sie die Weichenfrequenz von Kanal 1 (17) ein
• Stellen Sie den Filterschalter von Kanal 2 (20) auf "Tiefpassfilter"
• Stellen Sie die Weichenfrequenz von Kanal 2 (19) ein
• Stellen Sie die Verstärkungsregler (2) ab
• Schalten Sie den Veränderer ein (9)
• Stellen Sie die Verstärkungsregler (2) so ein, dass Sie eine klangliche Ausgewogenheit zwischen der Mittelhochtonbox und dem Tieftöner erhalten.
• Stellen Sie darüber hinaus die Überschneidungspunkte der Filter ein (normalerweise sollen den die Überschneidungspunkte bisher Kanäle gleich sein)

Anmerkung: wenn ihrer Mittelhochtonboxen niedrige Frequenzen verarbeiteten konnen (zum Beispiel: Mittelhochtonboxen mit 15" oder 2 × 15" Tieftonlautsprechern, konnen Sie Kanal 1 auf "kein Filter" setzen. Die Mittelhochtonboxen werden nicht gefiltert, was den niedrigen Frequenzen mehr Durchschnittskraftverleht.

Möglichkeit 2 - einen Veränder der Mittelhochtonboxen und einen Veränder für Tieftöner

In dieser Installation benutzten wir beide Kanäle des Verstärkers A für die Mittelhochtonboxen und andere Kanäle des Verstärkers B für den/die Tieftöner. Beide Verstärker erhalten ein normales Stereo Audiosignal.

• Schlieben Sie das Stereo Audiosignal an die Eingänge beider Versteller (benutzen Sie ein kurzes XLR-Kabel, um die Eingänge beider Versteller hintereinander zu schalten)
  Stellen Sie den Betriebmodusschalter Beider Verstärker (13) auf Stereo
  Schlieben Sie die Mittelhochtonbox an die Ausgänge (15) von Veränder A
• Schlieben Sie den/die Tieftoner an die Ausgabe (15) von Verträger B
• Stellen Sie beide Filterschalter am Verträger A auf "Hochpassfilter"
• Stellen Sie die Weichenfrequenz (17) beider Kanäle von Veränder A ein
• Stellen Sie beiden Filterschalter am Verständner B auf "Tiefpassfilter"
• Stellen Sie die Weichenfrequenz (17) beider Kanäle von Verstärker B ein
• Stellen Sie die Verstärkungsregler (2) beider Veränder ab
• Schalten Sie beide Verstärker ein (9)
• Stellen Sie die Verständkungsregler (2) von Verständner A auf die gewünschte Stärke ein.
• Stellen Sie die Verstärkungsregler (2) von Verträger B so ein, dass Sie eine klangliche Ausgewogenheit zwischen den Mittelhochtonboxen und dem/den Tieftöner/n erhalten.
• Stellen Sie darüber hinaus die Uberschneidungspunkte an beiden Verständern ein

Anmerkung: wenn Sie nur einen kraftvollen Tietto nuten, konnen Sie den Verstärker B in den Brückenbetrieb schalten und den Brückenausgang zum Anschlieben des Tietto ners benuten. In this fall sollenn nur die Steuerungen von Kanal 1 benutzt werden.

Gebrauch im Brückenbetrieb, ohne Filter

In thisem Fall hat der Verstärker nur einen Mono-Ausgang, aber mit einer viel hohenen Ausgangsleistung.

• Schlieben Sie das Audiosignal an den Eingang von Kanal 1 (11)
• Schließen Sie die Laufsprecherbox an den Brückenausgang (16)
• Stellen Sie beiden Filterschalter (18) und (20) auf "kein Filter"
• Stellen Sie den Betriebmodusschalter (13) auf Brückenbetrieb
• Stellen Sie die Verstärkungsregler (2) ab
• Schalten Sie den Veränderker ein (9)
• Stellen Sie den Verständungsregler von Kanal 1 (2) auf die gewündte Stärke ein. (der Verständungsregler von Kanal 2 wird nicht benutzt)

Gebrauch im Brückenbetrieb, mit Filtern

Im Nachfolgenden wird erklärwt, wie ein kraftvoller Tieftöner anzuschreiben ist.

• Schließen Sie das Audiosignal an den Eingang von Kanal 1 (11)
  Schließen Sie den Tieftoner an den Brückenausgang (16)
• Stellen Sie den Filterschalter von Kanal 1 (18) auf "Tiefpassfilter"
• Stellen Sie die Weichenfrequenz von Kanal 1 (17) ein
• Stellen Sie den Betriebmodusschalter (13) auf Brückenbetrieb
• Stellen Sie die Verstärkungsregler (2) ab
• Schalten Sie den Veränderer ein (9)
• Stellen Sie den Verständungsregler von Kanal 1 (2) auf die gewünschte Stärke ein. (der Verständungsregler von Kanal 2 wird nicht benutzt)

TECHNISCHE DATEN

	D2-900	D2-1200	D2-1500
Stereo-Leistung 8Ω (1kHz, THD+N<0,1%)	2x 300Wrms	2x 400Wrms	2x 500Wrms
Stereo-Leistung 4Ω (1kHz, THD+N<0,1%)	2x 450Wrms	2x 600Wrms	2x 750Wrms
Brückenleistung 8Ω (1kHz, THD+N<0,1%)	900Wrms	1200Wrms	1500Wrms
Frequenzgang (+/-0,5dB)	20-20.000Hz
Aktiviweiche	Integrierte 24dB/oct. Weiche 90~250Hz
Eingangsempfindlichkeit	770mV
Eingangsimpedanz	20kΩ symmetrisch, 10kΩ asymmetrisch
S/R ratio	>90dB
Dämpfungsfaktor 8Ω/1kHz	>600
Kühlung	Kühlung durch 2-Stufen-Lüfter
Eingangsanschlüsse	Symmetrische XLR
Ausgangsanschlüsse	3 Speakon® für Stereo & Bridge Ausgang
Stromversorgung	230Vac / 50Hz
Abmessungen (mm)	482 x 473 x 88
Gewicht (kg)	17	19	20,5
THD	< 0,1%
Crosstalk @ Nennleistung 8Ω/1kHz	< 75dB
Schutzvorrichtungen	Soft Start, Kurzschluss, Begrenzer, DC Fehlerstromschutz, AC Überlast-Thermoausschalter

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
