BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these BriteQ®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochlkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

Leistungsfahiger LED Moving Wash fur den Einsatz in Diskotheken, Theatern, Studios und Verleihfirmen
- Ausgestattet mit 36 Stück Hochleistungs-3Watt LEDs betrieben mit niedrigem Strom, für eine ausgesprochen hohe Beleuchtungsstärke und Zuverlösigkeit
- Verbesserte Lichtleistung und Farbmischung, über eine Menu Option kompatibel mit dem BT36L1
- Unbegrenzte Farbvariationen dank 400 Hz Hochfrequenz-RGB-Farbmischungstechnologie, wodurch sich ebenfls für TV-Studios eignet (keine Interferenzen mit TV-Kameras)
- Einfaches Austauschen der Linsen für entsprechiche Abstrahlungswinkel (25° Standard + 15° und 45° optional erhalten)
Einstellbare 8 oder 15 DMX-Kanäle:

○ 8 Kanäle: Pan * Tilt * Strobe * rot * grün * blau * Master Dimmer * Sonderfunktion

15 Kanäle: Pan * Pan Fine * Tilt * Tilt Fine * Pan/Tilt-Geschwindigkeit * Pan/Tilt Makros *

Makro-Geschwindigkeit * Sonderfunktion * Master Dimmer * Strobe * rot * grün * blau *

Farbchase/Fade * Chase/Überblendgeschwindigkeit.

• Kann im Master/Slave-Modus mit Musik getriggerten eingebauten Programmen und wahlweisem CA-8 Controller
• Weiche, aber sehr schnelle 540^ Pan und 270^ Tilt-Bewegungen
• Extrem schelle Strobe-Funktion
• Geringe Wärmeabgabe und sehr geringe Leistungsaufnahme
• Vorprogrammierte Menus mit 4-stelligem DED-Display
• Kompaktes und stilvolles Gehäuse mit 1 Omega-Klemme

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzüglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
BT-36II Gerat
-Netzkabel
1 Omega-Klemme

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol gibt an: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muss mehr als 1 Meter betragen.

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
  Zur Vermeidung von Kondensation im Inneren des Gerats,itte nach Transport in eine warme Umgebung.
  eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerates oder gar Beschadigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen besteht,itte sofort Netzsteckern ziehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entwickert von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen halten.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.
  Gerat nicht an einen Dimmer anschließen.
  Ausschließlich vorschfristsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Der sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

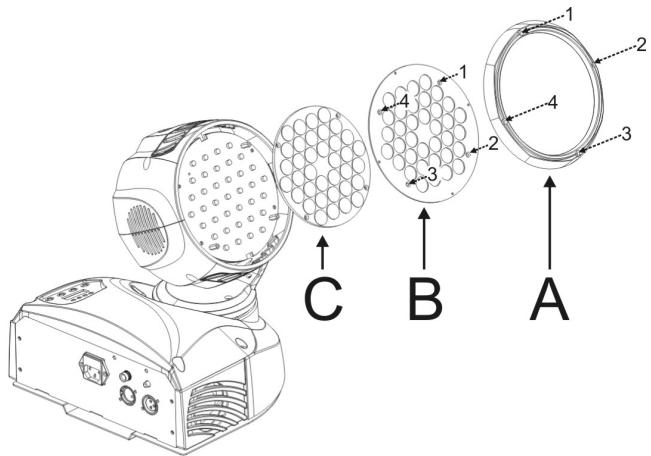

EINSETZEN/AUSTAUSCHEN DER LENZ

Nehmen Sie stets das Gerät vom Netz, bevor Sie die Linsen austauschen! DIE LED LAMPEN NICT BERUHREN! HOCHLEISTUNGGS-LEDs REAGIEREN SEHR SENSIBEL AUF ELEKTROSTATISCHE AUFLADUNG !!! Sie konnen die LEDs leicht durch einfache Beruhrung zerstoren.

Gerat ausschalten und Netzsteckerziehen.
- Lösen Sie die 4 Schrauben, um das Linsenfach und die Schutzscheibe zu öffnen (A auf der Abbildung)
- Lösen Sie die 4 Schrauben, die die Linsenabdeckplatte festhalten und entfern den Sie die Metallplatte. (B auf der Abbildung)
- Entfernen Sie VORSICHTIG die Originalinse (C auf der Abbildung) BERUHREN SIE DABEI NICTT DIE LEDs!!!
- Bringen Sie vorsichtig die Linse mit einem anderen Abstrahlwinkel in Position. Der Abstrahlwinkel ist im Zentrum der Linse angegeben.
- Befestigen Sie die Linsenabdeckplatte aus Metall wieder mit den 4 Schrauben.
- Bringen Sie die Schutzscheibe wieder an ihren Platz und befestigen Sie sie mit den 4 Schrauben.
Fertig!

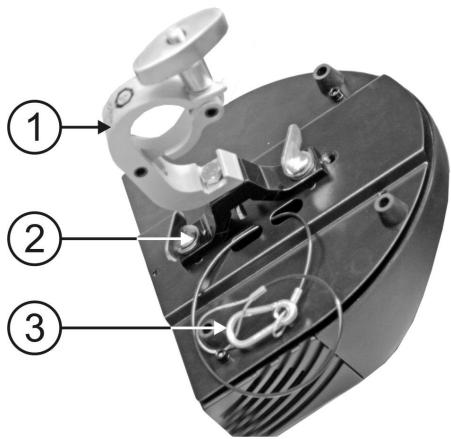

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführten halten. Übersvorschstämiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installmenten,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
• Benutzten Sie stets ein zulässiges Sicherheitskabel (Nummer 3 auf der Abbildung), dass das 12-fache Gerategewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.

• Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!

• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!

• Betreiber muß{sicherstellen, dass die{sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.

• Installationen sollen jährlich durch qualifiziertes Fachpersonal inspiertz werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

• Als Zubehor erhältliche Schnellklemme

• Spezielle Omega-Klemme (einbegriffen)
• Als Zubehör erfältliches Sicherheitskabel

EINSTELLEN DES GERÄTS

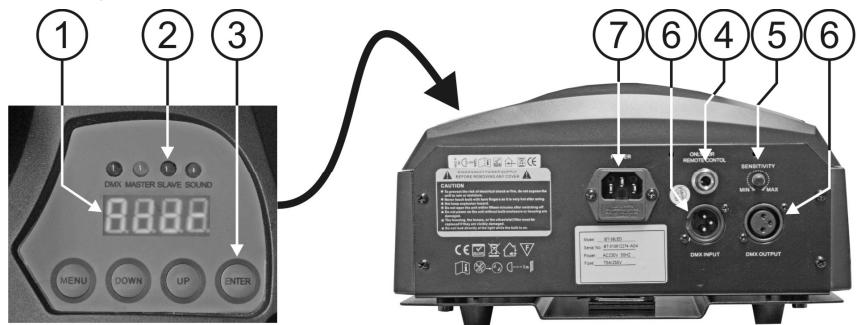

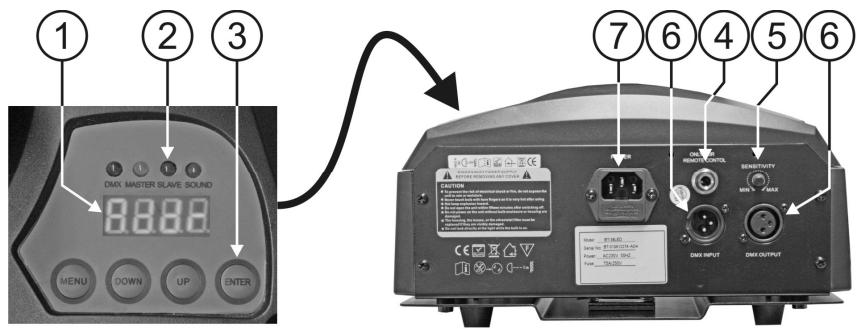

- BEDIENFELD:

1. DISPLAY zeigt die verschiedene Menus sowie ausgewählte Funktionen.
2. LEDs

DMX	An	Gegenwartig DMX Eingang
HAUPTGERÄT	An	Hauptgerät in Betrieb
UNTERGERÄT	An	Untergerät in Betrieb
TON	Blinkt	Tonsteuerung

3. TASTEN

MENÜ	Zur Auswahl der Programm Funktionen
ABWÄRTS	Zurück in den gewährten Funktionen
AUFWÄRTS	Vorwarts in den gewährten Funktionen
EINGABE	Bestätigung der gewährten Funktionen

1. Eingang Fernsteuerung: Schlieben Sie die wahlweise CA-8 Fernsteuerung an der 1/4" Mikrofonbuchse zur Steuerung von Stand-by, Funktion und Modus an.
2. EMPFINDLICHKEIT: Zur Einstellung der Empfindlichkeit des Mikrofons im Einzel- oder Reihenbetrieb.

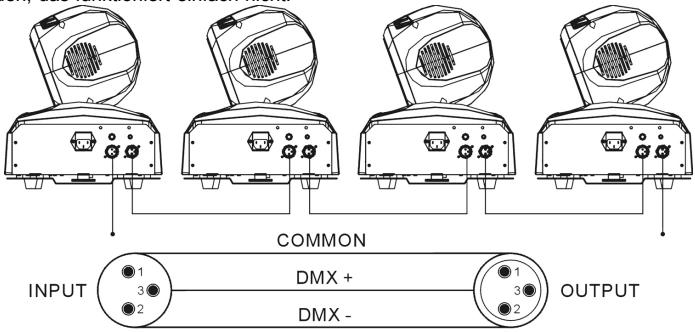

3. DMX AUSGANG/EINGANG: Zur DMX512 Verbindung der Geräte wird Verwendung qualitat hochwertiger 3-Stift XLR M/F abgegliechener Kabel empfohlen.
4. NETZEINGANG: mit IEC Netzstecker und integrierter Sicherungsfassung. Schlieben Sie hier das mitgelieferte Netzkabel an.

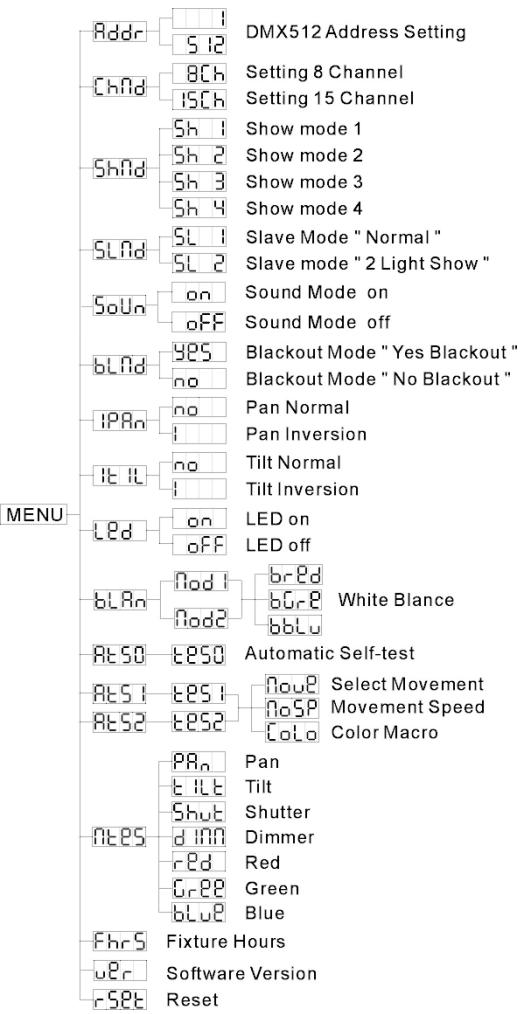

HAUPTMENU:

Zur Auswahl jeglicher voreingestellter Funktion MENü-Taste so lange drucken, bis das gewünschte Display angezeigt wird.
- Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.
- Mit ABWÄRTS und AUFWÄRTS Betriebsart wahlen.
Sobald die gewünschte Betriebsart ausgewählt wurde, mit EINGABE (ENTER) bestätigten. Nach 8 Sekunden keht das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderung mit MENU-Taste. Die Hauptfunktionen sind rechts abgebildet.

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in DMX

Einstellung.

• MENU-Taste drücken bis Addr im Display angezeigt wird.
• EINGABE (ENTER) drücken und das Display beginnnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS die DMX512 Adresse verändern.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENü-Taste erneut drücken.

Channel Mode

• Drücken Sie MENU, bis Chd im Display angezeigt wird.
• Drücken Sie ENTER, damit beginnnt das Display zu blinken.
• Mit DOWN und UP wahlen Sie den 15 [15-Kanal) oder 8 (8-Kanal) Modus.
• Nach der Modusauswahl drücken Sie ENTER zum Einstellen

(oder zur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabe innerhalb 8 Sekunden). Rückkehr zu den Funktionen ohne Veränderung mit erneutem Tastendruck auf MENU.

Showbetrieb

Zur Auswahl des Showbetriebs in Einzel- oder Reihenbetrieb.

• MENU-Taste drucken bis ShnD im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Show 1), (Show 2), (show 3) oder (show 4) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Show 1-Bodenmontage,Neigungswinkel 210^

5h2

Show 2 - Deckemontage, Neigungswinkel 90^ .

53

Show 3 - Montage auf dem Laufsprecher, Der Scheinwerfer ist stets auf das Publikum ausgerichtet, beispisseweise vor der Bühne. Schwenkwinkel (von links nach rechts): 160^ . Neigungswinkel: 90^ ( 60^ oberhalb des Horizonts, 30^ unterhalb des Horizonts).

5n 4

Show 4 - Montage unter der Decke. Der Scheinwerfer projeziert hauptsächlich vor der Bühne. Schwenkwinkel (von links nach rechts): 160^ . Neigungswinkel: 90^ (vertical, vom 75^ , hinter 15^ ).

SLnd

Reihenbetrieb

Untergerät arbeitet entgegengesetzt oder synchron mit dem Hauptgerät.

• MENTÜ-Taste drücken bis SLnd im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
  Mit AUFWARTS und ABWARTS (Normal) oder (2 Lightshow) auswahlen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
  Zur Rückkehr zu den Funktionen ohne Veränderung MENTÜ-Taste erneut drücken.

SoUn

Sound Mode (Musikmodus)

Damit das Gerät im Takt der Musik arbeitet bei Verwendung im Standalone- oder Master/Slave-Betrieb

• MENTÜ-Taste drücken bis 500 im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit DOWN und UP on oder off auswahlen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
  Zur Rückkehr zu den Funktionen ohne Veränderung MENü-Taste erneut drücken.

blnd

Blackout

Blackout: Wird kein DMX-Signal erkannt, Goes das Gerät in Blackout und wartet auf das DMX-Signal.

Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Einzelbetrieb um.

• MENU-Taste drucken bis blid im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Blackout ein) oder no (kein Blackout) auswahlen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Pn

Schwenk Umkehrung

Normal: Schwenkbewegung ist nicht umgekehrt.

Schwenk Umkehrung: Schwenkbewegung ist umgekehrt.

• MENU-Taste drucken bis PAn im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Schwenk Umkehrung) auswahlen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

. Zur Rückkehr zu den Funktionen ohne Veränderung MENü-Taste erneut drücken.

1E 11

Neigung Umkehrung

Normal: Neigungsbewegung ist nicht umgekehrt.

Neigung Umkehrung: Neigungsbewegung ist umgekehrt.

• MENU-Taste drucken bis il im Display erscheint.

• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.

• Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Neigung Umkehrung) einstehen.

• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

LED

LED Display

Display an: Display ist ständig eingeschaltet.

Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.

• MENU-Taste drucken bis LEd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) auswahlen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

BLn

WeiBabgleich

Mod1: Einstellung für max. Performance.

Mod2: Einstellung für kompatible Einstellung zu BT36L1.

• MENU-Taste drücken bis BLAd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit DOWN und UP (max. Performance) oder (BT36L1 kompatibel) auszuwahlen.
• Sobald die richtige Modus im Display angezeigt wird, mit EINGABE (ENTER) speichern.
  Um die Standardeinstellungen zu ändern, drücke die DOWN und UP Tasten um folgenden auszuwahlen brdbr oder bblu Drücke ENTER um die Einstellung nach personlichem Geschmack auszuwahlen, bestäigte mit ENTER. (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung)

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

At50 At51 At52 Selbstest

Zur Aktivierung der 3 eingebauten "Self-test"-Programme, die alle Mochlichkeiten des Geräts anziegen.

• Drücken Sie den MENU Knopf bis 50 51 oder 52 auf dem Display entscheid.
• At50 ist ein vollautomatisches Testprogramm
• At51 und At52 sind Testprogramme, bei denen Sie manuell verschiedene Parameter für Bewegung, Bewegungsgeschwindigkeit und Farbe einstehen können.
• Mit EINGABE (ENTER) Selfstest starten.
• Zur Rückkehr zu den Funktionen MENÜ-Taste drücken.

0895

Master Mode

Zur Aktivierung eines anderen Testprogramms, bei dem Sie manuell alle Parameter des Geräts einstellen können.

• Drücken Sie die MENU-Taste bis NEPS auf dem Display erscheidt.
• Drücken Sie die ENTER-Taste und das Display beginnnt zu blinken.
  Benutzen Sie die DOWN- und UP-Knöfe zum Auswahlen Pn Ee Sho dHm rEd GReB
• Sobald ein Modus ausgewählt wurde, drücken Sie die ENTER-Taste: das Display beginnnt zu blinken, um anzuzeigen, dass Sie einen Wert zwischen 000 und 255 einstehen können.

Hinweis: wenn innerhalb von 8 Sekunden kein Knopf gedrück wurde, schaltet sich das Testprogramm automatisch aus.

Stundenzahler

Zur Anzeige der Arbeitsstunden des Geräts.

• MENU-Taste drucken bis Fhr5 im Display blinkt.
• Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Software Version

Zur Anzeige der auf dem Gerät installierten Software Version

• Drucken Sie die MENU-Taste bis auf dem Display aufblinkt.
• Drucken Sie die ENTER-Taste, um die Software Version auf dem Display anzuzeigen.
• Um zu den Funktionen zusückzukehren, drücken Sie die MENU-Taste.

Zurückstellung

Zur erzwungenen Rückstellung des Geräts.

• MENU-Taste drucken bis im display blinkt.
• Mit EINGABE (ENTER) alle Einstellungen in die Standardeinstellungen zurücksetzen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Bitte lesen Sie auch im Kapitel DMX-Kanal-Konfiguration über Rückstellung in DMX nach.

Home Position Adjust (Anpassung der Grundeinstellung)

Zur Anpassung der Grundeinstellung folgender Funktionen: Pan & Tilt

• Drucken Sie die MENU-Taste möglich, um in das Hauptmenu zu gelangen ("Addr" auf dem Display)
• Drücken Sie jetzt die ENTER-Taste umgebung 5 Sekunden lang, um in den Offset-Modus zu gelangen.
• Benutzen Sie die DOWN- und UP-Knöfe, um die Funktion auszuwahlen, die Sie anpassen möchten
• Drücken Sie die ENTER-Taste und das Display beginnnt zu blinken.
• Benutzen Sie die DOWN- und UP-Knöpf, um die Grundeinstellung anzupassen
• Drücken Sie die ENTER-Taste, um ihre Einstellung zu bestätigten (oder automatische Rückkehr zu den Hauptfunktionen ohne Änderungen nach 8 Sekunden)

Um zu den Funktionen zurückzukehren, ohne eine Einstellung zu verändern, drücken Sie wieder die MENU-Taste.

ANSCHLUSS DES GERÄTS MIT DMX

Das DMX-Protocoll ist einweit verbreitetes Hochgeschwindigkeits-Signal zur Steuerung von intelligenten Beaufchungsanlagen. DMX Controller und sonstliche Lichteffekte müssen mit einem hochwertigen XLR M/F abgegliichenen Kabel (z.B. BriteQ ref. 7-0063)in Reihe geschalteur sein. Zur Verhinderung von unerwünschenten Effekten durch Störungen muss ein 90 bis 120 Endwiderstand verwandt werden. Niemals Y-Splitter-Kabel verwenden, dass Funktioniert einfach nicht!

Jeder Lichteffekt in der Reihenschaltung bestehtigt seine eigene Startadresses, so dass他们在 Kommando vom Controller auch erreichen und dekodiert werden können.

EINSTELLEN DER RICHTIGEN STARTADRESSE:

Bitte im vorherigen Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jeder einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unwilling, Ihnen in dieser Bedienungsanleitung zu erklären, welche Startadresse Sie einzustellen haben. Das hangt vollständig von dem verwändten Controller ab... Also,itte lessen Sie in der Bedienungsanleitung Ihres DMX Controllers nach, wie die Startadresse einzustellen ist.

BEDIENUNG DES GERÄTS

Bei jeder Einschalten wird auf dem Display "LedU" angezeigt und sãmtliche Motoren begeben sich in Ausgangsstellung. Für etwa 20 Sekunden hören Sie eine Betriebsgeräusch. Danach ist das Gerät betriebsbereit und kann DMX-Signale empfangen oder die eingebauten Programme abspielten.

Sie konnen das Gerät auf 3 verschiedene Weisen bedienen:

Als Haupt-/Untergerät mit eingebauten, vorprogrammierten Funktionen
Mit Easy Controller
Mit Universal DMX Controller

ALS HAUPT-/UNTERGERAT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN:

Auswahl dieser Funktion, falls Sie eine unverzüglichche Show ablaufen setzen wollen. Durch Verbindung der Geräte in Haupt-/Untergeräte steuert das erstere Gerät die nachfolgenden Geräte und erzeugt eine automatische, tongesteuerte, synchronisierte Lightshow. Am DMX Eingang ist nichts angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchron mit der Musik.

Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn Betriebsart Blackout im Menu des Hauptgerats AUSgeschelt ist, anderenfalls passiert gar nichts! Mehr dazuitte im Kapitel "Hauptmen" nachlesen.

• HAUPTGERÄT hat 2 eingebaute Shows: Sie können (Show 1), (Show 2), (show 3) oder (show 4) direkt im Menu des Hauptgeräts auswahlen.
• UTERGERÄTE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergerät

eingestellt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen einführen (Schwenk/Neigung des Untergeräts ist umgekehrt) im Menu der Untergräte zu Option 5n d gehen und auswahlen:

Normal Unterverat: Untererat arbeitet synchron mit Hauptgerät.
2 Lightshow: Untergerat arbeitet umgekehrt vom Hauptgerät.

Bei Verwendung in Betriebsart Haupt-/Untergarat empfehlen wir dringend die Verwendung unseres CA-8 „Easy Controller". Diese Kleinen Controller einfach an der 1/4" Buchse des Hauptgerats anschließen und dann folgende Funktionen steuern:

Stand By	Blackout des Geräts
Function	1. Sync. Strobe 2. Doppellicht-Strobe 3. Musik-Strobe	Wählen Sie Show 1-4	Überblendgeschw indigkeit- schnell - mittel - langsam	1.Pan 2.Tilt 3.Dimmer oder Color change
Mode	Musik (LED OFF)	Show (LED blinkt)	LED an	LED blinkt schnell

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz entsprechers zu beachten:

• Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken) dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprichenden Teile ausgewechselt werden.
• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lufthungsschitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und außeren optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonder verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger saubern.

• Alle Teile stets gut abtrocknen.
• Außer Optik mindestens alle 30 Tage saubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:	AC 230V, 50Hz
Klangregler:	Eingebautes Mikrofon
Pan/Tilt:	540°/220°
Abstrahlwinkel:	25° (15° und 45° Linsen optional erhältlich)
DMX Anschlüsse:	3-pin XLR Stecker/Buchse
Led	36 x 3 Watt
Abmessungen:	266 x 276 x 302mm
Gewicht:	9 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
