GEBRUIKSAANWIJZING BT-36II JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

t Hofveld 2 ~ B1702 Groot-Bijaarden ~ Belgium

OPGELET: GEVAAR! stel de lens nooit bloat aan direct zonlicht, zichs gedurende een korteperiode. Dit kan het toestel beschadigen en zichs brand verroorzaken!

NL-VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijkme manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit BriteQ® product. Om ten volte te konnen profiteren van alle möglichheden en voor uw eigeneiligkeit, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparata te gelebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEM: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Krachtige LED moving wash voor discotheken, theater, studio en verhuurbedrijven
• De 36 high power LED's van 3Watt worden op lage stroom aangestuurd zodate men een extreem hogelichtopbrengst en een lange levensduur kommt
• Verbeterdelichtopbrengst enkleurenbalans. Via een optie in het menu kan men the toestel terug compatibel make met de BT36L1
• Een oneindige kleurenkeuze dank zij de 400Hz hoge freiorentie RGB kleurenmixing technologie, wat tevens ideaal is voor het gebruik in TV studio's (geen interferenties met Tv-camera's)
• Gemakkelijk verwisselbare lens voor verzillende openingshoeken van de Lichtstraal (standaard = 25^ + 15^ en 45^ optioneel verkrijgbaar)
• Omschakelbaar tussen 8 en 15 DMX kanalen:

8 kanalen: pan * tilt * strobe * rood * groen * blauw * master dimmer * speciale functies

15 kanalen: pan * pan fine * tilt * tilt fine * pan/tilt speed * pan/tilt macros * macro speed * speciale functies * master dimmer * strobe * rood * groen * blauw * kleuren chase/fade * chase/fade speed.

• Kan in master / slave gezrukt worden dank zij de ingebouwde muziekgestuurde programma's en een in optie verkrijgbare CA-8 controller
• Soepele en snelle 540^ pan en 270^ tilt bewegingen
• Zeer snelle strobe functie
• Zeer laag verbruik en een lage warmteontwikkeling.
  Ingebouwde menu's met 4digit LED display
• Compacte stijlvolle behuizing + 1 omega klem

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er schade+zijn, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauweurig volgt. Elke schade voorzaakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
• BT-36II toestel
  1 Omega klem
• Voedingskabel

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De blikksempijl die zich in een gelijxbenige driehoek befindt is bedoeld om u te wijzen op het gebruik de de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel de voldoende kracht hebigt om een risico van elektracutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbolism bepaalt: de minimumafstand van te belachten voorwerpen. De minimumafstandCUSSEN projector en het verlichte voorwerp要去eer dan 1 meters+zijn.

• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmaterialiaal te recycleren.
• Een/New Lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normal aan verdwijnt na een pau minuten.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur waren runawayer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparatusaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermielen. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Plaats de installment op een plaat met goede ventilatie, ver van brandbare materialien en/of vloeistoffen. De installment moet op minstens 50~cm van de muren rondon geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Trek altijd de stekker uit wanner het apparaat gedurende langere tijd Niet worden gebrukt of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die aangegeven op de hinterzijde van het toestel.
• De elektrische kabel behoort als iutstekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去vangen worden door de fabrikant zich, zijn dealer of vergelijkbare belkwame Personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik.altijd een geschikte en gekeurde veiligheidskabel bij het installereren van het toestel.

• Om elektrische schokken te voorkomen,要去 U de behuizing nicht openen. Er zitten geen onderdelen in het toestel die door de gebruiker要去 worden onderhoven.

• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.

• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Neem contact op met uw dealer voor een eventuele herstelling.
• De behuizing en de lenzen要去en verrangen worden als ze zichtaar beschadigd zijn.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik hetlichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

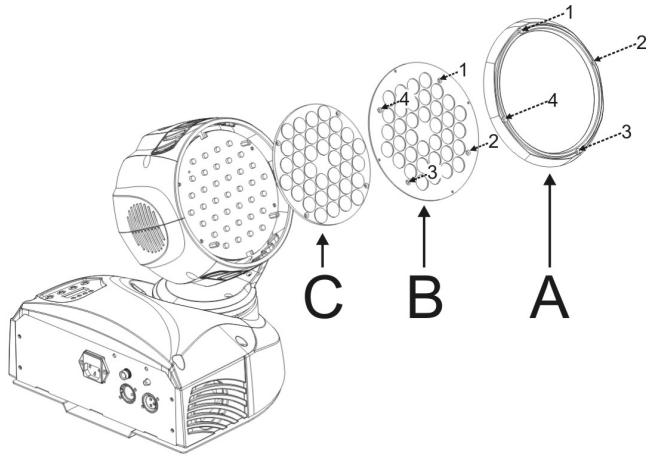

PLAATSEN OF VERVANGEN VAN DE LENS

Trek steeds de stekker uit het stopcontact vór u de lens gaat verrangen! RAAK DE LEDs NOOIT AAN! HIGH POWER LEDs ZIJN ZEER GEVOELIG VOOR STATISCHE ELEKTRICITEIT !!! u kunt de LEDs gemakkelijk beschadigen door ze gewoon even aan te raken!

• Schakel het toestel UIT en trek de stekker UIT het stopcontact.
• Verwijder de 4 schroeven zodate u het lenscompartmentiert kunt openen en het beschemglas kunt verwijdenen (A op de afbeelding)
• Verwijder de 4 schroeven en de zwarteplaat welke de lens vasthoud. (B op de afbeelding)
• Verwijder VOORZICTIG de originele lens (C op de afbeelding) RAAK DE LEDs NIET AAN!!!
• Plaats de neue lens zeer voorzichtig over de LEDs. De spreidingshoek staat vermeld in het midden van de lens.
• Schroef het metalen lensdeksel terug vast.
• Bevestig opniew het beschermglas door middle van de 4 schroeven.
  Klaar!

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoerd worden. Onjuiste plaatings kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werklast; erkendeinstalleringmaterialen要去en worden gebruikt; deeiligheid van het geinstalleerde toestel moet regelmatif worden gecontroleerd.

• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.

• Installer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.

• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel altijd een gewaarmerkte (nummer 3 op de afbeelding) veiligheidskabel die 12 koer het gewicht van het toestel kan dragen. Deze bijkomende

veiligehdbevestigming moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbveeiliging faalt.

• Het apparaat moet goed worden vastgezet; aan een vrij zwaaendieme montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg können haben.

• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechaniek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk一年多要去en de installations worden gekeurd door eenvakman om te controlleren of de verilgheid nog steeds perfect is.

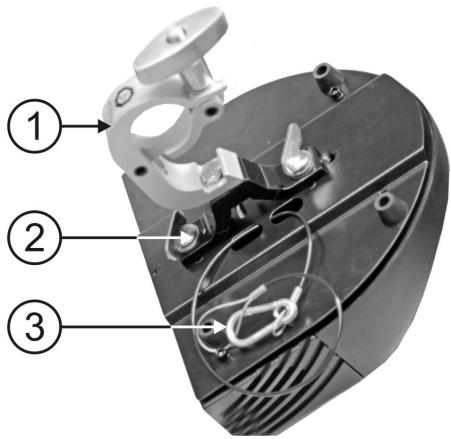

• Optionele bevestigingsklem

• Speciale omega klem (inbegrepen)
• Optionele veiligheidskabel

1. DISPLAY geeft de verschillende menu's en de gekozen functies weeer.
   2.LEDS

DMX	Aan	DMX signal aanwezig
MASTER	Aan	Master mode
SLAVE	Aan	Slave mode
SOUND	Knippert	Geluidsactivering

1. TOETSEN

MENU	Om programmeringfuncties te selecteren
DOWN	Om terug te gaan in de geselecteerde functies
UP	Om verder te gaan in de geselecteerde functies
ENTER	Om de geselecteerde functies te bevestigen

1. REMOTE CONTROL INGANG: sluit de optionele CA-8 afstandsbediening aan op de 1/4 microloon jack om zo het toestel te controleren voor stand by, functie en modus
2. SENSITIVITY: worden gebruikt om de gevoeligheid van de microfoon in te stellen wanner het toestel gebruikt worden in standalone of master/slave mode.

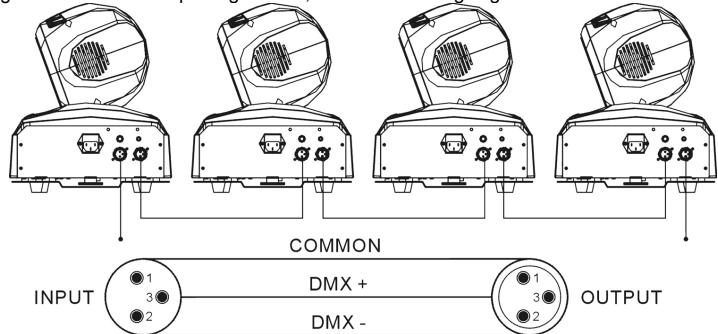

3. DMX INPUT/OUTPUT: worden gebruikt voor DMX512 verbinding. Gebruik symmetrische 3pins XLR M/V kabels van goede kwaliteit om de toestellen met elkaar te verbinden.
4. MAINS INPUT: with IEC socket and integrated fuse holder, connect the supplied mains cable here.

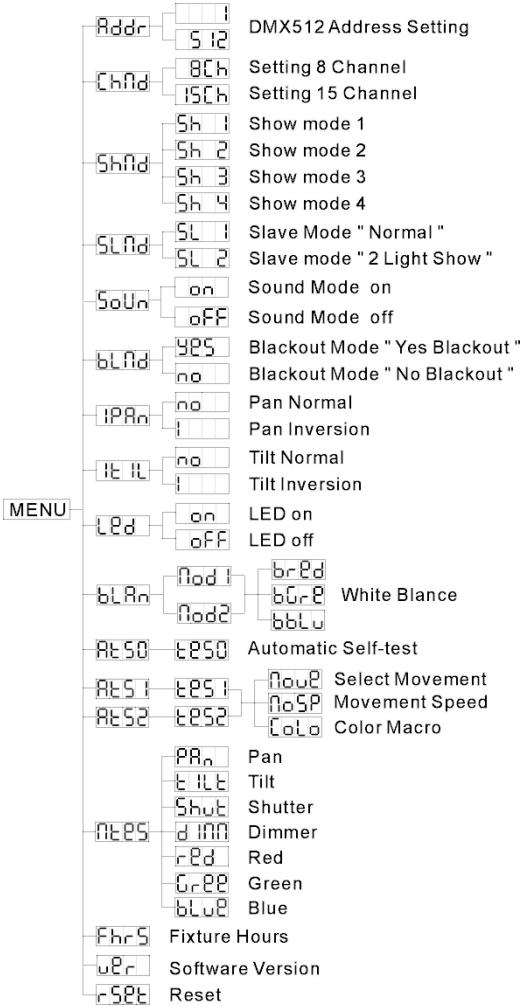

HOOFDMENU:

• Druk op de MENU toets om een van de pre-set functies te kiezen. Druk op de toets tot de gewenste functie op de display verschijt.
• Selecteer de functie met de ENTER toets. De display zal knipperen.
• Gebruik de DOWN en UP toetsen om de modus te wijzigen.
  Eens u de gewenste modus geseleerd hebt moet u op de ENTER toets drukken om uw keuze te bevestigen. Na 8 seconden za de display automatisch maar de hoofdfunctiones terugkeren zonder ieets veranderd te hebben. Om maar de functies terug te keren zonder ieets te wijzigoen moet u weer op de MENU toets drukken. De hoofdfunctionies worden hier rechts weergegeben.

DMX512 Adresinstelling

Wordt gebruikt om het startadres van het toestel in te stellen in een DMX configuratie.

• Druk op de MENU toets tot Rddr op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adres te wijzigen.
• Wanner het juiste adres op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigien.

(anders keert hij na 8 seconden automatisch waar near de hoofdfuncties zonder iets gewijzigte te hebben)

Om maar de functies terug te keren zonder iets te wijzigen要去 u weer op de MENU toets drukken.

Channel Mode

• Druk op de MENU toets tot [hɪd] op de display weergegeven worden.

• Druk op de ENTER toets, de display begint te knipperen.

• Gebruik de DOWN en UP toetsen om de ISCH (15kanalen) of de BCH (8 kanalen) modus te selecteren.

• Wonneer de juiste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder iets gewijzigd te hebben) Om maar de functies terug te keren zonder iets te wijzigen moet u weeer op de MENU toets drukken.

Show Mode

Wordt gebruikt om de Show werkmodus te kiezen wanner het toestel standalone of in master/slave configuratie gebruikt worden.

• Druk op de MENU toets tot [Shn] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om 5h1 (show 1), 5h2 (show 2), 5h3 (show 3) of 5h4 (show 4) te selecteren.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ie's gewijzigd te hebben) Om maar de functies terug te keren zonder ie's te wijzigen moet u weeer op de MENU toets drukken.

Show 1 mode-Het toestel staat op de grond. Tilt bewegingshoek 210^
Show 2 mode-Het toestel hangt onder het plafond. Tilt bewegingshoek 90^
Show 3 mode - Het toestel staat op een podium, wegen het publiek

De spot projecteert steeds in de richting van het publiek en staat aan de voorkant van het podium. Pan bewegingshoek (links waar rechtsaar rechts): 160^ . Tilt bewegingshoek: 90^ ( 60^ boven de horizon; 30^ onder de horizon.)

Show 4 mode - Het toestel hangt onder het plafond.

De spot projecteert vooral aan de voorzijde van het podium. Pan bewegingshoek ( links waar rechts waar links): 160^ . Tilt bewegingshoek: 90^ ( verticalaal, voorzijde 75^ ; ); ),

Slave Mode

Wordt gebruikt om het slave toestel synchronon of gegenovergesteld te lately werken ten opzichte van de master.

• Druk op de MENU toets tot [Shn] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om (normal) of (2 light show) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Sound Mode

Wordt gebruikt in standalone of master/slave modus om de toestellen op het ritme van de muziek te latenten werken

• Druk op de MENU toets tot [SoU] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om on of off te kiezen.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ie's gewijzigd te hebben) Om maar de functies terug te keren zonder ie's te wijzigen moet u weeer op de MENU toets drukken.

Blackout Mode

Black-out mode: wonneer geen enkel DMX signal gedetecteerd worden, dan gaat het toestel over maar de black-out modus en wacht op het volgende DMX signal.

No blackout mode: wonneer geen enkel DMX signala gedetecteerd worden, dan schakelt het toestel automatisch over maar standalone werkung.

• Druk op de MENU toets tot blfd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [885] (yes blackout) of no (no blackout) te selecteren.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ie's gewijzigd te hebben) Om maar de functies terug te keren zonder ie's te wijzigen moet u weeer op de MENU toets drukken.

Pan Inversion

Normal: Pan beweging worden nicht omgekeerd.

Pan inversion: Pan beweging werkte gegenovergesteld

• Druk op de MENU toets tot [Pan] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of pan inversion) te selecteren.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder iets gewijzigd te hebben) Om maar de functies terug te keren zonder iets te wijzigen moet u weeer op de MENU toets drukken.

Tilt Inversion

Normal: Tilt beweging worden nicht omgekeerd.

Tilt inversion: tilt beweging werkt gegenovergesteld

• Druk op de MENU toets tot il op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of (tilt inversion) te selecteren
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder iets gewijzigd te hebben) Om waar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toets drukken.

Led Display

Display on: display is steeds aan.

Display off: display isuit wannerdeze nicht gebrukt worden.

• Druk op de MENU toets tot [Ld] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [on] (display steeds aan) of [OFF] (display uit wonneer nicht in gebruik).
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ie's gewijzigd te hebben) Om maar de functies terug te keren zonder ie's te wijzigen moet u weeer op de MENU toets drukken.

Witbalans

Mod1: standard instelling voor maximale prestaties.

Mod2: standard instelling voor een zo goed möglichke compatibiliteit met de oude BT36L1.

• Druk op de MENU toets tot blAn op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [nod] (max. prestaties) of [nod] (compatible met de BT36L1) te kiezen.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.
• Als u de standard instellenen wilt wijzigen, druk dan op de DOWN en UP toetsen tot brcb of bblu versuschijnt. Druk op de ENTER toets en pas de warden aan zoals u het wenst, bevestig met een druk op de ENTER toets.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder iets gewijzig te hebben) maar de functies terug te keren zonder iets te wijzigoen要去 u weer op de MENU toets drukken.

Wordt gebruikt om de 3 interne "zelftest" programmas, welke alle möglichkheden van het toestel weergeven, te activeren.

• Druk op de MENU toets tot [At50] [At51] of [At52] op de display verschijnt.

At50 is een volledig automatisch testprogramma
- [At5] en At52 zijn testprogramma's waar bij u manuele verschillende parameters kunt instellen voor de beweging, de bewegingssnelheid en de kleur.

• Druk op de ENTER toets om het interne self-test programme te starten.
• Druk op de MENU toets om maar de functies waar te keren.

Master Mode

Wordt gebruikt om een ander test programma te latent werken, waar bij u manueel alle parameters kunt instellen.

• Druk op de MENU toets tot op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om PA. E I E S h u d m r e D G E of b Lue te kiezen
• Druk op de ENTER toets om uw keuze te bevestigen: de display begint te knipperen om aan te geben dat u een waarde:tussen 000 en 255 kunt ingeven

Opmerking: indien er binnen de 8 seconden nicht op toetsen gedrukt worden het test programme automatisch geannuleerd

Fixture Hours

Wordt gebruikt om het aantal werkuren van het toestel wee te geben.

• Druk op de MENU toets tot FhrS knippert op de display.
• Druk op de ENTER toets om hetaaSal Werkuren van het toestel wee te geven op de display.
• Druk op de MENU toets om maar de functies weir te keren.

Software versie

Wordt gebruikt om de softwareversie welke in het toestel is geinstalleerd te tonen op de display

• Druk op de MENU toets tot [uR] knippert op de display.
• Druk op de ENTER toets om de geinstalleerde softwareversie te tonen op de display.
• Druk op de MENU toets om maar het menu terug te keren.

Reset

Wordt gebruikt om een algemene reset van het toestel uit te voeren.

• Druk op de MENU toets tot FSE knippert op de display.
• Druk op de ENTER toets om alle kanalen terug in te stellen volgens hun standardwaarde.
• Druk op de MENU toets om maar de functies wee ter te keren.

Gelieve ook het hoofdstuk over de DMX kanaalconfiguratie van het toestel om een reset via DMX uit te voeren.

Wordt gebruikt om de 'nul' positie van de Pan en Tilt functies in te stellen

• Druk gedurende minimum 5 seconden op de MENU toets om in offset mode te gaan
• Gebruik de DOWN en UP toetsen om de functie welke u wilt instellen te kiezen
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om de 'nul' positie te regelen

Druk op de ENTERtoets om uw keuze te bevestigen (anders keert hij na 8 seconden automatisch waar aan de hoofdfuncties zonder iets gewijzigd te hebben)

Om maar de functies terug te keren zonder iets te wijzigem要去 u weeer op de MENU toets drukken.

MENUE

FAdu Focus Adjust oPan Pan Offset(0~255) oIL Tilt Offset(0~255)

DMX AANSLUITINGEN

Het DMX protocol is een veelgebruikt hoge snelheidssignaal voor het besturen van "intelligente"lichteffecten. U moet een "kettingverbinding" makeen tussen uw DMX controller en alle andere lichteffecten door middel van symmetrische XLR M/V kabels van goede kwaliteit.Om vreemde reacties van uw lichteffecten te voorkomen, die te wijten zijn aan allerlei storingen, moet u een signaalbegrenzer van 90 tot 120 plankaaten aan het einde van de ketting. Gebruik nooit Y- splitsingskabels, dit za eenvoudigweg nicht werken!

Elk lichteffect in de ketting moet waar eigen eigien startadres hebben zodat het toestel weet welke instructies er van de controller要去en opgevolgd worden en welke Niet.

HOE HET JUISTE STARTADRES INSTellen:

Zie het vorige hoofdstuk (DMX-512 adresinstelling) om te leren hoe u het startadres in dit toestel moet instellen. Het startadres van elk toestel is zeer belangrijk. Het isECHTER onmogelijk om u in deze handleidinguit te leggen welk startadres u moet instellen, omdat dit volledig afhangt van de controller die u gaat gebruiken... gelieve dus de handleiding van uw DMX controller te raadplegen om uit te zoeken welk startadres u moet instellen.

• DMX-CONFIGURATE VAN DE BT-36 II:

8-kanaals modus:

8 Channels DMX-512 Configuration
Ch1	Ch2	Ch3	Ch4	Ch5	Ch6	Ch7	Ch8
Pan	Tilt	Strobe	Red	Green	Blue	Dimmer	Special Function
540°	220°	248-255	No Function	255	100%	255	100%	240-255 Stand alone
		240-247	Strobe					200-209 Reset
		232-239	No Function					80-89 Disable blackout while pan or tilt move
		190-231	Fast Open
		182-189	Slow Close
		140-181	No Function
		132-139	No Function					70-79 Enable blackout while pan or tilt move
		16-131	Slow strobe
		0-15	Fast strobe
			No Function	0%	0%	0%	0%

15-kanaals modus:

15 Channels DMX-512 Configuration
Ch1	Ch2	Ch3		Ch4	Ch5	Ch6	Ch7	Ch8
Pan	Pan movement fine	Tilt		Tilt movement fine	Pan/Tilt Speed	Pan/Tilt movement macro	Movement Speed	Special Function
540° 270° 0°	255 16 BIT PAN OFF	220° 110° 0°	255 16 BIT TILT	255 16 BIT TILT	Slow Fast	236-255 Macro 12 216-235 Macro 11 196-215 Macro 10 176-195 Macro 9 156-175 Macro 8 136-155 Macro 7 116-135 Macro 6 096-115 Macro 5 076-095 Macro 4 056-075 Macro 3 036-055 Macro 2 016-035 Macro 1 0-15 No function	255 Slow Slow 240-255 Stand alone 200-209 Reset 80-89 Disable blackout while pan or tilt move 70-79 Enable blackout while pan or tilt move	0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° 0° No Function Slow strobe Fast strobe No Function Fast strobe No Function
Ch9	Ch10		Ch11		Ch12	Ch13	Ch14	Ch15
Dimmer	Strobe		Red		Green	Blue	Color/Chase/fade	Chase/Fade Speed
255 100% 240-247 232-239 190-231 182-189 140-181 132-139 16-131 0-15	248-255 240-247 232-239 190-231 182-189 140-181 132-139 16-131 0-15	No Function Strobe No Function Fast Open Slow Close No Function No Function Slow Open Fast Close No Function Slow strobe Fast strobe No Function	255 100% 0%	255 100% 0%	255 100% 0%	255 100% 192 Color Fade 1 191 Color Chase 16 128 Color Chase 1 127 Color 32 008 Color 1 0-7 No function	255 100% 192 Color Fade 1 128 Color Chase 1 127 Color 32 008 Color 1 0-7 No function	255 100% 192 Color Fade 1 128 Color Chase 1 127 Color 32 008 Color 1 0-7 No function

HOE DIT TOESTEL BEDIENEN

Telkens u het toestel aan zet zal er 'LedU' op de display verschijnen en zullen alle motoren maar hun basispositie terugkeren. Misschien zult u wat geluiden horen gedurende 20 seconden. Daarna za het toestel koarlijk om DMX signalen te ontvangen of om de ingebouwde programme'suit te voeren.

U kunt dit toestel op 3 manieren gebruiken:

Via de ingebouwde master/slave programme's
Via de eenvoudige CA-8 controller
Via een universe DMX controller

VIA DE INGEBOUWDE MASTER/SLAVE PROGRAMMA'S:

Kies deze functie wanner u onmiddelijk een kant-en-klare show wilt. Wanner de toestellen via master/slave met elkaar te verbonden zijn, dan za het eerste toestel alle andere toestellen sturen en zo een automatische, muziekgestuurde en gesynchroniseerde show uitvoeren. Er mag niets aangesloten zijn op de DMX ingang van het eerste toestel,�n master LED zar continu aan zich en de sound LED zar knipperen op het ritme van de muzzlek.

• De MASTER beschicht over 2 ingebouwde shows: u kurz [sh1 (show 1), sh2 (show 2), sh3 (show 3) of sh4 (show 4) onmiddelijk in het menu van de master kiezen.

• De SLAVES beschikken over 2 opties: de andere toestellen staan als slave ingesteld (slave-LED is continu aan). Om een prachtige lichtshow te creeren kut u gecontrasteerde bewegingen invoeren (pan/tilt van het slave toestel werkkt omgeeerd) In the menu van het slave toestel kut u maar optie Snfd gaan en de volgende selectie makeen:

Normal slave: slave werkkt synchroon met de master.
51 2 light show: slave werkt gegenovergesteld ten opzichte van de master.

• VIA DE EENVOIDIGE CA-8 CONTROLLER:

• Wanneer de toestellen in Master/slave configuratie gebrukt worden raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Sluit dezekleine controller aan op de 1/4" jack van de master. Zo kurz u de volgende functies van op afstand bedieren:

Stand By	Toestel in Black-out
Function	1. Sync. Strobe 2. Two-light strobe 3. Sound Strobe	Selecteer Show 1-4	Fade speed - snel Fade speed - normalaal Fade speed - traag	1.Pan positie 2.Tilt positie 3.Dimmer of Kleurverandering
Mode	Sound (LED UIT)	LED knippert	LED AAN	LED knippert snel

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste Personen tijdens het onderhoud.
  Zet het toestel UIT, trek de netstekkeruit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie要去en de volgende punten worden gecontroleerd.

• Alle schroeven gelebracht om het te toestel te installereren en alijken onderdelen要去en goed vastgedraaidন en mogen Niet verroest�.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolutut nicht verwrongen zich.
• Wanner een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekrt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieoppeningen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk waar gereinigde te worden met een stofzuiger of een luchtspuit.

• Het schoonmakers van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de omgeving waar het toestel worden gebruikt: een klamma, rokerige of bijzonder vuile omgeving kan een grotere oopenhoping van vuil veroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen alkijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens een keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden uitgevoerd door vakbekwaam personneel!!

Netvoeding: AC 230 V, 50 Hz

Geluidscontrole: Ingebouwde microfoon

Pan/Tilt: 540^ / 220^

Stralingshoek: 25^ (15° en 45° lenzen in optie verkrijgbaar)

DMX verbinding: 3 pins XLR mannelijk/ vrouwelijk

36 x 3 Watt

Afmetingen: 266 × 276 × 302 ~mm

Gewicht: 9 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kurz de staat versie van deze handleiding downloads via Onze website: www.beglec.com
