MODE D'EMPLOI X0210 JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez dire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibités de cet apparéil.

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Filtre actif: 2-voies stereo ou 3-voies mono
• Sélection complète des fréquences de 45 Hz à 9600 Hz
• Filtres Linkwitz-Riley 24dB/oct.
• Chaque entrée et sortie en XLR (:toujours balance ou non-balancée)
• Filtre subsonique 40 Hz (avec interrupteur marche/arrêt)
• Réglage du GAIN pour chaque entrée et chaque sortie
• Interrupteur pour inversion de 'Phase'

AVANT L'UTILISATION

Quelques instructions importantes:

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et averisations inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si la boite contient les articles suivants :

Mode d'emploi
- Câble secteur.
EC102/XO210

INSTRUCTIONS DE SECURITE:

CAUTION RISK OF ELECTRIC SH DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous pouze replacer vous-même. Confiez l'entretien uniquement à des techniciens

qualifiés

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur

Ce symbole signifie : Lire le mode d'emploi.

• Afin d'éviter tout risque d'incendie ou de chocoléctique, ne pas exposer cet apparéil à la pluie ou l'humidité.
  Pour eviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une piece chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causeur des dommages.
• Cette unité est destinée à une'utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun object repli de liquides, tels que des vases, ne peut être place sur cet appareil. Risque de chocoléuctrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immeditément de la source d'alimentation.
• Aucune source de flamme nue, telle que les bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résultatait.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulierement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expériementées ne doivent pas utiliser cet apparéil.
• La température ambiente maximum d'utilisation de l'appareil est de 45^ . Ne pas l'utiliser au-delà de cette température.
• Débranche toujours l'appareil si vous ne l'utilise pas de manière prolongée ou avant d'entreprenevre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électricque et mécanique en vigueur dans votre pays.
  Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'arrêt de l'appareil.
• La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.
• Le cordon d'alimentation doit toutes être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de chic électrique, le cordon doit être remplaçé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres câbles!
• Quand l'interrupteur principal est dans la position OFF, cet apparéil n'est pas complètement isolé du courant 230V!
• L'appareil doit être à la masse selon les règles de securités.
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout chocoléctique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible et de même type et specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit'être transporte.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifique autorisée par les parties responsables.

CONSEILS D'INSTALLATION:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximé de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack 19". Fixer l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis de la bonne dimension (vis non fournies). Essayez d'eviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produit par l'appareil.
• Pour éviter la condensation à l'intérieur, laisser l'appareil s'adapter à la nouvelle température ambiente après le transport. La condensation peut ALTERER les performances de l'appareil.

NETTOYAGE:

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Evitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilise pas de produits volatiles tels que le benzène ou le thinner qui peuvent endommager l'appareil.

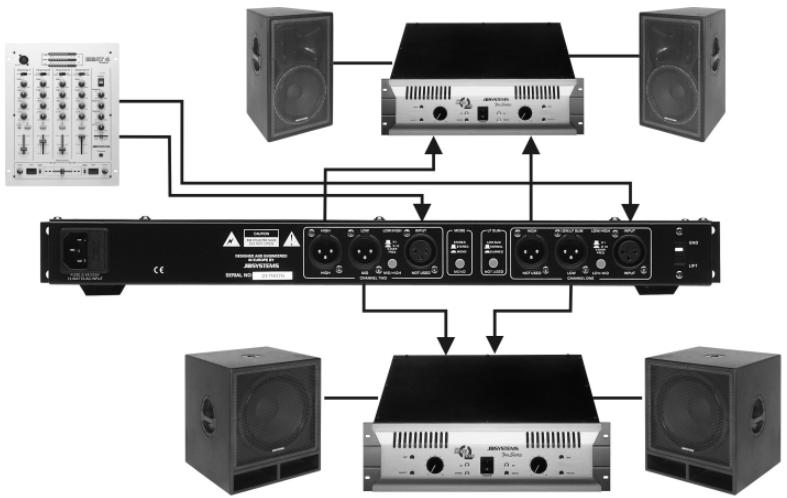

CONNEXIONS

Utilisez des cables de bonne qualité afin d'éviter un son de mauvaise qualité.

Pour plus d'informations sur les connexions, voyagez le chapitre suivant.

Assurez-vous d'eteindre l'appareil avant d'effectuer les différentes connexions. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme génétique pour désigner des entrées avec un niveau compris entre 750mV et 2V. Ceci inclus les lecteurs de CD, tuners,VIDs,...

1. Input Gain: contrôle le niveau d'entrée à concurrence de +/- 12dB.

2. Low Cut Switch : appuyez sur ce bouton pour sélectionner le filtre salle-haut de 40 Hz. Utilise ce filtre pour protéger vos haut-parleurs et Your amplificateur des infrasons dangereux : il ne font que consommer de la puissance, mais ils n'ajoutent pas nécessairement plus de punch au son.

3. Crossover Point selection : selectionne le point de coupure entre :

4. En mode stéreo: féquences basses et aigués;
   En mode mono: fréquences basses et Médiums sur le canal 1; fréquences Médiums et aigués sur le canal

5. LED X10: si la LED X10 est eteinte : vous pouvez faire varier la frquence de coupure de 45 Hz à 960 Hz ;

si la LED X10 est allumée : vous pouvez faire varier la fréquence de coupure de 450 Hz à 9,6 kHz.

1. LOW/MID Output: contrôle les éléments suivants:

2. En mode stéreo : le niveau de sortie des fréquences basses de -∞ à +6dB (pour les deux canaux) ;
   En mode mono: le niveau de sortie des fréquences basses de -∞ à +6dB (pour le canal 1); le niveau de sortie des fréquences Médiums de -∞ à +6dB (pour le canal 2).

3. LOW/MID Phase Invert Switch : Inverseur destiné à la polarité. Une LED signale qu'elle est votre sélection :

4. En mode stéreo : vous pouvez inverser la polarité de la sortie des basses ;

5. En mode mono : vous pouvez inverser la polarité de la sortie des basses sur le canal 1 ; vous pouvez inverser la polarité de la sortie des médiums sur le canal 2.

Remarque : faites usage de cet inverseur avec prudence. Cet inverseur est particulièrement efficace dans les basses fréquences : faites aller l'inverseur d'une position à l'autre tout en écouteant la musique. Choisissez la position qui produit le moins les basses.

1. HIGH Output: contrôle le niveau de sortie des fréquences aigués de -∞ à +6dB. Quand vous travailliez en mode mono, vous ne pouvez utiliser que le bouton du canal 2.
2. HIGH Phase Invert Switch: switch destiné à invasser la polarité de la sortie des aigués. Une LED signale qu'elle est votre sélection. Quand vous travailliez en mode mono, vous ne pouvez utiliser que le switch du canal 2. Remarque: Dans la plupart des cas, il n'est pas nécessaire de recourir à ce switch. Quand le réglage n'est pas correct, cela peut vous cause plus de tort que de bien.
3. MONO/STEREO LED : cette LED vous indique si vous âtes en train de travailler en mode MONO ou en mode STEREO ;

Mode MONO : les deux canaux travaillant ensemble avec des fréquences de coupure qui permettent d'obtenir un mode à 3 voies ;
- Mode STEREO : les deux canaux travaillent independament l'un de l'autre, avec des fréquences de coupure qui permettent d'obtenir un mode à 2 x 2 voies.

1. Power Switch: switch destiné àmettre l'appareil sous ou hors tension.

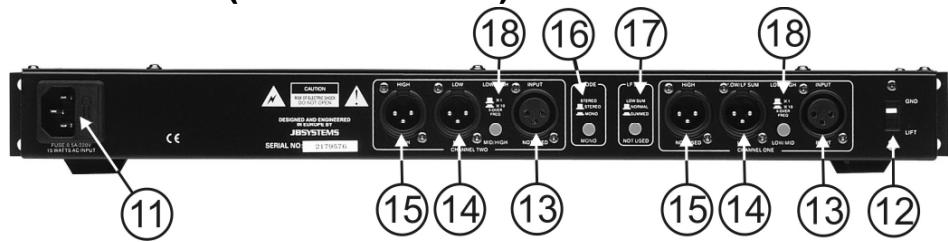

FONCTIONS (FACE ARRIERE)

1. Mains Input : doté d'une prise IEC et d'une protection à fusible intégré ; c'est ici que vous devez connecter le cable d'alimentation secteur (fourni).
2. Ground Lift Switch : Dans un certain nombre de cas, un bruit de fond indésirable peut se produit : cela est dû à une boucle de terre dans cette installation. En réglant le Ground Lift Switch en position 'lift', vous interrompez la boucle de terre entre le EC102/XO210 et les prises de terre des autres composants de votre installation. Cela a pour résultat de faire disparaitre le bruit de fond.
3. XLR Inputs: entrées symétriques utilisant des cables à prises XLR. Quand vous travailliez en mode mono, vous nevez simplement connecter un cable à prises XLR sur le canal 1.

4. LOW/MID XLR Output : sorties symétriques utilisant des cables à prises XLR :

5. En mode stéreo : quand vous travailliez en mode 'normal' (reportez-vous au numéro 17 pour de plus amples informations), vous doivent connecter un cable à prises XLR aux canaux 1 et 2. Quand vous travailliez en mode 'summed', vous doivent connecter un cable à prises XLR au canal 1.

6. En Mode mono : le canal 1 pilote la sortie des basses fréquences ; le canal 2 pilote la sortie des fréquences Médiums.

7. HIGH XLR Output : sorties symétriques utilisant des cables à prises XLR :

8. En mode stéreo : vous devez connecter un cable à prises XLR aux deux canaux ;

9. En Mode mono: seul le canal 2 est utilisé.

10. MONO/STEREO Switch: grâce à ce switch, vous pouvez désir entre le mode MONO à 3 voies et le mode STEREO à 2 x 2 voies.

11. LF SUM Switch: grâce à ce switch, vous pouvezCHOISIR si vous voulez que les fréquences basses soient en mode 'normal' (2 sorties), ou en mode 'summed' (qui n'utilise que la sortie du canal 1) (reportez-vous au nombre 14 pour de plus amples informations). En mode 'summed', les basses fréquences des canaux 1 & 2 sont mixées de sorte qu'il n'est pas nécessaire d'utiliser un cable de dérivation s'il n'y a qu'un seul subwoofer.
12. Crossover Frequency Switch: grâce à ce switch, vous pouvez désir la valeur des plages de fréquences, entre X1 et X10 (reportez-vous au nombre 4 pour de plus amples informations).

CHARACTERISTIQUES TECHNIQUES

Alimentation: AC 230 V, 50Hz

Fusible: 20mm en verre 250V 500mA lent

Réponse de fréquence: 20-20.000Hz (+0/-0.5)

DHT + bruit: <0.004% @ 1kHz, 4dB

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
