MANUAL DE UTILIZADOR X0210 JBSYSTEMS LIGHT

Tente recicular a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu País.

OPERATION MANUAL

MANUAL DE FUNCIONAMENTO

Esta unidad está protegida contra interFERencias rádio. Este produit cumpre as exigências impostas pelas presentes directivas nasoniais e europeias. A conformidade deste produits foi comprvada e asdeclarções e documents relevantes foram efectuados pelo fabricante.

• Crossover de 2 vias estéreo ou 3 vias mono
• Selecção de frequência total entre 45 e 9600Hz
• Filtros Linkwitz - Riley de 24dB/oct.
• Todos as entradas e saídas são balanceadas ou s/balanco com ligações XLR
• Filtró subsónico (40Hz) com interruptor ON/OFF
• Controlo de ganho em todas as entradas e saidas
• Interruptor de inversão de fase

ANTES DE UTILIZAR

• Antes de utilizes esta unidad verifique se existem danos provocados durante o transporte. Caso existam danos aparentes, não utilize a unidad e contacte o seu revendedor.
• Importante:Esta unidade deixou a)nossa fabrica em perfeitas condições e devidamente embalada. É imprescindivel que outilizar siga as instruções de segurar e avisos descritos neste manual. Quaisquer danos provocados por'utilização Incorrecta não sera cobertos pela garantia. O revendedor não sera responsavel por quaisquer danos ou problemas causados pelo incumprimento das instruções destemanual.
• Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça estemanual.
  Proteja o ambiente. Recicle o material della embalagem.

Verifique o conteudo:

Certifique-se que a caixa contento seguinta artigos:

• Manual do utiliser
• UnidadeEC102/XO210
• Cabo de alimentação

INSTRUÇÉS DE SEGURANÇA:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENÇAO: De forma a fazer o risco deCHOque eletrico, não remove peças da unidade. Não tente fazer reparacoes. Contacte pessoal qualificado.

O*síbolo composto por um triángulo equátero com um relâmpago no interior alerta para a presence de voltagem perigosa não isolada no interior do produits que poderá Constituiir risco dechoque eletrico.

O*símbolo composto por um triángulo equátero com um punto de exclamação alerta outilizar para a presence de instruções importantes de utilização e manutençao do produits.

Este=simbolo significa:utilizaçãounicamente em espacos fechados.

Este=simbolo significa:Leia instruções.

• De modo a evacitar risco de fogo ouCHOque electrico, nao exponha este produits a chuva ou humidade.
• De forma a evitar a formação de condensação no interior daunities, ao transporte-la para ambiente quando aguarde algo tempo de modo a que haja uma energia à temperatura. A condensação pode aferar o desempenho daunities ou até danificá-la.
• Esta unidade destinata-se uniquamente a utilização em espacços fechados.
• Não introduza objects de metal nemVERTA liquidos no interior do produits, correrá risco deCHOque eletrico ou poderadanificar o produits. Caso algobjecto estranho entre emcontacto com o interior da unidade,desigue-a de imeditado da corrente.
• Não coloquechasdescobertas(tais comovelasacesas)sobrea unidade.
• Não cubra os orificios de ventilação ou aunities podem sobraquecer.
• Evite locais com poeiras. Limpe a unidade regularamente.
• Mantenha esta unidade fora do alcance das crianças.
  -Esta unidad devera ser operada unicamente por pessoas experimentes.
• Temperatura ambiente de funcionaamento maxima é de 45^ . Não utilize esta unidade a temperatas ambientes mais elevadas.
• Desligue sempre a unidade da corrente quando não a utiliser durante longos periodos de tempo ou antes de efetuar manutenção.
• A instalação électrique deve ser effectuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalacoes electrolyicas e mecanicas do seu País.
• Certifique-se que a voltagem a utilizesnão é superior à voltagem indicaa no poinl traseiro da unidade.
• A tomada de corrente devera permanecer accesivel para que a unidade possa ser desligada da corrente.
• O cabo de alimentação deverá estar sempre em perfeitas condições. Desligue a unidade e substitua imeditamente o cabo quando está aparecido algo dano. Deverá ser substituído pelo fabricante, pelo agente autorizado ou pessoal qualificado de modo a fazer um acidente.
• Nunca permita que este cabo entre em contacto com outros cabos!
• Quando o interruptor de potência está na posicao de repouso, esta unidade não está disconnectada completenessa da corrente principal!
• Este dispositivo deve ser ligado à terra de forma a cumprir com os regulamentos de segurança.
• De forma a não correr risco deCHOque elctrico nao abra a cobertura da unidade. A excpeao do fusivel, não existem peças que possam ser substituenciaselo Utilizador.
• Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outras como as mesmas caracteristicas!
• Em caso de problemas sérios de funciona, interrompa a'utilização da unidade e contacte imeditamente o seu revendedor.
• Caso soit nécessario transporte a unidade utilize a embalagem original.
• Por motivos de segurar, são proibidas quando alterações não autorizadas à unidade.

GUIA DE INSTALLACION:

• Instale a unidade num local bem ventilado ond não exista exposicao a altas temperatas ou humidade.
• Colocar ou utilizes a unidade durante longos periodos de tempo perto de fontes de calor, tais como amplificadores, holofotes, etc., irá afector o desempenho da unidade e poderá até danificá-la.
• Com adaptadores.optionais de 19" (informações adcionais mais adiante neste manual), esta unidade pode ser montada em racks de 19". Fixe a unidade utilizing os 4 orificios do pail frontal. Certifique-se que utilizes parafusos com a medida certa (os parafusos não são fornecidos). Evite pancadas e vibrações durante o transporte.
• Quando colocar a unidade numa cabine ou numa mala, certifique-se que há ventilação de modo a permitir a evaciação do calor produzido pela unidade.
• De forma a registrar a formação de condensação no interior da unidade, ao transporte-la para ambiente quente aguarde algo tempo de modo a que haja uma energia à temperatura. A condensação pode aferar o desempenho da unidade.

LIMPEZA DA MESA DE MISTURA:

Utilize um pano limpo ligeiramente humedecido em agua. Evite introduzir agua dentro da unidade. Não utilize liquidos voláteis como benzeno ou diluente, irá danificar a unidade.

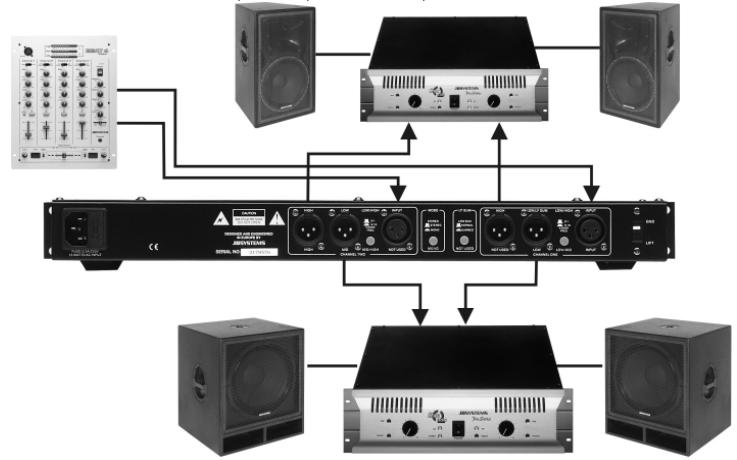

LIGAÇÖES

Utilize cabos de boa qualidade para fazer ma提供优质 audio

Para mais informação nas ligações, por favor consulta oproximo capítulo.

Verifique que desliga a mesa de mistruta antes de efectuar alteracoes nas ligações.

Neste manual usamos o termo "entradas LINHA". Este é um termo global para entradas com um nivel entre

750 mV e 2V. Isto inclui sintonizadores, videos, Leitores CD, etc.

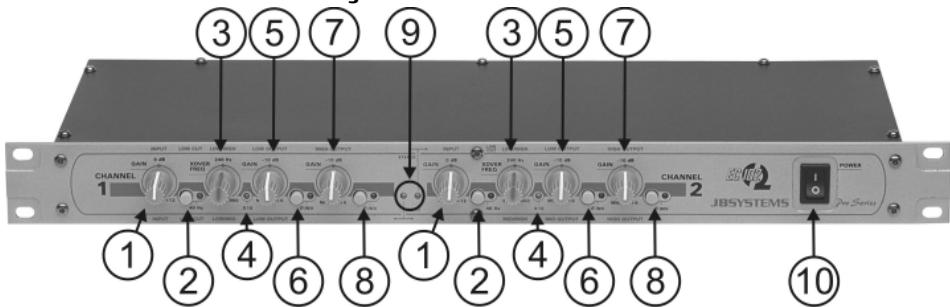

CONTROS E FUNÇÉS

1. Ganho de entrada: Controla o;nivel de entrada com +/- 12dB.

2. Interruptor Low Cut: Pressione este botão para selecionar o FILTER de passagem alta de 40 Hz. Use este FILTER para proteger as suas colunas e amplificador de frequências indesejadas que apenas consomem energia mais que não adioncionam necessariamente mais batida.

3. Selecção do Ponto do Crossover: SeLECTIONA o punto do crossover entre:

4. Em modo Stereo (estéreo): Freqüencias LOW (baixas) e HIGH (alias)

5. Em modo Mono (mono): Frequências LOW e MID no canal 1

   • Frequências MID e HIGH no canal 2

6. LED X10: LED X10 off: Pode controller a frequência x-over de 45Hz até 960Hz LED X10 on: Pode controller a frequência x-over de 450Hz até 9.6kHz

7. Saia LOW/MID: Controla

8. Em modo Stereo: Nível de saía de frequência LOW desde -∞ até +6dB ( em ), os canais )

9. Em modo Mono: Nível de saía de Frequência LOW desde -∞ até +6dB no Canal 1

10. Nível de saía de frequência MID desde -∞ até +6dB no Canal 2

11. Interruptor inversor de fase LOW/MID: Interruptor para inverter a polaridade. Um LED indica a sua selecao:

12. Em modo Stereo: Pode inverter a polaridade na saía LOW
    Em modo Mono: Pode inverter a polaridade na saída LOW no Canal 1 Pode inverter a polaridade na saída MID no Canal 2

Note: Use this interruptor com cuidado. Este interruptor é muito eficaz nas frequências baixas: ligue/deslgue o invorsor quando está a ouvir a música. Escolha a posção com mais reprodução de baixos.

1. Saía HIGH: Controla o;nével de saía de Frequência HIGH desde ^- até +6dB .Quando trabajo em modo Mono,apanas poderá usar o botão do Canal 2.

2. Interruptor invorsor de fase HIGH: Interruptor para inverter a polaridade na saida HIGH. Um LED indica a sua selecao: quando工作的 em modo Mono, apenas poderá usar o interruptor do Canal 2. Note: Na maior dos casos não necessita de usar este interruptor. quando está mal definido, éra Cause mal que bem.

3. LED MONO/STEREO: Este LED indica que está a trabalho em modo MONO ou STEREO

4. MODO MONO: Ambos os canais trabalham jintos para obter um modo de crossover de 3 vias

5. MODO STEREO: Ambos os canais trabalham independente para obter um crossover de 2x2 vias

6. Interruptor de Potência: Interruption para ligar/desligar a unidade

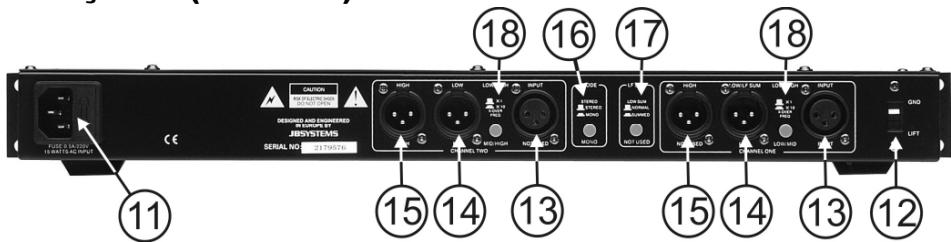

FUNÇÖES (Traseira)

1. Entrada de alimentação: Com encaixe IEC e suporte fusivel integrado, conecte aquei o cabo de alimentação.
2. Interruptor Ground Lift: Em some cases ruidos desagradáveis "hum" pode ocorrer devido a ciclos de terra no seuSYSTEMA. Colocando o interruptor Ground Lift na posção "Lift"quebra o ciclo terra entre o EC102/XO210 e a ligação terra dos chassis dos outros apareiros do seuSYSTEMA. Como resultado os ruidos "hum" irao desaparecer.
3. Entradas XLR: Entradas balanceadas atraves de cabos XLR. quando工作的 en mode Mono, apenas tem de conectar um cabo XLR no canal 1.

4. Saía XLR LOW/MID: Saías balancesadas atraves de cabos XLR.

5. Em Modelo Stereo: quando工作的 em como Normal (ver número 17 para mais informação), está de connectar um cabo XLR ao Canal 1 e 2. quando工作的 no modulo Summed, apenas tem de connectar um cabo XLR ao Canal 1.

6. Em modo Mono: Canal 1 controla a saía LOW. Canal 2 controla a saía MID.

7. Saída XLR HIGH: Saídas balanceadas atraves de cabos XLR:

8. Em Modo Stereo: Tem de conectar um cabo XLR a(ambos os canais

9. Em Modo Mono: Apenas o Canal 2 é uso

10. Interruptor MONO/STEREO: Com este interruptor, pode escolher entre modo 3 vias MONO ou 2x2 vias STEREO.

11. Interruption LF SUM: Com este interruptor, pode escolher se quer as frequências LOW em modo normal (2saidas), ou juntas (usa apenas a saida do canal 1) (ver número 14 para mais informações). Em modo "Summed" as frequências baixas dos Canais 1&2 são juntas para que não tenha de usar um cabo divisor no caso de ter apenas 1 subwoofer.
12. Interruption Crossover Frequency: Com este interruptor, pode escolher entre x1/x10 o valor de frequência (ver número 4 para mais informações)

ESPECIFICAÇÖES

Alimentação: AC 230 V, 50Hz

Fusível: Fusível de vidro 20mm 250V 500mA lento

Resposta de Frequencia: 20Hz a 20kHz, +0/-0.5 dB

THD + Ruido: <0.004% @ 1kHz, 4dB

Récio S/R (IHF-A): >90dB @ 1kHz.

Entradas Linha: 1V @ 10kΩ

Saidas: 1V @ 600Ω

Frequências de Crossover: 45 - 960 Hz (modo normal)

450-9600 Hz (modo x10)

Dimensoes: 483(W) x 44(H) x 136(D) mm

Peso: 2kg

Estas informacoes estáu sujeitas a alteracoes sem aviso previo

Pode fazer download da versão mais recente deste manual noypasso: www.beglec.com
