BEDIENUNGSANLEITUNG BT-575W JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

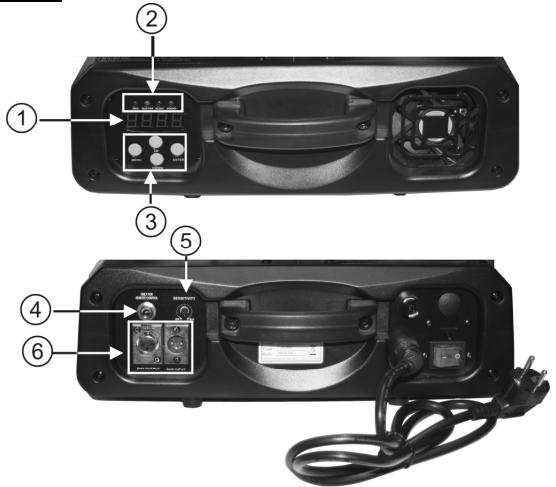

INSTELLEN VAN HET TOESTEL

Bedieningspaneel:

TECHNISCHE KENMERKEN

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb thesebes BriteQ®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochigkeiten, die these Gerät bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstörnt und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Leistungsfähiger und intelligenter Moving Wash für den Einsatz in Diskotheken, Theater, Studio und Verleihfirmen
• 16 DMX-Kanäe: (Pan * Tilt * Geschwindigkeit * Dimmer * Shutter/Stroboskop * Farbe * Zyan * Magenta * Gelb * voreingestellte CMY-Farben * CMY-Geschwindigkeit * diagonale Linsen-Rotation + Frost * Zoom * Pan 16bit * Tilt 16bit * Zurücksetzen + Ferngesteuerte Lampe AN/AUS)
• Kann im Master/Slave-Modus mit eingebauten Programmen und optionalen Controller CA-8 verwendet werden
• Eingebaute Menus mit 4-stelligem blauen LED-Display
  Weiche 540^ Pan- und 270^ Tilt-Bewegungen
  CMY Farbmischer: Zyan 0-100% * Magenta 0-100% * Gelb 0-100%
• Zusätzliches Farbrad mit 9 dichroitischen Farben
• Wahlbarer Frostfilter und diagonale Linse + DMX-Zoom 11° bis 28°
• Dimmer 0-100% + variable Stroboskopgeschwindigkeit
• Einfache Steuerung mit unserem Scanmaster 1612, iLEAD-Controller oder einem beliebigen anderen DMX-Controller

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Soltte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:
Bedienungsanleitung
BT-575W Gerat

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern Sie keines der Gehauseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Sie Reparaturen dem qualifizierten Kundendienst.
Das Blitzsymbol im Drieieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.
Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol stelt fest: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muß mehr als 1 Meter sein.

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollene,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entwickert von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Die Oberflächentemperatur kann bis zu 85^ erreichen, Gerät während des Betriebs nicht mit bloßen Händen anfassen.
• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen, 10 Minuten Abkuhlzeit einhalten.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitaum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüften lassen.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
  AusschlieBlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerat nicht benutzen und mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

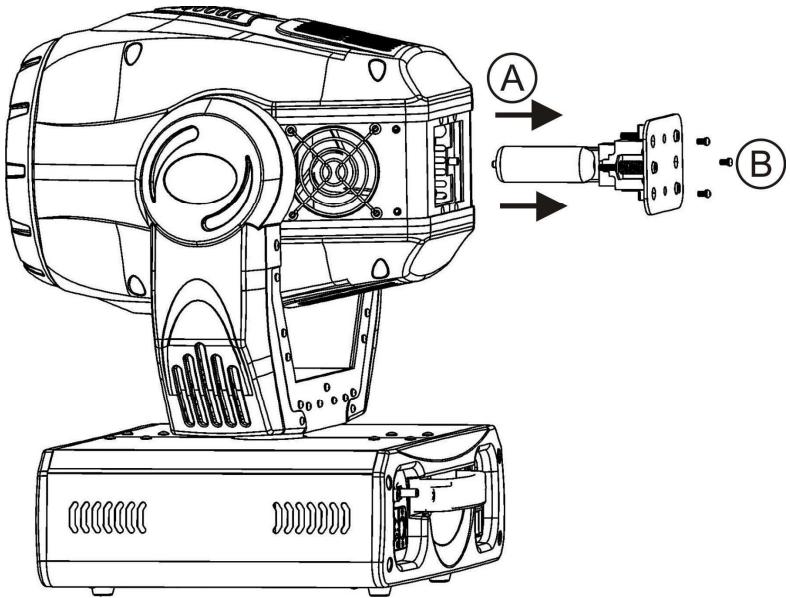

EINSETZEN/AUSTAUSCHEN DER LICHQUEILLE

Bei Austausch oder Ersatz der Lichtquelle Gerä für mindestens 15 Minuten abkühlen lessen. Stets Netzsteckerziehen und vom Stromkreis trennen! Stets gleichartige Ersatzteile (Lichtquelle, Sicherung etc) verwenden. Original-Ersatzteileverwendungen.

• Gerä ausschalten und Netzsteckerziehen.
• Etwa 15 Minuten abwarten, bis sich das Gerät abgekühlt hat.
• Öffnen sie das Lampenfach auf der Rückseite des Gerätes mit den Schrauben X, Y und Z (siehe A und B auf dem unteren Bild )
• Alte Lichtquelle entfernen (Lichtquelle nicht berühren, wenn geß).

Achtung! Geräteaufkreber oder in Technischen Einzelheiten in dieser Bedienungsanleitung befragen, welcheer Typ Lichtquelle verwandt werden muss. Keinesfalls Lichtquelle mit higherer Wattzahl einsetzen!

Lichtquelle nicht mit bloßen Händen berühren! Das fuhrt zu einer dramatischen Verkurzung der Lebensdauer der Lichtquelle. Sollen Sie die Lichtquelle noch einmal berührt haben, mit etwas Brennspiritus reinigen und gut abwischen.
- Neue Leuchtquelle einsetzen und sicherstellen, dass keine Kabel berührt werden.
Schlieben sie das Lampenfach mit den 3 Schrauben X, Y und Z
- Stellen sie sicher, das die Lampe in der Mitte des Reflektors sitzt. Schalten sie das Gerä ein und justieren sie die Lampe mit Hilfe der Schrauben A, B und C, an der Rückseite des Gerätes. (siehe Punkt B auf dem unteren Bild)
Fertig!

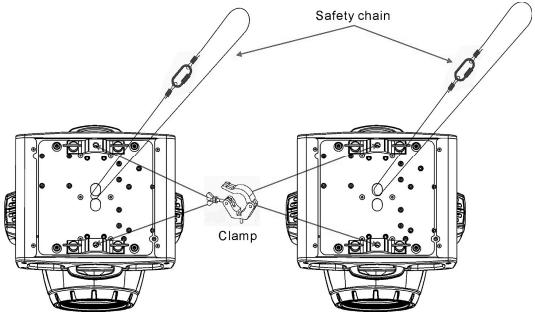

ÜBERKOPF-MONTAGE

Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführten halten. Unvorschäftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprachende Erfahrung!

Belastungsgrenzen müssen beachet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte

Gerat muß in regelmäßigen Abständen überprüft werden.

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installieren,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewährte Position wenigerstens das 10-fache Gerätegewicht aufnahmen kann.
• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
• Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muß bisherungen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

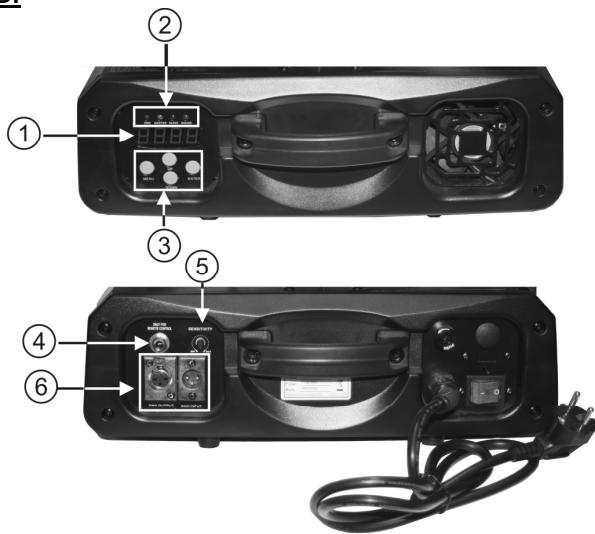

EINSTELLEN DES GERÄTS

• BEDIENFELD:

1. DISPLAY zeit die verschiedene Menüss sowie ausgewählte Funktionen.
2. LEDs

DMX	An	Gegenwärtig DMX Eingang
HAUPTGERÄT	An	Hauptgerät in Betrieb
UNTERGERÄT	An	Untergerät in Betrieb
TON	Blinkt	Tonsteuerung

1. TASTEN

MENÜ	Zur Auswahl der Programmfungen
ABWÄRTS	Zurück in den gewährten Funktionen
AUFWÄRTS	Vorwärts in den gewährten Funktionen
EINGABE	Bestätigung der gewährten Funktionen

1. Eingang Fernsteuerung: Schließen Sie die wahlweise CA-8 Fernsteuerung an der 1/4" Mikrofonbuchse zur Steuerung von Stand-by, Funktion und Modus an.
2. EMPFINDLICHKEIT: Zur Einstellung der Empfindlichkeit des Mikrofons im Einzel- oder Reihenbetrieb.

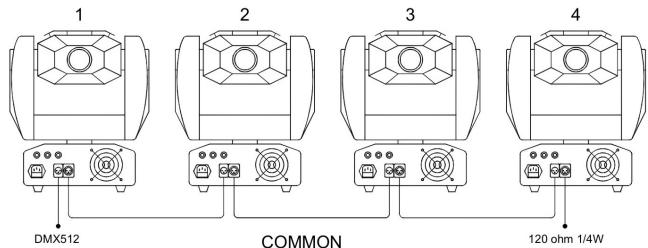

3. DMX AUSGANG/EINGANG: Zur DMX512 Verbindung der Geräte wird Verwendung qualitat hochwertiger 3-Stift XLR M/F abgeglichener Kabel empfohlen.

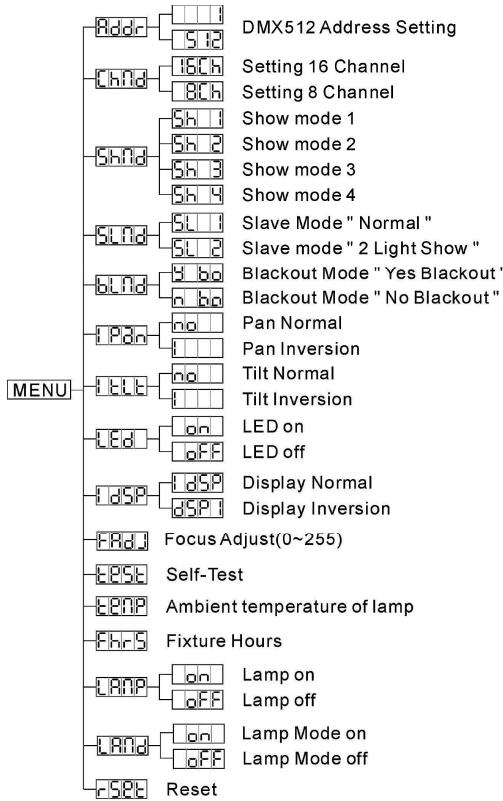

HAUPTMENU:

• Zur Auswahl jeglicher voreingestellter Funktion MENU-Taste so lange drücken, bis das gewünschte Display angezeigt wird.
• Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.
• Mit ABWÄRTS und AUFWÄRTS Betriebsart wahren.
• Sobald die gewünschte Betriebsart ausgewählt wurde, mit EINGABE (ENTER) bestätigten. Nach 8 Sekunden kehr das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderung mit MENTÜ-Taste. Die Hauptfunktionen sind rechts abgebildet.

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in DMX Einstellung.

• MENU-Taste drucken bis Rddr im Display angezeigt wird.
  EINGABE (ENTER) drücken und das Display beginnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS die DMX512 Adresse verändern.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drucken.

Channel Mode

• Drücken Sie MENU, bis Lhild im Display angezeigt wird.
• Drucken Sie ENTER, damit beginnt das Display zu blinken.
• Mit DOWN und UP wahlen Sie den [16-Kanal) oder [8-Kanal) Modus.
• Nach der Modusauswahl drucken Sie ENTER zum Einstellen

(oder zur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabe innerhalb 8 Sekunden).

Rückkehr zu den Funktionen ohne Veränderung mit erneutem Tastendruck auf MENU.

Shad Showbetrieb

Zur Auswahldes Showbetriebs in Einzel- oder Reihenbetrieb.

• MENU-Taste drücken bis Shnd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Show 1), (Show 2), (show 3) oder (show 4) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung). Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drucken.

Show 1-Bodenmontage,Neigungswinkel 210^

Show 2-Deckemontage,Neigungswinkel 90^

Show 3 - Montage auf dem Lautsprecher,

Der Scheinwerfer ist stets auf das Publikum ausgerichtet, beispielewe vor der Bühne. Schwenkwinkel (von links nach rechts): 160^ . Neigungswinkel: 90^ ( 60^ oberhalb des Horizonts, 30^ unterhalb des Horizonts).

Show 4 - Montage unter der Decke.

Der Scheinwerfer projeziert hauptsächlich vor der Bühne. Schwenkwinkel (von links nach rechts): 160^ . Neigungswinkel: 90^ (vertical, vorn 75^ , hinter 15^ ).

SLnd Reihenbetrieb

Untergerät arbeitet entgegengesetzt oder synchron mit dem Hauptgerät.

• MENU-Taste drücken bis 5.1.1d im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
  Mit AUFWARTS und ABWARTS (Normal) oder (2 Lightshow) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

BLND Blackout

Blackout: Wird kein DMX-Signal erkannt, Goes das Gerät in Blackout und wartet auf das DMX-Signal.
Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Einzelbetrieb um.

• MENU-Taste drücken bis blnd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
  Mit AUFWARTS und ABWARTS (Blackout ein) oder in bo (kein Blackout) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

IPan SchwenkUmkehrung

Normal: Schwenkbewegung ist nicht umgekehrt.

Schwenk Umkehrung: Schwenkbewegung ist umgekehrt.

• MENU-Taste drucken bis Pan im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Schwenk Umkehrung) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

IeLNeigung Umkehrung

Normal: Neigungsbewegung ist nicht umgekehrt.

Neigung Umkehrung: Neigungsbewegung ist umgekehrt.

• MENTÜ-Taste drücken bis TEL im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Neigung Umkehrung) einstehen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

LED Display

Display an: Display ist ständig eingeschaltet.

Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.

• MENü-Taste drucken bis LEDs im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drucken.

dSP Display Umkehrung

Display Normal: Display ist lesbar, wenn Gerät auf dem Boden installiert ist.

Display Umkehrung: Display ist lesbar, wenn Gerät auf dem Kopf stehend installiert ist.

• MENU-Tastedrücken bis DsP im Display blinkt (Normal Display).
• Mit EINGABE (ENTER) zu Betriebsart [DSP] (Display Umkehrung) umschalten, die Einstellung wird nach 8 Sekunden automatisch gespeichert oder EINGABE (ENTER) erneut drücken und so zu [DSP] (Normal Display) zurückkehren.

Zur Rückkehr zu den Funktionen MENU-Taste drücken.

FAD

Focus Justierung

Wird benutzt, um den Lichtstrahl zu fokussieren.

• MENU-Taste drucken bis [FAD] Im Display erscheint
• ENTER Taste drucken, das Display beginnnt zu blinken.
• Mit der DOWN und UP Taste können sie einen Wert von 0 bis 255 einstellen.
• Wenn sie den Wert eingestellt haben, drücken sie die ENTER Taste zum speichern. (drücken sie nicht innerhalb von 8 Sekunden die ENTER Taste, keht das Programm zur Hauptfunktion zusammen). Zur Rückkehr zu den Funktionen MENU Tast drucken.

EESSELsblstest

Zur Aktivierung des eingebauten Selftest-Programms, das alle Möglichkeit des Geräts anziegt.

• MENU-Taste drucken bis LeSE im Display blinkt.
• Mit EINGABE (ENTER) Selfsttest starten.
• Zur Rückkehr zu den Funktionen MENU-Taste drücken.

Anzeige der Temperatur im Beleuchungskörper

• Drucken Sie MENU, bis EPN im Display blinkt
• Mit ENTER wird die Umgebungstemperatur des Beleuchtungskorpers im Display angezeigt.
• Rückkehr zu den Funktionen mit erneutem Tastendruck auf MENU.

Stundenzahler

Zur Anzeige der Arbeitsstunden des Geräts.

• MENU-Taste drücken bis Fhr5 im Display blinkt.
• Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Lamp Display

ON/OFF schalten des Beleuchtungskörpers, damit die Lampe durch den Lüfter vor Transport heruntergekühlt werden kann

• Drucken Sie MENU, bis LAnP im Display blinkt.
• Mit ENTER beginnt das Display zu blinken.
• Mit DOWN und UP wahren Sie on (Lampe on) oder off (Lampe off) Modus.
• Nach der Modusauswahl drücken Sie ENTER zur Einstellung (oder zur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabe innerhalb 8 Sekunden).
• Rückkehr zu den Funktionen ohne Veränderung mit erneutem Tastendruck auf MENU.

Lampen Modus

• MENU Taste drucken bis Land im Display erscheidt.
• ENTER Taste drucken, bis das Display blinkt.
• Mit der DOWN und UP Taste wahlen sie on (Lampen Modus an ) oder off (Lampen Modus aus)
• Nach der Modusauswahl drucken Sie ENTER zur Einstellung (oder zur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabe innerhalb 8 Sekunden). Rückkehr zu den Funktionen ohne Veränderung mit erneutem Tastendruck auf MENU.

Zurückstellung

Zur erzwungen Rückstellung des Geräts.

• MENU-Taste drucken bis -SPE im display blinkt.
• Mit EINGABE (ENTER) alle Einstellungen in die Standardeinstellungen zurücksetzen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Bitte lesen Sie auch im Kapitel DMX-Kanal-Konfiguration über Rückstellung in DMX nach.

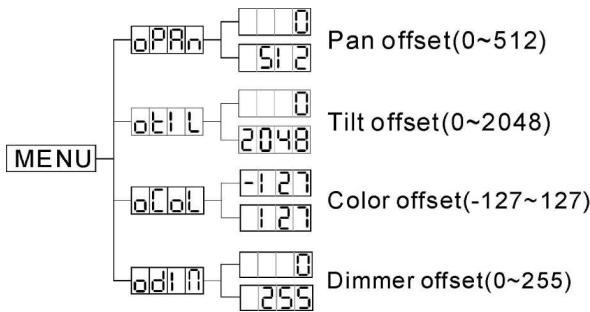

E POSITION

ADJUST

• Halten Sie MENU für weniger stens 5 Sekunden gedrückt, um den Offsetmodus aufzurufen.
• Nun können Sie die home position (das ist die Nullstellung) einstellen.
• Zur Einstellung der Gobo und Farbe home position laisse Sie erst den FRdu Modus ablaufen.
  Die Funktionen sind nachstehend erklart:

Pan offset

• Halten Sie MENU für weniger stens 5 Sekunden zur Aktivierung des Offsetmodus gedrück.
• Drücken Sie DOWN und UP, bis [P] im Display angezeigt wird.
• Drucken Sie ENTER, bis das Display blinkt.
• Mit DOWN und UP stellen Sie die pan home position ein.
• Nach Auswahl der Position drücken Sie ENTER zur Einstellung ODER kehren automatisch zu den Offsetfunktionen ohne Veränderung mit Tastendruck auf MENU darüber.

Zur Rückkehr zu den Hauptfunktionen ohne Veränderung 8 Sekunden abwarten.

Tilt offset

• Halten Sie MENU für wenigerstens 5 Sekunden zur Aktivierung des Offsetmodus gedrückt.
• Drücken Sie DOWN und UP, bis im Display angezeigt wird.
• Drücken Sie ENTER, bis das Display blinkt.
• Mit DOWN und UP stellen Sie die tilt home position ein.
• Nach Auswah der Position drucken Sie ENTER zur Einstellung ODER kehren automatisch zu den Offsetfunktionen ohne Veränderung mit Tastendruck auf MENU zusück. Zur Rückkehr zu den Hauptfunktionen ohne Veränderung 8 Sekunden abwarten.

Color offset

• Halten Sie MENU für wenigerstens 5 Sekunden zur Aktivierung des Offsetmodus gedrückt.
• Drücken Sie DOWN und UP, bis [ob] im Display angezeigt wird.
• Drucken Sie ENTER, bis das Display blinkt.
• Mit DOWN und UP stellen Sie die Farbe home position ein.
• Nach Auswahl der Farbe drücken Sie ENTER zur Einstellung ODER kehren automatisch zu den Offsetfunktionen ohne Veränderung mitTastendruck auf MENU zrück. Zur Rückkehr zu den Hauptfunktionen ohne Veränderung 8 Sekunden abwarten.

Dimmer offset

• Halten Sie MENU für wenigerstens 5 Sekunden zur Aktivierung des Offsetmodus gedrückt.
• Drücken Sie DOWN und UP, bis 00:00 am Display angezeigt wird.
• Drucken Sie ENTER, bis das Display blinkt.
• Drücken sie die DOWN und UP Taste bis sie den Dimmer eingestellt haben (0~255).
• Nach Auswahl des Dimmer Wertes drücken Sie ENTER zur Speicherung der Einstellung ODER kehren automatisch zu den Offsetfunktionen ohne Veränderung mit Tastendruck auf MENU zurück. Zur Rückkehr zu den Hauptfunktionen ohne Veränderung 8 Sekunden abwarten.

ANSCHLUSS DES GERÄTS MIT DMX

Das DMX-Protocoll ist einweit verbreitetes Hochgeschwindigkeits-Signal zur Steuerung von intelligenten Beleuchtungsanlagen. DMX Controller und sümmtliche Lichteffekte müssen mit einem hochwertigen XLR M/F abgegliichenen Kabel (z.B. BriteQ ref. 7-0063)in Reihe geschalte sein. Zur Verhinderung von unerwünschenten Effekten durch Störungen muss ein 90 bis 120 Endwiderstand verwandt werden. Niemals Y-Splitter-Kabel verwenden, das Funktioniert einfach nicht!

Jeder Lichteffekt in der Reihenschaltung bestehtigt seine eigene Startadresse, so dass他们在 Kommando vom Controller auch erreichen und dekodiert werden können.

EINSTELLEN DER RICHTIGEN STARTADRESSE:

Bitte im vorherigen Kapitel (DMX-512 Adresse eingestellt wird. Die Startadresse jeges einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unwilling, Ihn in dieser Bedienungsanleitung zu erklaren, welche Startadresse Sie einzustellen haben. Das hangt vollständig von dem verwandten Controller ab... Also,itte lessen Sie in der Bedienungsanleitung Ihres DMX Controllers nach, wie die Startadresse einzustellen ist.

Die Werte unter, werden nach ca. 5 Sekunden wirsam:

• Für DMX Reset, setzen sie den DMX Wert von CH-16 auf 200-209
• Für DMX Lampe an, setzen sie den DMX Wert von CH-16 auf 130-139.
• Für DMX Lampe aus, setzen sie den DMX Wert von CH-16 auf 230-239

8-Kanal Modus

DMX-512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Shutter	Effect Wheel	Color	CYM Color Mix /Macro	Dimmer	Zoom
540°	270°	248-255 Open	240-255 Frost	255 Fast	128-255 Macro	255 100%	255 28°
		132-247 free shutter			124-127 Color31
					120-123 Color30
					116-119 Color29
					112-115 Color28
		131 Fast shutter	033-239 Beam Shape Rotation	192 Slow	108-111 Color27
				191 Slow	104-107 Color26
					100-103 Color25
					096-099 Color24
					092-095 Color23
					088-091 Color22
					084-087 Color21
					080-083 Color20
					076-079 Color19
					072-075 Color18
					068-071 Color17
					064-067 Color16
					060-063 Color15
					056-059 Color14
					052-055 Color13
					048-051 Color12
					044-047 Color11
		135°	016 Slow shutter	016-032 Beam Shpe	040-043 Color10
					036-039 Color9
					032-035 Color8
					028-031 Color7
					024-027 Color6
		008-015 Open	008-015 Open	037-054 Yellow	020-023 Color5
					016-019 Color4
					012-015 Color3
					008-011 Color2
					004-007 Color1
		0°	000-007 Blackout	000-018 White	000-003 White	000 0%	0 7°

BEDIENUNG DES GERÄTS

Bei jedem Einschalten wird auf dem Display 575U angezeigt und sümmtliche Motoren begeben sich in Ausgangsstellung. Für etwa 20 Sekunden horen Sie einige Betriebsgeräusche. Danach ist das Gerät betriebsbereit und kann DMX-Signale empfangen oder die eingebauten Programme abspielen.

Sie konnen das Gerät auf 3 verschiedene Weisen bedienen:

O Als Haupt-/Untergerat mit eingebauten, vorprogrammierten Funktionen
Mit Easy Controller
Mit Universal DMX Controller
Mit iLead controller ( 8 Kanal Modus )

ALS HAUPT-/UNTERGERÄT MIT EINGEBAUTEN, VORPROGRAMMIERTEN

FUNKTIONEN:

Auswahl dieser Funktion, falls Sie eine unverzügliche Show ablaufen setzen wollen. Durch Verbindung der Geräte in Haupt-/Untergeräte steuert das ersten Gerät die nachfolgenden Geräte und erzeugt eine automatische, tongesteuerte, synchronisierte Lightshow. Am DMX Eingang ist nichts angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchron mit der Musik.

Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn Betriebsart Blackout im Menu des Hauptgerats AUSgeschaltst ist, anderenfalls passiert gar nichts! Mehr dazuitte im Kapitel „Hauptmenu" nachlesen.

• HAUPTGERÄT hat 2 eingebraute Shows: Sie können (Show 1), (Show 2), (Show 3) oder (show 4) direkt im Menu des Hauptgeräts auswahlen.

• UTERGERÄTE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergerät eingestellt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen einführen (Schwenk/Neigung des Untergeräts ist umgekehrt) → im Menu der Untergeräte zu Option SLND gehen und auswahlen:

NormalUntergerat: Untergeraatarbeitet synchron mit Hauptgeraat.
2 Lightshow: Untergerät arbeitet umgekehrt vom Hauptgerät.

Bei Verwendung in Betriebsart Haupt-/Untergerät empfehlen wir dringend die Verwendung unseres CA-8 „Easy Controller". Dessen keinen Controller einfach an der 1/4" Buchse des Hauptgeräts anschließen und dann folgende Funktionen steuer:

Stand-by	Blackout des Geräts
Funktion	Strobe 1.Gobo / Color sync. strobe 2-sync. strobe 3.Two-light strobe	X/Y bewegte Show Modusauswahl (Show 1 ~ Show 4 ) Einzelheiten unter Showmodus in 4.2 Main Function	Farbwechsel	X/Y Bewegungseinstellung 1.Panposition 2.Tiltposition Erst Master einstellen, dann Slaveposition einstellen.
Modus	Sound 1 (LED off)	Sound 2 (LED blinkt normal)	Langsam/Sound 3 (LED on)	Position/ Latch (LED blinkt Schnell)

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerä ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile,müssen fest angezogen und rosfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken) dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung mösen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen

• Reinigung der inneren und außeren optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungspintervaelhängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger saubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifizierten Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung: AC 230V, 50Hz

Sicherung: 10 A/250V

Klangregler: Eingebautes Mikrofon

Pan/Tilt: 540^ / 270^ mit automatischer Korrektur

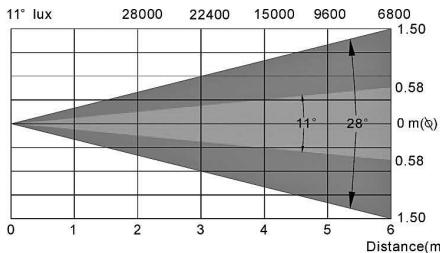

Abstrahlwinkel: 11-28°

DMX Anschlasse: 3-pin XLR Stecker/Buchse

Lichtquelle MSR 575/2

Abmessungen: 428 × 387 × 491 ~mm

Gewicht: 30,5 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
