BEDIENUNGSANLEITUNG BT-575S JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

TECHNISCHE KENMERKEN

BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these BriteQ®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochlkeiten, die these Gerät bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Leistungsstarker intelligenter Moving-Head Scheinwerfer für Discotheken und Verleihfirmen
• 16 DMX Kanäle (pan - tilt - pan/tilt Geschwindigkeit - dimmer - shutter/strobe - color - gobo1 - gobo2 - gobo Drehung - prism - prism Drehung - focus - pan 16bit - tilt 16bit - reset + Lampe on/off)
• Kann auf 8 oder 16 DMX Kanäle (iSolution Kompatibilität) umgeschaltet werden
• DMX Fernaddressierung
• Sanfes 540^ panning und 270^ tilt Bewegungen mit automatischer Korrektureinstellung
• 7 rotierende, austauschbare gobos + offen + 9 feststehende, austauschbare gobos (D=26,8mm)
  9 Farben + weiß und entsprechlich schneller Regenbogeneeffekt
• 3-fach Prisma, in beiden Richtungen mit entsprechlicher Geschwindigkeit drehbar
• Menügesteuertes blaes LED Display kann on/off geschaltet werden

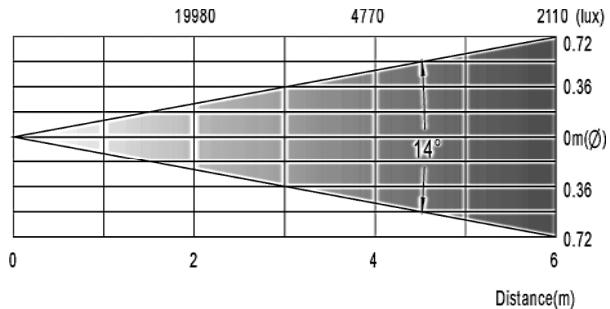

  14° Abstrahlwinkel mit Fokuseinstellung über DMX Steuerung
• Blackout und schneller Strobeeffekt bis zu 10 Blitze/Sekunde
  Sanftes Dimmen 0-100%
• Kann in Master/Slave Modus mit eingebauten mikrofongesteuerten Programmen eingesetzt werden
• Optionale CA-8 Steuerung für entsprechiche Betriebsarten verfügbar, einschließlich: Blackout, verschiedene Stroboskopprogramme, manuelle Color/Gobo Auschwitz, Programmauswahl und Langsam-/ Schnell-Modus.
• Lüfterkuhlung und elektronischer Überhitzungsschutz

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
BT575SGerat
2 Halters

SICHERHEITSHINWEISE

CAUTION

K OF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern Sie keines der Gehauseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreeieck weist den Benutzer darauf auf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol stellt fest: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muß mehr als 1 Meter sein.

• Aus Umweltschutzgrunden, Verpackungitte wiederverwenden, oder richtig trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen让他们, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollente,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Die Oberflächentemperatur kann bis zu 85^ erreichen, Gerät während des Betriebs nicht mit bloßen Händen anfassen.
• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen, 10 Minuten Abkuhlzeit einhalten.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
  Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

EINSETZEN/AUSTAUSCHEN DER LICHQUEILLE

Bei Austausch oder Ersatz der Lichtquelle Gerät für mindestens 15 Minuten abkühlen halten. Stets Netzstecker ziehen und vom Stromkreis trennen! Stets gleichartige

Ersatzteile (Lichtquelle, Sicherung etc) verwenden.

Original-Ersatzteile verwenden.

• Gerät ausschalten und Netzsteckerziehen.
• Etna 15 Minuten abwarten, bis sich das Gerät abgekühlt hat.

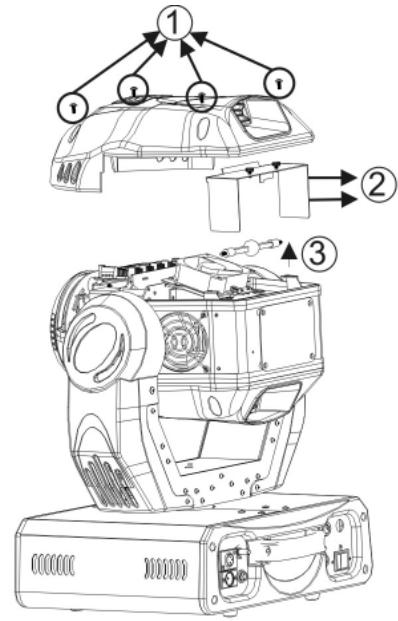

• Obere Kunststoffdeckung abnehmer (4 Schrauben). (Nr. 1 auf nachstehendem Foto)
• Metalplatte über der Lichtquelle entfernen (2 Schrauben), siehe Zeichnung (Nr. 2) für genaue Position.
• Alte Lichtquelle entfernen (Lichtquelle nicht berühren, wenn heiß). (Nr. 3 auf Foto)

Achtung! Geräteaufkreber oder in Technischen Einzelheiten in dieser Bedienungsanleitung befragen, welche Typ Lichtquelle verwandt werden muss. Keinesfalls Lichtquelle mit higherer Wattzahl einsetzen!

• Lichtquelle nicht mit bloßen Händen berühren! Das führt zu einer dramatischen Verkurzung der Lebensdauer der Lichtquelle. Sollen Sie die Lichtquelle noch einmal berührt haben, mit etwas Brennspiritus reinigen und gut abwischen.
• Neue Leuchtquelle einsetzen und sicherstellen, dass keine Kabel berührt werden.
• Metallplatte mit den beiden Schrauben zusücksetzen.
• Kunststoffdeckung mit den 4 Schrauben wieder zusücksetzen.
  Fertig!

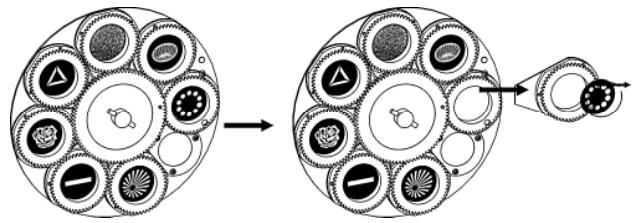

AUSTAUSCH DER ROTIERENDEN GOBOS

ACHTUNG: Einsetzen der Gobos nur, wenn das Gerät ausgeschaltet ist!

Keinesfalls Schrauben der rotierenden Gobos losen, da diese auch die Kugellager öffnet.

Eine Reparatur ist ausgesprochen schwierig!

• Gerät ausschalten und Netzsteckerziehen.
• Obere Kunststoffdeckung abnehmen (4 Schrauben).
• Gobopalette lokalisieren und Befestigungsring des Gobos, das Sie auswechseln wollen, mit geeigneten Werkzeug entfern.
• Altes Gobo entfern und neues Gobo einsetzen.
• Befestigungsring zusammen und auf der Vorderseite des Gobos einsetzen.
  Fertig!

ÜBERKOPF-MONTAGE

Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren setzen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
- Sicherstellen, dass sich keine unbefugten Personen unterhalb des Gerats befinden, während es installiert oder gewartet wird.
- Gerät in gut belufteter Position installieren,weit enternt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
- Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
- Vor Montage sicherstellen, dass die gewährte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
- Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
- Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollen auf gar keinen Fall in Betracht gezogen werden!
- Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
- Betreiber muß sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
- Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

EINSTELLEN DES GERÄTS

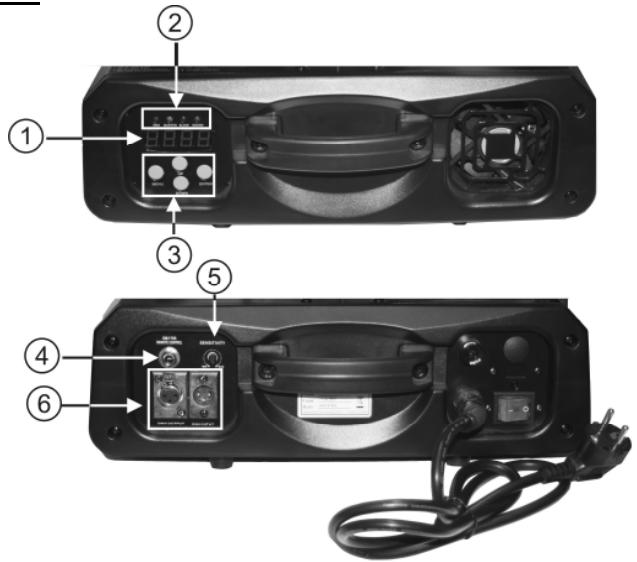

• BEDIENFELD:

1. DISPLAY zeigt die verschiedene Menus sowie ausgewählte Funktionen.
2. LEDs

DMX	An	Gegenwärtig DMX Eingang
HAUPTGERÄT	An	Hauptgerät in Betrieb
UNTERGERÄT	An	Untergerät in Betrieb
TON	Blinkt	Tonsteuerung

1. TASTEN

MENÜ	Zur Auswahl der Programm Funktionen
ABWÄRTS	Zurück in den gewährten Funktionen
AUFWÄRTS	Vorwarts in den gewährten Funktionen
EINGABE	Bestätigung der gewährten Funktionen

1. Eingang Fernsteuerung: Schlieben Sie die wahlweise CA-8 Fernsteuerung an der 1/4" Mikrofonbuchse zur Steuerung von Stand-by, Funktion und Modus an.
2. EMPFINDLICHKEIT: Zur Einstellung der Empfindlichkeit des Mikrofons im Einzel- oder Reihenbetrieb.

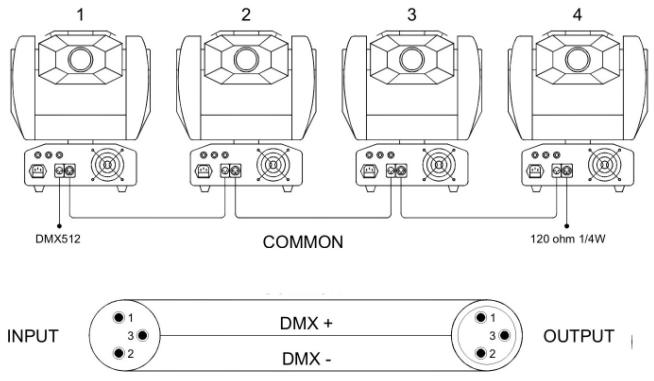

3. DMX AUSGANG/EINGANG: Zur DMX512 Verbindung der Geräte wird Verwendung qualitat hochwertiger 3-Stift XLR M/F abgegliechener Kabel empfohlen.

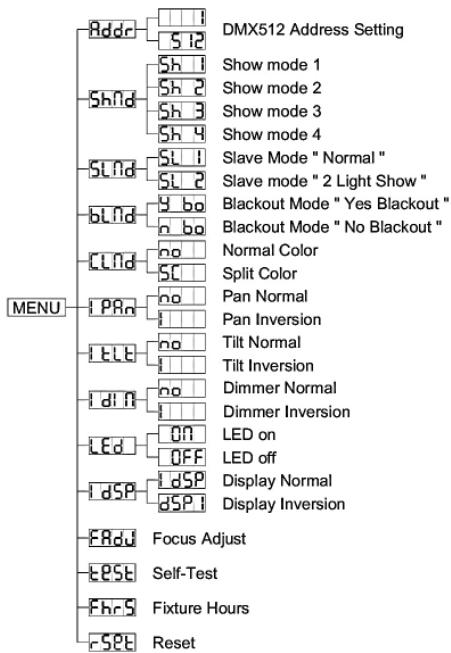

HAUPTMENU:

Zur Auswahl jeglicher voreingestellter Funktion MENü-Taste so lange drucken, bis das gewünschte Display angezeigt wird.
- Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.
- Mit ABWÄRTS und AUFWÄRTS Betriebsart wahlen.
- Sobald die gewünschte Betriebsart ausgewählt wurde, mit EINGABE (ENTER) bestätigen. Nach 8 Sekunden kehr das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderung mit MENÜ-Taste. Die Hauptfunktionen sind rechts abgebildet.

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in DMX

Einstellung

• MENU-Taste drücken bis Addr im Display angezeigt wird.
• EINGABE (ENTER) drücken und das Display beginnnt zu blinken.
  Mit ABWARTS und AUFWARTS die DMX512 Adresse verändern.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Channel Mode

• Drücken Sie MENU, bis [hɪd] im Display angezeigt wird.
• Drucken Sie ENTER, damit beginnnt das Display zu blinken.
• Mit DOWN und UP wahlen Sie den 16CH (16-Kanal) oder BCH (8-Kanal) Modus.
• Nach der Modusauswahl drucken Sie ENTER zum Einstellen (oder zur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabe innerhalb 8 Sekunden). Rückkehr zu den Funktionen ohne Veränderung mit erneutem Tastendruck auf MENU.

Showbetrieb

Zur Auswahl des Showbetriebs in Einzel- oder Reihenbetrieb.

• MENU-Taste drucken bis 5hnd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Show 1), (show 2), (show 3) oder (show 4) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENTÜ-Taste erneut drücken.

Sh

Show 1-Bodenmontage,Neigungswinkel 210^

Sh 2

Show 2 - Deckemontage, Neigungswinkel 90^ .

Sh 3

Show 3 - Montage auf dem Lautspricher,

Der Scheinwerfer ist stets auf das Publikum ausgerichtet, beispisse vor der Bühne.

Schwenkinkel (von links nach rechts): 160^ . Neigungswinkel: 90^ ( 60^ oberhalb des Horizonts, 30^ unterhalb des Horizonts).

5n 4

Show 4 - Montage unter der Decke.

Der Scheinwerfer projeziert hauptsächlich vor der Bühne. Schwenkwinkel (von links nach rechts): 160^ . Neigungswinkel: 90^ (vertical, vom 75^ , hinter 15^ ).

Reihenbetrieb

Untergerät arbeitet entgegengesetzt oder synchron mit dem Hauptgerät.

• MENTÜ-Taste drücken bis 5ND im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
  Mit AUFWARTS und ABWARTS (Normal) oder (2 Lightshow) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENTÜ-Taste erneut drücken.

Blackout

Blackout: Wird kein DMX-Signal erkannt, Goes das Gerät in Blackout und wartet auf das DMX-Signal.

Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Einzelbetrieb um.

• MENU-Taste drucken bis blnd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Blackout ein) oder (kein Blackout) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Farben

Normal: Nur volle Farben konnen ausgewählt werden.

Farbspaltung: Volle Farben sowie 2 auf der Farbenpalettebebeneinander liegende Farben konnen ausgewählt werden.

• MENU-Taste drucken bis Lnd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
  Mit AUFWARTS und ABWARTS (Normal) oder (Farbspaltung) auswahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drucken.

Schwenk Umkehrung

Normal: Schwenkbewegung ist nicht umgekehrt.

Schwenk Umkehrung: Schwenkbewegung ist umgekehrt.

• MENU-Taste drucken bis PAn im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
  Mit AUFWARTS und ABWARTS (Normal) oder (Schwenk Umkehrung) auswahlen
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Neigung Umkehrung

Normal: Neigungsbewegung ist nicht umgekehrt.

Neigung Umkehrung: Neigungsbewegung ist umgekehrt.

• MENU-Taste drucken bis ™L im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Neigung Umkehrung) einstehen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

LED Display

Display an: Display ist ständig eingeschaltet.
Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.
- MENU-Taste drucken bis Ed im Display erscheint.
- Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
- Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) auswahlen.
- Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).
Zur Rückkehr zu den Funktionen ohne Veränderung MENü-Taste erneut drücken.

Display Umkehrung

Display Normal: Display ist lesbar, wenn Gerät auf dem Boden installiert ist.

Display Umkehrung: Display ist lesbar, wenn Gerät auf dem Kopf stehend installiert ist.

• MENU-Taste drucken bis DSP im Display blinkt (Normal Display).
• Mit EINGABE (ENTER) zu Betriebsart DSPI (Display Umkehrung) umschalten, die Einstellung wird nach 8 Sekunden automatisch gespeichert oder EINGABE (ENTER) erneut drücken und so zu DSPI (Normal Display) zurückkehren.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Fokuseinstellung der Gobos auf Goborad 1

• Drücken Sie MENU, bis FAD im Display blinkt.
• Mit ENTER stellt sich das Gerät auf "tilt 135°" Position ein
• Mit ENTER stellt sich das Gerät auf "tilt 45°" Position ein
• Mit ENTER stellt sich das Gerät auf “pan 0°” Position ein
• Mit ENTER stellt sich das Gerät auf "pan 90^ " Position ein
• Mit ENTER stellt sich das Gerät auf "pan 180^ " Position ein
• Mit ENTER stellt sich das Gerät auf "pan 270" Position ein
• In den vorherigen 6 Schritten können Sie die Brennweite mit den UP/DOWN Tasten des Geräts einstellen
• Rückkehr zu den Funktionen mit erneutem Tastendruck auf MENU.

Fdd2 Gobo2 focus Adjust

Fokuseinstellung der Gobos auf Goborad 2

• Drucken Sie MENU, bis Fdd im Display blinkt.
• Mit ENTER stellt sich das Gerät auf "tilt 135°" Position ein
• Mit ENTER stellt sich das Gerät auf "tilt 45" Position ein
• Mit ENTER stellt sich das Gerät auf “pan 0” Position ein
• Mit ENTER stellt sich das Gerät auf "pan 90°" Position ein
• Mit ENTER stellt sich das Gerät auf "pan 180^ " Position ein
• Mit ENTER stellt sich das Gerät auf “pan 270°” Position ein
• In den vorherigen 6 Schritten können Sie die Brennweite mit den UP/DOWN Tasten des Geräts einstellen
• Rückkehr zu den Funktionen mit erneutem Tastendruck auf MENU.

ESE Selbstest

Zur Aktivierung des eingebauten Selfstest-Programms, das alle Mochlichkeiten des Gerats anziegt.

• MENU-Taste drucken bis LPS im Display blinkt.
• Mit EINGABE (ENTER) Selfsttest starten.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

Anzeige der Temperatur im Beleuchtingskörper

• Drücken Sie MENU, bis EPN im Display blinkt.
• Mit ENTER wird die Umgebungstemperatur des Beleuchtungsköpers im Display angezeigt.
• Rückkehr zu den Funktionen mit erneutem Tastendruck auf MENU.

Fhr5 Stundenzahler

Zur Anzeige der Arbeitsstunden des Geräts.

• MENU-Taste drucken bis FhrS im Display blinkt.
• Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken.

LAMP Lamp Display

ON/OFF schalten des Beleuchtungskörpers, damit die Lampe durch den Lüfter vor Transport heruntergekühlt werden kann

• Drücken Sie MENU, bis LAnP im Display blinkt.
• Mit ENTER beginnt das Display zu blinken.
• Mit DOWN und UP wahlen Sie on (Lampe on) oder off (Lampe off) Modus.
• Nach der Modusauswahl drucken Sie ENTER zur Einstellung (oder zur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabe innerhalb 8 Sekunden).
• Rückkehr zu den Funktionen ohne Veränderung mit erneutem Tastendruck auf MENU.

rSET Zurückstellung

Zur erzwungenen Rückstellung des Geräts.

• MENU-Taste drucken bis -5pim display blinkt.
• Mit EINGABE (ENTER) alle Einstellungen in die Standardeinstellungen zurücksetzen.
• Zur Rückkehr zu den Funktionen MENU-Taste drucken

Bitte lesen Sie auch im Kapitel DMX-Kanal-Kconfiguration über Rückstellung in DMX nach.

• Halten Sie MENU für wenigerstens 5 Sekunden gedrückt, um den Offsetmodus aufzurufen.
• Nun können Sie die home position (das ist die Nullstellung) einstehen.
• Zur Einstellung der Gobo und Farbe home position laissen Sie erst den Modus ablaufen.
  Die Funktionen sind nachstehend erklärt:

QPA Pan offset

• Halten Sie MENU für wichts 5 Sekunden zur Aktivierung des Offsetmodus gedrückt.
• Drücken Sie DOWN und UP, bis im Display angezeigt wird.
• Drucken Sie ENTER, bis das Display blinkt.
• Mit DOWN und UP stellen Sie die pan home position ein.
• Nach Auswahl der Position drücken Sie ENTER zur Einstellung ODER kehren automatisch zu den Offsetfunktionen ohne Veränderung mit Tastendruck auf MENU darüber.
• Zur Rückkehr zu den Hauptfunktionen ohne Veränderung 8 Sekunden abwarten.

oTIL Tilt offset

• Halten Sie MENU für wenigerstens 5 Sekunden zur Aktivierung des Offsetmodus gedrückt.
• Drücken Sie DOWN und UP, bis 10 L im Display angezeigt wird.
• Drucken Sie ENTER, bis das Display blinkt.
• Mit DOWN und UP stellen Sie die tilt home position ein.
• Nach Auswahl der Position drücken Sie ENTER zur Einstellung ODER kehren automatisch zu den Offsetfunktionen ohne Veränderung mit Tastendruck auf MENU darüber.
  Zur Rückkehr zu den Hauptfunktionen ohne Veränderung 8 Sekunden abwarten.

FADU Einstellen der Brennweite

• Halten Sie MENU für weniger stens 5 Sekunden zur Aktivierung des Offsetmodus gedrückt.
• Drücken Sie DOWN und UP, bis FAdJ im Display angezeigt wird.
• Mit ENTER stellt sich das Gerät auf "tilt 135" Position ein.
• Mit ENTER stellt sich das Gerät auf "tilt 45^ " Position ein.
• Mit ENTER stellt sich das Gerät auf "pan 0^ " Position ein.
• Mit ENTER stellt sich das Gerät auf "pan 90^ " Position ein.
• Mit ENTER stellt sich das Gerät auf "pan 180^ " Position ein.
• Mit ENTER stellt sich das Gerät auf "pan 270^ " Position ein.
• In den vorherigen 6 Schritten können Sie den Brennweite mit den UP/DOWN Tasten des Geräts einstellen.
• Zur Rückkehr zu den Hauptfunktionen ohne Veränderung 8 Sekunden abwarten.

Gobo1 offset

• Halten Sie MENU für weniger stens 5 Sekunden zur Aktivierung des Offsetmodus gedrückt.
• Drücken Sie DOWN und UP, bis ab im Display angezeigt wird.
• Drucken Sie ENTER, bis das Display blinkt.
• Mit DOWN und UP stellen Sie die gobo home position ein.
• Nach Auswahl von gobo1 drücken Sie ENTER zur Einstellung ODER kehren automatisch zu den Offsetfunktionen ohne Veränderung mit Tastendruck auf MENU darüber.
  Zur Rückkehr zu den Hauptfunktionen ohne Veränderung 8 Sekunden abwarten.

Gobo2 offset

• Halten Sie MENU für weniger stens 5 Sekunden zur Aktivierung des Offsetmodus gedrück.
• Drücken Sie DOWN und UP, bis im Display angezeigt wird.
• Drucken Sie ENTER, bis das Display blinkt.
• Mit DOWN und UP stellen Sie die gobo home position ein.
• Nach Auswahl von Gobo2 drücken Sie ENTER zur Einstellung ODER kehren automatisch zu den Offsetfunktionen ohne Veränderung mit Tastendruck auf MENU darüber.
  Zur Rückkehr zu den Hauptfunktionen ohne Veränderung 8 Sekunden abwarten.

Color offset

• Halten Sie MENU für weniger stens 5 Sekunden zur Aktivierung des Offsetmodus gedrückt.
• Drücken Sie DOWN und UP, bis [colim Display angezeigt wird.
• Drucken Sie ENTER, bis das Display blinkt.
• Mit DOWN und UP stellen Sie die Farbe home position ein.
• Nach Auswahl der Farbe drücken Sie ENTER zur Einstellung ODER kehren automatisch zu den Offsetfunktionen ohne Veränderung mitTastendruck auf MENU darüber.
• Zur Rückkehr zu den Hauptfunktionen ohne Veränderung 8 Sekunden abwarten.

ANSCHLUSS DES GERÄTS MIT DMX

Das DMX-Protocoll ist einweit verbreitetes Hochgeschwindigkeits-Signal zur Steuerung von intelligenten Beleuchtungsanlagen. DMX Controller und ähnliche Lichteffekte müssen mit einem hochwertigen XLR M/F abgegliichenen Kabel (z.B. BriteQ ref. 7-0063)in Reihe geschellt sein. Zur Verhinderung von unerwünschenten Effekten durch Störungen muss ein 90 bis 120 Endwiderstand verwandt werden. Niemals Y-Splitter-Kabel verwenden, das Funktioniert einfach nicht!

Jeder Lichteffekt in der Reihenschaltung bestehtigt seine eigene Startadresses, so dass他们在 Kommando vom Controller auch erreichen und dekodiert werden können.

EINSTELLEN DER RICHTIGEN STARTADRESSE:

Bitte im vorherigen Kapitel (DMX-512 Adresse einstehen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jedem einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unwilling, Ihnen in dieser Bedienungsanleitung zu erlören, welche Startadresse Sie einzustellen haben. Das hangt vollständig von dem verwändten Controller ab... Also,itte lessen Sie in der Bedienungsanleitung Ihres DMX Controllers nach, wie die Startadresse einzustellen ist.

1. Für DMX Rückstellung stellen Sie den DMX Wert von CH-8 & CH-16 auf 255 ein, das Gerät stellt sich nach etwa 5 Sekunden darüber.

Für Lampe eingeschaltet stellen Sie den DMX Wert von CH-8 auf 247 & CH-16 auf 255 ein.
Für Lampe ausgeschaltet stellen Sie den DMX Wert von CH-8 auf 239 & CH-16 auf 255 ein

1. Für Farbe soundaktiviert stellen Sie den DMX Wert von CH-6 & CH-7 auf 255 ein.

Für Gobo soundaktiviert stellen Sie den DMX Wert von CH-8 & CH-9 auf 255 ein.

8-Kanal Modus

8 Channels DMX-512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Shutter/Shaking	Gobo	Color	Gobo rotation	Prism/Prism rotation/Dimmer	Focus
540°	270°	240-255 Open	248-255	248-255	248-255 Stopped	255	100%	255
		240-247	247 Fast	247 Fast	247 Fast	245 Fast	Dimmer
		239 Fast shaking(gobo2)	218 Slow	Slow	Slow
		188 Fast	187 Fast	187 Slow	187 Slow
		186 Slow shaking(gobo2)	158 Slow	Slow	158 Slow
		128 Fast	124-127 G15+G9	128 Fast	128 Fast
		185 Fast shaking(gobo1)	120-123 G15+G7	115-127 Pink	115-127 Pink
		132 Slow shaking(gobo1)	100-103 G13+G7	102-114 Light green	102-114 Light green	128 0%	128 0%
		131 Fast shutter	098-099 G13+G5	098-101 UV purple	098-101 UV purple	127 Fast	127 Fast
		131 Fast shutter	088-091 G13+G1	088-091 UV purple	088-091 UV purple	121-134 Stopped	121-134 Stopped
		131 Fast shutter	084-087 G10+G9	084-087 UV purple	084-087 UV purple	120 Slow	120 Slow
		131 Fast shutter	080-083 G10+G7	077-088 Blue	077-088 Blue	120 Slow	120 Slow
		131 Fast shutter	076-079 G10+G5	076-079 UV purple	076-079 UV purple	120 Slow	120 Slow
		131 Fast shutter	072-075 G10+G3	072-075 UV purple	072-075 UV purple	120 Slow	120 Slow
		131 Fast shutter	068-071 G10+G1	064-076 Red	064-076 Red	120 Slow	120 Slow
		131 Fast shutter	064-067 G16	064-067 UV purple	064-067 UV purple	120 Slow	120 Slow
		131 Fast shutter	060-063 G15	060-063 UV purple	060-063 UV purple	120 Slow	120 Slow
		131 Fast shutter	056-059 G14	056-059 UV purple	056-059 UV purple	120 Slow	120 Slow
		131 Fast shutter	052-055 G13	052-055 UV purple	052-055 UV purple	120 Slow	120 Slow
		131 Fast shutter	048-051 G12	048-051 UV purple	048-051 UV purple	120 Slow	120 Slow
		131 Fast shutter	044-047 G11	044-047 UV purple	044-047 UV purple	120 Slow	120 Slow
		131 Fast shutter	040-043 G10	039-050 Light blue	039-050 Light blue	120 Slow	120 Slow
		131 Fast shutter	036-039 G9	036-039 UV purple	036-039 UV purple	120 Slow	120 Slow
		131 Fast shutter	032-035 G8	032-035 UV purple	032-035 UV purple	120 Slow	120 Slow
		131 Fast shutter	028-031 G7	028-031 UV purple	028-031 UV purple	120 Slow	120 Slow
		131 Fast shutter	024-027 G6	024-027 UV purple	024-027 UV purple	120 Slow	120 Slow
		131 Fast shutter	020-023 G5	020-023 UV purple	020-023 UV purple	120 Slow	120 Slow
		131 Fast shutter	016-019 G4	016-019 UV purple	016-019 UV purple	120 Slow	120 Slow
		131 Fast shutter	012-015 G3	012-015 UV purple	012-015 UV purple	120 Slow	120 Slow
		131 Fast shutter	008-011 G2	008-011 UV purple	008-011 UV purple	120 Slow	120 Slow
		131 Fast shutter	004-007 G1	004-007 UV purple	004-007 UV purple	120 Slow	120 Slow
		131 Fast shutter	000-007 Blackout	000-003 Open	000-012 White	000-009 Stopped	000-015 Open

BEDIENUNG DES GERÄTS

Bei jeder Einschalten wird auf dem Display I575S angezeigt und ähnliche Motoren begeben sich in Ausgangsstellung. Für etwa 20 Sekunden hörn Sie eine Betriebsgeräusch. Danach ist das Gerät betriebsbereit und kann DMX-Signale empfangen oder die eingebauten Programme abspielen.

Sie konnen das Gerät auf 3 verschiedene Weisen bedienen:

O Als Haupt-/Untergerat mit eingebauten, vorprogrammierten Funktionen
Mit Easy Controller
Mit Universal DMX Controller

ALS HAUPT-/UNTERGERAT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN:

Auswahldisser Funktion,fallsSieeuneunverzuglicheShowablaufenlassenwoien. DurchVerbindung derGerateinHaupt-/Untergerate steuert das erste Gerat die nachfolgendenGerateund erzeugtaneautomatische,tongesteuerte,synchronisierte Lightshow.AmDMXEingangistnichtsangeschlssen,diaMaster-LEDiststandig an unddieSound-LEDblinkstchronmitderMusik.

Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn Betriebsart Blackout im Menu des Hauptgerats AUSgeschalt ist, anderenfalls passiert gar nichts! Mehr dazuitte im Kapitel „Hauptmenu" nachlesen.

HAUPTGERAT hat 2 eingebaute Shows: Sie konnen Sh (Show 1), Sh

(Show 2), (show 3) oder (show 4) direkt im Menu des Hauptgeräts auswahlen.

• UNTERGERÄTE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergerät eingesetzt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen eingeführen (Schwenk/Neigung des Untergeräts ist umgekehrt) → im Menu der Untergeräte zu Option SLND gehen und ausgehalten:

Normal Untergerät: Untergerät arbeitet synchron mit Hauptgerät.
2 Lightshow: Untergerät arbeitet umgekehrt vom Hauptgerät.

Bei Verwendung in Betriebsart Haupt-/Untergerät empfehlen wir dringend die Verwendung unseres CA-8 „Easy Controller". Dessen keinen Controller einfach an der 1/4" Buchse des Hauptgerats anschließen und dann folgende Funktionen steuer:

Stand-by	Blackout des Geräts
Funktion	Strobe 1.Gobo / Color sync. strobe 2-sync. strobe 3.Two-light strobe	X/Y bewegte Show Modusausswahl (Show 1 ~ Show 4)	Color/Gobo Auswahi 1. Für Gobowechsel gedrück halten. 2. Für Colorwechsel kurz drücken.	X/Y Bewegungseinstellung 1.Panposition 2.Tiltposition Erst Master einstellen, dann Slaveposition einstellen.
Modus	Sound 1 (LED off)	Sound 2 (LED blinkt normal)	Langsam/Sound 3 (LED on)	Position/ Latch (LED blinkt schnell)

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung mösen die Ventilatoren (sofern vorhanden) und Lüftungsschitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und außeren optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssinglevahängen stark von der Umgebung ab: feuchte, verrauchte und besonder verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger saubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:	AC 230V, 50Hz
Sicherung:	10 A/250V
Klangregler:	Eingebautes Mikrofon
Pan/Tilt:	540°/270° mit automatischer Korrektur
Abstrahlwinkel:	14°
DMX Anschlüsse:	3-pin XLR Stecker/Buchse
Lichtquelle	HMI 575W oder HMI 575/2
Abmessungen:	427 x 478 x 396 mm
Gewicht:	27 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.briteq-lighting.com
