Produkttyp	Professioneller Lichtprojektor mit beweglichem Kopf
Marke	JBSYSTEMS LIGHT (Serie BriteQ)
Modell	BT-250S
Abmessungen (B x T x H)	428 × 371 × 466 mm
Gewicht	23 kg
Stromversorgung	AC 230 V, 50 Hz
Sicherung	10 A / 250 V
Lampe	MSD250/2 oder NSD250/2

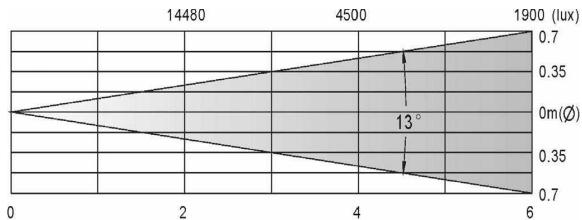

Abstrahlwinkel	13°
Pan-/Tilt-Bewegungen	540° / 270° mit automatischer Positionskorrektur
DMX-Kanäle	8 oder 16 Kanäle (wählbar)
Gobos	7 austauschbare rotierende Gobos (D=26,8 mm) + Öffnung
Farben	9 trapezförmige dichroitische Farben + Weiß und Regenbogeneffekt mit variabler Geschwindigkeit
Prisma	3-Facetten-Prisma, in beide Richtungen drehbar, mit variabler Geschwindigkeit
Dimmer / Stroboskop	Linearer Dimmer 0-100 %; Stroboskop bis zu 10 Blitze/Sekunde
Fernbedienung	Optionale CA-8-Steuerung (Klinke 1/4")
Betriebsmodi	Standalone, Master/Slave, DMX und CA-8-Steuerung
Interne Programme	4 vorprogrammierte Shows (Show 1 bis Show 4)
Display	LED-Display mit Menü, umkehrbar je nach Montage
Belüftung	Zwangsbelüftung durch Lüfter, elektronischer Überhitzungsschutz
Betriebstemperatur	Max. 40 °C Umgebungstemperatur; Gehäusetemperatur bis zu 85 °C
DMX-Anschlüsse	XLR male/female 3-polig (Eingang/Ausgang)
Reinigung	Externe Optiken alle 30 Tage, interne alle 90 Tage (durch qualifiziertes Personal)
Mitgeliefertes Zubehör	Bedienungsanleitung, 2 Bügelhalterungen, Sicherungsseil empfohlen

Häufig gestellte Fragen - BT-250S JBSYSTEMS LIGHT

Welche Betriebsmodi hat der BT-250S?

Der BT-250S kann im Standalone-Modus (integrierte Programme), im Master/Slave-Modus (bis zu 4 Shows), im DMX-Modus (8 oder 16 Kanäle) oder mit dem optionalen CA-8-Controller betrieben werden.

Wie stelle ich die DMX-Adresse am Gerät ein?

Drücken Sie MENU bis Addr erscheint, drücken Sie ENTER, dann verwenden Sie UP/DOWN zur Adresswahl (001-512). Bestätigen Sie mit ENTER. Das Display kehrt nach 8 Sekunden automatisch zurück.

Welche Lampe verwenden und wie ersetzen?

Verwenden Sie eine MSD250/2- oder NSD250/2-Lampe. Zum Ersetzen: Gerät abklemmen, 15 Minuten abkühlen lassen, das Fach durch die hinteren Schrauben öffnen, die alte Lampe ohne Berührung des Glases entfernen, die neue am Sockel einstecken. Berühren Sie das Lampenglas nicht mit bloßen Händen; falls doch, mit einem Tuch und Alkohol reinigen.

Wie konfiguriere ich den Master/Slave-Modus?

Stellen Sie den Master auf eine Show (Menü Show: Show 1 bis 4). Die Slaves müssen auf SLd mit der Option normal (synchronisiert) oder 2 light show (invertiert) eingestellt werden. Verbinden Sie die Geräte in einer DMX-Kette ohne Controller. Die MASTER-LED leuchtet am Master, SLAVE an den Slaves.

Was tun bei fehlendem DMX-Signal?

Sie können das Verhalten über das Menü BLFD wählen: y bα (Blackout, das Gerät schaltet sich ab bis ein Signal kommt) oder n bα (kein Blackout, es wechselt in den Standalone-Modus).

Wie invertiere ich die Pan- oder Tilt-Bewegung?

Im Menü verwenden Sie Pn zum Invertieren des Pan (normal oder pan inversion) und das Menü Ti (oder ähnlich) für Tilt (no oder tilt inversion). Bestätigen Sie mit ENTER.

Wie wechsle ich ein rotierendes Gobo?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Öffnen Sie die Plastikabdeckung (4 Schrauben). Lokalisieren Sie das Goborad, entfernen Sie den Befestigungsring mit einem geeigneten Werkzeug, wechseln Sie das Gobo (D=26,8 mm), setzen Sie den Ring wieder ein und drücken Sie ihn zusammen. Lösen Sie niemals die Schrauben der rotierenden Gobos.

Welche DMX-Kanäle gibt es im 16-Kanal-Modus?

Siehe vollständige Tabelle in der Anleitung. Die Kanäle sind: 1 (Pan), 2 (Tilt), 3 (Pan/Tilt-Geschwindigkeit), 4 (Dimmer), 5 (Shutter/Shaking), 6 (Farbe), 7-8 (nicht verwendet), 9 (Gobo), 10 (Gobo-Rotation), 11 (Prisma), 12 (Prismarotation), 13 (Fokus), 14 (Pan 16 Bit), 15 (Tilt 16 Bit), 16 (Reset und Lampe ein/aus).

Wie pflege und reinige ich den Projektor?

Vor jeder Wartung das Gerät abklemmen und 10 Minuten abkühlen lassen. Reinigen Sie die externen Optiken alle 30 Tage mit einem weichen Tuch und Glasreiniger. Die internen Optiken sollten alle 90 Tage durch qualifiziertes Personal gereinigt werden. Überprüfen Sie regelmäßig Befestigungen, Kabel und Lüfter.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Nur im Innenbereich verwenden, mindestens 1 Meter Abstand zu beleuchteten Oberflächen einhalten. Nicht in die Lichtquelle starren. Mindestens 50 cm Abstand zu Wänden. Verwenden Sie ein sekundäres Sicherungsseil, das das 12-fache des Gewichts trägt. Das Gerät wird heiß; vor Wartung abkühlen lassen. Das Gerät nicht modifizieren.

BEDIENUNGSANLEITUNG BT-250S JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - ENTSORGUNG DES GERÄTS

VOR DER INBETRIEBNAHME

EINSTELLEN DES GERÄTS

• BEDIENFELD:

TECHNISCHE DATEN

BEDIENUNGSANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb dieses BriteQ®-Produkts entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, um die Möglichkeiten, die dieses Gerät bietet, voll auszuschöpfen und zu Ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

Leistungsstarker intelligenter Moving-Head-Scheinwerfer für Discotheken und Verleihfirmen - 16 DMX-Kanäle (Pan - Tilt - Pan/Tilt-Geschwindigkeit - Dimmer - Shutter/Shaking - Farbe - Gobo - Gobo-Drehung - Prisma - Prisma-Drehung - Fokus - Pan 16bit - Tilt 16bit - Reset + Lampe an/aus) - Kann auf 8 oder 16 DMX-Kanäle umgeschaltet werden - DMX-Fernadressierung - Sanftes 540° Panning und 270° Tilt-Bewegungen mit automatischer Korrektureinstellung - 7 rotierende, austauschbare Gobos (D=26,8mm) + offen - 9 trapezförmige, dichroitische Farben + weiß und entsprechender schneller Regenbogeneffekt - 3-fach-Prisma, in beiden Richtungen mit entsprechender Geschwindigkeit drehbar - Menügesteuertes blaues LED-Display, ein-/ausschaltbar - 13° Abstrahlwinkel mit Fokuseinstellung über DMX-Steuerung - Blackout und schneller Stroboskopeffekt bis zu 10 Blitze/Sekunde - Sanftes Dimmen 0-100% - Kann im Master/Slave-Modus mit eingebauten mikrofongesteuerten Programmen eingesetzt werden - Optionale CA-8-Steuerung für entsprechende Betriebsarten verfügbar, einschließlich: Blackout, verschiedene Stroboskop-Programme, manuelle Farb-/Gobo- und X/Y-Positionsauswahl, Programmauswahl und Langsam-/Schnell-Modus. - Lüfterkühlung und elektronischer Überhitzungsschutz

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, bitte das Gerät nicht benutzen, sondern unverzüglich mit Ihrem Händler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung für zukünftiges Nachschlagen bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes bitte die Bedienungsanleitung beifügen.

Packungsinhalt prüfen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthält:

Bedienungsanleitung, BT250S, Gerät, 2 Halter

SICHERHEITSHINWEISE

VORSICHT

RISIKO ELEKTRISCHER SCHLAG, NICHT ÖFFNEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie

Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren besteht, welche eine gefährliche Spannung führen. Die Spannung ist so hoch, dass hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen!

Dieses Symbol kennzeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Mindestabstand zwischen Projektor und beleuchtetem Gegenstand muss mehr als 1 Meter betragen.

• Aus Umweltschutzgründen die Verpackung wiederverwenden oder ordnungsgemäß trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist völlig normal und legt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer das Gerät nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts nach dem Transport in eine warme Umgebung eine Zeit zum Temperaturausgleich einplanen. Kondensation kann zu Leistungsverlust des Gerätes oder gar zu Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen, Kurzschluss oder Fehlfunktion können die Folge sein. Falls dies vorkommt, sofort den Netzstecker ziehen und vom Stromkreis trennen.
• Gerät nur in gut belüfteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Der Mindestabstand an allen Seiten soll mindestens 50 cm betragen.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedienen.
• Die Umgebungstemperatur darf 40°C nicht überschreiten.
• Die Oberflächentemperatur kann bis zu 85°C erreichen, das Gerät während des Betriebs nicht mit bloßen Händen anfassen.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen 10 Minuten Abkühlzeit einhalten.
• Stets Netzstecker ziehen, wenn das Gerät für längeren Zeitraum nicht genutzt oder gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen und setzen lassen.
• Sicherstellen, dass die Netzspannung mit dem Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben.
• Netzkabel nicht mit anderen Kabeln in Berührung bringen!
• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein. Gerät nicht an einen Dimmer anschließen.
• Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen vom Tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion das Gerät nicht benutzen und mit dem Händler in Verbindung setzen.
• Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Beim Transport die Originalverpackung verwenden, um Schäden am Gerät zu vermeiden. Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

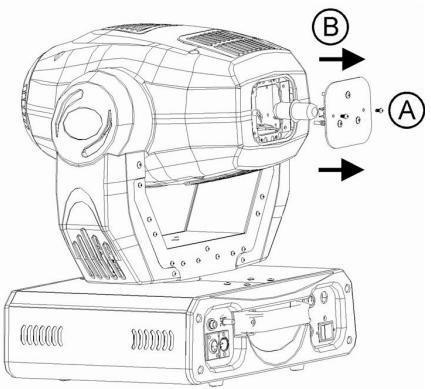

EINSETZEN/AUSTAUSCHEN DER LICHTQUELLE

Bei Austausch oder Ersatz der Lichtquelle das Gerät für mindestens 15 Minuten abkühlen lassen. Stets den Netzstecker ziehen und vom Stromkreis trennen! Stets gleichartige Ersatzteile (Lichtquelle, Sicherung etc.) verwenden. Original-Ersatzteile verwenden.

• Gerät ausschalten und Netzstecker ziehen.
• Etwa 15 Minuten abwarten, bis sich das Gerät abgekühlt hat.
• Lösen Sie die 2 Schrauben an der Rückseite der Befestigung, um das Lampenfach zu öffnen (siehe A auf der Abbildung).
• Im Inneren befindet sich die Lampenfassung. Ziehen Sie die Lampenfassung vorsichtig aus dem Lampenfach.
• Ziehen Sie die gebrauchte Lampe heraus. Halten Sie dabei die Lampenfassung fest!
• Halten Sie die Lampenfassung fest, während Sie die neue Lampe vorsichtig in die Fassung drücken.

Achtung! Gerät ausschalten oder in technischen Einzelheiten in dieser Bedienungsanleitung nachsehen, welcher Typ Lichtquelle verwendet werden muss. Keinesfalls eine Lichtquelle mit höherer Wattzahl einsetzen! - Lichtquelle nicht mit bloßen Händen berühren! Das führt zu einer dramatischen Verkürzung der Lebensdauer der Lichtquelle. Sollten Sie die Lichtquelle berührt haben, mit etwas Brennspiritus reinigen und gut abwischen. - Neue Leuchtquelle einsetzen und sicherstellen, dass keine Kabel berührt werden. - Verschließen Sie das Lampenfach mit den Schrauben. - Vergewissern Sie sich, dass sich die Lampe in der Mitte des Reflektors an der idealsten Stelle befindet. Schalten Sie das Gerät ein und richten Sie die Lampe mit Hilfe der Schrauben A, B und C, die sich an der Rückseite des Kopfes befinden (A auf der Abbildung) aus. Fertig!

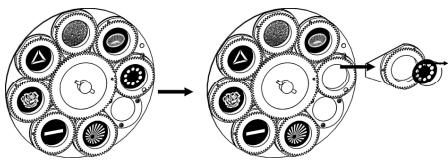

AUSTAUSCH DER ROTIERENDEN GOBOS

ACHTUNG: Einsetzen der Gobos nur, wenn das Gerät ausgeschaltet ist! Keinesfalls Schrauben der rotierenden Gobos lösen, da diese auch die Kugellager öffnet. Eine Reparatur ist ausgesprochen schwierig!

Gerät ausschalten und Netzstecker ziehen. - Obere Kunststoffabdeckung abnehmen (4 Schrauben). - Gobopalette lokalisieren und Befestigungsring des Gobos, das Sie auswechseln wollen, mit geeignetem Werkzeug entfernen. - Altes Gobo entfernen und neues Gobo einsetzen. - Befestigungsring zusammendrücken und auf der Vorderseite des Gobos einsetzen. Fertig!

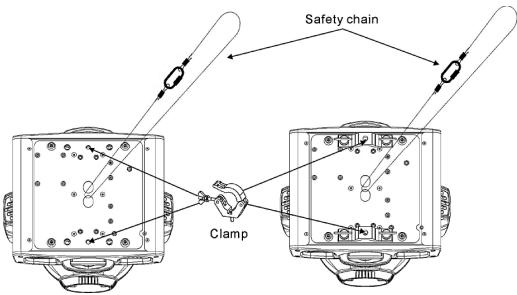

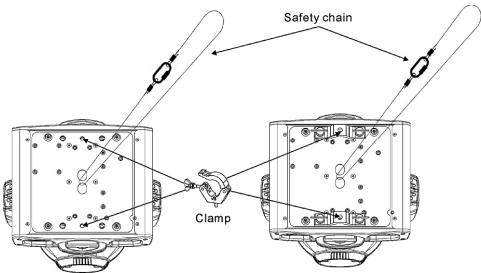

ÜBERKOPF-MONTAGE

Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführen lassen. Vorschriftswidriger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage erfordert entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden. - Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird. - Gerät in gut belüfteter Position installieren, weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50 cm einhalten. - Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren. - Vor Montage sicherstellen, dass die gewählte Position mindestens das 10-fache Gerätegewicht aufnehmen kann. - Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen. - Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden! - Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! - Betreiber muss sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind. - Installationen sollen jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

EINSTELLEN DES GERÄTS

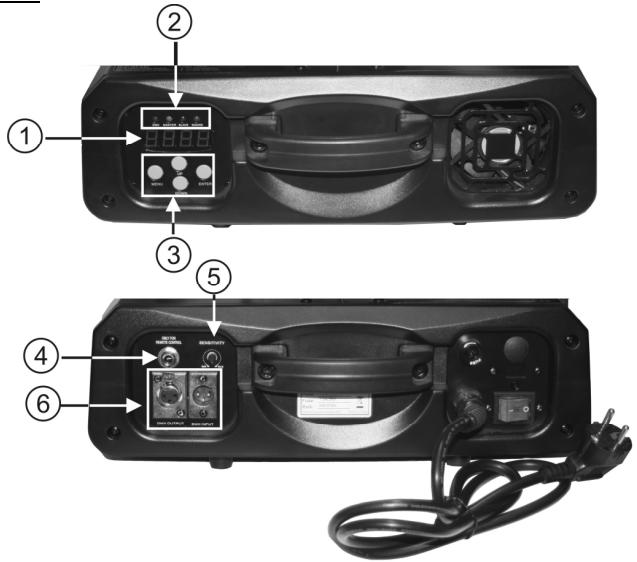

• BEDIENFELD:

1. DISPLAY zeigt die verschiedenen Menüs sowie ausgewählte Funktionen.
2. LEDs

DMX	An	Gegenwärtig DMX Eingang
HAUPTGERÄT	An	Hauptgerät in Betrieb
UNTERGERÄT	An	Untergerät in Betrieb
TON	Blinkt	Tonsteuerung

1. TASTEN

MENÜ	Zur Auswahl der Programmfungen
ABWÄRTS	Zurück in den gewährten Funktionen
AUFWÄRTS	Vorwärts in den gewährten Funktionen
EINGABE	Bestätigung der gewährten Funktionen

1. Eingang Fernsteuerung: Schließen Sie die optionale CA-8 Fernsteuerung an der 1/4" Mikrofonbuchse zur Steuerung von Stand-by, Funktion und Modus an.
2. EMPFINDLICHKEIT: Zur Einstellung der Empfindlichkeit des Mikrofons im Einzel- oder Reihenbetrieb.

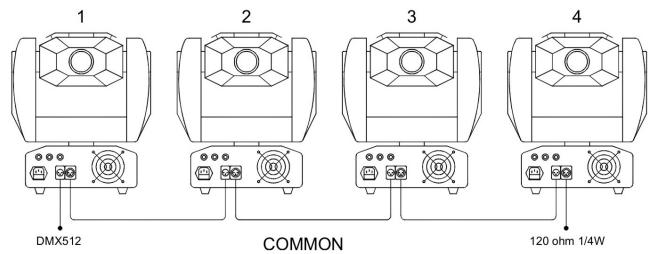

3. DMX AUSGANG/EINGANG: Zur DMX512 Verbindung der Geräte wird die Verwendung qualitativ hochwertiger 3-Stift XLR M/F abgeglichener Kabel empfohlen.

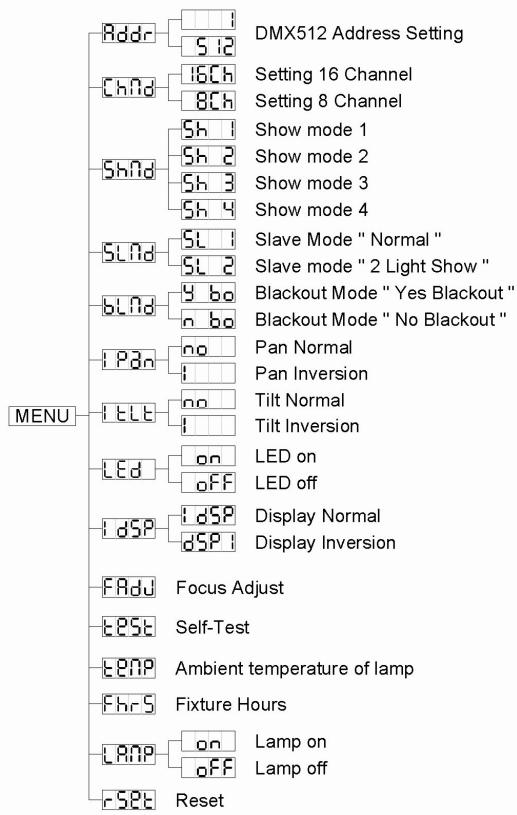

HAUPTMENÜ:

• Zur Auswahl jeglicher voreingestellter Funktion MENU-Taste so lange drücken, bis das gewünschte Display angezeigt wird.
• Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt. Mit ABWÄRTS und AUFWÄRTS Betriebsart wählen.
• Sobald die gewünschte Betriebsart ausgewählt wurde, mit EINGABE (ENTER) bestätigen. Nach 8 Sekunden kehrt das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderung mit MENU-Taste. Die Hauptfunktionen sind rechts abgebildet.

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in DMX Einstellung.

• MENU-Taste drücken, bis Rddr im Display angezeigt wird. EINGABE (ENTER) drücken und das Display beginnt zu blinken. Mit ABWÄRTS und AUFWÄRTS die DMX512-Adresse verändern.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Kanalmodus

• Drücken Sie MENU, bis [hɪd] im Display angezeigt wird.
• Drücken Sie ENTER, damit beginnt das Display zu blinken.
• Mit DOWN und UP wählen Sie den 16CH (16-Kanal) oder BCCH (8-Kanal) Modus.
• Nach der Modusauswahl drücken Sie ENTER zum Einstellen (oder zur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabe innerhalb 8 Sekunden). Rückkehr zu den Funktionen ohne Veränderung mit erneutem Tastendruck auf MENU.

Showbetrieb

Zur Auswahl des Showbetriebs in Einzel- oder Reihenbetrieb.

• MENU-Taste drücken, bis Shnd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken. Mit AUFWÄRTS und ABWÄRTS (Show 1), (Show 2), (Show 3) oder (Show 4) auswählen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Show 1 - Bodenmontage, Neigungswinkel 210° .

Show 2 - Deckemontage, Neigungswinkel 90° .

Show 3 - Montage auf dem Lautsprecher, Der Scheinwerfer ist stets auf das Publikum ausgerichtet, beispielsweise vor der Bühne. Schwenkwinkel (von links nach rechts): 160° . Neigungswinkel: 90° ( 60° oberhalb des Horizonts, 30° unterhalb des Horizonts).

Show 4 - Montage unter der Decke. Der Scheinwerfer projiziert hauptsächlich vor der Bühne. Schwenkwinkel (von links nach rechts): 160° . Neigungswinkel: 90° (vertikal, vorn 75° , hinten 15° ).

Reihenbetrieb

Untergerät arbeitet entgegengesetzt oder synchron mit dem Hauptgerät.

• MENU-Taste drücken bis SLnd im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken. Mit AUFWÄRTS und ABWÄRTS (Normal) oder (2 Lightshow) auswählen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Blackout

Blackout: Wird kein DMX-Signal erkannt, geht das Gerät in Blackout und wartet auf das DMX-Signal. Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Einzelbetrieb um.

• MENU-Taste drücken bis BLnd im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken. Mit AUFWÄRTS und ABWÄRTS (Blackout ein) oder (kein Blackout) auswählen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung). Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

SchwenkUmkehrung

Normal: Schwenkbewegung ist nicht umgekehrt.

Schwenk Umkehrung: Schwenkbewegung ist umgekehrt.

• MENU-Taste drücken, bis Ppa im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.

Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Schwenk Umkehrung) auswählen. - Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung). Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Neigung Umkehrung

Normal: Neigungsbewegung ist nicht umgekehrt.

Neigung Umkehrung: Neigungsbewegung ist umgekehrt.

• MENU-Taste drücken, bis TE im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken. Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Neigung Umkehrung) einstellen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENÜ-Taste erneut drücken.

LED Display

Display an: Display ist ständig eingeschaltet.

Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.

• MENU-Taste drücken, bis [Ed] im Display erscheint.
• Dann EINGABE (ENTER) drücken und das Display beginnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS auswählen (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung).
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Display Umkehrung

Display Normal: Display ist lesbar, wenn Gerät auf dem Boden installiert ist.

Display Umkehrung: Display ist lesbar, wenn Gerät auf dem Kopf stehend installiert ist.

• MENU-Taste drücken, bis DSP im Display blinkt (Normal Display).
• Mit EINGABE (ENTER) zu Betriebsart DSPI (Display Umkehrung) umschalten, die Einstellung wird nach 8 Sekunden automatisch gespeichert oder EINGABE (ENTER) erneut drücken und so zu DSPI (Normal Display) zurückkehren.
• Zur Rückkehr zu den Funktionen MENÜ-Taste drücken.

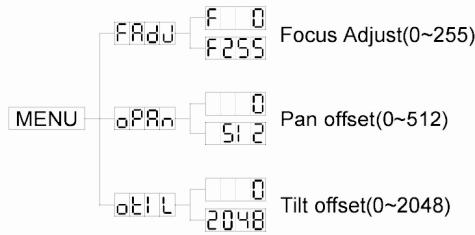

Brennweite einstellen

Zur Einstellung der Brennweite des Richtstrahls und der Gobos.

• MENU-Taste drücken, bis Fru im Display blinkt.
• EINGABE (ENTER) drücken, das Gerät begibt sich in 90° Neigungswinkel.
• EINGABE (ENTER) drücken, das Gerät begibt sich in Position Schwenk 0°. EINGABE (ENTER) drücken, das Gerät begibt sich in Position Schwenk 90°.
• EINGABE (ENTER) drücken, das Gerät begibt sich in Position Schwenk 180°.
• EINGABE (ENTER) drücken, das Gerät begibt sich in Position Schwenk 270°.

Während der vorangegangenen 5 Schritte waren Sie in der Lage, die Brennweite mit AUFWÄRTS/ABWÄRTS auf dem Gerät einzustellen (Display zeigt die gegenüber Brennanweiten-Einstellung).

Achtung: Bitte beachten Sie, dass Sie nur eine „durchschnittliche Brennweite“ für alle 5 Positionen einstellen können, eine perfekte Einstellung für jede einzelne Position ist also nicht möglich. - Zur Rückkehr zu den Funktionen MENÜ-Taste drücken.

Selbsttest

Zur Aktivierung des eingebauten Selftest-Programms, das alle möglichen Funktionen des Geräts anzeigt.

• MENU-Taste drücken, bis E5E im Display blinkt. Mit EINGABE (ENTER) Selftest starten.
• Zur Rückkehr zu den Funktionen MENU-Taste drücken.

Anzeige der Temperatur im Beleuchtungskörper

• Drücken Sie MENU, bis LEnP im Display blinkt.
• Mit ENTER wird die Umgebungstemperatur des Beleuchtungskörpers im Display angezeigt.
• Rückkehr zu den Funktionen mit erneutem Tastendruck auf MENU.

Stundenzähler

Zur Anzeige der Arbeitsstunden des Geräts.

• MENU-Taste drücken, bis FhrS im Display blinkt.
• Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
• Zur Rückkehr zu den Funktionen MENÜ-Taste drücken.

Lamp Display

ON/OFF-Schalten des Beleuchtungskörpers, damit die Lampe durch den Lüfter vor Transport heruntergekühlt werden kann.

• Drücken Sie MENU, bis LAPI im Display blinkt.
• Mit ENTER beginnt das Display zu blinken.
• Mit DOWN und UP wählen Sie on (Lampe on) oder off (Lampe off) Modus.
• Nach der Modusauswahl drücken Sie ENTER zur Einstellung (oder zur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabe innerhalb 8 Sekunden).
• Rückkehr zu den Funktionen ohne Veränderung mit erneutem Tastendruck auf MENU.

Zurückstellung

Zur erzwungenen Rückstellung des Geräts.

• MENU-Taste drücken, bis -58 im Display blinkt.
• Mit EINGABE (ENTER) alle Einstellungen in die Stardeinstellungen zurücksetzen.
• Zur Rückkehr zu den Funktionen MENÜ-Taste drücken.

Bitte lesen Sie auch im Kapitel DMX-Kanal-Konfiguration über Rückstellung in DMX nach.

HOME POSITION ADJUST

• Halten Sie MENU für etwa 5 Sekunden gedrückt, um den Offsetmodus aufzurufen.
• Nun können Sie die Home-Position (das ist die Nullstellung) einstellen.
• Zur Einstellung der Gobo- und Farbe-Home-Position setzen Sie erst den Modus ablaufen. Die Funktionen sind nachstehend erklärt:

Einstellen der Brennweite

• Halten Sie MENU für etwa 5 Sekunden zur Aktivierung des Offsetmodus gedrückt.
• Drücken Sie DOWN und UP, bis FRedU im Display angezeigt wird.
• Mit ENTER stellt sich das Gerät auf "tilt 135°" Position ein.
• Mit ENTER stellt sich das Gerät auf "tilt 45°" Position ein.
• Mit ENTER stellt sich das Gerät auf "pan 0°" Position ein.
• Mit ENTER stellt sich das Gerät auf "pan 90°" Position ein.
• Mit ENTER stellt sich das Gerät auf "pan 180°" Position ein.
• Mit ENTER stellt sich das Gerät auf die Position "pan 270" ein.
• In den vorherigen 6 Schritten können Sie die Brennweite mit den UP/DOWN-Tasten des Geräts einstellen.
• Zur Rückkehr zu den Hauptfunktionen ohne Veränderung 8 Sekunden abwarten.

Pan-Offset

• Halten Sie MENU für mindestens 5 Sekunden gedrückt, um den Offsetmodus zu aktivieren.
• Drücken Sie DOWN und UP, bis 0 PRn im Display angezeigt wird.
• Drücken Sie ENTER, bis das Display blinkt.
• Mit DOWN und UP stellen Sie die Pan-Home-Position ein.
• Nach Auswahl der Position drücken Sie ENTER zur Einstellung ODER kehren automatisch zu den Offsetfunktionen ohne Veränderung zurück, indem Sie MENU drücken.
• Zur Rückkehr zu den Hauptfunktionen ohne Veränderung 8 Sekunden abwarten.

Tilt-Offset

• Halten Sie MENU für mindestens 5 Sekunden gedrückt, um den Offsetmodus zu aktivieren.
• Drücken Sie DOWN und UP, bis im Display angezeigt wird.
• Drücken Sie ENTER, bis das Display blinkt.
• Mit DOWN und UP stellen Sie die Tilt-Home-Position ein.
• Nach Auswahl der Position drücken Sie ENTER zur Einstellung ODER kehren automatisch zu den Offsetfunktionen ohne Veränderung mit Tastendruck auf MENU darüber.
• Zur Rückkehr zu den Hauptfunktionen ohne Veränderung 8 Sekunden abwarten.

ANSCHLUSS DES GERÄTS MIT DMX

Das DMX-Protokoll ist ein weit verbreitetes Hochgeschwindigkeits-Signal zur Steuerung von intelligenten Beleuchtungsanlagen. DMX-Controller und sämtliche Lichteffekte müssen mit einem hochwertigen XLR M/F abgeglichenen Kabel (z.B. BriteQ ref. 7-0063) in Reihe geschaltet sein. Zur Verhinderung von unerwünschten Effekten durch Störungen muss ein 90 Ω bis 120 Ω Endwiderstand verwendet werden. Niemals Y-Splitter-Kabel verwenden, das funktioniert einfach nicht!

Jeder Lichteffekt in der Reihenschaltung besitzt seine eigene Startadresse, so dass ihn Kommandos vom Controller auch erreichen und dekodiert werden können.

EINSTELLEN DER RICHTIGEN STARTADRESSE:

Bitte im vorherigen Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jedes einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unmöglich, Ihnen in dieser Bedienungsanleitung zu erklären, welche Startadresse Sie einzustellen haben. Das hängt vollständig von dem verwendeten Controller ab... Also, bitte lesen Sie in der Bedienungsanleitung Ihres DMX-Controllers nach, wie die Startadresse einzustellen ist.

1. Für DMX-Rückstellung stellen Sie den DMX-Wert von CH-8 & CH-16 auf 255 ein, das Gerät stellt sich nach etwa 5 Sekunden darüber.

Für Lampe eingeschaltet stellen Sie den DMX-Wert von CH-8 auf 247 & CH-16 auf 255 ein.

Für Lampe ausgeschaltet stellen Sie den DMX-Wert von CH-8 auf 239 & CH-16 auf 255 ein.

1. Für Farbe soundaktiviert stellen Sie den DMX-Wert von CH-6 & CH-7 auf 255 ein.

Für Gobo soundaktiviert stellen Sie den DMX-Wert von CH-8 & CH-9 auf 255 ein.

8-Kanal Modus

8 Channels DMX-512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Shutter/Shaking	Gobo	Color	Gobo rotation	Prism/Prism rotation/Dimmer	Focus
540°	270°	248-255 Open	248-255	248-255	246-255 Stopped	255 100%	255
		240-247	247 Fastest speedGobo change	247 Fastest speedRainbow effect	245 Fast	Dimmer
		239 Fast shaking	128 Slowest speedGobo change	128 Slowest speedRainbow effect	135 Slow	128 0%
		132 Slow shaking	112-127	115-127 Pink	121-134 Stopped	127 Fast
			096-111	089-101 UV purple		104 Slow
			080-095	077-088 Blue		103 Slow
		131 Fast shutter	064-079	064-076 Red	120 Slow	Prism effect 2
			048-063	051-063 Yellow	079 Fast
			032-047	039-050 Light blue	Prism effect 1
		16 Slow shutter	016-031	026-038 Magenta	010 Fast	Prism effect 1
		008-015 Open		013-025 Green	032 Fast	056 Slow
		000-007 Blackout	000-015	000-012 White	000-009 Stopped	055 Slow
0°	0°

Gobo1

Gobo 2

Gobo 3

Gobo 4

Gobo 5

Gobo 6

Gobo 7

BEDIENUNG DES GERÄTS

Bei jedem Einschalten wird auf dem Display I575S angezeigt und sämtliche Motoren begeben sich in Ausgangsstellung. Für etwa 20 Sekunden hören Sie einige Betriebsgeräusche. Danach ist das Gerät betriebsbereit und kann DMX-Signale empfangen oder die eingebauten Programme abspielen.

Sie können das Gerät auf 3 verschiedene Weisen bedienen:

O Als Haupt-/Untergerät mit eingebauten, vorprogrammierten Funktionen Mit Easy Controller Mit Universal DMX Controller

ALS HAUPT-/UNTERGERÄT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN:

Auswahl dieser Funktion, falls Sie eine unverzügliche Show ablaufen lassen werden. Durch Verbindung der Geräte in Haupt-/Untergeräte steuert das erstere Gerät die nachfolgenden Geräte und erzeugt eine automatische, tongesteuerte, synchronisierte Lightshow. Am DMX-Eingang ist nichts angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchron mit der Musik.

Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn die Betriebsart Blackout im Menü des Hauptgeräts AUSgeschaltet ist, anderenfalls passiert gar nichts! Mehr dazu im Kapitel "Hauptmenü" nachlesen.

• HAUPTGERÄT hat 2 eingebaute Shows: Sie können (Show 1), (Show 2), (Show 3) oder (Show 4) direkt im Menü des Hauptgeräts auswählen.
• UNTERGERÄTE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergeräte eingestellt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen einfügen (Schwenk/Neigung des Untergeräts ist

umgekehrt) → im Menü der Untergeräte zu Option (Lfd) gehen und auswählen:

Normal-Untergerät: Untergerät arbeitet synchron mit Hauptgerät. 53 → 2 Lightshow: Untergerät arbeitet umgekehrt vom Hauptgerät.

Bei Verwendung in der Betriebsart Haupt-/Untergerät empfehlen wir dringend die Verwendung unseres CA-8 „Easy Controller“. Diesen Controller können Sie an der 1/4"-Buchse des Hauptgeräts anschließen und dann folgende Funktionen steuern:

Stand-by	Blackout des Geräts
Funktion	Strobe 1.Gobo / Color sync. strobe 2.Sync. strobe 3.Two-light strobe	X/Y bewegte Show Modusausbahl (Show 1 ~ Show 4)	Color/Gobo Auswahl 1. Für gobowechsel gedrück gehen. 2. Für Colorwechsel kurz drücken.	X/Y Bewegungseinstellung 1.Panposition 2.Tiltposition Erst Master einstellen, dann Slaveposition einstellen.
Modus	Sound 1 (LED off)	Sound 2 (LED blinkt normal)	Langsam/Sound 3(LED on)	Position/Latch (LED blinkt schnell)

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzstecker ziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

• Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sichtbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.
• Das Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze monatlich gereinigt werden.
• Das Geräteinnere mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.
• Die Reinigung der inneren und äußeren optischen Linsen und/oder Spiegel muss in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Die Reinigungsintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und weitere verschmutzte Umgebungen führen zu größerer Verschmutzung auf den Linsen.
• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.
• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage säubern.

Achtung: Wir empfehlen dringend, die Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführen zu lassen!

TECHNISCHE EINZELHEITEN

Netzspannung:

AC 230V, 50Hz

Sicherung:

10 A/250V

Klangregler:

Eingebautes Mikrofon

Pan/Tilt:

540° / 270° mit automatischer Korrektur

Abstrahlwinkel:

13°

DMX-Anschlüsse:

3-poliger XLR-Stecker/Buchse

Lichtquelle

MSD250W oder MSD250W/2

Abmessungen:

428 × 371 × 466 mm

Gewicht:

23 kg

Entfernung (m)

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neue Version dieses Benutzerhandbuchs von unserer Website herunterladen: www.briteq-lighting.com
