Type de produit	Projecteur lumineux professionnel à tête mobile
Marque	JBSYSTEMS LIGHT (gamme BriteQ)
Modèle	BT-250S
Dimensions (L x l x H)	428 × 371 × 466 mm
Poids	23 kg
Alimentation	AC 230 V, 50 Hz
Fusible	10 A / 250 V
Lampe	MSD250/2 ou NSD250/2
Angle du faisceau	13°
Mouvements Pan / Tilt	540° / 270° avec correction de position automatique
Canaux DMX	8 ou 16 canaux (sélectionnable)
Gobos	7 gobos rotatifs interchangeables (D=26,8 mm) + ouverture
Couleurs	9 couleurs dichroïques trapézoïdales + blanc et effet arc-en-ciel à vitesse variable
Prisme	Prisme à 3 facettes rotatif dans les deux sens à vitesse variable
Dimmer / Stroboscope	Atténuation linéaire 0-100% ; stroboscope jusqu'à 10 flashs/seconde
Contrôle à distance	Contrôleur CA-8 en option (jack 1/4")
Modes de fonctionnement	Autonome, maître/esclave, DMX, et contrôleur CA-8
Programmes intégrés	4 shows préprogrammés (show 1 à show 4)
Affichage	Écran LED avec menu, inversible selon montage
Ventilation	Ventilation forcée par ventilateur, protection électronique contre la surchauffe
Température d'utilisation	Max. 40 °C ambiant ; température de la coque jusqu'à 85 °C
Connexions DMX	XLR mâle/femelle 3 broches (entrée/sortie)
Nettoyage	Optiques externes tous les 30 jours, internes tous les 90 jours (par personnel qualifié)
Accessoires fournis	Mode d'emploi, 2 crochets de support, câble de sécurité recommandé

FOIRE AUX QUESTIONS - BT-250S JBSYSTEMS LIGHT

Quels sont les modes de fonctionnement du BT-250S ?

Le BT-250S peut fonctionner en mode autonome (programmes intégrés), en mode maître/esclave (jusqu'à 4 shows), en mode DMX (8 ou 16 canaux) ou avec le contrôleur optionnel CA-8.

Comment régler l'adresse DMX sur l'appareil ?

Appuyez sur MENU jusqu'à voir Addr, appuyez sur ENTER, puis utilisez UP/DOWN pour choisir l'adresse (001-512). Confirmez avec ENTER. L'écran retourne automatiquement après 8 secondes.

Quelle lampe utiliser et comment la remplacer ?

Utilisez une lampe MSD250/2 ou NSD250/2. Pour remplacer : débranchez, attendez 15 minutes de refroidissement, ouvrez le compartiment par les vis arrière, retirez l'ancienne lampe sans toucher le verre, insérez la nouvelle en tenant la douille. Ne touchez pas l'ampoule à main nue ; si c'est le cas, nettoyez avec un chiffon et de l'alcool.

Comment configurer le mode maître/esclave ?

Réglez l'appareil maître sur un show (menu Show : Show 1 à 4). Les esclaves doivent être réglés en mode SLd avec l'option normal (synchronisé) ou 2 light show (inversé). Reliez les appareils en chaîne DMX sans contrôleur. La LED MASTER s'allume sur le maître, SLAVE sur les esclaves.

Que faire en cas d'absence de signal DMX ?

Vous pouvez choisir le comportement via le menu BLFD : y bα (black-out, l'appareil s'éteint en attendant un signal) ou n bα (pas de black-out, il passe en mode autonome).

Comment inverser le mouvement Pan ou Tilt ?

Dans le menu, utilisez Pn pour inverser le Pan (normal ou pan inversion) et le menu Ti (ou équivalent) pour inverser le Tilt (no ou tilt inversion). Confirmez avec ENTER.

Comment changer un gobo rotatif ?

Éteignez et débranchez l'appareil. Ouvrez le couvercle en plastique (4 vis). Repérez la roue à gobos, retirez l'anneau de fixation avec un outil adapté, changez le gobo (D=26,8 mm), puis replacez l'anneau en le comprimant. Ne desserrez jamais les vis des gobos rotatifs.

Quels sont les canaux DMX en mode 16 canaux ?

Voir le tableau complet dans la notice. Les canaux sont : 1 (Pan), 2 (Tilt), 3 (Vitesse Pan/Tilt), 4 (Dimmer), 5 (Shutter/Shaking), 6 (Couleur), 7-8 (non utilisés), 9 (Gobo), 10 (Rotation Gobo), 11 (Prisme), 12 (Rotation Prisme), 13 (Focus), 14 (Pan 16 bit), 15 (Tilt 16 bit), 16 (Reset et lampe on/off).

Comment entretenir et nettoyer le projecteur ?

Avant tout entretien, débranchez et laissez refroidir 10 minutes. Nettoyez les optiques externes tous les 30 jours avec un chiffon doux et un nettoyant pour verres. Les optiques internes doivent être nettoyées tous les 90 jours par un personnel qualifié. Vérifiez les fixations, câbles et ventilateurs régulièrement.

Quelles sont les précautions de sécurité importantes ?

Utilisez uniquement à l'intérieur, respectez une distance minimale de 1 mètre des surfaces éclairées. Ne fixez pas la source lumineuse. Installez à plus de 50 cm des murs. Utilisez un câble de sécurité secondaire supportant 12 fois le poids. L'appareil chauffe ; laissez refroidir avant maintenance. Ne modifiez pas l'appareil.

MODE D'EMPLOI BT-250S JBSYSTEMS LIGHT

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit BriteQ®. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT À LA LETTRE D'INFORMATION, VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS : NOUVEAUTÉS, ACTIONS SPÉCIALES, JOURNÉES PORTES OUVERTES, ETC.

SURFEZ SUR : WWW.BEGLEC.COM

CARACTÉRISTIQUES

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Puissant moving head intelligent pour les discothèques et les sociétés de location.
• 16 canaux DMX (pan - tilt - vitesse mouvements pan/tilt - dimmer - shutter/Shaking - couleur - gobo - rotation des gobos - prisme - rotation du prisme - focus - Pan 16Bit - Tilt 16Bit - reset+lamp on/off) choix entre 8 ou 16 canaux.
• Possibilité d'adresser le DMX à distance.
• Mouvements pan 540° / tilt 270° couples, prévus d'une correction de position.
• 7 gobos rotatifs interchangeables (D=26,8mm) + ouverture du gobo, 9 couleurs dichroïques trapézoïdales + blanc et effet arc-en-ciel à vitesse variable.
• Prisme à 3 facettes rotatif dans les deux sens à vitesse variable. L'écran LED du menu peut être allumé/éteint. Angle du faisceau : 13° + possibilité de régler le focus par DMX.
• Black-out et effet stroboscopique rapide jusqu'à 10 flashes/seconde. Atténuation linéaire 0-100%.
• Peut être utilisé en mode maître/esclave grâce aux programmes intégrés, commandés par le micro interne.
• Contrôleur CA-8 disponible en option pour la commande à distance de différentes fonctions, notamment : black out, différents programmes stroboscopiques, sélection manuelle de la couleur / du gobo et de la position X/Y, sélection du programme et fonctionnement lent/rapide.
• Ventilation forcée par ventilateur et protection électronique contre les surchauffes.

AVANT UTILISATION

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important : Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et les avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu :

Vérifiez si l'emballage contient les articles suivants :

Mode d'emploi - Appareil BT250S - 2 Crochets de support

INSTRUCTIONS DE SÉCURITÉ :

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole détermine la distance minimale des objets allumés. La distance minimale entre le projecteur et la surface à éclairer doit être supérieure à 1 mètre. - Afin de protéger l'environnement, merci de recycler les emballages autant que possible. - Un nouvel effet lumineux peut provoquer de la fumée et/ou une odeur non souhaitée, qui disparaissent après quelques minutes. - Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner à performance optimale et peut même causer des dommages. - Cette unité est destinée à une utilisation à l'intérieur uniquement. - Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun objet rempli de liquides, tels que des vases, ne peut être placé sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation. - Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil. - Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50 cm minimum des murs. - Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résulterait. - Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement. - Ne pas laisser l'unité à portée des enfants. - Les personnes non expérimentées ne doivent pas utiliser cet appareil. - La température ambiante maximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température. - La température des parois de l'unité peut atteindre 85°C. Ne pas toucher la coque à mains nues en cours de fonctionnement. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance. - Laissez l'appareil refroidir environ 10 minutes avant de remplacer l'ampoule ou d'effectuer des réparations. - Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant de changer une ampoule ou d'entreprendre des réparations. - Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrière de l'appareil. - Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé. - Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles ! - L'appareil doit être mis à la masse selon les règles de sécurité. - Ne pas connecter l'unité à un variateur de lumière. - Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité. - Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur. - Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de mêmes type et spécifications électriques ! - En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.

• La coque et les lentilles doivent être replacées si visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important : Ne jamais fixer directement la source de lumière ! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

MISE EN PLACE / REMPLACEMENT DES AMPOULES

En cas d'opération de maintenance ou de remplacement des ampoules, ne pas ouvrir l'installation dans les 10 minutes suivant la fin de l'utilisation jusqu'à ce que l'appareil ait refroidi. Débranchez systématiquement

l'unité avant toute opération de maintenance. Utilisez toujours le même type de pièces (ampoules, fusibles, etc.) Lors du remplacement, n'utilisez que des pièces véritables.

• Coupez l'alimentation et débranchez l'appareil.
• Attendez environ 15 minutes jusqu'à ce que l'appareil ait refroidi.
• Enlevez les 2 vis situées à l'arrière de l'appareil afin d'ouvrir le compartiment de la lampe (voir la détail A sur la figure).
• À l'intérieur, vous serez à même de voir la douille de la lampe. Retirez délicatement la lampe de son compartiment.
• Retirez l'ancienne lampe tout en tenant la douille de la lampe pendant l'opération.
• Maintenez également la douille de la lampe quand vous introduirez la nouvelle lampe dans la douille par un mouvement de pression, et ce, avec la plus grande précaution.

Attention ! Reportez-vous à l'étiquette à l'arrière de l'appareil ou aux spécifications techniques de ce manuel pour savoir quelle ampoule utiliser. Ne jamais installer d'ampoules à puissance plus élevée !

• Ne touchez pas l'ampoule les mains nues ! Ceci réduit considérablement la durée de vie de l'ampoule. Si vous avez touché l'ampoule, nettoyez-la à l'aide d'un chiffon et un peu d'alcool dénaturé. Frottez l'ampoule avant de l'installer.
• Remettez la nouvelle ampoule dans l'appareil. Assurez-vous que les fils ne touchent pas l'ampoule.
• Refermez le compartiment lampe au moyen des vis. Assurez-vous que la lampe soit bien placée au centre du réflecteur afin de lui garantir un rendement optimal. Allumez l'appareil et ajustez la position de la lampe. Utilisez à cet effet les vis A, B et C situées à l'arrière de l'appareil. (A sur la figure ci-contre)
• Prêt !

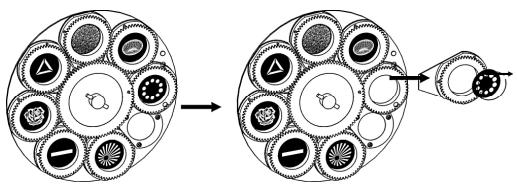

CHANGER LES GOBOS ROTATIFS

ATTENTION : N'installez les gobos que si l'appareil est éteint !

Ne desserrez jamais les vis des gobos rotatifs car vous ouvririez ainsi le roulement à billes. Réparer cela est très difficile !

• Coupez l'alimentation et débranchez l'appareil.
• Ouvrez le couvercle en plastique (4 vis).
• Repérez la roue à gobos et retirez l'anneau de fixation du gobo que vous pouvez replacer à l'aide d'un outil approprié.
• Retirez le gobo et insérez le nouveau gobo.
• Comprimez l'anneau de fixation et insérez-le devant le gobo. Prêt !

INSTALLATION EN HAUTEUR

• Important : L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience ! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulières. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50 cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixé ; un montage à balancement est dangereux et ne devrait pas être considéré !
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

COMMENT RÉGLER L'APPAREIL

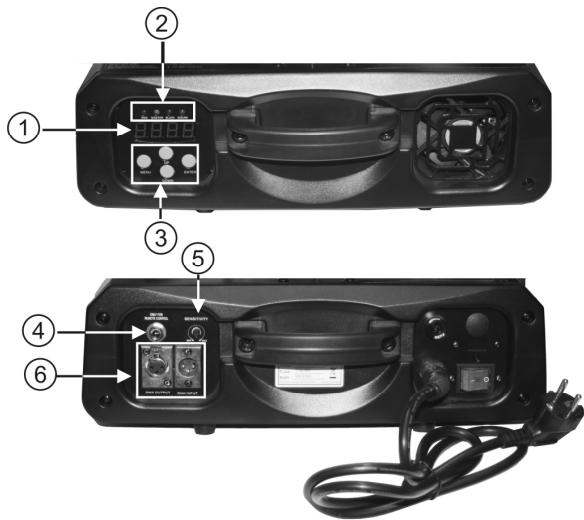

PANNEAU DE CONTRÔLE :

1. ÉCRAN affiche les différents menus et les fonctions sélectionnées.

2. LEDS

DMX	Allumé	Présence d'un signal DMX
MASTER	Allumé	Mode maître
SLAVE	Allumé	Mode esclave
SOUND	Clignote	Activation musicale

1. TOUCHES

MENU	Pour sélectionner les fonctions de programmation
DOWN	Pour recycler dans les fonctions sélectionnées
UP	Pour avancer dans les fonctions sélectionnées
ENTER	Pour confirmer la fonction sélectionnée

1. ENTRÉE POUR LE CONTRÔLEUR À DISTANCE : connectez le contrôle à distance optionnel (CA-8) via l'entrée jack 1/4 afin de contrôler l'appareil au niveau du stand by, de la fonction et du mode.
2. SENSITIVITY : vous pouvez régler la sensibilité du micro si vous utilisez cet appareil de façon autonome ou en mode maître/esclave.
3. DMX IN/OUT : est utilisé pour les configurations en DMX512. Utilisez des câbles symétriques XLR M/F à 3 broches de bonne qualité pour relier les appareils entre eux.

MENU PRINCIPAL :

• Pour sélectionner une des fonctions preset, appuyez sur la touche MENU jusqu'à ce que la fonction que vous désirez apparaisse à l'écran.
• Sélectionnez la fonction à l'aide de la touche ENTER. L'écran clignotera. Utilisez les touches DOWN et UP pour changer de mode.
• Dès que vous avez sélectionné le mode requis, appuyez sur la touche ENTER pour confirmer. Après 8 secondes, l'écran retournera automatiquement aux fonctions principales sans avoir modifié quoi que ce soit. Pour retourner aux fonctions sans effectuer de changements, appuyez sur la touche MENU. Les fonctions principales sont affichées à droite.

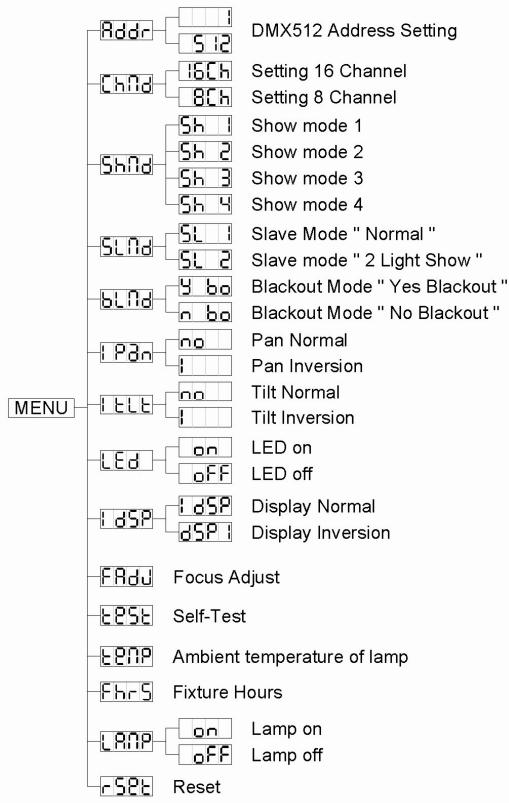

Addr

Réglage de l'adresse DMX512

Est utilisé pour régler l'adresse de départ dans une configuration DMX.

• Appuyez sur la touche MENU jusqu'à ce que « Addr » soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour changer l'adresse DMX512.
• Quand l'adresse désirée est affichée à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Appuyez sur le bouton MENU jusqu'à ce que les lettres « hnd » soient affichées par l'écran. - Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter. - Utilisez les boutons DOWN et UP pour sélectionner l'un des deux modes : [16 canaux] ou [8 canaux]. - Une fois que le mode est sélectionné, appuyez sur le bouton ENTER pour confirmer (ou vous retournerez vers les fonctions principales si aucune activité n'est détectée par l'appareil pendant 8 secondes).

Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur le bouton MENU.

Show Mode

Est utilisé pour désigner le Show quand l'appareil fonctionne de façon autonome ou en maître/esclave.

• Appuyez sur la touche MENU jusqu'à ce que « Shid » soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner (show 1), (show 2), (show 3) ou (show 4).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Show 1 mode : l'appareil est placé par terre. Angle du mouvement tilt : 210°.

Show 2 mode : l'appareil est fixé au plafond. Angle du mouvement tilt : 90°.

Mode show 3 : l'appareil est placé sur le haut-parleur.

Le projecteur reste continuellement dirigé vers le public, donc devant la scène. Angle du

mouvement pan (de gauche à droite à gauche) : 160°. Angle du mouvement tilt : 90° (60° au-dessus de l'horizontale ; 30° en dessous de l'horizontale).

Mode show 4 : l'appareil est fixé au plafond.

La plupart du temps, le spot projette son faisceau devant la scène. Angle du mouvement pan (de gauche à droite à gauche) : 160°. Angle du mouvement tilt : 90° (verticalement, devant 75° ; derrière 15°).

Mode esclave

Utilisé pour que l'appareil esclave fonctionne de manière opposée au maître ou pour fonctionner de manière complètement synchronisée.

• Appuyez sur la touche MENU jusqu'à ce que SLD soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner (normal) ou (2 light show).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Mode Black-out

Mode black-out : quand aucun signal DMX n'est détecté, l'appareil se met en black-out et attend un signal DMX.

Mode « pas de black-out » : quand aucun signal DMX n'est détecté, l'appareil se met automatiquement à fonctionner de façon autonome.

• Appuyez sur la touche MENU jusqu'à ce que blfd soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner y bα (yes black-out) ou n bα (no black-out).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion Pan

Normal : le mouvement pan n'est pas inversé.

Inversion pan : le mouvement pan est inversé.

Appuyez sur la touche MENU jusqu'à ce que « Pn » soit affiché à l'écran. - Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner « Normal » ou « Pan inversion ». - Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer ce choix.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion Tilt

Normal : le mouvement tilt n'est pas inversé.

Inversion tilt : le mouvement tilt est inversé.

Appuyez sur la touche MENU jusqu'à ce que « t » soit affiché à l'écran. - Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner « no » (normal) ou « til inversion ». - Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer ce choix.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Affichage LED

Affichage activé : l'écran est toujours allumé.

Affichage désactivé : l'écran est éteint lorsqu'il n'est pas utilisé.

Appuyez sur la touche MENU jusqu'à ce que « Ed » soit affiché à l'écran. - Appuyez sur la touche ENTER, l'écran commence à clignoter. - Utilisez les touches DOWN et UP pour sélectionner « écran toujours allumé » ou « écran éteint si pas utilisé ». - Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer ce choix.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion de l'affichage

Affichage normal : possibilité de définir ce qui est affiché à l'écran lorsque l'appareil est posé au sol.

Affichage inversé : possibilité de définir ce qui est affiché à l'écran lorsque l'appareil est suspendu.

• Appuyez sur la touche MENU jusqu'à ce que « dSPT » clignote à l'écran (affichage normal).
• Utilisez la touche ENTER pour changer l'affichage [dSPT] (affichage inversé). L'option sera automatiquement enregistrée après 8 secondes. Ou appuyez à nouveau sur la touche ENTER pour revenir à l'affichage normal [dSPT].
• Pour revenir aux fonctions, appuyez sur la touche MENU.

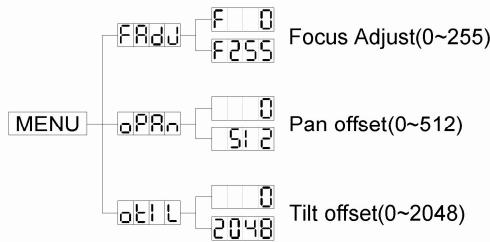

Réglage de la mise au point

Cette fonction vous aide à régler la mise au point des faisceaux et des gobos.

• Appuyez sur la touche MENU jusqu'à ce que « FADU » clignote à l'écran.
• Appuyez sur la touche ENTER pour que l'appareil adopte la position « tilt 90° ».
• Appuyez sur la touche ENTER pour que l'appareil adopte la position « pan 0° ».
• Appuyez sur la touche ENTER pour que l'appareil adopte la position « pan 90° ».
• Appuyez sur la touche ENTER pour que l'appareil adopte la position « pan 180° ».
• Appuyez sur la touche ENTER pour que l'appareil adopte la position « pan 270° ».

Dans les 5 étapes précédentes, vous pouvez ajuster la mise au point à l'aide des touches UP/DOWN de l'appareil (l'écran affiche la valeur de la mise au point).

• Pour revenir aux fonctions, appuyez sur la touche MENU.

Self-Test

Utilisé pour activer le programme interne "self-test" qui passera en revue toutes les possibilités de l'appareil.

Appuyez sur la touche MENU jusqu'à ce que ESE clignote à l'écran. - Appuyez sur la touche ENTER pour démarrer le programme intégré « self-test ». - Pour revenir aux fonctions, appuyez sur la touche MENU.

Utilisé pour afficher la température à l'intérieur du compartiment de la lampe.

Appuyez sur le bouton MENU jusqu'à ce que les lettres en p se mettent à clignoter sur l'écran. - Appuyez sur le bouton ENTER et la température de service de la lampe sera affichée sur l'écran. - Pour revenir aux fonctions, appuyez de nouveau sur le bouton MENU.

Fixture Hours

Vous communique le nombre d'heures de service de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que FhrS clignote à l'écran.
• Appuyez sur la touche ENTER pour que l'appareil affiche le nombre d'heures de service à l'écran.
• Pour revenir aux fonctions, appuyez sur la touche MENU.

Lamp Display

Utilisé pour allumer et éteindre la lampe de manière à pouvoir refroidir la lampe grâce aux ventilateurs internes avant de la transporter.

• Appuyez sur le bouton MENU jusqu'à ce que les lettres LARN se mettent à clignoter sur l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les boutons DOWN et UP pour sélectionner l'un des deux modes : (la lampe sera allumée) ou (la lampe sera éteinte).
• Une fois que le mode est sélectionné, appuyez sur le bouton ENTER pour confirmer (ou vous retournerez vers les fonctions principales si aucune activité n'est détectée par l'appareil pendant 8 secondes).
• Pour revenir aux fonctions sans effectuer de changements, appuyez de nouveau sur le bouton MENU.

Reset

Pour effectuer une mise à zéro de l'appareil.

Appuyez sur la touche MENU jusqu'à ce que ★★★★☆ clignote à l'écran. - Appuyez sur ENTER pour renvoyer tous les canaux à leur position d'origine. - Pour revenir aux fonctions, appuyez sur la touche MENU.

Veuillez également consulter le chapitre concernant la configuration des canaux DMX pour découvrir comment effectuer une mise à zéro (reset) par commande DMX.

HOME POSITION ADJUST

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour aller vers le mode Offset.
• Vous êtes maintenant en mesure d'ajuster la position de référence ('home position', qui est donc la position "zéro").
• Quand vous désirez ajuster la position de référence ('home position') des gobos et des couleurs, vous devez d'abord activer le mode FRdu.
• Les fonctions sont décrites ci-dessous.

Focus Adjust

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour activer le mode Offset.
• Utilisez les boutons DOWN et UP jusqu'à ce que les lettres FRdu soient affichées par l'écran.
• Appuyez sur le bouton ENTER et l'appareil se mettra en position "tilt 135° ".
• Appuyez sur le bouton ENTER et l'appareil se mettra en position "tilt 45°".
• Appuyez sur le bouton ENTER et l'appareil se mettra en position "pan 0°".
• Appuyez sur le bouton ENTER et l'appareil se mettra en position "pan 90°".
• Appuyez sur le bouton ENTER et l'appareil se mettra en position "pan 180°".
• Appuyez sur le bouton ENTER et l'appareil se mettra en position "pan 270°".
• Au cours des 6 étapes décrites ci-dessus, vous serez en mesure d'ajuster le focus grâce aux boutons UP/DOWN présents sur l'appareil.

Pour revenir aux fonctions principales sans effectuer le moindre changement, attendez pendant 8 secondes.

PAN Offset

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour activer le mode Offset. Utilisez les boutons DOWN et UP jusqu'à ce que les lettres soient affichées par l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter. Utilisez les boutons DOWN et UP pour ajuster la position de référence du mouvement pan (pan home position).
• Une fois que la position a été déterminée, appuyez sur le bouton ENTER pour confirmer, ou retournez automatiquement aux fonctions offset sans effectuer le moindre changement en appuyant sur le bouton MENU.
• Pour revenir vers les fonctions principales sans effectuer le moindre changement, attendez pendant 8 secondes.

TILT Offset

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour activer le mode Offset. Utilisez les boutons DOWN et UP jusqu'à ce que les lettres soient affichées par l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les boutons DOWN et UP pour ajuster la position de référence du mouvement tilt (tilt home position).
• Une fois que la position a été déterminée, appuyez sur le bouton ENTER pour confirmer, ou retournez automatiquement aux fonctions offset sans effectuer le moindre changement en appuyant sur le bouton MENU.
• Pour retourner vers les fonctions principales sans effectuer le moindre changement, attendez pendant 8 secondes.

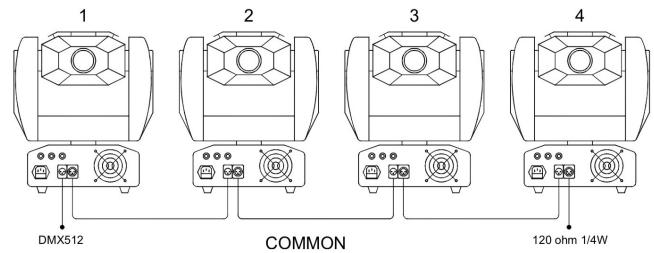

COMMENT BRANCHER LES APPAREILS EN DMX

Le protocole DMX est un signal à haute vitesse qui sert à contrôler les projecteurs dits « intelligents ». Vous devez relier le contrôleur DMX et tous les appareils “en chaîne” à l'aide d'un câble symétrique XLR M/F de très bonne qualité. Pour éviter un comportement étrange des appareils, suite aux interférences, vous devez utiliser un « terminal » de 90 Ω à 120 Ω à la fin de la chaîne. N'utilisez jamais des câbles répartiteurs-Y, cela ne fonctionnera tout simplement pas !

Chaque appareil dans la chaîne doit avoir sa propre adresse de départ afin de savoir quelles commandes, venant du contrôleur, il doit décoder.

COMMENT RÉGLER L'ADRESSE DE DÉMARRAGE EXACTE :

Référez-vous au chapitre précédent (réglage de l'adresse DMX-512) pour apprendre à régler l'adresse de départ sur cet appareil. L'adresse de départ de chaque appareil est très importante. Malheureusement, il est impossible de vous expliquer dans ce mode d'emploi quelle adresse de démarrage vous devez introduire, car cela dépend entièrement du contrôleur que vous utiliserez... Veuillez donc vous référer au mode d'emploi de votre contrôleur DMX pour savoir quelle adresse vous devez utiliser.

- CONFIGURATION DMX DU BT250S :

Mode à 16 canaux

16 Channels DMX-512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Pan/Tilt speed select	Dimmer	Shutter/Shaking	Color	No function	No function
540°	270°	255 Slow	255 100%	248-255 Open	248-255	248-255	247 Fastest speed Rainbow effect
				240-247	247 Fastest speed Rainbow effect	128 Slowest speed Rainbow effect	115-127 Pink
				239 Fast shaking	102-114 Light green	089-101 UV purple	089-101 UV purple
270°	135°	0 Fast	0 0%	132 Slow shaking	131 Fast shutter	077-088 Blue	064-076 Red
				16 Slow shutter	051-063 Yellow	039-050 Light blue	026-038 Magenta
0°	0°			008-015 Open	000-007 Blackout	013-025 Green	000-012 White
Channel 9	Channel 10	Channel 11	Channel 12	Channel 13	Channel 14	Channel 15	Channel 16
Gobo	Gobo Rotation	Prism	Prism Rotation	Focus	Pan 16 bit	Tilt 16 bit	Reset Lamp On/Off
248-255	247 Fastest speed Gobo change	246-255 Stopped	171-255	246-255 Stopped	255	255	255
		245 Fast	Prism effect 2	245 Fast
128 Slowest speed Gobo change	135 Slow	086-170	135 Slow	121-134 Stopped
096-111	121-134 Stopped
080-095	120 Slow	Prism effect 1	120 Slow
064-079	010 Fast	000-085 Open	010 Fast
048-063	010 Fast	000-085 Open	000-009 Stopped
032-047	010 Fast
016-031	010 Fast
000-015	000-009 Stopped

1. Pour effectuer un reset DMX, mettez la valeur DMX de CH-8 et de CH-16 à 255, l'appareil effectuera un reset après environ 5 secondes.

Pour que la lampe soit allumée, mettez la valeur DMX de CH-8 à 247 et celle de CH-16 à 255.

Pour que la lampe soit éteinte, mettez la valeur DMX de CH-8 à 239 et celle de CH-16 à 255.

1. Pour activer le mode 'color sound', mettez la valeur DMX de CH-6 de 248 à 255.

Pour activer le mode 'gobo sound', mettez la valeur DMX de CH-9 de 248 à 255.

Mode à 8 canaux

Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Shutter/Shaking	Gobo	Color	Gobo rotation	Prism/Prism rotation/Dimmer	Focus
540°	270°	248-255 Open	248-255	248-255	246-255 Stopped	255 100%	255
		240-247	247 Fastest speedGobo change	247 Fastest speedRainbow effect	245 Fast	Dimmer
		239 Fast shaking	128 Slowest speedGobo change	128 Slowest speedRainbow effect	128 Slow	128 0%
		132 Slow shaking	112-127	115-127 Pink	135 Slow	127 Fast
			096-111	089-101 UV purple	121-134 Stopped	104 Slow
			080-095	077-088 Blue	120 Slow	103 Slow
		131 Fast shutter	064-079	064-076 Red	120 Slow	120 Slow
			048-063	051-063 Yellow	080 Fast	080 Fast
		16 Slow shutter	032-047	039-050 Light blue	079 Fast	079 Fast
		008-015 Open	016-031	013-025 Green	010 Fast	010 Fast
0°	0°	000-007 Blackout	000-015	000-012 White	000-009 Stopped	000-015 Open	0

Gobo 1

Gobo 2

Gobo 3

Gobo 4

Gobo 5

Gobo 6

Gobo 7

COMMENT UTILISER L'APPAREIL

Chaque fois que vous allumerez l'appareil, l'écran affichera 1250 et tous les moteurs retourneront à leur position initiale, ce qui fait que vous entendrez des bruits pendant environ 20 secondes. Après cela, l'appareil sera prêt à recevoir des signaux DMX ou à parcourir ses programmes.

Vous pouvez utiliser l'appareil de 3 façons :

En utilisant les programmes intégrés maître/esclave, en utilisant le petit contrôleur, ou en utilisant un contrôleur DMX universel.

- EN UTILISANT LES PROGRAMMES INTÉGRÉS MAÎTRE/ESCLAVE :

Sélectionnez cette fonction si vous voulez un show instantané. En reliant tous les appareils selon le principe maître/esclave, le premier appareil contrôlera tous les autres appareils en effectuant un show automatique et synchronisé au rythme de la musique. Rien ne sera branché à son entrée DMX et son LED « master » sera constamment allumé, le LED « sound » clignotera au rythme de la musique.

L'appareil maître possède 4 shows préprogrammés : vous pouvez sélectionner (show 1), (show 2), (show 3) ou (show 4) immédiatement dans le menu du maître. - Les appareils esclaves possèdent 2 options : les autres appareils sont réglés en mode esclave (le

Led « slave » est constamment allumé). Afin de créer un magnifique show, vous pouvez introduire des mouvements contrastés (pan/tilt de l'appareil esclave est inversé) → dans le menu des appareils esclaves, vous pouvez aller à l'option SLfd et sélectionner :

→ Normal slave : l'appareil esclave fonctionne de façon synchronisée par rapport à l'appareil maître. → 2 light show : l'appareil esclave fonctionne à l'opposé de l'appareil maître.

- EN UTILISANT LE CONTRÔLEUR CA-8 :

Si vous utilisez l'appareil en mode maître/esclave, nous vous recommandons d'utiliser le contrôleur CA-8. Connectez ce petit contrôleur à l'entrée jack 1/4" de l'appareil maître. Ceci vous permettra de contrôler les fonctions suivantes :

Stand by	L'appareil est totalement éteint.
Fonction	Strobe 1.Gobo / Color sync. strobe 2.Sync. strobe 3.Two-light strobe	Sélection du mode moving show X/Y (Show 1 - Show 4)	Sélection Color/Gobo 1. Pression longue pour changement de gobo. 2. Pression courte pour changement de couleur.	Réglage du mouvement X/Y. 1. Position pan. 2. Position tilt. D'abord régler l'appareil Master, ensuite régler les appareils Slave.
Mode	Son 1 (la LED est étéinte)	Son 2 (la LED clignote normalement)	Lent/son 3 (la LED est allumée)	Position/Latch (la LED clignote rapidement)

MAINTENANCE

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance.
• Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi. Pendant l'inspection, les points suivants doivent être vérifiés :
• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• Pour protéger l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyés mensuellement. L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou jet d'air.
• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne : des environnements humides, enfumés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importante sur les optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes au moins une fois tous les 30 jours.
• Nettoyez les optiques internes au moins une fois tous les 90 jours.

Attention : Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié !

SPÉCIFICATIONS

Alimentation : AC 230V, 50Hz

Fusible : 10 A/250V

Contrôle du son : Microphone interne

Mouvements Pan/Tilt : 540° / 270° avec correction automatique

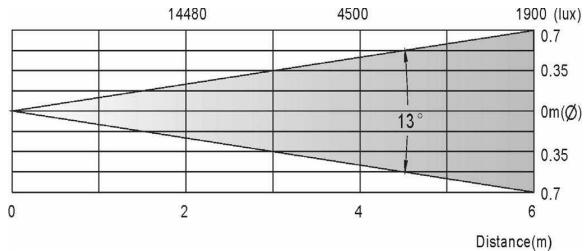

Angle du faisceau : 13°

Connexions DMX : connecteur XLR mâle / femelle à 3 broches

Ampoule : MSD250/2 et NSD250/2

Taille : 428 × 371 × 466 mm

Poids : 23 kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi sur notre site Web : www.briteq-lighting.com
