BT-36LI - Projecteur lumineux professionnel JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur lumineux professionnel LED
Marque	JBSYSTEMS LIGHT
Modèle	BT-36LI
Source lumineuse	36 LED haute puissance 1W Luxeon® (Philips/Lumileds)
Angle du faisceau	25° (standard), 15° et 45° en option (lentilles interchangeables)
Mouvements Pan/Tilt	Pan 540°, Tilt 220°
Contrôle DMX	8 ou 15 canaux DMX512
Modes de fonctionnement	Maître/Esclave, autonome, piloté par la musique, contrôleur CA-8
Fonctions spéciales	Stroboscope, mixage de couleurs RGB, programmes intégrés, black-out
Alimentation	AC 230V, 50Hz
Consommation	Très faible (LED), chaleur minimale
Connexions DMX	XLR mâle/femelle 3 broches
Contrôle à distance	Entrée jack 1/4" pour contrôleur CA-8 (optionnel)
Indice de protection	Usage intérieur uniquement (IP20)
Température ambiante maximale	40°C
Distance de sécurité minimale	1 mètre de la surface éclairée
Dimensions (approx.)	Compact, design style (non spécifiées exactement)
Poids (approx.)	Non spécifié, mais typique pour ce type d'appareil (~5-10 kg)
Accessoires fournis	Câble d'alimentation, support Omega, lentille standard 25°
Entretien et nettoyage	Nettoyer les lentilles externes tous les 30 jours, internes tous les 90 jours ; aspirer les ouvertures de ventilation mensuellement
Sécurité	Ne pas regarder directement la source, installation en hauteur par personnel qualifié, utiliser un câble de sécurité
Pièces détachées et réparabilité	Lentilles interchangeables disponibles en option ; aucune pièce réparable par l'utilisateur à l'intérieur
Informations générales	Conforme aux normes européennes, ne produit pas d'interférences radio, recyclage écologique

FOIRE AUX QUESTIONS - BT-36LI JBSYSTEMS LIGHT

Comment régler l'adresse DMX sur le BT-36LI ?

Appuyez sur MENU jusqu'à afficher Rddr, puis ENTER. Utilisez DOWN/UP pour choisir l'adresse (001-512) et ENTER pour confirmer.

Comment changer la lentille du projecteur ?

Débranchez l'appareil. Retirez les 4 vis du compartiment lentille, puis les 4 vis du couvercle métallique. Remplacez la lentille sans toucher les LED. Remontez en ordre inverse.

Comment configurer le mode maître/esclave ?

Réglez le premier appareil en mode maître (menu ShId pour choisir un show), et les autres en mode esclave (menu SLND : Normal ou 2 light show). Reliez-les en chaîne DMX.

Comment activer la réaction à la musique ?

Dans le menu, sélectionnez Son, puis activez ON. Le micro intégré fera réagir l'appareil au rythme. Vous pouvez régler la sensibilité avec le potentiomètre SENSITIVITY.

Comment utiliser la fonction stroboscope ?

En mode DMX 8 canaux, le canal 3 (Strobe) contrôle la vitesse : valeurs 0-15 = arrêt, 16-131 = rapide, 132-139 = lent, etc. En mode autonome, utilisez le contrôleur CA-8.

Que faire si l'appareil ne répond plus ?

Effectuez un reset : allez dans le menu FSCL et appuyez sur ENTER. Vous pouvez aussi débrancher l'appareil 10 secondes puis le rebrancher.

Comment nettoyer les lentilles ?

Utilisez un chiffon doux et un produit nettoyant pour verres. Nettoyez les lentilles externes au moins tous les 30 jours, les internes tous les 90 jours. Débranchez l'appareil avant.

Quelle est la distance de sécurité à respecter ?

La distance minimale entre le projecteur et la surface éclairée est de 1 mètre. L'appareil doit être installé à au moins 50 cm des murs pour la ventilation.

Puis-je utiliser le BT-36LI en extérieur ?

Non, cet appareil est conçu pour un usage intérieur uniquement. Ne pas exposer à la pluie ou à l'humidité.

Comment inverser le mouvement Pan ou Tilt ?

Dans le menu, sélectionnez l'pan ou l'tilt pour inverser la direction. Choisissez Normal ou Inversion et confirmez avec ENTER.

MODE D'EMPLOI BT-36LI JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit BriteQ. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Puissamment LED pour les discothèques, théâtres, studios, sociétés de location, etc.
• Les 36 LED haute puissance 1Watt LUXEON® (Philips/Lumileds) assurent une luminosité extrêmement élevée (1600 lux @ 5m)
• Création d'un nombre infini de couleurs par mixage de couleurs. Grâce au pilotage 400Hz, cette lyre LED convient parfaitement pour une utilisation en studio TV (pas d'interférences avec les caméras)
• Choix de l'angle d'ouverture du faisceau grâce aux lentilles interchangeables (standard=25° + 15° et 45° disponibles en option) Commande par 8 ou 15 canaux DMX:

○ 8 canaux: pan * tilt * strobo * rouge * vert * bleu * master dimmer * fonction spéciale 15 canaux: pan * pan fin * tilt * tilt fin * vitesse pan/tilt * macros pan/tilt * macro vitesse * fonction spéciale * master dimmer * strobo * rouge * vert * bleu * color chenillard/fondu * vitesse chenillard/fondu.

• Peut être utilisé en mode Maître/esclave, piloté par la musique grâce aux programmes intégrés et le contrôleur CA-8
• Mouvements Pan et Tilt fluides et très rapides.
• Fonction stroboscopique extrêmement rapide
• Consomme très peu et ne développe pratiquement pas de chaleur.
• Design compact et style, livre avec 1 support oméga.

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi Câble d'alimentation - Appareil BT-250W 1 support Omega

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous poussiez replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : usage uniquement à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole représente la distance de recul minimum à respecter, c'est-à-dire, la distance minimum entre le projecteur et la surface à éclairer. Cette distance doit être de plus de 1 mètre.

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Un effet lumière neuf peut provoquer de la fumée et/ou une odeur non souhaitée, qui devrait disparaître après quelques minutes.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays.
• Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrêt de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• èces pouvant être changées par l'utilisateur à l'intérieur de l'appareil.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées. Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

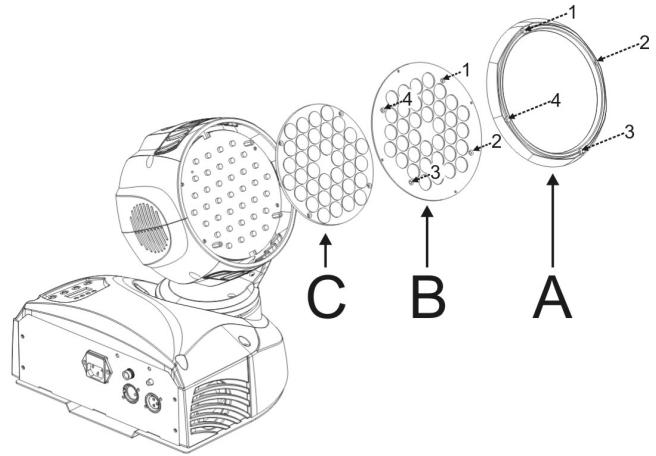

Mise en PLACE / remplacement de la lentille

Il faut toujours débrancher l'appareil avant de remplaçer les lentilles ! NE TOUCHEZ PAS LES LED ! EN EFFET, CES LED DE GRANDE PUISSANCE SONT TRES FRAGILES QUAND ELLES sont EN PRESENCE D'ELECTRICITE STATIQUE !!! Les LED peuvent facilement être détruites par un simple contact de votre part!

• Mettez l'interrupteur de mise sous tension en position hors service et débranchez l'appareil.
• Enlevez les 4 vis afin d'ouvrir le compartiment de la lentille et son verre de protection (A sur la figure ci-dessous).
• Enlevez les 4 vis qui maintiennent en place le couvercle noir de la lentille et enlevez la plaque en métal (B sur la figure ci-dessous).
• AVEC PRECAUTION, enlever la lentille d'origine (C sur la figure ci-dessous), et ce, SANS TOUCHER LES LED !!!
• AVEC PRECAUTION, mettez en place la lentille permettant différents angles au faisceau lumineux. Veuillez s'il vous plaît noter que l'angle du faisceau lumineux est indiqué au centre de la lentille.
• Remettez en place le couvercle métallique de la lentille au moyen des 4 vis.
• Ensuite, remettez en place le verre de protection et fixez-le au moyen des 4 vis. C'est terminé!

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité (n° 3 sur l'image) qui peut supporter 12 fois le poids de

L'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'une partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe.

• L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré!
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

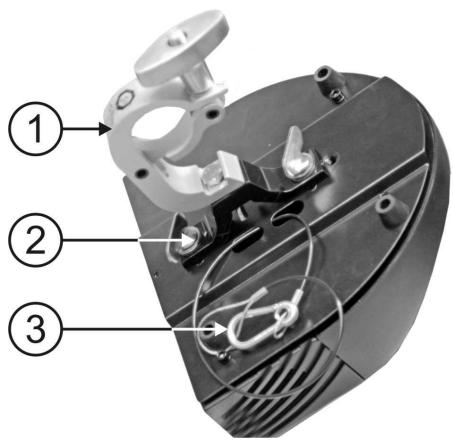

1. Collier de serrage rapide, en option
2. Collier de serrage spécial Omega (fourni)
3. Câble de sécurité, en option

Comment regler l'appareil

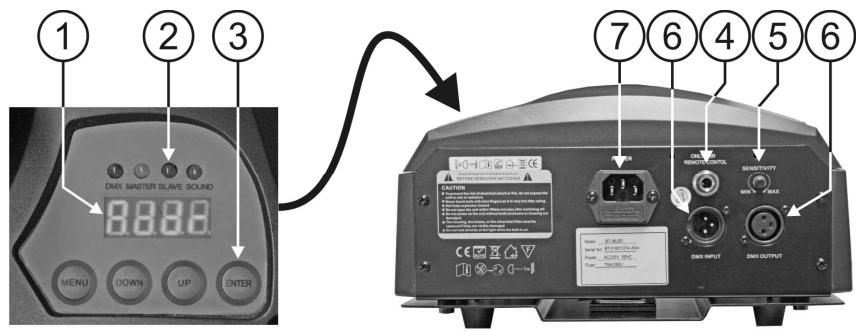

PANNEAU DE CONTROL:

1. ECRAN affiche les différents menus et les fonctions selectionnées.
2. LED

DMX	Allumé	Présence d'un signal DMX
MASTER	Allumé	Mode maître
SLAVE	Allumé	Mode esclave
SOUND	Clignote	Activation musicale

1. TOUCHES

MENU	Pour sélectionner les fonctions de programmation
DOWN	Pour recycler dans les fonctions sélectionnées
UP	Pour avancer dans les fonctions sélectionnées
ENTER	Pour confirmier la fonction sélectionnée

1. ENTREE POUR LE CONTROLEUR A DISTANCE: connectez le contrôle à distance optionnel (CA-8) via l'entrée jack 1/4 afin de contrôler l'appareil au niveau du stand by, de la fonction et du mode.
2. SENSITIVITY: vous pouvez régler la sensibilité du micro si vous utilisez cet appareil de façon autonome ou en mode maître/esclave.

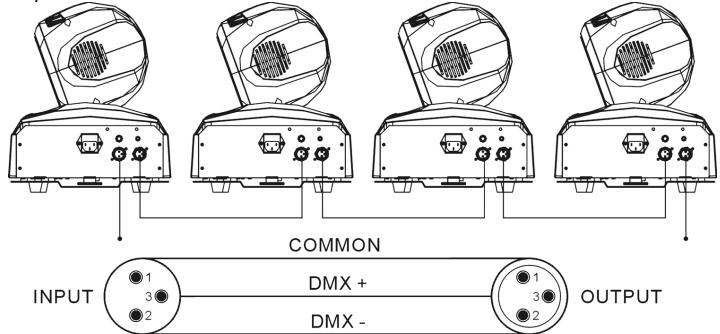

3. DMX IN/OUT : est utilisé pour les configurations en DMX512. Utilisez des câbles symétriques XLR M/F à 3 broches de bonne qualité pour relier les appareils entre eux.
4. ENTREE D'ALIMENTATION SECTEUR : dotée d'un socket IEC et d'une protection à fusible intégré; c'est ici que vous devez connecter le cable d'alimentation secteur.

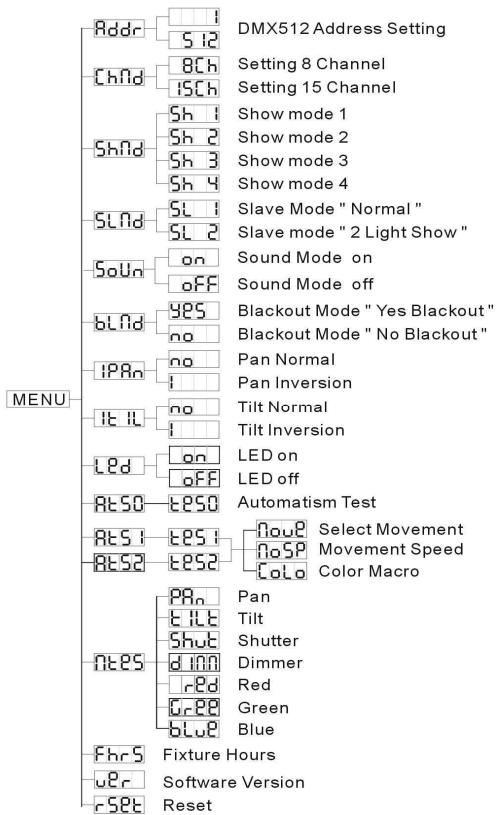

• Pour sélectionner une des fonctions prè-set, appuyez sur la touche MENU jusqu'à ce que la fonction que vous désirez apparaisse à l'écran.
• Sélectionnez la fonction à l'aide de la touche ENTER. L'écran clignotera. Utilisez les touches DOWN et UP pour changer de mode.
• Dès que vous avez sélectionné le mode requis, appuyez sur la touche ENTER pour confirmer. Après 8 secondes l'écran retournera automatiquement aux fonctions principales sans avoir modifié quoi que ce soit. Pour retourner aux fonctions sans effectuer de changements, appuyez sur la touche MENU. Les fonctions principales sont affichées à droite.

Réglement de l'adresse DMX512

Est utilisé pour régler l'adresse de départ dans une configuration DMX.

• Appuyez sur la touche MENU jusqu'à ce que Rddr soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour changer l'adresse DMX512.
• Quand l'adresse désirée est affichée à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

• Appuyez sur le bouton MENU jusqu'à ce que les lettres chnd soient affichées par l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les boutons DOWN et UP pour sélectionner l'un des deux modes : [15c h] (15 canaux) ou [8c h] (8 canaux).
• Une fois que le mode est sélectionné, appuyez sur le bouton ENTER pour confirmer (ou vous retournerez vers les fonctions principales si aucune activité n'est détectée par l'appareil pendant 8 secondes). Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur le bouton MENU.

Est utilise pour CHOISIR le Show quand l'appareil fonctionne de façon autonome ou en maitre/esclave.

• Appuyez sur la touche MENU jusqu'à ce que Shid est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner (show 1) ou (show 2) ou (show 3) ou (show 4).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Show 1 mode - l'appareil est placé parterre. Angle du mouvement tilt: Show 2 mode - l'appareil est fixe au plafond. Angle du mouvement tilt : Sh 3 Mode show 3 : l'appareil est placé sur le haut-parleur.

Le projecteur reste continuellement dirigé vers le public, donc, devant la scène. Angle du mouvement pan (de gauche à droite à gauche) :. Angle du mouvement tilt : ( au-dessus de l'horizontal ; en dessous de l'horizontal).

Mode show 4 : l'appareil est fixé au plafond.

La plupart du temps, le spot projette son faisceau devant la scène. Angle du mouvement pan (de gauche à droite à gauche) :. Angle du mouvement tilt : (verticalement, devant; derrière ).

Est utilisé pour que l'appareil esclave fonctionne de façon opposée au maître ou pour fonctionner de façon complètement synchronisée.

• Appuyez sur la touche MENU jusqu'à ce que SLND s'affiche à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner (normal) ou (2 light show).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Ce mode est utilisé pour faire réagir l'appareil au rythme de la musique quand il est utilisé en mode autonome ou en mode maître/esclave.

• Appuyez sur la touche MENU jusqu'à ce que Son s'affiche à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner ON (actif par le son) ou AFF.
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Mode black-out

Black-out mode: quand aucun signal DMX est détecté, l'appareil se met en black-out et attend un signal DMX.

Mode « pas de black-out » : quand aucun signal DMX est détecté, l'appareil se met automatiquement à fonctionner de façon autonome.

• Appuyez sur la touche MENU jusqu'à ce que blfd est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner y ba (yes black-out) ou n b (no black-out).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer ce choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion pan

Normal: le mouvement pan n'est pas inversé.

Pan inversion: le mouvement pan est inversé

• Appuyez sur la touche MENU jusqu'à ce que l'pan soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner (normal) ou (pan inversion).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion tilt

Normal: le mouvement tilt n'est pas inversé.

Tilt inversion: le mouvement tilt est inversé

• Appuyez sur la touche MENU jusqu'à ce que l'écran soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner (normal) ou (tilt inversion).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer ce choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Display on: l'écran est toujours allumé.

Display off: l'écran est éteint quand il n'est pas utilisé.

Appuyez sur la touche MENU jusqu'à ce que l'écran affiché [Ed]. - Appuyez sur la touche ENTER, l'écran commence à clignoter. - Utilisez les touches DOWN et UP pour selectionner (écran toujours allumé) ou OFF (écran éteint si pas utilisé). - Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Est utilisé pour activer les 3 programmes internes "self-test" qui passeront en revue toutes les possibilités de l'appareil. - Appuyez sur la touche MENU jusqu'à ce que [At50] [At51] ou [At52] s'affiche à l'écran. - [At50] est un programme de test tout à fait automatique

• [At51] et [At52] sont des programmes de test dans lesquels on peut régler manuellement certains paramètres relatifs au mouvement lui-même, à la vitesse de ce mouvement, et à la couleur.
• Appuyez sur la touche ENTER pour démarrer le programme intégré « self-test »
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Ce mode est utilisé pour activer un autre programme de test où il est possible de régler manuellement tous les paramètres de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que l'écran affiche [LE: PS]
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner PA E ILESHue B IMN RBD C REB BLUE
• Une fois qu'un mode est sélectionné, appuyez sur le bouton ENTER pour confirmer. L'écran se met à clignoter pour indiquer que l'on peut saisir une valeur entre 000 et 255.

Remarque : quand on n'appuie sur aucune touche pendant 8 secondes, le programme de test s'arrête automatiquement.

Vous communiquez le nombre d'heures de service de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que FhrS clignote à l'écran.
• Appuyez sur la touche ENTER pour que l'appareil affiche le nombre d'heures de service à l'écran.
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Version du logiciel

Cette possibilité est utilisée pour montrer qu'elle est la version du software qui a été installée dans l'appareil

• Appuyez sur la touche MENU jusqu'à ce que [uBr] clignote à l'écran.
• Appuyez sur la touche ENTER pour afficher la version du software.
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Pour effectuer une mise à zéro de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que FSCL clignote à l'écran.
• Appuyez sur ENTER pour renvoyer tous les canaux à leur position d'origine.
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Veuillez également consulter le chapitre concernant la configuration des canaux DMX pour découvrir comment effectuer une mise à zéro (reset) par commande DMX.

Cette possibilité est utilisée pour ajuster la position de référence des fonctions suivantes : Pan, Tilt, B-red, B-green, B-blue.

• Appuyez brièvement sur la touche MENU pour appeler le menu principal (l'écran affiche le message 'Addr').
• Appuyez maintenant sur la touche ENTER pendant au moins 5 secondes pour aller vers le mode Offset.
• Utilisez les touches DOWN et UP pour sélectionner la fonction que vous désirez ajuster.
• Appuyez sur la touche ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour ajuster la position de référence.
• Appuyez sur la touche ENTER pour confirmer votre choix (ou vous reviendrez aux fonctions principales si l'appareil ne détecte aucune activités pendant 8 secondes).

Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur la touche MENU.

Comment brancher les appareils en DMX

Le protocole DMX est un signal à haute vitesse qui sert à contrôler les projecteurs dits « intelligents ». Vous devez relier le contrôleur DMX et tous les appareils « en chaine » à l'aide d'un câble symétrique XLR M/F de très bonne qualité. Pour éviter un comportement étrange des appareils, suite aux interférences, vous devez utiliser un « terminal » de 90Ω à 120Ω à la fin de la chaine. N'utilisez jamais des câbles répartiteurs-Y, ceci ne fonctionnera tout simplement pas!

Chaque appareil dans la chaine doit avoir sa propre adresse de départ afin de savoir quelles commandes, venant du contrôleur, il doit décoder.

Comment regler l'adresse de demarrage EXACTE:

Référez-vous au chapitre précédent (réglage de l'adresse DMX-512) pour apprendre à régler l'adresse de départ sur cet appareil. L'adresse de départ de chaque appareil est très importante. Malheureusement il est impossible de vous expliquer dans ce mode d'emploi quelle adresse de démarrage vous devez introduire car cela dépend entièrement du contrôleur que vous utiliserez... veuillez donc vous référer au mode d'emploi de votre contrôleur DMX pour savoir quelle adresse vous devez utiliser.

- Configuration DMX du BT-36L1:

Mode à 8 canaux

8 Channels DMX-512 Configuration
Ch1	Ch2	Ch3	Ch4	Ch5	Ch6	Ch7	Ch8
Pan	Tilt	Strobe	Red	Green	Blue	Dimmer	Special Function
540°	220°	248-255	No Function	255	100%	255	100%	240-255 Stand alone
		240-247	Strobe					200-209 Reset
		232-239	No Function					80-89 Disable blackout while pan or tilt move
		190-231	Fast Open
		182-189	Slow Close
270°	110°	140-181	No Function
		132-139	Slow Open
		16-131	Fast Close
		0-15	No Function
0°	0°

Mode à 15 canaux

15 Channels DMX-512 Configuration
Ch1	Ch2	Ch3	Ch4	Ch5	Ch6	Ch7	Ch8
Pan	Pan movement fine	Tilt	Tilt movement fine	Pan/Tilt Speed	Pan/Tilt movement macro	Movement Speed	Special Function
540°	255	255	255	Slow	236-255 Macro 12	Slow	240-255 Stand alone
		220°			216-235 Macro 11
		110°			196-215 Macro 10
		0°			176-195 Macro 9
		0°			156-175 Macro 8
		0°			136-155 Macro 7
		0°			116-135 Macro 6
		0°			096-115 Macro 5
		0°			076-095 Macro 4
		0°			056-075 Macro 3
		0°			036-055 Macro 2
		0°			016-035 Macro 1
		0°			0-15 No function
270°	0	0	0	Fast	0	0	Fast
		OFF	0	0	Fast	0	0
0°	16 BIT PAN	16 BIT TILT	16 BIT TILT	0	Fast	0	0
0°	0	0	0	0	Fast	0	0
Ch9	Ch10		Ch11	Ch12	Ch13	Ch14	Ch15
Dimmer	Strobe		Red	Green	Blue	Color/Chase/fade	Chase/Fade Speed
255	100%	No Function Strobe	255	100%	255	100%	255 Color Fade 16	255 Fast
		240-247					192 Color Fade 1
		232-239					191 Color Chase 16
		190-231					128 Color Chase 1
		182-189					127 Color 32
		140-181					008 Color 1
		132-139					0-7 No function
		16-131
		0-15	0-0%	0%	0%	0%

Comment utiliser l'appareil

Chaque fois que vous allumerez l'appareil, l'écran affichera 'LedU' et tous les moteurs retourneront à leur position initiale, ce qui fait que vous entendrez des bruits pendant environ 20 secondes. Après cela, l'appareil sera prêt à recevoir des signaux DMX ou à parcourir ses programmes.

Voies pour utiliser l'appareil selon 3 façons:

En utilisant les programmes intégrés maître/esclave En utilisant le petit contrôleur En utilisant un contrôleur DMX universel

- En utilisant les programmes intégrés maitre/esclave:

Sélectionnez cette fonction si vous voulez un show instantané. En reliant tous les appareils selon le principe maitre/esclave, le premier appareil contrôle les autres appareils en effectuant un show automatique et synchronisé au rythme de la musique. Rien ne sera branché à son entrée DMX et son Led « master » sera constamment allumé, le Led « sound » clignotera au rythme de la musique.

L'appareil Maître possède 2 shows préprogrammés : vous pouvez sélectionner (show 1), (show 2), (show 3) ou (show 4) immédiatement dans le menu du maître.

• Les appareils Esclaves possèdent 2 options : les autres appareils sont régés en mode esclave (le Led « slave » est constamment allumé). Afin de créer un magnifique show, vous pouvez introduire des mouvements contrastés (pan/tilt de l'appareil esclave est inverse) → dans le menu des appareils esclaves, vous pouvez aller à l'option Led et sélectionner :

→ Normal slave: l'appareil esclave fonctionne de façon synchronisée par rapport à l'appareil maître. → 2 light show: l'appareil esclave fonctionne à l'opposé de l'appareil maître.

- En utilisant le controleur CA-8:

Si vous utilisez l'appareil en mode maître/esclave, nous vous recommandons d'utiliser le contrôleur CA-8. Connectez ce petit contrôleur à l'entrée jack 1/4" de l'appareil maître.

Ceci vous permettra de contrôler les fonctions suivantes :

Stand By	L'appareil est totalement éteint.
Function	1. Strobo Synchro. 2. Double Strobo 3. Strobo Son	Selection Show 1-4	Vitesse de passage progressif - rapide Vitesse de passage progressif - moyen Vitesse de passage progressif - lent
Mode	Son (LED éteinte)	Show (LED Clignote)	LED allumée

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de la maintenance
• Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaite condition et doivent être replacés immédiatement en cas de détection d'un problème, même bénin.
• Pour protégerr l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyées mensuellement. L'intérieur de l'appareil doit être nettoyé annually à l'aide d'un aspirateur ou jet d'air.
• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne: des environnements humides, enflammés ou particulièrement sales peuvent entrainer une accumulation de saleté plus importantes sur les optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation: AC 230V, 50Hz

Contrôle du son: Microphone interne

Mouvements Pan/Tilt: 540° / 220°

Angle du faisceau : (lentilles et disponibles en option)

Connexions DMX: connecteur XLR mâle / femelle à 3 broches

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www. beglec. com
