Tipo de producto	Proyector luminoso profesional de cabeza móvil
Marca	JBSYSTEMS LIGHT (gama BriteQ)
Modelo	BT-250S
Dimensiones (L x An x Al)	428 × 371 × 466 mm
Peso	23 kg
Alimentación	AC 230 V, 50 Hz
Fusible	10 A / 250 V
Lámpara	MSD250/2 o NSD250/2

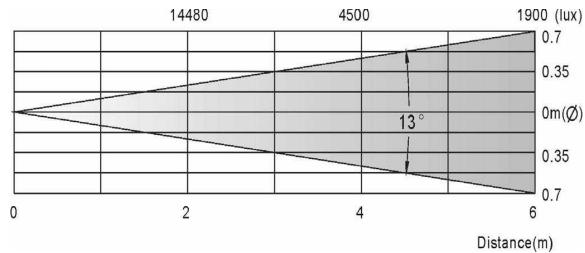

Ángulo del haz	13°
Movimientos Pan / Tilt	540° / 270° con corrección de posición automática
Canales DMX	8 o 16 canales (seleccionable)
Gobos	7 gobos rotativos intercambiables (D=26,8 mm) + apertura
Colores	9 colores dicroicos trapezoidales + blanco y efecto arcoíris a velocidad variable
Prisma	Prisma de 3 facetas giratorio en ambos sentidos a velocidad variable
Dimmer / Estroboscopio	Atenuación lineal 0-100%; estroboscopio hasta 10 destellos/segundo
Control remoto	Controlador CA-8 opcional (jack 1/4")
Modos de funcionamiento	Autónomo, maestro/esclavo, DMX y controlador CA-8
Programas integrados	4 shows preprogramados (show 1 a show 4)
Pantalla	Pantalla LED con menú, invertible según montaje
Ventilación	Ventilación forzada por ventilador, protección electrónica contra sobrecalentamiento
Temperatura de uso	Máx. 40 °C ambiente; temperatura de la carcasa hasta 85 °C
Conexiones DMX	XLR macho/hembra de 3 pines (entrada/salida)
Limpieza	Ópticas externas cada 30 días, internas cada 90 días (por personal calificado)
Accesorios incluidos	Manual de instrucciones, 2 soportes de montaje, cable de seguridad recomendado

Preguntas frecuentes - BT-250S JBSYSTEMS LIGHT

¿Cuáles son los modos de funcionamiento del BT-250S?

El BT-250S puede funcionar en modo autónomo (programas integrados), en modo maestro/esclavo (hasta 4 shows), en modo DMX (8 o 16 canales) o con el controlador opcional CA-8.

¿Cómo ajustar la dirección DMX en el aparato?

Presione MENU hasta ver Addr, presione ENTER, luego use UP/DOWN para elegir la dirección (001-512). Confirme con ENTER. La pantalla regresa automáticamente después de 8 segundos.

¿Qué lámpara usar y cómo reemplazarla?

Use una lámpara MSD250/2 o NSD250/2. Para reemplazar: desconecte, espere 15 minutos de enfriamiento, abra el compartimento mediante los tornillos traseros, retire la lámpara vieja sin tocar el vidrio, inserte la nueva sujetando el casquillo. No toque la ampolla con las manos desnudas; si lo hace, límpiela con un paño y alcohol.

¿Cómo configurar el modo maestro/esclavo?

Ajuste el aparato maestro a un show (menú Show: Show 1 a 4). Los esclavos deben configurarse en modo SLd con la opción normal (sincronizado) o 2 light show (invertido). Conecte los aparatos en cadena DMX sin controlador. El LED MASTER se enciende en el maestro, SLAVE en los esclavos.

¿Qué hacer en caso de falta de señal DMX?

Puede elegir el comportamiento mediante el menú BLFD: y bα (black-out, el aparato se apaga mientras espera una señal) o n bα (sin black-out, pasa a modo autónomo).

¿Cómo invertir el movimiento Pan o Tilt?

En el menú, use Pn para invertir el Pan (normal o pan inversion) y el menú Ti (o equivalente) para invertir el Tilt (no o tilt inversion). Confirme con ENTER.

¿Cómo cambiar un gobo rotativo?

Apague y desconecte el aparato. Abra la tapa de plástico (4 tornillos). Localice la rueda de gobos, retire el anillo de fijación con una herramienta adecuada, cambie el gobo (D=26,8 mm), luego vuelva a colocar el anillo comprimiéndolo. Nunca afloje los tornillos de los gobos rotativos.

¿Cuáles son los canales DMX en modo de 16 canales?

Consulte la tabla completa en el manual. Los canales son: 1 (Pan), 2 (Tilt), 3 (Velocidad Pan/Tilt), 4 (Dimmer), 5 (Shutter/Shaking), 6 (Color), 7-8 (no utilizados), 9 (Gobo), 10 (Rotación Gobo), 11 (Prisma), 12 (Rotación Prisma), 13 (Enfoque), 14 (Pan 16 bits), 15 (Tilt 16 bits), 16 (Reset y lámpara on/off).

¿Cómo mantener y limpiar el proyector?

Antes de cualquier mantenimiento, desconecte y deje enfriar 10 minutos. Limpie las ópticas externas cada 30 días con un paño suave y un limpiador de vidrios. Las ópticas internas deben limpiarse cada 90 días por personal calificado. Verifique las fijaciones, cables y ventiladores regularmente.

¿Cuáles son las precauciones de seguridad importantes?

Use solo en interiores, respete una distancia mínima de 1 metro de las superficies iluminadas. No mire fijamente la fuente de luz. Instale a más de 50 cm de las paredes. Use un cable de seguridad secundario que soporte 12 veces el peso. El aparato se calienta; deje enfriar antes del mantenimiento. No modifique el aparato.

MANUAL DE USUARIO BT-250S JBSYSTEMS LIGHT

Manual de instrucciones ES

WWW.BEGLEC.COM

Recicle el aparato y las pilas usadas de forma ecológica conforme a las disposiciones legales de su país.

PT - CÓMO DESHACERSE DE LA UNIDAD

Gracias por comprar este producto Briteq. Para sacar el máximo rendimiento a sus posibilidades y por su propia seguridad, lea estas instrucciones de funcionamiento atentamente antes de comenzar a usar esta unidad.

CARACTERÍSTICAS

Esta unidad está a prueba de interferencias de radio. Este producto cumple los requisitos de las directrices nacionales y europeas actuales. Se ha establecido la conformidad y las instrucciones y documentos correspondientes han sido depositados por el fabricante.

• Potente haz móvil inteligente para uso en discotecas y compañero de alquiler
• 16 canales DMX (panorámica - inclinación - panorámica/inclinación velocidad - regulador de intensidad luminosa - obturador/sacudidas - gobo - giro de gobo - prisma - giro de prisma - enfoque - panorámica 16 bit - inclinación 16 bit - restauración + lámpara encendida/apagada).
• Puede cambiarse a 8 o 16 canales DMX compatibilidad con iSolution.
• Direccionamiento DMX remoto
• Movimientos suaves panorámicos de 540° e inclinación de 270° con corrección de posición automática.
• 7 gobos giratorios, intercambiables (D=26,8mm) + abierto
• 9 colores dicróicos trapezoides + blanco y efecto arco iris de velocidad variable.
• Prisma de 3 facetas, con giro en ambas direcciones a velocidad variable.
• La pantalla de LED azul comanda por manos puede encenderse o apagarse.
• Ángulo de haz de 13° con ajuste de enfoque mediante control DMX.
• Oscurecimiento y efecto de estroboscópica rápida hasta 10 destellos/segundo.
• Regulación de intensidad luminosa suave 0-100%.
• Se puede usar en modalidad esclava/maestra con programas activados mediante micrófono interno.
• Controlador CA-8 disponible para algunas modalidades de funcionamiento, incluyendo: oscurecimiento, diferentes programas estroboscópicos, selección manual de color/gobo y selección de posición X/Y, selección de programa y modalidad lenta/rápida.
• Refrigeración por ventilador y protección electrónica contra sobrecalentamiento.

ANTES DE UTILIZAR EL APARATO

• Antes de comenzar a usar esta unidad, compruebe que no haya habido daños durante el transporte. Si observa algún daño, no utilice el dispositivo y consulte primero a su distribuidor.
• Importante: Este dispositivo ha salido de nuestras instalaciones en perfecto estado y bien embalado. Es absolutamente necesario que el usuario siga estrictamente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecesario que oculte de la garantía. El distribuidor no asumirá ninguna responsabilidad por cualquier defecto o problema que surja por no haber seguido el manual de usuario.
• Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vende este aparato más adelante, asegúrese de incluir este manual de usuario.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• Unidad BriteQ BT250S
• Instrucciones de funcionamiento
• 2 soportes de suspensión

INSTRUCCIONES DE SEGURIDAD:

PRECAUCIÓN

RIESGO DE DESCARGA ELÉCTRICA. NO ABRIR.

PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, no quite la cubierta superior. No hay piezas en el interior que el usuario pueda mantener o reparar. Asigne el mantenimiento y las reparaciones a personal

cualificado.

El símbolo en forma de rayo con cabeza de flecha dentro de un triángulo equilátero se emplea para alertar sobre la presencia de "voltaje peligroso" no aislado dentro de la carcasa del producto, con la magnitud suficiente para constituir un riesgo de descarga eléctrica.

El signo de exclamación dentro de un triángulo equilátero se emplea para alertar al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento en la documentación que acompaña a este aparato.

Este símbolo indica: Usar solo en el interior.

Este símbolo indica: Leer las instrucciones.

Este símbolo indica: La distancia mínima a los objetos iluminados. La distancia mínima entre la emisión luminosa y la superficie iluminada debe ser superior a 1 metro.

• Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo posible.
• Un nuevo efecto luminoso puede provocar a veces humo y/u olor no deseados. Esto es normal y desaparece después de algunas horas.
• Para evitar incendios o riesgos de descarga, no exponga la unidad a la lluvia o a la humedad.
• Para evitar que se forme condensación en el interior, deje que la unidad se adapte a la temperatura exterior cuando la lleve a una habitación cálida después del transporte. A veces la condensación impide que la unidad funcione a pleno rendimiento y puede incluso provocar daños. - Esta unidad solo debe usarse en el interior.
• No coloque objetos metálicos ni derrame líquidos dentro del reproductor de la unidad. Se pueden producir descargas eléctricas o fallos de funcionamiento. Si esto ocurre, desconecte inmediatamente el suministro eléctrico.
• Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o líquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes.
• No cubra ninguna abertura de ventilación; puesto que podría producirse un sobrecalentamiento de la unidad.
• Evite el uso en ambientes con polvo y limpie la unidad regularmente.
• Mantenga la unidad lejos de los niños.
• Las personas sin experiencia no deben utilizar este aparato.
• La máxima temperatura ambiente para un funcionamiento seguro es de 40°C. No utilice la unidad a temperaturas ambiente superiores.
• La temperatura de la superficie de la unidad puede alcanzar hasta 85°C. No toque la carcasa sin protección durante el funcionamiento.
• Asegúrese de que debajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento.
• Deje que el aparato se enfríe durante al menos 10 minutos antes de reemplazar la bombilla o comenzar el mantenimiento. Desenchufe siempre la unidad cuando no vaya a ser utilizada durante un largo periodo de tiempo o antes de reemplazar la bombilla o comenzar el mantenimiento.
• La instalación eléctrica sólo debe ser llevada a cabo por personal calificado, de acuerdo con las regulaciones sobre seguridad eléctrica y mecánica de su país.
• Compruebe que el voltaje disponible no supera el que se indica en el panel trasero de la unidad.
• El cable de alimentación siempre debe estar en perfecto estado: Apague la unidad inmediatamente cuando observe daños o desperfectos en el cable de alimentación.
• Nunca deje que el cable de alimentación entre en contacto con otros cables.
• Este aparato debe conectarse a tierra para cumplir con las regulaciones sobre seguridad.
• No conecte la unidad a ningún regulador de voltaje.
• Utilice siempre un cable de seguridad apropiado y homologado cuando instale la unidad.
• Para evitar descargas eléctricas, no abra la cubierta. Además de la lámpara y el fusible de red no hay piezas en el interior de este aparato que pueda mantener el usuario.
• Nunca repare un fusible ni derive el soporte del fusible. Reemplace siempre el fusible dañado por un fusible del mismo tipo y asignación eléctrica.
• En caso de que ocurran problemas de funcionamiento serios, deje de utilizar el aparato y póngase en contacto con su distribuidor inmediatamente.
• La carcasa y la lente deben reemplazarse si presentan daños visibles.
• Utilice el embalaje original cuando tenga que transportar el dispositivo.
• Por razones de seguridad se prohíbe realizar modificaciones no autorizadas en la unidad.

Importante: Nunca mire directamente a la fuente de luz. No utilice el efecto en presencia de personas epilépticas.

REEMPLAZO Y COLOCACIÓN DE LA LÁMPARA

Cuando tenga que reemplazar la lámpara o realizar el mantenimiento de esta, no abra el aparato hasta 10 minutos después de haberla apagado para que se enfríe. Desconecte siempre la unidad antes de realizar el mantenimiento. Utilice siempre el mismo tipo de piezas de repuesto (bombillas, fusibles, etc.) cuando reemplace

piezas, utilice solo piezas de repuestos originales.

• Apague el suministro eléctrico y desenchufe la unidad.
• Espere unas 15 horas hasta que la unidad se haya enfriado.
• Desenrosque los 2 tornillos en la parte trasera del aparato para abrir el compartimento de la lámpara (consulte A en el gráfico).
• En el interior va el casquillo de la lámpara. Desprenda suavemente el casquillo de la lámpara del compartimento de la lámpara.
• Desconecte la lámpara vieja. ¡Sujete el casquillo de la lámpara cuando desconecta la lámpara!
• Sujete el casquillo de la lámpara cuando empuja suavemente la nueva lámpara en el casquillo. ¡Atención! Compruebe la etiqueta en el lado posterior del dispositivo o lea las especificaciones técnicas en este manual para saber qué lámpara utilizar. ¡Nunca instale lámparas con un voltaje superior!
• ¡No toque la bombilla sin protegerse las manos! Esto reduce drásticamente la vida útil de la lámpara. Si ha tocado la lámpara, límpiela con un paño y alcohol de quemar. Limpie la lámpara antes de instalarla.
• Vuelva a colocar la nueva lámpara bajo de la unidad. Asegúrese de que los cables no toquen la lámpara.
• Cierre el compartimento de la lámpara con los tornillos.
• Asegúrese de que la lámpara está situada en el centro del reflector para una mejor iluminación. Encienda la unidad y ajuste la posición de la lámpara mediante los tornillos A, B y C, ubicados en la parte trasera del cabezal. (A en el gráfico)
• ¡Ya está!

INTERCAMBIO/GIRO DE GOBOS

Atención: Instale los gobos solo cuando la unidad esté apagada. Nunca desatornille los tornillos del gobo giratorio, ya que el rodamiento de bolas se abrirá. Reparar esto es muy difícil.

• Apague el suministro eléctrico y desconecte la unidad.

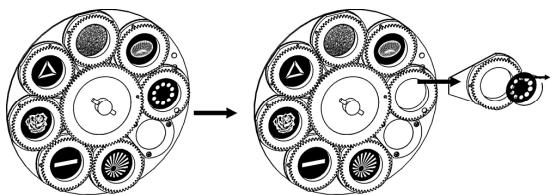

• Abra la cubierta superior de plástico (4 tornillos). Localice la rueda de gobos y retire el anillo de fijación del gobo que desee cambiar con la herramienta adecuada.
• Retire el gobo e inserte el nuevo gobo. Presione el anillo de fijación e insértelo en la parte frontal del gobo.
• ¡Ya está!

MONTAJE SUPERIOR

• Importante: la instalación solo debe llevarse a cabo por personal técnico cualificado. Una instalación incorrecta puede provocar lesiones graves y/o daños en la propiedad. El montaje superior requiere mucha experiencia. Deben respetarse los límites de carga de funcionamiento, deben utilizarse materiales de instalación homologados, el dispositivo instalado debe inspeccionarse regularmente por su seguridad.
• Asegúrese de que debajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento.
• Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o líquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes.
• El dispositivo debe instalarse lejos del alcance de las personas y de las áreas exteriores donde estas puedan andar o sentarse.
• Antes del montaje, asegúrese de que el área de la instalación pueda soportar una energía mínima de 10 veces el peso de la unidad.
• Utilice siempre un cable de seguridad homologado que pueda soportar 12 veces el peso del dispositivo cuando instale la unidad. Este accesorio de seguridad secundario debe instalarse de forma que ninguna pieza de la instalación pueda caerse más de 20 cm si falla el accesorio principal.
• El dispositivo debe fijarse correctamente; un montaje con giro libre es peligroso y no debe considerarse.
• No cubra ninguna abertura de ventilación, ya que podría producirse un sobrecalentamiento de la unidad.
• El operario debe asegurarse de que las instalaciones relacionadas con la seguridad son aprobadas por un experto antes de utilizarlas por primera vez. Las instalaciones deben inspeccionarse anualmente por una persona cualificada para asegurar que la seguridad es óptima.

CONFIGURACIÓN DE LA UNIDAD

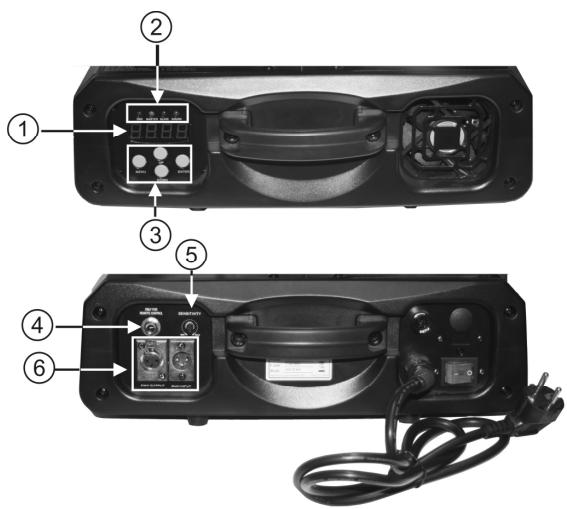

• PANEL DE CONTROL:

1. DISPLAY muestra los varios nombres y las opciones seleccionadas.
2. LEDs

DMX	Fijo	Entrada DMX presente
MASTER	Fijo	Modalidad maestre
SLAVE	Fijo	Modalidad esclava
SOUND	arpadeando	Activación de sonido

1. BOTONES

MENU	Para selecciónar las functions de programación
DOWN	Para ir haceryers en las functiones seleccionadas
UP	Para ir hacer delante en las functions seleccionadas
ENTER	Para confirmar las functiones seleccionadas

1. ENTRADA DEL MANDO A DISTANCIA: Se utiliza para conectar un controlador manual CA-8 estándar cuando la unidad se usa en modalidad independiente o maestra/esclava.
2. SENSIBILIDAD: Se utiliza para ajustar la sensibilidad del micrófono cuando la unidad se utiliza en modalidad independiente o maestro/esclavo.

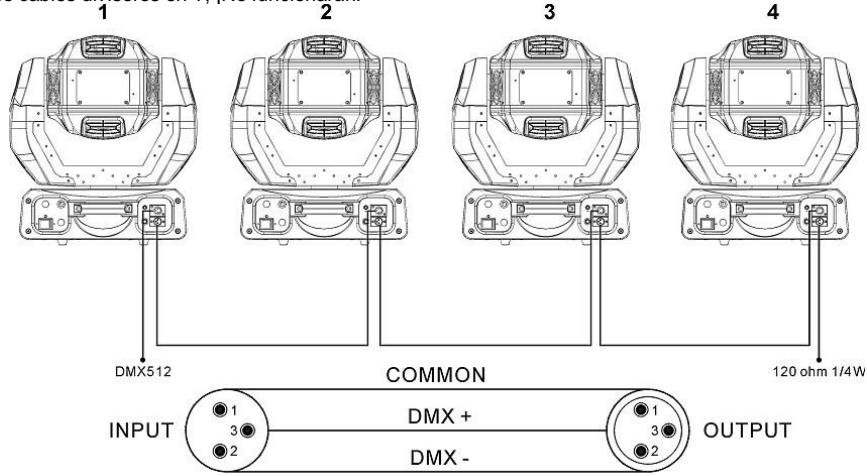

3. ENTRADA/SALIDA DMX: Se utiliza para la unión DMX512. Utilice un cable XLR balanceado de 3 clavijas macho/hembra de buena calidad para unir las unidades.

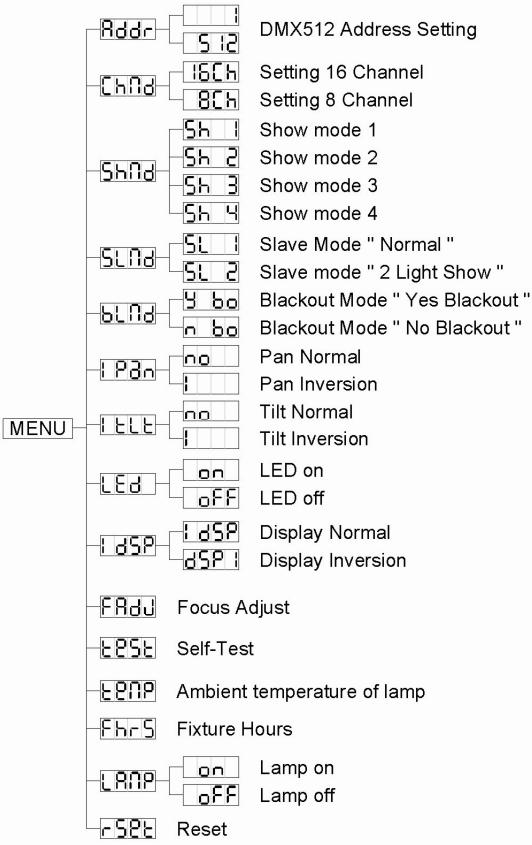

MENÚ PRINCIPAL:

• Para seleccionar cualquiera de las funciones preestablecidas, pulse el botón MENU hasta que aparezca en la pantalla la opción que desee.
• Seleccione la función con el botón ENTER. La pantalla parpadeará.
• Utilice los botones DOWN y UP para cambiar la modalidad.
• Una vez que haya seleccionado la modalidad necesaria, pulse el botón ENTER para seleccionar. Después de 8 segundos la pantalla volverá automáticamente a las funciones principales sin ningún cambio. Para volver a las funciones sin hacer cambios, pulse el botón MENU. Las funciones principales se muestran a la derecha.

Ajuste de la dirección

DMX512

Se utiliza para ajustar la dirección de inicio en una configuración DMX.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para cambiar la dirección DMX512.
• Una vez que se muestre la dirección correcta en pantalla, pulse el botón ENTER para guardarla.

(o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)

Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Modalidad Canal

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para seleccionar la modalidad [16 canales] (16 canales) u [8 canales].
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para configurar. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos) Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Modalidad Espectáculo

Se utiliza para seleccionar la modalidad Espectáculo cuando se usa de forma independiente o en modalidad maestra/esclava.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para seleccionar las modalidades Sh 1 (Espectáculo 1), Sh 2 (Espectáculo 2), Sh 3 (Espectáculo 3) o Sh 4 (Espectáculo 4).
• Una vez que se muestre la modalidad correcta en pantalla, pulse el botón ENTER para guardarla. (o volver automáticamente a las unidades principales sin hacer ningún cambio tras 8 segundos) Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Sh

Modalidad Espectáculo 1 - El aparato se coloca en el suelo. Ángulo de movimiento de inclinación

Sh 2

Modalidad Espectáculo 2 - El aparato se fija bajo el techo. Ángulo de movimiento de 1/2 en 90° .

Modalidad Espectáculo 3 - El aparato se coloca en un podio, delante de los

espectadores.

El foco siempre se proyecta en dirección de la audiencia; p. ej., delante del escenario. Ángulo de movimiento panorámico (de izquierda a derecha a izquierda): 160° . Ángulo de movimiento de inclinación: 90° ( 60° por encima del horizonte; 30° por debajo del horizonte)

Modalidad Espectáculo 4 - El aparato se fija bajo el techo. El foco se proyecta principalmente delante del escenario. Ángulo de movimiento panorámico (izquierda a derecha a izquierda): 160°. Ángulo de movimiento de inclinación: 90° (vertical, frontal 75° , trasero 15° )

Modalidad esclava

Se utiliza para hacer que la unidad esclava funcione de manera opuesta a la maestra o en total sincronización.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar entre las modalidades (normal) o (Espectáculo de 2 luces).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos) Para volver a las unidades sin hacer cambios pulse el botón MENU otra vez.

Modalidad Oscurecimiento

Modalidad Oscurecimiento: cuando no se detecta ninguna señal DMX, la unidad entra en modalidad Oscurecimiento y espera a la señal DMX.

Sin modalidad Oscurecimiento: cuando no se detecta ninguna señal DMX, la unidad pasa automáticamente a modalidad independiente.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar la modalidad b (oscurecimiento sí) o n (oscurecimiento no).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos). Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Inversión panorámica

Normal: El movimiento panorámico no se invierte.

Inversión panorámica: El movimiento panorámico se invierte.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para seleccionar la modalidad (normal) o (inversión panorámica).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos). Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Inversión de inclinación

Normal: El movimiento de inclinación no se invierte.

Inversión de inclinación: El movimiento de inclinación se invierte.

• Pulse el botón MENU hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para seleccionar la modalidad (normal) o (inversión de inclinación).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)

Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Pantalla de LED

Pantalla encendida: la pantalla siempre está encendida.

Pantalla apagada: la pantalla está apagada cuando no se usa.

• Pulse el botón MENU hasta que la pantalla muestre [Ed]
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para seleccionar ON (pantalla siempre encendida) o OFF (pantalla apagada cuando no se usa).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para guardarla. (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos) Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Inversión de pantalla

Pantalla normal: la pantalla se puede leer cuando la unidad está en el suelo. Inversión de pantalla: la pantalla se puede leer cuando la unidad está montada al revés.

• Pulse el botón MENU hasta que parpadee en la pantalla. (pantalla normal)
• Utilice el botón ENTER para cambiar a la modalidad [DSP] (inversión de pantalla), la opción se almacenará automáticamente después de 8 segundos. O pulse el botón ENTER de nuevo para volver a la modalidad DSP.
• Para volver a las funciones, pulse el botón MENU.

Ajuste de enfoque

Se utiliza para ayudarle a ajustar el enfoque del haz de luz y gobos.

• Pulse el botón MENU hasta que parpadee en la pantalla.
• Pulse el botón ENTER para que la unidad vaya a la posición "inclinación 90°".
• Pulse el botón ENTER para que la unidad vaya a la posición "panorámica 0°".
• Pulse el botón ENTER para que la unidad vaya a la posición "panorámica 90°".
• Pulse el botón ENTER para que la unidad vaya a la posición "panorámica 180°".
• Pulse el botón ENTER para que la unidad vaya a la posición "panorámica 270°".

En los 5 pasos anteriores podrá ajustar el enfoque con los botones UP/DOWN en la unidad (la pantalla muestra el estado de enfoque actual).

Atención: tenga en cuenta que solo puede lograr un "enfoque medio" para las 5 posiciones, por lo que no es posible lograr el enfoque perfectamente nítido para todas las direcciones.

• Para volver a las imágenes pulse el botón MENU.

Autodiagnóstico

Se utiliza para activar un programa de "autodiagnóstico" que muestra todas las posibilidades de la unidad.

• Pulse el botón MENU hasta que parpadee en la pantalla.
• Pulse el botón ENTER para iniciar el programa de autodiagnóstico interno.
• Para volver a las imágenes pulse el botón MENU.

Temperatura ambiente de la lámpara

Se utiliza para ajustar la temperatura bajo el compartimento de la lámpara.

• Pulse el botón MENU hasta que el signo parpadee en la pantalla.
• Pulse el botón ENTER y la temperatura ambiente de la lámpara se ajustará en la pantalla.
• Para volver a las imágenes pulse el botón MENU otra vez.

Horas del aparato

Se utiliza para ajustar el número de horas de funcionamiento de la unidad.

• Pulse el botón MENU [FhrS] hasta que parpadee en la pantalla.
• Pulse el botón ENTER para ajustar el número de horas de funcionamiento en la pantalla.
• Para volver a las funciones, pulse el botón MENU.

Pantalla de lámpara

Se utiliza para ENCENDER/APAGAR la lámpara de forma que pueda enfriar la lámpara con los ventiladores internos antes del transporte.

• Pulse el botón MENU hasta que parpadee en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para seleccionar la modalidad (lámpara encendida) (lámpara apagada).
• Una vez que haya seleccionado la modalidad, pulse el botón ENTER para configurar. (O volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos).
• Para volver a las funciones sin hacer cambios, pulse el botón MENU otra vez.

Restaurar

Se utiliza para restaurar la unidad.

• Pulse el botón MENU hasta que parpadee en la pantalla.
• Pulse ENTER para restaurar todos los canales a su posición estándar.
• Para volver a las funciones, pulse el botón MENU.

Compruebe también el capítulo sobre la configuración del canal DMX de la unidad para saber cómo forzar una restauración mediante DMX.

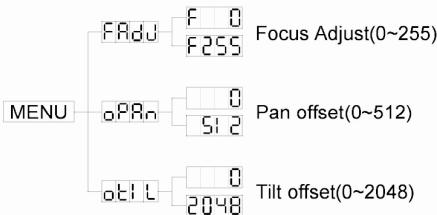

AJUSTE DE POSICIÓN ORIGINAL

• Pulse el botón MENU durante al menos 5 segundos para entrar en la modalidad de compensación.
• Ahora puede ajustar la posición original (esta es la posición cero).
• Cuando desee ajustar la posición original de gobo y de color gobo, deben ejecutar la modalidad [FAdU] primero. Las se muestran a continuación:

Ajuste de enfoque

• Pulse el botón MENU durante al menos 5 segundos para entrar en la modalidad de compensación.
• Utilice los botones DOWN y UP hasta que se muestre FAdU en la pantalla.
• Pulse el botón ENTER y la unidad enfocará en la posición "inclinación 135°".
• Pulse el botón ENTER y la unidad enfocará en la posición "inclinación 45°".
• Pulse el botón ENTER y la unidad enfocará en la posición "panorámica 0°".
• Pulse el botón ENTER y la unidad enfocará en la posición "panorámica 90°".
• Pulse el botón ENTER y la unidad enfocará en la posición "panorámica 180°".
• Pulse el botón ENTER y la unidad enfocará en la posición "panorámica 270°".
• En los 6 pasos anteriores puede ajustar el enfoque con los botones UP/DOWN en la unidad. Para volver a las funciones principales sin hacer cambios, espere 8 segundos.

Compensación de panorámica

• Pulse el botón MENU durante al menos 5 segundos para entrar en la modalidad de compensación.
• Utilice el botón DOWN y UP hasta que se muestre pRn en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para ajustar la posición original de panorámica.
• Una vez que se haya seleccionado la posición, pulse el botón ENTER para configurar o volver automáticamente a las funciones de compensación sin cambios pulsando el botón MENU.
• Para volver a las funciones principales sin hacer cambios, espere 8 segundos.

Compensación de inclinación

• Pulse el botón MENU durante al menos 5 segundos para entrar en la modalidad de compensación.
• Utilice el botón DOWN y UP hasta que se muestre qll en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para ajustar la posición original de inclinación.
• Una vez que se haya seleccionado la posición, pulse el botón ENTER para configurar o volver automáticamente a las funciones de compensación sin cambios pulsando el botón MENU.
• Para volver a las funciones principales sin hacer cambios, espere 8 segundos.

CONEXIÓN DE LA UNIDAD MEDIANTE DMX

El protocolo DMX es una señal de alta velocidad muy utilizada para controlar equipos de iluminación inteligente. Necesita conectar en cadena tipo margarita su controlador DMX y todos los efectos luminosos conectados con un cable XLR M/F equilibrado de buena calidad. Para evitar un comportamiento anómalo de los efectos luminosos, debido a interferencias, debe utilizar un terminador de 90 Ω a 120 Ω al final de la cadena. Nunca utilice cables divisores en Y, ¡no funcionarán!

Cada efecto luminoso en la lámpara necesita disponible de su propia dirección de inicio de forma que sepa qué comando del controlador debe descodificar.

AJUSTE DE LA DIRECCIÓN DE INICIO CORRECTA:

Consulte el capítulo anterior (ajuste de dirección DMX-512) para saber cómo ajustar la dirección de inicio en esta unidad. La dirección de inicio de cada unidad es muy importante. Lamentablemente es imposible decirle en este manual de usuario qué dirección de inicio debe ajustar porque esto dependerá completamente del controlador que utilice... Consulte el manual de usuario de su controlador DMX para saber qué direcciones de inicio debe ajustar.

CONFIGURACIÓN DMX DE BT250S:

Modo de 16 canales

16 Channels DMX-512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Pan/Tilt speed select	Dimmer	Shutter/Shaking	Color	No function	No function
540°	270°	255 Slow	255 100%	248-255 Open	248-255	248-255	247 Fastest speed Rainbow effect
				240-247	247 Fastest speed Rainbow effect	128 Slowest speed Rainbow effect	115-127 Pink
				239 Fast shaking	102-114 Light green	089-101 UV purple	077-088 Blue
270°	135°	0 Fast	0 0%	132 Slow shaking	131 Fast shutter	064-076 Red	051-063 Yellow
				16 Slow shutter	039-050 Light blue	026-038 Magenta	013-025 Green
0°	0°			008-015 Open	000-007 Blackout	000-012 White
Channel 9	Channel 10	Channel 11	Channel 12	Channel 13	Channel 14	Channel 15	Channel 16
Gobo	Gobo Rotation	Prism	Prism Rotation	Focus	Pan 16 bit	Tilt 16 bit	Reset Lamp On/Off
248-255	247 Fastest speed Gobo change	246-255 Stopped	171-255	246-255 Stopped	255	255	255 Reset
		245 Fast	Prism effect 2	245 Fast
128 Slowest speed Gobo change	135 Slow	086-170	135 Slow	121-134 Stopped
096-111	121-134 Stopped
080-095	120 Slow	Prism effect 1	120 Slow
064-079	010 Fast	000-009 Open	010 Fast
048-063	010 Slow
032-047	010 Slow
016-031	010 Fast
000-015	000-009 Stopped

1. Para restaurar DMX, establezca el valor DMX de CH-8 y CH-16 a 255, la unidad se restaurará desde antes de uno cinco segundos.

Para lámpara encendida, establezca el valor DMX de CH-8 a 247 y CH-16 a 255.

Para lámpara apagada, establezca el valor DMX de CH-8 a 239 y CH-16 a 255.

1. Para activación de sonido color, establezca el valor DMX de CH-6 a 248-255.

Para activación de sonido gobo, establezca el valor DMX de CH-9 a 248-255.

Modo de 8 canales

8 Channels DMX-512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Shutter/Shaking	Gobo	Color	Gobo rotation	Prism/Prism rotation/Dimmer	Focus
540°	270°	248-255 Open	248-255	248-255	246-255 Stopped	255 100%	255
		240-247	247 Fastest speedGobo change	247 Fastest speedRainbow effect	245 Fast	Dimmer
		239 Fast shaking	128 Slowest speedGobo change	128 Slowest speedRainbow effect	135 Slow	128 0%
		132 Slow shaking	112-127	115-127 Pink	121-134 Stopped	127 Fast
			096-111	089-101 UV purple		104 Slow
			080-095	077-088 Blue		103 Slow
		131 Fast shutter	064-079	064-076 Red	120 Slow	Prism effect 2
			048-063	051-063 Yellow	039-050 Light blue	080 Fast
		16 Slow shutter	032-047	026-038 Magenta	010 Fast	079 Fast
		008-015 Open	016-031	013-025 Green	000-012 White	000-009 Stopped	056 Slow
							055 Slow
0°	0°	000-007 Blackout	000-015	000-012 White	000-009 Stopped	016-031	000-015 Open

Gobo 1

Gobo 2

Gobo 3

Gobo 4

Gobo 5

Gobo 6

Gobo 7

MANEJO DE LA UNIDAD

Cada vez que enciende la unidad, se muestra I250 en la pantalla, todos los motores volverán a su posición original y puede que oiga algunos ruidos durante 20 segundos. Después de esto, la unidad está lista para recibir la señal DMX o ejecutar los programas incorporados.

PUEDE MANEJAR LA UNIDAD DE TRES FORMAS:

○ Mediante la función preprogramada incorporada maestra/esclava ○ Mediante el controlador fácil CA-8 ○ Mediante controlador universal DMX (8 y 16 canales en modalidad DMX)

- MEDIANTE LA FUNCIÓN PREPROGRAMADA INCORPORADA/MAESTRA/ESCLAVA:

Seleccione esta unidad cuando desee un espectáculo luminoso instantáneo. Uniendo las unidades en conexión maestra/esclava, la primera unidad controlará el resto de unidades para proporcionar un espectáculo luminoso automático, sonoro y sincronizado. Su entrada DMX no tendrá nada conectado y su LED de maestra está encendido constantemente y el LED de sonido parpadeará con la música. ¡Importante! Esta función solo funciona cuando la modalidad de oscurecimiento en el menú de la unidad maestra está desactivada, en caso contrario, ¡no ocurrirá nada! Lea más sobre esta opción en el párrafo "Menú principal".

MAESTRA dispone de 4 espectáculos incorporados: Puede seleccionar (espectáculo 1), (espectáculo 2), (espectáculo 3) o (espectáculo 4) directamente en el menú de la unidad maestra. - ESCLAVA dispone de 2 OPCIONES DE FUNCIONAMIENTO: Las otras unidades se ajustan en modalidad esclava (el LED de esclava está constantemente encendido). Para crear un gran espectáculo luminoso, puede introducir movimientos de contraste (panorámica/inclinación de la unidad esclava se invierte) → En el menú de las unidades esclavas puede ir a la opción SLNo y seleccionar:

→ Esclava normal: la unidad esclava funciona en sincronización con la maestra. → Espectáculo de 2 luces: la unidad esclava funciona en oposición a la maestra.

- MEDIANTE CONTROLADOR FÁCIL:

Cuando se usa en modalidad maestra/esclava, le recomendamos encarecidamente que utilice el "controlador fácil" CA-8. Conecte este pequeño controlador al jack de 1/4" de la unidad maestra y podrá controlar las siguientes funciones:

FUNCIONES

Stand by	Oscurece launidad
Función	Estroboscópica 1. Estroboscópica sinc. Gobo / Color Estroboscópica 2. Estroboscópica sinc. 3. Estroboscópica 2 luces	Selección de modo de expectáculode movimiento X/Y (Espectáculo 1 ~ Espectáculo 4)	Selección Color/Gobo 1. Mantenga pulsado para combustir gobo. 2. Pulse brevamente para combustiar el color	Ajuste de Movement X/Y 1. Posición de panoramicía 2. Posición de inclínación 3. Regulator de intensidad luminosa Primero, ajuste launidad maestre, luego, ajuste la posición de launidad esclava
Modalidad	Sonido 1 (LED apagado)	Sonido 2 (LEDparpadeando normalmente)	Lento/Sonido3 (LEDencendido)	Posición/Enganche (LEDparpadeando rápidamente)

MANTENIMIENTO

• Asegúrese de que debajo de la zona del lugar de instalación no haya personas durante el mantenimiento.
• Apague la unidad, desenchufe el cable de red y espere hasta que la unidad se haya enfriado.

Durante la inspección deben comprobarse los siguientes puntos:

• Todos los tornillos utilizados para instalar el dispositivo y cada una de sus piezas deben apretarse firmemente y no corroerse.
• Las carcasas, las fijaciones y los puntos de instalación (techo, suspensiones) no deben presentar ninguna deformidad.
• Cuando una lente óptica está visiblemente dañada por grietas o rasguños profundos, debe ser reemplazada.
• Los cables de red deben estar en perfecto estado y deben reemplazarse inmediatamente incluso si el problema detectado es (PC).
• Para proteger al aparato del sobrecalentamiento, las aletas de refrigeración (si las hubiera) y las aberturas de ventilación deben limpiarse mensualmente.
• El interior del dispositivo debe limpiarse anualmente mediante una aspiradora o chorro de aire.
• La limpieza de las lentes internas y externas y/o espejos debe llevarse a cabo periódicamente para optimizar la emisión luminosa. La frecuencia de limpieza depende del entorno en el que funciona el aparato: los ambientes húmedos, con humo o especialmente sucios pueden provocar una mayor acumulación de suciedad en los elementos ópticos del aparato.
• Limpie con un paño suave utilizando productos de limpieza de cristales normales.
• Seque siempre las piezas con cuidado.
• Limpie los elementos ópticos externos al menos una vez cada 30 días.
• Limpie los elementos ópticos internos al menos una vez cada 90 días.

Atención: le recomendamos encarecidamente que la limpieza interna sea llevada a cabo por personal cualificado.

ESPECIFICACIONES

Entrada de red: CA 230V, 50Hz

Fusible: 10 A/250V

Control de sonido: Micrófono interno

Panorámica/inclinación: 540° / 270° con corrección automática

Ángulo de haz: 13°

Conexiones DMX: 3 clavijas XLR macho / hembra

Lámpara: MSD250/2 o NSD250/2

Tamaño: 428 x 371 x 466 mm

Peso: 23 kg

Toda la información está sujeta a cambios sin previo aviso

Puede descargar la última versión de este manual de usuario en nuestra página web: www.briteq

lighting.com
