Type product	Professionele bewegende kop projector
Merk	JBSYSTEMS LIGHT (BriteQ-serie)
Model	BT-250S
Afmetingen (L x B x H)	428 × 371 × 466 mm
Gewicht	23 kg
Voeding	AC 230 V, 50 Hz
Zekering	10 A / 250 V
Lamp	MSD250/2 of NSD250/2
Bundelhoek	13°
Pan / Tilt bewegingen	540° / 270° met automatische positiecorrectie
DMX-kanalen	8 of 16 kanalen (selecteerbaar)
Gobos	7 verwisselbare draaiende gobos (D=26,8 mm) + opening
Kleuren	9 trapeziumvormige dichroïsche kleuren + wit en variabel snelheid regenboogeffect
Prisma	Draaiend 3-voudig prisma in beide richtingen met variabele snelheid
Dimmer / Stroboscoop	Lineaire dimmer 0-100%; stroboscoop tot 10 flitsen/seconde
Afstandsbediening	Optionele CA-8 controller (1/4" jack)
Bedrijfsmodi	Autonoom, master/slave, DMX en CA-8 controller
Ingebouwde programma's	4 voorgeprogrammeerde shows (show 1 t/m show 4)
Display	LED-scherm met menu, omkeerbaar afhankelijk van montage
Ventilatie	Geforceerde ventilatie door ventilator, elektronische oververhittingsbeveiliging
Gebruikstemperatuur	Max. omgevingstemperatuur 40 °C; behuizingstemperatuur tot 85 °C
DMX-aansluitingen	XLR 3-pins mannelijk/vrouwelijk (ingang/uitgang)
Reiniging	Externe optieken elke 30 dagen, interne elke 90 dagen (door gekwalificeerd personeel)
Meegeleverde accessoires	Gebruiksaanwijzing, 2 beugelhaken, veiligheidskabel aanbevolen

Veelgestelde vragen - BT-250S JBSYSTEMS LIGHT

Wat zijn de bedrijfsmodi van de BT-250S?

De BT-250S kan werken in de modus autonoom (ingebouwde programma's), in de modus master/slave (tot 4 shows), in de modus DMX (8 of 16 kanalen) of met de optionele CA-8 controller.

Hoe stel ik het DMX-adres in op het apparaat?

Druk op MENU tot u Addr ziet, druk op ENTER, gebruik dan UP/DOWN om het adres (001-512) te kiezen. Bevestig met ENTER. Het scherm keert na 8 seconden automatisch terug.

Welke lamp gebruiken en hoe vervangen?

Gebruik een lamp MSD250/2 of NSD250/2. Vervangen: koppel los, wacht 15 minuten om af te koelen, open het compartiment via de achterste schroeven, verwijder de oude lamp zonder het glas aan te raken, plaats de nieuwe lamp door de fitting vast te houden. Raak de lamp niet met blote handen aan; als dat gebeurt, reinig met een doek en alcohol.

Hoe configureer ik de master/slave-modus?

Stel het master-apparaat in op een show (menu Show: Show 1 t/m 4). De slaves moeten worden ingesteld in de modus SLd met de optie normal (gesynchroniseerd) of 2 light show (omgekeerd). Verbind de apparaten in een DMX-ketting zonder controller. De LED MASTER gaat branden op de master, SLAVE op de slaves.

Wat te doen bij afwezigheid van DMX-signaal?

U kunt het gedrag kiezen via het menu BLFD: y bα (black-out, het apparaat schakelt uit in afwachting van een signaal) of n bα (geen black-out, het gaat over naar de autonome modus).

Hoe kan ik de Pan- of Tilt-beweging omkeren?

Gebruik in het menu Pn om de Pan om te keren (normal of pan inversion) en het menu Ti (of equivalent) om de Tilt om te keren (no of tilt inversion). Bevestig met ENTER.

Hoe vervang ik een draaiende gobo?

Schakel het apparaat uit en koppel los. Open het plastic deksel (4 schroeven). Zoek het gobowiel, verwijder de bevestigingsring met een geschikt gereedschap, vervang de gobo (D=26,8 mm), plaats de ring terug door deze samen te drukken. Draai nooit de schroeven van de draaiende gobos los.

Wat zijn de DMX-kanalen in de 16-kanaals modus?

Zie de volledige tabel in de handleiding. De kanalen zijn: 1 (Pan), 2 (Tilt), 3 (Pan/Tilt snelheid), 4 (Dimmer), 5 (Shutter/Shaking), 6 (Kleur), 7-8 (niet gebruikt), 9 (Gobo), 10 (Gobo rotatie), 11 (Prisma), 12 (Prisma rotatie), 13 (Focus), 14 (Pan 16 bit), 15 (Tilt 16 bit), 16 (Reset en lamp aan/uit).

Hoe onderhoud en reinig ik de projector?

Koppel voor onderhoud los en laat 10 minuten afkoelen. Reinig de externe optieken elke 30 dagen met een zachte doek en glasreiniger. Interne optieken moeten elke 90 dagen worden gereinigd door gekwalificeerd personeel. Controleer regelmatig bevestigingen, kabels en ventilatoren.

Wat zijn belangrijke veiligheidsmaatregelen?

Alleen binnenshuis gebruiken, houd een minimale afstand van 1 meter tot verlichte oppervlakken. Kijk niet rechtstreeks in de lichtbron. Installeer op meer dan 50 cm van muren. Gebruik een secundaire veiligheidskabel die 12 keer het gewicht kan dragen. Het apparaat wordt heet; laat afkoelen voor onderhoud. Wijzig het apparaat niet.

GEBRUIKSAANWIJZING BT-250S JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit BriteQ® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voordat u het apparaat gaat gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven.

• Krachtige intelligente moving head voor discotheken en verhuurfirma's
• 16 DMX kanalen (pan - tilt - pan/tilt snelheid - dimmer - shutter/shaking - kleur - gobo - gobo rotatie - prisma - prismarotatie - focus - Pan 16bit - Tilt 16bit - reset + lamp on/off)
• Omschakelbaar 8/16 kanalen
• DMX adressen vanop afstand instelbaar. Vloeiende 540° pan en 270° tilt met automatische positiecorrectie
• 7 verwisselbare roterende gobo's (D=26,8mm) + open
• 9 trapeziumvormige dichroïde kleuren + wit en regenboogeffect met variabele snelheid
• 3-facet prisma, roteert in beide richtingen met variabele snelheid
• Menu gestuurd LED-display, kan aan/uit gezet worden

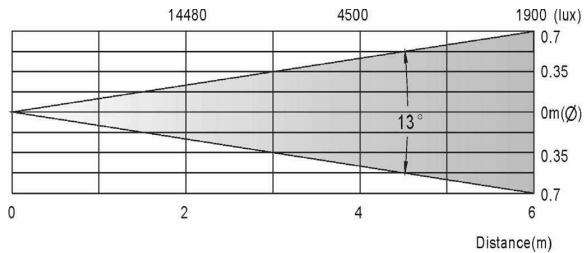

• Lichtbundel 13° met focusregeling via DMX
• Black-out en snel strobe-effect tot 10 flitsen/seconde. Vloeiende lineaire dimmer 0-100%
• Kan gebruikt worden in Master/slave mode met de ingebouwde muziek-gestuurde programma's.
• Met de optionele CA-8 controller kunt u verschillende functies besturen, waaronder: black-out, verschillende strobe-programma's, handmatige kleur/gobo-selectie en X/Y-positie, programmakeuze en slow/fast mode.
• Ventilatorkoeling en elektronische oververhittingsbeveiliging

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd is. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien u het apparaat verkoopt, denkt u er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos de volgende onderdelen bevat:

• Handleiding
• BT250S toestel
• 2 ophangbeugels

VEILIGHEIDSVOORSCHRIFTEN:

LET OP

RISICO OP ELEKTRISCHE SCHOKKEN NIET OPENEN

WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden, mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zelf kunt herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt, is bedoeld om u te wijzen op de aanwezigheid van niet-geïsoleerde onderdelen met een "gevaarlijke spanning" in het toestel, die voldoende kracht heeft om een risico op elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruiks- en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbool bepaalt de minimumafstand van te belichten voorwerpen. De minimumafstand tussen projector en het verlichte voorwerp moet meer dan 1 meter zijn.

• Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren.
• Een nieuw lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normaal en verdwijnt na een paar minuten.
• Stel dit apparaat niet bloot aan regen of vocht, om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, moet u het apparaat aan de omgevingstemperatuur laten wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storingen te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet u het direct van het lichtnet afkoppelen.
• Plaats de installatie op een plaats met goede ventilatie, ver van brandbare materialen en/of vloeistoffen. De installatie dient op minstens 50 cm van de muren rondom geplaatst te worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden. Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere temperaturen.
• De temperatuur van het oppervlak van het apparaat kan 85°C bereiken. Raak de metalen ombouw tijdens het gebruik niet met blote handen aan.
• Verzeker u ervan dat er zich onder de plaat of het toestel geen ongewenste personen bevinden tijdens het bevestigen en losmaken alsook bij het onderhoud.
• Laat het toestel ongeveer 10 minuten afkoelen alvorens de lamp te vervangen of alvorens te starten met de onderhoudsbeurt.
• Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens de lamp te vervangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid.
• Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het toestel.
• De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneusd of beschadigd is.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften moet deze installatie geaard worden.
• Sluit het apparaat niet aan op een elektronische dimmer.
• Gebruik altijd een geschikte en gekeurde veiligheidskabel bij het installeren van het toestel.
• Om elektrische schokken te voorkomen, moet u de behuizing niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker onderhouden moeten worden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken.
• In geval van ernstige problemen met het bedienen van het toestel, stop onmiddellijk het gebruik ervan. Neem contact op met uw dealer voor een eventuele reparatie.
• De behuizing en de lenzen moeten vervangen worden als ze zichtbaar beschadigd zijn.
• Gebruik bij voorkeur de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect niet in de tegenwoordigheid van personen die lijden aan epilepsie.

PLAATSEN OF VERVANGEN VAN DE LAMP

Wacht, in het geval van het vervangen van een lamp of van het geven van een onderhoudsbeurt, 10 minuten na het uitzetten van de installatie met het openen ervan totdat het apparaat is afgekoeld. Trek altijd de stekker uit het stopcontact

voordat u begint aan het onderhoud. Gebruik altijd hetzelfde type reserveonderdelen (lampen, zekeringen, e.d.). Gebruik bij het vervangen van onderdelen uitsluitend authentieke reserveonderdelen.

• Schakel het toestel uit en trek de stekker uit het stopcontact.
• Wacht gedurende ongeveer 15 minuten tot het toestel afgekoeld is.
• Schroef de 2 schroeven aan de zijkant van het toestel los om het lampcompartiment te openen (zie A en B op de foto).
• Aan de binnenzijde zult u de lampsokkel zien. Trek de lampsokkel langzaam uit het lampcompartiment.
• Verwijder de oude lamp. Hou de lampsokkel vast terwijl u de lamp loskoppelt.
• Hou de lampsokkel vast terwijl u de nieuwe lamp in de sokkel duwt.

Opgelet! Controleer het label op de achterkant van het toestel of raadpleeg de technische kenmerken in deze handleiding om te weten welke lamp u moet gebruiken.

• Raak de lamp nooit aan met blote handen! Dit verkort drastisch de levensduur van de lamp. Indien u de lamp hebt aangeraakt, reinig deze dan met een doek en een beetje schoonmaakalcohol. Veeg de lamp droog alvorens hem te installeren.
• Plaats de lamp in het toestel. Let erop dat de draden de lamp niet raken.
• Sluit het lampcompartiment met de schroeven.
• Verzeker u ervan dat de lamp in het centrum van de reflector geplaatst is voor de beste lichtopbrengst. Schakel het toestel aan en pas de lamppositie aan door de A, B en C schroeven die zich op de rechterzijde van de kop bevinden (A op de foto). Klaar!

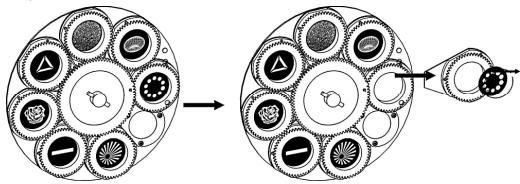

ROTERENDE GOBOS VERVANGEN

OPGELET: Installeer de gobo's alleen als het toestel uit staat!

Maak nooit de schroeven van de roterende gobo's los. Zo opent u het rollager. Dit herstellen is uiterst moeilijk!

• Schakel het toestel uit en trek de stekker uit het stopcontact.
• Open het plastieken deksel (4 schroeven).
• Lokaliseer het gobowiel en verwijder de bevestigingsring van de gobo die u wilt vervangen met gepast gereedschap.
• Verwijder de gobo en installeer de nieuwe gobo.
• Druk de bevestigingsring samen en plaats hem voor de gobo. Klaar!

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installatie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vergt veel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installatiematerialen moeten gebruikt worden; de veiligheid van het geïnstalleerde toestel moet regelmatig worden gecontroleerd.
• Overtuig u ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het plaatsen, het weghalen en het onderhoud.
• Installeer het toestel op een goed geventileerde plaats, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50 cm van de omringende muren.
• Het toestel moet worden geïnstalleerd buiten het bereik van iedereen en weg van plaatsen waar men mag lopen en zitten.
• Alvorens tot plaatsen over te gaan, moet men controleren dat de minimum puntbelasting van de installatieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installeren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt.
• Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montage mag niet gedacht worden.
• Bedek geen ventilatieopeningen, anders zou dit oververhitting tot gevolg kunnen hebben.
• De gebruiker moet er zich van verzekeren dat de installaties met betrekking tot de veiligheid en de technische mechanismiek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk jaar moeten de installaties worden gekeurd door een vakman om te controleren of de veiligheid nog steeds perfect is.

1. DISPLAY geeft de verschillende menu's en de gekozen functies weer. 2. LEDS

DMX	Aan	DMX signaal aanwezig
MASTER	Aan	Master mode
SLAVE	Aan	Slave mode
SOUND	Knippert	Geluidsactivering

1. TOETSEN

MENU	Om programmeringfuncties te selecteren
DOWN	Om terug te gaan in de geselecteerde functies
UP	Om verder te gaan in de geselecteerde functies
ENTER	Om de geselecteerde functies te bevestigen

1. REMOTE CONTROL INGANG: sluit de optionele CA-8 afstandsbediening aan op de 1/4 inch jack om zo het toestel te controleren voor stand-by, functie en modus.
2. SENSITIVITY: wordt gebruikt om de gevoeligheid van de microfoon in te stellen wanneer het toestel gebruikt wordt in standalone of master/slave mode.

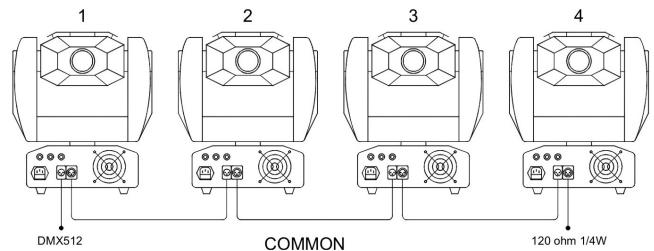

3. DMX INPUT/OUTPUT: wordt gebruikt voor DMX512 verbinding. Gebruik symmetrische 3-pins XLR M/V kabels van goede kwaliteit om de toestellen met elkaar te verbinden.

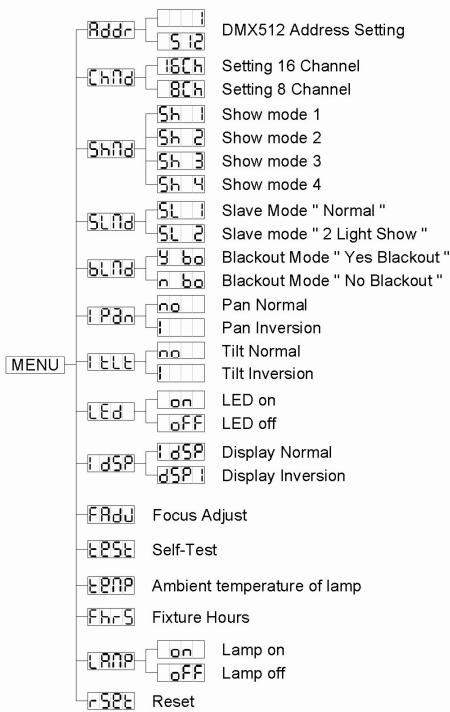

HOOFDMENU:

• Druk op de MENU toets om een van de pre-set functies te kiezen. Druk op de toets tot de gewenste functie op de display verschijnt.
• Selecteer de functie met de ENTER toets. De display zal knipperen.
• Gebruik de DOWN en UP toetsen om de modus te wijzigen.
• Eens u de gewenste modus geselecteerd hebt, moet u op de ENTER toets drukken om uw keuze te bevestigen. Na 8 seconden zal de display automatisch naar de hoofdfuncties terugkeren zonder iets veranderd te hebben. Om naar de functies terug te keren zonder iets te wijzigen, moet u weer op de MENU toets drukken. De hoofdfuncties worden hier rechts weergegeven.

DMX512 Adresinstelling

Wordt gebruikt om het startadres van het toestel in te stellen in een DMX configuratie.

• Druk op de MENU toets tot Redr op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adres te wijzigen.
• Wanneer het juiste adres op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weer naar de hoofdfuncties zonder iets gewijzigd te hebben)

Om naar de functies terug te keren zonder iets te wijzigen, moet u weer op de MENU toets drukken.

Channel Mode

• Druk op de MENU toets tot [chND] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om de [16] (16 kanalen) of de [8] (8 kanalen) modus te selecteren.
• Wanneer de juiste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(Anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder iets gewijzigd te hebben.) Om terug te keren naar de functies zonder iets te wijzigen, moet u weer op de MENU toets drukken.

Show Mode

Wordt gebruikt om de Show werkmodus te kiezen wanneer het toestel standalone of in master/slave configuratie gebruikt wordt.

• Druk op de MENU toets tot 5hnd op de display weergegeven wordt.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om 5h1 (show 1), 5h2 (show 2), 5h3 (show 3) of 5h4 (show 4) te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen. (Anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder iets gewijzigd te hebben.) Om terug te keren naar de functies zonder iets te wijzigen, moet u weer op de MENU toets drukken. Show 1 mode - Het toestel staat op de grond. Tilt bewegingshoek 210°. Show 2 mode - Het toestel hangt onder het plafond. Tilt bewegingshoek 90°. Show 3 mode - Het toestel staat op een podium, tegenover het publiek.

De spot projecteert steeds in de richting van het publiek en staat dus aan de voorkant van het podium. Pan bewegingshoek (links naar rechts): 160°. Tilt bewegingshoek: 90° (60° boven de horizon; 30° onder de horizon.)

Show 4 mode - Het toestel hangt onder het plafond.

De spot projecteert vooral aan de voorzijde van het podium. Pan bewegingshoek (links naar rechts): 160°. Tilt bewegingshoek: 90° (verticaal, voorzijde 75°).

Slave Mode

Wordt gebruikt om het slave toestel synchroon of tegenovergesteld te laten werken ten opzichte van de master.

• Druk op de MENU toets tot 5hfd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [L] (normal) of [L] (2 light show) te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(Anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder iets gewijzigd te hebben.) Om terug te keren naar de functies zonder iets te wijzigen, moet u opnieuw op de MENU toets drukken.

Blackout Mode

Black-out mode: wanneer geen enkel DMX-signaal gedetecteerd wordt, gaat het toestel over naar de black-out modus en wacht op het volgende DMX-signaal.

No blackout mode: wanneer geen enkel DMX-signaal gedetecteerd wordt, schakelt het toestel automatisch over naar standalone werking.

• Druk op de MENU toets tot blnd op de display weergegeven wordt.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om 8 b0 (yes blackout) of n b0 (no blackout) te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(Anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder iets gewijzigd te hebben.)

Om terug te keren naar de functies zonder iets te wijzigen, moet u opnieuw op de MENU toets drukken.

Pan Inversion

Normaal: Pan-beweging wordt niet omgekeerd.

Pan-inversie: Pan-beweging werkt tegenovergesteld.

• Druk op de MENU-toets totdat Pan op de display wordt weergegeven.
• Druk op de ENTER-toets, de display begint te knipperen.
• Gebruik de DOWN- en UP-toetsen om no (normaal) of pan-inversie te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER-toets om uw keuze te bevestigen.

(Anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder deze gewijzigd te hebben.) Om terug te keren naar de functies zonder deze te wijzigen, moet u weer op de MENU-toets drukken.

Tilt-inversie

Normaal: Tilt-beweging wordt niet omgekeerd.

Tilt-inversie: Tilt-beweging werkt tegenovergesteld.

• Druk op de MENU-toets totdat Tilt op de display wordt weergegeven.
• Druk op de ENTER-toets, de display begint te knipperen.
• Gebruik de DOWN- en UP-toetsen om no (normaal) of tilt-inversie te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER-toets om uw keuze te bevestigen.

(Anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder deze gewijzigd te hebben.) Om terug te keren naar de functies zonder deze te wijzigen, moet u weer op de MENU-toets drukken.

Led Display

Display on: display is steeds aan.

Display off: display is uit wanneer deze niet gebruikt worden.

• Druk op de MENU toets tot [Ed] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [on] (display steeds aan) of [OFF] (display uit wanneer niet in gebruik).
• Wanneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weer naar de hoofdfuncties zonder iets gewijzigd te hebben) Om weer naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toets drukken.

Display Inversie

Display normal: display kan afgelezen worden wanneer het toestel op de grond staat.

Display inversion: display kan afgelezen worden wanneer het toestel ondersteboven opgehangen is.

• Druk op de MENU toets tot [DSP] knippert op de display. (gewone weergave)
• Gebruik de ENTER toets om over te gaan naar [dSP] (omgekeerde weergave), deze optie zal automatisch behouden worden na 8 seconden. Of druk weer op de ENTER om terug te gaan naar [dSP] (gewone weergave).
• Druk op de MENU toets om weer naar de functies terug te keren.

Focus Adjust

• Druk op de MENU toets tot Fru knippert op de display.
• Druk op de ENTER toets zodat het toestel naar de "tilt 90°" positie gaat.
• Druk op de ENTER toets zodat het toestel naar de "pan 0°" positie gaat.
• Druk op de ENTER toets zodat het toestel naar de "pan 90°" positie gaat.
• Druk op de ENTER toets zodat het toestel naar de "pan 180°" positie gaat.
• Druk op de ENTER toets zodat het toestel naar de "pan 270°" positie gaat.

In de 5 vorige stappen bent u in staat om de focus aan te passen met de UP/DOWN toetsen op het toestel (De display toont de actuele status van de focus).

Wordt gebruikt om het interne "zelftest"programma in te schakelen. Alle mogelijkheden van het toestel zullen dan automatisch overlopen worden.

• Druk op de MENU toets tot ESE knippert op de display.
• Druk op de ENTER toets om het interne self-test programma te starten.
• Druk op de MENU toets om naar de functies terug te keren.

Wordt gebruikt om de temperatuur in het lampcompartiment aan te duiden.

• Druk op de MENU toets tot LEP knippert op de display.
• Druk op de ENTER toets en de omgevingstemperatuur van de lamp zal getoond worden op de display.
• Druk op de MENU toets om naar de functies terug te keren.

Fixture Hours

Wordt gebruikt om het aantal werkuren van het toestel weer te geven.

• Druk op de MENU toets tot Fhr₆ knippert op de display.
• Druk op de ENTER toets om het aantal werkuren van het toestel weer te geven op de display.
• Druk op de MENU toets om naar de functies terug te keren.

Lamp Display

Wordt gebruikt om de lamp AAN/UIT te zetten zodat u de lamp kan afkoelen met de interne koelvinnen vooraleer te transporteren.

• Druk op de MENU toets tot [LnP] knippert op de display.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om de modus (lamp AAN) of (lamp UIT) te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder iets gewijzigd te hebben) Om naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toets drukken.

Reset

Wordt gebruikt om een algemene reset van het toestel uit te voeren.

• Druk op de MENU toets tot knippert op de display.
• Druk op de ENTER toets om alle kanalen terug in te stellen volgens hun standaardwaarde.
• Druk op de MENU toets om terug te keren naar de functies.

Gelieve ook het hoofdstuk over de DMX kanaalconfiguratie van het toestel te raadplegen om een reset via DMX uit te voeren.

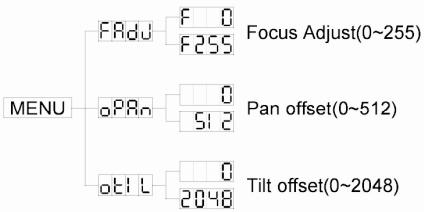

HOME POSITION ADJUST:

• Druk op de MENU toets gedurende ten minste 5 seconden om de offset modus te activeren.
• Nu kunt u de home position (dit is de nulpositie) aanpassen.
• Wanneer u de gobo- en kleur home position wilt aanpassen, dient u eerst de modus te gebruiken.
• De mogelijke functies worden hieronder weergegeven:

oPRn Pan offset

• Druk op de MENU toets gedurende ten minste 5 seconden om de offset modus te activeren.
• Gebruik de DOWN en UP toetsen totdat Pn op de display wordt weergegeven.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik DOWN en UP om de pan home position aan te passen.
• Wanneer de positie is geselecteerd, druk dan op de ENTER toets OF ga automatisch terug naar de offset functies zonder veranderingen door te voeren door op de MENU toets te drukken.
• Om terug te gaan naar de hoofdfuncties zonder enige veranderingen door te voeren, wacht 8 seconden.

OEL Tilt offset

• Druk op de MENU voor ten minste 5 seconden om de offset modus te activeren.
• Gebruik de DOWN en UP toetsen totdat op de display weergegeven wordt.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik DOWN en UP om de tilt home position aan te passen.
• Wanneer de positie is geselecteerd, druk dan op de ENTER toets OF ga automatisch terug naar de offset functies zonder veranderingen door te voeren door op de MENU toets te drukken.
• Om terug te gaan naar de hoofdfuncties zonder enige veranderingen door te voeren, wacht 8 seconden.

FRdu Focus Adjust

• Druk op de MENU voor ten minste 5 seconden om de offset modus te activeren.
• Gebruik de DOWN en UP toetsen totdat [FAd] op de display weergegeven wordt.
• Druk op de ENTER toets zodat het toestel de "tilt 135°" positie inneemt.
• Druk op de ENTER toets zodat het toestel de "tilt 45°" positie inneemt.
• Druk op de ENTER toets zodat het toestel de "pan 0°" positie inneemt.
• Druk op de ENTER toets zodat het toestel de "pan 90°" positie inneemt.
• Druk op de ENTER toets zodat het toestel de "pan 180°" positie inneemt.
• Druk op de ENTER toets zodat het toestel de "pan 270°" positie inneemt.
• In de vorige 6 stappen kunt u de focus instellen met de UP/DOWN toetsen.

Om terug te gaan naar de hoofdfuncties zonder enige veranderingen door te voeren, wacht 8 seconden.

DMX AANSLUITINGEN

Het DMX protocol is een veelgebruikt hoge snelheidssignaal voor het besturen van "intelligente" lichteffecten. U moet een "kettingverbinding" maken tussen uw DMX controller en alle andere lichteffecten door middel van symmetrische XLR M/V kabels van goede kwaliteit. Om vreemde reacties van uw lichteffecten te voorkomen, die te wijten zijn aan allerlei storingen, moet u een signaalbegrenzer van 90Ω tot 120Ω plaatsen aan het einde van de ketting. Gebruik nooit Y-splitsingskabels, dit zal eenvoudigweg niet werken!

Elk lichteffect in de ketting moet haar eigen startadres hebben zodat het toestel weet welke instructies er van de controller moeten opgevolgd worden en welke niet.

HOE HET JUISTE STARTADRES INSTELLEN:

Zie het vorige hoofdstuk (DMX-512 adresinstelling) om te leren hoe u het startadres in dit toestel moet instellen. Het startadres van elk toestel is zeer belangrijk. Het is echter onmogelijk om u in deze handleiding uit te leggen welk startadres u moet instellen, aangezien dit volledig afhangt van de controller die u gaat gebruiken... gelieve dus de handleiding van uw DMX controller te raadplegen om uit te zoeken welk startadres u moet instellen.

• DMX-CONFIGURATIE VAN DE BT250S:

16-kanaals modus:

16 Channels DMX-512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Pan/Tilt speed select	Dimmer	Shutter/Shaking	Color	No function	No function
540°	270°	255 Slow	255 100%	248-255 Open	248-255
				240-247	247 Fastest speed Rainbow effect
				239 Fast shaking	128 Slowest speed Rainbow effect
				132 Slow shaking	115-127 Pink
270°	135°	0 Fast	0 0%	131 Fast shutter	102-114 Light green
				131 Slow shutter	089-101 UV purple
				131 Fast shutter	077-088 Blue
				16 Slow shutter	064-076 Red
				008-015 Open	051-063 Yellow
				000-007 Blackout	039-050 Light blue
				000-012 White	026-038 Magenta
Channel 9	Channel 10	Channel 11	Channel 12	Channel 13	Channel 14	Channel 15	Channel 16
Gobo	Gobo Rotation	Prism	Prism Rotation	Focus	Pan 16 bit	Tilt 16 bit	Reset Lamp On/Off
248-255	246-255 Stopped	171-255	246-255 Stopped	255	255	255	Reset
247 Fastest speed Gobo change	245 Fast	Prism effect 2	245 Fast
128 Slowest speed Gobo change	135 Slow		135 Slow
096-111	121-134 Stopped	086-170	121-134 Stopped	121-134 Stopped	121-134 Stopped	121-134 Stopped	121-134 Stopped
080-095	120 Slow	Prism effect 1	120 Slow	120 Slow	120 Slow	120 Slow	120 Slow
064-079
048-063
032-047
016-031	010 Fast		010 Fast
000-015	000-009 Stopped	000-085 Open	000-009 Stopped	000-009 Stopped	000-009 Stopped	000-009 Stopped	000-009 Stopped

1. Om de DMX te resetten, zet de DMX waarden van CH-8 & CH-16 op 255, het toestel zal zichzelf resetten na ongeveer 5 seconden. Om de lamp aan te zetten, zet de DMX waarde van CH-8 op 247 & CH-16 op 255. Om de lamp uit te zetten, zet de DMX waarde van CH-8 op 239 & CH-16 op 255.
2. Om de kleur muziekgestuurd te maken, zet de DMX waarde van CH-6 & CH-7 op 255. Om de gobo's muziekgestuurd te maken, zet de DMX waarde van CH-8 & CH-9 op 255.

8-kanaals modus:

8 Channels DMX-512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Shutter/Shaking	Gobo	Color	Gobo rotation	Prism/Prism rotation/Dimmer	Focus
540°	270°	248-265 Open	248-255	248-255	246-255 Stopped	255 100%	255
		240-247	247 Fastest speedGobo change	247 Fastest speedRainbow effect	245 Fast	Dimmer
		239 Fast shaking	128 Slowest speedGobo change	128 Slowest speedRainbow effect
			112-127	115-127 Pink
			096-111	102-114 Light green	135 Slow	128 0%
		132 Slow shaking	080-095	089-101 UV purple	121-134 Stopped	127 Fast
		131 Fast shutter	064-079	077-088 Blue	120 Slow	104 Slow
			048-063	051-063 Yellow		103 Slow
			032-047	039-050 Light blue
		16 Slow shutter	016-031	026-038 Magenta	010 Fast	079 Fast
		008-015 Open	000-015	013-025 Green	000-009 Stopped	056 Slow
		000-007 Blackout	000-015	000-012 White	000-009 Stopped	055 Slow

Gobo 1

Gobo 2

Gobo 3

Gobo 4

Gobo 5

Gobo 6

Gobo 7

HOE DIT TOESTEL BEDIENEN

Telkens u het toestel aanzet, zal er 1250 op de display verschijnen en zullen alle motoren naar hun basispositie terugkeren. Misschien zult u wat geluiden horen gedurende 20 seconden. Daarna zal het toestel klaar zijn om DMX-signalen te ontvangen of om de ingebouwde programma's uit te voeren.

U kunt dit toestel op 3 manieren gebruiken:

Via de ingebouwde master/slave programma's, via de eenvoudige CA-8 controller, of via een universele DMX-controller.

VIA DE INGEBOUWDE MASTER/SLAVE PROGRAMMA'S:

Kies deze functie wanneer u onmiddellijk een kant-en-klare show wilt. Wanneer de toestellen via master/slave met elkaar verbonden zijn, dan zal het eerste toestel alle andere toestellen sturen en zo een automatische, muziekgestuurde en gesynchroniseerde show uitvoeren. Er mag niets aangesloten zijn op de DMX-ingang van het eerste toestel, de master-LED zal continu aan zijn en de sound-LED zal knipperen op het ritme van de muziek.

• De MASTER beschikt over 4 ingebouwde shows: u kunt sh (show 1), sh (show 2), sh (show 3) of sh (show 4) onmiddellijk in het menu van de master kiezen.
• De SLAVES beschikken over 2 opties: de andere toestellen staan als slave ingesteld (slave-LED is continu aan). Om een prachtige lichtshow te creëren kunt u gecontrasteerde bewegingen invoeren (pan/tilt van het slave toestel werkt omgekeerd) → In het menu van het slave toestel kunt u naar optie SLD gaan en de volgende selectie maken:

Normaal slave: slave werkt synchroon met de master. → 2 light show: slave werkt tegenovergesteld ten opzichte van de master.

VIA DE EENVOUDIGE CA-8 CONTROLLER:

Wanneer de toestellen in Master/slave configuratie gebruikt worden, raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Sluit deze kleine controller aan op de 1/4" jack van de master. Zo kunt u de volgende functies van op afstand bedienen:

Stand by	Blackout het toestel
Functie	Strobo 1.Gobo / kleur sync. strobo 2.Sync. strobo 3."Two-light" strobo	X/Y bewegings show modus selectie (Show 1 ~ Show 4)	Color/Gobo selectie 1. Blij duwen voor gobo 2. Duw kort voor kleurverandering	X/Y beweging instelling 1.Pan positie 2.Tilt positie Stel eerst het Master toestel in, stel daarna de de positie van de Slave toestellen in.
Modus	geluid 1 (LED UIT)	geluid 2 (LED knippert normalaal)	Traag/geluid 3 (LED aan)	Positie/ vergrendelen in een positie (LED knippert snel)

ONDERHOUD

• Overtuig u ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het onderhoud.
• Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie moeten de volgende punten worden gecontroleerd.

• Alle schroeven gebruikt om het toestel te installeren en al zijn onderdelen moeten goed vastgedraaid zijn en mogen niet verroest zijn.
• Behuizingen, vastzetstukken, installatieplaatsen (plafond, spanten, schokbrekers) mogen absoluut niet vervormd zijn.
• Wanneer een optische lens duidelijk beschadigd is door barsten of diepe krassen, dan moet deze vervangen worden.
• De stroomkabels moeten in perfecte staat zijn en behoren vervangen te worden, wanneer er zich maar een klein probleem ontdekt wordt.
• Om het toestel tegen oververhitting te beschermen, behoren de ventilatoren (als die er zijn) en de ventilatieopeningen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk jaar gereinigd te worden met een stofzuiger of een luchtspuit.
• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed mogelijke lichtuitstraling te verkrijgen. Hoe vaak ze schoon moeten worden gemaakt hangt af van de omgeving waar het toestel wordt gebruikt: een klamme, rokerige of bijzonder vuile omgeving kan een grotere ophoping van vuil veroorzaken op de optische uitrusting.
• Reinig met een zachte doek en gebruik normale glasreinigende producten.
• Droog de onderdelen altijd zorgvuldig af.
• Reinig de uitwendige optische uitrusting minstens één keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant wordt uitgevoerd door vakbekwaam personeel!!

Netvoeding: AC 230 V, 50 Hz

Zekering: 10 A/250V

Geluidscontrole: Inwendige microfoon

Pan/Tilt: 540° / 270° met automatische correctie

Stralingshoek: 13°

DMX verbinding: 3 pins XLR mannelijk/vrouwelijk

Lamp: MSD250/2 en NSD250/2

Afmetingen: 428 × 371 × 466 mm

Gewicht: 23 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf.

U kunt de nieuwste versie van deze handleiding downloaden via onze website: www.briteq-lighting.com
