KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgeveen.

• Krachtige, intelligente moving wash voor gebruik in discotheken, theaters, studio's en verhuurbedrijven.
• 16 DMX kanalen: (Pan * tilt * sneleheid * dimmer * shutter/strobe * kleuren * Cyaan * Magenta * Geel * CMY preset kleuren * CMY-snelheid * diagonale lens rotatie + frost * zoom * pan 16bit * tilt 16bit * reset + remote lamp aan/uit)
• Ingebouwde programme's en microfoon voor een eenvoudige autonome werking in "Master/slave" mode!
• Kleine optionele CA-8 controller voor een eenvoudige bediening
• Blauwe digitale display voor talrijke opties!
  Soepele 540^ panning en 270^ tilt bewegingen
• CMY kleurenmixing: Cyaan 0-100% * Magenta 0-100% * Geel 0-100%
• Extra kleurenwiel met 9 dichroide kleuren
• Instelbare frost filter en diagonale lens rotatie + DMX zoom van 11^ tot 28^
• Dimmer 0-100% + strobe met variabile nselheid
• Kan ook bestuurd worden met once "Scanmaster 1612", de iLEAD controller of met om het even welke andere DMX controller

Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werd. Mocht er schade+zijn,gebruik het dan Niet,maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst nauwkeurig volgt. Elke schadeverooraakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
• BT-575W toestel

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WAARSCHUWING: Om het risico op elektricotie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderden in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoede technicus.

De bliksempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik de da anwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldende kracht hebelt om een risico van elektrcutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbol betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol bepaalt: de minimumafstand van te belachten voorwerpen. De minimumafstandussen projector en het verlichte voorwerp要去en dan 1 metersijken.

• Om het milieu te beschermen, probeer zoveeel möglichk het verpakkingsmateriaal te recycleren.
• Een/New lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normal en verdwijnt na een pau minuten.
  Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstempoatuur wennen wanneer het, na het transport, waar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfecte te functioneren. Het kan SOMS zelfs schade aan het apparaat toebrachten.
• Gebruik dit apparaat uitsluitendbinnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt,要去 U het direct van het lichtnet afkoppelen.
• Plaats de installation op een plaat met goede ventilatie, ver van brandbare materialen en/of vloeistoffen. De installmentie moet op minstens 50~cm van de muren rondon geplaatst worden.
  Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De temperatuur van het oppervlak van het apparaat kan 85^ bereiken. Raak de metalen ombouwijdens het gebruik Niet met blote handen aan.
• Verzeker er U van dat er zich onder de plaat'saar het toestel worden geinstalleerd geen ongewenste personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Laat het toestel ongeveer 10 Minutes afkoelen alvorens de lamp te verrangen of alvorens te starten met de onderhoudsbeurt.
• Trek alsijd de stekker uit wonneer het apparaat gedurende langere tijd Niet worden gebruikt of alvorens de lamp te verwangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan de beschikbare spanning nicht hoger is dan die aangegeven op dechterzijde van het toestel.
• De elektrische kabel behoort alktd in uistekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is. De kabel要去vangen worden door de fabrikant zich, zich dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Volgens de veiligheidsvoorschriften moet deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik.altijd een geschikte en gekeurde veiligheidskabel bij het installereren van het toestel.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker要去en worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.

• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• De behuizing en de lenzen要去en verrangen worden als ze zichtaar beschadigd zijn.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in delichtbron. Gebruik het lichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

PLAATSEN OF VERVANGEN VAN DE LAMP

Wacht, in het geval van het verrangen van een lamp of van het geven van een onderhoudsbeurt, 15 minutes na het uitzetten van de installmente met het openen ervan totdat het apparaat is afgekoeld. Trek altijd de stekker uit het stopcontact voor U begint aan het onderhoud. Gebruik altijd hetzelfde type reserveonderdelen (lampen, zekeringen, e.d.) Gebruik bij het verrangen van onderdelenuitsluitend authenteke reserveonderdelen.

• Schakel het toestel uit en trek de stekker uit het stopcontact.
• Wacht gedurende ongeveer 15 minutes tot het toestel afgekoeld is.

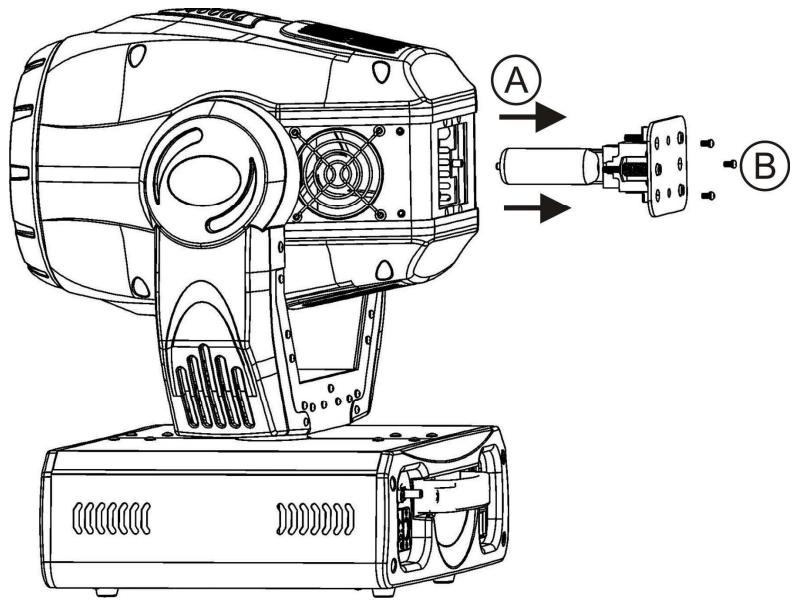

• Open het lampcompartiment aan dechterzijde van het toestel door schroeven X, Y en Z los te make (A en B op de foto hieronder)
• Verwijder de oude lamp (raak de lamp nooit aan verwijl zich warm is)

Opgelet! Controleer het label op de achterkant van het toestel of raadpleeg de technische kenmerken in deze handleiding om te weten welke lamp u moet gebruiken.

• Raak de lamp nooit aan met blote handen! Dit verkort drastisch de levensduur van de lamp. Indien u de lamp hebte aangeraakt, reinig deze dan met een doek en een beetje schoonmaakalcohol. Veeg de lamp droog alvorens hem te installereren.
• Plaats de lamp in het toestel. Let er op dat de draden de lamp Niet raken.
• Sluit het lampcompartment met de 3 schroeven X, Y en Z
• Wees er zeker van dat de lamp in het centrum van de reflector geinstalleerd worden. Schakel het toestel aan en pas de lamp positie aan met behulp van de schroeven A, B en C (B op de Foto hieronder)
  Klaar!

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevent ervaring. U behoort de grenzen te respecteren aan de werklast; ergendeinstalleringmaterialen要去en worden gebruikt; de veiligheid van het geinstallerde toestel moet regelmatin wordengecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installee het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens tot plaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging要去zo worden aangebracht dat geen deel van het toestel meer dan 20~cm vallen kan als de hoofdbeveiliging faalt.
• Het apparaat要去 goed worden vastgezet; aan een vrij zwaaiende montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieoppeningen, anders zou dit oververhitting tot gevolg können hebben.
• De gebruiker要去 zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeur aldovens ze voor de eerste keer te gebruiken. Elk maar要去 de installations worden gekeurd door een vakman om te controleren of de verilgheid nog steeds perfect is.

1. DISPLAY geeft de verschillende menu's en de gekozen functies weeer.
   2.LEDS

DMX	Aan	DMX signal aanwezig
MASTER	Aan	Master mode
SLAVE	Aan	Slave mode
SOUND	Knippert	Geluidsactivering

1. TOETSEN

MENU	Om programmeringfuncties te selecteren
DOWN	Om terug te gaan in de geselecteerde functies
UP	Om verder te gaan in de geselecteerde functies
ENTER	Om de geselecteerde functies te bevestigen

1. REMOTE CONTROL INGANG: sluit de optionele CA-8 afstandsbediening aan op de 1/4 microloon jack om zo het toestel te controleren voor stand by, functie en modus
2. SENSITIVITY: worden gebruikt om de gevoeligheid van de microfoon in te stellen wanner het toestel gebruikt worden in standalone of master/slave mode.

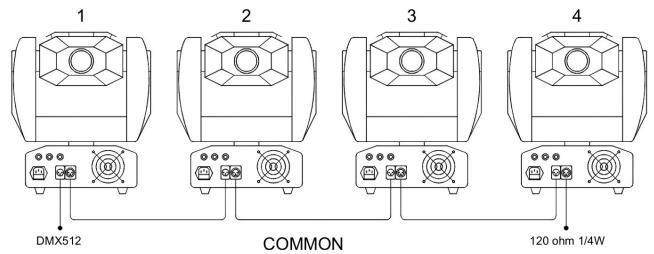

3. DMX INPUT/OUTPUT: worden gebruikt voor DMX512 verbinding. Gebruik symmetrische 3pins XLR M/V kabels van goede kwaliteit om de toestellen met elkaar te verbinden.

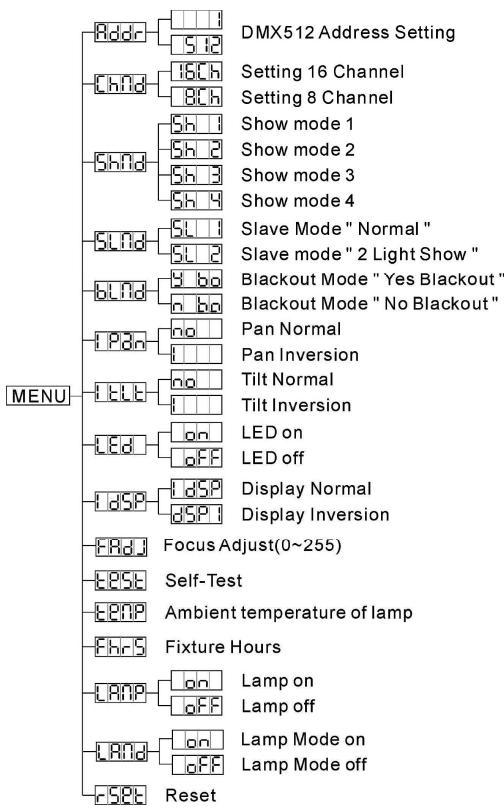

HOOFDMENU:

• Druk op de MENU toets om een van de pre-set functies te kiezen. Druk op de toets tot de gewenste functie op de display verschijnt.
• Selecteer de functie met de ENTER toets. De display za knipperen.
• Gebruik de DOWN en UP toetsen om de modus te wijzigen.
• Eens u de gewenste modus geselecteerd hebt要去 u op de ENTER toets drukken om uw keuze te bevestigen. Na 8 seconden za display automatisch maar de hoofdfuncties terugkeren zonder iets verandert de hebben. Om maar de functies terug te keren zonder iets te wijzigelen要去 u waar op de MENU toets drukken. De hoofdfuncties worden hier rechts weergeveen.

DMX512 Adresinstelling

Wordt gebruikt om het startadres van het toestel in te stellen in een DMX configuratie.

• Druk op de MENU toets tot [Addr] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adres te wijzigen.
• Wanner het juiste adres op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer\ aar de hoofdfuncties zonder iets gewijzigdt hebben)

Om maar de functiestering te keren zonder ie ts te wijzigem要去 u weer op de MENU toets drukken.

Channel Mode

• Druk op de MENU toets tot [chND] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om de [16 ch (16 kanalen) of de [8 ch (8 kanalen) modus te selecteren.
• Wonneer de juiste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeernde hoofdfuncties zonder ie's gewijzigdt hebben)

Om maar de functies terug te keren zonder ieits te wijzigen要去 u weeer op de MENU toets drukken.

Show Mode

Wordt gebruikt om de Show werkmodus te kiezen wanner het toestel standalone of in master/slave configuratie gebruikt worden.

• Druk op de MENU toets tot 5hnd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om 5h1 (show 1), 5h2 (show 2), 5h3 (show 3) of 5h4 (show 4) te selecteren.
• Wanner de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeernde hoofdfuncties zonder ie's gewijzigdt hebben)

Om maar de functies terug te keren zonder iets te wijzigen moet u weeer op de MENU toets drukken.

Sh

Show 1 mode- Het toestel staat op de grond. Tilt bewegingshoek 210^

5h2

Show 2 mode- Het toestel hangt onder het plafond. Tilt bewegingshoek 90^

5h3

Show 3 mode - Het toestel staat op een podium, gegenover het publiek

De spot projecteert steeds in de richting van het publiek en staat dus aan de voorkant van het podium. Pan bewegingshoek ( links waar rechtsaar rechts ): 160^ . Tilt bewegingshoek: 90^ ( 60^ boven de horizon; 30^ onder de horizon.)

Sh 4

Show 4 mode - Het toestel hangt onder het plafond.

De spot projecteert vooral aan de voorzijde van het podium. Pan bewegingshoek ( links waar rechts aan links): 160^ . Tilt bewegingshoek: 90^ ( vertical, voorzijde 75^ ; ); );

Slave Mode

Wordt gebruikt om het slave toestel synchroon of tegenovergesteld te latenten werken ten opzichte van de master.

• Druk op de MENU toets tot 5hfd op de display weergegeveen worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om (normal) of (2 light show) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Blackout Mode

Black-out mode: wanner geen enkel DMX signal gedetecteerd worden, dan gaat het toestel over maar de black-out modus en wacht op het volgende DMX signal.

No blackout mode: wonneer geen enkel DMX signal gesteerted wordt, dan schakelt het toestel automatisch over maar standalone werkung.

• Druk op de MENU toets tot blid op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [ba (yes blackout) of [ba (no blackout) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Pan Inversion

Normal: Pan beweging worden nicht omgekeerd.

Pan inversion: Pan beweging werkt gegenovergesteld

• Druk op de MENU toets tot
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of pan inversion) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weer maar de hoofdfuncties zonder ieets gewijzigd te hebben) Om maar de functies terug te keren zonder ieets te wijzigen要去 u weeper op de MENU toets drukken.

Tilt Inversion

Normal: Tilt beweging worden nicht omgekeerd.

Tilt inversion: tilt beweging werkt gegenovergesteld

• Druk op de MENU toets tot [t]le op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of (tilt inversion) te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben)

Om maar de functies terug te keren zonder ieets te wijzigen moet u weeer op de MENU toets drukken.

Led Display

Display on: display is steeds aan.

Display off: display isuit wanner deze nicht gebruikt worden.

• Druk op de MENU toets tot [Ed] op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om on (display steeds aan) of OFF (display uit wanner nicht in gebruik).
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer naar de hoofdfuncties zonder ie's gewijzigd te hebben)

Om maar de functies terug te keren zonder ieits te wijzigen moet u weeop de MENU toets drukken.

Display Inversie

Display normal: display kan afgelezen worden wanner het toestel op de grond staat.

Display inversion: display kan afgelezen worden wanner het toestel ondersteboven opgehangen is.

• Druk op de MENU toets tot [dSP] knippert op de display. (gewone weergave)
• Gebruik de ENTER toets om over te gaan maar [dSP] (omgekeerde weergave), deze optie za automatisch behouden worden na 8 seconden. Of druk werk op de ENTER om terug te gaan maar [dSP] (gewone weergave).
• Druk op de MENU toets om maar de functies wee ter keren.

Focus Adjust

Wordt gebruikt om de focus van de Lichtstraal aan te passen

• Druk op de ENTER toets, de display begint te knipperen.
• Druk op de DOWN en UP toetsen om een waardeussen 0 en 255 te selecteren.
• Wonneer de gewenste waarde hebt geseleerd, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben)

Om maar de functies terug te keren zonder iets te wijzigen moet u weeer op de MENU toets drukken.

Self-Test

Wordt gebruikt om het interne "zelftest"programma in te schakelen. Alle möglichkheden van het toestel zullen dan automatisch overlopen worden.

• Druk op de MENU toets tot [ESE] knippert op de display.
• Druk op de ENTER toets om het interne self-test programme te starten.
• Druk op de MENU toets om maar de functies wee ter te keren.

Wordt gebruikt om de temperatuur in het lampcompartment aan te duiden.

• Druk op de MENU toets tot knippert op de display.
• Druk op de ENTER toets en de omgevingstemperatuur van de lamp za getoond worden op de display
• Druk op de MENU toets om maar de functies weir te keren.

Fixture Hours

Wordt gebruikt om het aantal werkuren van het toestel wee ter te gezven.

• Druk op de MENU toets tot Fhr5 knippert op de display.
• Druk op de ENTER toets om het,aantal werkuren van het toestel wee ter geven op de display.
• Druk op de MENU toets om maar de functies weir te keren.

Lamp Display

Wordt gebruikt om de lamp AAN/UIT te zetten zodate u de lamp kan afkoelen met de interne koelvinnen vooraleer te transporteren.

• Druk op de MENU toets tot LAnP knippert op de display.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om qn (lamp AAN) of pFF (lamp UIIT) modus te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer maar de hoofdfuncties zonder ieits gewijzigd te hebben) Om maar de functies terug te keren zonder ieits te wijzigen moet u weeer op de MENU toets drukken.

Lamp Modus

• Druk op de MENU toets tot LnKnippert op de display.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [an] (lamp modus AAN) of [aFF] (lamp modus UIT) modus te selecteren.
• Wonneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weeer waar de hoofdfuncties zonder ieits gewijzigd te hebben)

Om maar de functies terug te keren zonder ieits te wijzigem要去 u weeer op de MENU toets drukken.

Reset

Wordt gebruikt om een algemene reset van het toestel UIT te voeren.

• Druk op de MENU toets tot knippert op de display.
• Druk op de ENTER toets om alle kanalentering in te stellen volgens hun standardwaarde.
• Druk op de MENU toets om maar de functies waar te keren.

Gelieve ook het hoofdstuk over de DMX kanaalconfiguratie van het toestel om een reset via DMX uit te voeren.

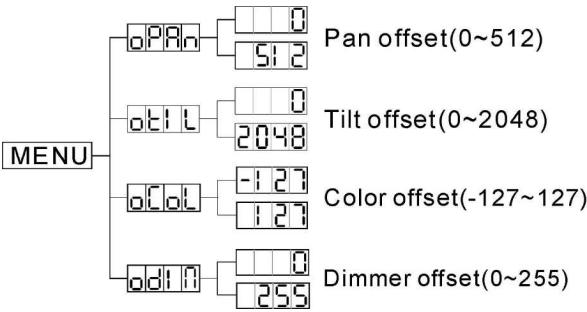

HOME POSITION ADJUST:

• Druk op de MENU voor tenminste 5 seconden om de offset modus te activeren.
• Nu kan u de home position ( dit is de zero positie ) aanpassen.
• Wanner u de gobo en kleur home position wilt aanpassen dient u eerst de FRdu modus te gebruiken.
• De möglichke functies worden hieronder weergegeven:

Pan offset

• Druk op de MENU voor tenminste 5 seconden om de offset modus te activeren.
• Gebruik de DOWN en UP toetsen tot tot op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik DOWN en UP om de pan home position aan te passen.
• Wonneer de positie is geseleerd, druk dan op de ENTER toets OF ga automatisch terug maar de offset functies zonder veranderingen door te voeren door op de MENU toets te drukken Om terug te gaan waar de hoofdfuncties zonder eenige veranderingen door te voeren wacht 8 Seconden.

Tilt offset

• Druk op de MENU voor tenminste 5 seconden om de offset modus te activeren.
• Gebruik de DOWN en UP toetsen tot tot op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik DOWN en UP om de tilt home position aan te passen.
• Wonneer de positie is geseleerd, druk dan op de ENTER toets OF ga automatischtering maar de offset functies zonder veranderingen door te voeren door op MENU toets te drukken Om terug te gaan waar de hoofdfuncties zonder eenige veranderingen door te voeren wacht 8 seconden.

Color offset

• Druk op de MENU voor tenminste 5 seconden om de offset modus te activieren.
• Gebruik de DOWN en UP toetsen tot tot op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik DOWN en UP om de color home position aan te passen.
• Wonneer de kleur is geselecteerd, druk dan op de ENTER toets OF ga automatischtering aan de offset functies zonder veranderingen door te voeren door op de MENU toets te drukken

Om terug te gaan waar de hoofdfuncties zonder enige veranderingen door te voeren wacht 8 seconden.

Dimmer offset

• Druk op de MENU voor tenminste 5 seconden om de offset modus te activeren.
• Gebruik de DOWN en UP toetsen tot tot op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik DOWN en UP om de dimmer home position aan te passen. (0 - 255)
• Wonneer de modus geseleedr is, druk dan op de ENTER toets OF ga automatisch terug maar de offset functies zonder veranderingen door te voeren door op de MENU toets te drukken Om terug te gaan waar de hoofdfunctionzonder enige veranderingen door te voeren wacht 8 seconden.

DMX AANSLUITINGEN

Het DMX protocol is een veelgebruikt hoge snelheidssignaal voor het besturen van "intelligente"lichteffecten. U要去en "kettingverbinding"make tussen uw DMX controller en alle andere lichteffecten door middel van symmetrische XLR M/V kabels van goede kwaliteit.Om vreemde reacties van uw lichteffecten te voorkomen, die te wijten zich aan allerlei storingen,要去 u een signaalbegrenzer van 90 tot 120 plaaten aan het einde van de ketting. Gebruik nooit Y- splitsingskabels, dit za eenvoudigweg Niet werken!

Elk lichteffect in de ketting moet waar eigen eigensartadres hebben zodate het toestel weet welke instructies er van de controller要去en opgevolgd worden en welke Niet.

HOE HET JUISTE STARTADRES INSTELLEN:

Zie het vorige hoofdstuk (DMX-512 adresinstelling) om te leren hoe u het startadres in dit toestel moet instellen. Het startadres van elk toestel is zeer belangrijk. Het is beschonngelijk om u in deze handleidinguit te leggen welk startadres u moet instellen, aangezien dit volledig afhangt van de controller die u gaat gebruiken... gelieve dus de handleiding van uw DMX controller te raadplegen om uit te zoeken welk startadres u moet instellen.

- DMX-CONFIGURATE VAN DE BT-575W:

16-kanaals modus:

DMX-512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Pan/Tilt speed	Dimmer	Shutter	Color	Cyan	Mangenta
540°	270°	255 Slow	255 100%	248-255 Open	255 Fast	255 100%	255 100%
				132-247 free shutter	192 Slow
				131 Fast shutter	191 Slow
				128 Fast	109-127 Purple
				016 Slow shutter	091-108 Light blue
				008-015 Open	073-090 Green
				000-007 Blackout	055-072 Orange
				000-007 Open	037-054 Yellow
				000-007 Open	019-038 Red
				000-007 White	000-018 White
Channel 9	Channel 10	Channel 11	Channel 12	Channel 13	Channel 14	Channel 15	Channel 16
Yellow	CMY Color Mix Macro	CMY Speed	Effect	Zoom	Pan 16 bit	Tilt 16 bit	Lamp On/Off /Reset
255 100%	128-255 Macro	255 Slow	240-255 Frost	255 28*	255 16 BIT PAN	255 16 BIT TILT	255 16 BIT TILT
	124-127 Color31
	120-123 Color30
	116-119 Color29
	113-115 Color28
	109-112 Color27
	105-108 Color26
	102-104 Color25
	098-101 Color24
	094-097 Color23
	090-093 Color22
	087-088 Color21
	083-088 Color20
	079-082 Color19
	078-078 Color18
	072-075 Color17
	068-071 Color16
	064-067 Color15
	061-063 Color14
	057-060 Color13
	053-058 Color12
	049-052 Color11
	046-048 Color10
	042-045 Color9
	038-041 Color8
	035-037 Color7
	031-034 Color6
	027-030 Color5
	023-028 Color4
	020-022 Color3
	016-019 Color2
	012-015 Color1
	008-011 White
	000-007 Open	0 Fast	000-015 Open	0 7*	0 7*	0 7*	0 7*

De waarden hieronder worden effectief na ongeveer 5 seconden:

• Voor DMX reset, stel de DMX waarde van CH-16ussen 200-209 in
  Voor DMX lamp aan, stel de DMX waarde van CH-16 tussen 130-139 in.
  Voor DMX lampuit, stel de DMX Waarde van CH-16 tussen 230-239 in.

8-kanaals modus:

DMX-512 Configuration

Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Shutter	Effect Wheel	Color	CYM Color Mix/Macro	Dimmer	Zoom
540°	270°	248-255 Open	240-256 Frost	255 Fast	128-255 Macro	255 100%	255 28°
		132-247 free shutter			124-127 Color31
					120-123 Color30
					116-119 Color29
		131 Fast shutter		192 Slow	112-115 Color28
					108-111 Color27
				191 Slow	104-107 Color26
					100-103 Color25
					096-099 Color24
				092-095 Color23	088-091 Color22
					084-087 Color21
				128 Fast	080-083 Color20
					076-079 Color19
				109-127 Purple	072-075 Color18
					068-071 Color17
					064-067 Color16
				091-108 Light blue	060-063 Color15
					056-059 Color14
					052-055 Color13
				073-090 Green	048-051 Color12
			016-032 Beam Shpe		044-047 Color11
					040-043 Color10
					036-039 Color9
				055-072 Orange	032-035 Color8
					028-031 Color7
				037-054 Yellow	024-027 Color6
					020-023 Color5
					016-019 Color4
		008-015 Open		019-036 Red	012-015 Color3
					008-011 Color2
					004-007 Color1
		000-007 Blackout	000-016 Open	000-018 White	000-003 White	000 0%	0 7°

HOE DIT TOESTEL BEDIENEN

Telkens u het toestel aanzet zal er 575U op de display verschijnen en zullen alle motoren maar hun basispositie terugkeren. Misschien zult u wat geluiden horen gedurende 20 seconde. Daarna za het toestel waar zijn om DMX signalen te ontvangen of om indegbouwde programme'suit te voeren.

U kunt dit toestel op 3 manieren gebruiken:

Via de ingebouwde master/slave programma's
o Via de eenvoudige CA-8 controller
Via een universe DMX controller
o Via de iLead controller ( De BT-575W dient dan op de 8 kanaals DMX modus ingeschakeld te worden )

- VIA DE INGEBOUWDE MASTER/SLAVE PROGRAMMA'S:

Kies deze functie wanner u onmiddelijk een kant-en-klare show wilt. Wanner de tostellenden via master/slave met elkaar te verbonden zijn, dan za het eerste toestel alle andere tostellenden sturen en zo een automatische, muziekgestuurde en gesynchroniseerde show uitvoeren. Er mag niets aangesloten zich op de DMX ingang van het eerste toestel, zich master LED zar continu aan zich en de sound LED zar knipperen op het ritme van de muzzlek.

• De MASTER beschicht over 2 ingebouwde shows: u kunt Sh (show 1), Sh (show 2), Sh (show 3) of Sh (show 4) onmiddelijk in het menu van de masterkiezen.
• De SLAVES beschikken over 2 opties: de andere toestellen staan als slave ingesteld (slave-LED is continu aan). Om een prachtige lichtshow te creieren kurz u gecontrasteerde bewegingen invoeren (pan/tilt van het slave toestel werkt omgeeerd) In the menu van het slave toestel kurz u maar optie SLID gaan en de volgende selectie make:

Normal slave: slave werkt synchroon met de master.
2 light show: slave werkt gegenovergesteld ten opzichte van de master.

VIA DE EENVOUDIGE CA-8 CONTROLLER:

Wonneer de toestellen in Master/slave configuratie gebruikt worden raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Sluit dezekleine controller aan op de 1/4" jack van de master. Zo kunt u de volgende functies van op afstand bedieren:

Stand by	Blackout het toestel
Functie	Strobo 1.Gobo / kleur sync. strobo 2.Sync. strobo 3."Two-light" strobo	X/Y bewegings show modus selectie (Show 1 ~ Show 4)	Kleur verandering	X/Y beweging instelling 1.Pan positie 2.Tilt positie Stel eerst het Master toestel in, stel daarna de de positie van de Slave toestellen in.
Modus	geluid 1 (LED UIT)	geluid 2 (LED knippert normalaal)	Traag/geluid 3 (LED aan)	Positie/ vergrendelen in een positie (LED knippert snel)

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste Personenijdens het onderhoud.
• Zet het toestel UIT, trek de netstekkeruit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie要去en de volgende punten worden gecontrolerd.

• Alle schroeven gelebracht om het te toestel te installereren en al+zijn onderdelen要去en goed vastgedraaid zich en mogen Niet verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verwrongen zich.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieoppeningen elk meand gereinigd te worden.
• De binnenkant van het toestel behoort elk়发展格局 te worden met een stofzuiger of een luchtspuit.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de om经营活动aar het toestel worden gebruikt: een klamme, rokeringe of bijzonder vuile omgeving kan een grotere oopenhoping van vuil veroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen alkijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens een keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden uitgevoerd door vakbekwaampersoneel!!

Netvoeding: AC 230 V, 50 Hz

Zekering: 10 A/250V

Geluidscontrole: Inwendige microfoon

Pan/Tilt: 540^ / 270^ met automatische correctie

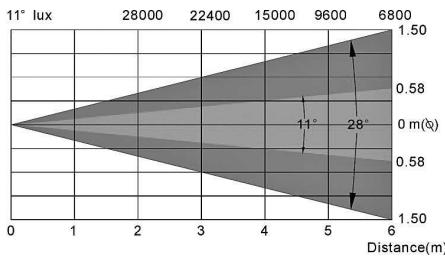

Stralingshoek: 11-28°

DMX verbinding: 3 pins XLR mannelijk/ vrouwelijk

Lamp: MSR 575/2

Afmetingen: 428 x 387 x 491mm

Gewicht: 30,5 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de的那一 ste versie van deze handleiding downloads via Onze website: www.beglec.com
