Type de produit	Satellite d'alimentation
Marque	Festool
Modèle	EAA
Catégorie	Machine à souder (selon classification)
Alimentation électrique	220-240 V ~ 16 A, 50/60 Hz
Pression d'air comprimé	4-8 bars (recommandé 6 bars)
Poids (selon variante)	10,2 kg à 13,8 kg
Nombre de prises électriques	3 (1 permanente, 2 automatiques)
Raccords air comprimé	1 à 3 selon variante (huilé/non huilé)
Raccord d'aspiration	Oui, pour poussières (diamètre 50 mm)
Charge maximale porte-outil	12 kg
Température ambiante	0 °C à 50 °C
Humidité ambiante	Max 80 %
Montage possible	Mur, plafond, bras d'aspiration Festool ASA
Variantes disponibles	EW, EW/DW, CT/SRM, TURBO, etc.
Fonctions principales	Alimentation électrique et pneumatique, aspiration intégrée
Entretien et nettoyage	Vidanger condensat, régler huileur, contrôler câbles
Sécurité	Décharge de traction, mise à la terre, protection surcharge
Garantie	12 mois minimum, 24 mois UE
Accessoires inclus (exemple)	Kit de montage mural ou plafond selon variante
Débit d'air comprimé requis	Min. 400 l/min par outil pneumatique

FOIRE AUX QUESTIONS - EAA FESTOOL

Comment installer le satellite EAA ?

L'installation peut se faire au mur, au plafond ou sur un bras d'aspiration Festool ASA. Utilisez les kits de montage appropriés (EAA-W pour mural, EAA-D pour plafond). Respectez les consignes de sécurité et faites appel à un spécialiste pour le montage.

Quels outils puis-je raccorder au satellite EAA ?

Vous pouvez raccorder jusqu'à trois outils électriques (via les 3 prises) et un ou deux outils pneumatiques (selon variante). Les variantes EW/DW disposent de raccords air comprimé huilés pour outils pneumatiques Festool.

Comment régler la pression d'air comprimé ?

Utilisez le régulateur de pression [2-1] sur l'unité de maintenance. Réglez une pression de flux de 6 bars pendant le fonctionnement d'un outil pneumatique. La pression ne doit pas dépasser 8 bars au niveau du satellite.

Comment effectuer l'entretien de l'huileur ?

Dévissez le réservoir d'huile, remplissez-le aux 3/4 avec de l'huile spéciale Festool (réf. 481722). Réglez la vis de réglage pour obtenir 1 goutte d'huile toutes les 10 à 20 minutes. Vérifiez le niveau dans le verre-regard.

Que faire si l'aspiration ne fonctionne pas ?

Vérifiez le câble de commande des deux côtés, la pression d'air comprimé (au moins 4 bars), et le sélecteur sur l'aspirateur (position AUTO). Si le problème persiste, contactez le service après-vente Festool.

Puis-je utiliser un aspirateur non Festool ?

Oui, mais le câble de commande ne pourra pas être raccordé. Dans ce cas, branchez le câble d'alimentation du satellite sur la prise de l'aspirateur si elle est commandée. Cependant, toutes les fonctions automatiques ne seront pas disponibles. Nous recommandons un aspirateur Festool.

Quelle est la charge maximale du porte-outil ?

La charge supplémentaire admissible du satellite EAA, comprenant le poids des outils électriques ou pneumatiques et accessoires, ne doit pas dépasser 12 kg.

Comment changer la variante de mon EAA ?

Des kits de transformation sont disponibles pour modifier l'aspiration (centrale au lieu de mobile), ajouter des raccords pneumatiques, ou remplacer les vannes manuelles par des vannes pneumatiques. Ces travaux doivent être effectués par un électricien formé.

Où trouver les accessoires pour le satellite EAA ?

Les accessoires Festool d'origine sont disponibles dans le catalogue Festool ou sur le site www.festool.com. Utilisez exclusivement des accessoires Festool pour garantir la qualité et la garantie.

Quelle est la garantie du satellite EAA ?

La garantie couvre les défauts de matière et de fabrication pendant 12 mois minimum (24 mois dans l'UE). Les dommages dus à une utilisation non conforme ou à des accessoires non Festool sont exclus. Conservez la facture.

MODE D'EMPLOI EAA FESTOOL

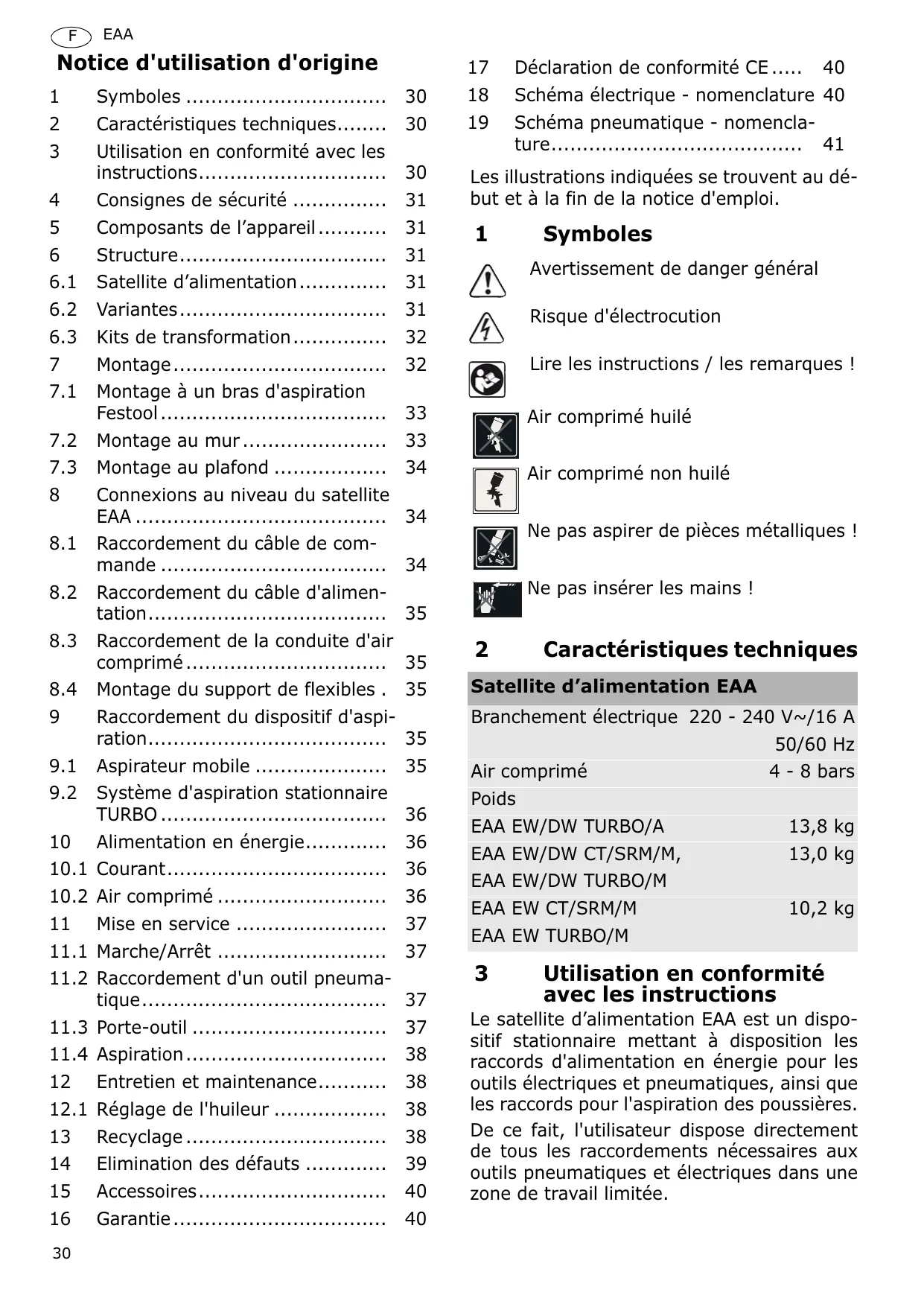

Notice d'utilisation d'origine

1 Symboles 30 2 Caractéristiques techniques 30 3 Utilisation en conformité avec les instructions 30 4 Consignes de sécurité 31 5 Composants de l'appareil 31 6 Structure 31 6.1 Satellite d'alimentation 31 6.2 Variantes 31 6.3 Kits de transformation 32 7 Montage 32 7.1 Montage à un bras d'aspiration Festool 33 7.2 Montage au mur 33 7.3 Montage au plafond 34 8 Connexions au niveau du satellite EAA 34 8.1 Raccordement du câble de commande 34 8.2 Raccordement du câble d'alimentation 35 8.3 Raccordement de la conduite d'air comprimé 35 8.4 Montage du support de flexibles 35 9 Raccordement du dispositif d'aspiration 35 9.1 Aspirateur mobile 35 9.2 Système d'aspiration stationnaire TURBO 36 10 Alimentation en énergie 36 10.1 Courant 36 10.2 Air comprimé 36 11 Mise en service 37 11.1 Marche/Arrêt 37 11.2 Raccordement d'un outil pneumatique 37 11.3 Porte-outil 37 11.4 Aspiration 38 12 Entretien et maintenance 38 12.1 Réglage de l'huileur 38 13 Recyclage 38 14 Élimination des défauts 39 15 Accessoires 40 16 Garantie 40

17 Déclaration de conformité CE 40 18 Schéma électrique - nomenclature 40 19 Schéma pneumatique - nomenclature 41

Les illustrations indiquées se trouvent au début et à la fin de la notice d'emploi.

1 Symboles

Avertissement de danger général

Risque d'électrocution

Lire les instructions / les remarques !

Air comprimé huilé

Ne pas aspirer de pièces métalliques !

Ne pas insérer les mains!

2 Caractéristiques techniques

Satellite d'alimentation EAA
Branchement électrique 220 - 240 V~/16 A 50/60 Hz
Air comprimé 4 - 8 bars
Poids
EAA EW/DW TURBO/A	13,8 kg
EAA EW/DW CT/SRM/M,	13,0 kg
EAA EW/DW TURBO/M
EAA EW CT/SRM/M	10,2 kg
EAA EW TURBO/M

3 Utilisation en conformité avec les instructions

Le satellite d'alimentation EAA est un dispositif stationnaire mettant à disposition les raccords d'alimentation en énergie pour les outils électriques et pneumatiques, ainsi que les raccords pour l'aspiration des poussières. De ce fait, l'utilisateur dispose directement de tous les raccordements nécessaires aux outils pneumatiques et électriques dans une zone de travail limitée.

La taille et la quantité des particules qui peuvent être aspirées à travers le satellite d'alimentation EAA / le bras d'aspiration ASA dépendent de la puissance de l'appareil raccordé. En principe, le satellite EAA/ASA est toutefois prévu pour l'aspiration de poussières et non pas pour des copeaux de grande taille et lourds, des débris de pièces, etc.

Seuls les satellites EAA EW CT/SRM/M et EAA EW/DW CT/SRM/M sont appropriés pour l'aspiration de bois.

En cas d'aspiration de substances dangereuses pour la santé, inflammables ou explosives, il convient de s'assurer que le système d'aspiration raccordé soit approprié pour ces substances. Les consignes de sécurité et les prescriptions en matière de protection au travail doivent en outre être respectées.

Festool n'assume aucune responsabilité pour des dommages et des accidents résultant d'une utilisation non conforme aux prescriptions ou inappropriée, ou suite à des modifications effectuées ultérieurement par l'utilisateur sur le satellite EAA ou le bras ASA.

4 Consignes de sécurité

! Avertissement ! Veuillez suivre toutes les consignes de sécurité et instructions. Le non-respect des consignes d'avertissement et des instructions peut occasionner un choc électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et notices d'instructions pour une référence future.

• La charge supplémentaire admissible du satellite EAA/ASA (p. ex. par le biais du poids des outils électriques ou pneumatiques, des accessoires) ne doit pas dépasser 12kg.
• Contrôlez régulièrement l'état des câbles de raccordement électriques. Tout câble endommagé doit être remplacé par un électricien ou par le service après-vente Festool.
• Conditions ambiantes : la température ambiante doit être comprise entre 0 °C et 50 °C. L'humidité de l'air ne doit pas dépasser 80 %.

5 Composants de l'appareil

[1-1] Porte-outil [1-2] Tube en aluminium

[1-3] Prise de courant permanente [1-4] Interrupteur de marche/arrêt [1-5] Prise de courant AUTO 2 [1-6] Raccord d'air comprimé pour outils pneumatiques, réglable via le régulateur de pression sur l'unité de maintenance [1-7] Dispositif de verrouillage [1-8] Raccord d'aspiration [1-9] Prise de courant AUTO 1 [1-10] Vanne pour ouverture et fermeture du raccord d'aspiration [1-11] Raccord d'air comprimé non huilé, uniquely pour variante OE (EW) pas compris dans le volume de livreion pour toutes les variantes

6.1 Satellite d'alimentation

Le satellite d'alimentation EAA est composé de deux zones :

• Zone comptenant les composants électriques tels que les prises de courant et le sélecteur pour les outils électriques (OE).
• Zone comprenant les composants pneumatiques, y compris les raccords pour les outils pneumatiques (OP).

6.2 Variantes

Les variantes proposées comprennent l'équipement suivant :

• 3 prises de courant; 1 raccord d'air comprimé non régulable et non huilé (pas approprié pour le raccordement d'outils de ponçage pneumatiques Festool !). - Vannes à commande manuelle.

Les vannes sont coupées mécaniquement; par conséquent, l'aspiration peut uniquement avoir lieu à un seul appareil. La position de la vanne est surveillée par le biais d'un micro-interrupteur.

• 3 prises de courant ; 1 raccord d'air comprimé non régulable et non huilé (pas approprié pour le raccordement d'outils de ponçage pneumatiques Festool !). - Vannes à commande manuelle.

L'aspiration est possible simultanément au niveau de deux appareils. La position de la vanne est surveillée par un micro-interrupteur (position de base : vanne fermée).

• 3 prises de courant; 1 unité de maintenance (régulateur de pression, séparateur de condensat, huileur); 2 raccords d'air comprimé réglables et huilés; 1 raccord d'air comprimé non réglable et non huilé (pas approprié pour le raccordement d'outils de ponçage pneumatiques Festool!). - Vannes à commande manuelle. ① Les vannes sont coupées mécaniquement; par conséquent, l'aspiration peut uniquement avoir lieu à un seul appareil. La position de la vanne est surveillée par le biais d'un micro-interrupteur.

EAA Ew/dw turbo/m

• 3 prises de courant; 1 unité de maintenance (régulateur de pression, séparateur de condensat, huileur); 2 raccords d'air comprimé réglables et huilés; 1 raccord d'air comprimé non réglable et non huilé (pas approprié pour le raccordement d'outils de ponçage pneumatiques Festool!). - Vannes à commande manuelle. ① L'aspiration est possible simultanément au niveau de deux appareils. La position de la vanne est surveillée par un micro-interrupteur (position de base : vanne fermée).

EAA Ew/dw turbo/a

• 3 prises de courant ; 1 unité de maintenance (régulateur de pression, séparateur de condensat, huileur) ; 2 raccords d'air comprimé réglables et huilés ; 1 raccord d'air comprimé non réglable et non huilé (pas approprié pour le raccordement d'outils de ponçage pneumatiques Festool!).
• Vannes à commande pneumatique ① L'aspiration est possible simultanément au niveau de deux appareils. La position de la vanne est surveillée par un micro-interrupteur (position de base : vanne fermée).

6.3 Kits de transformation

Les kits de transformation suivants sont disponibles pour accéder ultérieurement à une autre variante :

Modification : aspiration par le biais d'une centrale d'aspiration stationnaire au lieu d'un aspirateur mobile.

Le couplage [3-2] entre les deux vannes à commande mécanique [3-1] doit être démonté.

Modification : possibilité de raccordement supplémentaire d'outils pneumatiques.

Une unité de maintenance supplémentaire (régulateur de pression, séparateur de condensateur, huileur) ainsi qu'un module d'air comprimé, y compris des flexibles pneumatiques et un raccordement au système électronique au moyen de faisceaux de câbles, doit être montée. Attention : ces travaux doivent uniquement être effectués par un électricien formé !

Modification : remplacement des vannes manuelles par des vannes à commande pneumatique.

Le groupe de base complet (comprend les vannes à commande mécanique, les raccords d'aspiration et les raccords d'air comprimé) doit être replacé. En outre, des électrovannes doivent être montées, le module d'air comprimé doit être adapté et les faisceaux de cables du système électrique doivent être replacés. Attention : ces travaux doivent uniquement être effectués par un Electricien formé !

Risques de blessures, dommages matériels

Avant le montage, un spécialiste en matière de statique des constructions doit systématiquement déterminer les caractéristiques statiques de l'emplacement de fixation prévu!

Uniquement en Allemagne : Festool vous offre la possibilité de faire installer le satellite d'alimentation / le bras d'aspiration par une entreprise de montage autorisée. Le satellite d'alimentation / le bras d'aspiration sont li-

vres entièrement montés et vous sont transmis dans un état opérationnel. Nous vous conseillons de mettre ce service à profit pour garantir un montage rapide et sûr.

Il existe trois possibilités de montage différent pour le satellite EAA :

1) Fixation à un bras d'aspiration (ASA CT/ SRM 2500, ASA CT/SRM 5000, ASA TURBO 5000, ASA CT/SRM 6000, ASA TURBO 6000) : le kit de montage nécessaire est joint au bras d'aspiration. 2) Montage mural : un kit de montage (EAA-W : 495889) est nécessaire à cet égard. 3) Montage au plafond au moyen d'une console : un kit de montage (EAA-D : 495899) est nécessaire à cet égard.

7.1 Montage à un bras d'aspiration festool

Le satellite d'alimentation doit uniquement être utilisé sur un bras d'aspiration Festool ASA par l'intermédiaire de l'articulation (voir figure [4]). Utilisez le kit de transformation 489704 si vous possédez un bras d'aspiration plus ancien avec une articulation antérieure.

Le kit de montage (compris dans le volume de livraison du bras ASA) comprend :

• Tube en aluminium pour la suspension du satellite EAA
• Câble d'alimentation et câble de commande entièrement confectionnés, avec interface indépendante des pays
• Conduite d'air comprimé
• 2 × flexible de protection
• 3 x serre-câbles
• 2 x crochets pour tuyau

Procédure

Fixez le bras d'aspiration sur un mur ou une colonne. Respectez à cet égard la notice d'emploi du bras d'aspiration. La longueur du tube en aluminium est de 1,6 m à la livraison. Si nécessaire, celui-ci peut être raccourci à son extrémité libre. Nous recommandons d'adapter sa longueur de manière à ce que le porte-outil [1-1] du satellite EAA se trouve à la hauteur du front de l'opérateur. Ébavurez impérativement le tube en aluminium après l'avoir raccourci! Démontez la paroi arrêté du satellite EAA.

Graissez le tube en aluminium dans sa partie inférieure et insérez-le jusqu'en butée dans la pièce en Y du satellite EAA[5-8]. Serrez le collier de blocage au moyen des deux vis [5-9], avec un couple de 6 Nm. Le satellite EAA repose à présent solidement sur le tube en aluminium.

Poursuivez avec le chapitre 8 "Connexions au niveau du satellite EAA".

7.2 Montage au mur

Le kit de montage comprend :

• Jeu de câbles (câble d'alimentation et câble de commande, longueur 4 m)
• Conduite d'air comprimée (longueur 4 m)
• Tube en aluminium (diamètre 50 mm, longueur 350 mm) pour la suspension du satellite EAA
• 2 x plaques supports, y compris vis et chevilles
• Adaptateur de tuyau / tuyau d'aspiration
• Plaque de fixation pour unité de maintenance
• Flexible de vidange du condensat

Procédure

Démontez l'unité de maintenance [2] sur la paroi arrêté du satellite EAA (pas valable pour la variante OE (EW)). Démontez la paroi arrêté du satellite EAA. - Vissez la plaque de fixation [6-4] sur la partie supérieure du satellite EAA au moyen des quatre vis [6-3]. Montez l'unité de maintenance [6-1] sur la plaque de fixation [6-4] au moyen des vis [6-6]. Fixez le flexible à air comprimé fourni [7-1] à l'aide du collier à visser [7-2] sur la pièce coudeée d'air comprimé avec embout [7-3] de l'unité de maintenance. Raccourcissez le flexible à air comprimé bleu monté (D 16 mm) [8b-3] de 200 mm, à une longueur totale de 400 mm. Tournez la pièce coudeée d'air comprimé [6-5] vers le bas et branchez le flexible à air comprimé bleu raccourci sur la pièce coudeée. - Branchez le flexible de vidange du condensat [5-11] sur le raccord [6-2] de l'unité de maintenance.

Posez les tuyaux flexibles à l'intérieur du satellite EAA, comme illustré sur la figure [5]. - Branchez l'autre extrémité du tuyau flexible bleu sur le raccord [5-1]. Graissez le tube en aluminium dans sa partie inférieure et insérez-le jusqu'en butée dans la pièce en Y du satellite EAA [5-8]. Serrez le collier de blocage au moyen des deux vis [5-9], avec un couple de 6 Nm. Le satellite EAA repose à présent solidement sur le tube en aluminium.

Effectuez à présent tout d'abord les connexions au niveau du satellite EAA (voir chapitre 8 "Connexions au niveau du satellite EAA") avant de poursuivre avec le montage mural suivant.

Fixez la paroi arrête sur le satellite EAA au moyen des vis fournies. Fixez tout d'abord le rail de maintien inférieur sur le mur (voir figure [8a]). Dans le cas d'un mur en béton, utilisez les chevilles fournies. Attention, il doit y avoir une distance minimale d'1 m jusqu'au plafond. Montez le satellite EAA par le haut sur le rail de maintien inférieur. À cette occasion, les crochets doivent s'engager dans le boîtier du satellite EAA. Montez le rail de maintien supérieur [8b-1] sur le satellite EAA. À cette occasion, les crochets doivent s'engager dans le boîtier du satellite EAA. Fixez le rail de maintien supérieur sur le mur (voir figure [8b]). Dans le cas d'un mur en béton, utilisez les chevilles fournies. Montez l'adaptateur [8b-2] pour le raccordement du tuyau d'aspiration sur le tube en aluminium. En guise d'alternative, vous pouvez également prolonger le tube en aluminium par un tube en plastique (installation additionnelle avec décharge antistatique) ou un tube métallique pour systèmes d'aspiration, et fixer l'adaptateur ensuite. Pour cette version, les supports de flexibles (voir chapitre 8.4) ne peuvent pas être montés.

7.3 Montage au plafond

Le kit de montage comprend :

• Jeu de câbles (câble d'alimentation et câble de commande, longueur 2,5 m)
• Conduite d'air comprimé (longueur 2,5 m)
• Tube en aluminium pour la suspension du satellite EAA - Tuyau hydraulique
• 2 x colliers avec rivet
• 2 x serre-câbles
• Console

Procédure

La longueur du tube en aluminium est de 1,6 m à la livraison. Si nécessaire, celui-ci peut être raccourci à son extrémité libre. Nous recommandons d'adapter sa longueur de manière à ce que le porte-outil [1-1] du satellite EAA se trouve à la hauteur du front de l'opérateur. Ébavurez impérativement le tube en aluminium après l'avoir raccourci! Démontez la paroi arrêté du satellite EAA. Graissez le tube en aluminium dans sa partie inférieure et insérez-le jusqu'en butée dans la pièce en Y du satellite EAA[5-8]. Serrez le collier de blocage au moyen des deux vis [5-9], avec un couple de 6 Nm. Le satellite EAA repose à présent solidement sur le tube en aluminium. Fixez la console [9-2] au plafond au niveau des quatre trous [9-1]. Utilisez les moyens de fixation appropriés (p. ex. tirants, chevilles), en fonction du matériel de construction existant.

Poursuivez avec le chapitre 8 "Connexions au niveau du satellite EAA".

8.1 Raccordement du câble de commande

Enroulez la surlongueur au niveau du support [5-10]. Posez le joint plat fourni [10-1] sur le connecteur de câble [5-2] dans le satellite EAA. Branchez la prise du câble [10-2] sur le connecteur [5-2] et serrez la vis [10-3]. Fixez le câble de commande à des fins de décharge de traction sur le satellite EAA [5-3].

8.2 Raccordement du câble d'alimentation

Enroulez la surlongueur au niveau des nervures [5-6]. Posez le joint plat fourni [10-6] sur la prise du câble [5-7] dans le satellite EAA. - Branchez la prise du câble [10-5] sur le connecteur [5-7] et serrez la vis [10-4]. Fixez le câble d'alimentation à des fins de décharge de traction sur le satellite EAA [5-4]. - Branchez le câble d'alimentation du satellite EAA dans une prise de courant avec une protection de 16 A et une terre spécifique au pays.

Exception : si aucun aspirateur Festool n'est raccordé à des fins d'aspiration, mais un produit tiers, une constellation différente est peut-être recommandée, voir chapitre 9.1 "Aspirateur mobile".

Pour les variantes de pays GB, CH et DK, la fiche secteur existante au niveau du câble d'alimentation du satellite EAA/ASA doit être coupée et remplacée par la fiche secteur vissable fournie spécifique au pays. Attention : ces travaux doivent uniquement être effectués par un électricien formé !

8.3 Raccordement de la conduite d'air compré

Uniquement valable pour montage sur bras ASA et montage au plafond. Coupez la conduite d'air comprimé grise à la longueur correcte. ▶ Versions OE (EW): acheminez le flexible à air comprimé à travers le boîtier [11-1] vers l'embout [11-3] et fermez le collier à visser [11-2]. ▶ Versions OE/OP (EW/DW): branchez le flexible à air comprimé gris sur l'embout à l'entrée de l'unité de maintenance [7-3] et fermez le collier à visser [7-2]. Fixez la conduite d'air comprimé ainsi que le câble d'alimentation et le câble de commande au moyen des trois colliers de blocage fournis [12-2] sur le tube en aluminium [11-1]. Branchez l'extrémité du flexible bleu sur le raccord [5-1] et acheminez le flexible hors du boîtier à travers l'ouverture.

Montez la paroi arrêté du satellite EAA, après avoir effectué toutes les connexions à l'intérieur du satellite EAA. - Branchez le flexible à air compré bleu sur la pièce couédée [2-5] de l'unité de maintenance.

8.4 Montage du support de flexibles Le support de flexibles sert de support pour les consommables et les tuyaux flexibles. Fixez les deux supports de flexibles sur la parroi arrêté du satellite EAA (voir figure [13]).

Vissez le support de flexibles [13-4] au niveau des deux orifices, au moyen des vis à six pans creux [13-2] et des rondelles plates [13-3], en utilisant la clé hexagonale fournie [13-1]. Fixez la paroi arrêté sur le satellite EAA au moyen des vis fournies.

9 Raccordement du dispositif d'aspiration

L'aspiration peut s'effectuer par le biais d'un aspirateur mobile ou du système d'aspiration stationnaire TURBO.

Aspirateurs mobiles de la série CT 22, CT 33, CT 44, CT 55

Montez le kit de montage (module EAA CT22/33/44/55 : 495756) pour le câble de commande sur l'aspirateur mobile CT (voir notice de montage).

Aspirateur mobile série CT 26, CT 36

Montez le kit de montage (module EAA CT26/36 : 494896) sur l'aspirateur mobile CT (pour CTM 36 LE et CTL 36 LE déjà monté). - Branchez le câble de commande sur la prise de l'aspirateur.

Aspirateur mobile SRM et produit tiers

Un raccordement du câble de commande n'est pas possible. Si l'aspirateur est pourvu d'une prise d'appareil avec dispositif de mise en route automatique, le câble d'alimentation du satellite EAA doit être branché sur cette prise d'appareil, afin de pouvoir utiliser le dispositif de mise en route automatique. À cet égard, il convient toutefois de tenir compte de la capacité de charge maximale de la prise d'appareil. En, toutes les

Les fonctions du satellite EAA ne peuvent pas être utilisées. Pour cette raison, nous recommandons vivement l'utilisation d'un aspirateur mobile Festool.

Branchez le tuyau d'aspiration sur l'orifice d'aspiration de l'aspirateur. ① Pour le raccordement du tuyau d'aspiration sur l'aspirateur, nous recommandons l'utilisation du raccord tournant "D50 DAS-AS". ① En cas de distances importantes entre le satellite EAA et l'aspirateur mobile, le tuyau d'aspiration devrait être remplaçé partiellement par un tube en plastique ou un tube métallique pour systèmes d'aspiration (diamètre 50 mm). De ce fait, la résistance du flux d'air peut être réduite dans la conduite d'aspiration et la puissance d'aspiration peut être améliorée au niveau du satellite EAA.

9.2 Système d'aspiration stationnaire TURBO

Branchez le câble de commande sur la prise du système d'aspiration. - Branchez le tuyau d'aspiration sur l'orifice d'aspiration du système d'aspiration (D75).

10 Alimentation en énergie

Le courant et l'air comprimé sont mis à disposition au niveau du satellite d'alimentation.

10.1 Courant

Toutes les variantes EAA sont pourvues de trois prises de courant. La prise de courant [1-3] est en permanence sous tension. Les deux prises de courant AUTO 1 [1-9] et AUTO 2 [1-5] sont sous tension lorsque le sélecteur [1-4] se trouve en position "AUTO". En position "0" et "MAN", celles-ci sont séparées de l'alimentation électrique.

Risque d'accident, décharge électrique

En cas de fonctionnement simultané des trois prises de courant, la puissance utile maximale est de 1200 W par prise de courant. Si le câble d'alimentation du satellite EAA est branché sur la prise d'appareil d'un aspirateur (voir chapitre 9.1), il convient imperativement de respecter la capacité de charge maximale de la prise d'appareil de l'aspirateur. La somme des puissances utiles des trois prises de courant du satellite EAA ne doit pas dépasser la capacité de charge maximale de la prise d'appareil de l'aspirateur.

10.2 Air comprimé

Les variantes OE (EW) sont pourvues d'un raccord non régable pour air comprimé non huilé [1-11].

Risque d'accident, décharge électrique

L'air comprimé ne peut pas être régulé au niveau de ce raccord ; la pression système interne à l'entreprise est toujours présente. Par conséquent, aucun outil de ponçage pneumatique Festool ne doit être connecté à ce raccord.

Les variantes OE/OP (EW/DW) sont équipées d'une unité de maintenance (voir figure [2]), composée d'un régulateur de pression [2-1], d'un séparateur de condensat manuel [2-8], d'un huileur [2-6], de deux raccords réglables pour air comprimé huilé [1-6] et d'un raccord non réglable pour air comprimé non huilé [2-7]. La pression de flux régée sur le régulateur de pression est disponible au niveau des trois raccords. Les deux raccords pour air comprimé huilé sont prévus pour le raccordement d'outils pneumatiques.

Sont nécessaires pour le fonctionnement conforme :

• Air comprimé : pression de flux 6 bars
• Débit volumétrique : min. 400 l/mn pour chaque outil de ponçage pneumatique Festool raccordé.

Risques de blessures

La pression d'air ne doit pas dépasser 8 bars au niveau du satellite d'alimentation. La pression de flux maximale admissible pour les outils de ponçage pneumatiques Festool est de 6,5 bars.

Réglez une pression de flux de 6 bars sur le régulateur de pression [2-1] pendant le fonctionnement d'un outil pneumatique.

Attention : en cas de pression insuffisante (inférieure à 4 bars), la commande de vanne pneumatique ne fonctionne plus normalement pour la variante EW/DW TURBO/A.

Risques d'accident

Après le montage complet, un contrôle du conducteur de protection selon NE 60204-1 doit être effectué par un électricien, avant d'effectuer la mise en service. Le courant de contrôle doit être de 10 A à 50 Hz. Le contrôle doit être effectué entre la borne PE et tous les points essentiels faisant partie du système de conducteur de protection.

11.1 Marche/arrêt

Afin que l'aspiration fonctionne uniquement lors de la marche d'un outil électrique ou pneumatique, le sélecteur sur l'aspirateur mobile ou sur le système d'aspiration stationnaire TURBO doit se couvrir en position "AUTO".

Si le dispositif d'aspiration n'est pas pourvu de position "AUTO", l'aspiration doit être enclenchée manuellement avant le début du travail. Dans ce cas, la fonction automatique du satellite EAA décrite ci-dessous ne fonctionne pas.

L'interrupteur de l'appareil [1-4] sert d'interrupteur de marche/arrêt. Il a trois positions :

• Position "0": le satellite EAA est désactivé; toutes les prises de courant sont hors tension.
• Position "AUTO": toutes les prises de courant sont sous tension. L'aspiration démarre lors de la mise en marche d'un outil.

électrique ou pneumatique raccordé aux prises de courant [1-5], [1-9].

• Position "MAN": toutes les prises de courant sont sous tension. L'aspiration démarre immédiatement. Pour la version EW/DW TURBO/A, la vanne de droite s'ouvre additionnellement, tandis que l'autre vanne reste fermée.

Risques de blessures dus à un démarrage incontrôlé des outils électriques

Avant de commuter l'interrupteur en position "AUTO" ou "MAN", s'assurer que l'outil électrique raccordé soit arrêté.

11.2 Raccordement d'un outil pneumatique

La version EW/DW du satellite EAA est prévue pour le raccordement de jusqu'à deux outils de ponçage pneumatiques avec le système IAS Festool.

• Branchez l'extrémité de la conduite d'air comprimé sur le raccord d'accouplement [1-6]. Ouvrez le dispositif de verrouillage de l'orifice d'aspiration en tirant l'axe d'arrêt [1-7] et en le tournant de.
• Branchez la bague conique de la pièce de raccordement IAS sur le raccord d'aspiration [1-8].

Nota : seuls les nouvelles bagues coniques sont pourvues d'une rainure dans laquelle s'engage l'axe d'arrêt.

Orientez la pièce de raccordement IAS de façon à ne pas plier les flexibles de raccordement. Uniquement pour montage mural : le condensat du flexible de vidange de condensat ne doit pas souiller le flexible IAS. Tournez à nouveau l'axe d'arrêt [1-7] en arrière et relâchez-le pour qu'il s'engage. De ce fait, la pièce de raccordement IAS est verrouillée. Uniquement pour aspirateurs Festool CT/ SRM : branchez le connecteur d'accouplement de l'aspirateur sur le raccord d'accouplement [1-6].

11.3 Porte-outil

Le porte-outil [1-1] sert à accrocher les outils électriques et pneumatiques.

Risques d'accident

La charge supplémentaire admissible du satellite EAA (p. ex. par le biais du poids des outils électriques ou pneumatiques, des accessoires) ne doit pas dépasser 12 kg.

Risques pour la santé dus aux poussières

• Les poussières peuvent être dangereuses pour la santé. Pour cette raison, ne travailliez jamais sans aspiration. Respectez toujours les prescriptions nationales en vigueur lors de l'aspiration de poussières dangereuses pour la santé.

Dans la mesure où les prescriptions de sécurité nationales exigent une surveillance de la puissance d'aspiration par l'aspirateur (surveillance du débit volumétrique), alors un seul orifice d'aspiration [1-8] doit être ouvert au niveau du satellite EAA.

Version CT/SRM/M

La vanne [1-10] garantit l'ouverture d'un seul orifice d'aspiration et la fermeture du deuxième. Par conséquent, une seule machine peut être exploitée et aspirée. En décalant la vanne, vous définissez l'orifice d'aspiration qui est ouvert et utilisée pour l'aspiration.

Version TURBO/M

Lors de l'aspiration de poussières non dangereuses pour la santé, avec la version TURBO/M il est possible d'exploiter et d'aspirer simultanément deux machines.

Version turbo/a

Le satellite EAA reconnaît quel outil est exploité et ouvre automatiquement l'orifice d'aspiration correspondant. Il est possible d'exploiter et d'aspirer simultanément deux machines.

En position "MAN" du sélecteur [1-4], seul le raccord d'aspiration de droite est systématiquement opérationnel.

Risques d'accident

Séparez le satellite EAA/ASA de l'alimentation électrique et de l'alimentation en air comprimé avant tous les travaux de maintenance et de réparation. Les travaux de maintenance et de réparation sur les systèmes électrique ou électronique doivent uniquement être effectués par un Electricien.

12.1 Réglage de l'huileur

Réglez la pression de flux au niveau du régulateur de pression [2-1] sur 0 bar. Attention : l'ensemble de l'unité d'alimentation doit être à l'exemple de pression ! Dévissez le réservoir d'huile [2-6]. Remplissez le réservoir d'huile jusqu'aux 3/4 avec de l'huile spéciale (481722). Revissez le réservoir d'huile. Réglez une pression de flux de 6 bars sur le régulateur de pression pendant le fonctionnement d'un outil pneumatique. Assurez-vous de la fermeture de la vis de purge [2-2]. Fermez la vis de réglage [2-4] au niveau de la fenêtre d'inspection. Ouvrez la vis de réglage d'environ 1/4 de tour. Observez les gouttes d'huile dans le verre-regard [2-3] lors du fonctionnement de l'outil pneumatique. Réglez la vis de réglage de manière à libérer 1 goutte d'huile en 10-20 minutes. Fermez la vis de vidange du condensat [2-8].

13 Recyclage

Ne jetez pas les outils avec les ordures ménagères! Éliminez les appareils, les accessoires et les emballages de façon compatible avec l'environnement. Respectez en cela les dispositions nationales en vigueur.

conformément à la directive européenne 2002/96/CE, les outils électriques usagés doivent être collectés à part et recyclés de façon compatible avec l'environnement.

14 Élimination des défauts

Défauts électriques	Mesure	Service après-venture
La prise de courant permanente n'est pas sous tension	Contrôler la connexion cable d'alimentation - EAA
	Contrôler la connexion du cable d'alimentation côte secteur
	Pas de défaut trouvé	Contacter
La prise de courant automatique n'est pas sous tension	Contrôler la connexion cable d'alimentation - EAA
	Contrôler la connexion du cable d'alimentation côte secteur
	Pas de défaut trouvé	Contacter
La vanne ne s'ouvre pas lorsque l'outil électrique est branché	Contrôler le cable de commande des deux côtsés
	Ouvrir la paroi arrêté et contrôler le cable magnétique, le cable de commande et le contact à lames souples
	Contrôler le raccordement de l'air comprimé
	Pas de défaut trouvé	Contacter
La vanne ne se ferme pas lorsque l'outil électrique est branché	Contrôler le cable de commande des deux côtsés
	Ouvrir la paroi arrêté et contrôler le cable magnétique, le cable de commande et le contact à lames souples
	Contrôler le raccordement de l'air comprimé
	Pas de défaut trouvé	Contacter
	Sélecteur sur position "manuelle": l'aspirateur ne fonctionne pas	Contrôler si le cable de commande est connecté des deux côtsés
		Contrôler si le cable d'alimentation de l'aspirateur / de la centrale d'aspiration est connecté
		Pas de défaut trouvé	Contacter
L'aspirateur / la centrale d'aspiration fonctionne - la vanne ne s'ouvre pas	Contrôler si le cable de commande est connecté des deux côtsés
	Contrôler la pression de flux : au moins 4 bars
	Pas de défaut trouvé	Contacter
L'outil électrique ne fonctionne pas	Contrôler si le sélecteur se trouve en position "Auto"
	Contrôler si le cable d'alimentation est connecté
	Contrôler si l'outil électrique est défectueux
	Pas de défaut trouvé	Contacter

15 Accessoires

Utilisez uniquement les accessoires Festool et consommables Festool d'origine prévus pour cette machine, car ces composants systèmes sont parfaitement adaptés les uns par rapport aux autres. Si vous utilisez des accessoires et consommables d'autres marques, la qualité du résultat peut être dégradée.

dégradée et les recours en garantie peuvent être soumis à des restrictions. L'usure de la machine ou votre charge personnelle peuvent augmenter selon chaque application. Pour cette raison, protégez-vous, votre machine et vos droits à la garantie en utilisant exclusivement des accessoires Festool et des consommables Festool d'origine!

Les références des accessoires et des outils figurent dans le catalogue Festool ou sur Internet sous "www.festool.com".

16 Garantie

Nous accordons pour nos appareils une garantie pour tout défaut de matière et vice de fabrication conformément aux specifications légales de chaque pays considéré, toute fois pour un minimum de 12 mois. A l'intérieur des états de l'Union Européenne, la durée de la garantie est de 24 mois (justificatif par la facture ou le bordereau de livraison). Les dommages provenant en particulier de l'usage naturel, d'une surcharge, d'une manipulation non conforme ou imputables à l'utilisateur ou à une utilisation contraire à la notice d'utilisation, ou connus au moment de l'achat, sont exclus de la garantie. Sont également exclus les dommages résultat de l'utilisation d'accessoires et de consommables (plateau de ponçage par exemple) qui ne sont pas des pièces d'origine Festool.

Les réclamations ne peuvent être acceptées que si l'appareil est renvoyé, sans être désassemblé, au fournisseur ou à un service après-vente Festool/agréé. Conservez bien la notice d'utilisation, les consignes de sécurité, la nomenclature des pièces de rechange et l'attestation d'achat. Pour le reste, les conditions de garantie en vigueur du fabricant sont applicables.

Remarque

Nous nous réservons le droit de modifier les caractéristiques techniques mentionnées en raison de nos travaux continus de recherche et de développement.

17 Déclaration de conformité CE

Satellite d'almen-tation	N° de série
EAA EW CT/SRM/M	495910, 495912
EAA EW TURBO/M	495900, 495902
EAA EW/DW CT/SRM/M	495911, 495913, 495915, 495916, 495917, 495918, 495919
EAA EW/DW TURBO/M	495901, 495903, 495905, 495906, 495907, 495908, 495909
EAA EW/DW TURBO/A	495760, 495893, 495895, 495896, 495897, 495898, 495899
Année du marquage CE :2008
Nous déclarons sous notre seule responsabilité, que ce produit est conforme aux directives et normes suivantes :
98/37/CE (jusqu'au 28 décembre 2009), 2006/42/CE (à partir du 29 décembre 2009), 2006/95/CE, 2004/108/CE, NE 60204-1, NE 55014-1, NE 55014-2, NE 60529, NE 294

Wertstr. 20, D-73240 Wendlingen

p96. 12. Jcb anen Slinw

Directeur recherche, développement, documentation technique

10.2008

18 Schéma électrique - nomenclature

Vous trouverez le schéma électrique à la fin de cette notice d'emploi.

Nom	Nombre	Réf.	Désignation, type	Version
A1	1	476 160	Electronique EAA Festool	L x l : 85 mm x 78 mm
S1	1	452 050	Interrupteur d'alimentation "AUTO/0/MAN" Bernhard & Schulte type 3032 / 20A	4x commutateur inverter avec position 0
Nom	Nom- bre	Réf.	Désignation, type	Version
X1	1	475 168	Connecteur d'appareil GSA U2000NLO Hirschmann réf. 933 378-100	2 pôles + PE
X2	1	452 099	Borne KL24/3 Wieland réf. 99.900.8210.0	3 pôles L/N/PE
X3, X4, X5	3		Prise de courant encastrée, varie en fonction des pays	2 pôles + PE
X6	1	475 170	Connecteur d'appareil GSSNA 200 Hirschmann réf. 933 110-100	2 pôles + PE
X7, X9	2		Axe fileté	M4 x 22 mm
X8	1		Axe filété	M4 x 12 mm
Y1, Y2¹	2		Bobine d'électrovanne 1V1 et 2V1 Réf. 475154 Festo CPE10-M1BH-5L-M7
1S1, 2S1	2	475 535	Micro-interrupteur Omron D2VW-01L3-1 SPST-NO	1x commutateur inver-seur
1S2, 2S2²	2	476 460	Contact à lames couples Meder MK3-1A66	1x contact normale-ment ouvert

1. uniquement pour EAA EW/DW TURBO/A
2. uniquement pour EAA EW/DW TURBO/A, EAA EW/DW TURBO/M et EAA EW/DW CT/SRM/M

19 Schéma pneumatique - nomenclature

Vous trouverez le schéma pneumatique à la fin de cette notice d'emploi (uniquement valable pour variantes OE/OP (EW/DW)) :

Nom	Version	Nombre	Réf.	Désignation, type	Remarque, fournisseur
0V1	EW/DW TURBO/A	1	495435	Module d'air com-priméEW/DW TURBO	Festool
	EW/DW TURBO/M;EW/DW CT/SRM/M	1	495808
0Z1	Toutes	1	495434	Combinaison appareils de maintenanceFRD-1/2-D-MIDI	N° Festo : 159584/159592/192576Festool
0Z2	Toutes	1	E036905	Accoupliment rapide de sécuritéSSK-NW7,8-G1/4a	Sortie non huiléeCejn
0Z3	Toutes	1	475165	Accoupliment rapideERG 071 152	Sortie huiléePrevost
0Z4	Toutes	1	475165	Accoupliment rapideERG 071 153	Sortie huiléePrevost
1A1,2A1	EW/DW TURBO/A	2	475153	Vérin double effetADN-20-60-I-P-A	N° FESTO :536 365FESTO
1S1, 2S1	EW/DW TURBO/A	2	475535	Micro-interrupteur, contact normalement ouvert D2VW-01L3-3HS (CHN)	Omron
2S2	Toutes	1	452117	Contact à lames sou-ples MK3-1A71-BV 588	Outil pneumatique 2 Meder
1V1, 2V2	EW/DW TURBO/A	2	475154	Vanne monostable 5/2 voies CPE10-M1BH-5L-M7	N° FESTO : 196 927 FESTO
1S2	Toutes	1	452117	Contact à lames sou-ples MK3-1A71-BV 588	Outil pneumatique 1 Meder
