Type de produit	Élargisseur et rallonge de table pour scie
Marque	FESTOOL
Modèle	VB-CMS
Utilisation	Extension de la table de sciage du CS 50 EB/CMS GE
Élargisseur de table	Augmente la largeur de 410 mm
Rallonge de table	Augmente la longueur de 420 mm
Matériaux	Aluminium et plastique
Compatibilité	CS 50 EB/CMS GE
Fonctions principales	Élargissement de la table, rallonge, réglage en hauteur et inclinaison, positionnement de la règle graduée, orientation de la rainure en V
Réglage en hauteur	Par vis à tête imbutées et molettes
Réglage en inclinaison	Par écrous et contre-écrous sur les jambes
Positionnement de la règle	Par vis de fixation, alignement avec la règle de la table
Orientation de la rainure en V	Pour le guide-butée angulaire, réglable via contre-écrous
Montage	Par griffes de fixation, jambes et molettes
Démontage	Ordre inverse du montage, pousser les griffes vers l'arrière
Entretien	Nettoyage régulier, vérification de la planéité de la surface
Sécurité	Griffes de fixation pour verrouillage, molettes de serrage
Contenu de la livraison	Élargisseur de table, rallonge, vis, écrous, molettes, jambes
Notice	Notice d'utilisation et mode d'emploi gratuit disponible en PDF

FOIRE AUX QUESTIONS - VB-CMS FESTOOL

Comment monter l'élargisseur de table VB-CMS ?

Inclinez l'élargisseur et positionnez les pièces en plastique dans la rainure de la table. Les griffes de fixation doivent être orientées vers l'arrière. Insérez les extrémités des jambes dans les trous oblongs du châssis, serrez les écrous moletés, puis poussez les griffes jusqu'au blocage et serrez les molettes.

Comment régler la hauteur de l'élargisseur ?

Desserrez les deux molettes, vissez ou dévissez les vis à tête imbutées jusqu'à ce que les hauteurs de la table et de l'élargisseur correspondent, puis serrez les molettes.

Comment régler l'inclinaison de l'élargisseur ?

Desserrez les contre-écrous des jambes, vissez ou dévissez les écrous jusqu'à obtenir une surface plane avec la table (vérifiez avec une règle), puis serrez les contre-écrous.

Comment positionner la règle graduée de l'élargisseur ?

Desserrez les vis de fixation, poussez la règle graduée de l'élargisseur contre celle de la table, puis serrez les vis.

Comment orienter la rainure en V pour le guide-butée angulaire ?

Après montage, vérifiez le déplacement du guide. Montez-le pour qu'il touche également les deux tables. Desserrez les contre-écrous des jambes, fixez la butée dans la position souhaitée, puis resserrez les contre-écrous.

Comment monter la rallonge de table ?

Fixez les plaques au châssis avec vis et écrous. Desserrez les molettes de la rallonge, accrochez-la par la tige filetée dans l'encoche des plaques, inclinez-la, insérez les jambes dans les trous oblongs, puis serrez molettes et écrous moletés.

Comment régler la hauteur de la rallonge ?

Desserrez les écrous et contre-écrous, vissez ou dévissez les vis jusqu'à correspondance de hauteur, puis serrez les écrous et contre-écrous.

Comment régler l'inclinaison de la rallonge ?

Desserrez les contre-écrous des jambes, vissez ou dévissez les écrous jusqu'à obtenir une surface plane avec la table (vérifiez avec une règle), puis serrez les contre-écrous.

Comment démonter l'élargisseur ou la rallonge ?

Procédez dans l'ordre inverse du montage. Pour l'élargisseur, poussez d'abord les griffes de fixation vers l'arrière avant de déposer l'ensemble.

Sur quelle scie le VB-CMS est-il compatible ?

Le VB-CMS est conçu pour la scie FESTOOL CS 50 EB/CMS GE. Il permet d'élargir la table de sciage de 410 mm en largeur (élargisseur) et de 420 mm en longueur (rallonge).

MODE D'EMPLOI VB-CMS FESTOOL

REACH pour les produits Festool, leurs accessoires et les consommables : REACH est le nom de la directive sur les produits chimiques applicable à l'ensemble de l'Europe depuis 2007. En notre qualité d'« utilisateur en aval », en l'occurrence de fabricant de produits, nous sommes tenus à un devoir d'information vis-à-vis de notre clientèle. Afin de vous tenir systématiquement informés des dernières nouvelles ainsi que des substances susceptibles de figurer sur la liste des candidats et rentrant dans la composition de nos produits, nous avons créé le site Internet suivant.

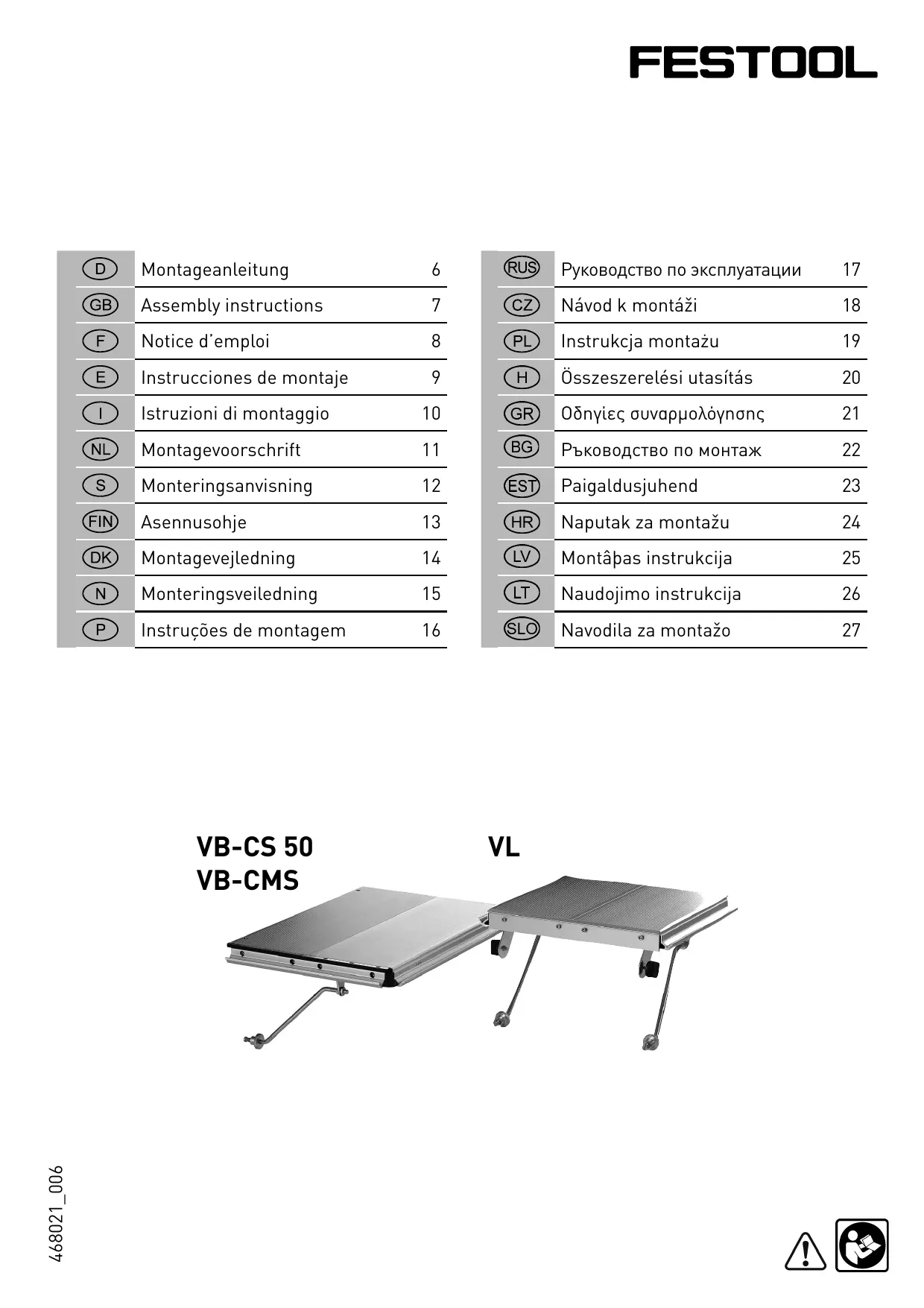

Vb-cs 50/vb-cms

L'assemblage d'un élargisseur de table (normalement sur le côté droit de la table) permet d'élargir la table de sciage du CS 50 EB/CMS GE de 410 mm.

Montage

• Pour monter l'élargisseur de table, inclinez-le et positionnez les deux pièces en plastique (1.1) par le haut dans la rainure (1.2) de la table de sciage.

Attention : les griffes de fixation (1.3) doivent être orientées vers l'arrière (et non vers la table de sciage). - Inclinez l'élargisseur de table vers le bas, et insérez les extrémités des deux jambes [2.3] dans les trous oblongs (2.4) du châssis de la table. - Serrez les jambes de serrage avec les deux écrous moletés (2.5). - Poussez les deux griffes de fixation (2.1) jusqu'à ce qu'elles se bloquent sur la table de sciage et serrez les deux molettes (2.2).

Démontage

Pour le démontage, procédez dans l'ordre inverse. Avant de déposer l'élargisseur de table, veillez à pousser les deux griffes de fixation (2.1) vers l'arrière.

Réglage en hauteur

• Desserrez les deux molettes (2.2).
• Vissez ou dévissez les deux vis à tête imbutées (3.1) jusqu'à ce que la hauteur de la table de sciage et de l'élargisseur de table correspondent.
• Serrez les deux molettes (2.2).

Réglage en inclinaison

• Desserrez les contre-écrous (2.7) des deux jambes.
• Vissez ou dévissez les deux écrous (2.6) jusqu'à ce que la table de sciage et l'élargisseur de table forment une surface plane (Remarque : pour vérifier que la surface formée est bien plane, placez une règle à cheval sur la table de sciage et l'élargisseur de table).
• Serrez les contre-écrous (2.7).

Positionnement de la règle graduée

• Desserrez les vis de fixation (3.2).
• Poussez la règle graduée de l’élargisseur de table (3.3) contre la règle graduée de la table de sciage.
• Serrez les vis de fixation (3.2).

Orientation de la rainure en v

Contrôlez après le montage si le guide-butée angulaire peut être déplacé sans problèmes entre la table de sciage et l'élargisseur de table.

• Montez le guide-butée angulaire de manière à ce qu'il touche de façon équivalente la table de sciage et l'élargisseur de table.
• Desserrez les contre-écrous (2.6/2.7) des deux jambes.
• Fixez la butée angulaire dans la position indiquée.
• Serrez les contre-écrous (2.6/2.7).

Rallonge

Pour faciliter le sciage de pièces longues, la table de sciage du CS 50 EB/CMS GE peut être dotée d'une rallonge augmentant sa longueur de 420 mm. La rallonge se monte sur l'arrière de la table. La rallonge ne peut pas être montée lorsque la table coulissante est montée.

Montage

• Fixez les deux plaques (4.5, 4.3) au châssis de la table avec les vis (4.1, 4.4) et les écrous (4.2) fournis.
• Desserrez les deux molettes (5.1).
• Accrochez la rallonge de biais par le haut par la tige filetée (5.2) des deux molettes dans l'encoche (5.3) des plaques.
• Inclinez la rallonge vers le bas, et insérez les extrémités des deux jambes (6.8) dans les trous oblongs (6.6) du châssis de la table.
• Inclinez la rallonge vers le bas, en position finale du support.
• Serrez les molettes [6.1] et les écrous molettes [6.7]. Veillez à ce que les molettes et les jambes représentent bien au pied des fentes ou des trous oblongs.

Démontage

Pour le démontage, procédez dans l'ordre inverse.

Réglage en hauteur

• Desserrer les deux écrous (6.4) et contre-écrous (6.5).
• Vissez ou dévissez les deux vis (6.4) jusqu'à ce que la hauteur de la table de sciage et de la balleonge correspondent.
• Serrez les deux vis (6.4) et contre-écrous (6.5).

Réglage en inclinaison

• Desserrez les contre-écrous (6.3) des deux jambes.
• Vissez ou dévissez les deux écrous (6.2) jusqu'à ce que la table de sciage et la rallonge forment une surface plane (Remarque : pour vérifier que la surface formée est bien plane, placez une règle à cheval sur la table de sciage et la rallonge).
• Serrez les contre-écrous (6.3).
