PSBC 400 EB - Scie électrique FESTOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sauteuse sans fil
Marque	FESTOOL
Modèle	PSBC 400 EB
Tension du moteur	10,8 - 18 V
Cadence de coupe	1000 - 3800 tr/min (réglable en continu)
Longueur de course	26 mm
Course pendulaire	4 paliers (0-3)
Profondeur de coupe max. (bois)	120 mm
Profondeur de coupe max. (aluminium)	20 mm
Profondeur de coupe max. (acier)	10 mm
Poids sans batterie	1,8 kg
Alimentation	Batterie Li-ion BPS séries 10,8-18 V
Chargeur compatible	TRC 3 (220-240 V~, 50/60 Hz)
Type de lame	Queue en T (1 came)
Éclairage intégré	Lumière continue/stroboscopique
Protection contre les projections	Protecteur orientable
Raccord d'aspiration	Diamètre 27 mm
Fonctions spéciales	Blocage de mise en marche, gâchette d'accélération, détection de charge automatique (position A)
Entretien et nettoyage	Nettoyer régulièrement les ouvertures d'aération, les contacts, le galet de guidage et les dépôts de poussière
Sécurité	Retirer la batterie avant tout entretien ; utiliser uniquement des accessoires Festool ; porter des EPI (protection auditive, lunettes, masque, gants)
Pièces détachées et réparabilité	Confier toute réparation à un atelier agréé Festool ; utiliser des lames et accessoires d'origine
Informations générales	Garantie 24 mois UE ; conforme CE ; année de marquage CE 2010

FOIRE AUX QUESTIONS - PSBC 400 EB FESTOOL

Quelles batteries sont compatibles avec la PSBC 400 EB ?

Toutes les batteries Festool des séries BPS (BPS 12 Li, BPS 15 Li, BPS 18 Li) sont compatibles. La tension peut varier de 10,8 V à 18 V.

Comment changer la lame de scie ?

Retirez d'abord la batterie. Poussez le protecteur vers le haut si nécessaire. Insérez la lame à queue en T dans l'ouverture jusqu'à la butée, dents vers l'avant, puis tournez-la dans le sens horaire jusqu'à l'enclenchement. Vérifiez la fixation.

Comment régler le mouvement pendulaire ?

Utilisez le commutateur de mouvement pendulaire (1-11) pour choisir entre 4 positions : 0 (aucun mouvement pendulaire) à 3 (maximum). Adaptez selon le matériau : bois dur 1-3, métaux 0-1, céramique 0.

Quelle est la profondeur de coupe maximale ?

Bois : 120 mm, aluminium : 20 mm, acier : 10 mm (selon la lame utilisée).

Comment utiliser le pare-éclats ?

Montez le pare-éclats sur le guide jusqu'à la lame. Mettez la scie en marche à vitesse 5, puis poussez-le contre une surface plane pour l'entailler à fleur de la table de sciage. Remplacez-le après usure ou changement de lame.

La scie émet des bips et s'arrête, que faire ?

Un bip unique indique batterie déchargée ou surcharge (changez la batterie ou réduisez la charge). Deux bips indiquent une surchauffe (laissez refroidir). Trois bips indiquent batterie Li-ion surchauffée ou défectueuse (vérifiez avec le chargeur après refroidissement).

Quel entretien régulier est nécessaire ?

Nettoyez les ouvertures d'aération, les contacts de la machine et du chargeur, le galet de guidage, le capot anti-projections et la semelle. Vérifiez l'usure des lames et l'état de la batterie.

Puis utiliser des lames non Festool ?

Il est recommandé d'utiliser uniquement des lames Festool d'origine pour garantir la sécurité, la qualité de coupe et préserver la garantie. Les lames à queue en T d'autres marques peuvent ne pas être adaptées.

Comment aspirer les poussières ?

Raccordez un aspirateur (diamètre 27 mm) via l'adaptateur d'aspiration (6-3). Insérez-le dans la table de sciage jusqu'à ce qu'il s'enclenche. Pour les faibles cadences, utilisez le mode continu de l'aspirateur.

Quels accessoires sont disponibles pour cette scie ?

Festool propose des lames spéciales, des semelles de protection, une table angulaire WT-PS 400 pour coupes d'angle, une table adaptable ADT-PS 400 pour utiliser des rails de guidage FS ou le compas KS-PS 400.

MODE D'EMPLOI PSBC 400 EB FESTOOL

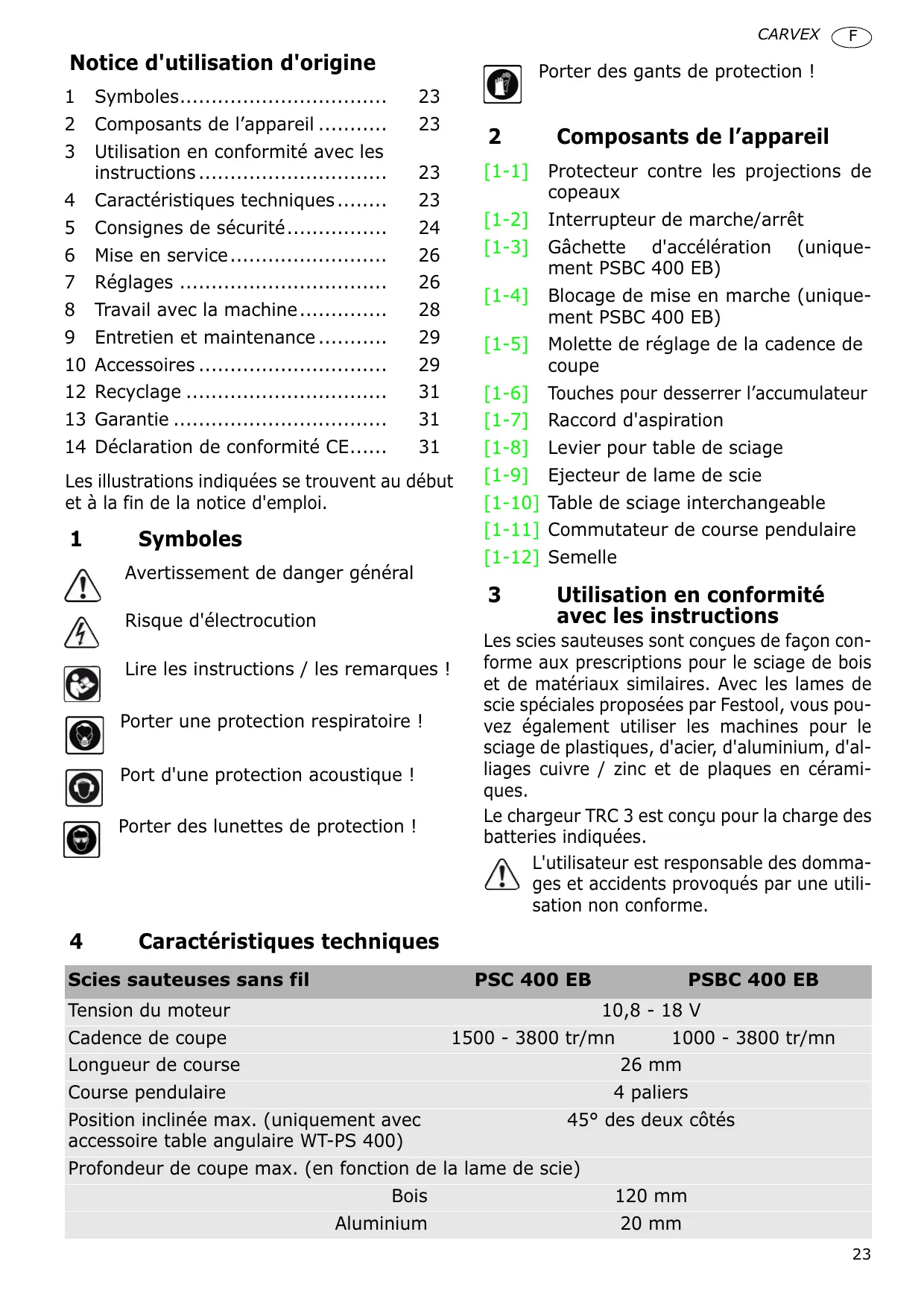

Notice d'utilisation d'origine

1 Symboles 23 2 Composants de l'appareil 23 3 Utilisation en conformité avec les instructions 23 4 Caractéristiques techniques 23 5 Consignes de sécurité 24 6 Mise en service 26 7 Réglages 26 8Travail avec la machine 28 9 Entretien et maintenance 29 10 Accessoires 29 12Recyclage 31 13 Garantie 31 14 Déclaration de conformité CE.... 31

Les illustrations indiquées se trouvent au début et à la fin de la notice d'emploi.

1 Symboles

Avertissement de danger général

Risque d'électrocution

Lire les instructions / les remarques!

Porter une protection respiratoire!

Port d'une protection acoustique!

Porter des lunettes de protection !

Porter des gants de protection !

2 Composants de l'appareil

Protecteur contre les projections de copeaux Interrupteur de marche/arrêt Gâchette d'accélération (uniquement PSBC 400 EB) Blocage de mise en marche (uniquement PSBC 400 EB) Molette de réglage de la cadence de coupe Touches pour desserrer l'accumulateur Raccord d'aspiration Levier pour table de sciage Ejecteur de lame de scie Table de sciage interchangeable Commutateur de course pendulaire Semelle

3 Utilisation en conformité avec les instructions

Les scies sauteuses sont conçues de façon conforme aux prescriptions pour le sciage de bois et de matériaux similaires. Avec les lames des scies spéciales proposées par Festool, vous pouvez également utiliser les machines pour le sciage de plastiques, d'acier, d'aluminium, d'alliages cuivre/zinc et de plaques en céramiques.

Le chargeur TRC 3 est donc pour la charge des batteries indiquées.

L'utilisateur est responsable des dommages et accidents provoqués par une utilisation non conforme.

4 Caractéristiques techniques

Scies sauteuses sans fil	PSC 400 EB	PSBC 400 EB
Tension du moteur		10,8 - 18 V
Cadence de coupe	1500 - 3800 tr/mn	1000 - 3800 tr/mn
Longueur de course		26 mm
Course pendulaire		4 paliers
Position inclinée max. (uniquement avec accesseoir table angulaire WT-PS 400)		45° des deux côtsés
Profondeur de coupe max. (en fonction de la lame de scie)
Bois		120 mm
Aluminium		20 mm
	Acier	10 mm
Poids sans batterie		1,8 kg
Classe de protection		☐/II

Chargeur	TRC 3
Tension de réseau (entrefée)	220 - 240 V ~
Fréquence du réseau	50/60 Hz
Tension de charge (sortie)	7,2 - 18 V=
Charge rapide	max. 3 A
Charge de maintainen, pulsée	env. 0,06 A
Temps de charge pour	Li-ion 1,3 Ah / 2,6 Ah, 80 % Li-ion 1,3 Ah / 2.6 Ah, 100 %
Plage de température de charge admissible	-5 °C à +45 °C
Surveillance de la température	au moyen d'une résis-tance CTN

Batterie	BPS 12 Li	BPS 15 Li	BPS 18 Li
Référence	494831	494832	498057
Tension	10,8 V	14,4 V	18 V
Capacité	1,3 Ah	2,6 Ah	2,6 Ah
Poids	0,49 kg	0,58 kg	0,67 kg

5.1 Consignes générales de sécurité

! Avertissement ! Veuillez suivre toutes les consignes de sécurité et instructions. Des erreurs résultant du non-respect des consignes d'advertisement et des instructions peuvent occasionner un choc électrique, des brûlures et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une référence future.

Le terme "outil électrique" utilisé dans les consignes de sécurité se rapporte aux outils électriques fonctionnant sur secteur (avec cordon d'alimentation) et aux outils électriques fonctionnant sur accumulateurs (sans cordon d'alimentation).

5.2 Consignes de sécurité spécifiques à la machine

• Ne tenez la machine que par l'intermédiaire des poignées isolées, si vous êtes susceptibles de toucher des lignes électriques cachées lorsque vous travaillez avec la machine. Si des outils touchent des lignes électriques, des pièces métalliques de la machine peuvent être mises sous tension.

et assener une décharge électrique à l'utilitaire.

• Ce chargeur et cette machine électrique ne sont pas appropriés pour une utilisation par des personnes (y compris enfants) ayant des facultés physiques, sensorielles ou intellectuelles limitées ou par manque d'expérience et/ou manque de connaissances, à moins d'être sous la surveillance d'une personne responsable pour leur sécurité ou d'avoir eu de cette personne des instructions sur l'utilisation du chargeur ou de l'util. Les enfants devraient rester sous surveillance, afin de s'assurer qu'ils ne jouent pas avec le chargeur ou la machine.
• Les outils électriques de Festool doivent uniquement être montés sur des tables de travail prévues par Festool à cet effet. Le montage sur d'autres tables de travail ou des tables réalisées par soi-même peut donc rendre l'outil électrique instable et conduire à de graves accidents.
• Arrêtez l'immobilisation complète de la machine électrique avant de la déposer.

L'outil peut se bloquer et conduire à une perte de contrôle de la machine électrique.

• N'ouvrez pas la batterie, ni le chargeur. La tension au condensateur à l'intérieur du chargeur reste élevée même après le débranchement du réseau.
• Assurez-vous qu'aucune particule métallique (p. ex. copeaux métalliques) ne puisse parvenir dans le chargeur au niveau du logement de la batterie, ni à travers les fentes d'aération (risque de court-circuit).
• Ne chargez pas de batteries d'autres origines. Le chargeur est uniquement approprié pour la charge de batteries d'origine. Sinon, il y a risque d'incendie et d'explosion.
• Protégez la batterie contre la chaleur, p. ex. également contre les rayons de soleil permanents ou le feu. Il y a risque d'explosion.
• N'utilisez en aucun cas de l'eau pour éteindre une batterie "Li-ion" enflammée, utilisez du sable ou une couverture anti-feu.
• Ne pas utiliser des lames de scie déformées ou fendues ainsi que des lames de scie avec des taillants émoussés ou défectueux.
• Il faut toujours approcher la scie de la pièce à scier avec la lame en marche.

• Porter des protections personnelles adéquates : protection auditive, lunettes de protection, masque pour les travaux générant de la poussière, gants de protection pour les travaux avec des matériaux rugueux et pour le changement d'outils.
• Fixer la pierce à usiner de manière à ce qu'elle ne puisse pas bouger pendant le traitement.
• Raccordez toujours la machine à un dispositif d'aspiration en cas de travaux générant des poussières.
• La lumière stroboscopique peut entraîner des chocs épileptiques chez les personnes sensibles. N'utilisez pas cette machine si vous souffrez d'épilepsie.
• Ne regardez pas en direction de la lumière stroboscopique. Le regard dans la source lumineuse risque d'endommager la vue.

5.3 Travail de métaux

Pour des raisons de sécurité, respectez les mesures suivantes lors de l'usinage de métal :

• Raccordez l'outil à un aspirateur approprié.
• Nettoyez régulièrement les dépôts de poussières accumulés dans le carter moteur.
• Utilisez une lame de scie pour métal.
• Fermez le protecteur contre les projections de copeaux.

Porter des lunettes de protection !

5.4 Valeurs d'émission

Les valeurs mesurées selon la norme NE 60745 sont habituellement :

Niveau de pression L_PA = 88 dB(A) acoustique

Niveau de puissance L_WA = 99 dB(A) acoustique

K = 3 ~dB

Acoustique se produit lors du travail endommagement de l'ouie

Utilisez une protection acoustique!

Valeur d'émission vibratoire a_h (somme vectorielle tridirectionnelle) et incertitude K déterminées conformément à NE 60745 :

	PSC 400 EB	PSBC 400 EB
Sciage de bois
Poignée	ah=6,0 m/s2K=2,0 m/s2	ah=10,0 m/s2K=2,0 m/s2
Tête de carter	ah=11,0 m/s2K=2,0 m/s2
Sciage de métal
Poignée	ah=7,0 m/s2K=2,0 m/s2	ah=11,0 m/s2K=2,0 m/s2
Tête de carter	ah=12,0 m/s2K=2,0 m/s2

Les valeurs d'émission individuelles (vibration, bruit) ont été mesurées conformément aux conditions d'essai selon NE 60745 et sont destinées à des fins de comparaison entre les machines. Elles permettent également une estimation provisoire de la charge de vibrations et de la nuisance sonore lors de l'utilisation.

Les valeurs d'émission indiquées représentent les principales applications de la machine électrique. Cependant, si la machine électrique est utilisée pour d'autres applications, avec d'autres outils de travail ou est insuffisamment entretenue, la charge de vibrations et la nuisance sonore peuvent être nettement supérieures sur la globalité de la période de travail. Pour une évaluation précise pendant une période prédéfinie, il convient également de tenir compte des temps de ralenti et d'immobilisation de la machine. Ceci peut réduire considérablement la charge sur la globalité de la période.

6.1 Remplacement de la batterie [2]

Toutes les batteries de la série BPS peuvent être utilisées avec les scies sauteuses sans fil.

Risque de blessure! Les blocs batteries de la série BPC ne doivent être utilisés que si le clip pour ceinture a été enlevé du bloc batteries.

6.2 Marche/arrêt

L'outil électrique est équipé d'un bouton [1-2] des deux côtés pour la mise en marche / l'arrêt. La scie PSBC 400 EB dispose en plus d'une gâchette d'accélération [1-3] avec blocage de mise en marche [1-4]. Utilisez le bouton [1-2] pour le fonctionnement en continu.

6.3 Charge de la batterie [3]

La batterie est livrée partiellement chargée. Afin de garantir la puissance entière de la batterie, chargez entièrement la batterie avant la première utilisation.

Le chargeur TRC 3 permet de charger toutes les batteries Festool des séries BPS et BPC. Le chargeur reconnaît automatiquement le type de batterie insérée (NiCd, NiMH ou Li-ion). Un microprocesseur pilote le processus de charge, en fonction de l'état de charge, de la température et de la tension de la batterie.

La LED [3-1] du chargeur indique l'état de service respectif du chargeur.

LED jaune - allumée en continu

Le chargeur est opérationnel.

LED verte - clignotement rapide

La batterie est chargée avec le courant maximal.

LED verte - clignotement lent

La batterie est chargée avec un courant réduit, la batterie Li-ion est chargée à 80 %.

LED verte - allumée en continu

Le processus de charge est terminé ou n'est pas redémarré, étant donné que l'état de charge actuel est supérieur à 80 %.

LED rouge - clignotement

Affichage de défaut général, p. ex. pas de contact total, court-circuit, batterie défectueuse, etc.

LED rouge - allumée en continu

La température de la batterie est en-dehors des valeurs limites admissibles.

6.4 Fixation murale du chargeur

Le chargeur TRC 3 est pourvu sur sa face arrière de deux trous oblongs. Il peut être fixé sur un mur au moyen de deux vis (p. ex. vis à tête demi-ronde ou vis à tête plate, avec un diamètre de tige de 5mm), (voir fig. [3]).

Risques de blessures, choc électrique

Retirez systématiquement la batterie de la machine avant tous les travaux sur la machine!

Risques de blessures

Portez des gants de protection.

Choix de la lame de scie

Utilisez uniquement des lames de scie avec queue à une came (queue en T). La lame de scie ne devrait pas être plus longue que la découpe prévue. Afin de garantir un guidage sur, lors de la coupe la lame de scie devrait sortir en bas de la pièce en chaque point.

En cas d'utilisation de la table angulaire et de la table adaptable, utilisez uniquement des lames de scie croisées. Nous recommandons l'utilisation de la lame de scie Festool S 105/4 FSG.

Montage de la lame de scie

Retirez systématiquement la batterie de la machine avant le remplacement de la lame !

Poussez le cas échéant le protecteur contre les projections de copeaux [4-1] vers le haut. Engagez la lame de scie [4-4] dans l'ouverture [4-2] jusqu'en butée, avec les dents dans le sens de la coupe. Tournez la lame de scie [4-4] d'environ dans le sens des aiguilles d'une montre jusqu'à ce qu'elle s'enclenche.

Les joues de guidage se règlent automatiquement par rapport à la lame de scie montée.

Contrôlez la bonne fixation de la lame de scie. Une lame de scie mal fixée peut être éjectée et vous blesser.

Dans le cas de lames de scie très courtes, il est recommandé de retirer la table de sciage (voir chapitre 7.4) avant de monter la lame de scie.

Lors de l'éjection de la lame de scie, maintenez l'outil électrique de manière à ne pas risquer de blesser des personnes ou des animaux par l'éjection de la lame de scie. Poussez le dispositif d'éjection de la lame de scie [4-3] vers l'avant, jusqu'en butée.

Si la lame de scie n'est pas ejectée : laisser tourner la scie sauteuse pendant 3 à 10 secondes à vitesse élevée. Actionner ensuite à nouveau le dispositif d'éjection de la lame de scie [4-3].

7.2 Utilisation du protecteur contre les projections de copeaux

Le protecteur contre les projections de copeaux [4-1] empêche la projection des copeaux et améliore l'efficacité de l'aspiration des copeaux.

Poussez le protecteur contre les projections de copeaux [4-1] vers le bas, en exerçant une légère pression.

7.3 Montage du pare-éclats

Le pare-éclats permet des découverts sans éclats sur le côté sortie de la lame de scie.

La machine étant arrêtée, poussez le pare-éclats [5-1] sur le guide jusqu'à la lame de scie [5-2], mettez la scie sauteuse en marche,

poussez le pare-éclats avec la machine en marche (Niveau de régime 5) au niveau d'une surface plane jusqu'à ce qu'il soit à fleur avec le bord avant de la table de sciage. À cette occasion, le pare-éclats est entaillé. ① Après l'usure, il est possible de continuer d'utiliser le pare-éclats en le poussant d'env. 3 mm supplémentaires vers l'arrière. ① Afin que le pare-éclats fonctionne de façon fiable, il doit se couvrir des deux côtés très précisément de la lame de scie. Pour garantir des découpages sans éclats, un nouveau pare-éclats devrait être monté à chaque changement de lame de scie.

7.4 Remplacement de la table de sciage

Ouvrez le levier [1-8]. Retirez la table de sciage par le bas. Le montage s'effectue dans l'ordre inverse! Assurez-vous que la table de sciage repose correctement dans le guide.

À la place de la table de sciage, il est possible de monter la table angulaire WT-PS 400 ou la table adaptable ADT-PS 400.

Ne sciez jamais sans la table de sciage, ou l'une des tables proposées par Festool dans sa gamme d'accessoires.

Risques pour la santé dus aux poussières

Les poussières peuvent être dangereuses pour la santé. Pour cette raison, ne travailliez jamais sans aspiration. Respectez toujours les prescriptions nationales en vigueur lors de l'aspiration de poussières dangereuses pour la santé.

L'adaptateur d'aspiration [6-3] permet de raccorder les scies sauteuses à un aspirateur (diamètre de tuyau 27 mm).

• Insérez l'adaptateur d'aspiration dans l'ouverture arrêté de la table de sciage, de manière à ce que le crochet [6-2] s'engage dans l'évidement [6-1]. Pour retirer l'adaptateur d'aspiration, pressez le crochet [6-2].

① Du fait de la faible puissance absorbée par la machine (faible consommation d'énergie), les aspirateurs avec dispositif de mise en marche automatique s'enclenchent seulement lors de la coupe effective. Pour certains cas d'application spéciaux (p. ex. faible cadence de coupe, bois tendre), réglez l'aspirateur en mode de fonctionnement continu.

7.6 Régler le mouvement pendulaire

Pour pouvoir traiter différents matières avec un avancement optimal, les scies sauteuses pendulaires possèdent un mouvement pendulaire réglable. Le commutateur de mouvement pendulaire [1-11] permet de décrire la position qui convient:

position 0 = mouvement pendulaire débrayé position 3 = mouvement pendulaire maximum

Réglages conseillés du mouvement pendulaire

Bois dur et bois tendre, panneaux 1-3 d'aggloméré, panneaux de fibres, lamellé collé, contreplaqué, matériaux synthétiques Céramique 0 Aluminium, métaux non ferreux 0 - 2 Acier 0-1

7.7 Régulation de la cadence de coupe

La molette [1-5] permet de régler en continu la cadence de coupe entre 1500 et 3800 tr/min (PSBC 400 EB : 1000 - 3800 tr/min). Vous pouvez ainsi adapter de façon optimale la vitesse de coupe à chaque matériel.

En position A, la détection de charge automatique est activée : la cadence de coupe est réduite au ralenti et est régulée vers la valeur maximale lorsque la lame entre en contact avec la pierre.

Cadence de coupe recommandée (position de la molette)

Bois durs, bois tendres, lamellés collés, contreplaqués, panneaux de particules Plaques en fibres de bois 4 - A Matières plastiques 3 - A Céramique, aluminium, métaux non 3 - 5 ferreux Acier 2-4

Endommagement de la machine par pénétration de poussières, risques de blessures

Ne pas travailler au-dessus de la tête !

En travaillant des pièces de petite taille ou des pièces minces, utilisez toujours un support stable ou le module CMS (accessoire).

Maintenez l'outil électrique par le biais de la poignée pendant le travail et guidez-le le long de la ligne de coupe souhaitée. Pour garantir des découpages précis et un fonctionnement sans à-coups, guidez l'outil électrique avec les deux mains.

Guidage libre le long d'un tracé

Grâce à sa forme triangulaire, le pare-éclats [5-1] indique la ligne de coupe de la lame des scies. Il facilité de ce fait le sciage le long d'un tracé.

Risques de blessures

Veillez à un éclairage suffisant au poste de travail.

Une lumière continue / une lumière stroboscopique est intégrée pour éclairer la ligne de coupe : jusqu'à env. 2 100 tr/mn : lumière continue à partir d'env. 2 100 tr/mn : lumière stroboscopique

En position au-dessus de la tête (+/- 45°), l'éclairage est entièrement désactivé.

8.2 Signaux d'advertisement sonores

Des signaux d'alerte sonores retentissent lors des états de fonctionnement suivants et la machine s'arrête :

$$ \begin{array}{c c c} \text {p e e p} & - & - \end{array} $$

• Batterie déchargée ou machine surchargée.

Remplacez la batterie. Réduisez la charge de la machine.

peep peep -

-La machine est surchauffée.

Après refroidissement, vous pouvez remettre la machine en marche.

peep peep peep

• La batterie Li-ion est surchauffée ou défectueuse. Contrôlez sa capacité de fonctionnement avec le chargeur, avec la batterie refroidie.

Risques de blessures, électrochoc

Retirez systématiquement la batterie de la machine avant tous les travaux de maintenance et d'entretien! Tous les travaux de maintenance et de réparation nécessitant une ouverture du carter moteur doivent uniquement être effectués par un atelier de service après vente agréé.

Les dispositifs de protection et les composants endommagés doivent être réparés ou remplacés dans les règles de l'art par un atelier spécifique/agréé, dans la mesure où cela n'est pas spécifiquement différent dans la notice d'utilisation.

Observe les consignes suivantes :

• Maintenez les ouvertures d’aération sur la machine électrique et sur le chargeur dans un état propre, afin de garantir le refroidissement.
• Maintenez les contacts de raccordement sur la machine électrique, le chargeur et la batterie dans un état propre.
• Contrôlez régulièrement l'état d'usure du galet de guidage.
• Nettoyez régulièrement les dépôts de poussières sur le capot anti-projections.
• Nettoyez régulièrement la semelle, afin d'éviter des rayures et des stries sur la surface.

Remarques concernant les batteries

• Stockez de préférence les batteries dans un endroit sec et frais, dans une plage de température comprise entre 5 °C et 25 °C.
• La capacité de rendement optimale des batteries est obtenue dans une plage de température comprise entre 20°C et 30°C.
• Protégez les batteries contre l'humidité et l'eau, ainsi que contre la chaleur.
• Une durée d'utilisation nettement raccourcie après chaque charge indique que la batterie est usagée et qu'elle doit être remplaçée par une batterie neuve.
• La batterie Li-ion et le chargeur sont parfaitement adaptés l'un à l'autre! Une électronique intégrée empêche une surcharge dommageable ou une surchauffe lors du processus de charge.
• Du fait de la conservation de la batterie dans le chargeur opérationnel, la batterie est maintenue en permanence à l'état chargé par maintien continu de la charge.
• Ne laissez pas les batteries déchargees pendant plus d'environ un mois dans le chargeur, si le chargeur est débranché du réseau. Il y a risque de décharge profonde et par conséquent de limitation de la capacité de l'accumulateur.
• L'accumulateur devrait être conservé dans son emballage d'origine, afin d'exclure tout risque de court-circuits.
• Si des batteries Li-ion devaient être stockées sans utilisation pendant une période prolongée, elles devraient être chargées à 40 % de la capacité (durée de charge env. 15 minutes).

10 Accessoires

Utilisez uniquement les accessoires Festool et consommables Festool d'origine prévus pour cette machine, car ces composants systèmes sont parfaitement adaptés les uns par rapport aux autres. Si vous utilisez des accessoires et consommables d'autres marques, la qualité du résultat peut être dégradée et les recours en garantie peuvent être soumis à des restrictions. L'usure de la machine ou votre charge personnelle peuvent augmenter selon chaque application. Pour cette raison, protégez-vous, votre machine et vos droits à la garantie en utilisant exclusivement des accessoires Festool et des consommables Festool d'origine!

Les références des accessoires et des outils figurent dans le catalogue Festool ou sur Internet sous "www.festool.com".

10.1 Lames de scie, autres accessoires

Afin de pouvoir découper rapidement et proprement différents matériaux, Festool vous propose pour tous les cas d'utilisation des lames de scie spécialement adaptées à votre scie sauteuse Festool.

10.2 Sciage avec semelles spéciales

Les semelles spéciales protègent les surfaces de qualité contre les rayures et les stries.

• Pressez la semelle au niveau de la position [7-1]. Poussez simultanément la semelle vers l'avant. Montez une autre semelle et poussez-la vers l'arrière, jusqu'à ce qu'elle s'enclenche.

10.3 Sciage avec la table angulaire

La table angulaire WT-PS 400 permet le sciage d'angles intérieurs et d'angles extérieurs jusqu'à, ainsi que de tubes.

Aucune aspiration n'est possible lors du sciage avec la table angulaire !

Montage de la table angulaire

Retirez la table de sciage [1-10], (voir chapitre 7.4). Montez la table angulaire sur le support de table de la scie. Fermez le levier [1-8].

Assurez-vous que la table angulaire repose correctement dans le guide.

Réglage de l'angle

Tournez la molette [8-1] pour régler l'angle souhaité.

Vous pouvez régler les valeurs -45° et +45° à l'aide de l'échelle [8-2].

Position de la table angulaire	Application
Figure [8A]	Angles, angles intéérieurs
Figure [8B]	Angles
Figure [8C]	Angles extérieurs, tubes

Sciage, profondeurs de coupe : risques de blessures

Sélectionnez la longueur de lame de scie et la profondeur de coupe de manière à ce que la lame de scie reste systématiquement plongée dans la pièce.

En cas de coupes à angle, nous recommandons de régler la table angulaire sur une valeur légèrement négative, afin de garantir un fonctionnement stable.

10.4 Sciage avec la table adaptable

La table adaptable ADT-PS 400 permet de fixer votre scie sauteuse sur le rail de guidage Fest-tool et sur le compas KS-PS 400.

Montage de la table adaptable

Retirez la table de sciage [1-10], (voir chapitre 7.4). Montez la table adaptable [9-1] sur le support de table de la scie. Fermez le levier [1-8].

Assurez-vous que la table adaptable repose correctement dans le guide.

Utilisez également le raccord d'aspiration [1-7] avec la table adaptable.

Adaptation au rail de guidage FS

L'utilisation du système de guidage Festool FS (figure [10]) vous facilite la réalisation de coupes rectilignes et précises, notamment dans le cas d'épaisseurs de matériel jusqu'à 20 mm.

Montez la scie sauteuse avec la table adaptable montée [9-1] sur le rail de guidage.

Adaptation sur le compas

Avec l'aide du compas, il est possible de réaliser des découpes circulaires d'un diamètre compris entre 120 et 3000 mm. Le compas peut être monté des deux côtés sur la table adaptable.

Montez la scie sauteuse avec la table adaptable sur l'adaptateur [11-1] du compas. - Insérez la broche de centrage [11-2] dans l'orifice [11-4] du compas aligné par rapport à la lame de scie. Bloquez le décamètre à ruban sur le compas au moyen du bouton tournant [11-5]. ① Conservez la broche de centrage dans le département de rangement [11-3].

11 Transport

La quantité équivalente de lithium contenu dans la batterie Li-ion se situe sous les valeurs limites applicables et est contrôlée d'après le manuel UN ST/SG/AC.10/11/Rev.3 partie III, sous-paragraphe 38.3. Pour cette raison, la batterie Li-ion n'est soumise, ni en tant que composant individuel, ni insérée dans un appareil, aux prescriptions nationales et internationales concernant les matières dangereuses. Les prescriptions concernant les matières dangereuses

Les prescriptions concernant les matières dangereuses peuvent toutefois être applicables en cas de transport de plusieurs batteries. Dans ce cas, il peut s'avérer nécessaire de respecter des conditions particulières.

12 Recyclage

Ne jetez pas les outils électriques avec les ordures ménagères! Éliminez les appareils, les accessoires et les emballages de façon compatible avec l'environnement. Respectez en cela les dispositions nationales en vigueur.

CONFORMÉMENT À LA DIRECTIVE FRANÇAISE 2002/96/CE, LES OUTILS ÉLECTRIQUES USAGÉS DOIVENT ÊTRE COLLECTÉS À PART ET RECYCLÉS DE FAÇON COMPATIBLE AVEC L'ENVIRONNEMENT.

Remettez les batteries usagées ou défectueuses au commerce spécialisé, au service après-vente Festool ou aux installations de gestion de déchets publiques spécifiées. (respectez la législation en vigueur dans votre pays). Les batteries doivent être rendues charges. Les batteries sont ainsi acheminées vers un recyclage approprié.

Uniquement EU : conformément à la directive française 91/157/CEE, les batteries défectueuses ou usagées doivent être recyclées.

13 Garantie

Nous accordons pour nos appareils une garantie pour tout défaut de matière et vice de fabrication conformément aux specifications légales de chaque pays considéré, toute fois pour un minimum de 12 mois. A l'intérieur des états de l'Union Européenne, la durée de la garantie est de 24 mois (justificatif par la facture ou le bordereau de livraison). Les dommages provenant en particulier de l'usure naturelle, d'une surcharge, d'une manipulation non conforme ou imputables à l'utilisateur ou à une utilisation contraire à la notice d'utilisation, ou connus au moment de l'achat, sont exclus de la garantie. Sont également exclus les dommages résultat de l'utilisation d'accessoires et de consommables (plateau de ponçage par exemple) qui ne sont pas des pièces d'origine Festool.

Les réclamations ne peuvent être acceptées que si l'appareil est renvoyé, sans être désassemblé, au fournisseur ou à un service après Festool/agréé. Conservez bien la notice d'utilisation, les consignes de sécurité, la nomenclature des pièces de rechange et l'attestation d'achat. Pour le reste, les conditions de garantie en vigueur du fabricant sont applicables.

Remarque

Nous nous réservons le droit de modifier les caractéristiques techniques mentionnées en raison de nos travaux continus de recherche et de développement.

14 Déclaration de conformité CE

Scie sauteuse sans fil	N° de série
PSBC 400 EB	496059
PSC 400 EB	496058
Année du marquage CE :2010

Nous déclarons sous notre seule responsabilité que ce produit est conforme aux directives et normes suivantes :

2006/42/CE, 2004/108/CE, EN 60745-1, EN 60745-2-11, EN 55014-1.

Chargeur	N° de série
TRC 3	494635, 494636, 494637
Année du marquage CE :2007

Nous déclarons sous notre seule responsabilité, que ce produit est conforme aux directives et normes suivantes :

2004/108/CE, 2006/95/CE, EN 60335-1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 61204-3.

Wertstr. 20, D-73240 Wendlingen

Directeur recherche, développement, documentation technique

08.02.2010

REACH pour les produits festool, leurs accessoires et les consommables :

REACH est le nom de la directive sur les produits chimiques applicable à l'ensemble de l'Europe depuis 2007. En notre qualité d'« utiliser en aval », en l'occurrence de fabricant de produits, nous sommes tenus à un devoir d'information vis-à-vis de notre clientèle. Afin de vous tenir systématiquement informés des dernières nouvelles ainsi que des substances susceptibles de figurer sur la liste des candidats et reentrant dans la composition de nos produits, nous avons créé le site Internet suivant :

www.festool.com/reach

Chargador N.° de série

TRC 3	494635, 494636, 494637
Año de certifications CE:2007
