BEDIENUNGSANLEITUNG PSBC 400 EB FESTOOL

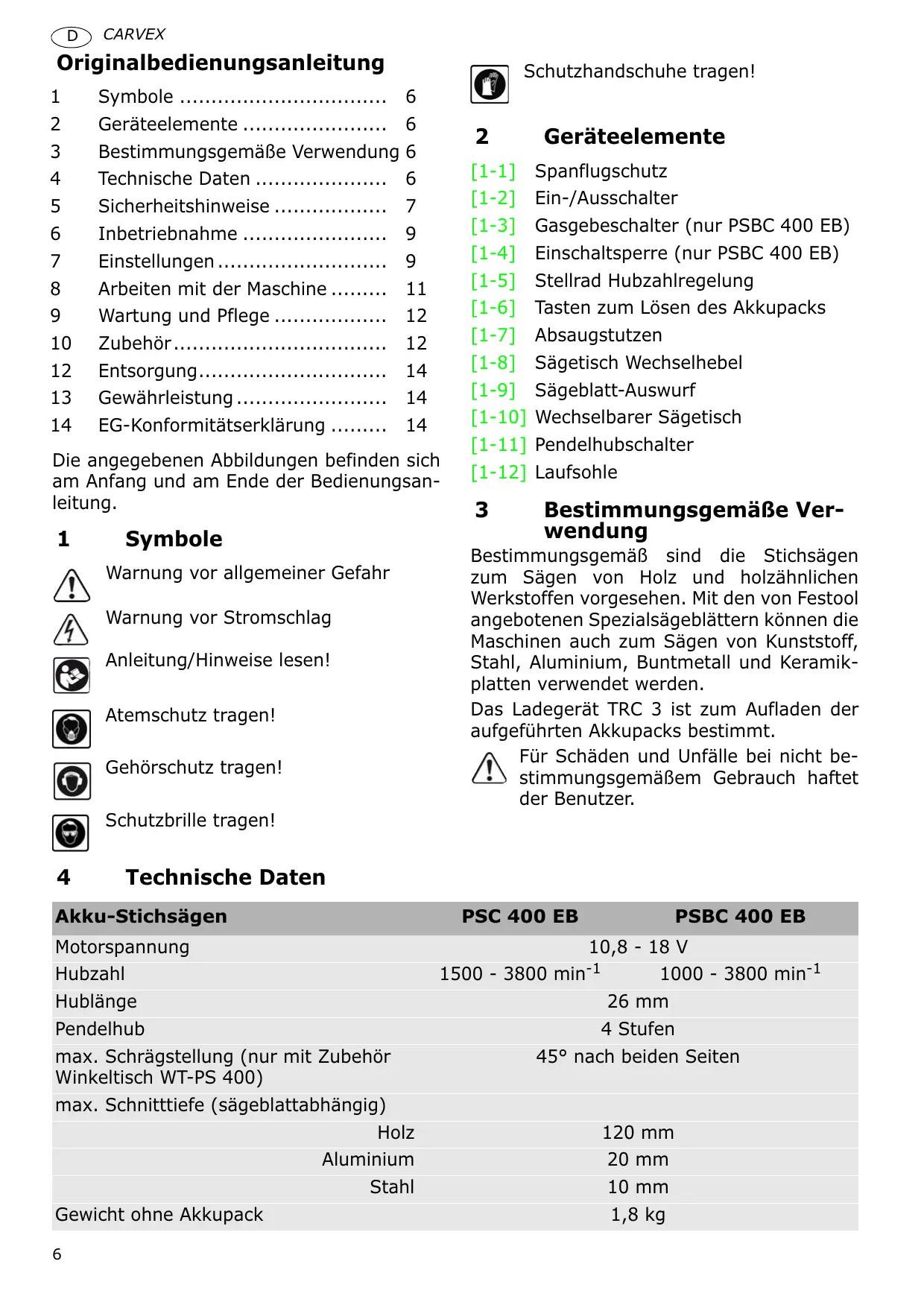

Originalbedienungsanleitung

1 Symbole 6
2 Geräteelemente 6
3 Bestimmungsgemäß Verwendung 6
4 Technische Daten 6
5 Sicherheitshinweise 7
6 Inbetriebnahme 9
7 Einstellungen 9
8 Arbeitsen mit der Maschine 11
9 Wartung und Pflege 12
10 Zubehör 12
12 Entsorgung. 14
13 Gewährleistung 14
14 EG-Konformitätserklung 14

Die angegebenen Abbildungen befinden sich am Anfang und am Ende der Bedienungsanleitung.

1 Symbole

Warning vor allgemeiner Gefahr

Warning vor Stromschlag

Anleitung/Hinweise lessen!

Atemschutzragen!

Gehörschutzragen!

Schutzbrilleragen!

4 Technische Daten

Schutzhandschuheragen!

2 Geräteelemente

[1-1] Spanflugschutz
[1-2] Ein-/Ausschalter
[1-3] Gasgebeschalter (nur PSBC 400 EB)
[1-4] Einsatzperre (nur PSBC 400 EB)
[1-5] Stellrad Hubzahlregelung
[1-6] Tasten zum Lösen des Akkupacks
[1-7] Absaugstutzen
[1-8] Sägetisch Wechselhebel
[1-9] Sägeblatt-Auswurf
[1-10] Wechselbarer Sägetisch
[1-11] Pendelhubschalter
[1-12] Laufsohle

3 Bestimmungsgemäß Verwendung

Bestimmungsgemäß sind die Stichsagen zum Sagen von Holz und holzählichen Werkstoffen vorgesehen. Mit den von Festool angebotenen Spezialsägeblättern können die Maschinen auch zum Sagen von Kunststoff, Stahl, Aluminium, Buntmetall und Keramikplatten verwendet werden.

Das Ladegerät TRC 3 ist zum Aufladen der aufgeführten Akkupacks bestimmt.

Für Schäden und Unfälle bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

Akku-Stichsägen	PSC 400 EB	PSBC 400 EB
Motorspannung	10,8 - 18 V
Hubzahl	1500 - 3800 min-1	1000 - 3800 min-1
Hoblänge	26 mm
Pendelhub	4 Stufen
max. Schrägstellung (nur mit Zubehör Winkeltisch WT-PS 400)	45° nach beiden Seiten
max. Schnitttiefe (sägeblattabhängig)
Holz	120 mm
Aluminium	20 mm
Stahl	10 mm
Gewicht ohne Akkupack	1,8 kg

Akku-Stichsägen		PSC 400 EB	PSBC 400 EB
Schutzklasse		☐ /II
Ladegerät		TRC 3
Netzspannung (Eingang)		220 - 240 V ~
Netzfrequenz		50/60 Hz
Ladespannung (Ausgang)		7,2 - 18 V=
Schnellladung		max. 3 A
Erhaltungsladung pulsierend		ca. 0,06 A
Ladezeiten für	LiIon 1,3 Ah/ 2,6 Ah, 80 %	ca. 22/ 45 min
	LiIon 1,3 Ah/ 2.6 Ah, 100 %	ca. 35/ 70 min
Zulässiger Ladetemperaturbereich		-5 °C bis +45 °C
Temperaturüberwachung		mittels NTC-Widerstand
Akkupack	BPS 12 Li	BPS 15 Li	BPS 18 Li
Bestellnummer	494831	494832	498057
Spannung	10,8 V	14,4 V	18 V
Kapazität	1,3 Ah	2,6 Ah	2,6 Ah
Gewicht	0,49 kg	0,58 kg	0,67 kg

5 Sicherheitshinweise

5.1 Allgemeine Sicherheitshinweise

Warning! Lesen Sie s'amttliche Sicherheitschinweise und Anweisungen. Fehler bei der Einhaltung der Warnhinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

5.2 Maschinenspezifische Sicherheitschinweise

• Halten Sie die Maschine nur an den isolierten Handgriffen, wenn beim Arbeitsen Einsatzwerkzeuge zum Trennen auf verborgene Stromleitungen treffen können. Wenn Einsatzwerkzeuge zum Trennen auf spannungsführende Stromleitungen treffen, können metallische Teile der Maschine unter Spannung gesetzt werden und dem Benutzer einen elektrischen Schlag versetzen.
• Dieses Ladegerät und Elektrowerkzeug sind nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Ladegerät bzw. Elektrowerkzeug zu benutzen ist. Kinder sollenn beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Ladegerät bzw. Elektrowerkzeug speilen.

• Festool Elektrowerkzeuge)dürfen nur in Arbeitstische eingebaut werden, die von Festool hierfür vorgesehen sind. Durch den Einbau in einen anderen oder selbstgefertigten Arbeitstisch kann das Elektrowerkzeug unsicher werden und zu schweren Unfallen führen.
• Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
• Öffnen Sie den Akkupack und das Ladegerät nicht. Im Inneren des Ladegerätes

steht auch nach der Trennung vom Netz eine hohe Kondensatorspannung an.

• Achten Sie darauf, dass am Ladegerät in die Aufnahmen der Akkupacks und durch die Lüftungsschlitze keine Metallteile (z. B. Metalspläne) ins Geräeinnere gelangen (Kurzschlussgefahr).
• Laden Sie keine Fremd-Akkupacks. Das Ladegerät ist nur zum Laden von Original-Akkupacks geeignet. Ansonsten besteht Brand- und Explosionsgefahr.
• Schützen Sie den Akkupack vor Hitze z. B. auch vor dauernder Sonneneinstrahlung und Feuer. Es besteht Explosionsgefahr.
• Löschen Sie brennende LiIon-Akkupacks nie mit Wasser, verwenden Sie Sand oder eine Feuerlöschdecke.
• Deformierte oder rissige Sägeblätter sowie Sägeblätter mit stumpfen oder defekten Schneiden dürfen nicht verwendet werden.
• Die Stichsäge ist stets mit laufendem Sageblatt an das Werkstück anzusetzen.

• Tragen Sie geeignete persönliche Schutzausrüstungen: Gehörschutz, Schutzbrille, Staubmaske bei stauberzeugenden Arbeiten, Schutzhandschuhe beim Bearbeitern rauer Materialien und beim Werkzeugwechsel.
• Befestigen Sie das Werkstück so, dass es sich beim Bearbeiten nicht bewegen kann.
• Schließen Sie die Maschine bei stauberzeugenden Arbeitsen stets an eine Absaugung an.
• Stroboskoplicht kann bei Menschen mit entsprechender Veranlagung zu epileptischen Anfällen führen. Verwenden Sie diese Maschine nicht, wenn Sie diese Veranlagung besitzen.
• Blichen Sie nicht in das Stroboskoplicht. Der Blick in die Lichtquelle kann das Augenlicht schädigen.

5.3 Metallbearbeitung

Bei der Bearbeitung von Metall sind aus Sicherheitsgründen folgende Maßnahmen einzuhalten:

• Maschine an ein geeignetes Absauggerät anschließen.
• Maschine regelmäßig von Staubablagerungen im Motorbehause reinigen.
• Verwenden Sie ein Metall-Sägeblatt.
• Schlieben Sie dem Spanflugschutz.

Schutzbrilleragen!

5.4 Emissionswerte

Die nach EN 60745 ermittelten Werte betrag-gen typischerweise:

$$ \begin{array}{l} \text {S c h a l l d r u c k p e g e l} \quad L _ {P A} = 8 8 \mathrm {d B (A)} \ \text {S c h a l l l e i s t u n g s p e g e l} \quad L _ {W A} = 9 9 \mathrm {d B (A)} \ \text {U n s i c h e r h e i t} \quad K = 3 \mathrm {d B} \ \end{array} $$

VORSICHT

Beim Arbeiten eintretender Schall Schädigung des Gehörs

Benutzen Sie einen Gehorschutz!

Schwingungsemissionswert a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745:

	PSC 400 EB	PSBC 400 EB
Sagen von Holz
Handgriff	ah=6,0 m/s2	ah=10,0 m/s2
	K=2,0 m/s2	K=2,0 m/s2
Getriebe-kopf	ah=11,0 m/s2
	K=2,0 m/s2

Sagen von Metall

$$ \begin{array}{l} \text {H a n d g r i f f} \quad a _ {h} = 7, 0 m / s ^ {2} a _ {h} = 1 1, 0 m / s ^ {2} \ \mathrm {K} = 2, 0 \mathrm {m} / \mathrm {s} ^ {2} \quad \mathrm {K} = 2, 0 \mathrm {m} / \mathrm {s} ^ {2} \ \end{array} $$

$$ \text {G e t r i e b e -} \quad a _ {h} = 1 2, 0 m / s ^ {2} $$

$$ k o p f \quad K = 2, 0 m / s ^ {2} $$

Die angegebenen Emissionswerte (Vibration, Gerausch) wurden gemäß den Prüfbedingungen in EN 60745 gemessen, und dienen dem Maschinenvergleich. Sie eignen sich auch für eine vorläufige Einschätzung der Vibrations-und Gerauschbelastung beim Einsatz.

Die angegebenen Emissionswerte repreSENTieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wird jedoch das Elektrowerkzeug für andere Anwendungen, mit anderen Einsatzwerkzeugen oder ungenügend gewartet eingesetzt, kann dies die Vibra

tions- und Gerauschbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung während einem vorgegebenen Arbeitszeitraum sind auch die darin enthaltenen Leerlauf- und Stillstandsszeiten der Maschine zu beachten. Dieses kann die Belastung über den gesamten Arbeitszeitraum erheblich verringern.

6 Inbetriebnahme

6.1 Akkpack wechseln [2]

① Mit den Akku-Stichsagen können alle Festool Akkupacks der Baureihe BPS verwendet werden.

Verletzungsgefahr! Die Akkupacks der Baureihe BPC)durfen nur verwendet werden, wenn der Gurtelclip vom Akkupack entfernt wurde.

6.2 Ein-/Ausschalten

Das Elektrowerkzeug besitzt einen Taster [1-2] auf beiden Seiten zum Ein-/Ausschalten.

Die PSBC 400 EB besitzt zusammen einen Gasgebeschalter [1-3] mit Einschalsperre [1-4]. Verwenden Sie für Dauerbetrieb den Taster [1-2].

6.3 Akkupack laden [3]

① Der Akkupack wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig auf.

Mit dem Ladegerät TRC 3 können alle Festool Akkupacks der Baureihe BPS und BPC geladen werden. Das Ladegerät erkennt automatisch den eingesetzten Akkutyp (NiCd, NiMH oder LiIon). In Abhängigkeit von Ladezustand, Temperatur und Spannung des Akkupacks steuert ein Mikroprozessor den Ladevorgang.

Die LED [3-1] des Ladegeräts zeigt den jeweiligen Betriebszustand des Ladegerätes an.

LED gelb - Dauerlicht

Ladegerät ist betriebsbereit.

LED grün - schnelles Blinken

Akkupack wird mit maximalem Strom geladen.

LED grün - langsames Blinken

Akkupack wird mit reduziertem Strom geladen, LiIon ist zu 80% geladen.

LED grün - Dauerlicht

Ladevorgang ist beendet oder wird nicht neu gestartet, da aktueller Ladezustand größter 80% .

LED rot - Blinken

Allgemeine Fehleranzeige, z. B. keine vollständige Kontaktierung, Kurzschluss, Akkupack defect, usw..

LED rot - Dauerlicht

Akkutemperatur ist außerhalb der zulässigen Grenzwerte.

6.4 Wandbefestigung Ladegerät

Das Ladegerät TRC 3 besitzt an seiner Rückseite zwei Langlöcher. Es kann mithilfe von zwei Schrauben (z. B. Halbrund- oder Flachkopfschraube mit Schaftdurchmesser 5 mm) an einer Wand aufgehängt werden (siehe Abb. [3]).

7 Einstellungen

WARNING

Verletzungsgefahr, Stromschlag

▶ Nehmen Sie vor allen Arbeiten an der Maschine stets den Akkupack von der Maschine ab!

7.1 Werkzeug wechseln

VORSICHT

Heiβes und scharfes Werkzeug Verletzungsgefahr

▶Tragen Sie Schutzhandschuhe.

Sägeblatt auswahlen

! Setzen Sie nur Sägeblätter mit Einnockenschaft (T-Schaft) ein. Das Sägeblatt sollte nicht länger sein, als für den vorgesehenen Schnitt notwendig. Für eine sichere Führung sollte das Sägeblatt während dem Schnitt in jedem Punkt aus dem Werkstück unter heraustauchen.

① Verwenden Sie beim Einsatz des Winkelund Adaptionstisches nur geschrankteSageblätter. Wir empfehlen das FestoolSageblatt S 105/4 FSG.

Sägeblatt einsetzen

! Nehmen Sie vor dem Werkzeugwechsel stets den Akkupack von der Maschine!

Schieben Sie ggf. den Spanflugschutz [4-1] nach oben.
Schieben Sie das Sägeblatt [4-4], mit den Zähnen in Schnittrichtung bis zum Anschlag in die Öffnung [4-2].
Drehen Sie das Sägeblatt [4-4] um ca. 30^ im Uhrzeigersinn bis es einrastet.

Die Führungsbacken stellen sich automatisch auf das eingesetzte Sägeblatt ein.

Prüfen Sie das Sägeblatt auf festen Sitz. Ein lockereres Sägeblatt kann herausfallen und Sie verletzen.
① Bei sehr kurzen Sageblättern ist es Sinnvoll den Sägetisch abzunehmen (siehe Kapitel 7.4), bevor Sie das Sageblatt einsetzen.

Sägeblatt auswerfen

① Halten Sie das Elektrowerkzeug beim Auswerfen des Sägeblattes so, dass keine Personen oder Tiere durch das ausgewor-fene Sägeblatt verletzt werden.
Schieben Sie den Sägeblatt-Auswurf [4-3] bis zum Anschlag nach vorne.

Wenn das Sägeblatt nicht ausgeworfen wird: Stichsäge 3 - 10 Sek. mit hoher Drehzahl laufen halten. Sägeblatt-Auswurf [4-3] erneut betätigten.

7.2 Spanflugschutz verwenden

Der Spanflugschutz [4-1] verhindert ein Wegschleudern der Späne und verbessert die Wirksamkeit der Spanabsaugung.

Schieben Sie den Spanflugschutz [4-1] mit leichtem Druck nach unten.

7.3 Splitterschutz einsetzen

Der Splitterschutz erhögt Schritte mit ausrissfrei Schrittkanten auch auf der Austrittsse des Sageblattes.

Schieben Sie bei ausgeschalteter Maschinen den Splitterschutz [5-1] bis zum Sägeblatt auf die Führung [5-2],
schalten Sie die Stichsäge ein,
schieben Sie bei laufender Maschine den Splitterschutz an einer ebenen Fläche so welt hinein, bis dieser mit der Vorderkante des Sägetisches bündig ist (Drehzahlstufe 5). Der Splitterschutz wird damit eingesagt.
(1) Nach Abnutzung kann der Splitterschutz ca. 3 mm weiter nach hinten geschoben werden und weiter verwendet werden.

① Damit der Splitterschutz zuverlässig Funktioniert, muss er beidseitig dicht am Sageblatt abschlussen. Daher sollte für ausrissfrei Schritte bei jedem Sageblattwechsel auch ein neuer Splitterschutz eingesetzt werden.

7.4 Sägetisch wechseln

Offnen Sie den Wechselhebel [1-8].
▶ Nehmen Sie den Sägetisch nach unten ab.
① Die Montage erfolgt in umgekehrter Reihenfolge! Achten Sie darauf, dass der Sägetisch fest in der Führung sitzt.

Anstatt des Sägetisches kann an der Aufnahme der Winkeltisch WT-PS 400 oder der Adaptionstisch ADT-PS 400 montiert werden.

Sägen Sie nie ohne den Sägetisch, oder einen von Festool im Zubehörprogramm angebotenen Tisch!

7.5 Absaugung

WARNING

Gesundheitsgeführung durch Stäube

Stäube können gesundheitsgeführend sein. Arbeiten Sie dazu nie ohne Absaung.
Beachten Sie beim Absaugen gesundheitsgeführder Stäube stets die nationalen Bestimmungen.

Mit dem Absaugadapter [6-3] halten sich die Stichsagen an ein Absauggerät (Schlauch-durchmesser 27 mm) anschließen.

• Stecken Sie den Absaugadapter in die wichtere Öffnung des Sägetisches, so dass der Haken [6-2] in die Aussparung [6-1] einrastet.
  Zum Abnehmer des Absaugadapters drucken Sie den Haken [6-2].
  Durch die geringe Leistungsaufnahme der Maschine (niedriger Energieverbrauch) schalten Absauggeräte mit Einschalt-Automatik erst beim eigentlichen Sageschnitt ein.
  Stellen Sie das Absauggerät bei speziellen Anwendungsfällen (z.B. niedrige Hubzahl, weiches Holz) auf Dauerbetrieb.

7.6 Pendelhub einstellen

Um unterscheidliche Materialien mit optimal Vorschub bearbeiten zu konnen, besitz den die Pendelstichsagen einen verstelltaren Pendelhub. Mit dem Pendelhubschalter [1-11] wird die gewünschte Stellung gewählt:

Stellung 0 = Pendelhub aus

Stellung 3 = maximaler Pendorhub

Empfohlene Einstellung des Pendelhubs

Hartholz, Weichholz, Spanplatten, 1 - 3 Holzfaserplatten

Tischlerplatten, Sperrholz, Kunststoff 1 - 2

Keramik 0

Aluminium, NE-Metalle 0 - 2

Stahl 0-1

7.7 Hubzahlregelung

Die Hubzahl lassst sich mit dem Stellrad [1-5] stufenlos zwischen 1500 und 3800min^-1 (PSBC 400 EB: 1000 - 3800 min ^-1 ) einstellen. Damit konnen Sie die Schnittgeschwindigkeit dem jeweiligen Werkstoff optimal an-passen.

In Stellung A ist die automatische Last-Er-kennung aktiviert: Die Hubzahl ist im Leerlauf reduziert und wird beim Eintritt in das Werkstück auf den hochsten Wert geregelt.

Empfohlene Hubzahl (Stellung des Stellrades)

Hartholz, Weichholz, Tischlerplatten, Sperrholz, Spanplatten

Holzfaserplatten 4 - A

Kunststoff 3 - A

Keramik, Aluminium, NE-Metalle 3 - 5

Stahl 2-4

8 Arbeitsen mit der Maschine

VORSICHT

Stark stauberzeugende Werkstoffe (z. B. Gipskarton)

Schädigung der Maschine durch Staubeintritt, Verletzungsgefahr

Nicht über Kopf bearbeiten!

Verwenden Sie beim Bearbeiten kleiner oder)dünner Werkstücke immer eine stabile Unterlage bzw. das CMS-Modul (Zubehör).

Halten Sie beim Arbeiten das Elektrowerkzeug am Handgriff und führen Sie es entlang der gewünschten Schnittlinie. Für(PRzise Schnittte und einen ruhigen Lauf führen Sie das Elektrowerkzeug mit beiden Händen.

(1) Weitere interessante Informationen zum Arbeitsmen mit Ihr Frem Feststool Werkzeug finden Sie auf der Internetseite www.festool.de/fuer-zu-hause, z. B.:
- Anwendungsbeispiele - Tipps und Tricks,
- Maschinenkunde,
- Kostenlose Baupläne zum Download
- Wissenswertes rund ums Holz - Holzlexikon

Frei geführtes Sagen nach Anriss

Durch seine Dreiecksform zeigt der Splitterschutz [5-1] die Schnittlinie des Sägeblattes an. Er erleichtert dadurch das Sägen nach Anriss.

8.1 Beleuchting

WARNING

Sägeblattposition kann durch das Stroboskoplicht tauschen

Verletzungsgefahr

Sorgen Sie am Arbeitsplatz für gute Beleuchtung.

Zur Beleuchtung der Schnittlinie ist ein Dauerlicht bzw. Stroboskoplicht eingebaut:

bis ca. 2100 min ^-1 : Dauerlicht

ab ca. 2100 min ^-1 : Stroboskoplicht

Bei Überkopfstellung (+ / - 45^) ist die Beleuchtung vollständig ausgeschalten.

8.2 Akustische Warnsignale

Akustische Warnsignale ertönen bei folgenden Betriebszuständen und die Maschineschaltet ab:

peep — —

• Akku leer oder Maschine überlastet.

Wechseln Sie den Akku.
Belasten Sie die Maschine weniger.

peep peep —

• Maschine ist überhitzt.

Nach Abkuhlung können Sie die Maschine wieder in Betriebnehmen.

peep peep peep

• LiIon-Akkupack ist überhitzt oder defect.
  Prufen Sie die Funktionsfähigkeit bei abgekühltem Akkupack mit dem Ladegerät.

9 Wartung und Pflege

WARNING

Verletzungsgefahr, Stromschlag

▶ Nehmen Sie vor allen Wartungs- und Pflegegarbeiten stets den Akkupack von der Maschine ab!
Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Beschädigte Schutzeinrichtungen und Teile müssen sich gemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts andes in der Bedienungsanleitung angegeben ist.

Beachten Sie die folgenden Hinweise:

• Halten Sie die Luftungsöffnungen am Elektrowerkzeug und am Ladegerät frei und sauber, damit die Kühlung gewährleistet ist.
• Halten Sie die Anschlusskontakte am Elektrowerkzeug, Ladegerät und Akkupack sauber.
• Kontrollieren Sie die Führungsrolle regelmäß auf Verschleiß.
• Reinigen Sie regelmäßige die Spanflughaube von Staubablagerungen.
• Reinigen Sie regelmäßige die Laufsohle, um Kratzer und Riefen auf der Oberfläche zu vermeiden.

Hinweise zu Akkupacks

• Lagern Sie Akkupacks vorzugsweise an einem trockenen, kühlen Ort bei einer Temperatur von 5^ C bis 25^ C .
  Die optimale Leistungsfähigkeit der Akkupacks liegt in einem Temperaturbereich von 20^ bis 30^ .
• Schützen Sie Akkupacks vor Feuchtigkeit und Wasser sowie vor Hitze.
• Eine wesentlich kürzere Betriebszeit je Aufladung zeigt an, dass der Akkupack

verbraucht ist und durch einen Neuen ersetzt werden muss.

• Der LiIon-Akkupack und das Ladegerät sind/gen aufeinander abgestimmt. Eine integrierte Elektronik verhindert eine schädliche Überladung bzw. Überhitzung beim Ladevorgang.
• Lassen Sie leere Akkupacks nicht länger als ca. einen Monat im Ladegerät stecken, wenn das Ladegerät vom Netz getrennt ist. Es besteht die Gefahr der Tiefentladung und damit einer Einschränkung der Leistungsfähigkeit der Akkupacks.
• Zur Vermeidung von Kurzschlüssen sollte der Akkupack in seiner mitgelieferten Verpackung aufbewahrt werden.
• Werden LiIon-Akkupacks längerere Zeit ohne Benutzung gelagert, sollenten sie mit 40 % Kapazität (ca. 15 min Ladedauer) aufgeläden sein.

10 Zubehör

Verwenden Sie nur das für diese Maschine vorgesehene originale Festool Zubehor und Festool Verbrauchsmaterial, da diese System-Komponenten optimal aufeinander abgestimm sind. Bei der Verwendung von Zubehor und Verbrauchsmaterial anderer Anbieter ist eine qualitative Beeinträchtigung der Arbeitsergebnisse und Einschränkung der Garantieansprüche wahrscheinlich. Je nach Anwendung kann sich der Verschleiber der Maschine oder ihre persönliche Belastung erhöhen. Schützen Sie dazu sich selbst, ihre Maschine und ihre Garantieansprüche durch die ausschließlich Nutzung von original Festool Zubehor und Festool Verbrauchsmaterial!

Die Bestellnummern für Zubehör und Werkzeuge finden Sie in Ihrem Festool Katalog oder im Internet unter „www.festool.com".

10.1 Sageblätter, sonstiges Zubehör

Um unterschiedliche Werkstoffe rasch und sauber schneiden zu konnen, bietet Ihnen Festool für alle Einsatzfälle speziell auf ihre Festool Stichsäge abgestimmte Sägeblätter an.

10.2 Sagen mit Spezial-Laufsohlen

Mit den Spezial-Laufsohlen schützen Sie hochwertige Oberflächen vor Kratzern und Riefen.

• Drücken Sie die Laufsohle an der Position [7-1] ein.

Schieben Sie gleichzeitig die Laufsohlen nach vorne.
- Setzen Sie eine andere Laufsohle auf und schieren Sie diese bis zum Einrasten nach hinten.

10.3 Sagen mit dem Winkeltisch

Der Winkeltisch WT-PS 400 dient zum Sagen von Innen- und Außenwinkel bis 45^ und von Rohren.

Beim Sagen mit dem Winkeltisch ist keine Absaugung möglich!

Winkeltisch montieren

▶ Nehmen Sie den Sägetisch [1-10] ab, (siehe Kapitel 7.4).
- Setzen Sie den Winkeltisch an der Sägetischaufnahme auf.
Schlieben Sie den Wechselhebel [1-8].

Achten Sie darauf, dass der Winkeltisch fest in der Führung sitzt.

Winkel einstellen

Drehen Sie am Stellrad [8-1] um den gewünschten Winkel einzustellen.

Mit Hilfe der Skala [8-2] können Sie die Werte -45^ , 0^ und +45^ einstellen.

Winkeltisch Stellung	Anwendung
Bild [8A]	Winkel, Innenwinkel
Bild [8B]	Winkel
Bild [8C]	Außenwinkel, Rohre

WARNING

Sagen von Schnitttiefen Verletzungsgefahr

Wahlen Sie die Sägeblattlänge und die Schnitttiefe so, dass das Sägeblatt in jeder Fall in dem Werkstück eingetaucht bleibt.
① Bei 90^ Schnitten empfehlen wir den Winkeltisch auf eine leicht negative Gradzahl einzustellen, um einen stabilen Lauf zu garantieren.

10.4 Sagen mit dem Adaptionstisch

Der Adaptionstisch ADT-PS 400 dient zur Anbringung Ihrer Stichsäge an der Festool Führungsschiene und dem Kreisschneider KS-PS 400.

Adaptionstisch montieren

▶ Nehmen Sie den Sägetisch [1-10] ab, (siehe Kapitel 7.4).
- Setzen Sie den Adaptionstisch [9-1] and der Sägetischaufnahme auf.
Schlieben Sie den Wechselhebel [1-8].

Achten Sie darauf, dass der Adaptionstisch fest in der Führung sitzt.

(1) Verwenden Sie den Absaugstutzen [1-7] auch mit dem Adaptionstisch.

Adaption an die Führungsschiene FS

Der Einsatz des Festool Führungssystems FS (Bild [10]) erreichtert Ihnen das Herstellen gerader und praziser Schnitte, insbesondere bei Materialdicken bis 20 mm.

• Setzen Sie die Stichsäge mit montiertem Adaptionstisch [9-1] auf die Führungs-schiene auf.

Adaption and Kreisschneider

Mit dem Kreisschneider{laffen sich kreisfornige Schnitte mit einem Durchmesser zwischen 120 und 3000~mm herstellen. Der Kreisschneider kann von beiden Seiten am Adaptionstisch montiert werden.

• Setzen Sie die Stichsäge mit Adaptions-tisch auf den Adapter [11-1] am Kreisschneider auf.
• Stecken Sie den Zentrierdorn [11-2] in die Bohrung [11-4] des Kreisschneiders, die in der Flucht zu Sägeblatt liegt.
  ▶ Klemmen Sie das Maßband am Kreisschneider mit dem Drehknopf [11-5].
  Bewahren Sie den Zentrierdorn in der Garage [11-3] auf.

11 Transport

Die im LiIon-Akkupack enthaltene Lithiumäquivalent-Menge liegt unterhalb der einschlädigen Grenzwerte und ist nach UN-Handbuch ST/SG/AC.10/11/Rev.3 Teil III, Unterabschnitt 38.3 geprüft. Daher unterliegt der LiIon-Akkupack weder als Einzelteil noch in einem Geräteingesetzt den nationalen und internationalen Gefahrgutvorschriften. Die Gefahrgutvorschriften können jedoch beim Transport mehrrerer Akkupacks relevant sein. Es kann in dieser Fall notwendig sein, besondere Bedingungen einzuhalten.

12 Entsorgung

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Führren Sie die Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zu. Beachten Sie damit die geltenden nationalen Vorschriften.

Nur EU: Gemäß Europäischer Richtlinie 2002/96/EG müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Geben Sie verbrauchte oder defekte Akkupacks über den Fachhandel, den Festool-Kundendienst oder über öffentlich vorgeschriebene Entsorgungseinrichtungen darüber (beachten Sie die in Ihr dem Land geltenden Vorschriften). Die Akkus müssen bei der Rückgabe entladen sein. Die Akkupacks werden so einem geordneten Recycling zugeführrt.

Nur EU: Gemäß Europäischer Richtlinie 91/157/EWG müssen defekte oder verbrauchte Akkupacks/Batterien recycelt werden.

13 Gewährleistung

Für unsere Geräte leisten wir auf Material-oder Fertigungsfehler Gewährleistung gemäß den länderspezifischen gesetzlichen Bestimmungen, mindestens jedoch 12 Monate. Innerhalb der Staaten der EU beträgt die Gewährleistungszeit 24 Monate (Nachweis durch Rechnung oder Liefererschein). Schäden, die insbesondere auf natürliche Abnutzung/Verschleiß, Überlastung, unsachgemäß Behandlung bzw. durch den Verwender verschuldete Schäden oder sonstige Verwendung entgegen der Bedienungsanleitung zurückzuführen sind oder beim Kaufbekannt waren, bleiben von der Gewährleistung ausgeschlossen. Ebenso ausgeschlossen bleiben Schäden, die auf die Verwendung von nicht- original Zubehör und Verbrauchmaterialien (z.B. Schleifteller) zurückzuführen sind.

Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferanten oder an eine autorisierte Festool-Kundendienstwerkstücke zusammen wird. Bewahren Sie Bedienungsanleitung, Sicherheitshinweise, Ersatzteilliste und Kaufbeleg gut auf. Im übrigen gelten die jeweils aktuellen Gewährleistungsbedingungen des Herstellers.

Anmerkung

Aufgrund der ständigen Forschungs- und Entwicklungsarbeiten sind Änderungen der hierin gemachteten technischen Angaben vorbehalten.

14 EG-Konformitätserklarung

Akku-Stichsäge	Serien-Nr
PSBC 400 EB	496059
PSC 400 EB	496058
Jahr der CE-Kennzeichnung: 2010

Wir erklären in alleiniger Verantwortung, dass这点 Produkt mit folgenden Richtlinien und Normen übereinstimmt:

2006/42/EG, 2004/108/EG, EN 60745-1, EN 60745-2-11, EN 55014-1.

Ladegerät	Serien-Nr.
TRC 3	494635, 494636, 494637
Jahr der CE-Kennzeichnung: 2007

Wir erklären in alleiniger Verantwortung, dass these Produkt mit folgenden Richtlinien und Normen übereinstimmt:

2004/108/EG, 2006/95/EG, EN 60335-1, EN EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 61204-3.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

p9a. D. Jd aann nn

Dr. Johannes Steimel

Leiter Forschung, Entwicklung, technische Dokumentation

08.02.2010

REACH für Festool Produkte, deren Zubehör und Verbrauchsmaterial:

REACH ist die seit 2007 in ganz Europa gültige Chemikalienverordnung. Wir als „nachgeschalteter Anwender“, also als Hersteller von Erzeugnissen sind uns unserer Informationspflicht unseren Kunden gegenüber bewusst. Um Sie immer auf dem neuesten Stand halten zu konnen und über mögliche Stoffe der Kandidatenliste in unseren Erzeugnissen zu informieren, haben wir folgende Website für Sie eingerichtet:

www.festool.com/reach

Dr. Johannes Steimel

Dr. Johannes Steimel

Dr. Johannes Steimel

Dr. Johannes Steimel

4 Technische gegevens

Dr. Johannes Steimel

Dr. Johannes Steimel

Chef für forskning, utveckling, teknik dokumentation

08.02.2010

Dr. Johannes Steimel

Dr. Johannes Steimel

Dr. Johannes Steimel
