GEBRUIKSAANWIJZING PSBC 400 EB FESTOOL

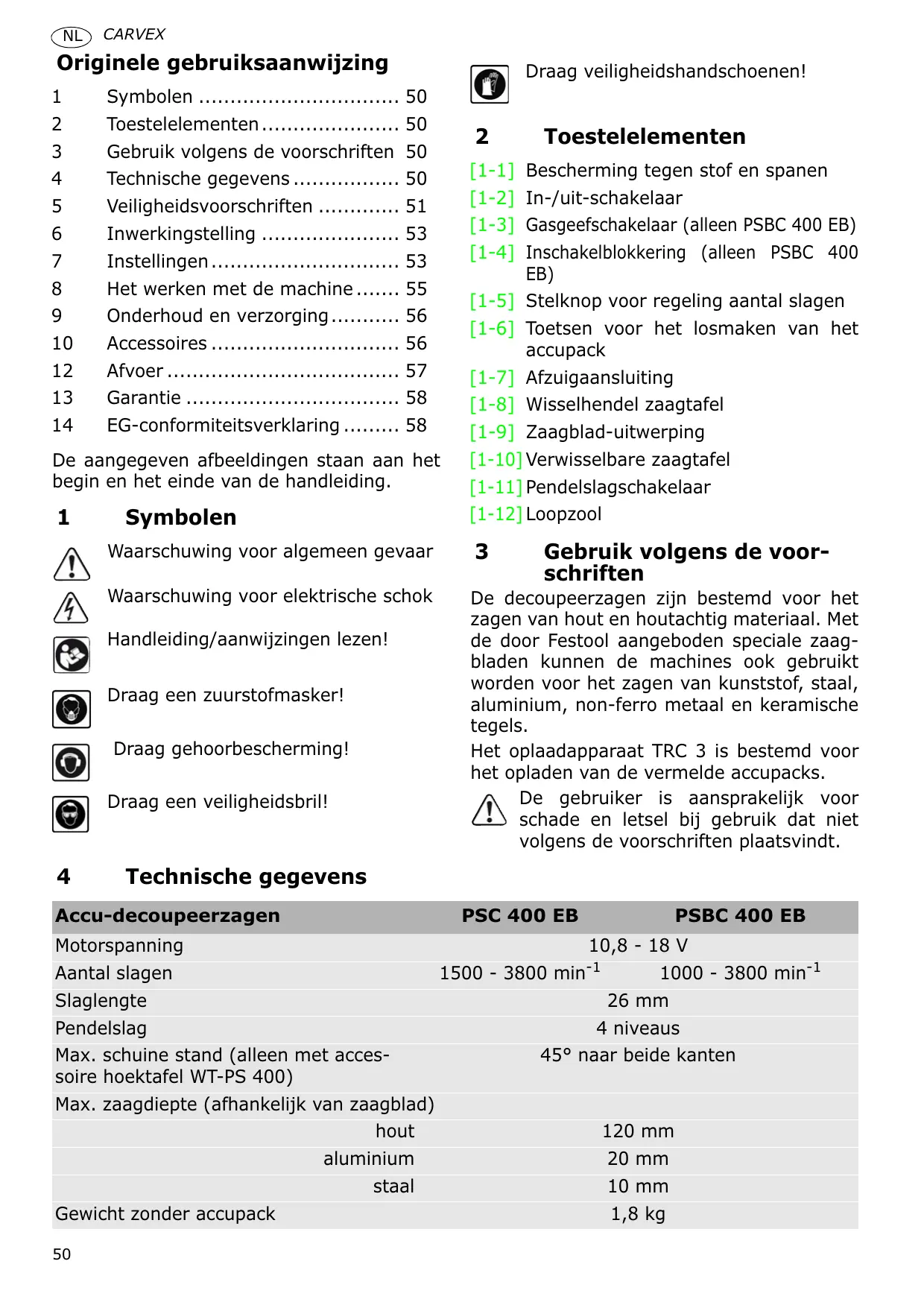

Originele gebruiksaanwijzing

1 Symbolen 50
2 Toestelelementen 50
3 Gebruik volgens de voorschriften 50
4 Technische gegevens 50
5 Veiligheidsvoorschriften 51
6 Inwerkingstelling 53
7 Installingen 53
8 Het werken met de machine..... 55
9 Onderhoud en verzorging. 56
10 Accessoires 56
12 Afvoer 57
13 Garantie 58
14 EG-conformiteitsverklaring 58

De aangegeven afbeeldingen staan aan het begin en het einde van de handleiding.

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Handleiding/aanwijzingen lezen!

Draag een zuurstofmasker!

Draag gehoorbescherming!

Draag een veiligheidsbril!

Draag veiligheidshandschoenen!

2 Toestelelementen

[1-1] Bescherming gegen stof en spanen
[1-2] In-/uit-schakelaar
[1-3] Gasgeefschakelaar (alleen PSBC 400 EB)
[1-4] Inschakelblokkering (alleen PSBC 400 EB)
[1-5] Stelknop voor regeling aantal slagen
[1-6] Toetsen voor het losmaken van het.Accupack
[1-7] Afzuigaansluiting
[1-8] Wisselhendel zaagtafel
[1-9] Zaagblad-uitwerping
[1-10] Verwisselbare zaagtafel
[1-11] Pendelslagschakelaar
[1-12] Loopzool

3 Gebruik volgens de voorschriften

De decoupeerzagen zijn bestemd voor het zagen van hout en houtachtig materiaal. Met de door Festool aangeboden speciale zaagbladen+kunnen de machines ook gebruikt worden voor het zagen van kunststof, staal, aluminium, non-ferro metaal en keramische tegels.

Het oplaadapparaat TRC 3 is bestemd voor het opladen van de vermelde accupacks.

De gebruiker is aansprakelijk voor schade en letsel bij gebruik dat Niet volgens de voorschriftenplaatsvindt.

Accu-decoupeerzagen	PSC 400 EB	PSBC 400 EB
Motorspanning	10,8 - 18 V
Aantal slagen	1500 - 3800 min-1	1000 - 3800 min-1
Slaglengte	26 mm
Pendelslag	4 niveaus
Max. schuine stand (alleen met acces-soire hoektafel WT-PS 400)	45°aar beiden kanten
Max. zaagdiepte (afhankelijk van zaagblad)
hout	120 mm
aluminium	20 mm
staal	10 mm
Gewicht zonder accupack	1,8 kg

Accu-decoupeerzagen		PSC 400 EB	PSBC 400 EB
Beveiligingsklasse		☐ /II
Oplaadapparaat		TRC 3
Netspanning (ingang)		220 - 240 V~
Netfrequentie		50/60 Hz
Laadspanning (uitgang)		7,2 - 18 V=
Snellading		max. 3 A
Onderhoudslading, pulserend		ca. 0,06 A
Laadtijden voor	Li-ion 1,3 Ah/ 2,6 Ah, 80 %	ca. 22/ 45 min
	Li-ion 1,3 Ah/ 2.6 Ah, 100 %	ca. 35/ 70 min
Toelaatbaar laadtemperatuurbereik		-5 °C tot +45 °C
Temperatuurbewaking		m.b.v. NTC-weerstand
Accupack	BPS 12 Li	BPS 15 Li	BPS 18 Li
Bestelnummer	494831	494832	498057
Spanning	10,8 V	14,4 V	18 V
Capaciteit	1,3 Ah	2,6 Ah	2,6 Ah
Gewicht	0,49 kg	0,58 kg	0,67 kg

5 Veiligheidsvoorschriften

5.1 Algemene veiligheidsvoorschriften

Waarschuwing! Lees alle veilig- heidsvoorschriften en aanwijzingen. Wanneer men zich nicht aan de schuwingen en aanwijzingen houdt, kan den tot elektrische schokken, brand en/ nestig letsel.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te können raadplegen.

Het begrip „elektrisch gereedschap" dat in de veiligheidsvoorschriften gebrukt worden, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en elektrisch gereedschap met accuvoeding (zonder netsnoer).

5.2 Machinespecifieke veiligheids-voorschriften

• Houd de machine alleen vast aan de geïsoleerde handgrepen, wanner u tijdens de werkzaamheden bij het dooursijpen met het gereedschap verborgen stroomleidingen kunt raken. Wanner u bij het dooursijpen met het gereedschap spanningsvoerende stroomleidingen raakt,+kunnen metaaldelen van de machine onder spanning worden gezet en de gebruiker verrolgens een elektrische schok toebrengen.

• Dit oplaadapparaat en elektrisch gereedschap zich nicht bestemd voor gebruik door Personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijkke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zich onder toezicht staan van een persoon die verantwoordelijk is voor hun verilgheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het oplaadapparaat of het elektrisch gereedschap.Kinderen dienen onder toezicht te staan omervoorte zorgen dat zich Niet met het oplaadapparaat of elektrisch gereedschap spelen.

• Elektrisch gereedschap van Festool mag alleen worden ingebouwd in werktafels die hiervoor door Festool bedoeld zijn. Door inbouw in andere of zelfgemaakte werktafels kan het elektrisch gereedschap onveilig worden, met maybelijk ernstige ongevallen als gevolg.
• Wacht tot het elektrische gereedschap tot stilstand gekomen is voor u het neerlegt. Het inzetgereedschap kan zich vasthaken en tot het verlies van de controle over het elektrische gereedschap leiden.
• Open het.Accupack en het oplaadapparaat Niet. Ook na scheiding van het elektricieteitsnet is in het binnenwerk van het op

laadapparaat een hoge condensatorspanning aanwezig.

• Let erop dat er geen metalen deeltjes (bij v. metaalspanen) in het binnenwerk van het oplaadapparaatkommen via de opnames van het.Accupack en de ventilationsleuven (gevaar van kortsluiting).
• Laad geen.accupacks van vreemde fabrikanten.Het oplaadapparaat is alleen voor het opladen van originele accupacks geschikt. Anders bestaat brand- en explosiegevaar.
• Stel het accupack Niet bloot aan把它, zoals voortdurend zonlicht of vuur. Er bestaat explosiegevaar.
• Blus brandende Li-ion-accupacks nooit met water maar.maak gebruik van zand of een brandblusdeken.
• Vervormde zaagbladen of zaagbladen met barstjes en met stompe of defecte snijvlakken moot Niet worden gebruikt.
• De decoupeerzaag要去 altijd met lopend zaagblad gegen het werkstuk worden gezet.

• Draag een passende persoonlijke veriligiousuitrusting: gehoorbescherming, veriligiousbril, stofmasker bij werkzaamheden waar bij stof vrijkomt en veriligioushandschoenen bij het bewerken van ruwe materialen en het wisselen van gereedschap.
• Bevestig het werkstuk.altijd zo,dat het tijdens de bewerking Niet kan bewegen.
• Sluit de machine bij stofproducerende werkzaamheden.altijd aan op een afzuiing.
• LED-verlichting kan bij mensen die waarvoor aanleg hebben, leiden tot epileptische aanvallen. GebruikDEXe machine Niet wonneer u een dergelijkke aanleg heeft.
• Kijk Niet in het stroboscooplicht. Het kijken in de Lichtbron kan het gezichtsvermogen beschaden.

5.3 Metaalbewerking

Bij de bewerking van metaal dienen de volgende veiligheidsmaatregelen te worden genomen:

• Machine aansluiten op een geschikt afzuig-apparaat.
• Machine regelmatig ontdoen van stofafzettingen in het motorhuis.
• Gebruik een metalen zaagblad.
• Sluit de bescherming wegen stof enSPANEN.

Draag een veiligheidsbril!

5.4 Emissiewaarden

De volgens EN 60745 bepaalde waarden bedragen gewoonlijk:

$$ \begin{array}{l} \text {G e l u i d s d r u k n i v e a u} \quad L _ {P A} = 8 8 \mathrm {d B (A)} \ \text {G e l u i d s v e r m o g e n n i v e a u} \quad L _ {\mathrm {W A}} = 9 9 \mathrm {d B (A)} \ \text {O n z e k e r h e i d} \quad K = 3 \mathrm {d B} \ \end{array} $$

VOORZICTIG

Geluid dat bij het werk opttreedt Beschadiging van het gehoor

▶ Draag gehoorbescherming!

Trillingsemissiewaarde a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745:

De aangegeven emissiewaarden (trilling, geluid) zijn gemeten volgens de testvoorwaarden in EN 60745 en dieren voor de machinevergelijking. Aan de hand van deze waarden kan ook een voorlopige inschatting van de trillings- en geluidsbelastingijdens het gebruik worden gemaakt.

De aangegeven emissiewaarden gelden voor de belangrijkste toepassingen van het elektrische gereedschap. Wordt het elektrisch gereedschap darüber voor andere toepassingen of met ander inzetgereedschap gezruikt,

of is het onvoldoende onderhonden, dan kan hierdoor de trillings- en geluidsbelasting gedurende de hele werktijd aanzienlijk worden verhoogd. Met het oog op een vastgelegde werkperiode dienen voor een juiste beoordealing ook de hierin optredende vrijloop- en stilstandtijden van de machine in acht te worden genomen. Hierdoor kan de belasting over de totale werkperiode aanzienlijk worden verminderd.

6 Inwerkingstelling

6.1 Accumack verwangen [2]

① Met de accu-decoupeerzagen können alle Festool.Accupacks van de bouwserie BPS gelebracht worden.

Gevaar voor letsel! De.Accupacks van de série BPC mogen alleen worden gebruikt wanner de gordelclip van het accupack is verwijderd.

6.2 In-/Uitschakelen

Het elektrisch gereedschap heeft aan beiden kanten een schakelaar [1-2] om de machine aan en uit tezetten.

De PSBC 400 EB heeft.daar bij een gasgeef-schakelaar [1-3] met inschakelblokkering [1-4].Gebruik voor hetcontinubedrijf deschakelaar [1-2].

① Het.Accupack wordt gedeeltelijk geladen geleverd. Om het volle vermogen van de accu te garanderen dient u hem voor het eerste gebruik geheel op te laden.

Met het oplaadapparaat TRC 3 kunnen alle Festool.Accupacks van bouwserie BPS en PBPC geladen worden. Het oplaadapparaat herkent automatisch het ingebrachte accutype (NiCd, NiMH of Li-ion). Afhankelijk van de laadtoestand, de temperatuur en de spanning van het accupack stuurt een microprocessor het laadproces.

De LED [3-1] van het oplaadapparaat geeft de betreffende bedrijfstooestand van het oplaadapparaat wee.

LED geel - continulicht

Oplaadapparaat is gebruiksklaar.

LED groen - snel knipperen

Accupack wordt met maximale stroom geladen.

LED groen - langzaam knipperen

Accupack worden met gereduceerde stroom geladen, Li ion is voor 80 % geladen.

LED groen - continulicht

Het laadproces is beeindigd of worden nicht op-nieuw gestart odomat de actuèle laadtoestand groter is dan 80% .

LED rood - knipperen

Algemene foulindicatie, bijv. geen volledig contact, kortsluiting, accupack defect, etc.

LED rood - continulicht

Accutemperatuur ligt buiten de toelaatbare grenswaarden.

6.4 Wandbevestiging oplaadapparaat

Het oplaadapparaat TRC 3beschikt aan dechterzijde over twee langgaten. Het kan met behulp van twee schroeven (bijv. halfronde of vlakkopschroeven met schachtdiameter 5mm ) aan een wand worden opgehangen (zie afb. [3]).

7 Installingen

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Neem voor alle werkzaamheden aan de machine algijd het accupack van de machine!

7.1 Gereedschap wisselen

VOORZICTIG

Heet en scherp gereedschap

Gevaar voor letsel

▶ Draag veiligheidshandschoenen.

Zaagblad selecteren

Plaats alleen zaagbladen met enkelnokkenschacht (T-schacht). Het zaagblad dient nicht langer te zich dan voor de bestemde zaagsnedeoodzakelijk is. Voor een betrouwbare geleiding moet het zaagbladijdens het zagen op ieder punt aan de onderzieje van het werkstukuitsteken.

① Gebruik bij het werkken met de verstek- en adapterzool alleen vertande zaagbladen. Wij raden het Festool-zaagblad S 105/4 FSG aan.

Zaagbladplaatsen

Haal het accupack voor de wisseling van gereedschap.altijduit de machine!

Schuif zo nodig de bescherming gegen stof en spanen [4-1] maar boven.

Schuif het zaagblad [4-4], met de tanden in de zaagrichting tot aan de aanslag in de opening [4-2].
Draai het zaagblad [4-4] ca. 30^ met de klok mee tot het inklikt.

De geleidebekken stellen zich automatisch op het ingezette zaagblad in.

Controller of het zaagblad goed bevestigd is. Een los zaagblad kan uit de machine vallen en letsel toebrengen.

① Bij zeer korte zaagbladen is het nuttig de zaagtafel te verwijderen (zie hoofdstuk 7.4) voordat u het zaagblad inbrengt.

Zaagbladuitwerpen

(1) Houd het elektrisch gereedschap bij het uitwerpen van het zaagblad zo, dat geen personen of dieren door het uitgeworpen zaagblad gewond raken.
Schuif de zaagblad-uitwerping [4-3] tot aan de aanslag maar voren.

Wanner het zaagblad Niet wordt uitgeworpen: De decoupeerzaag 3 - 10 sec. met hoog toerental lately lopen. Zaagblad-uitwerpen [4-3] opnieuw activeren.

7.2 Bescherming gegen stof en spa-nen gebruiken

De bescherming gegen stof en spanen [4-1] voorkomt dat spanen wegslingeren en bevordert een efficiente spanenafzuiig.

Schuif de bescherming gegen stof en spanen [4-1] met lichte druk maar beneden.

7.3 Splinterbeschermingplaatsen

Met de splinterbescherming kan ook aan de kant waar het zaagblad maar buiten komt met splintervrije snijranden gezaagd worden.

Schuif bij uitgeschakelde machine des splinterbescherming [5-1] tot aan het zaagblad op de geleiding [5-2],
schakel de decoupeerzaag in,
schuif bij lopende machine (Toerentaltrap 5) de splinterbescherming op een egaal vlak zo ver�n, tot deze op eén lijn ligt met de voorkant van de zaagtafel. De splinterbescherming worden hierbij ingezaagd.
① Na slijtage kan de splinterbescherming ca. 3 mm verder maarachten geschoven en verder gezruikt worden.

① Om ervoor te zorgen dat de splinterbescherming goed functioneert, dient deze aan weerskanten nauw aan het zaagblad aan te sluiten. Daarom要去 bij iedere wisseling van het zaagblad ook een neue splinterbescherming geplaatst worden om splintervrije snijvlakken te verkrijgen.

7.4 Zaagtafel wisselen

Open de wisselhendel [1-8].
Trek de zaagtafel omlaag en verwijder hem.
(1) De montage vindt plaats in omgekeerde volgorde! Let erop dat de zaagtafel stevig in de geleiding zit.

Inplaats van de zaagtafel kan de hoektafel WT-PS 400 of de aanpassingstafel ADTPS 400 op de opname gemonteerd worden.

Zaag nooit zonder zaagtafel of een tafel die door Festool in het accessoireprogramma worden aangeboden.

7.5 Afzuiging

WAARSCHUWING

Gevaar voor de gezondheid door stof

Stof kan gevaarlijk zijn voor de gezondheid. Werk waarom nooit zonder afzuiging.
Volg bij het afzuiigen van gezondheidsbedreigende stoffen.altijd de nationale voorschriften.

Met de afzuigadapter [6-3]{kunnen de decoupeerzagen op een afzuigapparaat (slangdoorsnede 27~mm ) worden aangesloten.

Steek de afzuigadapter in de opening aan dechterzijde van de zaagtafel, zodat de haak [6-2] in de uitsparing [6-1] inklikt.
Om de afzuigadapter te verwijderen drukt u op de haak [6-2].
① Door het geringe opgenomen vermogen van de machine (laag energieverbruik) schakelen de afzuigapparaten met in-schakelautomaat pas bij de eigenlijke zaagsnede in.
Stel het afzuigapparaat bij speciale toe-passingen (bijv. laag aantal slagen, zacht hout) in op continubedrijf.

Om verschillende materialen met een opti- malé aanzet te{kunnen bewerken, beschik- ken de pendeldecoupeerzagen over een verstelbare pendelslag. Met de pendelslagscha- kelaar [1- 11] worden de gewenste stand gekozen:

Stand 0 = pendelslag uit

Stand 3 = maximale pendelslag

De geadviseerde afstelling van de pendelslag

Hard en zacht hout,spaanplaten, 1-3 houtvezelplaten

Meubelplaten, triplex, Kunststoffen 1 - 2

Keramiek 0

Aluminium, non-ferro metalene 0 - 2

Staal 0-1

7.7 Regeling aantal slagen

Het,aantal slagen kan met de stelknop [1-5] traploos tussen 1500 en 3800min^-1 (PSBC 400 EB: 1000 - 3800min^-1 ) ingesteld worden. Daarmee kunt u de zaagsnelheid optimaal aan het betreffende materiaaal aanpassen.

In stand A is de automatische belastingsherkenning geactiveerd: Het aantal slagen gaat bij een onbelast toerental omlaag en stijgt bij de invalid in het werkstuk maar de hoogste waarde.

Aanbevolen aantal slagen (stand van de stelknop)

Hardhout, zacht hout,meubelplaat, A verlijmd hout, spaanplaat

Houtvezelpaat 4 - A

Kunststof 3 - A

Keramiek, aluminium, non-ferromet-alten 3 - 5

Staal 2-4

8 Het werken met de machine

VOORZICHTIG

Sterk stofproducerend material (bijv. gipskarton)

Beschadiging van de machine door binnendringen van stof, gevaar voor letsel

Niet bovenhands bewerken!

Gebruik bij het bewerken vankleine of dunne werkstukken altijd een stabiele ondergrond resp.de CMS-module (accessoire).

Houd bij het werkken het elektrisch gereed-schap bij de handgreep vast en leidt het langs de gewenste zaaglijk. Geleid voor precieze zaagsnedes en een rustige loop het elektrisch gereedschap met beiden handen.

Vrij zagen op de aftekenlijk

Door�driehoeksvorm toont de splinterbescherming [5-1] de zaaglijk van het zaagblad. Hierdoor worden het zagen op de aftekenlij gemakkelijker.

8.1 Verlichting

WAARSCHUWING

De positie van het zaagblad kan door het stroboscooplicht bedrieglijk zijn Gevaar voor letsel

Zorg in de werkplaats voor een goede verlichting.

Voor de verlichting van de zaaglijk is een permanent resp. een stroboscooplicht ingebouwd:

tot ca. 2100 min ^-1 : permanent Licht vanaf ca. 2100 min ^-1 : stroboscooplicht

In bovenhandse positie (+ / - 45^) is deverlichting geheel uitgeschakeld.

8.2 Akoestische waarschuwingssignalen

Bij de volgende bedrijfstoestanden klinken waarschuwingssignalen en worden de machineuitgeschakeld:

peep — —

• Accu leeg of machine overbelast.

Vervang de accu.
Belast de machine minder.

peep peep —

Na afkoeling=kunt u de machine wee in bedrijf nemen.

peep peep peep

• Li-ion-accupack is oververhit of defect.
  Controller de werkung bij een afgekoeld accupack met het oplaadapparaat.

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Haal vór onderhouds- en reinigingswerkzaamheden.altijd het accupack uit de machine!
Alle onderhouds- en reparatiewerkzaam-heden, waarvoor het vereist is de motorbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Beschadigde beveiligingsinrichtingen en onderdelen要去 op deskundige wijze in een erkende en gespecialiseerde werkplaatsgerepareerd en verrangen worden, voor zover niets anders in de gebruiksaanwijzing aangegeven is.

Neem de volgende aanwijzingen in acht:

• Zorg ervoor dat de ventilatieopengen van het elektrisch gereedschap en het oplaadapparaat schoon blijven, zodate de koeling gegardeerd is.
• Zorg ervoor dat de aansluitcontacten van het elektrisch gereedschap, oplaadapparaat en accupack schoon blijven.
• Controller de geleiderol regelmatig op slijtage.
• Ontdoe de spaankap regelmatig van stofaf-zettingen.
• Reinig regelmatig de loopzool om krassen en schuurdippen op het oppervlak te voorkomen.

Aanwijzingen voor.Accupacks

-Bewaar de accupacks bij voorkeur op een droge en koele plaats bij een temperatuur van 5^ tot 25^
- De optimale capaciteit van de.Accupacks ligt bij een temperatuurbereik van 20^ tot 30 ^ C
- Bescherm de accupacks zowel gegen vocht en water als gegen但它.
- Een substantieel kortere bedrijfsduur per la-ding geeft aan dat het accupack verbruikt is en verrangen dient te worden.
- Het Li-ion-accupack en het oplaadapparaat zijn precies op elkaar afgestemd! De geinteggreerde elektronica voorkomt een schadelijke overbelasting of oververhitting bij het laden.

• Door het accupack in een bedrijfsklaar oplaadapparaat te lately zitten, worden het door de constante conditielading in geladen toestand gezogen.
• Laat lege accupacks nicht langer dan ca. een maand in het oplaadapparaat zitten wanner het oplaadapparaat van het elektricieteitsnet is gezehden. Er bestaat het gevaar van diepontlading en daarmee van een verminderung van het prestatievermogen van de accupacks.
• Om het gevaar van kortsluiting te voorkomen dient het accupack in de meegeleverde verpakking bewaard te worden.
• Als Li-ion-accupacks langereijd zonder gebruik opgeslagen worden,要去en ze met 40% capaciteit (ca. 15 min. laadduur) opgeladen zich.

10 Accessoires

Maak uitsluitend gebruik van de voor deze machine bestemde originele Festool-accessoires en het Festool-verbruiksmaterialial, waar deze systemcomponenten optimaal op elkaar zichen afgestemd. Bij het gebruik van accessoires en verbruiksmaterialial van andere leveranciers is een kwalitatieve beinvloeding van de werkresultaten en een beperking van de garantieaanspraken waarschijnlijk. Alaar gelang de toepassing kan de slijtage van de machine of de persoonlijke belasting van uzelf toenemen. Bescherm.daarom uzelf,uw machiine en uw garantieaanspraken door uitsluitend gebruik te make van originele Festool-accessoires en Festool-verbruiksmaterialiaal!

De bestelnummers voor accessoires en gereedschap vindt u in uw Festool-catalogus of op het internet op www.festool.com.

10.1 Zaagbladen, overige accessoires Om uiteenlopend materiaal snel en zuiver te kunnen zagen biedt Festool voor alle werkzaamheden zaagbladen aan die special op Festool decoupeerzagen zijn afgestemd.

10.2 Zagen met speciale loopzolen

Met de speciale loopzolen beschermt u hoogwaardige oppervlakken gegen krassen en schuurdippen.

Druk de loopzool in positie [7-1] in.
Schuif tegelijk de loopzool waar voren.
- Plaats een andere loopzool en schuif deze maar weiteren tot hij inklikt.

10.3 Zagen met de hoektafel

De hoektafel WT-PS 400 dient voor het zagen van buizen en binnen- en buitenhoeken tot 45^ .

Bij het zagen met de hoektafel is geen afzuiging möglichk!

Hoektafel monteren

Verwijder de zaagtafel [1-10] (zie hoofdstuk 7.4).
- Plaats de hoektafel op de opname van de zaagtafel.
Sluit de wisselhendel [1-8].

Let erop dat de hoektafel stevig in de geleiding zit.

Hoek instellen

Draai aan de stelknop [8-1] om de gewenste hoek in te stellen.

Met behulp van de schaal [8-2]kest u de waarden -45^ 0^ en +45^ instellen.

Stand hoektafel	Toepassing
Afbeelding[8A]	Hoek, binnenhoek
Afbeelding[8B]	Hoek
Afbeelding[8C]	Buitenhoek, buizen

WAARSCHUWING

Zagen van zaagdieptes Gevaar voor letsel

Kies de zaagbladlengthe en de zaagdiepte zo, dat het zaagblad in ieder geval in het werkstuk blijft invaliden.
① Bij 90^ zaagsnedes raden wij aan de hoektafel op een Licht negatif aantal gra- den in te stellen om een stabiele loop te garanderen.

10.4 Zagen met de aanpassingstafel

De aanpassingstafel ADT-PS 400 dient ervoor om de decoupeerzaag op de Festool geleiderail en de cirkelsnijder KS-PS 400 aan te brengen.

Aanpassingstafel monteren

Verwijder de zaagtafel [1-10] (zie hoofd-stuk 7.4).
- Plaats de aanpassingstafel [9-1] op de opname van de zaagtafel.
Sluit de wisselhendel [1-8].

Let erop dat de aanpassingstafel stevig in de geleiding zit.

(1) Gebruik de afzuigaansluiting [1-7] ook met de aanpassingstafel.

Aanpassing aan de geleiderail FS

Met het gebruik van het Festool geleidesystem FS (afbeelding [10]) worden het gemakkelijker om rechte en precieze zaagsnedes te make, met name bij materiaaldiktes tot 20 mm.

• Plaats de decoupeerzaag met gemonteer-de aanpassingstafel [9-1] op de geleiderail.

Aanpassing aan de cirkelsnijder

Met de cirkelsnijder{kunnen cirkelvormige zaagsnedes met een diameter tussen 120 en 3000~mm gemaakt worden. De cirkelsnijder kan van beiden kanten aan de aanpassingstafel gemonteerd worden.

• Plaats de decoupeerzaag met de aanpassingstafel op de adapter [11-1] van de cirkelsnijder.
  Steek de centreerdoorn [11-2] in het boorgat [11-4] van de cirkelsnijder, dat in een rechte lijn t.o.v. het zaagblad ligt.
  Klem de maatband op de cirkelsnijder met de draiknop [11-5] vast.
  ① Bewaar de centreerdoorn in de box [11-3].

11 Transport

De in het Li-ion-accupack aanwezige lithiumequivalentiehoeveelheid ligt onder de geldende grenswaarden en is getest volgens UN-handboek ST/SG/AC.10/11/Rev.3 deel III, paragraaf 38.3. Daarom�nz op het Li-ion-accupack, als los onderdeel of geplaatst in een apparaat, geen nationale of internationale voorschriften voor gevaarlijke goederen van toepassing. De voorschriften voor gevaarlijke goederen+kunnen echter bij het vervoer van meerdere accupacks relevant+zijn. In dat geval kan het noodzakelijk+zijn om bijzondere voorwaarden in acht te nemen.

12 Afvoer

Geef elektrisch gereedschap nicht met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af! Neem waar bij de geldende nationale voorschriften inRCT.

Alleen EU: Volgens de Europese richtig 2002/96/EG dieren oude elektrische apparaten geschienen te worden ingezameld en op milieuvriendelijkste wijze te worden afgevoerd.

Lever verbruike of defeche accuraps in bij de vakhandel, de Festool-klantenservice of door de overheid voorgeschreven afvalverwijderingsinrichtingen. (Neem de in uw land geldende voorschriften in acht.) De accu's dienen bij teruggave ontladen te zich. De accuraps worden dan op een verantwoorde wijze gerecycled.

Alleen EU: Conform de Europese richtlijn 91/157/EEG要去en defecte of verbruike accupacks/batterijen worden gerecycled.

13 Garantie

Voor onsze toestellen verlenen we op materiaal- of productiefouten garantie conform de landspecifieke wettelijkke bepalingen, minstens darüber 12 maanden. Binnen de lidstaen van de EU bedraagt de garantietermijn 24 maanden (bewijs door rekening of afleveringsbewijs). Schade door natuurlijke slijtage, overbelasting, ondeskundige behandeling of schadeveroorzaakt door de gebruiker of door gebruik ingaande gegen de aanwijzingen in de gebruiksaanwijzing of schade die bij de aankoop bekend was, blijft uitgesloten van de garantie. Ook schade die is terug te voeren op het gebruik van nicht-originele accessoires en verbruiksmaterialen (bijv. schuurschijven) worden nicht in aanmerking genomen.

Klachten können alleen aanvaard worden als het toestel volledig maar de leverancier ofaar een geauthoriseerde Festool-klantendienstwerkplaats teruggestuurd worden. Bewaar de gebruiksaanwijzing, veiligheidsvoorschriften, onderdelenlijst en het aankoopbewijs zorgvuldig. Voor het overige gelden de actuèle garantiebepalingen van de fabrikant.

Opmerking

Wegens de permanente onderzoeks- en ont-wikkelingswerkzaamheden zijn wijzigingen aan de hier gegeven technische informatie voorbehonden.

14 EG-conformiteitsverklaring

Accu-decoupeerzaag	Serienr.
PSBC 400 EB	496059
PSC 400 EB	496058
Jaar van de CE-markering:2010

Wij verklaren in uitsluitende verantwoording dat dit product overeenkomt met de volgende richtlijnen en normen:

2006/42/EG, 2004/108/EG, EN 60745-1, EN 60745-2-11, EN 55014-1.

Oplaadapparaat	Serienr.
TRC 3	494635, 494636, 494637
Jaar van de CE-markering:2007
Wij verklaren in uitsluitende verantwoording dat dit product overeenkomt met de volgen-de richtlijnen en normen:
2004/108/EG, 2006/95/EG, EN 60335-1, EN EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 61204-3.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

p90. 7. Jcbnnn nn

Hoofd onderzoek, ontwikkeling en technische documentatie 08.02.2010

REACH voor producten, accessoires en verbruiksmaterialiaal van Festool:

REACH is de sinds 2007 in heel Europa toe-passelijke chemicalienverordering. Wij als „downstream-gebruiker“, dus als fabrikant van producten,+zijn ons bewust van once informatieplicht gegenover once klanten. Om u.altijd over de meest actuele stand van zaken op de hoogte te houden en over möglichke stoffen van de kandidatenlijst in once producten te informeren, hebben wij de volgende website voor u geopend:

www.festool.com/reach

Originalbruksanvisning
