VB-CMS-CS50 - Table de travail FESTOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Élargisseur de table de sciage
Marque	FESTOOL
Modèle	VB-CMS-CS50
Dimensions extérieures (largeur x longueur)	773 mm x 481 mm
Hauteur avec pieds rabattables	900 mm
Hauteur sans pieds rabattables	180 mm
Poids	11,3 kg
Fonction principale	Élargir la table de sciage CS 50 EB ou l'unité de base CMS-GE de 481 mm
Matériau principal	Aluminium et acier
Pieds rabattables	Oui, avec réglage en hauteur
Surface de travail	Plan et horizontale
Alimentation électrique	Sans alimentation (accessoire mécanique)
Utilisation conforme	Élargissement de table de sciage pour scie circulaire FESTOOL
Consignes de sécurité	Positionner sur surface stable, ne pas surcharger, ne pas utiliser comme échelle
Montage	Déplier les pieds, visser l'élargisseur dans la rainure du module, aligner la rainure du profil
Démontage	Inverse du montage
Réglage de la hauteur	Via les capuchons d'extrémité des pieds
Entretien et nettoyage	Nettoyer régulièrement les copeaux et chutes, maintenir le sol libre d'obstacles
Réparabilité	Pièces détachées disponibles via FESTOOL
Conformité REACH	Consulter www.festool.com/reach

FOIRE AUX QUESTIONS - VB-CMS-CS50 FESTOOL

Quelles sont les dimensions de la table VB-CMS-CS50 ?

Les dimensions extérieures sont de 773 mm x 481 mm. La hauteur avec pieds rabattables est de 900 mm, sans pieds de 180 mm.

Quel est le poids de l'élargisseur VB-CMS-CS50 ?

Le poids est de 11,3 kg.

À quoi sert cet élargisseur de table ?

Il permet d'élargir la table de sciage de la scie CS 50 EB ou l'unité de base CMS-GE de 481 mm.

Comment monter l'élargisseur VB-CMS-CS50 ?

Dépliez les pieds en ouvrant les boutons rotatifs, puis montez l'élargisseur par le haut dans la rainure du module CMS-GE/CS 50 EB. Assurez-vous de l'alignement de la rainure du profil et serrez les vis.

Peut-on régler la hauteur de la table ?

Oui, la hauteur des pieds peut être modifiée en tournant les capuchons d'extrémité pour garantir une surface plane.

Quelles sont les consignes de sécurité importantes ?

Placez la table sur une surface stable, plane et horizontale. Ne la surchargez pas et ne l'utilisez pas comme échelle ou échafaudage.

Comment aligner la rainure du profil après montage ?

Montez le guide-butée angulaire de manière à ce qu'il touche également la table de sciage et l'élargisseur. Ouvrez les vis, fixez la butée dans la bonne position et resserrez les vis.

L'élargisseur nécessite-t-il une alimentation électrique ?

Non, c'est un accessoire mécanique sans alimentation électrique.

Comment entretenir la table VB-CMS-CS50 ?

Veillez à ce que le sol autour soit propre et libre de copeaux. Nettoyez régulièrement les résidus de coupe.

Où trouver des pièces détachées ?

Les pièces détachées sont disponibles auprès de FESTOOL et de ses revendeurs agréés.

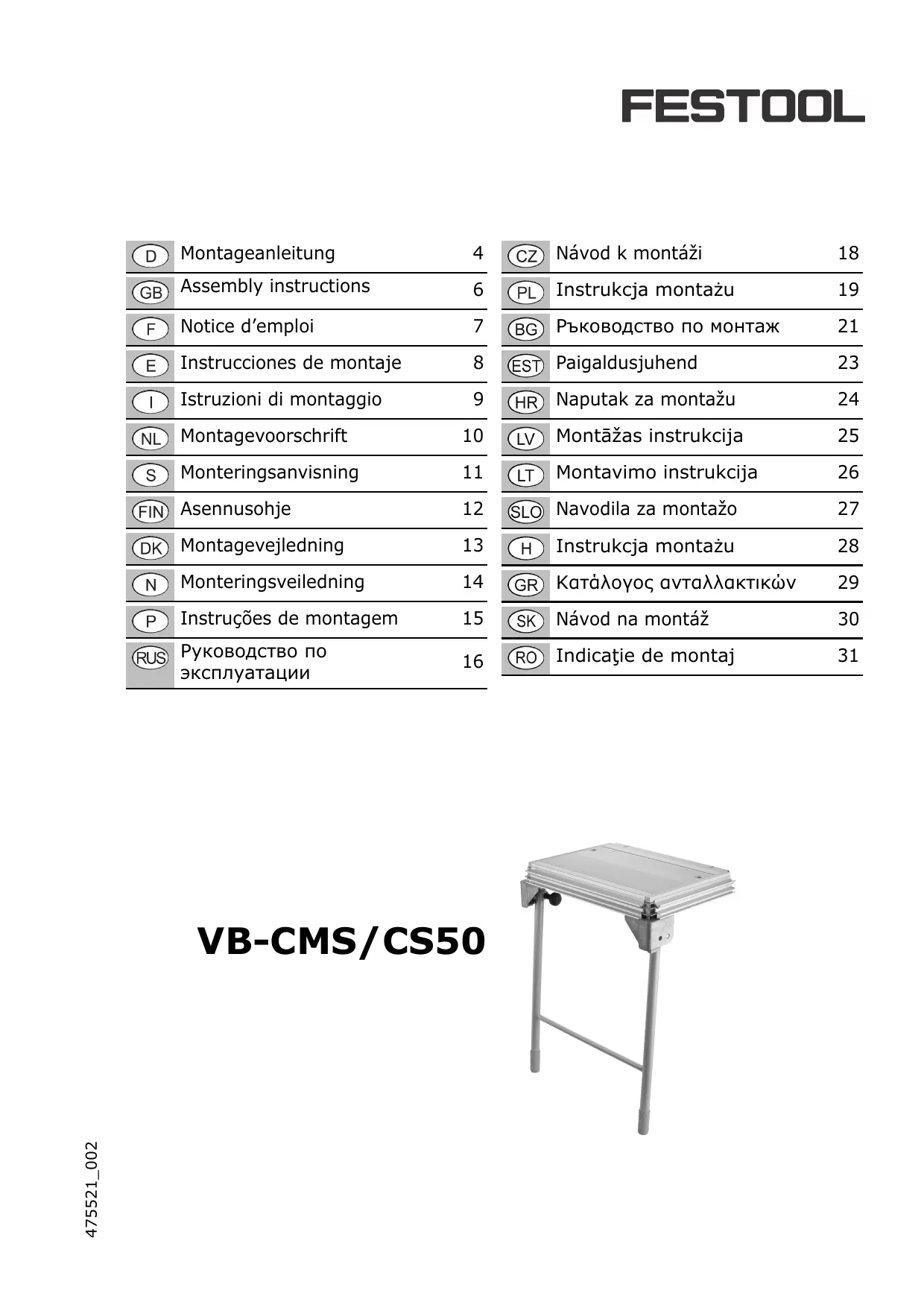

MODE D'EMPLOI VB-CMS-CS50 FESTOOL

1 Caractéristiques techniques

VB-CMS/CS 50
Dimensions extérieures de la table (largeur x longueur)	773 m x 481 mm
Hauteur de la table
avec pieds rabattables	900 mm
sans pieds rabattables	180 mm
Poids	11,3 kg

2 Symboles

Lire les instructions, les consignes!

Les illustrations indiquées se trouvent au début de la notice d'utilisation.

3 Utilisation en conformité avec les instructions

Le montage de l'élargisseur VB-CMS/CS 50 (sur le côté droit ou gauche de la table) permet d'élargir la table de sciage de la scie CS 50 EB ou l'unité de base CMS-GE de 481 mm.

L'utilisateur est responsable des dommages et accidents provoqués par une utilisation non conforme.

4 Consignes de sécurité ! Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions. Le non-respect des consignes d'avertissement et des instructions peut occasionner un choc électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et notices d'instructions pour une référence future.

• Positionnez la table sur une surface stable, plane et horizontale. Si la table glisse ou vacille, l'outil électrique risque de ne pas être fiable, ni maîtrisable.
• Ne surchargez pas la table; ne l'utilisez pas comme échelle ou comme échafaudage. Le fait de surcharger la table ou de monter dessus la rend instable et susceptible de se renverser.

5 Montage

Veillez à ce que le sol autour de la machine soit plan, en bon état, et libre de tout objet (p. ex. copeaux ou chutes de coupe). Pour déplier les pieds, [1-2] ouvrez les deux boutons rotatifs [1-1] jusqu'en butée. Les deux boutons rotatifs doivent à nouveau être serrés après le dépliage des pieds.

Desserrez le cas échéant les vis [3-2]. Montez l'élargisseur VB-CMS/CS 50 par le haut dans la rainure du module CMS-GE / CS 50 EB (figure [2]). Assurez-vous de l'alignement de la rainure du profil sur le module CMS-GE/CS 50 EB et l'élargisseur VB-CMS/CS 50 [3-4]. Adaptez la hauteur de l'élargisseur VB-CMS/CS 50 des deux côtés par rapport au module CMS-GE/CS 50 EB par le biais des vis [3-1]. Verrouillez l'élargisseur VB-CMS/CS50 des deux côtés au moyen de la vis [3-2] sur le module CMS-GE/CS 50 EB. Afin que la machine repose de façon sure et horizontal, il est possible de modifier la longueur des deux pieds en tournant les capuchons d'extrémité [3-3]. (1) Avant l'utilisation, assurez-vous que la plaque profilée soit fixée correctement au niveau de l'ouverture de la table au moyen des vis [3-5].

Démontage

Le démontage s'effectue dans l'ordre inverse du montage.

Alignement de la rainure du profil

Contrôlez après le montage si le guide-butée angulaire peut être déplacé sans problèmes entre la table de sciage et l'élargisseur de table. Si cela n'est pas le cas :

Montez le guide-butée angulaire de manière à ce qu'il touche de façon équivalente la table de sciage et l'élargisseur de table. Ouvrez les vis [3-2]. Fixez la butée angulaire dans la position indiquée. Serrez les vis [3-2].

REACH pour les produits festool, leurs accessoires et les consommables :

REACH est le nom de la directive sur les produits chimiques applicable à l'ensemble de l'Europe depuis 2007. En notre qualité d'« utiliser en aval », en l'occurrence de fabricant de produits, nous sommes tenus à un devoir d'information vis-à-vis de notre clientèle. Afin de vous tenir systématiquement informés des dernières nouvelles ainsi que des substances susceptibles de figurer sur la liste des candidats et rentrant dans la composition de nos produits, nous avons créé le site Internet suivant :

www.festool.com/reach
