Produkttyp	Sägetischverbreiterung
Marke	FESTOOL
Modell	VB-CMS-CS50
Außenmaße (Breite x Länge)	773 mm x 481 mm
Höhe mit klappbaren Füßen	900 mm
Höhe ohne klappbare Füße	180 mm
Gewicht	11,3 kg
Hauptfunktion	Verbreiterung des Sägetischs CS 50 EB oder der Basiseinheit CMS-GE um 481 mm
Hauptmaterial	Aluminium und Stahl
Klappbare Füße	Ja, mit Höhenverstellung
Arbeitsfläche	Eben und waagerecht
Stromversorgung	Keine Stromversorgung (mechanisches Zubehör)
Bestimmungsgemäße Verwendung	Verbreiterung des Sägetischs für FESTOOL Kreissäge
Sicherheitshinweise	Auf stabiler Oberfläche platzieren, nicht überlasten, nicht als Leiter verwenden
Montage	Füße ausklappen, Verbreiterung in die Nut des Moduls schrauben, Profilnut ausrichten
Demontage	Umkehr der Montage
Höhenverstellung	Über die Endkappen der Füße
Pflege und Reinigung	Regelmäßig Späne und Abfälle entfernen, Boden frei von Hindernissen halten
Reparierbarkeit	Ersatzteile über FESTOOL erhältlich
REACH-Konformität	Siehe www.festool.com/reach

Häufig gestellte Fragen - VB-CMS-CS50 FESTOOL

Welche Maße hat der Tisch VB-CMS-CS50?

Die Außenmaße betragen 773 mm x 481 mm. Die Höhe mit klappbaren Füßen beträgt 900 mm, ohne Füße 180 mm.

Wie schwer ist die Verbreiterung VB-CMS-CS50?

Das Gewicht beträgt 11,3 kg.

Wozu dient diese Tischverbreiterung?

Sie dient der Verbreiterung des Sägetischs der CS 50 EB oder der Basiseinheit CMS-GE um 481 mm.

Wie montiere ich die Verbreiterung VB-CMS-CS50?

Klappen Sie die Füße aus, indem Sie die Drehknöpfe öffnen, setzen Sie dann die Verbreiterung von oben in die Nut des Moduls CMS-GE/CS 50 EB. Achten Sie auf die Ausrichtung der Profilnut und ziehen Sie die Schrauben fest.

Kann die Höhe des Tisches eingestellt werden?

Ja, die Höhe der Füße kann durch Drehen der Endkappen verändert werden, um eine ebene Oberfläche zu gewährleisten.

Was sind die wichtigen Sicherheitshinweise?

Stellen Sie den Tisch auf eine stabile, ebene und waagerechte Oberfläche. Überlasten Sie ihn nicht und verwenden Sie ihn nicht als Leiter oder Gerüst.

Wie richtet man die Profilnut nach der Montage aus?

Montieren Sie den Winkelanschlag so, dass er sowohl den Sägetisch als auch die Verbreiterung berührt. Öffnen Sie die Schrauben, fixieren Sie den Anschlag in der richtigen Position und ziehen Sie die Schrauben wieder fest.

Benötigt die Verbreiterung eine Stromversorgung?

Nein, es ist ein mechanisches Zubehör ohne Stromversorgung.

Wie pflege ich den Tisch VB-CMS-CS50?

Achten Sie darauf, dass der Boden rundum sauber und frei von Spänen ist. Reinigen Sie regelmäßig die Schnittreste.

Wo finde ich Ersatzteile?

Ersatzteile sind bei FESTOOL und autorisierten Händlern erhältlich.

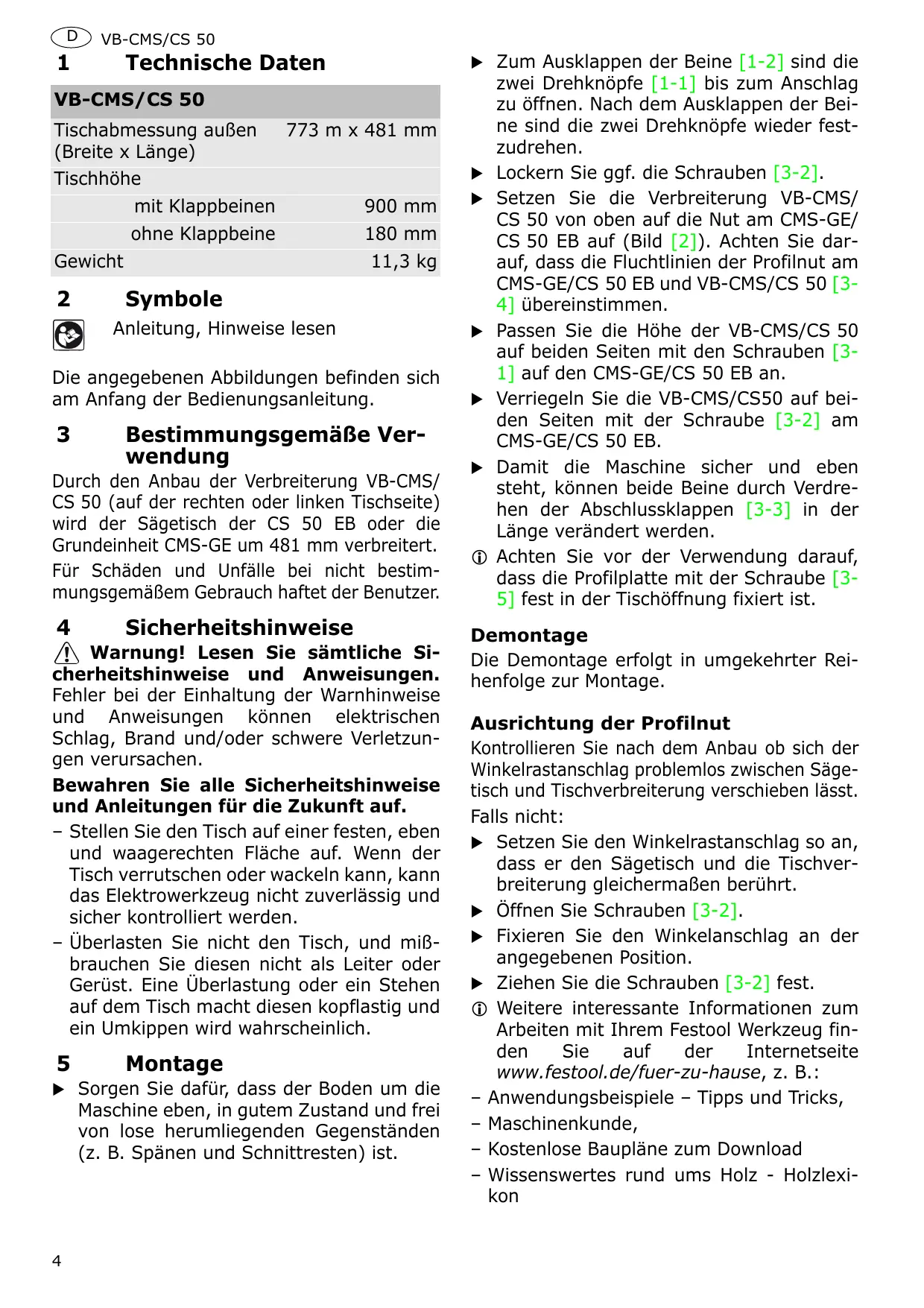

BEDIENUNGSANLEITUNG VB-CMS-CS50 FESTOOL

VB-CMS/CS 50
Tischabmessung außen (Breite x Länge)	773 m x 481 mm
Tischmöhe
mit Klappbeinen	900 mm
ohne Klappbeine	180 mm
Gewicht	11,3 kg

2 Symbole

Anleitung, Hinweise lessen

Die angegebenen Abbildungen befinden sich am Anfang der Bedienungsanleitung.

3 Bestimmungsgemäß Verwendung

Durch den Anbau der Verbreiterung VB-CMS/CS 50 (auf der rechten oder linken Tischseite) wird der Sägetisch der CS 50 EB oder die Grundeinheit CMS-GE um 481 mm verbreitet. Für Schaden und Unfälle bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

4 Sicherheitshinweise

! Warning! Lesen Sie samtliche Sicherheitshinweise und Anweisungen. Fehler bei der Einhaltung der Warnhinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anleitungen für die Zukunft auf.

• Stellen Sie den Tisch auf einer festen, eben und waagerechten Fläche auf. Wenn der Tisch verrutschen oder wackeln kann, kann das Elektrowerkzeug nicht zuverlässig und sicher kontrolliert werden.
• Überlasten Sie nicht den Tisch, und mißbrauchen Sie diesen nicht als Leiter oder Gerüst. Eine Überlastung oder ein Stehen auf dem Tisch macht diesen kopflastig und ein Umkippen wird wahrscheinlich.

5 Montage

Sorgen Sie damit, dass der Boden um die Maschine eben, in gutem Zustand und frei von lose herumliegenden Gegenständen (z. B. Spanen und Schnittresten) ist.

Zum Ausklappen der Beine [1-2] sind die zwei Drehknöpfe [1-1] bis zum Anschlag zu öffnen. Nach dem Ausklappen der Beine sind die zwei Drehknöpfe wieder festzudrehen.
Lockern Sie ggf. die Schrauben [3-2].
- Setzen Sie die Verbreiterung VB-CMS/CS 50 von oben auf die Nut am CMS-GE/CS 50 EB auf (Bild [2]). Achten Sie daraufauf, dass die Fluchtlinien der Profilnut am CMS-GE/CS 50 EB und VB-CMS/CS 50 [3-4] übereinstimmen.
Passen Sie die Höhe der VB-CMS/CS 50 auf beiden Seiten mit den Schrauben [3-1] auf den CMS-GE/CS 50 EB an.
Verriegeln Sie die VB-CMS/CS50 auf beiden Seiten mit der Schraube [3-2] am CMS-GE/CS 50 EB.
Damit die Maschine sicher und eben steht, konnen beide Beine durch Verdrehen der Abschlussklappen [3-3] in der Länge verändert werden.
① Achten Sie vor der Verwendung darauf, dass die Profilplatte mit der Schraube [3-5] fest in der Tischöffnung fixiert ist.

Demontage

Die Demontage erfolgt in umgekehrter Reihenfolge zur Montage.

Ausrichtung der Profilnut

Kontrollieren Sie nach dem Anbau ob sich der Winkelrastanschlag problemlos zwischen Sägetisch und Tischverbreiterung verschiebenlässt. Falls nicht:

• Setzen Sie den Winkelrastanschlag so an, dass er den Sägetisch und die Tischverbreiterung gleichermaßen berührt.
  Offnen Sie Schrauben [3-2].
  Fixieren Sie den Winkelanschlag an der angegebenen Position.
  Ziehen Sie die Schrauben [3-2] fest.

(1) Weitere interessante Informationen zum Arbeitsmen mit Ihr Frem Feststool Werkzeug finden Sie auf der Internetseite www.festool.de/fuer-zu-hause, z. B.:

• Anwendungsbeispiele - Tipps und Tricks,
• Maschinenkunde,
• Kostenlose Baupläne zum Download
• Wissenswertes rund ums Holz - Holzlexikon

REACH für Festool Produkte, deren Zubehör und Verbrauchsmaterial:

REACH ist die seit 2007 in ganz Europa gültige Chemikalienverordnung. Wir als „nachgeschalteter Anwender“, also als Hersteller von Erzeugnissen sind uns unserer Informationspflicht unseren Kunden gegenüber bewusst.

Um Sie immer auf dem neuesten Stand halten zu konnen und über mögliche Stoffe der Kandidatenliste in unseren Erzeugnissen zu informieren, haben wir folgende Website für Sie eingerichtet:

www.festool.com/reach
