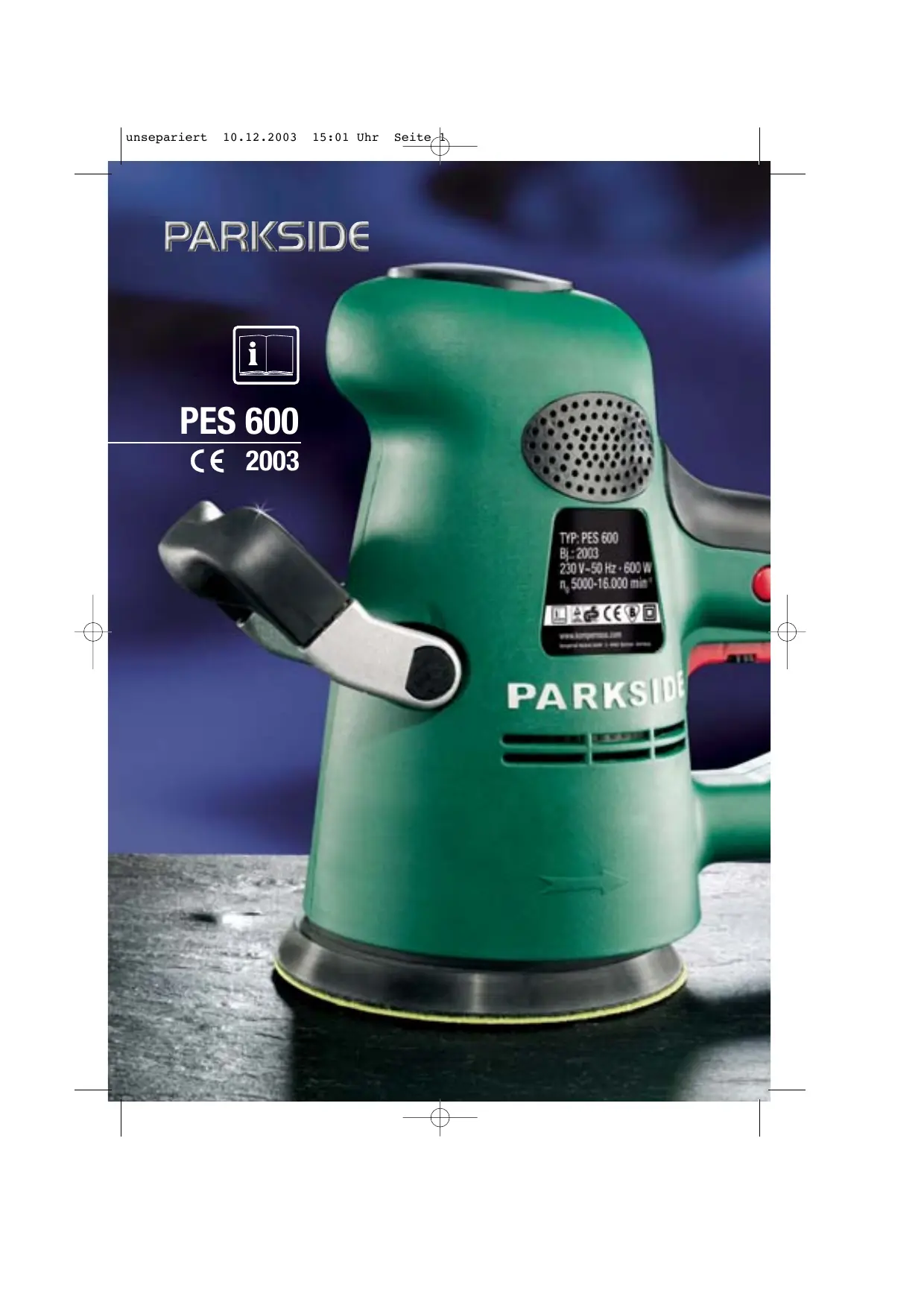

MODE D'EMPLOI KH 3120 RANDOM ORBITAL SANDER PARKSIDE

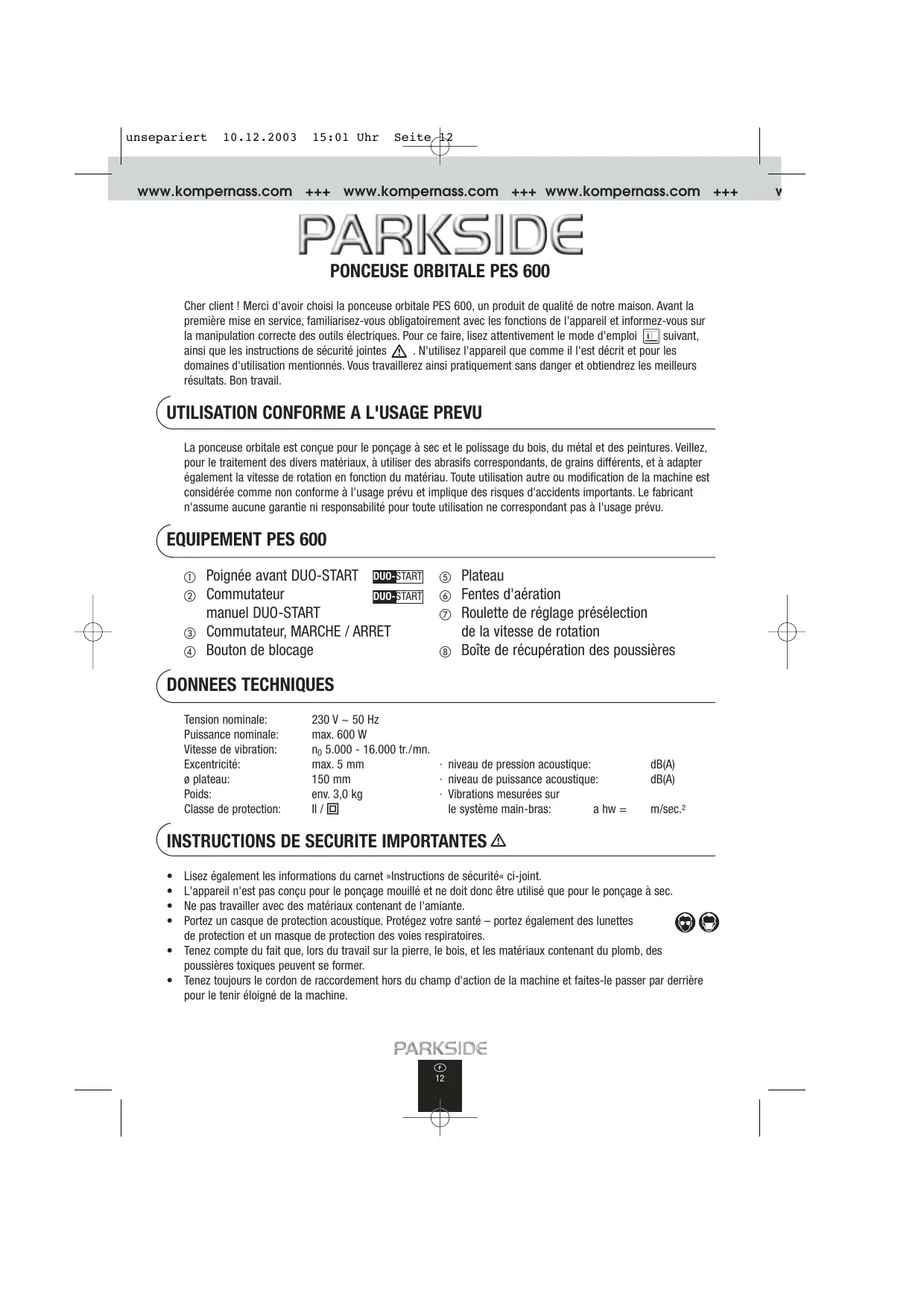

Cher client! Merci d'avoir choisi la ponceuse orbitale PES 600, un produit de qualité de notre maison. Avant la première mise en service, familiarisez-vous obligatoirement avec les fonctions de l'appareil et informez-vous sur la manipulation correcte des outils électriques. Pour ce faire, lisez attentivement le mode d'emploi suivant, ainsi que les instructions de sécurité jointes. N'utilisez l'appareil que comme il est décrit et pour les domaines d'utilisation mentionnés. Vous travaillerez ainsi pratiquement sans danger et obtiendrez les meilleurs résultats. Bon travail.
La ponceuse orbitale est conçue pour le ponçage à sec et le polissage du bois, du métal et des peintures. Veillez, pour le traitement des divers matériaux, à utiliser des abrasifs correspondants, de grains différents, et à adapter également la vitesse de rotation en fonction du matériel. Tout usage autre ou modification de la machine est considéré comme non conforme à l'usage prévu et implique des risques d'accidents importants. Le fabricant n'assume aucune garantie ni responsabilité pour toute utilisation ne correspondant pas à l'usage prévu.
① Poignée avant DUO-START ② Commutateur manuel DUO-START ③ Commutateur, MARCHE / ARRET ④ Bouton de blocage
DUO-START
DUO-START
Plateau (6) Fentes d'aération ⑦ Roulette de réglage préselection de la vitesse de rotation ⑧ Boîte de récupération des poussières
Donnees techniques
Tension nominale: 230V ~ 50Hz
Puissance nominale: max. 600W
Vitesse de vibration: n_0 5.000 - 16.000 tr./mn.
Excentricité: max. 5 mm
Poids: env. 3,0 kg
Classe de protection: II /
- niveau de pression acoustique: dB(A)
- niveau de puissance acoustique: dB(A) Vibrations mesurées sur
Le système main-bras : ahw = m/sec²
Instructions de sécurité importantes
- Lisez également les informations du carnet « Instructions de sécurité » ci-joint. L'appareil n'est pas conçu pour le ponçage mouillé et ne doit donc être utilisé que pour le ponçage à sec.
- Ne pas travailler avec des matériaux contenant de l'amiant.
- Portez un casque de protection acoustique. Protégez votre santé - portez également des lunettes de protection et un masque de protection des voies respiratoires.
- Tenez compte du fait que, lors du travail sur la pierre, le bois, et les matériaux contenant du plomb, des poussières toxiques peuvent se former.
- Tenez toujours le cordon de raccordement hors du champ d'action de la machine et faites-le passer par derrière pour le tener éloigné de la machine.
- Si le cordon de raccordement est endommagé, il doit être remplacé par un cordon spécial, disponible chez le fabricant ou auprès de son SAV.
Montage ou remplacement de l'abrasif
Avant tous travaux au niveau de l'appareil, débranchez la prise. La ponceuse orbitale dispose d'une fixation auto-agrippante permettant un montage ou un remplacement simple et rapide des abrasifs.
Avis: avant de mettre un nouvel abrasif en place, nettoyez le plateau ⑤ afin d'éliminer les poussières et salissures. Veillez à ce que les orifices de l'abrasif correspondent à ceux du plateau ⑤. Vous assurerez ainsi une aspiration maximale des poussières.
Des matériaux différents nécessitent des grains différents ; pour savoir quels grains sont adaptés pour les différents travaux, consultez nos recommandations sans engagement au chapitre «Informations relatives au travail, trucs et astuces».
Tenez compte de la tension du secteur! La tension doit correspondre aux données de la plaque signalétique de l'appareil (les appareils pour un courant de 230 V peuvent également être branchés sur 220 V).
Preselection de la vitesse de rotation:
Veuillez régler la vitesse de rotation voulue selon les besoins à l'aide de la roulette de réglage ⑦. Le travail sur des matériaux différents impliquant des vitesses de rotation différentes, consultez au chapitre «Trucs et astuces» les réglages recommandés pour les exemples d'utilisation.
Mise en MARCHE et a l'arret, fonctionnement continu:
Mise en marche de l'appareil:
MISE A L'ARRET DE L'APPAREIL:
FONCTIONNEMENT CONTINU MARCHE:
FONCTIONNEMENT CONTINU ARRET:
Appuyez sur le commutateur MARCHE/ARRET ③.
Relâchez le commutateur MARCHE/ARRET ③.
Appuyez sur le commutateur MARCHE/ARRET ③ et bloquez-le à l'aide du bouton de blocage ④.
Appuyez sur le commutateur MARCHE/ARRET ③ et relâchez-le.
Reglage de puissance DOUBLE: duo-start
La technique DUO-START permet un enlèvement important et vous offre deux modes de travail. Selon l'utilisation, les deux poignées vous permettent une répartition optimale de la force, ainsi qu'une manipulation sûre. Travailliez soit avec la poignée avant ① soit avec la poignée ②. Vous pouvez modifier la position de la poignée avant ① à l'aide de la vis à molette située sur le côté droit.
Vitesse de rotation reduite en COURSE a VIDE:
L'appareil dispose d'un dispositif de réduction de la vitesse de rotation en course à vide. La pleine puissance de la vitesse de rotation préselectionnée n'est activée que lorsque l'on appuie l'appareil sur la surface à traiter ou lors du travail sur le matériel. Ceci permet de poser l'appareil sans danger sur le matériel et assure un démarrage en douceur de la ponceuse orbitale.
Mettez toujours la ponceuse orbitale en marche avant de la mettre en contact avec le matériel, puis posez l'appareil sur la pièce à traiter.
Une FAIBLE pression SUFFIT
Travaillerez toujours avec une pression la plus faible possible. Le poids propre de la ponceuse suffit parfaitement.
pour obtenir de bons résultats. De plus, cette façon de travailler réduit l'usure de l'abrasif, la surface de la pièce devient plus lisse et la consommation d'énergie est plus faible.
Le rendement d'enlèvement et la qualité de la surface sont fonction de la vitesse de rotation et du grain de l'abrasif (voir également le tableau au chapitre «Informations relatives au travail, trucs et astuces»). De manière générale : plus la vitesse de rotation est élevée, plus l'enlèvement est important et plus la surface poncée est fine.
- Aspiration des poussieres avec la boite de recuperation des poussieres
Faites glisser la boîte de récupération des poussières ⑧ sur l'orifice à adaptateur au dos de l'appareil. Avis: pour assurer une puissance d'aspiration optimale, vider souvent et à temps la boîte de récupération des poussières et tapez dessus pour bien la vider.
Aspiration des poussieres avec un aspirateur
Pour aspirer les poussières avec un aspirateur, utilisez l'adaptateur correspondant. Raccordez l'adaptateur à l'extrémité du tuyau flexible de votre aspirateur et placez-le sur le manchon au niveau de l'appareil.
Maintenance et nettoyage
- Nettoyez régulièrement l'appareil, de préférence toujours immédiatement après le travail.
- Veillez à ce qu'aucuns liquides ne pénètrent à l'intérieur de l'appareil. Pour le nettoyage du boîtier, utilisez un chiffon doux. N'utilisez en aucun cas de l'essence, des solvants ou des produits nettoyants attaquant le plastique.
- Veillez à ce que les fentes d’aération soient toujours libres et propres.
- Faites évoluer la ponceuse par mouvements parallèles, circulaires ou alternativement longitudinaux et transversaux.
- Ne pas presser sur la ponceuse. Les abrasifs s'encrassent et l'enlèvement se dégrade.
- Nettoyez de temps à autres l'abrasif avec l'aspirateur.
- La sélection de la vitesse de rotation et du grain d'abrasif corrects vous permet de déterminer le rendement d'enlèvement et donc le résultat de votre travail.
- Ne poncez jamais des matériaux différents avec le même abrasif (par exemple du bois puis du métal).
- Vous n'obtiendrez de bons résultats et ne prendrez soin de votre machine qu'avec des abrasifs en parfait état.
| Matériau/domaine de travail | Ponçage grossier/grain | Ponçage fin/grain | Présélection de la vitesse de rotation |
| Bois tendre | 60 | 240 | élevée (▲ +) |
| Bois dur | 60 | 180 | élevée (▲ +) |
| Ponçage de peintures | 180 | 400 | faible (— ▲) |
| Elimination de peintures/vernis | 40 | 80 | moyenne à élevée |
| Plastiques | 120 | 240 | faible à moyenne |
| Métaux non ferreux (par exemple aluminium) | 80 | 240 | moyenne à élevée |
| Acier | 60 | 240 | moyenne à élevée |
Il s'agit là de données et de recommandations engagement. Testez également lors du travail dans la pratique les grains et les vitesses de rotation respectivement adaptés !
Vous trouverez également d'autres conseils pratiques sur les appareils électriques dans le carnet Instructions de sécurité ci-joint.
Sous réserve de modifications techniques dans l'intérêt d'une poursuite du développement de l'appareil.
Elimination
L'emballage se compose à 100% de matériel écologiques, que vous pouvez éliminer par l'intermédiaire des centres de recyclage locaux.
Pour les possibilités d'élimination des appareils électroménagers usagés, renseignez-vous auprès de votre commune.
Nous soussignés, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Allemagne, déclarons par la présente que ce produit satisfait aux directives CE suivantes :
Directive machine:
(98/37 CE)
Compatibilité électromagnétique:
La garantie est de 3 ans à compter de la date d'achat. L'appareil a été produit avec soin et contrôlé consciencieusement avant la livraison. Si, contre toute attente, il devait se produire des défauts de fonctionnement, envoyez l'appareil dans son emballage d'origine, accompagné du bon de caisse à l'adresse S. A. V. valable pour votre pays. Les endommagements résultant d'une utilisation inadéquate et les pièces à usure ne sont pas couverts par la garantie.
SOFIM·9, rue Petits Hôtels·75010 Paris
Tel.: 01 47 70 66 66 · Fax: 01 47 70 11 42
e-mail: support.fr@kompernass.com
La garantie est de 3 ans à compter de la date d'achat. L'appareil a été produit avec soin et contrôlé consciencieusement avant la livraison. Si, contre toute attente, il devait se produire des défauts de fonctionnement, envoyez l'appareil dans son emballage d'origine, accompagné du bon de caisse à l'adresse S. A. V. valable pour votre pays. Les endommagements résultant d'une utilisation inadéquate et les pièces à usure ne sont pas couverts par la garantie.
