BRUKSANVISNING KH 3120 RANDOM ORBITAL SANDER PARKSIDE

Användar- och Säkerhetsanvisning Sidan

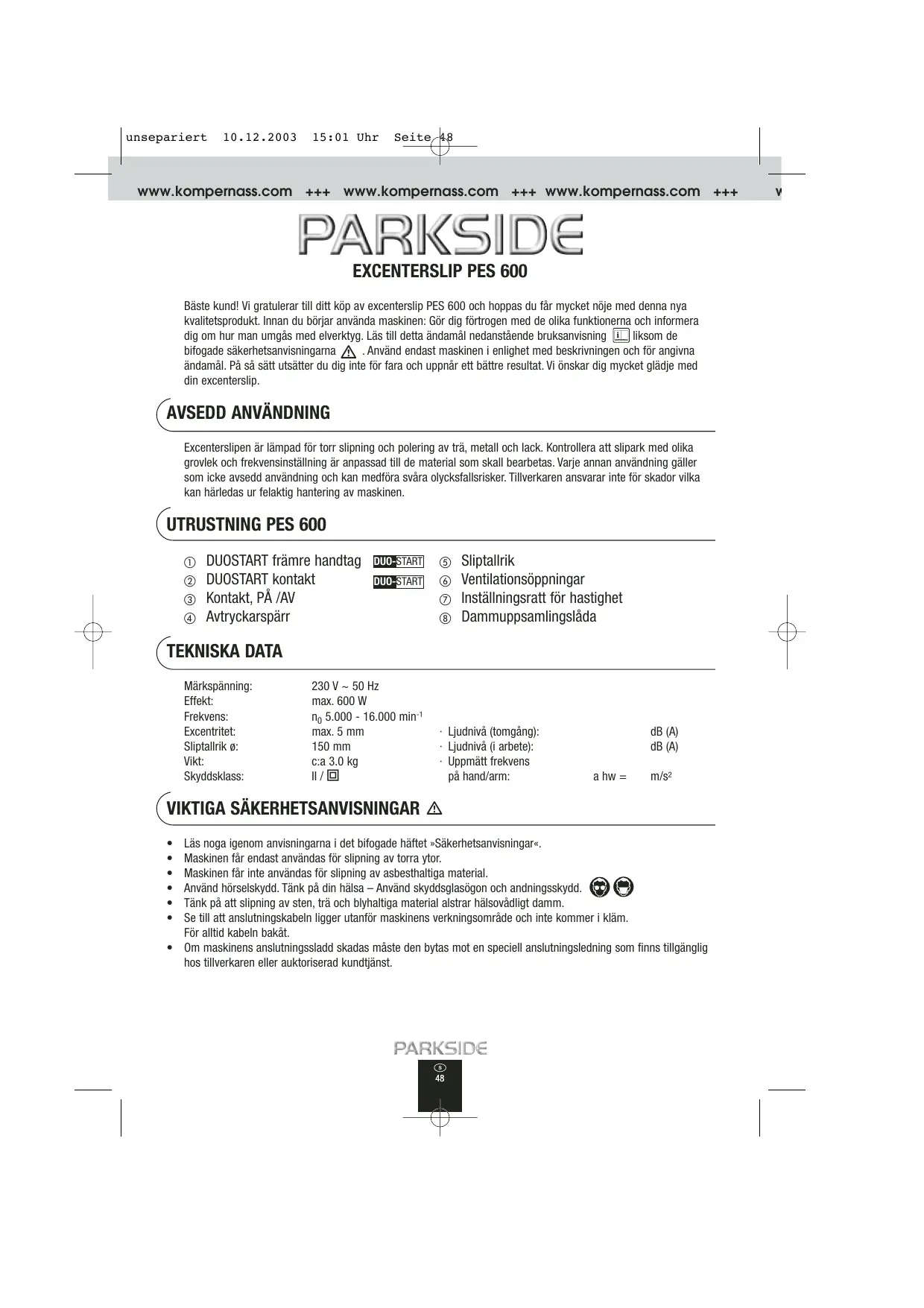

15:01 Uhr Seite 48 www.kompernass.com +++ www.kompernass.com +++ www.kompernass.com +++ EXCENTERSLIP PES 600 Bäste kund! Vi gratulerar till ditt köp av excenterslip PES 600 och hoppas du får mycket nöje med denna nya kvalitetsprodukt. Innan du börjar använda maskinen: Gör dig förtrogen med de olika funktionerna och informera dig om hur man umgås med elverktyg. Läs till detta ändamål nedanstående bruksanvisning liksom de bifogade säkerhetsanvisningarna . Använd endast maskinen i enlighet med beskrivningen och för angivna ändamål. På så sätt utsätter du dig inte för fara och uppnår ett bättre resultat. Vi önskar dig mycket glädje med din excenterslip.

Excenterslipen är lämpad för torr slipning och polering av trä, metall och lack. Kontrollera att slipark med olika grovlek och frekvensinställning är anpassad till de material som skall bearbetas. Varje annan användning gäller som icke avsedd användning och kan medföra svåra olycksfallsrisker. Tillverkaren ansvarar inte för skador vilka kan härledas ur felaktig hantering av maskinen. UTRUSTNING PES 600

Sliptallrik Ventilationsöppningar Inställningsratt för hastighet Dammuppsamlingslåda TEKNISKA DATA Märkspänning: Effekt: Frekvens: Excentritet: Sliptallrik ø: Vikt: Skyddsklass: 230 V ~ 50 Hz max. 600 W n0 5.000 - 16.000 min-1 max. 5 mm 150 mm c:a 3.0 kg II /

• Ljudnivå (i arbete):

Läs noga igenom anvisningarna i det bifogade häftet »Säkerhetsanvisningar«. Maskinen får endast användas för slipning av torra ytor. Maskinen får inte användas för slipning av asbesthaltiga material. Använd hörselskydd. Tänk på din hälsa – Använd skyddsglasögon och andningsskydd. Tänk på att slipning av sten, trä och blyhaltiga material alstrar hälsovådligt damm. Se till att anslutningskabeln ligger utanför maskinens verkningsområde och inte kommer i kläm. För alltid kabeln bakåt.

• Om maskinens anslutningssladd skadas måste den bytas mot en speciell anslutningsledning som finns tillgänglig hos tillverkaren eller auktoriserad kundtjänst.

Dra alltid ut nätkontakten när maskinen inte skall används. Excenterslipen har ett självhäftande system för snabb och enkel montering eller byte av slipark. Tips: Rengör och ta bort allt damm och smuts från sliptallriken innan du byter slipark. Kontrollera att hålen i sliparket passar i sliptallrikens hål. Därmed garanteras maximal dammuppsamling. Olika material behöver olika slipgrovlek. Se »Arbetsanvisninar, tips och tricks«, här hittar du rekommendationer för grovlek och material. ANVÄNDNING Kontrollera nätspänningen. Nätspänningen och uppgifterna på tillverkningsskylten måste överensstämma (maskiner märkta med 230 V kan även anslutas till 220 V). VÄLJA HASTIGHET: Ställ in önskad hastighet/önskat varvtal med varvtalsratten . I avsnittet »Tips och Tricks« finns rekommenderade hastigheter/frekvenser för arbeten i olika material. PÅ/ AV, KONTINUERLIG ANVÄNDNING: STARTA MASKINEN: STÄNGA AV MASKINEN: Tryck på kontakten PÅ /AV . Släpp kontakten PÅ /AV igen KONTINUERLIG ANVÄNDNING: Tryck på kontakten PÅ/AV och tryck samtidigt in avtryckarspärren . KONTINUERLIG DRIFT AV: Tryck på kontakten PÅ /AV igen och släpp den.

DUBBEL EFFEKTREGULERING DUO-START

DUOSTART-tekniken ger hög slipförmåga och erbjuder två olika arbetssätt. Beroende på användning ger de båda handtagen optimal kraftfördelning och ett säkert grepp. Arbeta antingen med det främre handtaget eller med handtaget . Det främre handtaget kan justeras med hjälp av en vingmutter på höger sida. REDUCERAT TOMGÅNGSHASTIGHET: Maskinen har en reducering för tomgångshastigheten. När maskinen pressas mot underlaget aktiveras den fulla effekten till inställd hastighet. Detta möjliggör säkrare ansats till materialet och mjukare uppstart vid bearbetningen. ARBETSANVISNINGAR Starta alltid excenterslipen innan du sätter den mot till materialet.

ETT LÄTT SLIPTRYCK RÄCKER

Arbeta med minsta möjliga tryck. Excenterslipens egenvikt räcker för goda slipresultat. Dessutom skonar du slitaget på sliparket, arbetsstyckets yta blir finare och energiförbrukningen minskar.

Avverkningen och ytans kvalitet beror på arkets hastighet och grovlek (se även kapitel »Arbetsanvisningar, tips och tricks«). I princip gäller: Ju högre varvtal/hastighet, desto högre avverkning och finare slipyta.

15:01 Uhr Seite 50 www.kompernass.com +++ www.kompernass.com +++ www.kompernass.com +++ SUGA DAMM

• DAMMUPPSAMLING MED DAMMUPPSAMLINGSLÅDA Skjut in dammuppsamlingslådan i öppningen på maskinens baksida. Tips: Töm uppsamlingslådan ofta och skaka ur den för att uppnå bästa uppsamlingsförmåga.
• DAMMUPPSAMLING MED DAMMSUGARE Använd adaptern för dammsugare. Sätt ihop adaptern med dammsugarmunstycket och sätt fast på därför avsedd plats på maskinen.

UNDERHÅLL OCH RENGÖRING

1. Rengör rxcenterslipen regelbundet, helst efter varje användning.

2. Se till att inte vatten eller vätskor kommer in i maskinens inre. Använd därför en fuktad trasa vid rengöring av

maskinen. Undvik under alla förhållanden bensin, lösningsmedel eller medel som angriper plast.

3. Ventilationsöppningar måste alltid hållas öppna och rena.

Arbeta med maskinen parallellt, med cirklande rörelser eller omväxlande på längden och tvären. Tryck inte ner maskinen. Sliparket förbrukas snabbare och därmed minskar slipresultatet. Rengör ibland sliparket med dammsugare. Korrekt hastighet och korrekt grovlek för sliparket ger bästa resultat. Slipa aldrig olika material med samma slipark (t.ex. trä och sedan metall). Använd endast felfria slipark för bästa slipresultat och för att skona maskinslitage. Material / arbetsområde Mjukt trä Hårt trä Ytslipa lack Ta bort färg/lack Plast Metall. inte järn (t.ex. alu.) Stål Grovslipning/grovlek Finslipning/grovlek

Varvtal högt ( +) högt ( +) lågt medel till högt lågt till medel medel till högt medel till högt Detta är icke bindande uppgifter och rekommendationer. Pröva dig fram vilka grovlekar och hastigheter som passar bäst för användningen. Fler praktiska tips för elektriska maskiner finns i häftet »Säkerhetsanvisningar«. Rätt till tekniska ändringar för fortsatt produktutveckling förbehålles.

15:01 Uhr Seite 51 www.kompernass.com +++ www.kompernass.com +++ www.kompernass.com +++ AVFALLSHANTERING Förpackningen består av 100% miljövänligt material som kan avfallshanteras vid lokala återvinningsställen. Informera dig om avfallshantering av uttjänta elverktyg hos din kommun. KONFORMITETSDEKLARATION Vi, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Tyskland, förklarar härmed att denna produkt överensstämmer med följande EU-riktlinjer: Maskindirektiv: Maskindirektiv /EU-Lågspänningsdirektiv: Elektromagnetisk kompatibilitet: 98/37 EU 73/23 EU, 93/68 EU 89/336 EU, 92/31 EU, 93/68 EU Maskintyp/Typ: Excenterslip PES 600 Bochum, 31.07.2003 Hans Kompernaß – Verkställande Direktör-
