Nimellisteho	600 W
Syöttöjännite	230 V ~ 50 Hz
Kierrosnopeus tyhjäkäynnillä (säädettävä)	5 000 - 16 000 kierrosta/min
Hiomalevyn halkaisija	150 mm
Epäkeskisyys (kiertoliike)	5 mm
Paino	3,0 kg
Sähköinen suojausluokka	II (kaksoiseristys)
Levyjen kiinnitys	Velcro (itsekiinnittyvä)
Pölynkeräys	Integroitu keräyslaatikko
Käsittelyjärjestelmä	DUO-START (2 kokoonpanoa)
Koneistettavat materiaalit	Puu, metalli, maali, lakka
Sallittu hiomatyyppi	Vain kuivahionta

Usein kysytyt kysymykset - KH 3120 RANDOM ORBITAL SANDER PARKSIDE

Mihin PARKSIDE KH 3120 PES 600 epäkeskohiomakonetta käytetään?

Epäkeskohiomakone KH 3120 (PES 600) on suunniteltu kuivahiontaan ja kiillotukseen puu-, metalli- ja maali/lakkapinnoille. Sen yhdistetty epäkeskoliike estää pyörrejäljet ja antaa tasaisemman pinnan kuin perinteinen pyörivä hiomakone.

Mitkä ovat PES 600:n tärkeimmät tekniset ominaisuudet?

Kone tuottaa jopa 600 W nimellistehoa, ja sen tyhjäkäyntinopeutta voidaan säätää 5 000 - 16 000 r/min välillä. Laikan halkaisija on 150 mm, epäkeskoliike on 5 mm, ja laitteen paino on noin 3,0 kg. Se toimii 230 V ~ 50 Hz verkkovirralla.

Kuinka kiinnittää tai vaihtaa hiomalaikka PES 600:lle?

Laikat kiinnitetään tarrakiinnityksellä 150 mm laikkaan: irrota vanha laikka ja kiinnitä uusi. Varmista, että laikan reiät ovat kohdakkain laikan reikien kanssa, jotta pölynkeräys toimii tehokkaasti.

Kuinka säätää hiomanopeutta?

Nopeutta säädetään koneen rungon säätöpyörällä 5 000 - 16 000 r/min välillä. Valitse matala nopeus herkille materiaaleille (pehmeä puu, tuore lakka) ja korkea nopeus koville pinnoille tai aineen poistoon.

Kuinka tyhjentää pölynkerääjä?

Irrota pölynkerääjä, avaa se ja tyhjennä sen sisältö suljettuun roskakoriin. Puhdista suodatin säännöllisesti, jotta imuteho pysyy tehokkaana. Käytä hengityssuojainta tätä tehdessäsi.

Mitä materiaaleja voidaan käsitellä KH 3120 PES 600:lla?

Käyttöohje sallii puun, metallin ja maalattujen tai lakattujen pintojen kuivahionnan. Huomio: Märkähiominen on kielletty. Vältä asbestia sisältäviä tai vaarallisia aineita.

Miksi hiomakone värisee epänormaalisti?

Ylimääräinen värinä osoittaa yleensä huonosti keskitetyn, vaurioituneen tai osittain irronneen laikan. Tarkista, että laikka on tasaisesti ja kunnolla kiinnitetty tarrakiinnityslaikalle. Jos laikka on kulunut tai vääntynyt, vaihda se.

Hiomakone ylikuumenee ja pysähtyy, mitä tehdä?

Moottori on lämpösuojattu: ylikuumenemisen sattuessa se katkaisee automaattisesti virransyötön. Irrota kone ja anna sen jäähtyä 10-15 minuuttia. Tarkista, etteivät ilmanvaihtoaukot ole pölyn tukkeamia.

Mikä raekoko hiomalaikalle valitaan työn mukaan?

Käytä karkeutta 40-80 merkittävään aineen poistoon (vanha maali, raakapuu), karkeutta 120-180 välivaiheen hiontaan ja karkeutta 220-400 viimeistelyyn. Etene aina karkeimmasta hienoimpaan välttääksesi syvät naarmut.

Kuinka huoltaa KH 3120 hiomakonetta sen käyttöiän pidentämiseksi?

Puhdista ilmanvaihtoaukot jokaisen käyttökerran jälkeen, tyhjennä pölynkerääjä säännöllisesti ja tarkista tarrakiinnityslaikan kunto. Säilytä laite kosteudelta suojattuna, jotta moottori ja sähkökosketukset pysyvät kunnossa.

Mistä löytää yhteensopivia hiomalaikkoja 150 mm PES 600 laikalle?

Kaikki 150 mm tarrakiinnitteiset laikat (standardi 8 reikää) ovat yhteensopivia. Löydät niitä suurista rautakaupoista sekä varaosien verkkokaupoista kuten spareka.fr tai fixpart.fr.

Mihin KH 3120 DUO-START järjestelmää käytetään?

DUO-START järjestelmä tarjoaa kaksi otteen asettelua samassa koneessa. Tämä mahdollistaa työasennon mukauttamisen käsiteltävän pinnan mukaan (vaakasuora hionta työpajassa tai vähemmän saavutettavissa olevat alueet), tarjoten enemmän mukavuutta ja tarkkuutta pitkissä työsessioissa.

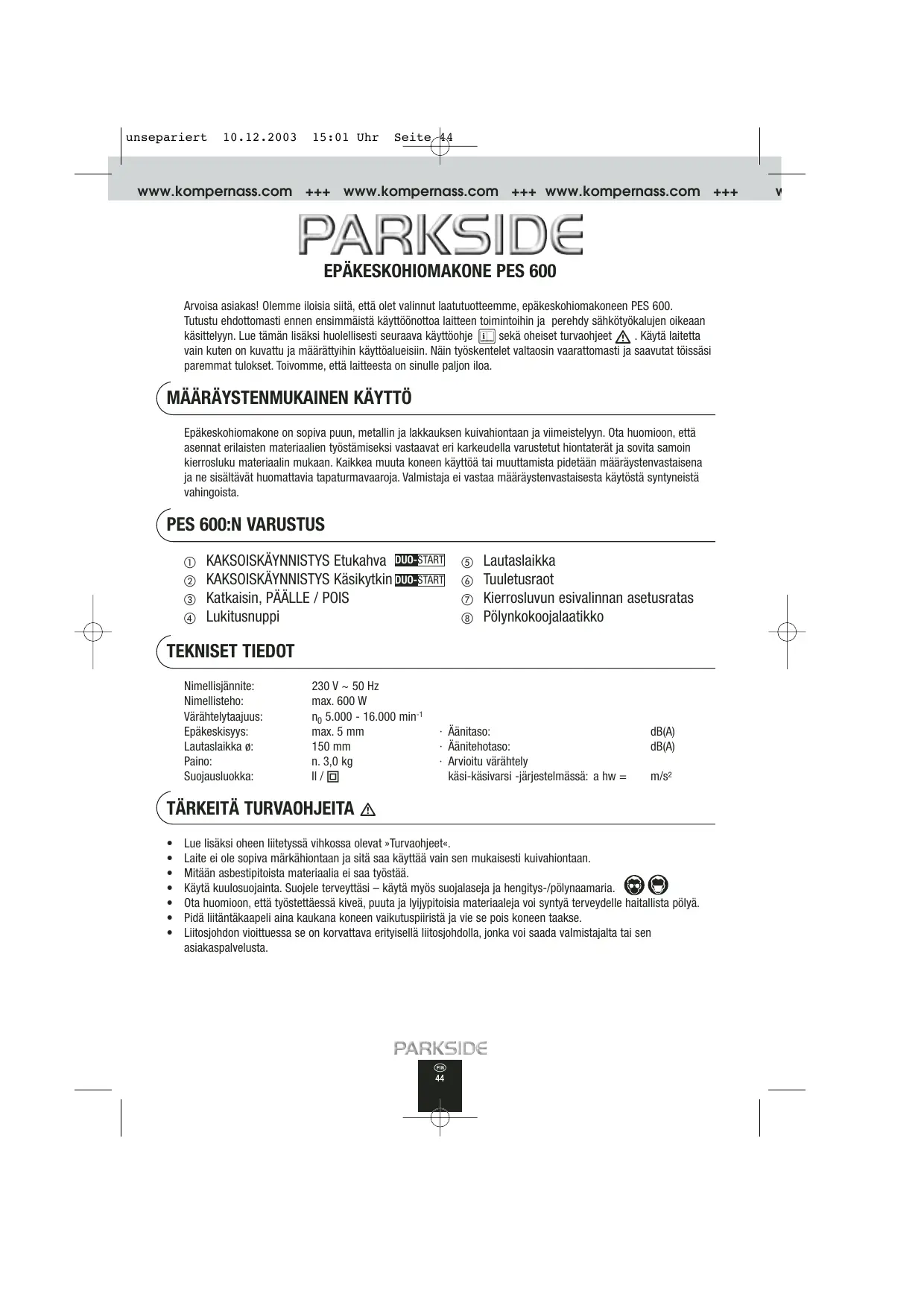

KÄYTTÖOHJE KH 3120 RANDOM ORBITAL SANDER PARKSIDE

Ytiooxyi diokou laivoc :150mm

Arvoisa asiakas! Olemme iloisia siitta, etta olet valinnut lautuotteemme, epakeskohiomakoneen PES 600. Tutustu ehdottomasti ennen ensimmästa käyttoonottoa laitteen toimintoihin ja perehdy sahkötyokalujen oikeaan käsittelyyn. Lue tämän lisäksi huolellistesti seuraava käyttoohje [L] sekä oheiset turvaohje A. Käytä laitetta vain kuten on kuvattu ja märarattyihin käytöalueisiin. Nain työskentelet valtaosin vaarattomasti ja saavutat toissäpi parenmat tulokset. Toivomme, etta laitteesta on sinulle paljon iloa.

MAÄRÄYSTENMUKAINEN KÄYTTO

Epäkeskohiomakone on sopiva puun, metallin ja lakkauksen kuivahiontaan ja viimeistelyyn. Ota huomioon, etta asennat erilaisten materiaalien tyostämiseksi vastaavat eri karkeudella varustetut hontaterät ja sovita samoin kierrosluku materiaalin mukaan. Kaikkea muuta koneen käytöä tai muuttamista pidetään märäystenvastaisena ja ne sisälätvät huomattavia tapatumavaaroja. Valmistaja ei vastaa märäystenvastaisesa käytõsta syntyneista vahingoista.

PES 600:N VARUSTUS

① KAKSOISKÄYNNISTYS Etukahva DUO-START
② KAKSOISKÄYNNISTYS Käskytkin DUO-START
③ Katkaisin, PÄÄLLE / POIS
④ Lukitusnuppi

⑤ Lautaslaikka
⑥ Tuuletsraot
⑦ Kierrosluvun esivalinnan asetusratas
⑧ Polynkokoojalaatikko

TEKNISET TIEDOT

Nimellisjannite: 230V 50Hz

Värähtelytaajuus: n_0 5.000 - 16.000 min^-1

Epakeskisyys: max. 5 mm

Lautslaikka 0: 150 mm

Paino: n. 3,0 kg

Sujoausluokka: II/回

·Aanitaso: dB(A)
- Aänitehotoso: dB(A)
- Arvioitu varähtely

käsi-käsvarsi-järjestelmässa: a hw = m/s²

• Lue lisäksi oheen liitetyssä vihkossa olevat Turvaohjeet.
  Laite ei ole sopiva markahiontaan ja sitaa saa kayttaa vain sen mukaisesti kuivahiontaan.
• Mitään asbestipitoista materiaalia ei saa työstä.
• Käytä kuulosuojainta. Suojele terveyttäsi - käytä myös suojalaseja ja hengitys-/pölyaamaria.
• Ota huomion, etta tyostettaessa kivea, puata ja lyijypitoisia materiaaleja voi syntya terveydelle haitallista polyä.
• Pida liitäntäkaapeli aina kaukana koneen vaikutuspiiristä ja vie se pois koneen taakse.
• Liitosjohdon vioittuessa se on korvattava erityisella liitosjohdolla, jonka voi saada valmistajalta tai sen asiakaspalvelusta.

HIONTATERÄN ASENNUS TAI VAIHTO

Ennen kuin alat tekemään laitteelle mitään vedä pistoke pistokerasiasta. Epäkeskohiomakoneessa on käytettävissā tarratarttuminen, joka mahdollista hiontaterien nopean ja yksinkertaisen asennuksen tai vaihdon. Ohje: Poista ennen uuden hiontaterän kiinnittämistä poly ja lika lautaslaikasta ⑤. Ota huomioon, etta hiontaterän reiät vastaavat lautaslaikan ⑤ reikiä. Siten turvaat maksimaalisen polynimun.

Eri materialiit vaativat erilaiset karkeudet, siita, mika karkeus sopii mihinkin tyostoön, lue ei-sitovina suosituksina kappale Tyostoohjeita, vinkkejä ja niksejä.

KÄYTTO

Noudata syöttöjannitettä! Jännitteen on vastattava laitteen typpikilvessä ilmoitetuja tietoja (laitteet, johin on merkitty 230 V, voidaan kytkeä myös 220 V verkkoon).

KIERROSLUVUN ESIVALITSEMINEN:

Haluttu kierrosluku voidaan esivalita tarpeen mukaan asetuspyorallä ⑦. Katso sen osalta, mihin eri kierrosluvut er i materiaaleja tyostettaesssopivat, kohdan «Vinkkeja ja niksejä« kayttöesimerkeille annetut suositellut asetukset.

KYTEMINEN PÄALLE JA POIS PÄLTA, JATKUVA KÄYTTÖ:

LAITTEEN KYTKEMINEN PÄÄLLE: LAITTEEN KYTKEMINEN POIS: JATKUVA KÄYTTO PÄÄLLE:

Paina PÄÄLLE/POIS -katkaisinta ③ Irrota PÄÄLLE/POIS -katkaisin ③ jällen
Paina PÄÄLLE/POIS -katkaisinta ③ ja lukitse se samanaikaisesti lukitusnuppia ④ painamalla
Paina PÄÄLLE/POIS -katkaisinta ③ ja irrota se jällen

JATKUVA KAYTTO POIS:

2-KERTAINEN TEHONSÄATÖ: KAKSOISKÄYNNISTYS DUO:START

KAKSOISKÄYNNISTYSteknikka saa aikaan suiren hontatyöstön ja tarjooa kaksi eri työmenetelmää. Käytöstärippuen molemmat kahvat mahdollistavat optimaïsen voimien jaon sekä turvallisen käsittellyn. Työskentele joko etukahvalla ① tai kädensjalla ②. Etukahvan ① paikkaa voidaan säätä oikealla puolela olevan siipiruvin avulla.

ALENNETTU JOUTOKÄYNTINOPEUS:

Laitteessa on käytettävissa joutokäytinopeuden kierrosluvunalennus. Vasta laitetta painttaessa tai materialiapintoja tyostettaessesivalitun kierrosluyun tysi teho aktivoitu. Tämahdollistaa vaarattoman asettamisen tyostettavan materiaalin pälle sekä epäkeskohiomakoneen rauhallisen käntyinlähdön.

TYOOHJEET

Käynnistä epäkeskohiomakone aina ennen materiaalikontaktia ja va laite vasta sitten työstkappaleelle.

VAHÄINEN HIONTAPAINE RIITTÄ

Työskentele mahdollisimman vähäisellä hontapaineella. Hiomakoneen omä paino riittäe ehdtottomasti hyviin hontatuloksin.

Säast lisäksi tällä työmenetelmällä biomaterää kulumasta, työstkappaleen pinta tulee kiittävämäksi ja energiankulutus piinenee.

POISTAMINEN JA PINTA

Aineenpoistotehon ja pinnankäsittelyeasteen märää kierrosnopeus ja hiontateran raevahvuus (katso myos taulukkoa kohdasta «Työstöhjeita, vinkkeja ja niksejä«). Periaatteessa pätee: mitä korkeampi kierrosluku, sitä suurempi on aineenpoistaminen ja sitä siistimi on hiontapinta.

PÖLYN POIS IMEMINEN

- POLYN IMEMINEN PÖLYKOKOOJALAATIKOLLA

Työnnä polykokoojalaatikko ⑧ laitteen takaosan adapteriaukkoon.

Ohje: Tyhennä ja kopista pólynkokoojalaatikko usein ja oikea-alkaisesti optimailisen pólynimitehon varmistamiseksi.

PÖLYN IMEMINEN PÖLYNIMURILLA

Käytä polynimirilla polyn imemiseen vastaavaa imuadapteria. Liitä adapterikappale polynimirin letkukappaleeseen ja laita se laitteen istukkaan.

HUOLTO JA PUHDISTUS

1. Puhdista laite saannollisesti, mieluiten aina heti tyon paatyttya.
2. Laitteen sisään ei saa päästä nestsitä. Käytä kotelon puhdistukseen pehmeäa liinaa. Alä missään tapauksessa käytä bensiinä, lioutteita tai puhdistusaineita, jotka syövytävat muovia.
3. Tuuletusreiät on oltava aina vapaina ja puhistettuina.

TYÖSTÖOHJEITA, VINKKEJÄ JA NIKSEJÄ

• Liikuta hiomakonetta yhdensuuntaisesti, pintaa pitkin pyörien tai vuoroittain pitkin ja poikin.
• Älä painsa hiomakonetta lujasti. Hiontaterät kuluvat ja heikentävat siten aineenpoistamista.
• Puhdista hiontatera toisinaan polynimurilla.
• Kierrosluvun oikealla valinnalla ja hiontateran rakeisuudella märätat aineenpoistotehon ja siten myös työn tuloksen.
• Alä miloinkaan hio samalla hiontaterälla erilaisia materiaaleja (esim. puuta ja sihen liittyvää metallia).
  Vain制动omilla hontaterillsa sauvut hyviia hontatuloksia ja sast konetta.

Aine/Työskentelyalue	Karkeahionta/Rakeisuus	Hienohionta/Rakeisuus	Kierrosluvun esivalinta
Pehmeä puu	60	240	korkea (▶+)
Kovapuu	60	180	korkea (▶ +)
Lakan hionate	180	400	matala (─ ◆)
Värin/lakan poistaminen	40	80	keskiverrosta korkeaan
Muovit	120	240	matalasta keskivertoon
Ei-rautametallit (esim. Alu)	80	240	keskiverrosta korkeaan
Teräs	60	240	keskiverrosta korkeaan

Nämä ovat ei-sitovia tieta ja suosituksa. Kokeile myös käytännö tõissä itse, mika rakeiusu ja kierrosluku on optimailisen sopiva! Muita sahkötyokaluja koskevia käytännö vinkkeja lóydä niin ikaan oheisesta vihkosta >Turvaohjeet.

Pidatamme oikeudet teknisin mutoksiin jatkokehittelya silmall pitäen.

JATEHUOLTO

Pakkaus koostuu 100% :sti ympäristöystävallisista materiaaleista, jotka voidaan havittä paikallsissa kieratyspaikoissa.

Loppuunkäytetyjen sähkötyökalujen havitysmahdollisuudet on sytä selvittä paikallsila viranomaisila tai kunnan- tai kaupunginhallituksetla.

YHDENMUKAIUSUVSAKUUTUS

Me, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Germany, vakuutamme taten tamän tuotteen olevan yhdenmukainen seuraavien EU-direktivien kanssa:

Konedirektiivi:

(98/37 ETY)

EU-pienjannitedirektivi:

Sähkömagneettinen yhteensopivuus:

Saat talle laitteelle 3 vuoden takuun ostpäävästa alkaen. Laite on valmistetu huolellisesti ja tarkistetu tunnollisesti ennen toimitusta. Jos kutenkin ilmenee toimintavirheitä, laheta laite alkuperäispakkauksessa yhdessä ostokuitin kanssa mainittuun maasi huoltopalveluun. Vauriot, jotka johtuvat epääasianmukaisesta käsittelystä ja kulutososat eivat kuulu takuun pirinin.

Railmit OY · Petajäksentie 19·FIN - 26100 Rauma
