MODE D'EMPLOI BT-DH 1600 EINHELL

Art.-Nr.: 41.390.67

I.-Nr.: 01019

BT-DH 1600

Avertissement – Lisez ce mode d'emploi pour diminuer le risque de blessures

Portez une protection de l'ouie.

L'exposition au bruit peut entraîner une perte de l'ouie.

Portez un masque anti-poussière.

Lors de travaux sur su bois et autres materiaux, de la POSSIBLE nuisible à la santé peut être dégagée. Ne travaillée pas sur du matériel contenant de l'amiente!

Portez des lunettes de protection.

Les éclats générées pendant le travail ou les éclats, copeaux et la poussière sortant de l'appareil peuvent entrainer une perte de la vue.

Attention!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afin d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi. Conservez-le bien de façon à pouvoir disposer à tout moment de ces informations. Si l'emploi doit être remis à d'autres personnes, remettez-leur aussi ce mode d'emploi. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouvez les consignes de sécurité correspondantes dans le cair en annexe.

Avertissement!

Veuillez tirer toutes consignes de sécurité et instructions.

Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

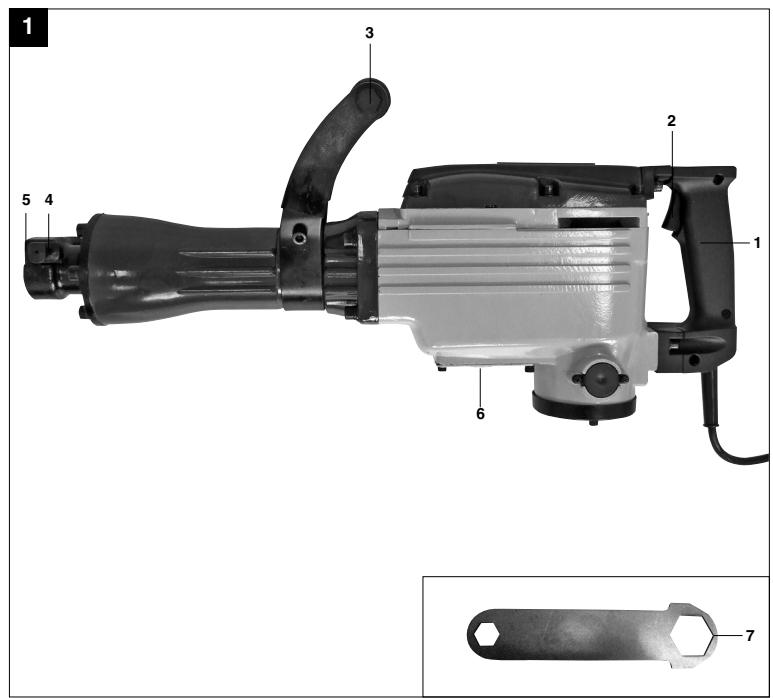

2. Description de l'appareil (figure 1)

1. Poignée
2. Interrupteur marche / arrêt
3. Poignée supplémentaire
4. Goupille de verrouillage
5. Porte-otutil
6. Verre-regard / orifice de remplissage d'huile
7. Clé à vis

3. Utilisation conforme à l'affectation

L'appareil est destiné à des travaux de démolition et de buriilation en utilisant le burin correspondant.

La machine doit exclusivement être employée conformément à son affection. Chaque utilisation allant au-delà de cette affection est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/le exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits pour être utilisées dans un environnement professionnel,

industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activités équivalente.

1. Données techniques

Tension réseau :	230V~ 50Hz
Puisance absorbée :	1600 W
Nombre de frappes :	1500 tr/min
Categorie de protection :	II / ☑
Poids :	14,7 kg

Bruit et vibration

Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745.

Niveau de pression acoustique LpA	86 dB(A)
Impécision KpA	3 dB
Niveau de puissance acoustique LWA	104 dB(A)
Impécision KwA	1,54 dB

Portez une protection acoustique.

L'exposition au bruit peut entraîner la perte de l'ouie.

Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 60745.

Burriner

Valeur d'émission des vibrations a_h = 18.6~m / s^2 Impression K = 1.5m / s^2

Attention!

La valeur de vibration est différente en fonction du domaine d'utilisation de l'outil électrique et peut, dans des cas exceptionnels, être supérieure à la valeur indiquée.

Utilisez exclusivement des produits en excellent état. - Entretenez et nettoyez l'appareil régulièrement. Adaptez votre façon de travailler à l'appareil. - Ne surchargez pas l'appareil. - Faites contrôler l'appareil le cas échéant. - Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.

• Portez des gants.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Enlevez systématiquement la fiche de contact avant de paramétrer l'appareil.

Vérifiez si des conduites électriques, de gaz ou d'eau ne sont pas cachées dans l'endroit où vous désirez travailler, en vous aidant d'un appareil de recherche de conduites.

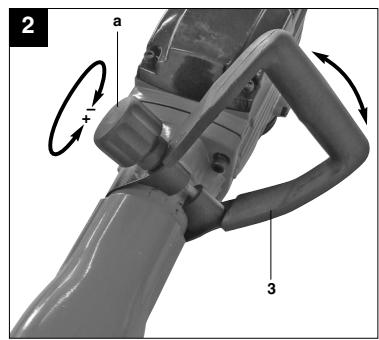

5.1 Poignée supplémentaire (fig. 2/pos. 3) utilisée le marteau de démolition uniquement avec sa poignée supplémentaire, pour des raisons de sécurité.

La poignée supplémentaire (3) vous permet d'avoir un meilleur appui pendant l'utilisation du marteau de démolition. La poignée supplémentaire (3) peut être tournée dans n'importe quelle position. Desserrez pour ce faire la vis (a) en direction de « + ». Tournez à présent la poignée supplémentaire (3) dans la position de travail la plus agréable et revissez les vis (a) à fond dans le sens « - ».

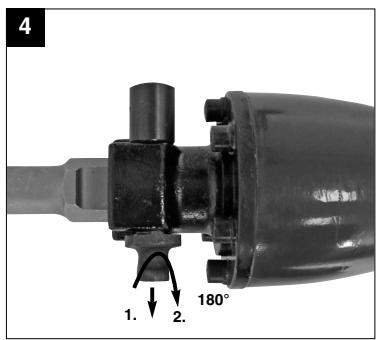

5.2 Utiliser l'outil (figures 3-4)

• Avant de l'employer, nettoyez l'outil et graissez légèrement la poignée de graisse
• Retirrez la goupille de verrouillage (4), tournez-la de et relâchez.
• Introduisez l'outil dans le porte-outil (5) et poussez-le jusqu'à la butée. (cf. fig. 3) Retirez la goupille de verrouillage (4), tournez-le dans la direction opposée et relâchez. Contrôle qu'il s'est bien verrouillé en le tirant.

5.3 Retirer l'outil

L'enlèvement se fait dans l'ordre inverse.

Attention!

Pour éliminer tout danger, la machine doit uniquement être tenue par les deux poignées.

Sinon, risque de chocs électriques en barrant des câbles électriques!

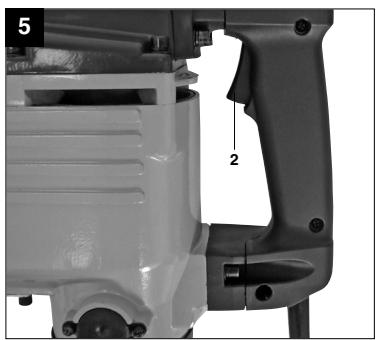

6.1 Mise en / hors service (fig. 5)

Mise en circuit : Appuyez sur l'interrupteur (2)

Mise hors circuit :

Relâchez l'interrupteur (2).

6.2 Consignes de travail

6.2.1 Aiguiser les outils de burinage

Vous n'obtenez de bons résultats que lorsque les burins sont aiguisés. Raison pour laquelle il faut aiguiser le burin à temps pour avoir de bons résultats de travail et une longue durée de vie.

Attention!

Pour buriner, vous n'avez besoin que d'une force de pression minimale. Si vous appuyez trop, le moteur est surcharge. Contrôle régulièrement le burin. Faites affûter les burins épointés ou remplacez-les.

7. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.

Commande de pièces de rechange

Retirez la fiche de contact avant tous travaux de nettoyage.

8.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez

aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil.

8.2 Brosses à charbon

Si les brosses à charbon font trop d'étincelles,

faites-les contrôler par des spécialistes en

electricité.

Attention! Seul un(e) spécialiste electricien(ne) est

Autorisé à remplacer les brosses à charbon.

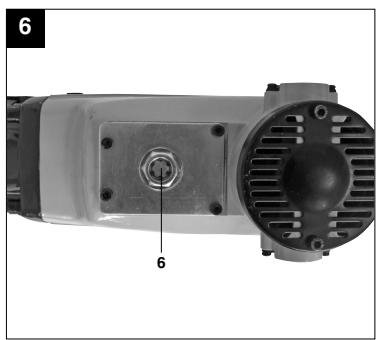

8.3.1 Contrôler le niveau d'huile (figure 6)

Contrôlez le niveau d'huile avant chaque utilisation de l'appareil.

Placez l'appareil avec le porte-outil vers le bas sur le sol. L'huile doit se lever au moins 3mm au-dessus du bord inférieur du verre-regard (6).

Vidange d'huile: L'huile doit être vidangée après 40-50 heures de service environ.

Huile recommandée: 25ml SAE 15W/40 ou

équivalente.

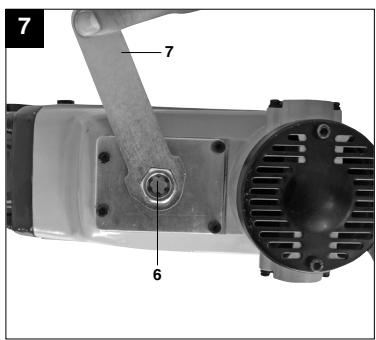

8.3.2 Vidange d'huile (figure 7)

Mettez l'appareil hors circuit et retirez la fiche de contact de la prise.

Dévissez la vis à tête hexagonale avec verre-regard (6) à l'aide de la clé à vis (7) et vidangez l'huile. Pour que l'huile ne s'écoule pas de manière incontrôlée, tenez une petite goulotte en tôle en dessous et collectez l'huile dans un récipient jusqu'à ce qu'elle se soit complètement écoulée.

Attention: éliminez l'huile usée à un point de collecte d'huile usée correspondant!

Remplissez l'huile neuve (env. 25 ml) par l'orifice de remplissage d'huile (6). Le niveau d'huile doit atteindre la consigne. Vissez à nouveau fermement la vis à tête hexagonale.

Après une brève durée de fonctionnement, le niveau d'huile doit encore une fois être contrôlé.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

• Type de l'appareil No. d'article de l'appareil No. d'identification de l'appareil No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles sur l'adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être utilisé ultérieurement ou être reintroduit dans le circuit des matières premières.

L'appareil et ses accessoires sont en matière aux divers, comme par ex. des métaux et matières plastiques. Éliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune !

Uniquement pour les pays de l'union européenne

Ne jetez pas les outils électriques dans les ordures ménagères.

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectieux de l'environnement.

Possibilité de recyclage en alternative à la demande de retour :

Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

La reproduction ou une autre reproduction de la documentation et des autres détails, y compris le cassement d'oulement, ne sera autorisée qu'après l'agrément expresse de l'entreprise ISC GmbH.

La reproduction ou toute autre reproduction de documents et autres, incluant la autorisation de l'attribution, sida se permute con la autorisation expresse of ISC GmbH.

Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil ne fonctionne toutefois pas impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l'adresse indiquée sur le bulletin de garantie. Nous restons également à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable:

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.
2. La prestation de garantie s'applique exclusivement aux défauts occasionnés par des vices de fabrication ou de matériel et est limitée à l'élimination de ces défauts ou encore au remplacement de l'appareil. Veillez à ce que nos appareils, conformément à leur destination, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu lorsque l'appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d'une installation non conforme, du non-respect du mode d'emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l'appareil ou encore l'emploi d'accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l'infiltration de corps étrangers dans l'appareil (comme par exemple du sable, des pierres ou de la poussière), l'emploi de la force ou l'influence extérieure (comme par exemple les dommages dus à une chute), ainsi que l'utilisation normale conforme à l'utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous offrons une période de garantie de 12 mois.

Le droit à la garantie disparait lors que des interventions ont lieu sur l'appareil.

1. Le délai de garantie s'élève à 2 ans et commence à la date de l'achat de l'appareil. Les demandes de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l'appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu'un service après-vente sur place a été consulté.
2. Pour faire reconnaître votre Demande de garantie, veuillez nous envoyer l'appareil défectueux franco de port à l'adresse indiquée ci-dessous. Ajoutez à l'envoi l'original du bon d'achat ou de tout autre preuve de l'achat datée. Veuillez donc toujours bien conserver le bon d'achat en guise de preuve! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l'appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau.

Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l'appareil n'est plus ou pas garanti. Pour ce faire, veuillez envoyer l'appareil à notre adresse de service après-vente.
