MODE D'EMPLOI LYN400 CHAMBERLAIN

Instructions – Les ouvre-portails automatiques LYN300, LYN400, séries SCS300

pour service 03 87 95 39 28

Quel angle d'ouverture pour le portail ? 90 degrés ou 115 degrés. Un angle d'ouverture supérieur à 115 degrés est éventuellement possible, mais n'est pas recommandé. Motif: l'entraînement tourne toujours à la même vitesse. Plus l'angle d'ouverture du portail est important, et plus le battant doit se déplacer rapidement. Les mouvements deviennent saccadés, ce qui expose les ferrures et le portail à des sollicitations extrêmes. S'applique aux ouvre-portails sans fins de course : En cas d'angles d'ouverture différents des deux battants, l'entraînement qui a atteint le premier sa position finale continue à "ronronner" en butée (le moteur tourne) et à repousser le battant jusqu'à ce que l'autre moteur ait lui aussi atteint sa position de fin de course (voir figures 3A-F). Conseil de professionnel: le choix délibéré de cotes A+ B (gauche + droite) différentes permet de contrôler le moment d'arrivée en butée finale. Toutefois, ce type de montage sollicite fortement les ferrures et peut entraîner un mouvement saccadé du portail. Cette méthode est réservée aux installateurs expérimentés. NOTA : Si le portail s'ouvre contre une cloison ou un mur, il existe un risque de coincement potentiellement dangereux. Si la distance restante lorsque le portail est ouvert est inférieure à 200 mm, cette zone doit être ultérieurement protégée en plus au moyen d'une barrière photoélectrique ou d'une réglette de contacts. BUTEES 4 Un portail pivotant nécessite une butée fixe en position portail OUVERT et portail FERME. Les butées permettent de ménager l'entraînement, le portail et les ferrures. L'utilisation du portail sans butées de fin de course définies entraîne un fonctionnement déficient, souvent dangereux, une usure prématurée ainsi que l'extinction de la garantie!

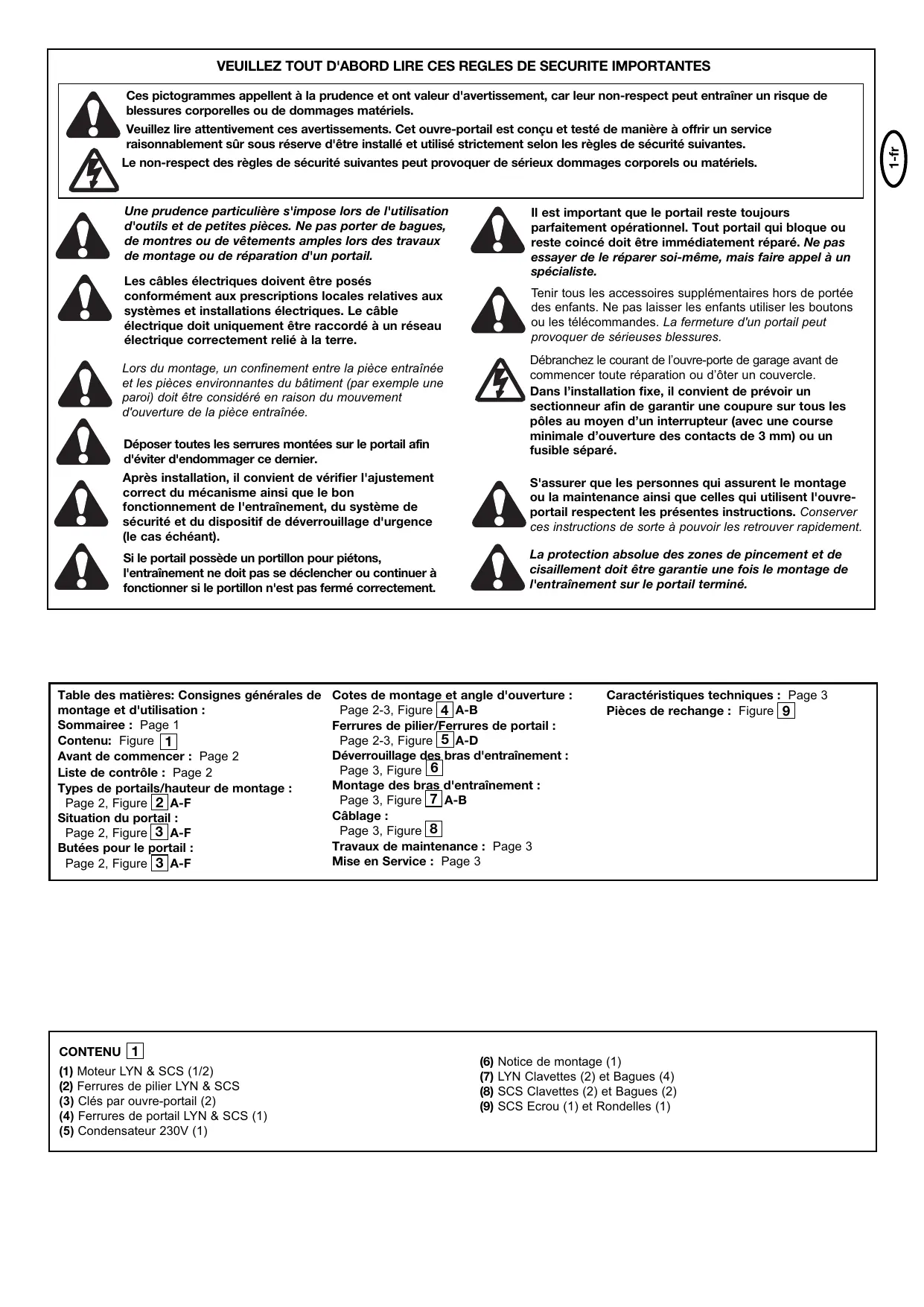

LISTE DE CONTROLE - PREPARATIFS

Contrôler le contenu de l'emballage et lire attentivement les présentes instructions. S'assurer du parfait fonctionnement de votre système de portail. Le portail doit pivoter de manière régulière, sans à-coups, et ne coincer nulle part. Tenir compte du fait que le sol peut être rehaussé de quelques centimètres en hiver. Afin d'éviter tout mouvement pendulaire gênant, le portail doit être stable et présenter un jeu aussi faible que possible. Plus le battant pivote en douceur, et plus la force devra être réglée avec précision. Faire une liste du matériel qui sera nécessaire et préparer ce matériel avant de commencer le montage. Ancrages à coller (chevilles solides), vis, butées, câbles, boîtes de dérivation, outils, etc.

Le type de portail est décisif pour l'emplacement de montage de l'entraînement. Si la butée du portail se trouve au sol, l'entraînement devra également être monté le plus bas possible afin d'éviter de tordre le portail. Utiliser exclusivement des éléments du cadre pour la fixation.

Dans le cas des portails en fer, la fixation de la ferrure du portail doit s'effectuer sur le cadre principal. En cas de doutes quant à la solidité du support existant, prévoir de le renforcer.

Dans le cas des portails en bois, la fixation de la ferrure doit traverser l'épaisseur du bois. Il est recommandé de prévoir une plaque sur la face extérieure, afin d'empêcher tout risque de desserrage de la fixation au fil du temps. Pour les portails de faible épaisseur, prévoir des renforts supplémentaires, sinon ils ne résisteraient pas à la sollicitation (p. ex. type F).

FERRURES DE PILIERS 5

Le choix du bon emplacement de la ferrure de pilier est décisif pour le fonctionnement ultérieur de l'installation. Il détermine la distance entre le point de rotation du moteur et celui du portail, et donc l'angle d'ouverture. On parle de cote A et de cote B. Il ne faut pas sous-estimer l'importance de cette cote sur le bon fonctionnement et la qualité du mouvement. Il faut essayer de déterminer la cote optimale pour votre angle d'ouverture dans toutes les circonstances et de l'atteindre aussi précisément que possible. Voir tableau (figure 3F) pour les cotes A/B. Si le pilier n'est pas assez large, il faut fabriquer une plaque adaptable (figure 5B). Si le pilier est trop épais, il faut réaliser un évidement (figure 5D) ou déplacer le portail (figure 5C). Pour atteindre des cotes optimales, il peut s'avérer nécessaire de raccourcir ou de rallonger la plaque de charnière fournie. Lors de la construction d'un nouveau portail, il est possible de jouer sur les cotes A et B lorsque les gonds du portail sont montés de manière correspondante sur les piliers. Avant de fixer définitivement les cotes de montage, vérifier systématiquement que l'entraînement ne cogne pas contre le pilier lors du basculement. MONTAGE: les forces exercées par l'entraînement sur le pilier sont très élevées. En général, on peut déjà atteindre des cotes de montage acceptables en soudant directement sur le pilier la plaque de charnière fournie. Dans le cas de piliers épais en pierre ou en béton, il faut souder la pièce de charnière sur une plaque-support et la fixer de sorte que les chevilles ne risquent pas de se détacher lors du fonctionnement. A cet effet, il vaut mieux préférer aux chevilles en acier ou en plastique des systèmes d'ancrage composite à coller, avec une tige filetée collée sans précontrainte dans la maçonnerie. Dans le cas des piliers en maçonnerie, il conviendrait de visser une grande plaque en acier débordant sur plusieurs pierres et sur laquelle la plaque de charnière peut ensuite être soudée. Une autre bonne solution consiste à utiliser une plaque d'équerre fixée sur le pilier. ACCESSOIRES, CONSEIL 1 : En cas de piliers ronds, le programme d'accessoires comprend une ferrure qui permet de simplifier le réglage de la cote A/B (modèle 207917). ACCESSOIRES, CONSEIL 2 : Pour des portails battants ouvrant vers l'extérieur, il est possible de commande une ferrure spéciale. 2-fr

L'ouvre-portail nécessite un dégagement latéral suffisant pour les mouvements des bras et pour le montage. S'assurer que l'on dispose de l'espace nécessaire. Les portails présentant une charge en torsion élevée doivent être dotés en supplément d'une serrure (électrique) à titre de sécurité! Le choix du bon automatisme de portail dépend d'un grand nombre de facteurs. Partant d'un portail en bon état de fonctionnement, le "démarrage" est l'opération la plus difficile. Une fois le portail en mouvement, la force nécessaire est en général nettement moins élevée.

• Taille du portail : la taille du portail est un facteur très important. Le vent peut le freiner ou le tordre et donc augmenter fortement la force nécessaire.
• Poids du portail : le facteur poids n'est qu'une grandeur purement indicative et susceptible de différer très fortement des besoins effectifs. Le fonctionnement est le facteur important.
• Influence de la température : des températures extérieures très basses peuvent freiner ou même empêcher le démarrage (modifications du sol, etc.). Des températures extérieures très élevées peuvent provoquer un déclenchement prématuré du dispositif de protection thermique (env. 135 °C) (uniquement pour ouvre-portails 230 V).
• Fréquence / durée d'utilisation : le facteur de marche maximal des mécanismes d'ouvre-portails est de l'ordre de 30 % (p. ex. 30 % d'une heure). Les ouvre-portails 24 Volt peuvent fonctionner en permanence. ATTENTION : Les ouvre-portails 230 Volt ne sont pas conçus pour fonctionner en permanence à la valeur maximale du facteur de marche (marche en continu). L'entraînement surchauffe et se désactive jusqu'à son retour à la température de mise en marche. La température extérieure et le type de portail sont des facteurs importants pour le facteur de marche effectif.

TRAVAUX DE MAINTENANCE

La ferrure de portail doit être montée horizontalement par rapport à la ferrure de pilier. La distance entre les ferrures est appelée cote de fixation. En position fermée du portail, l'entraînement est sorti à 99 %. En position ouverte du portail, l'entraînement est sorti à 1 %. Une RENTREE ou SORTIE complète du piston en service (avec le portail) endommage l'entraînement et conduit à l'extinction de la garantie ! Respecter systématiquement la cote de fixation ! Cotes, voir fig. 5A. Dans le cas des portails en fer, les fixations doivent être soudées ou montées avec des vis traversant l'épaisseur du portail. Dans ce cas, utiliser de grosses rondelles ou une plaque au dos du portail. Dans le cas des portails en bois, la fixation doit traverser l'épaisseur du bois. Il est fortement recommandé de prévoir une plaque sur la face extérieure, afin d'empêcher tout risque de desserrage de la fixation. Pour les portails en bois ou les cadres métalliques de faible épaisseur, prévoir des renforts, sinon ils ne résisteraient pas à la sollicitation (p. ex. type F). Le mécanisme de l'ouvre-portail ne nécessite pas d'entretien. Contrôler régulièrement (une fois par mois) la bonne fixation des ferrures du portail et de l'ouvre-portail. Déverrouiller l'ouvre-portail et tester le fonctionnement du portail. Seul un portail manoeuvrant en douceur pourra fonctionner correctement en liaison avec ouvre-portail. Le montage d'un ouvre-portail n'est pas une solution pour remédier à un portail fonctionnant mal. DEVERROUILLAGE 6 Le mécanisme d'entraînement peut être déverrouillé. Le portail peut ensuite être ouvert et actionné à la main (en cas de coupure de courant). Dans le cas des ouvre-portails neufs, le déverrouillage est parfois jugé difficile à manoeuvrer / source d'à-coups. Ceci est normal et n'a aucun effet sur la fonction ! Déverrouillage: Engager la clé et la tourner de 180°. Tourner ensuite le levier de déverrouillage de 180°. Fin des opérations. Verrouillage: Tourner le levier vers l'arrière. Dès que le portail se déplace ou que l'entraînement tourne, le mécanisme se reverrouille. La serrure permet ensuite d'empêcher tout déverrouillage intempestif.

MONTAGE DES BRAS D'ENTRAINEMENT 7

Déverrouiller l'entraînement. Repousser l'entraînement déverrouillé sur les ferrures et le bloquer à l'aide des goujons et des bagues fournis (figure 7). Si vous utilisez le trou central ou intérieur de la plaque-charnière pour monter la ferrure de fixation du montant, vous DEVEZ couper la partie restante de la plaque-charnière avant la mise en service du bras. La non-réalisation de cette opération provoquera l'endommagement de la ferrure de fixation. N'utilisez pas de marteau lors du montage de l'actionneur sur la plaque-charnière. CABLAGE 7 230 VOLT : Le câble de raccordement comporte 4 pôles et mesure environ 80 cm de long. Il se monte en prévoyant un coude par rapport à la commande ou vers une boîte de dérivation étanche montée au-dessus du niveau du sol. La pose fixe s'effectue depuis la boîte de dérivation au moyen d'un câble agréé. Le condensateur peut être raccordé dans la boîte de dérivation ou dans la commande. Raccordement: le condensateur se monte entre les bornes CL et OP. Le branchement entre CL et COM détermine le sens de rotation A. Le branchement entre l'autre borne OP et COM détermine le sens de rotation inverse. Ne surtout pas oublier de mettre l'installation à la terre (figure 7B). 24 VOLT : Le câble de raccordement comporte 6 pôles et mesure env. 80 cm de long. Il sera posé en formant un coude vers la commande ou vers une boîte de dérivation étanche montée en saillie. La pose à demeure s'effectue depuis la boîte de dérivation au moyen du câble autorisé. Raccordement : voir instructions de la commande. Couleurs des câbles : marron/vert/blanc/jaune = capteurs bleu/rouge : moteur 24 Volt. ACCESSOIRE RECOMMANDE: câble de rallonge LA400-JB40 comprend : (1) 12 m de câble avec bornes (1) Boite de dérivation IP65 (2) Décharges de traction PG 13,5 (1) Matériel de montage

MISE EN SERVICE INITIALE

L'ouvre-portail étant déverrouillé, contrôler à la main le fonctionnement du portail. Une mise en service électrique n'est possible qu'en liaison avec une commande appropriée que vous pouvez acheter en tant qu'accessoire. Veiller systématiquement à respecter les prescriptions de sécurité mécaniques et électriques concernant l'installation. Si la force du portail en mouvement est supérieure à 400 N au niveau de l'arête de fermeture, il est alors nécessaire d'utiliser des dispositifs de sécurité supplémentaires (barrière photoélectrique, réglette de contacts). Pour les ouvre-portails 24 Volt, se reporter aussi à la notice de la commande.

CARACTÉRISTIQUES TECHNIQUES

230 Volt Raccordement secteur (moteur) Tension moteur Consommation Puissance absorbée Condensateur Largeur maxi du portail Poids maxi du portail Classe Câble de raccordement Force axiale Vitesse de marche Durée de marche Température de fonctionnement 24 Volt Raccordement secteur (moteur) Tension moteur Consommation Puissance absorbée Largeur maxi du portail Poids maxi du portail Classe Force (nominale) Vitesse de marche Temps d'ouverture 90° sec.. Température de fonctionnement 220 – 240 Volt˜/ 50Hz 220-240 Volt 1,2A 280W 6,3μF 2,5m LYN300 4,0m LYN400 3,0m SCS300 250kg I - IP 44 H07RN-F / 80cm 250N 20mm/s LYN300, SCS300 12mm/s LYN400 4 minutes -20oC à + 55oC 220 – 240 Volt˜/ 50Hz 24 Volt 48W 2,5m LYN300 4,0m LYN400 3,0m SCS300 250kg I - IP 44 250N variable env. 12 LYN300 env. 14 LYN400 env. 10 SCS300 -20oC à + 55oC Déclaration de conformité Les ouvre-portails automatiques modèles LYN300, LYN400, séries SCS300 satisfont aux exigences des sections applicables des normes EN300220-3 • EN55014 • EN61000-3 • EN60555, EN60335-1 • ETS 300 683 • EN60335-1: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 • EN55014-2: 2001 • EN61000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN 301 489-3, V1.3.1 • EN 300 220-3 V1.1.1 • EN 13241-1 ainsi qu'aux dispositions et à tous les compléments des prescriptions communautaires........................2006/95/EC, 2004/108/EC, 1999/5/EG Déclaration d'incorporation Les ouvre-portails automatiques satisfont aux dispositions de la prescription communautaire 89/393/CEE et de ses compléments, sous réserve d'être installés et entretenus conformément aux indications du fabricant et d'être utilisés en liaison avec un portail lui aussi installé et entretenu conformément aux instructions du fabricant. Le signataire déclare par la présente que l'appareil indiqué ci-dessus ainsi que tous les accessoires indiqués dans le manuel satisfont aux prescriptions et normes précitées. B.P.Kelkhoff Manager, Regulatory Affairs Chamberlain GmbH D-66793 Saarwellingen January, 2008 3-fr
