MANUAL DE UTILIZADOR LYN400 CHAMBERLAIN

Instruções – Automatismos para portões de garagem das séries LYN300, LYN400, SCS300

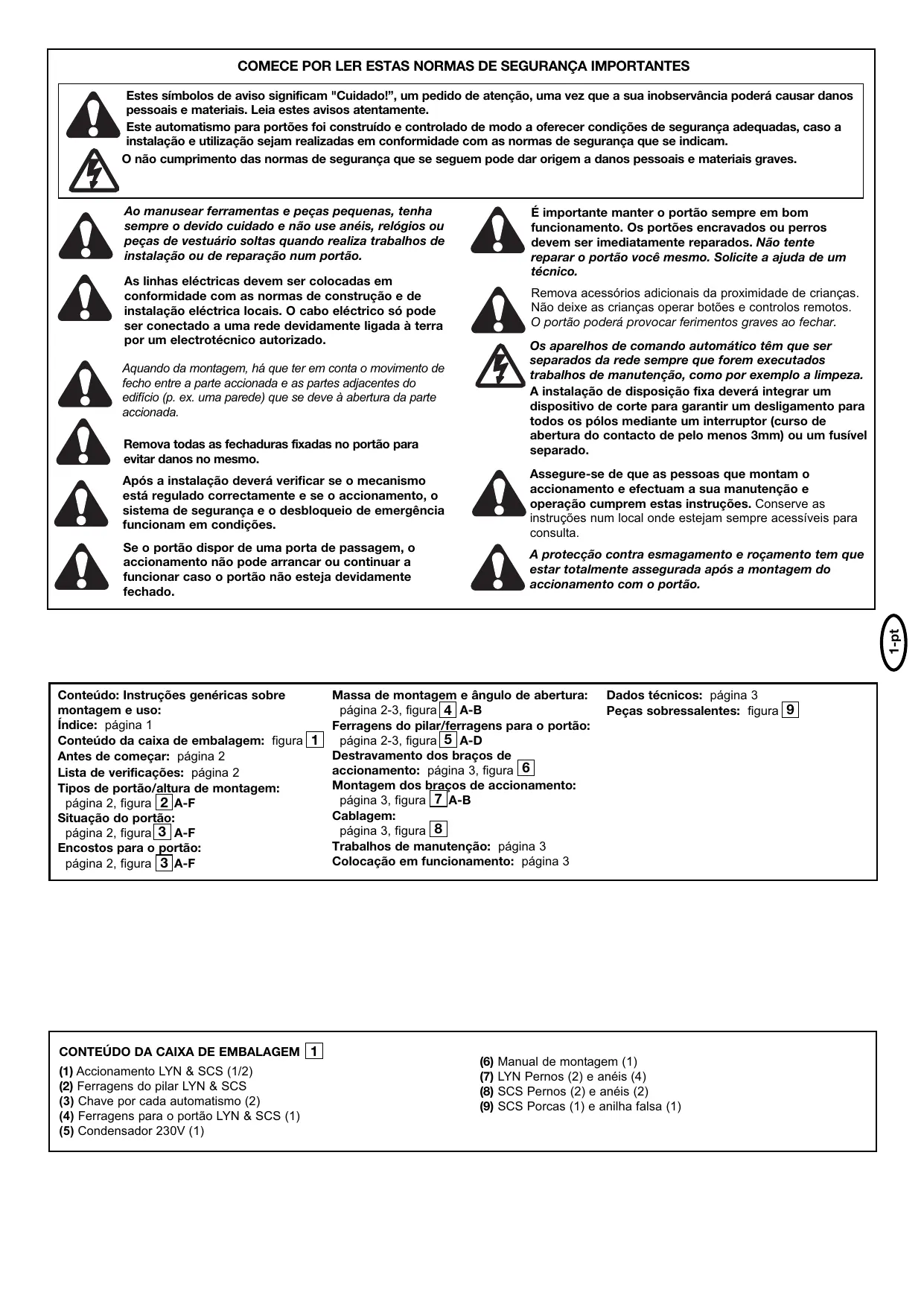

(1) Accionamento LYN & SCS (1/2) (2) Ferragens do pilar LYN & SCS (3) Chave por cada automatismo (2) (4) Ferragens para o portão LYN & SCS (1) (5) Condensador 230V (1) Massa de montagem e ângulo de abertura: página 2-3, figura 4 A-B Ferragens do pilar/ferragens para o portão: página 2-3, figura 5 A-D Destravamento dos braços de accionamento: página 3, figura 6 Montagem dos braços de accionamento: página 3, figura 7 A-B Cablagem: página 3, figura 8 Trabalhos de manutenção: página 3 Colocação em funcionamento: página 3 (6) (7) (8) (9) Dados técnicos: página 3 Peças sobressalentes: figura 9 Manual de montagem (1) LYN Pernos (2) e anéis (4) SCS Pernos (2) e anéis (2) SCS Porcas (1) e anilha falsa (1) LISTA DE VERIFICAÇÕES / INSTALAÇÃO – PREPARATIVOS Verifique o conteúdo da sua embalagem e leia o manual com atenção. Certifique-se de que o portão funciona impecavelmente. O portão deve deslocar-se de modo regular e sem quaisquer impedimentos, não podendo ficar preso em nenhum ponto. Não se esqueça de que a altura do solo pode aumentar alguns centímetros durante o Inverno. A fim de evitar movimentos pendulares indesejáveis, o portão deverá ser sólido e, tanto quanto possível, isento de folga. Quanto melhor for a mobilidade do batente mais precisa poderá ser a regulação da força.

SITUAÇÃO DO PORTÃO 3

Qual é o ângulo de abertura necessário do batente? 90 graus ou no máximo 115 graus. Um ângulo de abertura superior a 115 graus é possível sob determinadas condições mas não se recomenda! Justificação: o accionamento funciona sempre à mesma velocidade. Quanto maior for o ângulo de abertura do portão maior terá que ser a velocidade do batente. Os movimentos tornam-se mais irregulares, sujeitando as ferragens e o portão a um desgaste extremo. Válido para automatismos sem interruptor de fim-de-curso: Em caso de divergência dos ângulos de abertura, o accionamento, que alcançar primeiro a sua meta, fica a "zumbir" no encosto (motor em funcionamento) e a pressionar o portão até o outro motor atingir igualmente a sua posição final (voir figura 3A-F). Dica profissional: é possível controlar o tempo, que os batentes precisam para alcançar o encosto final, utilizando as medidas A+B com uma diferença conveniente (esquerda + direita). Com este tipo de montagem, as ferragens são porém sujeitas a esforços elevados e o deslocamento do portão poderá tornar-se irregular. Este método só deve ser recomendado a construtores de portões experientes. NOTA: Se o portão se abrir em direcção a um muro ou uma parede, existe o risco de alguém ficar entalado. Se a distância que restar, quando o portão se encontra aberto, for inferior a 200 mm, posteriormente esta área terá de ser protegida mediante a instalação de uma barreira fotoeléctrica ou uma régua de contactos. ENCOSTOS 4 Um portão pivotante carece de encostos fixos para os movimentos de abertura e fecho. Os encostos ajudam a conservar o accionamento, o portão e as ferragens. A operação do portão sem encostos finais fixos prejudica o funcionamento e é frequentemente perigoso, causando um desgaste prematuro e fazendo cessar a garantia!

Aponte os materiais, de que ainda necessita, e providencie-os antes de iniciar a montagem. Parafusos de ancoragem de fixação por cola (buchas sólidas), parafusos, encostos, cabos, caixas de distribuição, ferramentas, etc. A localização acertada da ferragem do pilar é determinante para o funcionamento posterior da instalação. Ela define a distância entre o ponto de rotação do motor e o ponto de rotação do portão e, por conseguinte, o ângulo de abertura. Fala-se nas medidas A e B. Não subestime a influência que estas medidas exercem sobre o funcionamento e a mobilidade. Tente definir, impreterivelmente e com a maior exactidão possível, a melhor medida para o seu ângulo de abertura. Consulte a tabela (figura 3F) relativamente às medidas A/B.

Se o pilar não for suficientemente largo, deve colocar uma placa adaptadora (figura 5B). Se o pilar for demasiado espesso, terá que desbastá-lo (figura 5D), ou deslocar o portão (figura 5C). O local de montagem do accionamento é determinado pelo tipo de portão. Se o encosto do portão se encontrar no solo, o accionamento também deverá ser montado o mais em baixo possível, para que não possa empenar o portão. Utilize apenas partes do aro para a fixação.

Nos portões de aço, a ferragem para portão deverá ser fixada ao aro principal. Reforce o suporte disponível caso não tenha a certeza de que é suficientemente robusto.

Nos portões de madeira, a ferragem para portão tem que ser aparafusada. Recomendamos que instale uma placa do lado exterior para que a fixação não se solte com o tempo. Os portões de madeira finos devem ser reforçados adicionalmente, caso contrário não resistem aos esforços a que estão sujeitos (p. ex. tipo F). Para obter medidas optimizadas, poderá ser necessário reduzir ou aumentar a placa de charneira fornecida. No caso de portões novos pode influenciar-se as medidas A e B se as charneiras do portão forem montadas de forma correspondente nos pilares. Antes de as medidas de montagem serem determinadas definitivamente, é necessário verificar sempre se o accionamento não pode encostar no canto do pilar ao abrir ou fechar. MONTAGEM: as forças com as quais o accionamento se apoia contra o pilar são extremamente grandes. Na maior parte dos casos, já é possível obter medidas de montagem aceitáveis se a placa de charneira fornecida for soldada directamente ao pilar. No caso de postes de pedra ou de betão grossos, é necessário soldar a peça de charneira sobre uma placa de suporte e fixá-la de modo a que as buchas não se possam soltar durante o funcionamento. Mais adequadas do que buchas de expansão de aço ou material sintético são as âncoras compostas de colagem, nas quais um pino roscado é colado na parede sem tensão. No caso de pilares revestidos de alvenaria deverá ser aparafusada uma placa de aço maior que cubra várias pedras sobre a qual pode depois ser soldada a placa de charneira. Uma placa angular fixada em torno do bordo do pilar é também um óptimo meio de fixação. DICA PARA ACESSÓRIO 1: No caso dos pilares redondos existe a possibilidade de montar uma ferragem especial, com a finalidade de facilitar o ajuste da medida A/B (modelo 207917). DICA PARA ACESSÓRIO 2: No caso dos portões que abrem para fora, existe a possibilidade de encomendar uma ferragem especial. 2-pt

O accionamento precisa de espaço lateral para os braços e a montagem. Certifique-se de que este se encontra disponível. Os portões sujeitos a uma grande carga devido à pressão do vento devem ser protegidos adicionalmente com um cadeado (eléctrico)! Existem muitos factores que são determinantes para a escolha do accionamento certo. O mais difícil num portão operacional é o "arranque. Uma vez em movimento, o portão passa a necessitar de bem menos força.

• Tamanho do portão: o tamanho do portão constitui um factor muito importante. O vento pode travar ou prender o portão e fazer com que seja necessária uma força substancialmente maior.
• Peso do portão: a indicação do peso do portão representa apenas um valor característico aproximado que pode divergir muitíssimo das necessidades efectivas. A função é importante.
• Influência da temperatura: as baixas temperaturas exteriores podem dificultar ou impossibilitar o arranque (modificações do solo, etc.). As elevadas temperaturas exteriores podem fazer actuar o dispositivo de protecção térmica mais cedo (a aprox. 135°C) (só nos automatismos de 230 V).
• Frequência de funcionamento/factor de duração de ciclo: os accionamentos têm um factor máximo de duração de ciclo de aprox. 30% (p. ex. 30% de uma hora). Os automatismos de 24 V podem funcionar em permanência. ATENÇÃO: 230 V os accionamentos não estão preparados para funcionar prolongadamente com um o factor máximo de duração de ciclo (funcionamento contínuo). O accionamento aquece excessivamente e desliga até voltar a alcançar a temperatura de ligação. A temperatura exterior e o portão representam grandezas determinantes para o factor de duração de ciclo efectivo.

FERRAGEM PARA PORTÃO 5

TRABALHOS DE MANUTENÇÃO

A ferragem para portão deve ser montada horizontalmente à ferragem do pilar. A distância entre as ferragens é designada por medida de fixação. Com o portão fechado, o accionamento encontra-se avançado 99%. Com o portão aberto, o accionamento está avançado 1%. Se o êmbolo AVANÇAR ou RECOLHER totalmente durante o funcionamento (com o portão), o accionamento é danificado e a garantia cessa! A medida de fixação tem que ser respeitada impreterivelmente! Medidas, ver figura 5A. Nos portões de aço, os dispositivos de fixação deverão ser soldados ou aparafusados. Em caso de aparafusamento, devem ser usadas anilhas grandes ou uma placa na parte posterior. Nos portões de madeira, o dispositivo de fixação tem que ser aparafusado. Será extremamente conveniente colocar uma placa do lado exterior para que a fixação não se possa soltar. Os portões de madeira finos sem aro metálico têm que ser reforçados adicionalmente porque não resistem a esforços contínuos (p. ex. o tipo F). A parte mecânica do automatismo dispensa qualquer manutenção. Verifique regularmente (todos os meses) se as ferragens do portão e do automatismo estão firmemente montadas. Desbloqueie o automatismo e teste o funcionamento do portão. Somente um portão que se movimente sem quaisquer dificuldades é que estará apto a funcionar com um automatismo. Um automatismo não remedeia, portanto, um portão que funcione mal.

MONTAGEM DOS BRAÇOS DE ACCIONAMENTO 7

Desbloqueie o accionamento. Desloque o accionamento desbloqueado sobre as ferragens e fixe-o com os pernos e anéis fornecidos (figura 7). Se orifício de fixação médio ou interior da ferragem do pilar for utilizado, é necessário encurtar a ferragem do pilar antes da primeira colocação em funcionamento, para garantir espaço suficiente para o automatismo. A inobservância desta indicação leva à ruptura da ferragem no automatismo! Não utilize um martelo nem um objecto semelhante quando quiser colocar o automatismo na ferragem. CABLAGEM 7 230 V: O cabo de ligação tem 4 pólos e um comprimento de cerca de 80 cm, sendo conduzido, em arco, ao comando ou a uma caixa de distribuição à prova de água e localizada acima do nível do solo. A ligação a partir da caixa de distribuição é estabelecida através de um cabo autorizado que é colocado de forma fixa. O condensador pode ser conectado na caixa de distribuição ou no comando. Ligação: O condensador é conectado entre os bornes OP e CL. OP e COM determinam o sentido de rotação A. CL e COM têm como consequência o sentido de rotação inverso. Nunca se esqueça de ligar o sistema à terra (figura 7B). 24 V: O cabo de ligação tem 6 pólos e um comprimento de cerca de 80 cm, sendo conduzido, em arco, ao comando ou a uma caixa de distribuição à prova de água e localizada acima do nível do solo. A ligação a partir da caixa de distribuição é estabelecida através de um cabo autorizado que é colocado de forma fixa. Ligação: ver o manual do sistema de comando. Cores dos cabos: castanho/verde/branco/amarelo=sensores azul/vermelho: Motor de 24 V DICA PARA ACESSÓRIO: Cabo de extensão LA400-JB40 Contém: (1) Cabo de 12 m com bornes (1) Caixa de distribuição IP65 (2) Cerra-cabos PG 13,5 (1) Material de montagem

PRIMEIRA COLOCAÇÃO EM FUNCIONAMENTO

Verifique à mão o funcionamento do portão com este destrancado. A colocação em funcionamento da parte eléctrica só é possível com um comando adequado, o qual pode ser adquirido à parte como acessório. Certifique-se sempre de que as normas de segurança aplicáveis às partes mecânica e eléctrica da instalação são estritamente cumpridas. Se a força exercida pela folha do portão em movimento contra o bordo do fecho for superior a 400 N, é necessário empregar dispositivos de segurança adicionais (barreira fotoeléctrica, régua de contactos). Os dispositivos de segurança terão de cumprir os requisitos da norma EN60335-2-103.
