MANUAL DE USUARIO LYN400 CHAMBERLAIN

Instrucciones – Automatismos de puerta automáticos, modelos LYN300, LYN400, SCS300 de las series

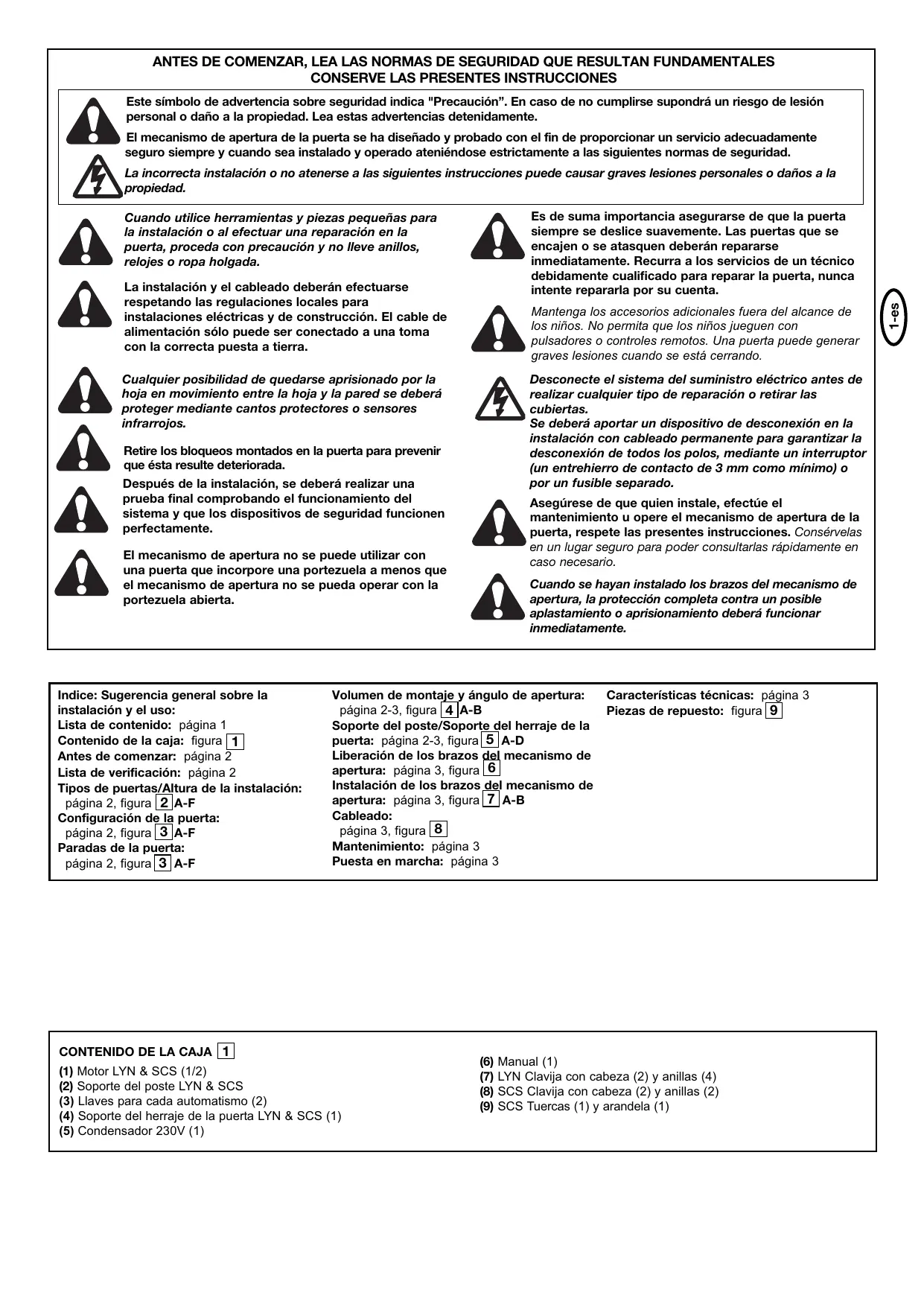

Este símbolo de advertencia sobre seguridad indica "Precaución”. En caso de no cumplirse supondrá un riesgo de lesión personal o daño a la propiedad. Lea estas advertencias detenidamente. El mecanismo de apertura de la puerta se ha diseñado y probado con el fin de proporcionar un servicio adecuadamente seguro siempre y cuando sea instalado y operado ateniéndose estrictamente a las siguientes normas de seguridad. La incorrecta instalación o no atenerse a las siguientes instrucciones puede causar graves lesiones personales o daños a la propiedad. La instalación y el cableado deberán efectuarse respetando las regulaciones locales para instalaciones eléctricas y de construcción. El cable de alimentación sólo puede ser conectado a una toma con la correcta puesta a tierra. Mantenga los accesorios adicionales fuera del alcance de los niños. No permita que los niños jueguen con pulsadores o controles remotos. Una puerta puede generar graves lesiones cuando se está cerrando. Cualquier posibilidad de quedarse aprisionado por la hoja en movimiento entre la hoja y la pared se deberá proteger mediante cantos protectores o sensores infrarrojos. Desconecte el sistema del suministro eléctrico antes de realizar cualquier tipo de reparación o retirar las cubiertas. Se deberá aportar un dispositivo de desconexión en la instalación con cableado permanente para garantizar la desconexión de todos los polos, mediante un interruptor (un entrehierro de contacto de 3 mm como mínimo) o por un fusible separado. Retire los bloqueos montados en la puerta para prevenir que ésta resulte deteriorada. Después de la instalación, se deberá realizar una prueba final comprobando el funcionamiento del sistema y que los dispositivos de seguridad funcionen perfectamente. Asegúrese de que quien instale, efectúe el mantenimiento u opere el mecanismo de apertura de la puerta, respete las presentes instrucciones. Consérvelas en un lugar seguro para poder consultarlas rápidamente en caso necesario. El mecanismo de apertura no se puede utilizar con una puerta que incorpore una portezuela a menos que el mecanismo de apertura no se pueda operar con la portezuela abierta. Indice: Sugerencia general sobre la instalación y el uso: Lista de contenido: página 1 Contenido de la caja: figura 1 Antes de comenzar: página 2 Lista de verificación: página 2 Tipos de puertas/Altura de la instalación: página 2, figura 2 A-F Configuración de la puerta: página 2, figura 3 A-F Paradas de la puerta: página 2, figura 3 A-F Cuando se hayan instalado los brazos del mecanismo de apertura, la protección completa contra un posible aplastamiento o aprisionamiento deberá funcionar inmediatamente. Volumen de montaje y ángulo de apertura: página 2-3, figura 4 A-B Soporte del poste/Soporte del herraje de la puerta: página 2-3, figura 5 A-D Liberación de los brazos del mecanismo de apertura: página 3, figura 6 Instalación de los brazos del mecanismo de apertura: página 3, figura 7 A-B Cableado: página 3, figura 8 Mantenimiento: página 3 Puesta en marcha: página 3

CONTENIDO DE LA CAJA 1

(1) Motor LYN & SCS (1/2) (2) Soporte del poste LYN & SCS (3) Llaves para cada automatismo (2) (4) Soporte del herraje de la puerta LYN & SCS (1) (5) Condensador 230V (1) (6) (7) (8) (9) Características técnicas: página 3 Piezas de repuesto: figura 9 Manual (1) LYN Clavija con cabeza (2) y anillas (4) SCS Clavija con cabeza (2) y anillas (2) SCS Tuercas (1) y arandela (1) 1-es Es de suma importancia asegurarse de que la puerta siempre se deslice suavemente. Las puertas que se encajen o se atasquen deberán repararse inmediatamente. Recurra a los servicios de un técnico debidamente cualificado para reparar la puerta, nunca intente repararla por su cuenta. Cuando utilice herramientas y piezas pequeñas para la instalación o al efectuar una reparación en la puerta, proceda con precaución y no lleve anillos, relojes o ropa holgada. LISTA DE VERIFICACIÓN DE INSTALACIÓN - PREPARACIONES Verifique el contenido de la caja y lea las instrucciones detenidamente. Asegúrese de que su equipo de puerta opera perfectamente. La puerta debe deslizarse uniforme y suavemente y no debe quedarse encajada en ningún momento. Recuerde que el nivel del suelo puede elevarse algunos centímetros en invierno. La puerta deberá ser estable y estar tan exenta de contratensiones como sea posible para evitar un vaivén no deseado. Cuanto más suave se desplace la hoja de la puerta, más preciso tiene que ser el ajuste de fuerzas. Haga una lista de los materiales que todavía necesite y obténgalos antes de empezar con la instalación: clavijas para grandes amperajes, pernos, topes de puertas, cables, cajas de distribución, herramientas, etc.

El tipo de puerta determina la ubicación del mecanismo de apertura. Si el tope de la puerta está en el suelo, el mecanismo de apertura también se tendrá que instalar a una altura que sea lo más inferior posible, de tal forma que no pueda torcer la puerta. Use sólo piezas del marco de la puerta para los herrajes.

Para las puertas de acero, el herraje deberá ser montado en el marco principal. Si no está seguro de si el soporte existente es lo suficientemente estable, refuércelo.

Con las puertas de madera, el herraje se deberá ajustar con pernos. Se recomienda fijar una placa desde el exterior, de tal forma que los soportes de herraje no se puedan soltar con el paso del tiempo. Las puertas de madera delgadas deberán reforzarse para resistir las cargas existentes (p. ej. tipo F).

CONFIGURACIÓN DE PUERTA 3

¿Cuánto se tiene que abrir la hoja de la puerta? 90 grados o hasta 115 grados. Un ángulo de apertura superior a 115 grados es practicable hasta un cierto punto pero no se recomienda. La razón es que el mecanismo de apertura siempre funciona a la misma velocidad. Cuanto más se tenga que abrir la puerta, más rápida deberá desplazarse la hoja de la puerta. El movimiento se vuelve más irregular y esto somete a los herrajes y a la puerta a cargas extremas. Es válido para automatismos sin interruptor final de carrera: los ángulos de apertura desiguales provocan que un mecanismo de apertura alcance primero su destino, pero siga en marcha, por lo que fuerza la puerta contra el tope de la misma hasta que el motor alcance su posición final (véanse figuras 3, A-F). Consejo para profesionales: el tiempo que lleva alcanzar el tope limitado se puede controlar seleccionando deliberadamente diferentes dimensiones A y B (izquierda + derecha). No obstante, este método de instalación somete los herrajes a cargas elevadas y puede provocar que la puerta se desplace de modo irregular. Recomendamos que sólo montadores de puertas con experiencia elijan este método. NOTA: Si la puerta se abre hacia un muro o una pared, existe riesgo de quedarse aprisionado. Si la distancia restante después de abrir la puerta es inferior a 200 mm, se deberá asegurar esa zona más tarde adicionalmente mediante un sensor infrarrojo o una regleta de contacto.

UNA PUERTA BASCULANTE REQUIERE UN TOPE DE PUERTA ANCLADO EN AMBAS DIRECCIONES DE APERTURA Y CIERRE. Los topes de puertas protegen al mecanismo de apertura, a la puerta y a los herrajes contra el desgaste. Operar la puerta sin topes limite fijos no resulta satisfactorio; a menudo ¡resulta peligroso, provoca un desgaste prematuro y anula la garantía del producto¡

La elección de la ubicación correcta del soporte del poste tiene una repercusión decisiva en el funcionamiento posterior del sistema. Determina la distancia entre el centro de desplazamiento del motor y el de la puerta, y por lo tanto el ángulo de apertura. Se hará referencia a estas dimensiones como dimensión A y dimensión B. No subestime la acción que estas dimensiones ejercen sobre el correcto funcionamiento y la marcha. Pruebe y deduzca la mejor dimensión para el ángulo de apertura con tanta precisión como sea posible y que sea apta para todas las circunstancias. Véase la tabla (figura 3F) ara las dimensiones A/B. Si el poste no es lo suficientemente ancho, se le deberá ajustar una pieza de extensión (figura 5B). Si el poste es demasiado grueso, recórtelo para que sea más delgado (figura 5D) o equilibre la puerta (figura 5C). Para lograr las dimensiones ideales, puede resultar necesario acortar o alargar la placa de bisagras suministrada. En el caso de que las puertas se fabriquen a medida respondiendo a las necesidades del cliente, si las bisagras de la puerta se han ajustado a los postes adecuadamente, se puede influir sobre las dimensiones A y B. Antes de que se determinen las dimensiones de montaje finales, deberá comprobar siempre si existe la posibilidad o no de que el borde del mecanismo de apertura choque con el poste cuando la puerta bascule. INSTALACIÓN: El mecanismo de apertura ejerce una fuerza considerable contra el poste. Normalmente, las dimensiones de montaje aceptable se consiguen si la placa de bisagras suministrada se suelda directamente en el poste. En caso de que las paredes sean de piedra gruesa o haya postes de hormigón, la bisagra se deberá soldar a la placa base y se acopla de tal forma que las clavijas no puedan soltarse durante la operación. Las clavijas para grandes amperajes, donde se ha enlazado una barra roscada en la mampostería sin tensión, son más aptas para esta finalidad que las clavijas cubiertas de plástico o de acero. Cuando se trate de pilares de albañilería, se montan en una placa de acero relativamente amplia que cubra diversos ladrillos y se suelda entonces la placa de bisagras encima. Una escuadra de apoyo acoplada por encima del borde del poste también es un buen medio para fijar los ejecutores. RECOMENDACIONES 1 ACCESORIOS: En caso de pilares redondos, se puede montar un herraje del accesorio, que facilita el ajuste de la dimensión A/B (modelo 207917). RECOMENDACIONES 2 ACCESORIOS: Para las puertas que se basculan hacia el exterior, se puede adquirir un herraje especial. 2-es

El mecanismo de apertura requiere espacio en el lateral para poder efectuar una instalación correcta de los brazos; asegúrese de que se dispone del mismo. Las puertas que resulten afectadas por grandes golpes de viento también se deberá proteger mediante un bloqueo (eléctrico). Hay que considerar muchos factores a la hora de elegir el mecanismo de apertura correcto. Partiendo del hecho de que la puerta funcione adecuadamente, "arrancar” es la fase más difícil, una vez que la puerta está en movimiento, evidentemente se requiere menos fuerza para desplazarla.

• Dimensión de la puerta: la dimensión de la puerta es un factor muy importante. El viento puede frenar o deformar la puerta, por eso, se incrementará la cantidad de la fuerza requerida para desplazarla considerablemente.
• Peso de la puerta: el peso de la puerta no es tan relevante como la dimensión.
• Acción de la temperatura: las temperaturas exteriores bajas pueden provocar que el arranque inicial resulte más difícil (variaciones en el terreno, etc.) o incluso impedirlo. Si se presentan temperaturas exteriores elevadas junto con un uso frecuente se puede activar la protección térmica antes de tiempo (aprox. 135 °C). (Sólo en accionamientos de 230 voltios).
• Frecuencia operativa/Tiempo operativo: llos mecanismos de apertura se han diseñado para un tiempo operativo máximo (tiempo de funcionamiento) de aproximadamente un 30% (p. ej. 30% durante una hora). Los automatismos de 24 voltios pueden estar en marcha de forma permanente. IMPORTANTE: el mecanismo de apertura de 230 voltios no se ha diseñado para operarse continuamente en su tiempo operativo máximo (operación ininterrumpida). En este caso, el mecanismo de apertura se calentará demasiado y se desconectará hasta que se enfríe a la temperatura de conexión. La temperatura exterior y la puerta son parámetros importantes que afectan al tiempo operativo actual. DESBLOQUE 6 El mecanismo de apertura se puede desbloquear. En este caso, la puerta se puede abrir y operar manualmente (fallo en la red). En un mecanismo de apertura nuevo, la acción de liberación puede a veces dar la sensación de estar dura o que se mueve a sacudidas, pero esto se considera normal y no afecta al funcionamiento. Liberación: inserte la llave en la cerradura de cilindro y gírela 180 grados. Entonces gire la palanca de liberación otros 180 grados, y !listo¡ Accionar: gire la palanca en el sentido de las agujas del reloj. En cuanto la puerta se desplace o el mecanismo de apertura se ponga en marcha, el engranaje se volverá a enclavar. Emplee el bloqueo para proteger la palanca de una liberación no autorizada. INSTALAR LOS BRAZOS DEL MECANISMO DE APERTURA 7 Libere el mecanismo de apertura. Empuje el mecanismo de apertura liberado en los herrajes y asegúrelo utilizando los pernos y anillas suministrados (figura 7). Si en el herraje de pilar se emplea el agujero de fijación medio o el interior, dicho herraje debe ser recortado antes de la primer puesta en marcha para que en el automatismo disponga de suficiente espacio libre. En caso de incumplirse esta condición, se puede provocar la rotura del herraje en el automatismo. Si el automatismo se desliza en el herraje, no se puede emplear un martillo ni un utensilio similar. CABLEADO 7 230 VOLTIOS: El cable de conexión de 4 polos tiene una longitud de aproximadamente 80 cm. y se ha tendido en una curva al controlador o a la caja de distribución impermeable localizada en el suelo. Un cable homologado está instalado permanentemente desde la caja de distribución hacia adelante. El condensador se puede conectar dentro de la caja de distribución o en el controlador. Conexión: El condensador se deberá conectar entre los bornes OP y CL. OP y COM generan el sentido de rotación A. CL y COM generan el sentido de rotación inverso. En cualquier caso, la instalación siempre deberá disponer de una puesta a tierra (figura 7B). 24 VOLTIOS: El cable conector es de 6 polos, de aprox. 80 cm de longitud y se guía en un arco al control o a una caja de distribución conectada a tierra superficial con estancamiento al agua. Desde la caja de distribución se llevará a cabo un cableado fijo mediante un cable admisible. Conexión: véase instrucciones para el control Colores de cable: marrón/verde/blanco/amarillo = sensores azul/rojo: motor de 24 voltios. RECOMENDACIONES ACCESORIOS: Cable prolongador LA400-JB40 Incluye: (1) 12m de cable con bornes (1) caja de distribución IP65 (2) descargas de tracción PG 13,5 (1) material de montaje

PRIMERA PUESTA EN MARCHA

Estando el dispositivo desbloqueado, compruebe manualmente el funcionamiento en la puerta. La puesta en marcha eléctrica sólo resulta factible con un control adecuado que se puede adquirir como accesorio. Asegúrese siempre de que se cumplan las correspondientes normas de seguridad tanto a nivel mecánico como eléctrico. Si la fuerza de la hoja en movimiento en el borde de cierre es superior a 400N se deberán utilizar dispositivos de seguridad adicionales (sensor infrarrojo o una regleta de contacto). Los dispositivos de seguridad deberán cumplir las exigencias según la norma EN60335-2-103.

TAREAS DE MANTENIMIENTO

El sistema mecánico del automatismo está exento de mantenimiento. Compruebe en espacios de tiempo regulares (mensualmente) si los herrajes de la puerta y del accionamiento están firmemente asentados. Desbloquee el automatismo y compruebe el funcionamiento de la puerta. Sólo si la puerta se desplaza fácilmente, también funcionará perfectamente con un automatismo. Un automatismo no puede reemplazar a una puerta que cierre mal. En automatismos de 24 voltios, véase también las instrucciones del control.

CARACTERÍSTICAS TÉCNICAS

230 voltios Alimentación de red (motor) Voltaje del motor Consumo corriente Consumo potencia Condensador Ancho máx. de puerta Peso máx. de puerta Clase de protección Cable de conexión Fuerza axial Velocidad de desplazamiento Marcha permanente Rango temperatura 24 voltios Alimentación de red (motor) Voltaje del motor Consumo corriente Consumo potencia Ancho máx. de puerta Peso máx. de puerta Clase de protección Fuerza (nominal) Velocidad de desplazamiento Tiempo de apertura 90O seg. Rango temperatura 220 – 240 voltios˜/ 50Hz 220-240 voltios 1,2A 280W 6,3μF 2,5m LYN300 4,0m LYN400 3,0m SCS300 250kg I - IP 44 H07RN-F / 80cm 250N 20mm/s LYN300, SCS300 12mm/s LYN400 4 minutos -20oC hasta + 55oC 220 – 240 voltios˜/ 50Hz 24 voltios 48W 2,5m LYN300 4,0m LYN400 3,0m SCS300 250kg I - IP 44 250N variable aprox. 12 LYN300 aprox. 14 LYN400 aprox. 10 SCS300 -20oC hasta + 55oC Declaración de Conformidad Los automatismos de puerta automáticos, modelos LYN300, LYN400, SCS300 de las series cumplen las exigencias de los párrafos vigentes de las normativas EN300220-3 • EN300220-3 • EN55014 • EN61000-3 • EN60555, EN60335-1 • ETS 300 683 • EN603351: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 • EN55014-2: 2001 • EN61000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN 301 489-3, V1.3.1 • EN 300 220-3 V1.1.1 • EN 13241-1, disposiciones y todas las enmiendas de las directivas de la UE......................................2006/95/CE, 2004/108/CE, 1999/5/CE Declaración de Incorporación Los automatismos de puerta automáticos cumplen las disposiciones de la directiva 89/393/CEE de la UE y sus enmiendas, siempre que se hayan instalado y su mantenimiento se haya efectuado de acorde a las instrucciones del fabricante y si se emplean con una puerta, que así mismo se haya instalado y cuyo mantenimiento haya sido efectuado respetando las instrucciones del fabricante. Quien suscribe declara por la presente que el aparato indicado anteriormente así como todos los accesorios detallados en el manual cumple las directivas y normas mencionadas anteriormente. B.P.Kelkhoff Manager, Regulatory Affairs Chamberlain GmbH D-66793 Saarwellingen January, 2008 3-es

HERRAJE DE LA PUERTA 5

El herraje de la puerta se tiene que instalar de tal manera que se halle horizontal en relación al soporte del poste. La distancia entre el soporte de la puerta y la del poste se define como "espacio de brazo”. Cuando la puerta está cerrada, el mecanismo de apertura se ha extendido un 99%. Cuando la puerta está abierta, el mecanismo de apertura se ha extendido un 1%. La retracción o extensión por completo del émbolo/husillo en marcha (con la puerta) perjudica al mecanismo de apertura y anula la garantía. Ante todo, es absolutamente indispensable ajustarse al espacio de brazo bajo todas las circunstancias. Dimensiones véase figura 5A. En caso de puertas de acero, las fijaciones se deberán soldar o atornillar atravesando todo el grosor. Al atornillar por todo el grosor, se deberán utilizar arandelas grandes o una placa en el lateral posterior. En caso de puertas de madera, se deberá atornillar la fijación atravesando todo el grosor. Resulta muy recomendable el uso de una placa desde el lado exterior a fin de que la fijación no se pueda aflojar. Las puertas de madera delgadas sin marco de metal se deberán reforzar adicionalmente ya que no soportarán ser sometidas a una carga permanente (p. ej. tipo F).
