GEBRUIKSAANWIJZING LYN400 CHAMBERLAIN

nI voor service 020 684 7978

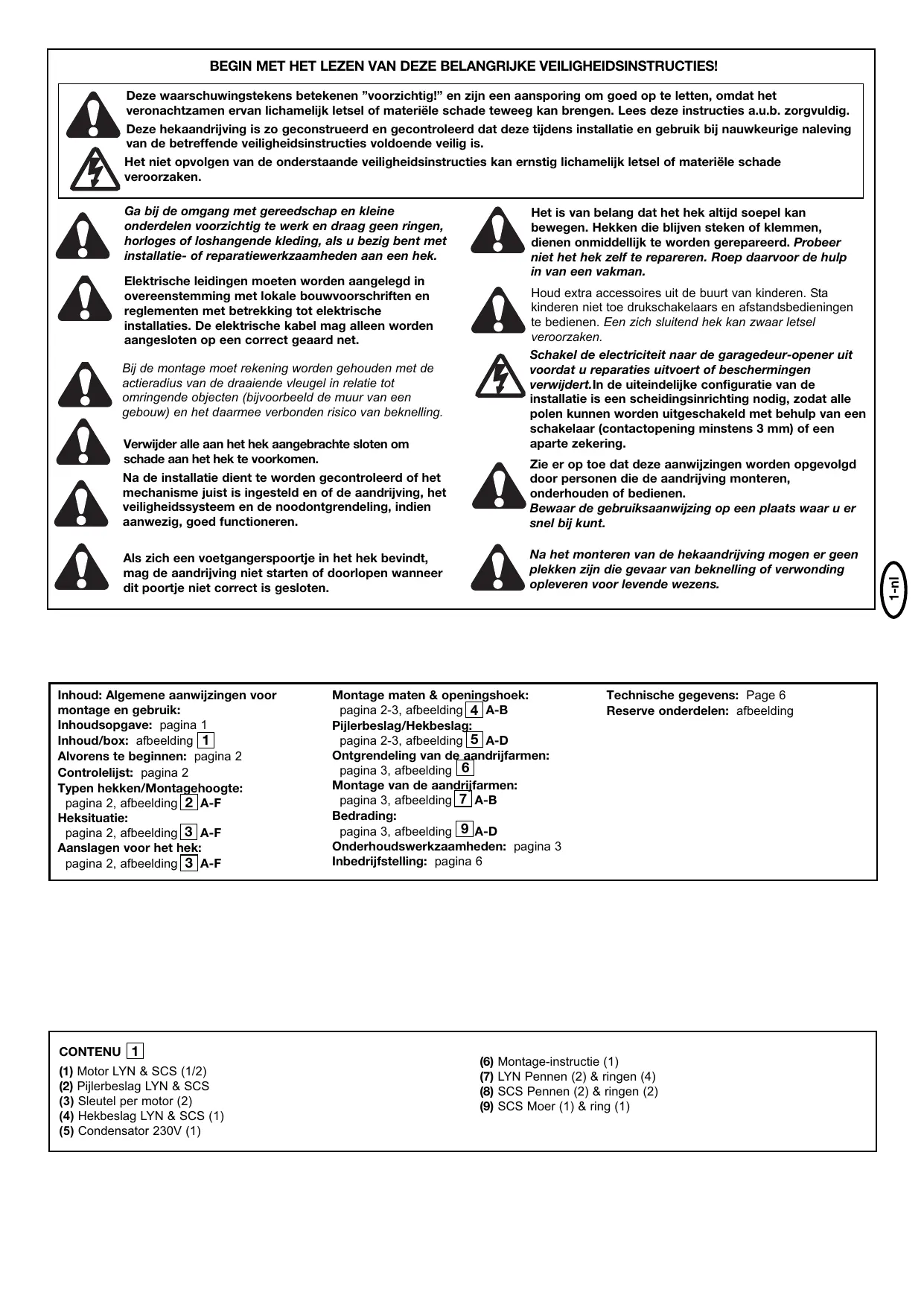

BEGINNEN SIE MIT LESEN DIESER WICTIGEN SICHERHEITSREGELN

Deze waarschuwingstekens beteken "voorzichtig!" en zijn een aansporing om goed op te letten,,ondat het veronachtzamen ervan lichamelijk letsel of materielle schade teweeg kan brengen. Lees deze instructies a.u.b. zorgvuldig. Deze hekaandrijving is zo geconstrueree en gecontroleerd dat deze tijdens installmentie en gebruik bij nauwkeurige naleving van de betreffende veiligheidsinstrumenties voldoende veilig is.

Het Niet opvolgen van de onderstaande veiligheidsinstrumenties kan ernstig lichamelijk letsel of materiele schadeveroorzaken.

Ga bij de omgang met gereedschap enkleine onderdelen voorzichtig te werk en draag geen ringen, horloges of loshangende kleding, als u bezig bent met installmentie- of reparatiewerkzaamheden aan een hek.

Elektrische leidingen moeten worden aangelegd in overeenstemming met lokale bouwvoorschriften en reglementen met betrekking tot elektrische installations. De elektrische kabel mag alleen worden aangesloten op een correct geaard net.

Bij de montage moet rekening worden gehonden met de actieradius van de draaiende vleugel in relatie tot omringende objecten (bijvoorbeeld de muur van een gebouw) en het daarmee verbonden risico van beknelling.

Verwijder alle aan het hek aangebrachte sloten om schade aan het hek te voorkomen.

Na de installmentie dient te worden gecontroleerd of het mechanisme juist is ingesteld en of de aandrijving, het veiligheidssystemen en de noodontgrendeling, indien aanwezig, goed functioneren.

Als zich een voetgangerspoortje in het hek bevindt, mag de aandrijving Niet starten of doorlopen wanner dit poortje Niet correct is gesloten.

Het is van belang dat het hek.altijd soepel kan bewegen. Hekken die blijven steken of klemmen, dienen onmiddelijk te worden gerepareerd. Probeer nicht het hek zelf te repareren. Roep waarvoord hulp in van een vakman.

Houd extra accessoires UIT de buurt van kinderen. Sta kinderen Niet toe drukschakelaars en afstandsbedieningen te bedieren. Een zich sluitend hek kan zwaar letsel veroorzaken.

Schakel de electriciteit waar de garagedeur-opener uit voordat u reparaties uitvoert of beschermingen verwijdert. In de uiteindelijkke configuratie van de installmentie is een scheidingsinrichting nodig, zodat alle polen können worden uitgeschakeld met behulp van een schakelaar (contactopening minstens 3mm ) of een apartezekering.

Zie er op toe dat deze aanwijzingen worden opgevolgd door personen die de aandrijving monteren, onderhonden of bedieren.

Bewaar de gebruiksaanwijzing op eenplaats waar u er snel bij kunt.

Na het monteren van de hekaandrijving mogen er geen plekken zijn die gevaar van beknelling of verwonding opleveren voor levende wezens.

Inhoud: Algemene aanwijzingen voor montage en gebruik:

Inhoudsopgave: pagina 1 Inhoud/box: afbeeling 1

Alvorens te beginnen: pagina 2

Controleijst: pagina 2

Typen hekken/Montagehoogte:

pagina 2, afbeelding 2 A-F

Heksituatie:

agina 2, afbeeling 3 A-F

Aanslagen voor het hek:

agina 2, afbeeling 3 A-F

Montage maten & openingshoek:
pagina 2-3, afbeelding 4 A-B

Pijlerbeslag/Hekbeslag:
pagina 2-3, afbeeling 5 A-D

Ontgrendeling van de aandrijfarmen:
pagina 3, afbeelding 6

Montage van de aandrijfarmen:
pagina 3, afbeelding 7 A-B

Bedrading:

9A-D

Onderhoudswerkzaamheden: pagina 3

Inbedrijfstelling: pagina 6

Reserve onderdelen: afbeelding

CONTENU 1

(1) Motor LYN & SCS (1/2)
(2) Pijlerbeslag LYN & SCS
(3) Sleutel per motor (2)
(4) Hekbeslag LYN & SCS (1)
(5) Condensator 230V (1)

(6) Montage-instructie (1)
(7) LYN Pennen (2) & ringen (4)
(8) SCS Pennen (2) & ringen (2)
(9) SCS Moer (1) & ring (1)

ALVORENS TE BEGINNEN

Voor de aandrijving is er aan de zijkant ruimte nodig voor de armen en de uit te voeren montageworkzaaamheden. Zorg dat deze ruimte beschikbaar is. Hekken met een sterke windbelasting dienen aanvullend met een (elektrisch) slot te worden beveiligd!

Er zijn veel factoren die bepalend zich voor de keuze van de juiste aandrijving. Als we uitgaan van een goed functionerend hek, vormt het "in beweging zetten" de moeilijkste fase. Als het hek eenmaal in beweging is, is het benodigde vermogen meestal aanzienlijk geringer.

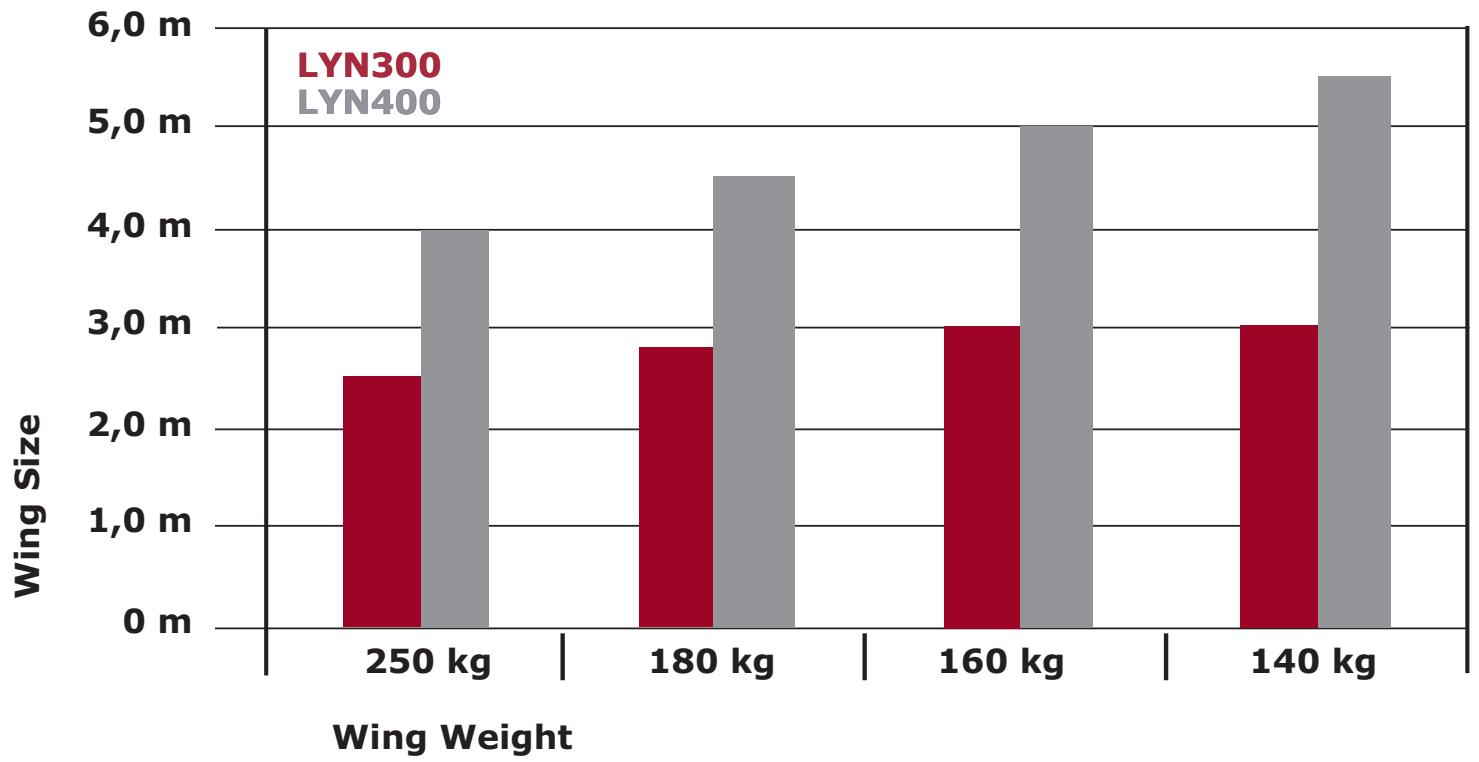

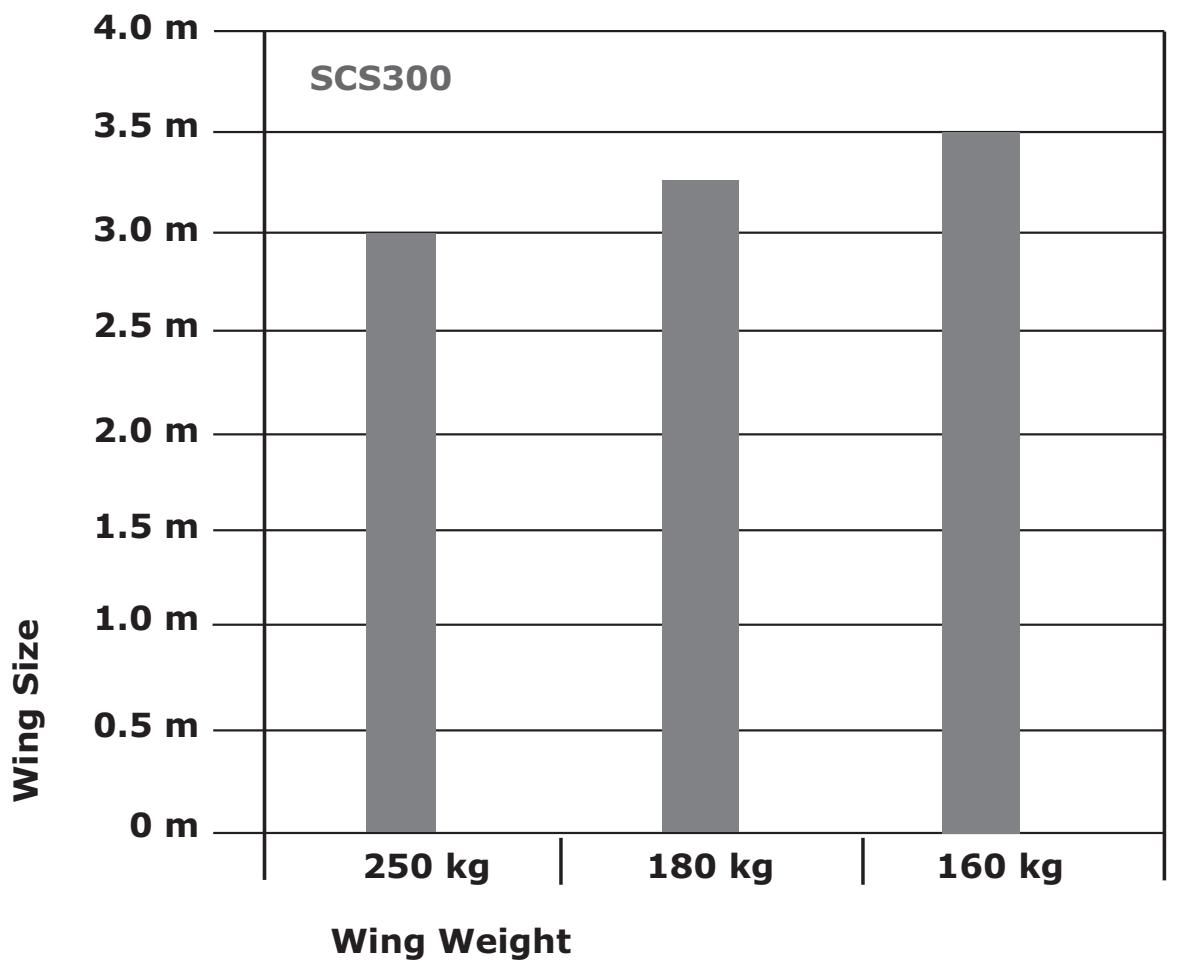

• Hekgrootte: De afmetingen van het hek vormen een zeer belangrijke factor. Wind kan het hek afremmen of spanningen veroorzaken en het benodigde vermogen sterk verhogen.
• Hekgewicht: De vermelding van het hekgewicht betreft slechts een globale aanduiding, die zeer sterk van het werkelijkke verbruik kan afwijken. Maar het om.gaat is de manier van functioneren.
• Invloed van de temperatuur: lage buitentemperaturen kunnen het in beweging zetten van het hek bemoeilijken (veranderingen van de ondergrond etc.) of verhinderen. Hoge buitentemperaturen kunnen de temperatuurbveiliging (ca. 135^ ) eerder in werkig zetten (alleen bij 230-volt-aandrijvingen).
• Werkfrequentie/Inschakelduur: de aandrijvingen hebben een maximale inschakelduur van ca. 30% (bijv. 30% van een uur). 24-volt-aandrijvingen können permanent draaien.

N.B.: 230Volt De aandrijvingen zijn er nicht voor gemaatk permanent op de maximale inschakelduur te werken (continubedriv). De aandrijving worden te warm en schakelt zichzelfuit tot hij wij de inschakeltemperatuur heeft bereikt. De buitentemperatuur en het hek vormen belangrijke factoren voor de daadwerkelijkde inschakelduur.

CONTROLELIJST INSTALLATIE - VOORBEREIDINGEN

Controleer de inhoud van de verpakking en lees de gebruiksaanwijzing aandachtig door. Zie erop toe dat uw hekinstallatie fouloos functioneert. Het hek moet gelijkmatig en stootvrij lopen, het mag nergens blijven hangen. Denk eraan dat de ondergrond in de winter enkele centimeters omhoog kan komen. Een stabeli hed met zo weinig möglich speling is van belang om storende slingerbewegingen te voorkomen. Hoeichter de vleugel loopt, hoe gevoeliger de kracht kan worden ingesteld.

Schrijf op, welt materiaal u nog nodig hebt en zorg ervoor dat alles aanwezig is als u met de montage begint. Kleefanker (stabiele pluggen), schroeven, aanslagen, kabels, verdendozen, gereedschap etc.

TYPEN HEKKEN 2

Het type hek is bepalend voor deplaats waar de aandrijving worden gemonteerd. Als de aanslag van het hek zich op de bodem bevindt, dient de aandrijving eveneens zo laag möglich worden gemonteerd, zodat hij het hek Niet kan verdraaien. Gebruik alleen delen van het lijstwerk voor de bevestiging.

TYPE A, B, C

Bij stalen hekken dient het hekbeslag aan het hoofdlijstwerk te worden bevestigd. Als het Niet duidelijk is of de beschikbare drager voldoende stabel is, versterk deze dan.

TYPE D, E, F

Bij houten hekken要去h hekbeslag worden doorgeschroefd. Het is raadzaam om aan de buitenkant een planta te monteren, zodate de bevestiging op termijn Niet los kan raken. Dunne houten hekken要去en eveneens worden verstevigd, omdat ze anders nicht bestand zich降到 de belasting (bijv. type F).

HEKSITUATIE 3

Hoe ver要去 de vleugel worden geopend?

90 graden,evt. tot (maximaal) 115 graden. Een openingshoek vaneer dan 115 graden is onder sommige omstandigheden mogelijk,maar Niet aan te raden! Dit ook dat de aandrijving een constante snelheid heeft. Hoe verder het hek moet worden geopend,hoe sneller de vleugel要去 bewegen. De bewegingen worden ongelijkmatiger, beslagen en hek worden daardoor extreem belast.

Geldt voor aandrijvingen+zonder eindschakelaars: Het naast elkaar bestaan van verschillende openingshoeken leidt ertoe dat de aandrijving die het eerst+zijn doel bereikt bij de aanslag een brommend geluid produeert (lopende motor) en gegen het hek drukt tot de andere motor eveneens+zijn eindpositie hebt bereikt. (afbeeling 3A-F).

Tip voor professionals: Door het gericht instellen van verschillende A+B afmetingen (links + rechts) kut u dearend van het bereiken van de eindaanslag beinvloeden. De beslagen wordenECHTER bij deze wijze van montage sterk belast en het hek kan met schokkende bewegingen gaan lopen. Deze methode is uitsluitend aan te bevelen voor de ervaren hekkenbouwer.

AANWIJZING: Opent het hek maar een muur of wand, bestaat er afklemgevaar. Is de resterende afstand bij geopend hek kleiner dan 200mm ,要去 dit bereik later met behulp van een fotocel of een contactlijst extra worden beveiligd.

AANSLAGEN 4

EEN DRAAIEND HEK HEEFT EEN VASTE AANSLAG NODIG (IN HEK OPEN EN HEK DICT). Aanslagen ontzien de aandrijving, het hek en de beslagen. Als er geen vaste eindaanslagen worden gebruikt, beweegt het hek Niet soepel,+kennen er gevaarlijke situatuies ontstaan, ontstaat voortijdige slijtage en verliest de garantie+zijn geldigheid!

PIJLERBESLAG

Het op de juiste plaat s aanbrengen van het pijlerbeslag is bepalend voor het goed functioneren van de installmentie. De afstandussen het draaipunt van de motor en het draaipunt van het hek wordt erdoor bepaald, en daarmee tevens de openingshoek. Men spreekt van afmeting A en afmeting B. Onderschat Niet de invloed van deze afmetingen op het soepel bewegen van het hek. Probeer onder alle omstandigheden en zo nauwkeurig möglich de ideale afmeting voor uw openingshoek in te stellen. Zie de tabel (afbeelding 3F) voor de afmetingen A/B.

Als de pijler Niet breed genoeg is, moet een adapterplaat worden vervaardigd (afbeelding 5B). Als de pijler te dik is,要去 deze gedeeltelijk worden verwijderd (afbeelding 5D), of要去 het hek worden verplaatst (afbeelding 5C).

Om optimale afmetingen te bereiken, kan het nodig zijn de meegeleverde scharnierplaat in te korten of te verlungen. Bij十几年e vervaardigen hekken können de afmetingen A en B worden beinvloed door de hengsels van het hek op een bepalde manier aan de pijlers te monteren. Voordat de montageafmetingen definitief worden vastgelegd, dient altijd te worden gecontroleerd of de aandrijving bij het draaien geen contact maakt met de pijler.

MONTAGE: De krachten waarmee de aandrijving gegen de pijler steunt,+zijn zeer groot. Meestal ontstaan er al acceptabele montageafmetingen wanner de meegeleverde scharnierplaat rechtsstreeks op de pijler worden gelast. Bij dikke stenen of betonnen zuilen moet het scharnierdeel op een dragerplaat worden gelast en zo worden bevestigd dat de pluggenijdens het gebruik Niet los kunden raken. Hiervoorল kleef-duwankers waar bij een borgpen spanningsvrij in het metselwerk worden ingebracht, better geschikt dan stalen of kunststof keilbouteen. Bij gemetselde pijlers dient een tamelijk grote, meerdere stenen bedekkende staalplaat te worden vastgeschroefd, waaropervoalgens de scharnierplaat kan worden gelast. Voor de bevestiging is ook een om de hoek van de pijler bevestigde hoekaplaat geschikt.

TOEBEHOREN TIP 1: Vooronde pijlers kan een toebehorenbeslag worden gemonteerd, waarkee het instellen van de A/B-massa worden vereenvoudigd (model 207917).

TOEBEHOREN TIP 2: Voor maar buiten draaiende hekken kan een special beslag worden besteld.

HEKBESLAG

Het hekbeslag moet waterpas op het pijlerbeslag worden gemonteerd. De afstand tussen de beslagen worden inspanmaat genoemd. In gesloten toestand van het hek is de aandrijving voor 99% uitgeschoven. In geopende toestand van het hek is de aandrijving voor 1% uitgeschoven. Complet IN- of UITschuiven van de zuigerijdens bedrijf (met hek) beschadigt de aandrijving en hierdoor komt de garantie te verrallen! Houd onder alle omstandigheden de inspanmaat aan! Afmetingen, zie afbeelding 5A. Bij stalen hekken要去en de bevestigingen worden gelast of doorgeschroefd. Bij doorschroeven要去en aan de achechterijde groe ringen of eenplaat worden gebruikt. Bij houten hekken要去 de bevestiging worden doorgeschroefd. Eenplaat van de buitenzijde wordt nadrukkelijk geadviseerd, zodat de bevestiging Niet los kan raken. Dunne houten hekken zonder metalen frame要去en extra worden versterkt, waar dat een continubelasting Niet kannen doorstaan (bijv. type F).

ONTGRENDELING 6

Het aandrijfmechanisme kan worden ontgrendeld. Het hek kan daarna met de hand worden geopend en bediend (stroomuitval). Bij neue waandrijvingen worden de ontgrendeling soms als stroef/stotendervaren. Dit is normal en heeft geen effect op het functioneren!

Ontgrendelen: Steek de cilindersleutel in het slot en draai deze 180 gradeen. Vervolgens draait u de ontgrendelingshendel eveneens 180 gradeen. Klaar.

Vergrendelen: Draai de hendel maarachten. Zodra het hek beweegt of de aandrijving loopt, worden het aandrijfmechanisme waar vergrendeld. Met behulp van het slot kan de hendel nu gegen ontgrendeling door onbevoegden worden beveiligd.

MONTAGE VAN DE AANDRIJFARMEN 7

Ontgrendel de aandrijving. Schuif de ontgrendelde aandrijving op de beslagen en zet deze vast met de meegeleverde bouten en ringen (afbeelding 7).

Wonneer het middelste of binnenste gat van de scharnierplaat worden gebruikt om de stijlbevestigingsbeugel te bevestigen, MOET u het resterende gedeelte van de scharnierplaat verwijdenen voordat u de arm inschakelt. Als u dat Niet doet, worden de bevestigingsbeugel beschadigd". Gebruik geen hamer om de aandrijving op de scharnierplaat te bevestigen.

BEDRADING 7

230 VOLT: De verbindingskabel is 4-polig en ca. 80 cm lang en worden in een boog maar de besturingseenheid of maar een bovengronds aangebrachte waterdichte verdeldoos geleid. Vanuit de verdeldoos worden met behulp van een veilige kabel een vaste verbinding gelegd. De condensator kan worden aangesloten in de verdeldoos of in de besturingseenheid.

Aansluiting: De condensator worden:tussen de klemmen OP en CL geklemd. OP en COM activeren draairichting A. De andere CL en COM activeren de omgekeerde draairichting. Vergeet nooit de installment te aarden (afbeeling 7B).

24 VOLT: De aansluitkabel is 6-polig, ca. 80 cm lang en worden in een bocht waar de besturing of maar een bovengrondse waterdichte verdeldoos geleid. Vanuit de verdeldoos vindt via een goedgekeurde kabel de vaste aansluiting plaats.

Aansluiting: Zie handleiding besturing.

Kabelkleuren: bruin/groen/wit/geel=sensoren blauw/rood:24-volt-motor

TOEBEHOREN TIP: Verlengsnoer LA400-JB40

Omvat:

(1) 12m kabel met klemmen
(1) Verdeeldoos IP65
(2) Trekontlastingen PG 13,5
(1) Montagematerialiaal

EERSTEINGEBRUIKNEMING

Controleer de functie bij ontgrendelde toestand met de hand aan het hek. Een elektrische ingebruikneming is alleen möglichk met een geschikte besturing, die als toebehoren te koop is. Let er alkijd op of er worden voldaan aan de mechanische en elektrische voorschriften die van toepassing zich op de installmentie.

Is de kracht van de bewegende vleugel aan de sluitkant hoger dan 400 N要去en extra beveiligingsvoorzieningen (fotocel, contactijst) worden gezruikt. Beveiligingsvoorzieningen要去en voldoen aan de eisen EN60335-2-103.

ONDERHOUDSWERKZAAMHEDEN

Het mechanisme van de aandrijving is onderhoudsvrij. Controller in regelmatige intervallen (maandelijks) de correcte bevestiging van het beslag van het hek en de aandrijving. Ontgrendel de aandrijving en test de functie van het hek. Alleen een soepel bewegend hek zal ook goed functioneren met een aandrijving. Een aandrijving is geen verwanging voor een slecht functionerend hek.

Bij 24-volt-aandrijvingen zich ook de handleiding van de besturing.

TECHNISCHE GEGEVENS

230Volt

Netaansluiting (motor) 220-240Volt/-50Hz

Motorspanning 220-240 Volt

Stroomverbruik 1,2A

Opgenomen vermogen 280W

6,3uF

Max.breedte hek 2,5m LYN300

4,0m LYN400

3.0m SCS300

Max. gewicht hek 250kg

Veiligh. klasse I - IP 44

Aansluitkabel H07RN-F / 80cm

Asbelasting 250N

Loopsnelheid 20mm/s LYN300, SCS300

12mm/s LYN400

Inschakelduur 4 minuten

Temperatuur bereik -20°C tot + 55°C

24Volt

Netaansluiting (motor) 220-240Volt/-50Hz

Motorspanning 24Volt

Stroomverbruik 2A

Opgenomen vermogen 48W

Max.breedhek

Max. gewicht hek 250kg

Veiligh. klasse I - IP 44

Kracht (nominaal) 250N

Loopsnelheid variabel

Openingstijd 90^ sec. ca. 12 LYN300

ca. 14 LYN400

ca. 10 SCS300

Temperatuur bereik -20°C tot + 55°C

Conformiteitsverklaring

Automatische hekaandrijvingen modellen LYN300, LYN400, SCS300 Series voldoen aan de eisen van de geldende secties van de normenvoorschriften EN300220-3 • EN55014 • EN61000-3 • EN60555, EN60335-1 • ETS 300 683 • EN60335-1: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 • EN55014-2: 2001 • EN61000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN 301 489-3, V1.3.1 • EN 300 220-3 V1.1.1 • EN 13241-1 alsmede de bepalingen en alle aanvullingen van de EU-voorschriften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 2006/95/EC, 2004/108/EC, 1999/5/EG

Inbouwverklaring

De automatische hekaandrijvingen voldoen aan de bepalingen van de EU-voorschrift 89/393/EEC en de aanvullingen ervan, wanneer deze conform de handleidingen van de fabrikanten worden geansealleerd en onderhoven en wanneer deze monet een hek worden gebruikt dat eveneens conform de fabrikantenhandleidingen worden geinstalleerd en onderhoven.

De ondergetekende verklaart hiermee dat het hier vermelde apparaat

alsmede alle in de handleiding vermelde toebehoren

voldoen aan de bovengenoemde voorschriften.

B.P.Kelkhoff
