Producttype	Motorisatie van draaihek
Merk	CHAMBERLAIN
Model	HC300ML-MLS
Voedingsspanning	230 V ± 10% 50 Hz
Stroomverbruik	22 mA (stand-by) / 1000 W max (motor)
Accessoires voeding	24 V~, 0,5 A max
Bedrijfstemperatuur	-25°C tot +55°C
Bedrijfsmodi	Standaard, Standaard & Doodman, Doodman
Maximale looptijd	80 seconden
Automatische sluitvertraging	0 tot 150 seconden
Afmetingen van de besturingskast	124 x 152 mm (zonder behuizing)
Aantal ondersteunde motoren	Tot 2 (Master/Second)
Hoofdfuncties	Automatisch openen/sluiten, afstandsbediening, knipperlicht, noodstop, programmeerbare automatische sluiting
Veiligheidsvoorzieningen	Fotocellen (meerdere), aanraakstrip 8,2 kΩ, motor oververhittingsbeveiliging, noodstop
Onderhoud	Regelmatige controles en onderhoud volgens het schema in de handleiding
Repareerbaarheid	Een specialist inschakelen; probeer geen reparaties zelf uit te voeren
Optionele accessoires	Fotocellen, knipperlicht, externe antenne, aanraakstrip, sleutelschakelaar
Compatibiliteit	Draaihekken met één of twee vleugels

Veelgestelde vragen - HC300ML-MLS CHAMBERLAIN

Wat is de verwachte levensduur van een poortopener?

Bij correcte installatie en particulier gebruik kan een Chamberlain poortopener meer dan 10 jaar perfect functioneren. Regelmatige controle en onderhoud volgens het schema zijn noodzakelijk.

Hoe lang duurt de installatie van een poortopener?

De montage van de mechanische componenten duurt 3 tot 4 uur, de elektrische aansluiting ongeveer 1 tot 2 uur. Er moet 30 minuten extra worden voorzien om de werking en veiligheidsinstructies aan elke gebruiker uit te leggen.

Wat gebeurt er bij een stroomuitval?

Alle Chamberlain poortopeners zijn voorzien van een ontgrendelingsmechanisme om de poort handmatig te bedienen bij stroomuitval.

Is het mogelijk om slechts één vleugel te openen? (voetgangersfunctie)

Ja, dat is mogelijk via afstandsbediening (vereist een 2-kanaals afstandsbediening) of via een schakelaar. De bedrijfsmodus 'Standaard' maakt deze functie mogelijk via kanaal 2.

De poortopener werkt niet / reageert niet op het indrukken van de knop. Wat te doen?

Controleer de aansluiting van de knop en de STOP-schakelaar (de STOP moet worden overbrugd indien niet gebruikt). Controleer de fotocellen (obstakel?), de aanraakstrip (beschadigd?) en zorg ervoor dat de aandrijving niet vergrendeld is.

Net na het starten stopt de poort en keert terug. Waarom?

Dit duidt meestal op een obstakel in de poortzone. Controleer of er geen object of persoon de beweging belemmert.

De aandrijving opent de poort niet volledig. Mogelijke oorzaken?

Controleer de maten A+B van de palen (moeten correct zijn), de geprogrammeerde looptijd (programmeer opnieuw door de motor 3 seconden na aanslag te laten draaien) en de krachtinstelling (verhogen indien nodig).

De aandrijving zoemt licht maar levert geen kracht. Diagnose?

Dit kan komen door een verkeerd aangesloten condensator (controleer de bedrading tussen bruin/zwart en de condensator), een te lage kracht (draai de potentiometer met de klok mee) of een vergrendelde aandrijving (ontgrendelen).

De automatische sluiting werkt niet. Wat controleren?

Voor automatische sluiting is installatie van Chamberlain fotocellen met ingebouwde veiligheid vereist (modellen 770E/771E). Zorg ervoor dat de potentiometer 'Timer to close' boven nul is ingesteld.

Het bereik van de zender is te klein. Oplossing?

Installatie van een externe antenne wordt aanbevolen. Monteer deze zo hoog mogelijk. Chamberlain biedt een kit ANT4X-1EML. Controleer ook dat de antenne niet in de buurt van 230 V kabels is geplaatst.

GEBRUIKSAANWIJZING HC300ML-MLS CHAMBERLAIN

Deze waarschuwingstekens betekenen "voorzichtig!" en zijn een aansporing om goed op te letten, omdat het veronachtzamen ervan lichamelijk letsel of materiële schade teweeg kan brengen. Lees deze instructies a.u.b. zorgvuldig.

Deze hekaandrijving is zo geconstrueerd en gecontroleerd dat deze tijdens installatie en gebruik bij nauwkeurige naleving van de betreffende veiligheidsinstructies voldoende veilig is.

Het niet opvolgen van de onderstaande veiligheidsinstructies kan ernstig lichamelijk letsel of materiële schade veroorzaken.

Ga bij de omgang met gereedschap en kleine onderdelen voorzichtig te werk en draag geen ringen, horloges of loshangende kleding, als u bezig bent met installatie- of reparatiewerkzaamheden aan een hek.

Elektrische leidingen moeten worden aangelegd in overeenstemming met lokale bouwvoorschriften en reglementen met betrekking tot elektrische installaties. De elektrische kabel mag alleen worden aangesloten op een correct geaard net.

Bij de montage moet rekening worden gehouden met de actieradius van de draaiende vleugel in relatie tot omringende objecten (bijvoorbeeld de muur van een gebouw) en het daarmee verbonden risico van beknelling.

Verwijder alle aan het hek aangebrachte sloten om schade aan het hek te voorkomen.

Na de installatie dient te worden gecontroleerd of het mechanisme juist is ingesteld en of de aandrijving, het veiligheidssysteem en de noodontgrendeling, indien aanwezig, goed functioneren.

Als zich een voetgangerspoortje in het hek bevindt, mag de aandrijving niet starten of doorlopen wanneer dit poortje niet correct is gesloten.

Het is van belang dat het hek altijd soepel kan bewegen. Hekken die blijven steken of klemmen, dienen onmiddellijk te worden gerepareerd. Probeer niet het hek zelf te repareren. Roep waar nodig hulp in van een vakman.

Houd extra accessoires uit de buurt van kinderen. Sta kinderen niet toe drukschakelaars en afstandsbedieningen te bedienen. Een zich sluitend hek kan zwaar letsel veroorzaken.

Schakel de elektriciteit uit voordat u reparaties uitvoert of beschermingen verwijdert. In de uiteindelijke configuratie van de installatie is een scheidingsinrichting nodig, zodat alle polen worden uitgeschakeld met behulp van een schakelaar (contactopening minstens 3 mm) of een aparte zekering.

Zie er op toe dat deze aanwijzingen worden opgevolgd door personen die de aandrijving monteren, onderhouden of bedienen. Bewaar de gebruiksaanwijzing op een plaats waar u er snel bij kunt.

Na het monteren van de hekaandrijving mogen er geen plekken zijn die gevaar van beknelling of verwonding opleveren voor levende wezens.

MONTAGE VAN DE BESTURINGSBOK

De besturing wordt in een speciale, waterdichte box (041FA277BX) gemonteerd. De afstanden die voor de montage nodig zijn, worden opgemeten en de boorgaten worden bepaald. Kunststof wordt met behulp van een schroevendraaier uit de gaten verwijderd. Kabelconnectoren worden met trekontlasting naar binnen geleid. De box wordt tegen het oppervlak, waartegen hij gemonteerd moet worden, gehouden. Schroeven worden door de bevestigingsgaten in de achterwand aan het oppervlak vastgeschroefd. De motorbesturing bestaat uit microprocessorgestuurde elektronica en is voorzien van de modernste techniek. De besturing beschikt voor een veilig gebruik over alle noodzakelijke aansluitmogelijkheden en functies. Door vocht en water raakt de besturing beschadigd. Voorkom te allen tijde dat er water, vocht of stuwwater in de besturing komt. Alle openingen en kabeldoorvoeren moeten altijd waterdicht afgesloten zijn. De besturingsbox met de motorbesturing moet met de kabeldoorvoeren naar onderen gemonteerd worden. De box mag niet blootgesteld worden aan direct zonlicht. Met de elektronica kan de trek- en duwkracht zeer nauwkeurig ingesteld worden. De deur kan bij de juiste montage/instelling met de hand vastgehouden worden. Tijdens gebruik kan de deur altijd per afstandsbediening, toets of sleutelschakelaar stopgezet worden. De deurvleugel moet voor de "OPEN"- en "DICHT"-posities een stabiele aanslag hebben, aangezien de deuraandrijvingen niet over een eindschakelaar beschikken.

STROOMVERDELING

De kabel die vanaf de aandrijfarm loopt, moet op een gangbare, waterdichte verdeler worden aangesloten. De kabel van de verdeler naar de besturing kan dan vast aangelegd worden. Het is vaak mogelijk de aandrijving die direct naast de besturing bevestigd wordt, direct naar de box te leiden. Leg de verdeler nooit onderaards aan! Volgende kabeldoorsnedes mogen over het algemeen niet onderschreden worden:

100-230 volt 1,5 mm² of groter - 0-24 volt 0,5 mm² of groter Tips: Deurbelkabel levert in de praktijk vaak problemen op, aangezien deze bij grotere lengtes te veel spanning verliest. Leg de kabels in verschillende kabelkanalen, d.w.z. kabel - motor en kabel - fotocelbeveiliging, vooral bij sleutelschakelaars, starttoetsen (van de behuizing), anders kunnen er bij langere kabellengtes storingen ontstaan.

TECHNISCHE GEGEVENS

Spanning:

230 V~ ±10 % 50 Hz

Verbruik max.:

22 mA

Aandrijving max.:

230 V~ 50 Hz 1000 W max

Stroomtoevoer toebehoren:

24 V~ 0,5 A max

Werktemperatuur:

-25°C ÷ 55°C

Bedrijfsvormen:

standaard/standaard met dodeman in sluiten/ Dodeman

Max. looptijd:

80 sec

Pauze tijd:

0-150 sec

Afmetingen:

124x152 mm (zonder box)

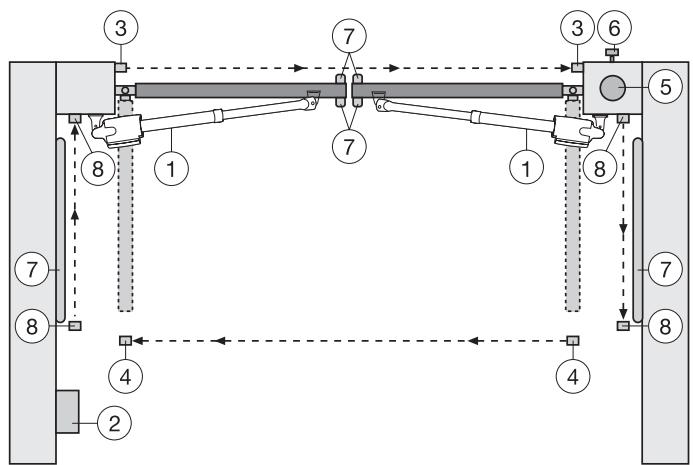

Typische opbouw van een installatie:

1. Motor
2. Besturing
3. Fotocelbeveiliging (actief sluiten), hoogte max. 200 mm

Eerste fotocelbeveiliging.

1. Fotocelbeveiliging (actief openen), hoogte max. 200 mm

Tweede fotocelbeveiliging.

1. Knipperlicht (optioneel)

Belangrijke optische aanwijzing die wijst op bewegingen van de

deur.

1. Sleutelschakelaar/Codeslot

Wordt aan de buitenzijde aangebracht. Met een sleutel of door het invoeren van een nummer worden de deur geopend.

1. Contactlijsten (optie)

Beveiligt de deur bij aanraking. Contactlijsten kunnen op de deur of aan de posten worden aangebracht. Contactlijsten moeten, indien mogelijk, tot 2,5 m hoogte aangebracht worden.

1. Fotocelbeveiliging (actief openen/sluiten), hoogte max. 200 mm (optioneel)

De besturing voldoet aan de meest recente EN-

richtlijnen. Een van deze richtlijnen schrijft voor dat de sluitkrachten aan de deurkant niet meer mogen zijn dan 400 N (40 kg) binnen de laatste 500 mm voor deur dicht. Bij een deuropening van 500 mm mag de maximale kracht aan de deurkant 1400 N (140 kg) bedragen. Als dit niet gegarandeerd kan worden, moet er altijd een contactlijst, indien mogelijk, tot een hoogte van 2,5 m aan de deur of aan de tegenoverliggende post worden aangebracht (EN12453).

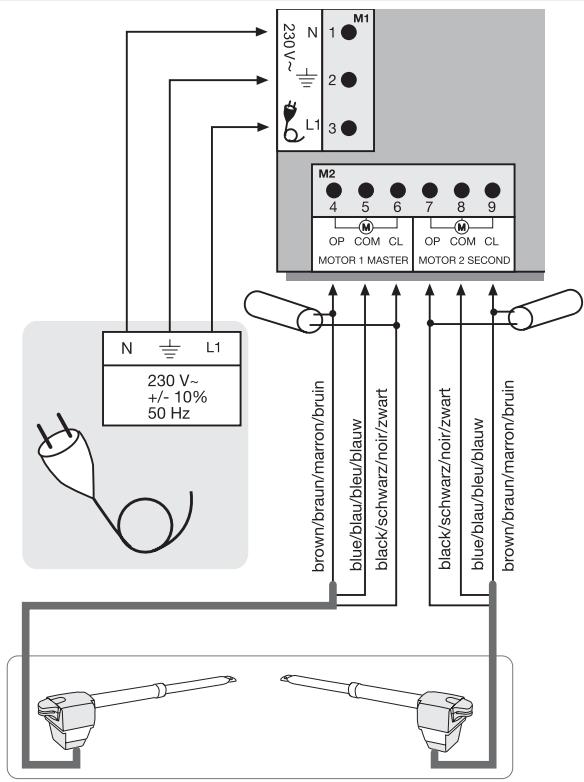

MOTOREN:

Motor 1 "Master" moet als eerste opengaan, de andere motor heet Motor 2 "Second". Als er maar een motor gebruikt wordt, blijft de aansluiting van motor 2 vrij.

De kabels van de condensatoren die bij de motoren meegeleverd worden, moeten samen met de kabels voor de draairichting (bruin/zwart) naar de contacten OP en CL geleid worden. De condensatoren kunnen, om plaats te sparen, ook in de verdeler ondergebracht worden. Zorg ervoor dat ze goed bevestigd zijn en een goede elektrische verbinding maken. De condensatoren zorgen voor de kracht van de motoren.

Sluit eerst de motoren als volgt aan:

Motor 1

4 bruin & condensator 1

5 blauw

6 zwart & condensator 1

Motor 2

7 zwart & condensator 2

8 blauw

9 bruin & condensator 2

Voor de ingebruikname, zie paragraaf Eerste ingebruikname/basisinstelling.

Aanwijzing: bij de eerste ingebruikname en tijdens de eerste loop moeten de deurvleugels OPENGAAN. Als een of beide vleugels zich sluiten, in plaats van open te gaan, moeten bij deze motor de bruine en zwarte kabel omgewisseld worden! Eerst moet de stroomtoevoer onderbroken worden!

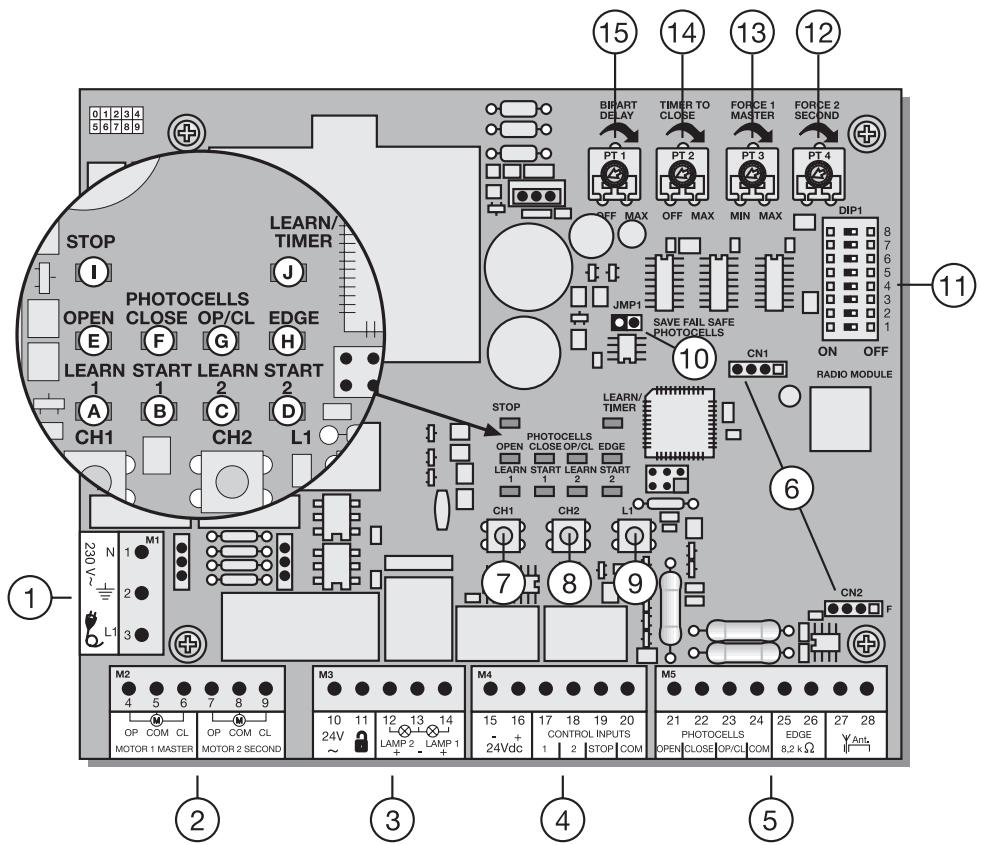

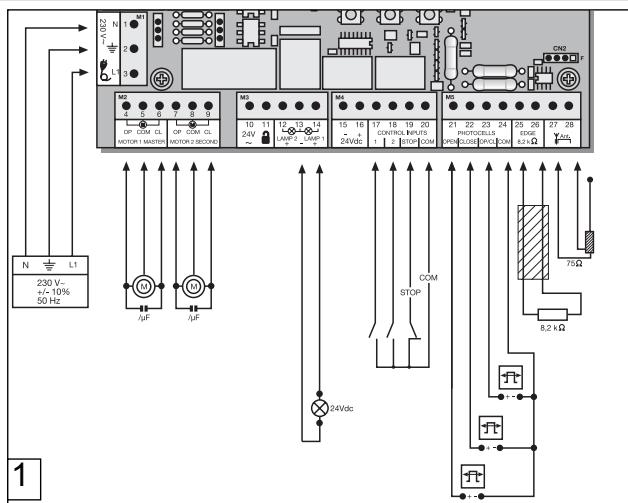

OPBOUW VAN DE BESTURING BESCHRIJVING VAN DE LED's

PUNT	BESCHRIJVING	FUNCTIE
1	M1, contact:1,2,3	Voedingskabel
2	M2, contact:4,5,6	Aandrijving 1 (Master)
	Contact:7,8,9	Aandrijving 2 (Second)
3	M3, contact:10,11	niet actief
	Contact:12,13	niet actief
	Contact:13,14	Knipperlicht
4	M4, contact:15,16	Aansluiting voor toebehoren 24V
	Contact:17,20	Impulsgeber kanaal 1
	Contact:18,20	Impulsgeber kanaal 2
	Contact:19,20	Noodstopschakelaar/moet overbrudg worden,+zonder aangesloten schakelaar
5	M5,contact:21,24	Fotocelbeveiliging actief OPEN
	Contact:22,24	Fotocelbeveiliging actief DICTH
	Contact:23,24	Fotocelbeveiliging actief OPEN+ DICTH
	Contact:25,26	Contactlijst 8,2 kOhm
	Contact:27,28	Antenne
6	CN1/CN2, stekker	aansluiting radiomodule
7	CH1, druktoets	Leren/wissen radiokanaal 1
8	CH2, druktoets	Leren/wissen radiokanaal 2
9	L1, druktoets	Aanleren traject
10	JMP1, jumper	Programmering fotocelbeveiliging
11	DIP1	Dipschakelaar bloc
12	PT4, potentiometer	Krachtinstilling aandrijving 2
13	PT3, potentiometer	Krachtinstilling aandrijving 1
14	PT2, potentiometer	Automatisch sluiten
15	PT1, potentiometer	Vleugelvertraging

RODE LED's zijn uitgeschakeld. Duiden op storingen; uitgezonderd niet-aangesloten failsafe fotocelbeveiligingen. (zie beschrijving "JUMPER")

Opmerking: kortsluiting, fotocelbeveiligingen en/of contactlijst

PUNT BESCHRIJVING

LED A ROOD leren/wissen radiokanaal 1

LED B ROOD starten impulskanaal 1

LED C ROOD leren/wissen radiokanaal 2

LED D ROOD starten impulskanaal 2

LED E ROOD fotocelbeveiliging actief OPEN

LED F ROOD fotocelbeveiliging actief SLUITEN

LED G ROOD fotocelbeveiliging actief OPEN/SLUITEN

LED H ROOD contactlijst

LED I GROEN stop

LED J ROOD leerprogramma (trajectory)

PROGRAMMA'S De besturing beschikt over 3 modi (programma's). Het gewenste programma worden met de dipschakelaar “ON” (AAN) of “OFF” (UIT) ingesteld.
DIP1	AAN	De verschillende werkwijzen van de aandrijvingen (zieAPEte tabel)
DIP2	AAN
DIP3	AAN
	AANT
DIP4		niet actief
DIP5	AAN	Instelling voor Chamberlain fotocelbeveiligingen (771EML), komt overeen met EN60225-2-103.
	UIT	Instelling voor relaisgestuurde fotocelbeveiligingen (263EML) of andere relais-fotocelbeveiligingen.
DIP6	AAN	Voorknipperen van de knipperlichten gedurende 2Seconden voordat de aandrijving start.
	UIT	Voorknipperen gedactiveerd
DIP7	AAN	Nadat de deur volledig geopend is, drukt aandrijving 1met maximale kracht de deur gedurende 1 seconde inrichting „OPEN".
	UIT	Werking gedactiveerd
DIP8		niet actief

ALLE veranderingen/instellingen die U aan de besturing voorneemt, ALTIJD stekker uit het stopcontact, anders worden de nieuwe veranderingen/instellingen niet door de besturing geaccepteerd.

POTENTIOMETER

PT1 (TRIMMER 1): VLEUGELVERTRAGING (BIPART DELAY)

Stel de vleugelvertraging in bij vleugels die elkaar overlappen. In stand OPEN = 1 of 3 sec. In stand DICT = 0-20 sec. Motor 1 Master wordt eerst geopend en als laatste gesloten. Om te voorkomen dat er iemand tussen de twee sluitende vleugels geklemd wordt, moet de vleugelvertraging altijd ingesteld worden. Volledig naar links gedraaid: vleugelvertraging UIT

PT2 (TRIMMER 2): AUTOMATISCH SLUITEN (TIMER TO CLOSE)

De wachtijd van de deur in de stand DEUR OPEN kan gedefinieerd worden: 0-150 sec. Nadat de ingestelde tijd afgelopen is, worden de deuren gesloten. Alleen mogelijk met aangesloten failsafe fotocellen 771EML. Volledig naar links gedraaid: automatisch sluiten UIT.

De besturing voldoet aan de meest recente EN-richtlijnen.

Een van deze richtlijnen schrijft voor dat de sluitkrachten aan de deurkant niet meer mogen zijn dan 400 N (40 kg) binnen de laatste 500 mm voor de stand deur DICHT. Bij een deuropening van 500 mm mag de maximale kracht aan de deurkant 1400 N (140 kg) bedragen. Als dit niet gegarandeerd kan worden, moet er altijd een contactlijst, indien mogelijk, tot een hoogte van 2,5 m aan de deur of aan de tegenoverliggende post worden aangebracht (EN12453).

PT3 (TRIMMER 3): INSTELLING VAN KRACHT (FORCE 1 MASTER)

De werkkracht van de motor wordt gedefinieerd met motor 1 = Master. De benodigde kracht is afhankelijk van het gewicht en de functie van de deur.

PT4 (TRIMMER 4): INSTELLING VAN KRACHT (FORCE 2 SECOND)

De werkkracht van de motor wordt gedefinieerd met motor 2 = Second. De benodigde kracht is afhankelijk van het gewicht en de functie van de deur.

PT1

PT2

PT3

PT4

BIPART DELAY

TIMER TO CLOSE

FORCE 1 MASTER

FORCE 2 SECOND

OFF MAX

OFF MAX

MIN MAX

MIN MAX

ALLE veranderingen/instellingen die u aan de besturing voorneemt, ALTIJD stekker uit het stopcontact, anders worden de nieuwe veranderingen/instellingen niet door de besturing geaccepteerd.

Aparte tabel voor de instelling van de werkwijzen

	DIP1	DIP2	DIP3	Impulsgever/kanaal 1	Impulsgever/kanaal 2
Standaard	AAN	AAN	UIT	Deur gesloten:1. impuls opent, de volgende zet stop, de volgende sluit, de volgende zet stop, de volgende opent etc.Impuls tijdens sluiten zet de deur stopImpuls tijdens openen zet de deur stopImpuls tijdens pauze sluit de deur onmiddelijk	Deur gesloten:1. impuls opent vleugel 1(voet-ganger functie), de volgende zet stop, de volgende sluit, de volgende zet stop, de volgende opent etc.Impuls tijdens sluiten zet de deur stopImpuls tijdens openen zet de deur stopImpuls tijdens pauze sluit de deur onmiddelijk
Standaard & Dodeman in sluiten	AAN	UIT	AAN	Deur gesloten:1. impuls opent, de volgende zet stop, de volgende sluit, de volgende zet stop, de volgende opent etc.Impuls tijdens sluiten zet de deur stopImpuls tijdens openen zet de deur stopImpuls tijdens automatisch sluiten sluit de deur onmiddelijk	Deur open:Continu signaal voor sluitenoodzakelijk, loslatenbewerkstelligt stopzettenRadiosignaal gedexeactiveerd,veiligheidsinrichtingengedexeactiveerd
Dodeman	UIT	UIT	UIT	Deur gesloten:Continu signaaloodzakelijk,loslaten bewerkstelligistopzettenRadiosignaal gedexeactiveerd,veiligheidsinrichtingengedexeactiveerd	Deur open:Continu signaaloodzakelijk,loslaten bewerkstelligt stopzettenRadiosignaal gedexeactiveerd,veiligheidsinrichtingengedexeactiveerd

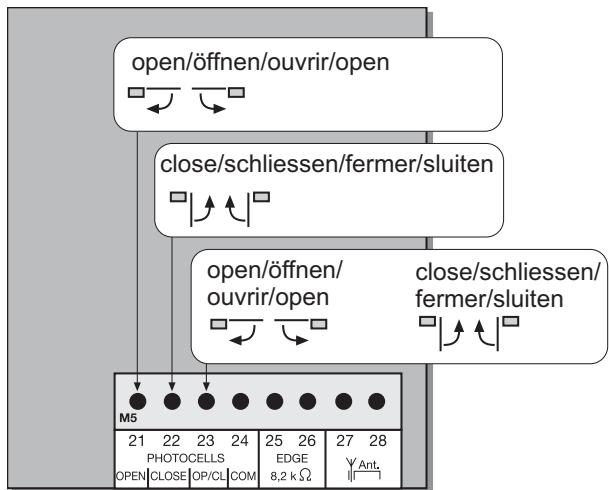

TOEBEHOREN

De fotocelbeveiligingen zorgen voor het beveiligen van de deur en moeten gebruikt worden. De montageplaats is afhankelijk van de constructie van de deur. Overeenkomstig EN12453 moeten een paar fotocelbeveiligingen buiten op een hoogte van 200 mm actief in de stand "Sluiten" geïnstalleerd worden; een tweede paar worden binnen op een hoogte van 200 mm actief in "Openen" geplaatst. Een derde paar fotocelbeveiligingen is actief in de stand "Sluiten" en "Openen" en kan optioneel geïnstalleerd worden. De fotocelbeveiligingen bestaan uit een zender en een ontvanger en moeten tegenover elkaar liggen. Met een schroevendraaier kan de behuizing van het fotocelbeveiliging (kunststof) geopend worden. Het fotocelbeveiliging wordt met kleine schroeven en pluggen aan de wand bevestigd. Het is mogelijk twee verschillende fotocelbeveiligingsystemen te gebruiken. (Zie beschrijving dipschakelaar). Als de functie "Automatisch sluiten" beschikbaar moet zijn, moet het Chamberlain-Failsafe fotocelbeveiliging geïnstalleerd worden. Een combinatie van de fotocelbeveiligingen is niet mogelijk. Het Chamberlain-Failsafe systeem (2-kabel systeem) beschikt aan beide zijden over een kleine, van buiten waarneembare LED (lampje) om de toestand van het fotocelbeveiliging aan te geven. Er zijn twee modellen van het Chamberlain-Failsafe systeem verkrijgbaar. Het ene systeem is ideaal voor montage aan wanden die tegenover elkaar staan. Het andere systeem is ideaal voor montage aan de binnenzijde van de deur, aangezien de beslagen voor de montage ingesloten zijn.

Diagnose aan het Chamberlain-Failsafe fotocelbeveiliging

LED constant = OK

LED knippert = fotocelbeveiliging blokkeert besturing

LED uit = geen stroom, verkeerde aansluiting of polen verkeerd aangesloten

Diagnose aan de besturing

Diagnose aan de besturing

LED uit = OK

LED constant aan = besturing blokkeert

LED knippert = OK, geen fotocelbeveiliging aangesloten

Kabeldoorsnede: 0,5 mm² of groter.

Spanning: 12/24 volt AC/DC.

Geen onbuigzame koperen leidingen gebruiken. Kabels met 230 volt

niet parallel of in hetzelfde kanaal leggen.

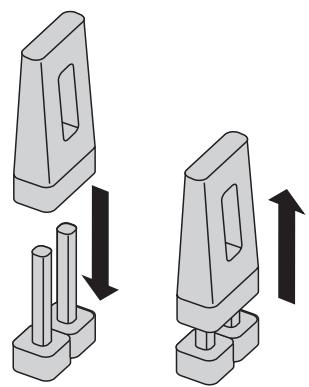

JUMPER

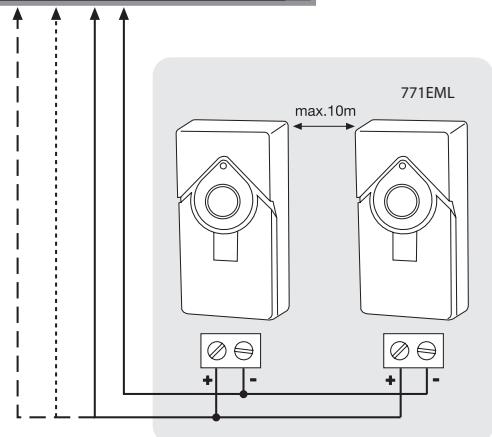

PROGRAMMERING VAN DE FAILSAFE FOTOCELLE(N) 771EML

1. Vóór de eerste ingebruikname!!
2. Bij aansluiting/verwijdering van een nieuwe fotocel.
3. Besturing uitschakelen (stekker UIT het stopcontact trekken).
4. Het opsteekbruggetje (jumper) op de hiervoor voorziene pinnen steken.
5. Dipschakelaar 5 op ON zetten.
6. Fotocel(len) volgens het schema aansluiten.
7. Besturing aanzetten (stekker erin) en 30 sec. wachten.
8. Het opsteekbruggetje (jumper) eraf trekken, even wachten. (Aantal aangesloten fotocellen worden onthouden)

PROGRAMMERING VAN RELAIS-FOTOCELLEN BIJV. 263 EML

De besturing moet gedurende een paar seconden van het stroomnet losgekoppeld worden. Alle contacten waaraan geen fotocelbeveiliging aangesloten is, moeten met COM overbrugd worden. (21-24, 22-24, 23-24). De relais-fotocelbeveiligingen worden door de contacten 15-16 van stroom voorzien. Dipschakelaar 5 moet op OFF staan. De jumper moet eraf getrokken worden.

Aanwijzing: relais-fotocelbeveiligingen mogen overeenkomstig EN12978 niet meer voor nieuwe installaties gebruikt worden, aangezien ze zichzelf niet kunnen testen (failsafe).

GEBRUIK ZONDER FOTOCELLEN

GEVAAR: Niet toegestaan voor normaal gebruik. In dat geval moeten contactlijsten de deur beveiligen.

De besturing moet gedurende een paar seconden van het stroomnet losgekoppeld worden. De contacten 21-22-23-24 moeten allemaal overbrugd worden. Dipschakelaar 5 moet op OFF staan. De jumper moet eraf getrokken worden.

Aanwijzing: fotocelbeveiligingen van verschillende constructie mogen NIET met elkaar gecombineerd worden.

Er kan een knipperlicht op de besturing worden aangesloten. Dit knipperlicht waarschuwt personen voor de bewegende deur. Het knipperlicht moet hoog en duidelijk zichtbaar aangebracht worden. De besturing geeft een constant signaal af, dat wordt omgezet in een knipperlicht.

Kabeldoorsnede: 0,5mm² of groter.

Spanning: 24 V DC

Geen onbuigzame koperen leidingen gebruiken. Kabels met

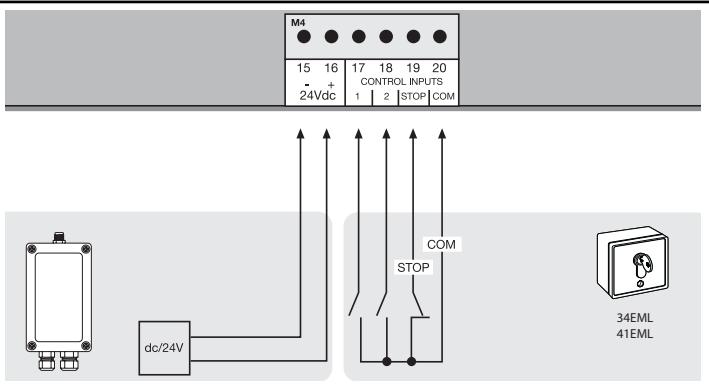

De besturing/aandrijving kan over verschillende ingangen geactiveerd worden. Dit kan met een handzender of sleutelschakelaar (contacten 17 + 20 ) gedaan worden.

Handzender = zie punt Aanleren van de handzender. Schakelingang 1 = input besturing 1, normaal gebruik. Schakelingang 2 = input besturing 2, actief bij speciale instellingen (zie beschrijving dipschakelaar).

Als er een schakelaar aangesloten wordt, kan hiermee de installatie stopgezet of geblokkeerd worden. Een beweging van de vleugels wordt onmiddellijk onderbroken. De contacten 19 en 20 moeten overbrugd worden als er geen schakelaar geïnstalleerd is.

24 VDC - UITGANG

Voor relais-fotocelbeveiligingen of andere apparatuur (bijv. ontvanger)

max. 500 mA

Geen onbuigzame koperen leidingen gebruiken. Kabels met 230 volt niet parallel of in hetzelfde kanaal leggen.

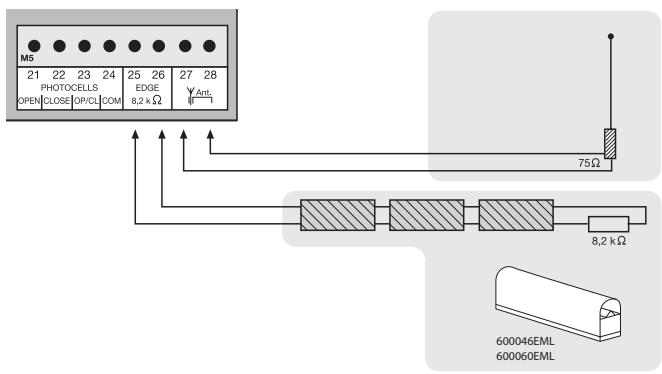

Op de besturing kan een contactlijst die volgens het 8,2-kOhm-principe werkt aangesloten worden. D.w.z. dat er aan het eind van de contactlijst een testweerstand met 8,2 kOhm aangesloten wordt. Deze zorgt voor de voortdurende controle van het stroomcircuit. De besturing wordt geleverd met een ingebouwde 8,2 kOhm weerstand. Er worden meerdere klemstroken in serie aangesloten. Kabeldoorsnede: 0,5 mm² of groter.

ANTENNE (OPTIONEEL) ANT4X-1EML

De besturing is standaard met een draadantenne uitgerust. Op de contacten 27 en 28 kan een buitenantenne (toebehoren) worden aangesloten. Zo is het bereik groter. De antenne dient zo hoog mogelijk gemonteerd te worden.

Geen onbuigzame koperen leidingen gebruiken. Kabels met 230 volt niet parallel of in hetzelfde kanaal leggen.

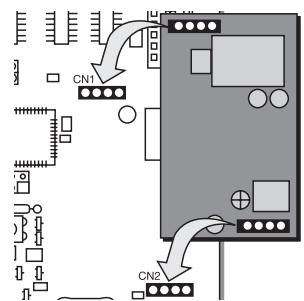

RADIOMODULE (voorgemonteerd)

Om de besturing via een radiografisch signaal te kunnen gebruiken, moet er eerst een radiomodule op de insteekplaatsen CN1/CN2 worden geïnstalleerd.

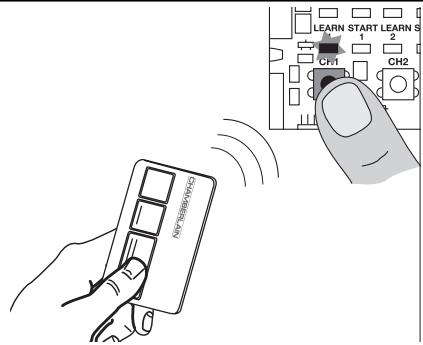

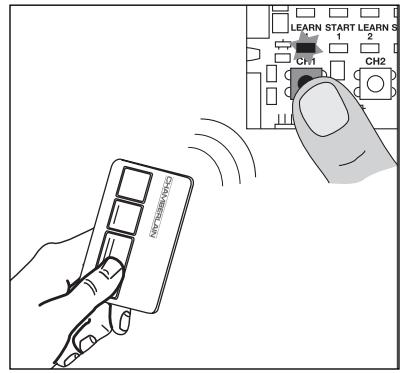

AANLEREN / WISSEN VAN DE HANDZENDER

Druk op de toets CH1. De LED „Learn1" brandt rood. Druk vervolgens gedurende ca. 5 seconden een toets van de handzender in. De LED „Learn 1" knippert nu. Klaar. Voer dezelfde stappen uit voor CH2, maar druk nu een nog vrije toets van de handzender in. Er kunnen maximaal 128 handzenders aangeleerd worden.

Druk voor het wissen van de aangeleerde handzenders de toets CH1 in tot de LED uitgaat. Voer dezelfde stappen uit voor CH2.

EERSTE INGEBRUIKNAME BASISINSTELLING

Voer de punten nauwkeurig één voor één uit. Begin in geval van twijfel opnieuw. Neem voldoende tijd voor deze instellingen.

1. Zijn alle voor het gebruik noodzakelijke aansluitingen aangesloten? Motoren, fotocelbeveiligingen, veiligheidscontactlijst, stopschakelaar.
2. Zorg ervoor dat zich niemand in de buurt van de deur bevindt of kan bevinden.
3. Controleer de LED's (lampjes) op werking en ga na of ze functies blokkeren. Rode LED's (lampjes) mogen niet constant branden. De groene LED's moeten branden.
4. Instellen van de dipschakelaar programme standard 1="ON", 2="ON", 3="OFF". Later kunnen er altijd correcties worden uitgevoerd.
5. Kracht instellen potentiometer "FORCE 1", "FORCE 2". Op maximaal 30% instellen. Bij zeer lichte deuren zich minder. Eerst proberen, dan corrigeren! Alleen in kleine stappen de kracht verhogen.
6. Als er twee motoren aangesloten zijn, moet de vleugelvertraging ("Bipart Delay") ingesteld worden. De potentiometer op ca. 50% zetten. Latere correcties kunnen te allen tijde uitgevoerd worden.
7. Besturing uitschakelen (stekker uit het stopcontact trekken). 7.1 Het opsteekbruggetje (jumper) op de hiervoor voorziene pinnen steken. 7.2 Dipschakelaar 5 op ON zetten. 7.3 Fotocel(len) volgens het schema aansluiten. 7.4 Besturing aanzetten (stekker erin) en 30 sec. wachten. 7.5 Het opsteekbruggetje (jumper) eraf trekken, even wachten. De LED's van de aangesloten fotocellen moeten UIT, de LED's van de NIET aangesloten fotocellen KNIPPEREN. De fotocellen zijn nu geactiveerd.

Programmering van de deur voor het traject standaard (zonder Soft-Stop, langzaamloop)

Aanwijzing: als er maar een aandrijving (1-vleugel) gebruikt worden, dan zijn de leerstappen voor vleugel 2 anders.

Bij programmering "Standard": aanwijzing staat in de tekst.

Bij programmering "Advanced" de punten 5,6,7,8 overslaan door toets L1 in te drukken.

Toets L1 moet in dit programma 2x ingedrukt worden.

1. De vleugels moeten gesloten en vergrendeld zijn.
2. Toets L1 kort indrukken (1 seconde), beide vleugels gaan open.

Aanwijzing: als een vleugel zich sluit, in plaats van open te gaan, moeten bij deze motor de bruine en zwarte kabel omgewisseld worden! Stroom uitschakelen (opnieuw starten), en vervolgens opnieuw beginnen met de programmering.

1. Toets L1 even indrukken zodat beide vleugels de eindaanslag bereikt hebben (+ twee seconden latent brommen). Alleen vleugel 2 loopt nu aan en wordt gesloten. Als vleugel 2 gesloten is, loopt vleugel 1 automatisch aan en wordt gesloten.

Aanwijzing: wacht, als er maar een vleugel gebruikt wordt, (ca. 15 seconden) zonder een toets in te drukken. Vleugel 1 loopt automatisch aan.

Verder met het afronden van de installatie.

Voltooien van de installatie/programmering:

Als het traject geprogrammeerd is, kunnen de handzenders geleerd (niet nodig bij kits) of gewist worden.

1. Start de deur met de handzender of een aangesloten toets en observeer het verloop. Sluit de deur weer ZONDER dat u een instelling geprogrammeerd heeft.
2. Als de deur niet volledig sluit, moet de potentiometer op een waarde ingesteld worden die het resultaat is uit voorgaande pogingen. (Bijv. looptijd verhogen, kracht corrigeren.

Vleugelvertraging) Attentie: de vleugel moet minstens een seconde tegen de aanslag aankomen, zodat hij ook bij wind (langzamer) de aanslag bereikt. Het is niet mogelijk dit met verhoogde kracht te compenseren. Het programmeren van de looptijd moet herhaald worden.

1. Doe nu een tweede poging, voer dezelfde stappen uit en sluit de deur eerst, voordat u weer instelt en programmeert.
2. Controleer, als alle instellingen geprogrammeerd zijn, de werking van de fotocelbeveiligingen, toetsen, knipperlichten, handzenders, toebehoren etc. Als u automatisch sluiten wilt, zet dan de potentiometer voor de pauze op deur OPEN ("timer to close").
3. Toon iedereen die met de deur om moet gaan welke bewegingen de deur maakt, hoe de veiligheidsfuncties werken en hoe de aandrijving met de hand bevestigd kan worden.

Programmering van het traject "Advanced" (individueel)

Toets L1 moet in dit programma in totaal 9x ingedrukt worden. Bij elke druk op de toets wordt er een positie (tijd) opgeslagen. Daardoor is het mogelijk soft-stop (langzaamloop) op te slaan, zodat de deur of de toepassing individueel aangepast kan worden. Zeer lange of bijna geen soft-stop-fases zijn ook mogelijk.

Vleugel 1 = "Master"

Vleugel 2 = ,Second

1. De vleugels moeten gesloten en vergrendeld zijn.
2. L1 indrukken; langer dan 5 seconden = tot vleugel 1 start (opengaat). Toets loslaten!!
3. L1 waar indrukken; soft-stop OPEN voor vleugel 1 begint vanaf deze positie.
4. L1 nogmaals indrukken nadat de eindaanslag OPEN al 2 sec. bereikt is (windlast)

Vleugel 2 start nu automatisch.

1. L1 waar indrukken; soft-stop OPEN voor vleugel 2 begint vanaf deze positie.
2. L1 nogmaals indrukken nadat de eindaanslag OPEN al 2 sec. bereikt is (windlast)

Vleugel 2 start nu automatisch en sluit vervolgens.

1. L1 waar indrukken; soft-stop DICHT voor vleugel 2 begint vanaf deze positie.
2. L1 nogmaals indrukken nadat de eindaanslag DICHT al 2 sec. bereikt is (windlast)

Vleugel 1 start nu automatisch.

1. L1 nogmaals indrukken; soft-stop DICHT voor vleugel 1 begint vanaf deze positie.
2. L1 nogmaals indrukken nadat de eindaanslag DICHT al 2

sec. bereikt is (windlast)

Klaar.

Veelgestelde vragen

Wat is de vermoedelijk levensduur van een hekaandrijving?	Een correct geinstalleerde hekaandrijving kan bij gebruik voor particuliere toepassingen meer dan10aar storingsvrijwerken. Zowel hethek als ook de aandrijving要去en regelmatig worden gecontroleerd en volgens het schema worden onderhoven.
Hoe lang duurt de installmentatie van een hekaandrijving?	Afhankelijk van uw vaardigheden neemt de montage van de mechanische onderdelen ca. 3 tot 4aar in beslag. Het hem koet worden voorbereid, zodate het gereed is voor installmentie. De elektrische aansluiting duurt ca. 1 tot 2aar. Elke gebruiker要去 tenminste 30 minuten worden geinstrueree in de bediening; hierbij要去en de functies worden getoond enveiligheidsaspecten, beveiligingsvoorzieningen, alsmede de handelwijzeijdens een stroomonderbreking worden uitgelegd.
Wat gebeurt erijdens een stroomonderbreking?	Alle Chamberlain-hekaandrijvingen beschikken over een ontgrendelingssystem om het hem tijdens een stroomonderbreking met de hand te konnen bedieren.
Is het möglich om slechts een vleugel te openen?(voetgangersfunctie)	Ja, dat is möglich. Dit proces kan radiografisch worden geactiveerd (hiervoor is minimaal een 2-kanaals handzenderoodzakelijk) of via het indrukken van een knop. (Zie instelling van de functiewijzen“Standaard”)709441

Aandrijving werkkt nicht / reageert nicht op indrukken van de knop.	1. Aansluiting knop los 2. Aansluiting STOP-schakelaar los, STOP-LED is UIT. 3. Hindernis bloktkeert fotocel in bewegingsrichting 4. Contactijst is beschadigd of heeft een hindersis geraakt. 5. Aandrijving is nog ontgrendeld	1. Knuppen- en COM-aansluitingen controleren 2. Aansluitingen van de STOP-schakelaar (STOP en COM) controleren. 3. Hindernis verwijderen 4. Hindernis verwijderen, alsmede aansluitingen en bedrading controleren. 5. Aandrijving vergrendelen
Direct nadat het hek zich in beweging heeft gezet, stopt het en keert het terug.	Hindernis in het hekbereik	Hekbereik controleren op hinderissen
De aandrijving opent het hek Niet volledig	1. Zijn de pijtermaten A+B correct? 2. Is de looptijd van de besturing correct geprogrammeerd? 3. Is de kracht correct ingesteld?	1. A+B-maat controleren 2. Eventuele opnieuw programmeren, plus ca. 3 seconden 3. Kracht corrigeren (bij wind draait de aandrijving iets langzamer)
De aandrijving zoemt weliswaartaar hebigt geen kracht	1. Condensator is nicht correct aangesloten op bruine en Zwarte babel. 2. Kracht is Niet ingesteld. 3. Aandrijving is ontgrendeld	1. Bedrading condensator controleren 2. Potentiometer voor kracht rechtsom draaien 3. Aandrijving vergrendelen
De besturing reageert Niet wanneriek ik de DIP-schakelaars verander.		Besturing stroomloos schakelen, dan DIP-schakelaars veranderen.
De aandrijving werkert alleen wanneriek ik de handzender ingedrukt houdt.	1. Besturing in dodemensbedrijf 2. Een beveiligingsvoorziening functieert net juist. (fotocel, contactlijst)	1. Besturing stroomloos schakelen, dan DIP-schakelaars veranderen. 2. LED's bekijken, fouten Zoeken en verhopen.
"Automatisch sluiten"werknetiet	1. Handzender Niet geprogrammeerd 2. LED's goven fouten aan 3. Fotocel verkeerd aangesloten 4. Brug Niet aanwezigCUSEN STOP en COM 5. Klem voor motoren eventueli net correct aangesloten	1. Werkt alleen wanner de fotocellen met 2 kabels 770E(ML) of 771E(ML) geinstalleerd is. 2. Vervolgens potentiometer voor "Automatisch sluiten" rechtsom draaien.
De aandrijving reageert Niet hoewel de besturing aangesloten is. (LED's branden)	1. Handzender Niet geprogrammeerd 2. LED's goven fouten aan 3. Fotocel verkeerd aangesloten 4. Brug Niet aanwezigCUSEN STOP en COM 5. Klem voor motoren eventueli net correct aangesloten	1. Handzender programeren 2. Fouten Zoeken en verhopen (zie beschrijving LED's) 3. Aansluiting/programmering fotocel controleren 4. Eenvoudige draadbrug aansluiten 5. Klem en aansluitingen controleren
De aandrijving reageert—helemaal Niet, geen LED brandt, eventueel stroomonderbreking		1. Stroomdraad en nulleider controleren 2. Zekeringenkast woning controleren
De aandrijving stopt plotseling en werkst pas wee na een langere pauze.	Wordt het hek continu gebruikt, bereikt de motor de uitschakeltempoatuur. Beveiligingsvoorziening, omdat de aandrijving Niet geschikt is voorcontinubridij.	Motor voldoende laten afkoelen (min. 15 minutes).
De aandrijving is zo sterk dat hij het hek/de pijler verbuigt	1. A+B-maat correct? 2. Kracht te hoog? 3. Hek versterken?	1. A+B-maat controleren 2. Potentiometer voor kracht linksom draaien 3. Eventuele aandrijving op een versterkingsplaat schroeven. (pijler) Eventuele bij trek- en drukpunt een versterkingsplaat aanbrengen. (hekvleugel) Geschichte schroeven en pluggengebruiken
Kunnen verschillende A+B-maten aan.beide zijden worden gebruikt?	Over het algemeen wel, maar de vleugels bewegen dan met verschillende slenheden. Worden de A+B-maat sterk gewijzigd ten opzichte van de norm, dan resulteert dat in een slecht bewegen van het hek en een hogere belasting van het beslag. (aanzienlijk lagere levendsduur van de installmentie)
Het hek moet een stijging volgen	Niet aanbevolen! Hek wijzigen! Het hek kan ongecontroleerd (gevaarlijk) bewegen, wanner de aandrijving ontgrendiel is. In de stijgingsrichting is een hogere kracht nodig; in tegenovergestelde richting heeft de aandrijving dan teveel kracht.
De krachtinstelling is gewijzigid, er isECHter geen verschil vast te stellen.	Besturing gedurende enkele seconden van het lichtnetloskoppelen om de zelfcontrole van de kaart te activeren.
Het bereik van de zender is te gering	De installmentie van een buitenantenne worden geadviseerd, waarde besturing met de korte kabelantenne zich in de meeste gezallen acheer de pijer of vlak bij de grond bevindt. De optimale antennepositie要去aljdozhoog mogelijk+zijn.Chamberlainbiedt als toebehoren een bijbehorende antenne met montageset aan onder de omschrijving ANT4X-1EML.
De hekpijler is zo dik dat ik Niet kan voldoen aan de A+B-maat.	Pijler uitsparen of hek verplaatsen
Besturing werkdt Niet meer met handzender, alleen nog met schakelaar en dan alleen zolang er een toets ingedrukt worden en vastgehonden worden.Toets (1) Open of met toets (2) DICTH	1.Instelling dipschakelaar Nietaar wens 2.Een veiligheidsfotocelbeveiliging, contactlijst of stop blokkeren de besturing 3.Er is slechts een fotocelbeveiliging voor OPEN aangesloten	1.Correctie van de dipschakelaar.Verhelpen van de storing noodzakelijk.Als de storing Niet gerepareerd kan worden, dan moet er een "reset" en een neue programmering uitgevoerd worden (zie fotocelbeveiliging). 2.Er moet ten minste een fotocelbeveiliging actief op DICTH of OPEN & DICTH aangesloten+zijn.
De installmentie worden Niet automatisch geslooten, maar worden automatisch GEOPEND	De motorkabelsঃverkeerd aangesloten	Motorkabels (bruin,zwart) omwisselen.
Besturing werkdt Niet met handzender	1.Handzender Niet geprogrammeerd 2.Een fotocelbeveiliging blokkeert	1.Handzender programmeren. 2.Fotocelbeveiligingen controeren.
Deur kan alleen geopend worden	1.Fotocelbeveiliging blokkeert 2.Instelling dipschakelaar Nietaar wens	1.Controle van de werking en aansluiting noodzakelijk. 2.Dipschakelaar controeren.
De besturing doet het Niet	Geen traject geleerd	Traject aanlen. Zie eerste ingebruikname.
De vleugels worden Niet volledig geopend	1.Kracht te laag bij veel wind (deuren over het volledige oppervlak) 2.Deur loopt stroef/zwaar	1.Kracht opnieuw instellen (verhogen). 2.Stroefheid verwelpen. 3.Besturing newu programmeren.
(External radiografische) universe ontvanger werkdt Niet	Controller of de polen in de juiste richting liggen(contacten 15/16)	Kabel "+"en "-omwisselen.

Conformiteitsverklaring

Automatische hekaandrijvingen modellen HC280ML, HC300ML/MLS, HC400ML/MLS, HC600ML/MLS Series voldoen aan de eisen van de geldende secties van de normenvoorschriften EN300220-3 • EN55014 • EN61000-3 • EN60555, EN60335-1 • ETS 300 683 • EN60335-1: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 • EN55014-2: 2001 • EN16000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN 301 489-3, V1.3.1 • EN 300 220-3 V1.1.1 • EN 13241-1 alsmede de bepalingen en alle aanvullingen van de EU-voorschriften 73/23/EEC, 89/336/EEC, 1999/5/EG

Inbouwverklaring

De automatische hekaandrijvingen voldoen aan de bepalingen van de EU-voorschrift 89/393/EEC en de aanvullingen ervan, wanneer deze conform de handleidingen van de fabrikanten worden geïnstalleerd en onderhouden en wanneer deze met een hek worden gebruikt dat eveneens conform de fabrikantenhandleidingen wordt geïnstalleerd en onderhouden.

De ondergetekende verklaart hiermee dat het hier vermelde apparaat alsmede alle in de handleiding vermelde toebehoren voldoen aan de bovengenoemde voorschriften.

Barbarea P. Keckhoh

IMPORTANTE INSTRUCTIES VOOR MONTAGE EN GEBRUIK

LEES EERST DEZE BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN!
