MODE D'EMPLOI STEP 570 X AEG

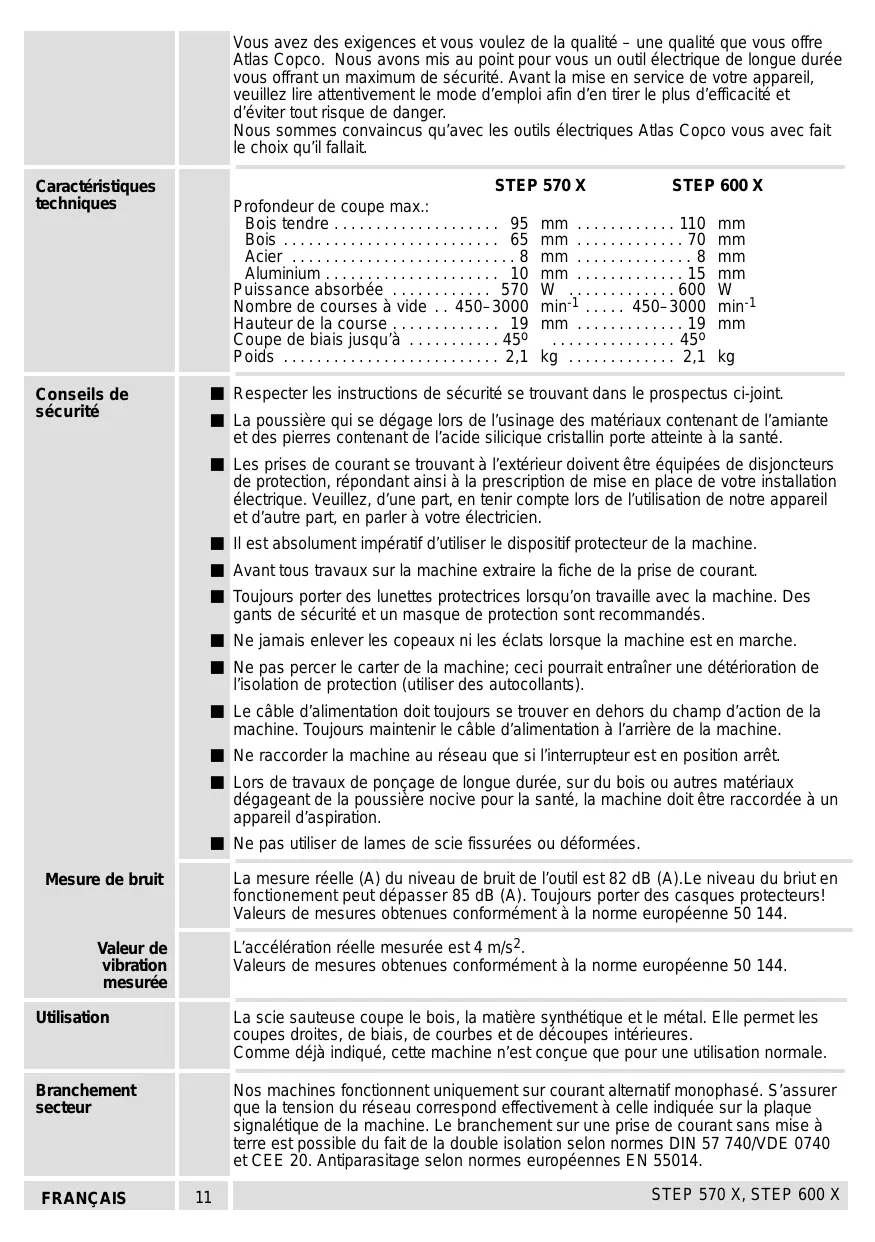

	Vous ave des exigences et vous foulez de la qualité – une qualité que vous offre Atlas Copco. Nous avons mis au point pour vous un outil électrique de longue durée vous offrant un maximum de sécurité. Avant la mise en service de votre apparuel, veillez dire attentivement le mode d'emploi afin d'en tirer le plus d'éfficacité et d'éviter tout risque de danger. Nous sommes convaincus qu'avçés les outils électriques Atlas Copco vous avec fait le besoin qu'il fallait.
Caracteristiques techniques	STEP 570 X STEP 600 X
	Profondeur de coupe max.:
	Bois tendre 95 mm 110 mm
	Bois 65 mm 70 mm
	Acier 8 mm 8 mm
	Aluminium 10 mm 15 mm
	Puisance absorbée 570 W 600 W
	Nombre de courses à vide 450-3000 min-1 450-3000 min-1
	Hauteur de la course 19 mm 19 mm
	Coupe de biais jusqu'à 450° 450°
	Poids 2,1 kg 2,1 kg
Conseils de sécurité	Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint.
	La poussière qui se dégage lors de l'usinage des matériaux contenant de l'amiate et des pierres contenant de l'acid silicique cristallin porte atteinte à la santé.
	Les prises de courant se trouvant à l'extérieur doivent être Equipées de disjoncteurs de protection, répondant ainsi à la prescription de mise en place de votre installation électrique. Veuillez, d'une part, en tenir compte lors de l'utilisation de notre apparéil et d'autre part, en parler à votreElectricien.
	Il est absolument impératif d'utiliser le dispositif protecteur de la machine.
	Avant tous travaux sur la machine extraire la fiche de la prise de courant.
	Toujours porter des lunettes protectrices lorsqu'on travaille avec la machine. Des gants de sécurité et un masque de protection sont recommendés.
	Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.
	Ne pas percer le carter de la machine; cei pourrait entraîner une dépréciation de l'isolement de protection (utiliser des autocollants).
	Le cable d'alimentation doit toujours se couver en dehors du champ d'action de la machine. Tousjours maintainir le cable d'alimentation à l'arrière de la machine.
	Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt.
	Lors de travaux de ponçage de longue durée, sur du bois ou autres matériaux dégaugeant de la poussière nocive pour la santé, la machine doit être raccardée à un apparéil d'aspiration.
	Ne pas utiliser de lames de scie fissureres ou déformées.
Mesure de bruit	La mesure réelle (A) du niveau de bruit de l'outil est 82 dB (A).Le niveau du briut en fonctionnement peut dépasser 85 dB (A). Toujours porter des casques protecteurs! Valeurs de mesures obtenues conformément à la norme européenne 50 144.
Valeur de vibration mesurée	L'accélération réelle mesurée est 4 m/s2. Valeurs de mesures obtenues conformément à la norme européenne 50 144.
Utilisation	La scie sauteuse coupe le bois, la matière synthétique et le métal. Elle permet les coupes droites, de biais, de courbes et de découvertes intérieures. Comme déjà indiqué, cette machine n'est conçue que pour une utilisation normale.
Branchement secteur	Nos machines fonctionnent uniquement sur courant alternatively monophasé. S'assurer que la tension du réseau correspond effectivement à celle indiquée sur la plaque signalétique de la machine. Le branchement sur une prise de courant sans mise à terre est possible du fait de la double isolation selon normes DIN 57 740/VDE 0740 et CEE 20. Antiparasitage selon normes Européennes EN 55014.
FRANÇAIS	STEP 570 X, STEP 600 X

Description

Le bouton de réglage permet de régler sans à-coups le nombre de courses (nombre de mouvements effectués par la lame de scie en une minute).

Capot transparent décalable, prévu pour l'aspiration optimale des copeaux.

Le dispositif d'aspiration des copeaux dégage la coupe, ce qui est particulièrement appréciable lors du sciage devant être effectué selon un tracé.

La compensation des vibrations se traduit par une coupe très calme grâce aux contrepoids antagonistes au niveau du coulisseau.

Changement ultra-rapide de la lame de scie sans avoir recours à un outil, grâce au levier de serrage.

Afin de permettre la réalisation d’une coupe de biais, la semelle doit être inclinée des deux côtés a. Elle doit être décalée vers l’arrière lorsqu’on désire effectuer des coupes en plongée et un sciage à proximité des bords.

Le pare-éclats réduit considérablement les éclats sur les bords de coupe lors du sciage du bois.

Le mécanisme pendulaire intégré augmente le rendement de coupe. Du fait de son mouvement pendulaire, la lame de scie n'est pressée contre le matériel qu'au moment du déplacement vers l'arrière (course de travail) et elle est soulevée du matériel pendant le déplacement vers l'avant.

Résultat: amélioration de l'éjection des copeaux, diminution du frottement -> augmentation de la performance de coupe.

Le mouvement pendulaire peut être réglé au moyen du commutateur, ce qui permet de l'adapter aux différents matériaux.

La forme de l'interrupteur de marche/arrêt est telle qu'il peut être utilisé en position avant ou arrêt de la poignée.

En marche continue, l'interrupteur de marche/arrêt peut être maintenu en position au moyen de blocage.

Canal d'aspiration intégré pour le raccordement d'un dispositif d'aspiration des copeaux.

Logement pour une lame de scie additionnelle.

Modifications : Les textes, les illustrations et les données techniques correspondent à la situation au moment de l'impression. Toutes modifications techniques sont réservées dans le cadre du développement technique permanent.

Mise en place de la lame de scie

Avant tous travaux sur la machine, extraire la fiche de la prise de courant.

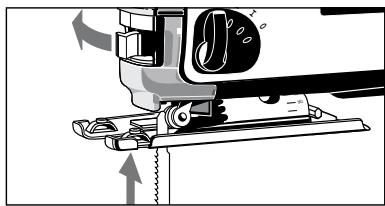

1. Faire pivoter le levier de serrage vers l'extérieur et jusqu'à concurrence de sa butée, comme l'indique la figure correspondante.
2. Placer la lame de scie dans la fente du galet d'appui et l'introduire dans le coulisseau jusqu'à concurrence de sa butée ; les deux épaulements de la lame de scie doivent venir en contact avec le collet du coulisseau (voir figure).
3. Relâcher le levier de serrage et la lame de scie se trouve serrée automatiquement.
4. Vérifier le positionnement correct de la lame de scie (ne pas oublier de porter des gants de protection!). La fente du coulissement doit se trouver en position inclinée par rapport à la lame de scie (voir figure).

Réglage de la semelle	La semelle peut être inclinée, repoussée ou décalée. Inclinaison => coupes inclinées (coupe de biais). Pour ce faire, desserer la vis de réglage, sorting la semelle du cran, l'encranter à l'angle souhaïte (15°, 30°, 45°) et desserer la vis de réglage. Les autres angles sont régables en dehors de la plage d'encrantement. L'angle peut être lu sur le cadran. Pour les coupes de biais précises, exécuter préalablement un coupe d'essai. Repoussement => coupes en plongée avec longue lame de scie. Pour ce faire, desserer la vis de réglage, repousser la semelle vers l'arrière et desserer la vis de réglage. Dans cette position, la semelle est fixée en position 0°. Décalage => coupes en plongée avec courte lame de scie et coupes à proximité des bords. Pour ce faire, desserer la vis de réglage, décaler la semelle vers l'arrière et serrer la vis de réglage dans le trou arrêté. Dans cette position, la semelle est également décalable en sens longitudinal.
Aspiration des copeaux	N'utiliser la machine qu'en liaison avec un dispositif d'aspiration approprié des copeaux. Le ≠ intéérieur normalisé du canal d'aspiration intégré est de 30 mm. Pour permettre le branchement sur un aspirateur ménager ou un aspirateur à sec/liquide Atlas Copco, utiliser le tuyau d'aspiration AEG (N° 4932 3304 12) faisant partie du programme d'accessoires. 1. Introduire intégralement le tuyau d'aspiration dans le canal en lui appliquant un mouvement de rotation. 2. Pousser le capot transparent vers le bas, afin d'obtenir une aspiration optimale de la sciure.
Pare-éclats	Le pare-éclats réduit considérablement les éclats sur les bords de coupe lors du sciage du bois. Introduire le pare-éclats sur la semelle comme le montre la figure, c'est-à-dire côté lisse vers le bas (possible uniquement en position avant de la semelle).
Réglage du nombre de courses	Le bouton de réglage permet de régler sans à-coups le nombre de courses (nombre de mouvements effectuels par la lame de scie en une minute). Le bouton de réglageporte les lettres A ... G qui signifie: A = Nombre de courses le plus faible G = Nombre de courses le plus élevé
FRANÇAIS	STEP 570 X, STEP 600 X

	Le régime des courses, approprié au matériel à usiner, est spécifique sur le tableau suivant. Il vous suffit d'ajuster la dette correspondante sur le bouton de réglage. Matériau à scier	Nombre de courses
	Bois	G
	Acier	D-E
	Aluminium	D-E
	Caoutchouc	A-C
Mise en marché/arrêt	Marche momentanée Mise en marche: appuyer sur l'interrupteur Marche/Arrêt Arrêt: lâcher l'interrupteur Marche/Arrêt Marche continue Mise en marche: appuyer d'abord sur l'interrupteur marche/arrêt puis sur le bouton de blocage, lâcher l'interrupteur marche/arrêt. Arrêt: appuyer sur l'interrupteur marche/arrêt et lâcher.	1-3
Réglage du mouvement pendulaire	Lors du réglage du mouvement pendulaire, la pénétration des dents de la lame de scie est augmentée ou diminuée. Rôle approximative applicable: Matériaux tendres Grand mouvement pendulaire Matériaux durs Petit mouvement pendulaire ou pas de mouvement pendulaire Surface de coupe soignée Pas de mouvement pendulaire Les mouvements pendulaires appropriés sont indiqués sur le tableau ci-dessous et se réglent au moyen du commutateur pendulaire.
	Matériau Degré pendulaire Bois I - III Matière synthétique I Aluminium 0 - I Acier 0 Cérôme 0 Caoutchouc 0 Les degrés pendulaires proposés sur le tableau ne sont bien entendu que des valeurs indicatives et approximatives! Le réglage pendulaire au moyen du commutateur peut tout aussi avoir lieu lorsque la machine est en marche.
Conseils pratiques	1. Régler le nombre de courses et mouvements pendulaires en fonction du matériel à scier. 2. Appliquer la partie avant de la semelle sur le matériel à scier et brancher la machine. 3. Appuyer la machine sur le matériel à scier (pression appliquée du haut) et la guider le long de la ligne de coupe. Ne pas exercer une pression de coupe excessive. Une pression légère sur la lame de scie est ajustement suffisante pour garantir une progression optimale de la scie. Lorsque l'on doit scier selon un tracé, se servir du repère placé sur le pare-éclats afin de faciliter l'orientation. Afin d'assurer une coupe rectiligne, fixer une barrette sur le matériel pour faire office de butée ou encore, utiliser une butée parallele (accessoire). Lorsqu'on doit effectuer des coupes inclinées (coupes de biais), il convient alors de décaler la semelle. S'il s'agit de scier à proximité des bords, amener la semelle dans la position la plus arrière.
FRANÇAIS	14	STEP 570 X, STEP 600 X
Sciage de tôles		Afin d'éviter l'effet de ressort, fixer les tôles sur un morceau de bois. Si l'on doit scier du métal, utiliser un liquide réfrigérant le long de la ligne de coupe (huile, pétrole).
Réalisation de découpes interieures		Le sciage en plongée n'est possible que dans des matérieliaux tendres (bois, matériaux de construction légers pour les murs). Si les matérieliaux sont plus durs (métaux), une percée plus importante doit être faite au moyen de la lame. Afin d'obtenir un angle de coupe favorable pour le sciage en plongée, déplacer la semelle dans sa position la plus arrière.(voir chapitre "Réglage de la semelle")
	1.	Le mouvement pendulaire doit être amélié sur "0" sur le commutateur sélecteur.
	2.	Le bord avant de la semelle doit être placé sur le point de coupe, alors que la machine est débranchée.
	3.	Brancher la machine et introduire la lame prudèment dans le matériel.
Butée parallèle avec guidage circulaire (accessoire*)	A l'aide du guide parallèle et circulaire, on peut réaliser des coupes parallètes de 0 - 200 mm et circulaires de 100 - 400 mm. Utiliser des lames de scie sauteuse avoyées.* Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments proposés pour votre machine et écuminés dans le catalogue d'accessoires.
Utilisation en tant que butée parallele	La face d'arrêt de la butée parallèle doit être introduite (orientée vers le bas) dans l'éclisse de la semelle et être fixée au moyen de la vis à garret. La butée parallelle doit être introduite du côté correspondant pour permettre les coupes à gauche ou à droite.
Utilisation en tant que guidage circulaire	La face d'arrêt de la butée parallèle doit être introduite (orientée vers le bas) dans l'éclisse de la semelle et être fixée au moyen de la vis à garret. Visser le guidage circulaire dans la butée parallele. Veiller à ce que la lame de scie forme une seule ligne avec le guidage circulaire, c'est-à-dire, que cet ensemble soit en alignement. Pour d'autres accessoires, consulter notre catalogue.
Entretien	Afin de garantir une disponibilité de service permanente, il est recommendé de faire contrôler une fois par an les balais (charbons) auprès d'un service après-vente AEG. N'utiliser que des pieces et accessoires AEG. Pour des pieces dont l'échange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente). Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Atlas Copco Electric Tools GmbH, B.P. 320, D-71361 Winnenden.
FRANÇAIS	15	STEP 570 X, STEP 600 X

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 50144, EN 55014-1, EN 55014-2, EN 60555-2, EN 60555-3, conforme aux règlements 98/37/CE, 73/23/CEE, 89/336/CEE.

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, conforme aux réglementations 98/37/CE, 73/23/CEE, 89/336/CEE
