BEDIENUNGSANLEITUNG STEP 570 X AEG

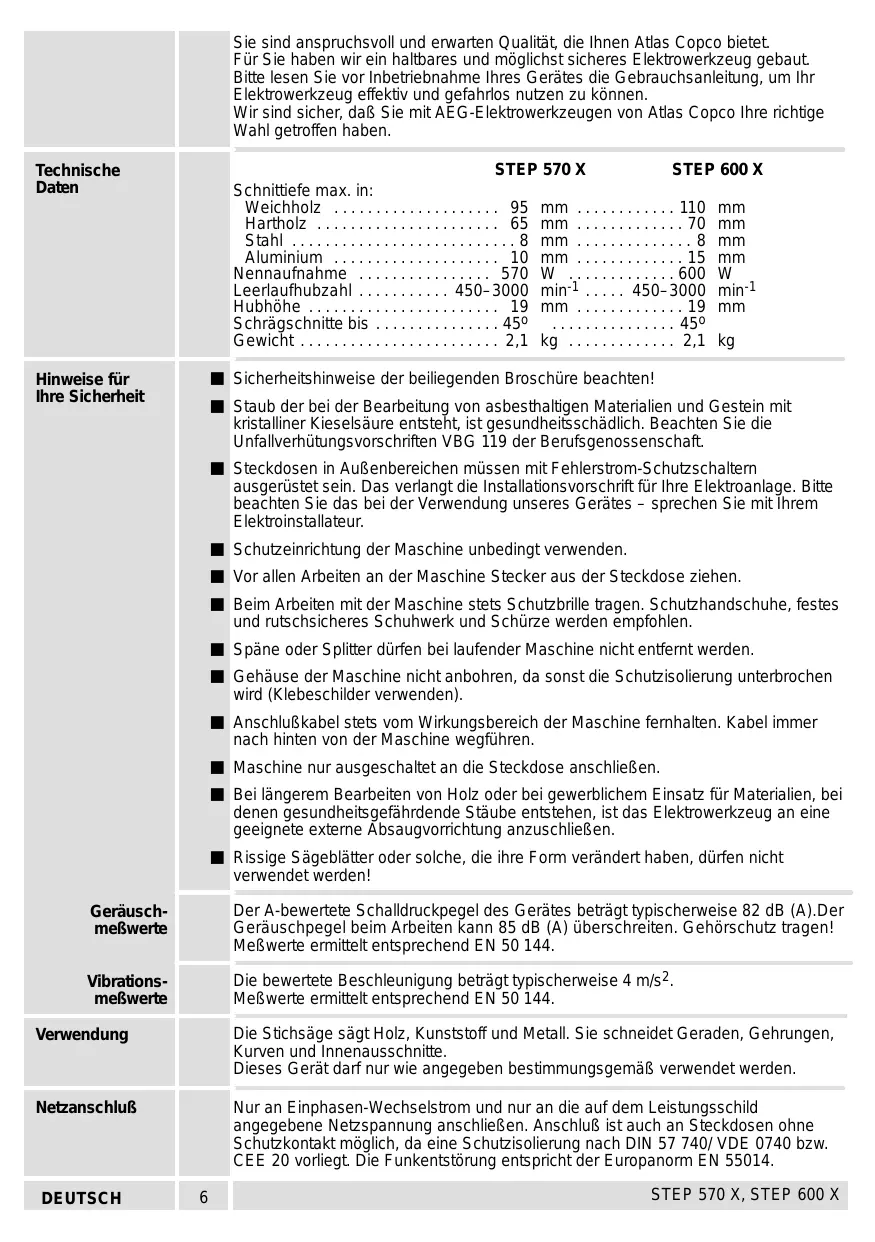

	Sie sind anspruchsvoll und erwarteten Qualität, die Ihnen Atlas Copco bietet.Für Sie haben wir ein haltbares und möglichst sicheres Elektrowerkzeug gebaut.Bitte lessen Sie vor Inbetriebnahme Ihr Gesamt der Gebrauchsanleitung, um Ihr Elektronerkzeug effektiv und gefahrlos nutzen zu konnen.Wir sind sichere, daß Sie mit AEG-Elektronerkzeugen von Atlas Copco ihre richtige Wahl getroffen haben.
Technische Daten	STEP 570 X STEP 600 XSchnittiefe max. in:Weichholz 95 mm 110 mmHartholz 65 mm 70 mmStahl 8 mm 8 mmAluminium 10 mm 15 mmNennaufnahme 570 W 600 WLeerlaufhubzahl 450-3000 min-1 450-3000 min-1Hubhoe 19 mm 19 mmSchrägschnittte bis 45° 45°Gewicht 2,1 kg 2,1 kg
Hinweise für ihre Sicherheit	■ Sicherheitshinweise der beiliegenden Broschüre beachten!■ Staub der bei der Bearbeitung von asbesthaltigen Materialien und Gestein mit kristalliner Kieselsäure entsteht, ist gesundheitsschädlich. Beachoten Sie die Unfallverhütungsvorschriften VBG 119 der Berufsgenosellschaft.■ Steckdosen in Außenbereichen müssen mit Fehlerstrom-Schutzschaltern ausgerüstet sein. Das verlangt die Installationsvorschrift für ihre Elektroanlage.itte beachten Sie das bei der Verwendung unseres Gerätes - sprechen Sie mit ihrer Elektroinstallatur.Schutzeinrichtung der Maschine unbedingt verwenden.Vor allen Arbeiten an der Maschine Stecker aus der Steckdoseziehen.Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Schutzhandschuhe, festes und rutschsicheres Schuhwerk und Schürze werden empfohlen.Späne oder Splitter dürfen bei laufender Maschine nicht entfernert werden.Gehäuse der Maschine nicht anbohren, da sonst die Schutzisolierung unterbrochen wird (Klebescholder verwenden).Anschlußkabel stets vom Wirkungsbereich der Maschine fernhalten. Kabel immer nach hinten von der Maschine wegführren.Maschine nur ausgeschaltet an die Steckdose anschließen.Bei längerem Bearbeiten von Holz oder bei gewerblichem Einsatz für Materialien, beidenen gesundheitsgeführende Stäube entstehen, ist das Elektrowerkzeug an einegeeignete externe Absaugvorrichtung anzuschlieben.Rissige Sägeblätter oder solche, die ihre Form verändert haben, dürfen nicht verwendet werden!
Geräuscheitwerte	Der A-bewertete Schaldruckpegel des Gerätes beträgt typischerweise 82 dB (A).DerGeräuschpegel beim Arbeiten kann 85 dB (A) überschreiben. Gehörschutz/TRagen!Meßwerte ermittelt entsprechend EN 50 144.
Vibrationsmeiwerte	Die bewertete Beschleunigung beträgt typischerweise 4 m/s2.Meßwerte ermittelt entsprechend EN 50 144.
Verwendung	Die Stichsäge sägt Holz, Kunststoff und Metall. Sie schneidet Geraden, Gehrungen, Kurven und Innenausschnittte.Dieses Gerätarfur niw wie angegeben bestimmungsgemäß verwendet werden.
Netzanschlüß	Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzspannung anschlossen. Anschlußist auch an Steckdosen ohne Schutzkontakt möglich, da eine Schutzisolierung nach DIN 57 740/ VDE 0740 bzw.CEE 20 vorliegt. Die Funkentstörung entspricht der Europanorm EN 55014.
DEUTSCH	6 STEP 570 X, STEP 600 X

Kurzbeschreibung

Mit dem Stellrad kann die Hubzahl (= Bewegung des Sägeblattes pro Minute) stufenlos reguliert werden.

Verschiebbare Klarsichtabdeckung für optimale Späneabsaugung.

Die Späneblasvorrichtung bläst den Schnitt von Spanen frei; sehr praktisch beim Sägen nach Anrät.

Der Vibrationsausgleich erhögt einen ruhigeren Lauf durch gegenüber Gewichtete am Stöbel.

Blitzschneller Sägeblattwechsel ohne Werkzeug mit Spannhebel.

Für Schragschnittie ist die Fußplatte beidseitig um 45^ verstelltbar, für Tauchschnittie und randnahes Sagen ist sie nach hintern versetzbar.

Der SpanreiSchutz verhindert weltgehend das Absplittern an der Schnittkante bei Holzbearbeitung.

Die eingebaute Pendelung erhöht die Schnittleistung.
Durch die Pendelbewegung des Sägeblattes wird dieseur beim Rückwartshub (Arbeitshub) gegen das Material gedrückt, beim Vorwartshub jedoch vom Material abgehoben. Ergebnis: besserer Spanauswurf, geringere Reibung -> höhere Schnittleistung.
Am Pendelschalter kann die Pendelung verstellt und somit den verschiedene Materialien angepasst werden.

Der Ein-/Ausschalter ist so geformt, daß er in vorderer und hinterer Griffposition bedient werden kann.

Für Dauerschaltung kann der Ein-/Ausschalter am Arretierknopf festgestellt werden.

Integrierter Absaugkanal zum Anschluß einer Späneabsaugung.

Integrierte Werkzeugeggarage für Zusatzblatt.

Änderungen: Text, Bild und Daten entsprechen dem technischen Stand zur Zeit des Drucktermins. Änderungen im Sinne der Weiterentwicklung unserer Produkte sind vorbehaltene.

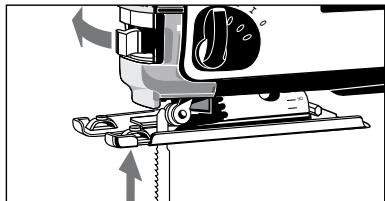

Einsetzen des Sägeblattes

Vor allen Arbeiten an der Maschine Stecker aus der Steckdoseziehen.

1. Spannhebel wie in Abbildung gezeigt bis Anschlag nach außen schwenken.
2. Säeblatt in die Nut der Stützrolle legen und bis zum Anschlag fest in den Stößel einschieben; die Nasen des Säeblattes müssen vollständig im Stößel eintauchen (siehe Abbildung).
3. Spannhebel loslassen - das Sägeblatt wird automatisch gespannt
4. Säeblatt auf festen Sitz kontrollieren (Schutzhandschuhe trag!), der Schlitz des Stößels muß schrag zum Säeblatt stehen (siehe Abbildung).

3 Unter Umständen kann das Sägeblatt nach dem Einspannen nicht exakt in Schnittrichtung stehen (leichte Schraglage). Beim ersten Anschnitt richtet sich das Sägeblatt jedoch automatisch aus.

Verstellen der Fußplatte	Die Fußplatte kann schraggestellt, verschoben oder versetzt werden. Schrägstellung ⇒ Gehrungen (Schragschnitte) Hierzu Feststellschraube lösen, Fußplatte aus der Rasterung ziehen, im gewünschten Winkel (15°, 30°, 45°) einrasten setzen und Feststellschraube wieder festziehen. Andere Winkel bis 45° sind außerhalb der Rasterung einstellbar. Der Winkel kann an Skala abgegeben werden. Für sehrigeria Schrägschnitte, zuvor einen Probeschnitt durchfuhren. Verschieben ⇒ Tauchschnitt mit langem Sägeblatt Hierzu Feststellschraube lösen, Fußplatte nach hinten schieben und Feststellschraube wieder festziehen. In dieser Position ist die Fußplatte in 0°-Stellung fixiert. Versetzen ⇒ Tauchschnitt mit kurzem Sägeblatt und randnahes Sägen Hierzu Feststellschraube Herausschrauben, Fußplatte nach hinten sversetzen und Feststellschraube in der hinteren Bohrung festziehen. Die Fußplatte ist auch in dieser Position in Längsrichtung verschiebar.
Späneabsaugung	Maschine nur mit einer geeigneten Späneabsaugung betreiben. Der integrierte Absaugkanal hat den genormten Innen-ø von 30 mm. Zum Anschluß an einen Haushaltsstaubsauger oder einen AEG Naß- und Trockensauger den Saugschauch (Id.Nr. 4932 3304 12) aus dem Zubehörprogramm verwenden.
	1. Saugeschauch drehend in den Absaugkanal stecken bis er festgeführt. 2. Klarsichtabdeckung nach unter schieben, damit ist eine optimale Staubabsaugung gegeben.
Spanreißschutz	Der Spanreißschutz verhindert weltgehend das Absplittern an der Schnittkante bei Holzbearbeitung. Den Spanreißschutz wie in Abb. mit der glatten Seite nach unten bündig auf die Fußplatte stecken (nur in der vorderen Fußplattenstellung möglich).
Einstellen der Hubzahl	Mit dem Stellrad kann die Hubzahl (= Bewegung des Sägeblattes pro Minute) stufenlos reguliert werden. Auf dem Stellrad sind die Buchstaben A ... G aufgedruckt; hierbei gilt: A = kleinste Hubzahl G = große Hubzahl
DEUTSCH	STEP 570 X, STEP 600 X
	Die für das zu bearbeitende Material geeignete Hubzahl der nachfolgenden Tabelle enthalten und den entsprechenden Buchstaben auf dem Stellrad einstehen.
	Material	Hubzahl
	Holz	G
	Stahl	D-E
	Alu	D-E
	Gummi	A-C
Ein-/Ausschalten	Momentschaftung
	Einschalten: Ein-/Ausschalter drücken.
	Ausschalten: Ein-/Ausschalter loslassen.
	Dauerschaftung
	Einschalten: Ein-/Ausschalter drücken und dann Arretierknopf drücken, Ein-/Ausschalter loslassen.
	Ausschalten: Ein-/Ausschalter drücken und loslassen.
Einstellen der Pendelung	Beim Einstellen der Pendelung wird der Eingriff der Sägeblattzähne in das Material vergrößert bzw. verkleinert. Als Faustregel gilt:
	Weiche Materialien	große Pendelung
	Harte Materialien	kleine Pendelung bzw. keine Pendelung
	Saubere Schnittoberfläche	keine Pendelung
	Die geeignete Pendelung der nachfolgenden Tabelle enthalten und am Pendelschalter einstellen.
	Material	Pendelstufe
	Holz	I - III
	Kunststoff	I
	Alu	0 - I
	Stahl	0
	Keramik	0
	Gummi	0
	Die in der Tabelle vorgeschlagen
	Pendelstufen sind nur Anhaltswerte.
	Das Einstellen der Pendelung am Pendelschalterläßt sich auch bei laufender Maschine vormehen.
Arbeitshinweise	1. Hubzahl und Pendelung entsprechend dem zu bearbeitenden Material einstellen
	2. Maschine mit dem vorderen Teil der Fußplatte auf das Material aufsetzen und einschalten.
	3. Die Maschine von oben auf das Material drücken und entlang der Schnittlinie führen.
	Nicht zuviel Schnittdruck geben. Ein leichter Druck auf das Sägeblatt genegt um einen optimalen Sägefortschnitt zu erzielen.
	Bei Sägen nach Anrüß die Markierung im Spanreißschutz als Orientierungshilfe verwenden.
	Für exact gerade Sätte, eine Leiste als Anschlag auf das Material klemmen oder Parallelanschlag (Zubehör) verwenden.
	Für Gehringsschnittte (Schrägschnittte) die Fußplatte verstellen.
	Für randnahes Sägen die Fußplatte in die hinterste Stellung versetzen.
DEUTSCH	9	STEP 570 X, STEP 600 X
Sägen von Blechen		Um ein Mitfeder zu vermeiden, Bleche auf einer Holzunterlage festspannen. Beim Metallsägen entlang der Schnittlinie Kühlmittel (Öl, Petroleum) auftragen.
Herstellen von Innenaus-schnitten		Tauchsägen ist nur in weicheren Materialien (Holz, Leichtbaustoffe für Wände) möglich, bei härteren Materialien (Metalle) muß eine dem Sägeblatt entsprechend große Bohrung angebracht werden.Um einen günstigen Schnittwinkel zum Einstechen zu erhalten, die Fußplatte in die hinterste Stellung versetzen.(siehe Kap. "Verstellen der Fußplatte")
	1. Pendelung am Pendelschalter auf "0" stellen.
	2. Maschine ausgeschaltet mit der vorderen Kante der Fußplatte auf die Schnittstelle aufsetzen.
	3. Maschine einsalten und Sägeblatt vorsichtig sagsend in das Material eintauchen.
Parallelanschlag mit Kreisführung (Zubehör*)	Mit Hilfe des Parallelanschlags mit Kreisführung sind Parallelenschnitte von 0 - 200 mm und Kreisschnitte von 100 - 400 mm möglich.Geschänkte Sägeblätter verwenden.* Im Lieferumfang nicht enthalten, empfehlene Ergänzung aus dem Zubehörprogramm.
Verwendung als Parallelanschlag	Den Parallelanschlag mit der Anschlagfläche nach unten durch die Laschen in der Fußplatte schiben und mit der Knebelschraube befestigenFür links bzw. rechts angeschlageneSchnitte den Parallelanschlag von derentsprechenden Seite einschieben.
Verwendung als Kreisführung	Den Parallelanschlag mit derAnschlagfläche nach oben durch dieLaschen in der Fußplatte schiben und mit der Knebelschraube befestigen.Die Kreisführung von oben in denParallelanschlag einschrauben.Darauf achtEN, daß Sägeblatt undKreisführung eine Linie bilden.Weiteres Zubehör mit den Bestellnummern ersehen Sieitte aus unseren Katalogen.
Wartung	Um eine ständige Betriebsbereitschaft zu gewährleisten, sollte die Maschine einmal jährlich auf abgrenutzte Kohlebüürsten in einem AEG-Kundendienststützpunkt untersucht werden.Nur AEG Zubehör und Ersatzteile verwenden. Bauteile, deren Austausch nicht beschreiben wurde, bei einer AEG Kundendienststelle auswechseln setzen(Broschüre Garantie/Kundendienstadressen beachten).Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen Type und der zehnstelligen Nummer auf dem Leistungsschild bei ihrer Kundendienststelle oder direkt bei Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden angefordert werden.
DEUTSCH	10	STEP 570 X, STEP 600 X

CE-KONFORMITÄTSERKLÄRUNG

Wir erklaren in alleiniger Verantwortung, daß这点es Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt. EN 50144, EN 55014-1, EN 55014-2, EN 60555-2, EN 60555-3 gemäß den Bestimmungen der Richtlinien 98/37/EG, 73/23/EWG, 89/336/EWG
