Type de produit	Émetteur de poche sans fil
Caractéristiques techniques principales	Technologie de transmission numérique, bande de fréquence UHF, portée jusqu'à 100 mètres
Alimentation électrique	Batterie rechargeable lithium-ion
Dimensions approximatives	100 x 60 x 25 mm
Poids	150 g
Compatibilités	Compatible avec les récepteurs Sennheiser de la série EW
Type de batterie	Batterie lithium-ion rechargeable
Tension	3.7 V
Puissance	10 mW
Fonctions principales	Transmission audio sans fil, réglage de gain, indicateur de niveau de batterie
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité excessive
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente Sennheiser
Sécurité	Utiliser uniquement avec les accessoires recommandés par Sennheiser, éviter les environnements extrêmes
Informations générales utiles	Produit destiné aux professionnels de l'audio, idéal pour les spectacles, conférences et événements

FOIRE AUX QUESTIONS - SK 5012 SENNHEISER

Comment puis-je connecter le Sennheiser SK 5012 à mon système audio ?

Pour connecter le Sennheiser SK 5012, assurez-vous que l'émetteur est allumé et placez-le à proximité de votre récepteur. Utilisez un câble audio approprié pour relier le récepteur à votre système audio.

Que faire si le son est de mauvaise qualité ou s'il y a des interférences ?

Vérifiez que les piles du Sennheiser SK 5012 sont chargées. Assurez-vous également que le récepteur et l'émetteur sont sur la même fréquence et éloignez-vous des sources d'interférences, comme d'autres appareils sans fil.

Comment changer la fréquence du Sennheiser SK 5012 ?

Pour changer la fréquence, utilisez le menu de réglage sur l'émetteur. Consultez le manuel d'utilisation pour des instructions détaillées sur la sélection des fréquences.

Le Sennheiser SK 5012 ne s'allume pas, que faire ?

Vérifiez si les piles sont correctement insérées et qu'elles ne sont pas vides. Essayez de remplacer les piles par des neuves si nécessaire.

Comment savoir si mon Sennheiser SK 5012 est en mode silencieux ?

Si le témoin LED de l'émetteur clignote, cela signifie qu'il est en mode silencieux. Pour le désactiver, appuyez sur le bouton de mise en marche.

Que faire si le microphone ne capte pas de son ?

Assurez-vous que le microphone est correctement connecté au Sennheiser SK 5012. Vérifiez également les paramètres de gain et assurez-vous que le microphone est activé.

Puis-je utiliser le Sennheiser SK 5012 avec des appareils Bluetooth ?

Non, le Sennheiser SK 5012 n'est pas compatible avec les appareils Bluetooth. Il doit être utilisé avec des récepteurs conçus pour fonctionner avec des émetteurs sans fil Sennheiser.

Comment puis-je nettoyer mon Sennheiser SK 5012 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs ou de l'eau.

Où puis-je trouver le manuel d'utilisation du Sennheiser SK 5012 ?

Le manuel d'utilisation est disponible sur le site web de Sennheiser dans la section support ou téléchargement de produits.

MODE D'EMPLOI SK 5012 SENNHEISER

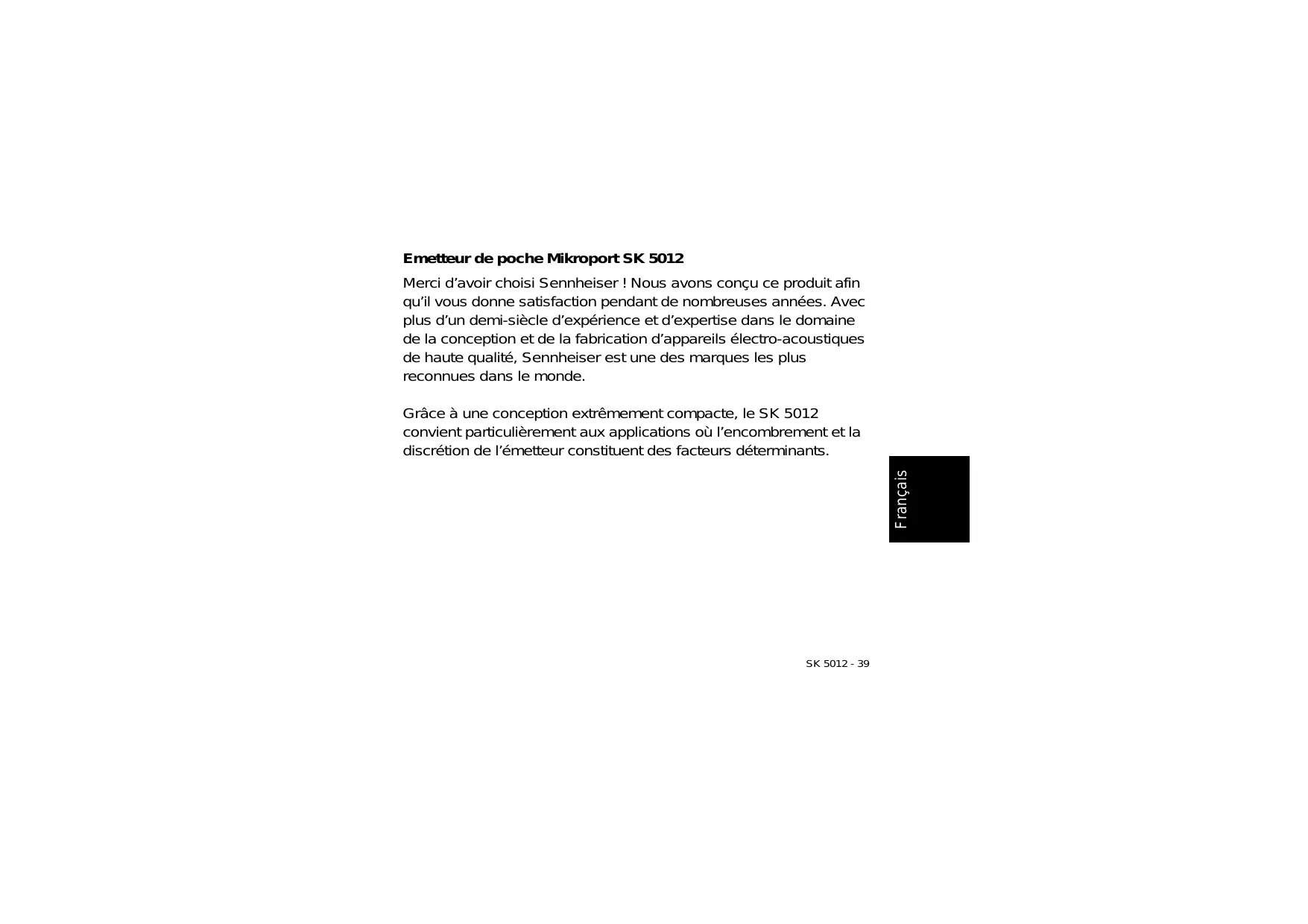

Emetteur de poche Mikroport SK 5012

Merci d'avoir besoin Sennheiser ! Nous avons conçu ce produit afin qu'il vous donne satisfaction pendant de nombreuses années. Avec plus d'un demi-siècle d'expérience et d'expertise dans le domaine de la conception et de la fabrication d'appareils électro-acoustiques de haute qualité, Sennheiser est une des marques les plus reconnues dans le monde.

Grçè à une conception extrémement compacte, le SK 5012 convient particulièrement aux applications où l'encombrement et la discrétion de l'émetteur constituent des facteurs déterminants.

s

\section*{Caracteristiques}

• Boîtier métallique moulé de taille extrémement réduite
  Très robuste
  Protection spécifique contre les agressions de l'humidité
• Sélecteur de sensibilité à six positions, pour une adaptation optimale aux différents niveaux de signaux micro
• Alimentation pour microphones électrostatiques
• Technologie PLL (boucle à verrouillage de phase) haut de gamme, sélection parmi 16 canaux
• Système de réduction de bruit HiDyn plus™
  Rapport signal/bruit >110 dB (A)
• Un convertisseur de tension assure une puissance de sortie constante jusqu'à décharge complète des piles
• Indicateur LED de fonctionnement : la LED s'allume
• Indicateur LED de faible niveau de piles : la LED clignote périodiquement
• Indicateur LED de crête : la LED clignote brievement
• Dispositif de fixation fiable et facile à utiliser

SK 5012 - 40

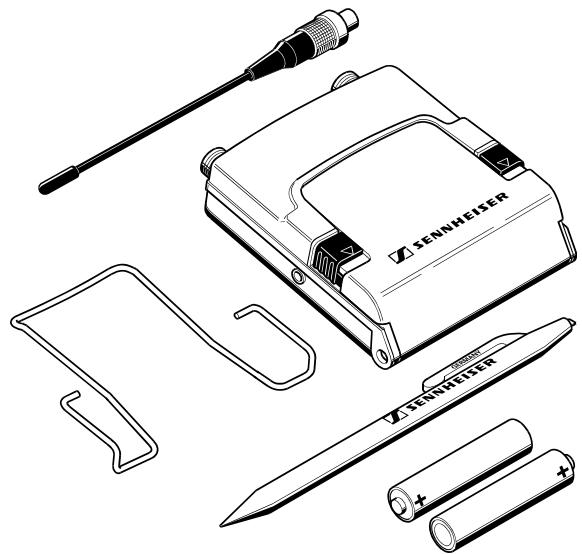

L'emballage contient :

• SK 5012
• Antenne
• 2 piles
• Pince d'attache
• Outil de réglage

s

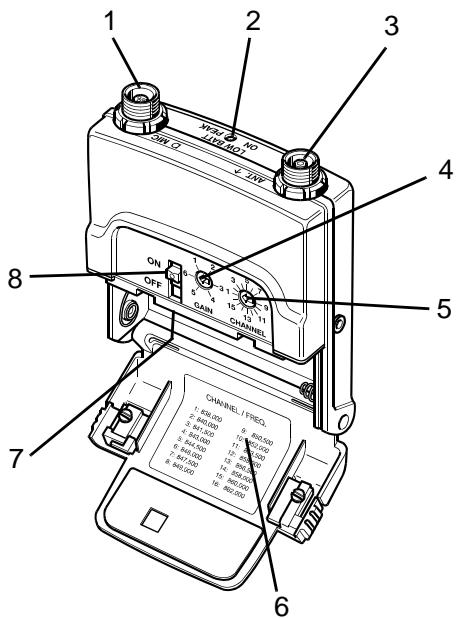

Éléments opérationnels

1 Entrée micro
2 Indicateur LED
3 Prise antenna
4 Sélecteur de sensibilité
5 Selecteur de canal
6 Tableau fréquence/canal
7 Plaque d'identification (dans le compartment à piles)
8 Commutateur marche-arrêt

e

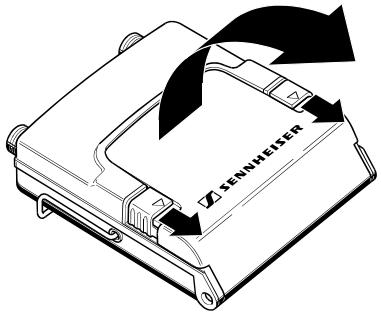

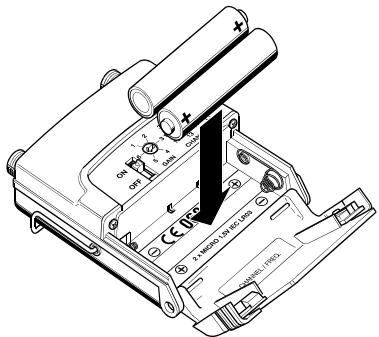

Insertion des piles

Pour ouvrir le compartment à piles, faites glisser le couvercle en appuyant sur les deux languettes laterales. Insérez ensuite les piles dans le compartment.

Attention

Vérifiez que les polarités sont correctes.

En refermant I'emetteur, vérifie que les deux languettes laterales se mettent en place et produit un bruit audible.

L'émetteur peut également être alimenté par des accus.

E

SK5012-43

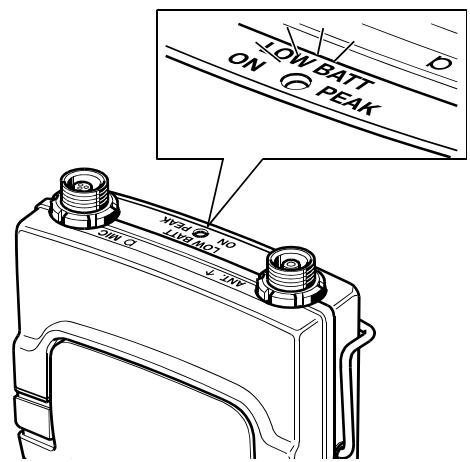

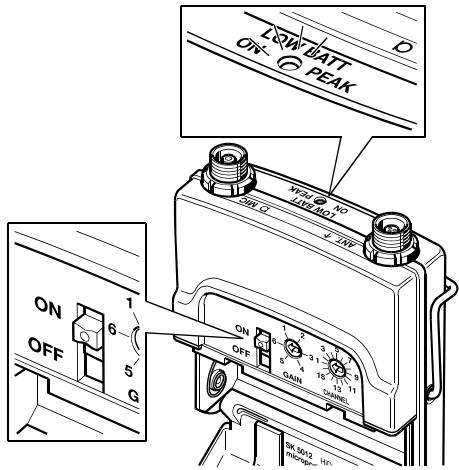

Activation de l'émetteur

Placez le commutateur ON/OFF sur ON. La LED rouge s'allume alors. Cette LED sortaitement d'indicateur de crete (PEAK) et d'indicateur de bassetension de piles (LOW BATT).

E

L'émetteur dispose d'un convertisseur de tension intégré, assurant des conditions de travail constantes jusqu'à décharge complète des piles. La LED commence à clignoter périodiquement lorsque l'autonomie restante est d'environ 30 minutes.

Plus les piles se déchargent, plus le clignotement de la LED s'accélére.

SIEUEL

Note

Si l'émetteur est alimenté par des accus, la LED ne commence à clignoter que peu avant décharge complète des accus.

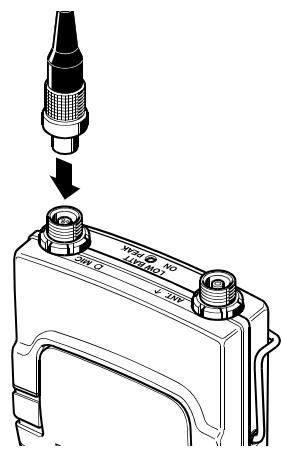

Branchement des microphones

L'émetteur est donc pour une utilisation avec des micros cravate ("lavalier") Sennheiser, qui se connect via une prise Lemo spécifique. La tension d'alimentation nécessaire à ces microphones est présente sur l'entrée micro de l'émetteur. Branchez la prise Lemo du microphone à la prise située sur la partie supérieure de l'émetteur, et sécurisez la connexion en vissant l'anneau de verrouillage.

E

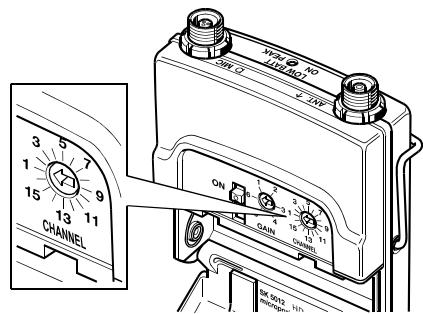

Sélection de canal

Placez le.selecteur de canal sur la position désirée. La correspondance position du selecteur/nummer de canal/frquence est rappelée sur un tableau fréquence/canal situé à l'intérieur du compartment à piles.

s

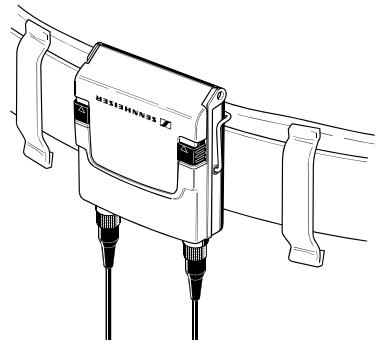

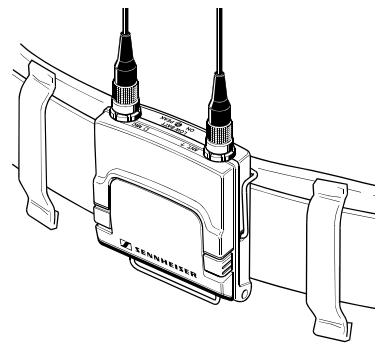

Fixation de l'émetteur

Grâce à ses dimensions réduites et à sa faible épaissur, l'émetteur peut facilement s'accrocher aux vêtements (poche, ceinture...) via la pince d'attache fournie.

Francais

La pince peut s'inverser facilement, en la dégageant de ses points de fixation puis en la returnant afin d'attacher l'émetteur "tête en bas".

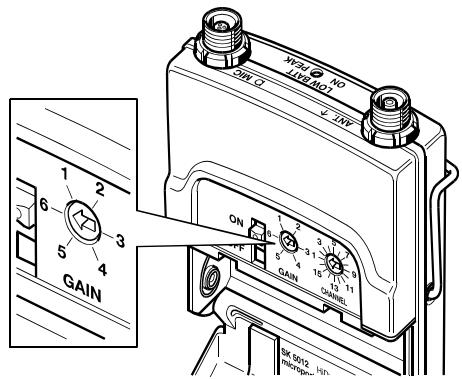

Réglage de la sensibilité d'entrée

La sensibilité de l'entrée micro se regle grâce à un sélecteur à six positions (GAIN) afin d'adapter l'émetteur au niveau de sortie de différents microphones.

suee

Voici quelques points de repère pratiques et éprouvés pour régler la sensibilité d'entrée :

Position 1 = Sons aigus, très forts, avec de nombreuses plosives

Position 2,3 = Voix fortes, prise de son vocale de proximité

Pour un réglage plus précis, utilisez un récepteur pourvu d'un indicateur de déviation (par exemple, un EM 1046) lors du réglage de la sensibilité.

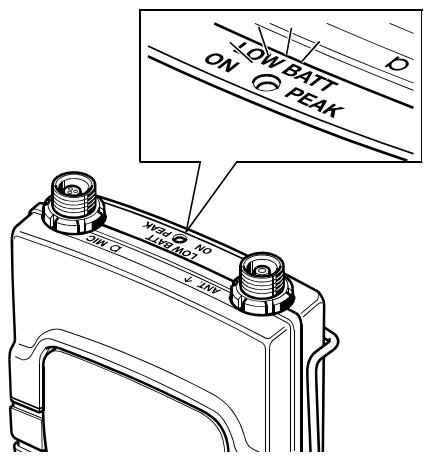

Vous pouvez vous aider de l'indicateur LED de crête (PEAK), qui, pour un réglage de sensibilité correct, ne doit clignoter que brievement lors des crétes. Lors du réglage de la sensibilité, veillez àmettre en place le

microphone exactement comme il sera positionné en cours d'utilisation.

Francais

HiDyn plusTM

Cet émetteur est équipé du HiDyn plus™, le procédé de réduction de bruit Sennheiser réduisant toute interférence radio. Si le récepteur est lui aussi équipé d'un circuit compander HiDyn plus™ (par exemple, un EM 1046), la liaison HF établie sera d'une excellente qualité et d'une grande fiabilité.

s

Accessoires

N'utilisez que des accessoires originaux Sennheiser.

Attention

Des accessoires fabriqués par d'autres constructeurs peuvent endommager l'appareil, et leur utilisation invalide la garantie!

Voici la liste des micros cravate ("lavalier") Sennheiser disponibles :

• MKE 2-4, MKE 102-4 (directivé omnidirectionnelle)
• MKE 40-4, MKE 104-4 (directivé cardioïde)

Pour toute commande, veuillez consulteriste revendeur Sennheiser local.

Note importante

Pour une autonomie maximale, nous vous recommandons d'utiliser des piles LR 03 (type AAA) alcaline-manganèse.

En cas de problème...

Insérez correctement les piles dans le compartment à piles.

Vérifiez la polarité (+ / -) des piles.

Vérifiez l'etat des piles.

Allumez l'émetteur et le récepteur.

Réglez l'émetteur et le récepteur sur une même féquence.

Vérifiez que l'antenne de réception convient à la gamme de fréquences couverte par le récepteur.

Vérifiez que ni l'antonne d'émission, ni l'antenne de réception ne sont génées par des constructions métalliques (ou des armatures métalliques dans les vêtements par exemple).

Vérifiez que l'antenne de réception ne se trouve pas en contact direct avec la peau.

Si le problème persiste, veuillez contacter votre revendeur spécialiste.

N'ouvrez jamais l'appareil!

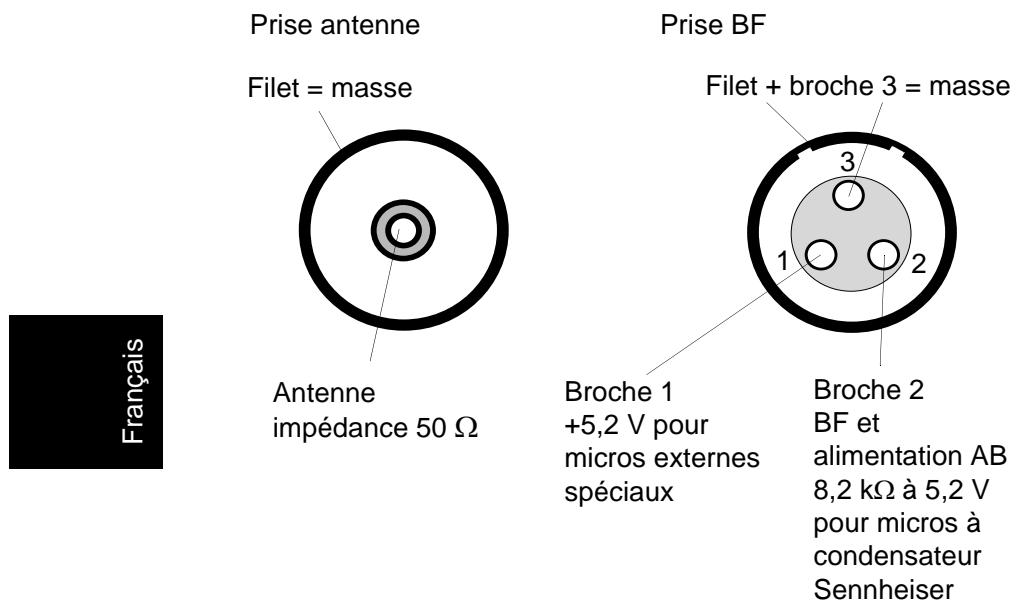

Assignation des broches sur les prises du SK 5012

Caracteristiques techniques

Boîtier	métal moulé / placage chrome clair 53 x 60 x 17 mm
Compartment à piles	intégreé, pour 2 piles LR 03 (type AAA), avec protection contre l'inversion de polarité
Gamme de fréquences	450 - 960 MHz
Largeur de bande commutable	24 MHz
Puisance d'émission RF	typ. 30 mW
Stabilité en fréquence	± 10 ppm
Émissions parasites	< 4 nW
Modulation	FM
Excursion nominale/créte	± 40 kHz / ± 56 kHz
Système de compander	Sennheiser HiDyn plus™
Sensibilité d'entrée	max. 49 mVeff = -24 dBu
pour excursion nom. / 1 kHz BF	commutable par cinq pas de 8 dB tension d'entrée maximale 1,55 Veff
Consommation électrique	115 mA / 2,4 V
Réponse en fréquence BF	60 Hz - 20 kHz
Rapport signal/bruit	110 dB(A)eff
THD	< 0,3% pour excursion nominale / 1 kHz
Connecteurs	BF: Lemo 3 broches; HF: Lemo coax
Poids (avec piles)	130 g
Autonomie avec piles	piles LR 03 alcaline-manganèse = env. 7 h
Autonomie avec (deux) accus	capacité 700 mAh par accu = env. 5,5 h

Frances

Sennheiser electronic GmbH & Co. KG déclarons que cet apparéil est en conformité avec les normes CE.
Avant d'utiliser l' apparéil, veuillez observer les dispositions légales en vigueur dans votre pays!
