BEDIENUNGSANLEITUNG SK 5012 SENNHEISER

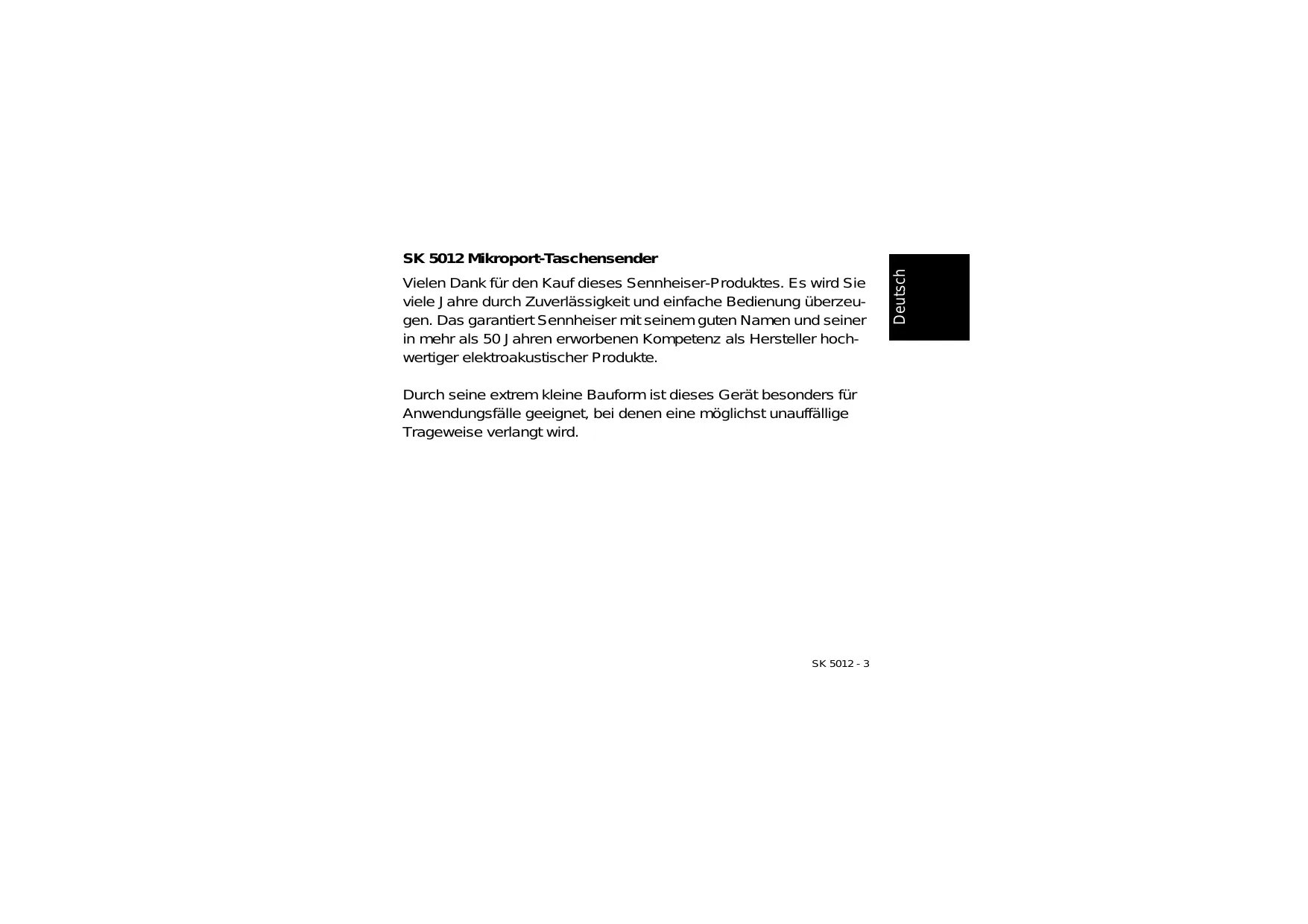

Vielen Dank für den Kauf diesen Sennheiser-Produktes. Es wird Sie viele Jahre durch Zuverlösigkeit und einfache Bedienung überzeugen. Das garantiert Sennheiser mit seinem eigenen Namen und seiner in mehr als 50 Jahren erworbenen Kompetenz als Hersteller hochwertiger elektrakoustischer Produkte.

Durch seine extrem petite Bauform ist diese Gerät besonderss für Anwendungsfälle geeignet, bei denen eine möglichst unauffällige Trageweise verlangt wird.

upes

Merkmale

• Extrem kleines Metall-Druckgußgehäuse
• Außerst robust
• Hoher Schutz gegen Eindringen von Feuchtigkeit
• 6-stufiger Empfindlichkeitsschalter zur optimalen Anpassung der verschiedenen Mikrofoneingangspegel
• Speisung von Elektretmikrofonen
  Ausgereiffe PLL-Technik, 16 Kanäle schaltbar
  HiDyn plus™ Rauschunterrückungssystem
• Gerauschspannungsabstand >110 dB (A)
• Spannungswandler für konstante Ausgangsleistung bis zur vollständigen Entladung der Batterien
• Einsatzkontrolle durch Leuchten der Anzeige-LED
• Batterie-Ende-Warning durch periodisches Blinken der Anzeige-LED
• Spitzenhub-Anzeige durch helles Blitzen der Anzeige-LED
• Einfache und sichere Befestigung durch Clip

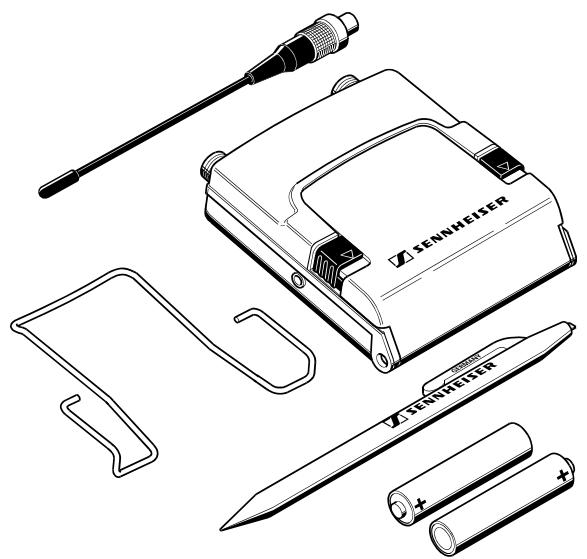

Lieferumfang

• SK 5012
• Antenne
• 2 Batterien
• Klammer
  Werkzeug für Schalterbedienung

upsine

upes

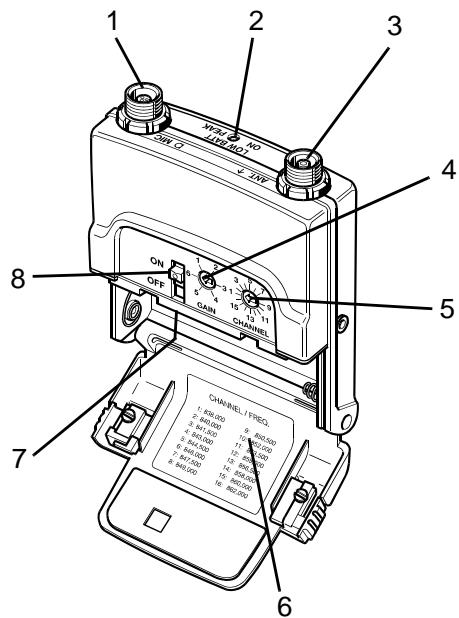

Bedienelemente

1 Mikrofoneingang
2 Anzeige-LED
3 Antennenbuchse
4 Empfindlichkeitseinsteller
5 Kanalwahlschalter
6 Frequenzschild
7 Typenschild (im Batteriefach)
8 Betriebsschalter

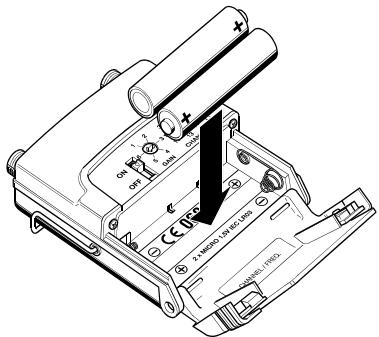

Batterien einlegen

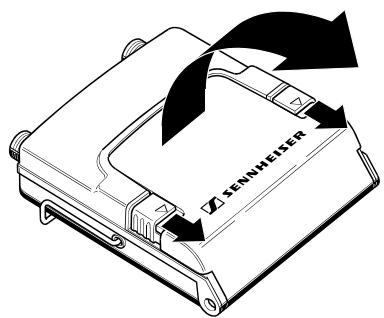

Öffnen Sie das Batteriefach durch gleichzeitiges Herunterschieben der seitlichen Verriegelungen. Legen Sie die beiden Batterien in das Batteriefach.

Achtung

Achten Sie auf die

Polarität.

Beim Verschlieben,müssen die seitlichen Verriegelungen hörbar einrasten.

Das Gerät kann auch mit Akkus betrieben werden.

upsine

SK 5012-7

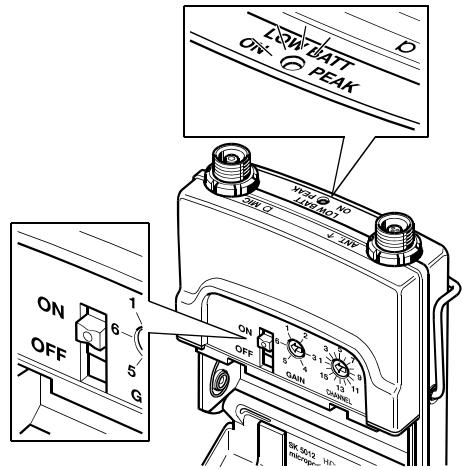

Gerä einschalten

Schalten Sie den Betriebs-schalter auf ON. Die rote LED leuchtet. These LED ist gleichzeitig die Kontrolleuchte für den Spitzenhub (PEAK) und die Batterie-Ende-Warnung (LOW BATT).

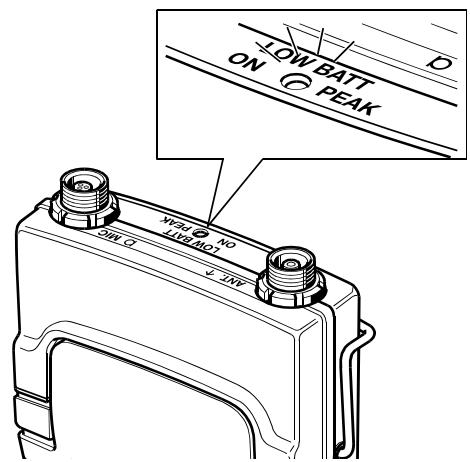

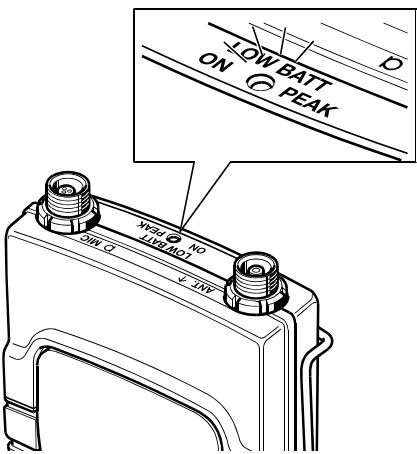

Batterie-Ende anzeigen

Das Gerät ist mit einem integrierten Spanningswandler ausgestattet, der für konstante Betriebsverhältnisse bis zur vollständigen Entladung der Batterie sorgt. Ca. 30 Minuten vorher weist ein periodisches Blinken der Anzeige-LED auf die Restbetriebszeit hin.

Mit zunehmender Entla-dung der Batterien steigt die Blinkfrequenz der Anzeige-LED an.

upsine

Hinweis

Bei Akkubetrieb blinkt die Anzeige-LED erst kurz vor Betriebszeitende.

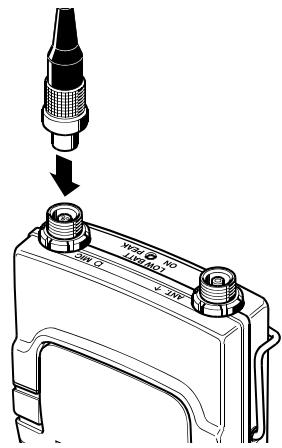

Mikrofone anschließen

Das Gerät ist für den Betrieb mit Sennheiser-Lavalier-Ansteckmikrofonen vorgesehen, die mit einem speziellen Lemo-Stecker ausgerüstet sind. Die zum Betrieb dieser Mikrofone notwendige Versorgungsspannung liefert der Mikrofoneingang des Senders. Stecken Sie den Stecker des Mikrofons in die Buchse oben am Sender und sichern Sie die Steckverbindung mit der Überwurfmutter.

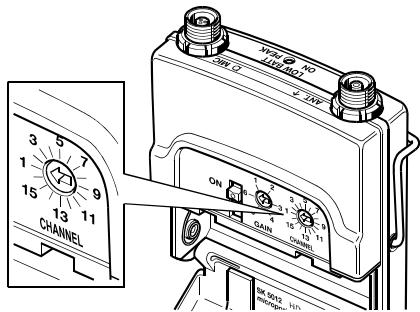

Kanal wahlen

Drehen Sie den Kanalwahlschalter in die gewünschte Position. Die Frenzen der einzelnen Kanäle finden Sie auf dem Frenquenzschildinnen an der Batteriefachklappe.

eannnnnne

eannnnnne

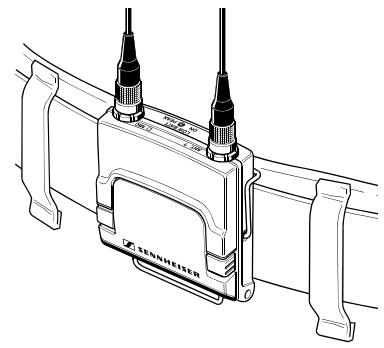

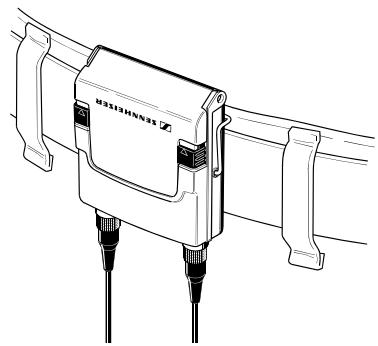

Taschensender befestigen

Durch die geringen Abmessungen und die flache Bauform laßt sich der Sender mit Hilfe des Clips problemlos an jedem Kleidungsstück befestigen.

Mit dem Clip können Sie das Gerät in der Tasche sichern oder es im Hosenbund bzw. am Gürtel befestigen.

Der Clip laßt sich durch seitliches Ziehen aus dem Gehäuse herausnahmen und umgekehrt wieder anbringen.

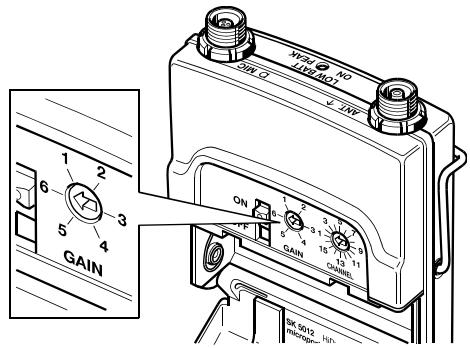

Empfindlichkeit einstellen

Mit dem Empfindlichkeitswahlschalter (GAIN) kann die Verstärkung des Mikrofoneinganges in 6 Stufen dem Pegel der zu erwartenden Schallereignisse angepaßt werden.

upses

In der Praxis haben sich

folgende Richtwerte für die Einstellung des Empfindlichkeitsreglers bewährt:

Position 1 = extrem hochtonreiche, laute, impulshafte Schallereignisse

Position 2,3 = laute Stimmen, Gesang (Nahbesprechung)

Position 3,4,5 = normale Stimmen, Talkshow

Position 6 = leise Stimmen

eannnnnne

Stellen Sie die Empfindlichkeit in Verbindung mit einem Empfänger ein, der über eine Hubanzeige verfügbar (z.B. EM1046).

Zur groben Orientierung leuchtet die Aussteuerungs-anzeige (PEAK) hell auf. Die Empfindlichkeit ist korrekt eingestellt, wenn die Anzeige nur bei Pegelspitzen aufblitzt. Halten oder befestigen Sie das Mikrofon zum Einstellen in der späteren Einsatzposition.

HiDyn plusTM

Dieses Gerät ist mit HiDyn plus™ ausgestattet, dem Sennheiser Rauschunterrückungssystem. Es reduziert mögliche Störungen und Rauschen bei der Funkübertragung vom Sender zum Empfänger, der ebenfalls mit dieser System ausgerüstet ist (z.B. EM1046). So lätt sich eine Übertragungsstrecke aufbauen, die sich durch äußerte Funktionssicherheit und höchte Übertragungsqualität auszeichnet.

Deutsch

Zubehör

Verwenden Sie nur Original-Sennheiser Zubehör.

Achtung

Die Verwendung von Komponenten anderer Hersteller kann Schäden am Gerät verursachen und führt zum Erlöschen der Garantie!

Für diese Geset sind folgende Sennheiser-Lavalier-Ansteckmikrofone erhältlich:

MKE 2-4, MKE 102-4 (Kugel-Chakteristik)
MKE 40-4, MKE 104-4 (Nieren-Chakteristik)

Bestellung über den zuständigen Sennheiser-Vertriebspartner.

Wichtiger Hinweis

Für das Erreichen der maximalen Betriebszeit sind Alkali-Mangan-Batterien vom Typ Mikro LRC AAA, IEC LR 03 empfehlenswert.

Was tun, wenn etwas nicht Funktioniert...

Steen Sie die Batterie fest ein.

Überprüfen Sie die Polung der Batterien (+ / - )

Prufen Sie den Batteriezustand.

Schalten Sie Sender und Empfänger ein.

Schalten Sie Sender und Empfänger auf die gleiche Freqenz.

Sorgen Sie damit, daß die Empfangsantenne in Reichweite des Senders ist.

Sorgen Sie davon, daß weder Sender- und Empfangsantenne durch

Metallkonstruktionen abgeschirmt sind (auch durch metallische Bekleidung).

Sorgen Sie damit, daß die Empfangsantenne keinen Hautkontakt hat.

Sollte sich der Fehler nicht beheben让他们, wenden Sie sichitte an ihren Fachhändler.

Öffnen Sie das Gerät auf keinen Fall!

upes

Buchsenbelegung SK 5012

Antennenbuchse

Gewinde = Masse

Antenne

50Ω Impedanz

NF-Buchse

Gewinde + Pin 3 = Masse

Pin 2

Pin 1

+5,2 V für externe

Sondermikrofone

NF und Tonader

speisung 8,2k

an 5,2 V für

Sennheiser

Elektretmikrofone

Technische Daten

Gehäuse

Batteriefach

Frequenzbereich

Schaltbandbreite

HF-Ausgangsleistung

Frequenzstabilität

Nebewellenaussendungen

Modulationsart

Nennhub

Kompandersystem

Eingangsempfindlichkeit

für Nennhub / 1 KHz NF

Spitzenhub

Stromaufnahme

NF-Übertragungsbereich

Dynamik

Klirrfaktor

Anschlüsse

Gewicht mit Batterie

Betriebszeit mit Primärzellen

Betriebszeit mit Akku (2 Zellen)

Metall-Druckguß / hell verchromt 53 x 60 x 17 mm

integrierf 2 AAA Zellen mit Verpolungsschutz

450-960MHz

24 MHz

typisch 30mW

±10 ppm

< 4 nW

FM

±40kHz

Sennheiser HiDyn plusTM

max. 49mV_eff = -24dBu

abdampfbar in 5 Stufen zu je 8 dB

max. Eingangsspannung 1,55 V_eff

±56kHz

115 mA/2,4V

60 Hz - 20 kHz

110 dB(A) eff.

< 0,3% bei Nennhub / 1 kHz

NF: 3-pin Lemo; HF: Lemo spezial Koax

130 g

Kunden-Informations-System

Wenn Sie weitere Fragen zu dieser oder anderen Sennheiser Produktten haben, erreichen Sie unser Kunden-Informations-System-Sennheiser, K.I.S.S., unter der folgenden Telefonnummer: 01805 221 539 (DM 0,24 / EUR 0,12 je Minute).

Montag - Freitag 8:00 Uhr bis 20:00 Uhr
