GEBRUIKSAANWIJZING SK 5012 SENNHEISER

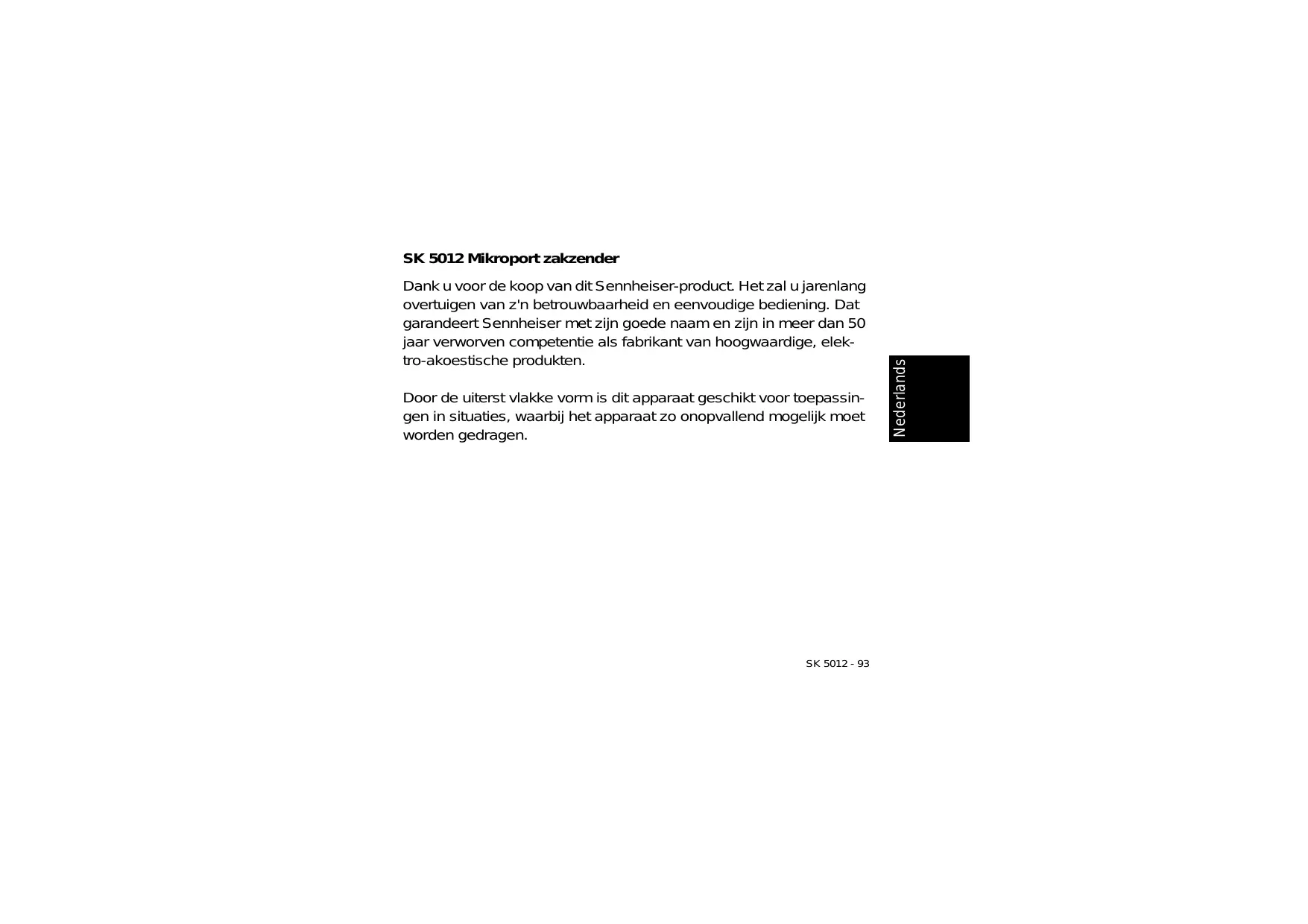

Dank u voor de koop van dit Sennheiser-product. Het zal u jarenlang overtuigen van z'n betrouwbaarheid en eenvoudige bediening. Dat garandeert Sennheiser met�ijn goede naam en+zijn in meer dan 50一年多 verworven competentie als fabrikant van hoogwaardige, elek-tro-akoestische Produkten.

Door de uiterst vlakke vorm is dit apparaat geschikt voor toepassin-gen in situatuies, waar bij het apparaat zo onopvallend möglichkt moet worden gedragen.

Nederlandsls

Kenmerken

• Extreem petite metalen persgiet behuizing
• Uiterst stevig
• Betrouwbare bescherming gegen vocht
• Gevoeligheidsschakelaar met 6 stappen om de verschillende microfoonniveau's optimaal aan te passen
• Voeding van Elektret-microfoons
• Doordachtie PLL-techniek, 16 kanalen direct schakelbaar
  HiDyn plus™ ruisonderdrukkingssysteme
• Geruisoverspanningsafstand van > 110 dB (A)
• Spanningsomvormer voor een constant uitgangsvermogen tot accu's of batterijen volledig�zijn ontladen
• Inschakelcontrole door lichtende LED aanduiding
• "Batterij leeg" waarschuwing door periodiek knipperende LED aanduiding
• Piekslagaanduiding door holder bliksemen van de LED aanduiding
• Makkelijk en veilig vastzetten m.b.v. van een stevige klem

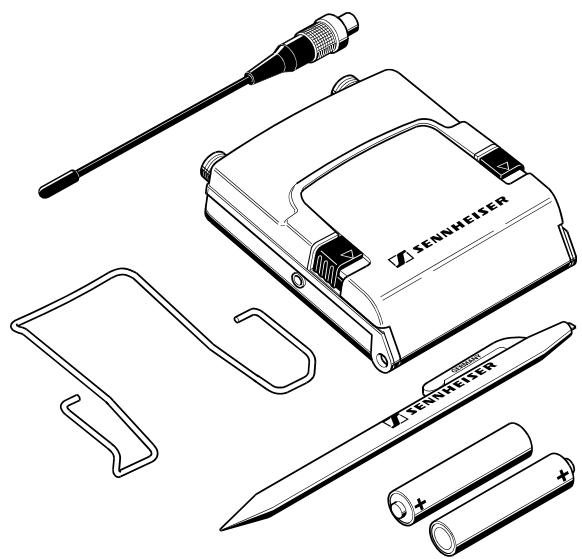

Leveromvang

• SK 5012
• Antenne
• 2 batterijen
  -Klem
• Werktuig voor schakelaarbediening

Nederlandsls

SK 5012 - 95

Nederlandsls

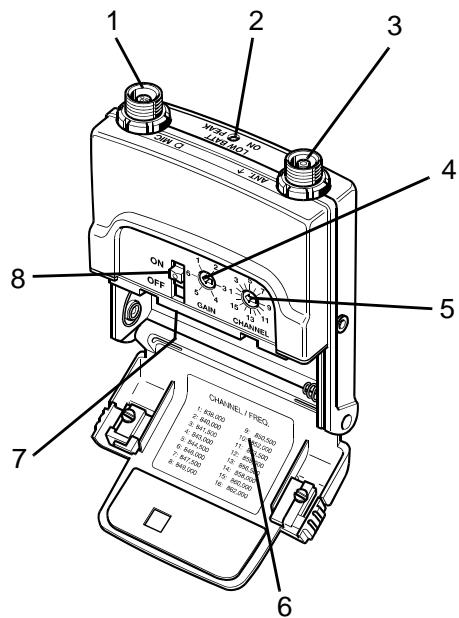

Bedieningselementen

1 Microfooningang
2 LED aanduiding
3 Antennebus
4 Gevoeligheidsregelaar
5 Kanaal-keuzeschakelaar
6 Frequentieplaatje
7 Typeplaatje (in het batterijvak)
8 Bedrijfsschakelaar

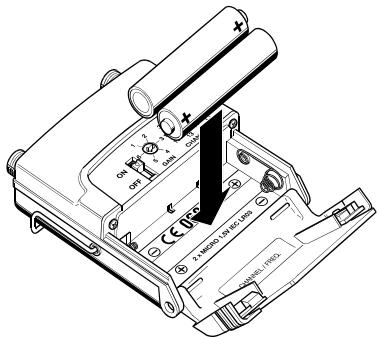

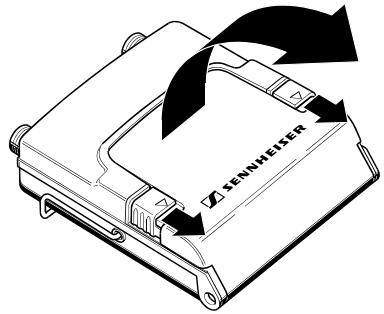

Plaatsen van de batterijen

Open het batterijvak door de zijde-
lingse vergrendelingen gelijkijdig
omlaag te schuiven.
Leeg beiden batterijen in het
batterijvak.

Opgelet

Erbij op de polariteit letten.

Bij het sluiten moeten de zichdelingse vergrendelingen hoortbaar inklikken.

Het apparaat kan ook met accu's worden bedreven.

spueeep

SK 5012-97

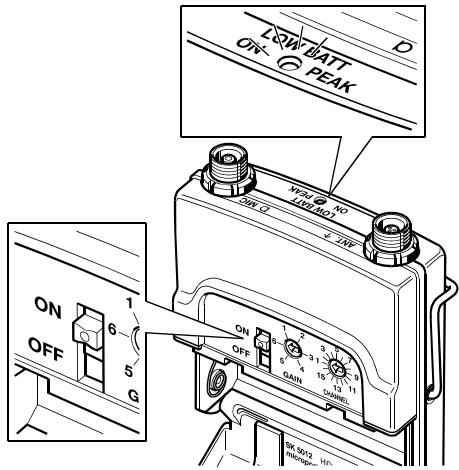

Apparaat inschakelen

Zet de bedrijfsschakelaar op stand ON. De rode LED begint te lichten. Deze LED is gelijktijdig het controlelampje voor de piekslag (PEAK) en de "Batterij leeg" waarschuwing (LOW BATT).

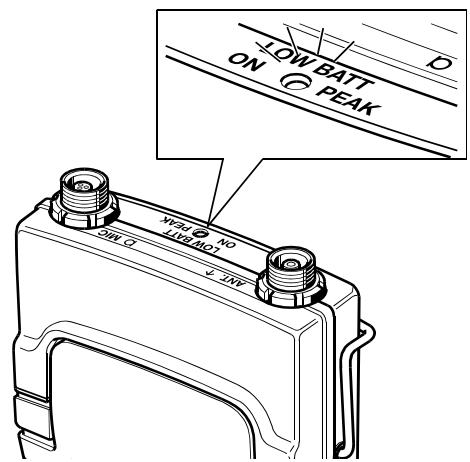

Batterij-eind aanduiden

Het apparaat is van een geintegreerde spanningsomvormer voorzien, die voor constante bedrijfsomstandigheden zorgt totdat de batterij volledig ontladen is. Ca. 30 minutes voorafduidt de knipperende LEDde resterende gebruikdtijd aan.

Hoe leger de batterijen hoe sneller begint de LED te knipperen.

sps

Opmerking

Bij het gebruik van accu's knippert de LED eerst kort voor afloop van de bedrijfstijd.

Nederland

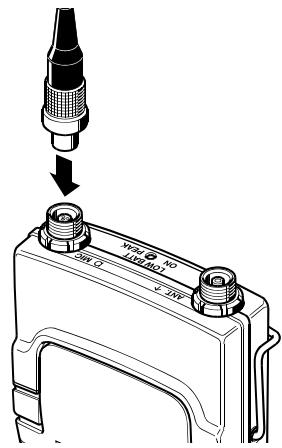

Microfoons aansluten

Het apparaat is geschikt voor het bedrijf met Sennheiser-Lavalier opsteekmicrofoons van Lavalier, die met een speciale Lemo stekker uitgevoerd zijn. Deoodzakelijk voedingsspanning voor deze microfoons worden geleverd door de microfooningang van de zender. Steek de stekker van de microfoon in het met chassisdeel boven op de zender en bescherm de stekkerverbinding door de wartelmoer vast te

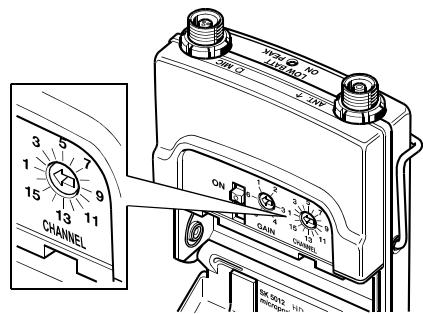

Keuze van het kanaal

Zet de kanaalkeuzeschakelaar op de gewenste stand. De frequencies van de afzonderlijke kanalen zich op het freiendentieplaatje op de binnenkant van het batterijvakdeksel aangevoerd.

Nederlandsls

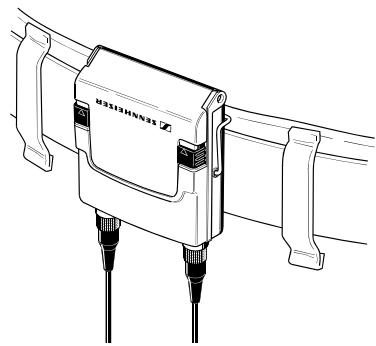

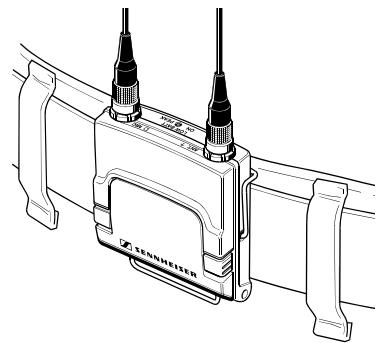

Zakzender bevestigen

Door de geringe afmetingen en de vlakke vom kan de zender zichonder problemen m.b.v.de klem aan ieder kledingstuk worden opgeborgen.

spuepepepe

De zender kan m.b.v. een stevige klem in een zak, aan de band van de broek of aan de riem worden vastgezet.

De klem kan door zijwaarts trekken uit de behuizing worden eruitgenomen en omgekeerd ookweer worden vastbezet.

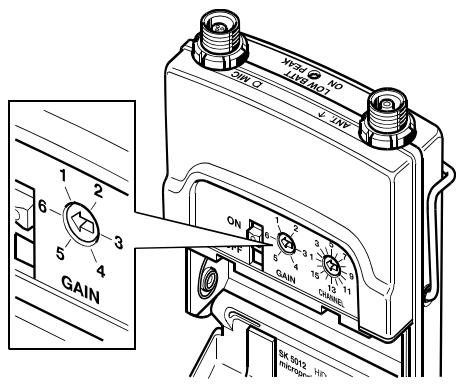

Instellen van de gevoeligheid

Met de gevoeligheidskeuzeschakelaar (GAIN) kan deversterking van de microfooningang in 6 stappen worden aangepast aan de niveau van het te verwachten geluid.

In de praktijk zijn de volgende richtwaarden voor het instellen van de gevoeligheidsregelaar het beste

sps

gebleken:

Stand 1 = extreem luid en impulsief geluid met vele hoge tonen

Stand 2,3 = luide stemmen, zang (spreker)dicht bij de microfoon)

Stand 3,4,5 = normale stemmen, talkshow
Stand 6 = zachte stemmen

De gevoeligheid moet worden ingesteld m.b.v. van een ontvanger die beschikt over een piekniveau aanduiding (bv. EM1046).

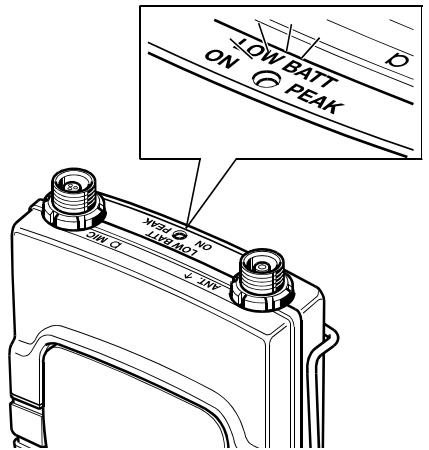

Om u globaal te oriënterenlicht de modulatie-aanduiding (PEAK) holder op. De gevee-ligheid is juist ingesteld, wannee aanduiding alleen bijgeluidpieks oplicht. Tijdenshet instellen要去 de microfoon in de later te gebruikenstand worden gehonden ofworden bevestigd.

HiDyn plusTM

Dit apparaat is van HiDyn plus™ voorzien, het ruisonderdrukkkingssystem van Sennheiser. HiDyn plus™ reduceert lastige storingen en ruis bij de draadloze geluidsoverdrachtussen zender en ontvanger die ook met datzelfde system is uitgevoerd (bv. EM1046). U kunt dus eenZendtraject opbouwen dat worden gekenmerkt door de uiterste betrouwbare werkung en een maximale zendkwaliteit.

Accessoires

Gebruik uitsluitend originele Sennheiser accessoires.

Opgelet

Als u componenten van andere producenten gebruikt,\ kunnen beschadigingen aan het apparaat optreden en\ vervalt de garantie!

Voor dit apparaat+zijn de volgende Sennheiser-Lavalier opsteekmicrofoons verkrijgbaar:

MKE 2-4, MKE 102-4 (karakteristiek: kogel)

MKE 40-4, MKE 104-4 (karakteristiek: hier)

Bestelling via de verantwoordelijkke Sennheiser leverancier.

Belangrijke informatatie

Batterij Niet

weggooien, maar

inleveren als KCA.

Sennheiser adviseert het

gebruik van alkali-mangaan-batterijen van het type

"Mikro LRC AAA, IEC LR 03" om een maximale bedrijfsduur te bereiken.

Controller of de batterijen verkeerd geplaatst zijn (+ / - )

Controleer de laadtoestand van de batterijen.

Schakel de zender en ontvanger in.

Zet zender en ontvanger opdezelfde frequentie.

Zorg ervoor dat de ontvangstantenne in de werkingsseer van de zender geplaatst is.

Zorg ervoor dat noch de zenderantenne noch de ontvangstantenne door metalen constructies worden afgeschermd (dit geldt ook voor metalen kledingstukken).

Zorg ervoor dat de ontvangstantenne geen huidcontact heeft.

In geval dat de u debout nicht kunt oplossen, neem dan a.u.b. contact op met uw Sennheiser-leverancier.

Nooit het toestel openen!

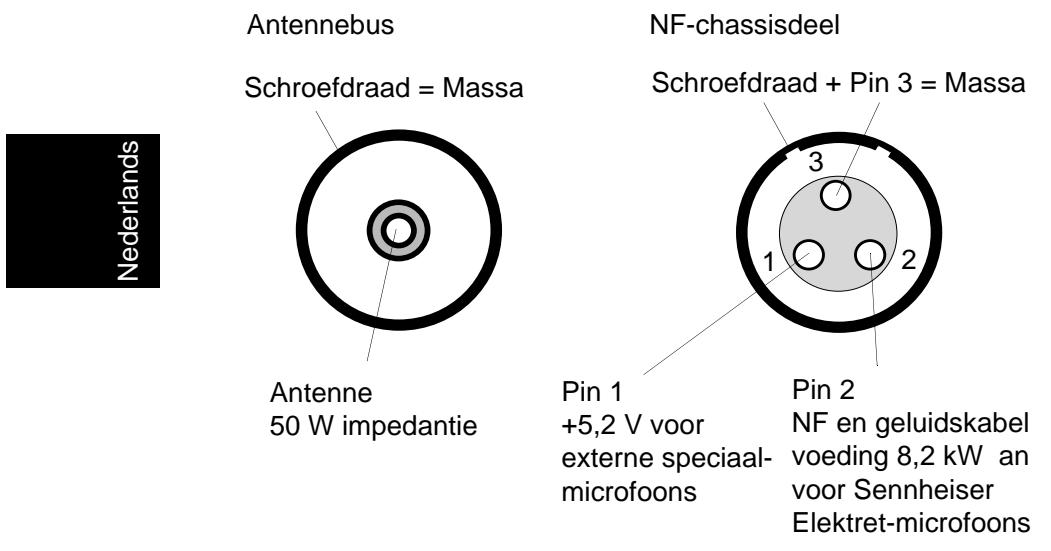

SK 5012 - toewijzing van chassisdelen

Technische gegevens

Behuizing	Metalen persgiet behuizing / holder verchroomd 53 x 60 x 17 mm
Batterijvak	Geintegreerd voor 2 AAA batterijen met polariteitsinversiebeveiliging
Frequentiebereik	450 - 960 MHz
Schakelbandbreedte	24 MHz
HF-uitgangsvermogen	typisch 30 mW
Stabilititeit van de frequentie	± 10 ppm
NOngewennen utsstralingen	< 4 nW
Modulatiesoort	FM
Nominate slag	± 40 kHz
Compandersystem	Sennheiser HiDyn plus™
Ingangsgevoeligheid	max. 49 mV eff= -24dBu
voor nominale slag / 1 KHz NF	dempbaar in 5 stappen van 8 dB max. ingangsspanning 1,55 Veff
Piekslag	± 56 kHz
Stroomopname	115 mA / 2,4 V
NF-zendbereik	60 Hz - 20 kHz
Dynamica	110 dB(A) eff.
Vervormingsfactor	< 0,3% (bij 1 kHz nominale slag)
Aansluiingen	NF: 3-pin Lemo; HF: Lemo special coax
Gewicht met batterij	130 g in gegoten Zn behuizing

Bedrijfsduur met batterijen

Bedrijfsduur met accu (2 accu's)

Sennheiser electronic GmbH & Co. KG verklaren, dat dit toestel voldoet de toepasselijkke CE-normen en voorschriften.

Voor inbedrijftstelling dient u de afzonderlijke landspecifieke voorschriften in acht te nemen!

Wijzigingen voorbehouden
