SK 5212-II - Émetteur sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur sans fil de poche
Marque	SENNHEISER
Modèle	SK 5212-II
Dimensions (L x l x H)	env. 53 x 60 x 17 mm
Poids	env. 223 g (avec pile et antenne)
Alimentation	1 pile 1,5 V (type AA)
Autonomie	jusqu'à 11 h (10 mW) / 5,5 h (50 mW)
Plage de fréquences	470-638 MHz (L), 614-798 MHz (N), 776-866 MHz (P)
Largeur de bande de commutation	jusqu'à 184 MHz
Puissance de sortie HF	10 mW (Low / Low Intermodulation) ou 50 mW (High)
Modulation	FM large bande
Réponse en fréquence BF	60 à 20 000 Hz
Rapport signal/bruit	typ. 110 dB(A)
Distorsion harmonique totale	< 0,3 % (à 1 kHz, excursion nominale)
Sensibilité d'entrée	-40 dBu (7,75 mV) pour excursion nominale
Connectique entrée micro	Prise Sennheiser à 3 broches
Connectique antenne	Prise coaxiale
Filtre passe-haut	Commutable : Flat ou 120 Hz
Système de réduction de bruit	Sennheiser HiDynplus™
Verrouillage des touches	Automatique (Autolock) réglable
Affichage	Afficheur à cristaux liquides rétro-éclairé
Matériau du boîtier	Métal moulé robuste avec protection contre l'humidité
Température de fonctionnement	-10 °C à +55 °C
Nettoyage	Chiffon doux et sec (pas de solvants)
Accessoires fournis	Pile, antenne, clip ceinture, notice, tableau des fréquences
Conformité	CE, FCC, Industrie Canada

FOIRE AUX QUESTIONS - SK 5212-II SENNHEISER

Comment insérer ou changer la pile de l'émetteur SK 5212-II ?

Faites glisser les deux touches de déverrouillage du compartiment à piles dans le sens des flèches et ouvrez le couvercle. Insérez une pile AA en respectant la polarité, puis refermez le compartiment.

Comment allumer et éteindre l'émetteur ?

Pour allumer, appuyez brièvement sur la touche ON/OFF. Pour éteindre, maintenez la touche ON/OFF enfoncée jusqu'à ce que « OFF » s'affiche. L'émetteur doit être déverrouillé pour s'éteindre.

Que faire si l'émetteur ne s'allume pas ou n'affiche rien ?

Vérifiez que la pile est correctement insérée et en bon état. Si la pile est usée, remplacez-la par une pile neuve de type AA.

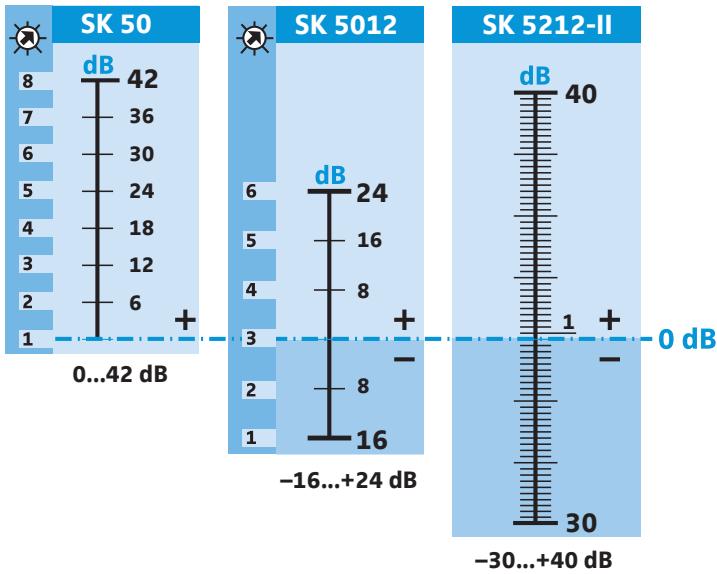

Comment régler la sensibilité du microphone ?

Accédez au menu via le commutateur multifonctions, sélectionnez l'option « ATTEN ». Ajustez la sensibilité par pas de 1 dB dans une plage de +40 à -30 dB. Le niveau audio « AF » ne doit atteindre le maximum que lors des passages les plus forts.

Comment verrouiller ou déverrouiller les touches ?

Le verrouillage automatique (Autolock) s'active dans l'option « LOCK » du menu. Pour déverrouiller temporairement, appuyez sur ON/OFF ou sur le commutateur multifonctions, puis sélectionnez « UNLOCK ».

Comment changer la fréquence d'émission ?

Dans le menu, utilisez l'option « CHAN » pour sélectionner un canal préréglé, ou « TUNE » pour régler librement une fréquence dans la banque « VAR » par pas de 5 kHz. Mémorisez le réglage pour l'activer.

Que faire si la liaison radio est mauvaise ou inexistante ?

Vérifiez que l'émetteur et le récepteur sont sur le même canal ou la même fréquence. Assurez-vous que la distance entre les antennes n'est pas trop grande et qu'il n'y a pas d'obstacles. Réduisez la distance ou ajustez le squelch du récepteur.

Comment rétablir les réglages d'usine ?

Dans le menu, sélectionnez l'option « RESET ». Confirmez pour rétablir les paramètres par défaut (filtre plat, sensibilité 0 dB, nom « SK5212 », affichage fréquence, Autolock désactivé, canal FIX 01, puissance PWR.HI). L'émetteur redémarre.

Quels microphones puis-je utiliser avec le SK 5212-II ?

L'émetteur est conçu pour les micros cravate et serre-tête Sennheiser avec connecteur à 3 broches. Exemples : MKE 1, MKE 2, ME 102, HSP 2, HSP 4. L'alimentation est fournie via l'entrée micro.

Comment nettoyer l'émetteur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de détergents. Évitez l'infiltration de liquide dans le boîtier pour protéger les composants électroniques.

MODE D'EMPLOI SK 5212-II SENNHEISER

Consignes de sécurité importantes 2 L'émetteur de poche SK 5212-II 3 Contenu 5 Vue d'ensemble du produit 6 Vue d'ensemble de l'émetteur de poche SK 5212-II 6 Vue d'ensembles des affichages 7 Mise en service de l'émetteur de poche 9 Insérer et changer la pile 9 Raccorder le microphone 9 Raccorder l'antenne 10 Fixer l'émetteur aux vêtements 10 Utilisation de l'émetteur de poche 11 Allumer/éteindre l'émetteur 11 Effectuer une vérification de fréquence 12 Le verrouillage automatique des touches (fonction Autolock) 12 Utilisation du menu de commande 14 Les touches 14 Vue d'ensemble du menu de commande 15 Utiliser le menu de commande 16 Vue d'ensembles des options 19 Consignes de réglage pour le menu de commande 21 Sélectionner un canal - « CHAN » 21 Régler les fréquences de la banque de fréquences « VAR » - « TUNE » 21 Saisir un nom - « NAME » 23 Régler la sensibilité du microphone - « ATTEN » 23 Activer le filtre salle-haut - « LOWCUT » 24 Changer l'affichage standard - « VIEW » 24 Rétablir les réglages d'usine - « RESET » 24 Activer/désactiver le verrouillage automatique des touches - « LOCK » 25 Régler la puissance de sortie - « POWER » 25 Quitter le menu de commande - « EXIT » 25 Nettoyage de l'émetteur de poche 26 Recommandations et conseils 26 En cas d'anomalies 27 Accessoires 28 Caractéristiques techniques 29 Déclarations du fabricant 32

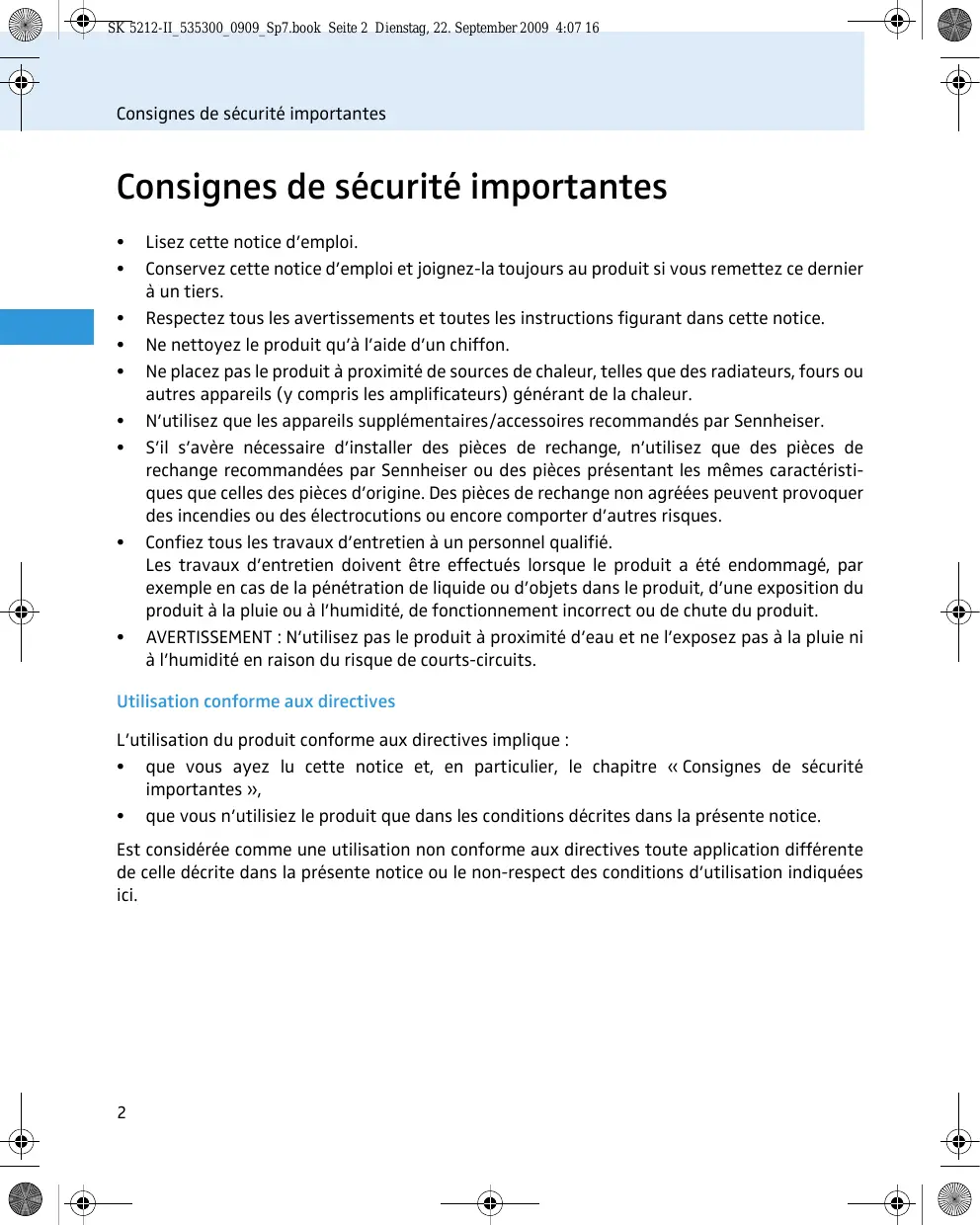

Consignes de sécurité importantes

• Lisez cette notice d'emploi.
• Conservez cette notice d'emploi et joignez-la toujours au produit si vous la remettez à un tiers.
• Respectez tous les avertissements et toutes les instructions figurant dans cette notice.
• Ne nettoyez le produit qu'à l'aide d'un chiffon.
• Ne placez pas le produit à proximité de sources de chaleur, telles que des radiateurs, fours ou autres appareils (y compris les amplificateurs) générant de la chaleur.
• N'utilise que les accessoires supplémentaires recommandés par Sennheiser.
• S'il s'avère nécessaire d'installer des pièces de rechange, n'utilise que des pièces de rechange recommandées par Sennheiser ou des pièces représentant les mêmes caractéristiques que celles des pièces d'origine. Des pièces de rechange non agrées peuvent provoquer des incendies ou des électrocutions ou encore compter d'autres risques.
• Confiez tous les travaux d'entretien à un personnel qualifié.

Les travaux d'entretien doivent être effectués lorsque le produit a été endommagé, par exemple en cas de pénétration de liquide ou d'objets dans le produit, d'une exposition du produit à la pluie ou à l'humidité, de fonctionnement incorrect ou de chute du produit.

• AVERTISSEMENT: N'utilisez pas le produit à proximité d'eau et ne l'exposez pas à la pluie ni à l'humidité en raison du risque de courts-circuits.

Utilisation conforme aux directives

L'utilisation du produit conforme aux directives implique :

• que vous ayez lu cette notice et, en particulier, le chapitre « Consignes de sécurité importantes »,
• que vous n'utilisiez le produit que dans les conditions décrites dans la présente notice.

Est considérée comme une utilisation non conforme aux directives toute application différente de celle décrite dans la présente notice ou le non-respect des conditions d'utilisation indiquées ici.

L'émetteur de poche SK 5212-ii

L'émetteur de poche SK 5212-II vous offre une confort d'utilisation supérieur et s'adapte facilement à toutes conditions de transmission.

L'émetteur de poche SK 5212-II offre les fonctionnalités suivantes :

Boîtier en métal moulé extrêmement solide. Surface très robuste. Protection spécifique contre l'humidité. - Afficheur à cristaux liquides rétro-éclairé. - Fonctionnement assisté par menu. - Convient parfaitement aux applications multicanal, grâce à une gestion des fréquences réduisant les bruits de fond. Largeur de bande de commutation jusqu'à 184 MHz. - Fréquences d'émission réglables par pas de 5 kHz. - Puissance de sortie réglable : 10 mW, 10 mW en mode « Low Intermodulation » (Lol), 50 mW.

En mode « Low Intermodulation » (Lol), la performance d'intermodulation est considérablement améliorée

Puissance de sortie constante jusqu'à épuisement de la pile - Sensibilité audio réglable par pas de 1 dB, plage de sensibilité de 70 dB Rapport signal/bruit typ. 110 dB(A) - Filtre basse-haut commutable - Affichage de l'état des piles, également transmis au récepteur Fixation par clip fiable et facile à utiliser

Informations sur le système de réduction de bruit

Ce produit est équipé du système de réduction de bruit Sennheiser HiDynplus™, qui réduit les interférences HF. HiDynplus™ assure une exploitation extrêmement fiable et une excellente qualité de transmission.

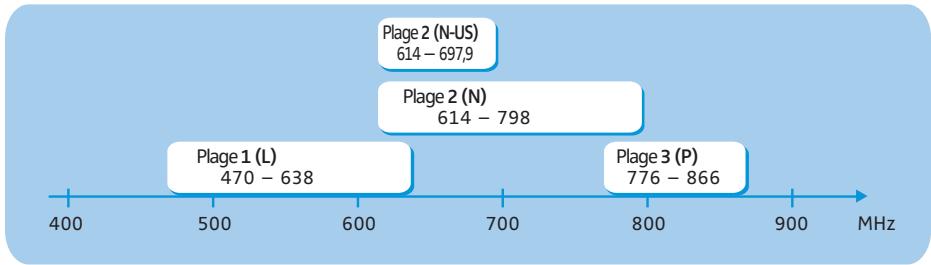

Le système de banque de fréquences

Quatre plages de fréquences avec respectivement une largeur de bande de commutation jusqu'à 184 MHz sont disponibles pour la transmission dans la bande UHF. L'émetteur est disponible dans les variantes de plages de fréquences suivantes :

L'émetteur dispose de deux banques de fréquences :

Cana	Banque de fréquences
	« FIX »	« VAR »
1	Les fréquences d'émission sont prérégliées en usine (voir le tableau des fréquences joint). Vous ne pouvez pas modifier ces fréquences d'émission.	Vous peuvent désir librement des fréquences d'émission au sein de la largeur de bande de commutation et les mémoriser.
2
…
max. 59
	Optimisé pour la sécurité de transmission maximale Canaux supplémentaires disponibles en mode « Low Intermodulation »

Les fréquences préréglées sur les canaux au sein de la banque de fréquences « FIX » sont exemptes entre elles d'interférences et d'intermodulations.

Réglez tous les émetteurs d'une installation multicanal sur différents canaux de la banque de fréquences « FIX »

Récepteurs adaptations

• Système EM 1046, EM3532, EM3031, EM3032
• EK 3041, EK 3241 EM3731, EM3732, EM3732COM EM 3731-II, EM 3732-II, EM 3732-II COM

Contenu

L'emballage contient les éléments suivants :

1 émetteur de poche SK 5212-II 1 pile (type AA)

antennes pour différentes plages de fréquences

1 clip ceinture 1 notice d'emploi 1 tableau des fréquences

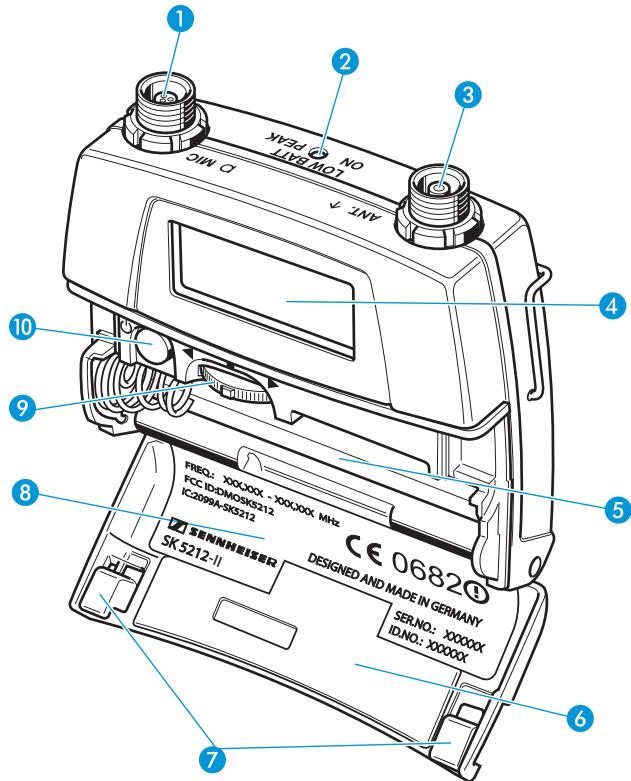

Vue d'ensemble du produit

Vue d'ensemble de l'émetteur de poche SK 5212-II

1 Entrée microphone 2 LED rouge : indicateur du fonctionnement et d'état des piles (ON/LOW BATT/PEAK) 3 Prise d'antenne 4 Afficheur à cristaux liquides 5 Compartiment à piles 6 Couvercle du compartiment à piles

Touches de déverrouillage du compartiment à piles 8 Plaque signalétique 9 Commutateur multifonctions à trois positions : (DOWN), (UP) et SET 10 Touche ON/OFF avec fonction ESC (abandon)

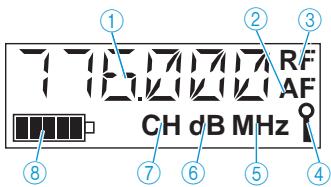

Rétro-éclairage de l'afficheur

Si le verrouillage des touches est désactivé, l'afficheur reste éclairé pendant env. 20 secondes après chaque utilisation d'une touche.

① Affichage alphanumérique ② Affichage du niveau audio « AF » ③ Affichage « RF » (symbole d'émission) ④ Symbole d'activation du verrouillage des touches

⑤ Symbole pour l'affichage de la fréquence d'émission « MHz » ⑥ Symbole pour l'affichage de la sensibilité du microphone « dB » ⑦ Symbole pour l'affichage du numéro de canal « CH » ⑧ Symbole d'état des piles

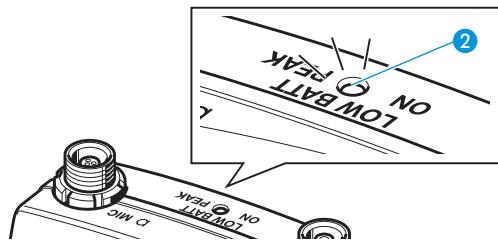

Indication du fonctionnement et de l'état des piles

La LED rouge ② ...	Signification
... s'allume normalement	L'émetteur est allumé et l'état de charge de la pile est suffisant (ON).
... clignote	L'état de charge de la pile ne permet plus qu'une autonomie réduite (LOW BATT) !
... s'allume vivement	L'émetteur est saturaé (PEAK).

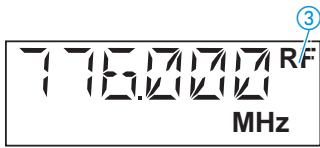

Affichage de l'activité de l'émetteur

Une fois l'émetteur allumé, l'affichage « RF » (3) apparait avec un léger retard à l'affichage, indiquant que l'émetteur émet un signal radio.

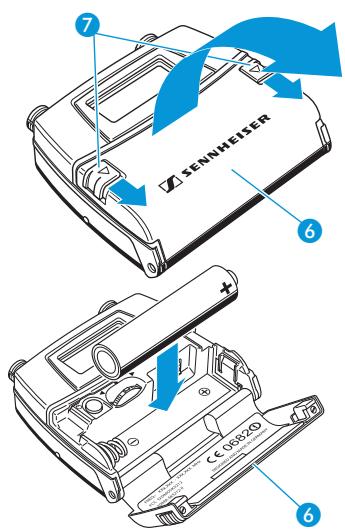

Insérer et changer la pile

Vous pouvez utiliser l'émetteur avec une pile 1,5 V (type AA).

Faites glisser les deux touches de déverrouillage ⑦ dans le sens des flèches et ouvrez le couvercle du compartiment à piles ⑥. Insérez la pile comme illustré ci-contre. Observez la polarité. Fermez le compartiment à piles.

L'émetteur est donc pour une utilisation avec des micros cravate et des micros serre-tête Sennheiser. L'alimentation du microphone se fait par l'entrée microphone ① de l'émetteur.

Raccordez le microphone à l'entrée microphone ① de l'émetteur. Vissez l'écrou-raccord.

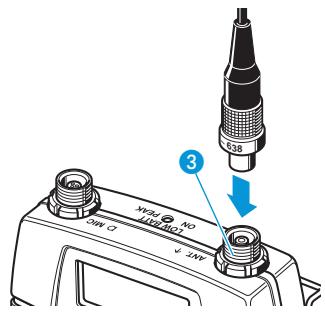

Raccorder l'antenne

L'émetteur est livré avec des antennes enchâssables : Choisissez l'antenne qui correspond à la plage de fréquence utilisée.

Raccordez l'antenne à la prise d'antenne 3 de l'émetteur. Vissez l'écrou-raccord.

N'utilisez que des antennes qui correspondent à la plage de fréquences de l'émetteur.

La plage de fréquences est imprimée sur l'antenne.

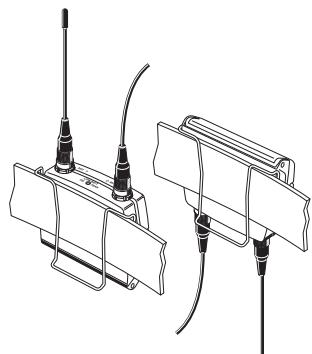

Fixer l'émetteur aux vêtements

Le clip ceinture fourni permet de fixer l'émetteur aux vêtements, par exemple à la ceinture.

Le clip est détachable afin que vous puissiez fixer l'émetteur avec l'antenne pointant vers le bas. Pour ce faire, retirez le clip ceinture et remettez-le en place après l'avoir tourné de.

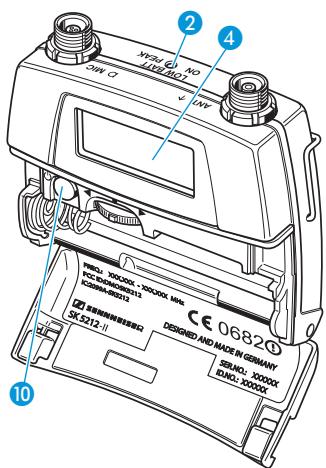

Allumer/éteindre l'émetteur

Ouvrez le compartiment à piles.

Pour allumer l'émetteur :

Appuyez brièvement sur la touche ON/OFF. La LED rouge s'allume normalement, l'afficheur à cristaux liquides affiche l'affichage standard et l'affichage « RF » apparait avec un léger retard.

Retirez la pile de l'émetteur si l'appareil reste inutilisé pendant une durée prolongée.

Vous ne pouvez éteindre l'émetteur que lorsque le verrouillage des touches est désactivé (voir page 12).

Pour éteindre l'émetteur, maintenez la touche ON/OFF 10 enfoncée jusqu'à ce que « OFF » apparaisse à l'afficheur à cristaux liquides 4.

La LED rouge ② et l'afficheur à cristaux liquides s'éteignent ensuite.

Dans la zone d'entrée du menu de commande, la touche ON/OFF a la fonction d'une touche ESC.

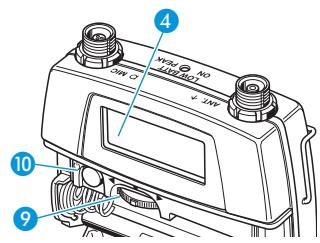

Effectuer une vérification de fréquence

L'émetteur dispose d'un mode de vérification de fréquence, qui l'empêche d'émettre à une fréquence non souhaitée lorsqu'il est en service.

Lorsque vous allumez l'émetteur, maintenez la touche ON/OFF enfoncée.

Le signal radio est désactivé. L'afficheur à cristaux liquides affiche la fréquence actuelle.

Si la fréquence affichée est la fréquence souhaitée, vous pouvez relâcher la touche ON/OFF 10.

Après cinq secondes, l'affichage « RF » ③ apparait et le signal radio est activé.

Si vous souhaitez une autre fréquence, procédez comme suit :

Relâchez la touche ON/OFF 10. Appuyez deux fois en cinq secondes sur le commutateur multifonctions (position SET). Vous vous trouvez à présent dans la zone d'entrée des options « CHAN » ou « TUNE » et vous pouvez modifier la fréquence d'émission (voir « Consignes de réglage pour le menu de commande » en page 21).

Le verrouillage automatique des touches (fonction autolock)

L'émetteur est équipé d'un verrouillage automatique des touches (fonction Autolock) que vous pouvez activer dans les options « LOCK » (voir page 25). Si le verrouillage automatique des touches est activé, le verrouillage des touches s'enclenche automatiquement dans la zone d'affichage 10 secondes après que la dernière touche a été appuyée.

Auparavant, le symbole du verrouillage des touches ④ clignote plusieurs fois à l'afficheur à cristaux liquides ④. Simultanément, le rétro-éclairage de l'afficheur s'éteint.

Vous pouvez désactiver durablement (voir page 25) ou temporairement (voir page 13) le verrouillage automatique des touches.

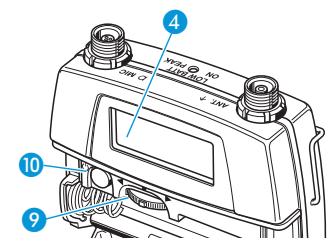

Désactivé temporairement de la fonction autolock

Pour procéder à une modification dans le menu de commande, vous devez désactiver temporairement le verrouillage des touches.

Pour ce faire, appuyez soit sur la touche ON/OFF 10, soit sur le commutateur multifonctions 9 (position •SET). « LOCK » apparait à l'afficheur 4. Déplacez le commutateur multifonctions dans la direction (UP) ou (DOWN). « UNLOCK » apparait à l'afficheur 4. Appuyez sur le commutateur multifonctions (position SET). Vous pouvez aopsisment modifier les réglages.

Après avoir quitté le menu de commande, le verrouillage des touches est activé automatiquement après 10 secondes. Vous pouvez également activer immédiatement le verrouillage des touches en appuyant sur la touche ON/OFF 10.

Utilisation du menu de commande

Les touches

Touché	Mode	Fonction de la touche
ON/OFF	Eteint	• Appuyer brièvement sur la touche : Allumer l'émetteur • Maintenir la touche enfonnée : Effectuer une vérification de la fréquence
	Zone d'affichage	• Appuyer brièvement sur la touche (fonction Autolock activée) : Activer immédiatement le verrouillage des touches • Appuyer brièvement sur la touche (verrouillage des touches activé) : Appeler le verrouillage des touches pour le désactiver • Appuyer sur la touche pendant 3 secondes (verrouillage des touches désactivé) : Eteindre l'émetteur
	Zone de sélection	Annuler la saisie et returner à la zone d'affichage
	Zone d'entrée	Annuler la saisie et returner dans la zone d'affichage au dernier paramètre affché avec la dernière valeur mémorisée
•SET	Zone d'affichage	• Verrouillage des touches désactivé : Passer dans la zone de sélection • Verrouillage des touches activé : Appeler le verrouillage des touches pour le désactiver
	Zone de sélection	Passer dans la zone d'entrée de l'options affichée
	Zone d'entrée	Mémoriser les réglages et returner à la zone de sélection (« STORED » est affché)
▲ (UP)/ ▼ (DOWN)	Zone d'affichage	Passer au paramètre précédent (▲) ou au paramètre suivant (▼)
	Zone de sélection	Appeler l'options précédente (▲) ou l'options suivante (▼)
	Zone d'entrée	Augmenter (▲) ou réduire (▼) la valeur d'une option

Vue d'ensemble du menu de commande

Option	Fonction de l'options
« CHAN »	Sélectionner un canal
« TUNE »	Régler la fréquence d'émission pour la banque de fréquences « VAR » (variable bank)
« NAME »	Saisir un nom
« ATTEN »	Réglez la sensibilité du microphone
« LOWCUT »	Régler le seuil de la fréquence de coupure

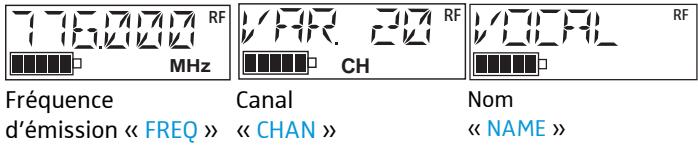

« VIEW »	Changer l'affichage standard
« RESET »	Rétablier les réglages d'usine de l'appareil
« POWER »	Régler la puissance de sortie
« LOCK »	Activer ou désactiver la fonction Autolock
« EXIT »	Quitter le menu de commande et returner à l'affichage standard

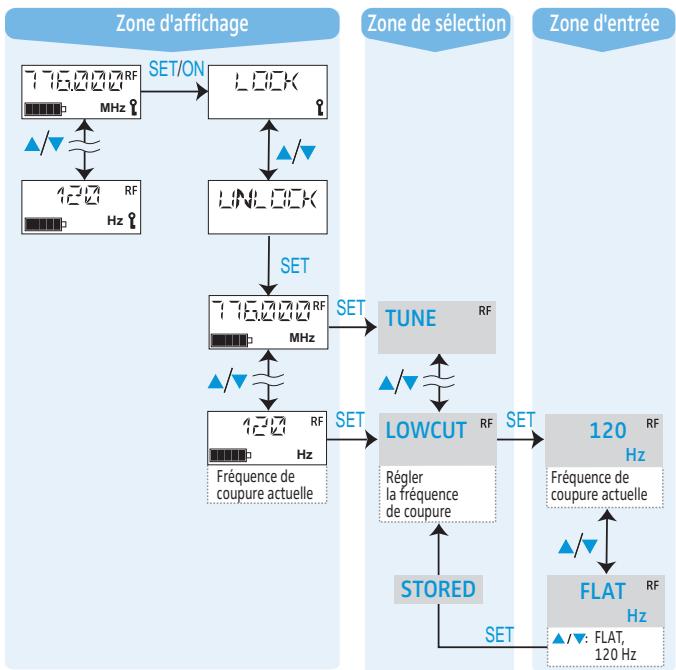

Utiliser le menu de commande

Le menu de commande est constitué de trois zones :

• Zone d'affichage :

Dans la zone d'affichage, vous pouvez consulter les réglages actuels des paramètres, et ce, même lorsque le verrouillage des touches est activé.

Zone de sélection :

Dans la zone de sélection, vous sélectionnez l'option pour laquelle vous désirez modifier le réglage des paramètres. Le verrouillage des touches doit être désactivé pour passer dans la zone de sélection.

Zone d'entrée :

Dans la zone d'entrée, vous pouvez modifier le réglage d'un paramètre pour une option sélectionnée.

Ce chapitre décrit, à l'exemple de l'option « LOWCUT », comment utiliser le menu de commande de l'émetteur.

Après la mise en marche

Lorsque l'appareil a été mis en marche, l'affichage standard apparait à l'afficheur à cristaux liquides 4. Selon le réglage, il peut s'agir de la fréquence d'émission, le canal ou le nom de l'émetteur.

Afficher les paramètres dans la zone d'affichage

Même si le verrouillage des touches est activé, vous pouvez afficher successivement les réglages actuels des différents paramètres dans la zone d'affichage (voir « Vue d'ensemble des options » en page 19). Après quelques secondes, l'affichage revient à l'affichage standard.

Déplacez le commutateur multifonctions dans la direction (UP) ou (DOWN) pour afficher les réglages des paramètres. Si vous faites glisser plusieurs fois le commutateur multifonctions dans la même direction, vous afficherez successivement tous les réglages.

Passer dans la zone de sélection

Le verrouillage des touches doit être désactivé pour passer de la zone d'affichage à la zone de sélection.

Désactive le verrouillage des touches comme décrit au chapitre « Désactiver temporairement de la fonction Autolock » en page 13. Vous pouvez à présent sélectionner l'option dont vous désirez modifier les réglages. Appuyez sur le commutateur multifonctions (position SET). Vous passerez à l'option qui était affichée dans la zone d'affichage.

Sélectionner une option

Déplacez le commutateur multifonctions dans la direction (UP) ou (DOWN). Appuyez sur le commutateur multifonctions (position •SET). Le nom de l'option sélectionnée clignote.

Passer dans la zone d'entrée des options sélectionnées

Appuyez sur le commutateur multifonctions (position •SET). Vous passez ainsi dans la zone d'entrée de l'option sélectionnée et vous pouvez modifier les réglages. Le réglage actuel, qui peut être modifié, clignote à partir de l'afficheur à cristaux liquides.

Modifier les réglages

Vous modifiez le réglage de l'option sélectionnée à l'aide du commutateur multifonctions ⑨.

Si vous faites glisser brievement le commutateur multifonctions ⑨ dans la direction ▲ (UP) ou ▼ (DOWN), l'affichage passe à la valeur suivante ou précédente.

Si, dans les options « ATTEN », « CHAN », « TUNE » et « NAME », vous maintenez le commutateur multifonctions en position ▲ (UP) ou ▼ (DOWN), l'affichage se modifie en continu (fonction Repeat). Dans l'option « TUNE », la fonction Repeat accélère. Cela permet d'atteindre facilement et rapidement la valeur souhaitée dans les deux directions.

Mémoriser les réglages

Pour mémoriser durablement un réglage, appuyez sur le commutateur multifonctions (position SET). L'afficheur indique « STORED » à titre de confirmation.

La dernière option modifiée est ensuite de nouveau affichée.

En règle générale, les réglages sont pris en compte immédiatement dans toutes les options. Les options « TUNE » et « CHAN » constituent une exception. Les modifications n'y prennent effet qu'après avoir été mémorisées et que l'afficheur à cristaux liquides ④ ait indiqué « STORED »

Quitter le menu de commande

L'option « EXIT » permet de quitter le menu de commande et de retourner à l'affichage standard.

Si vous appuyez brievement sur la touche ON/OFF 10 dans le menu de commande, vous annulez la saisie et vous retournez, sans que les changements n'aient été appliqués, à l'affichage standard, avec les derniers réglages mémorisés.

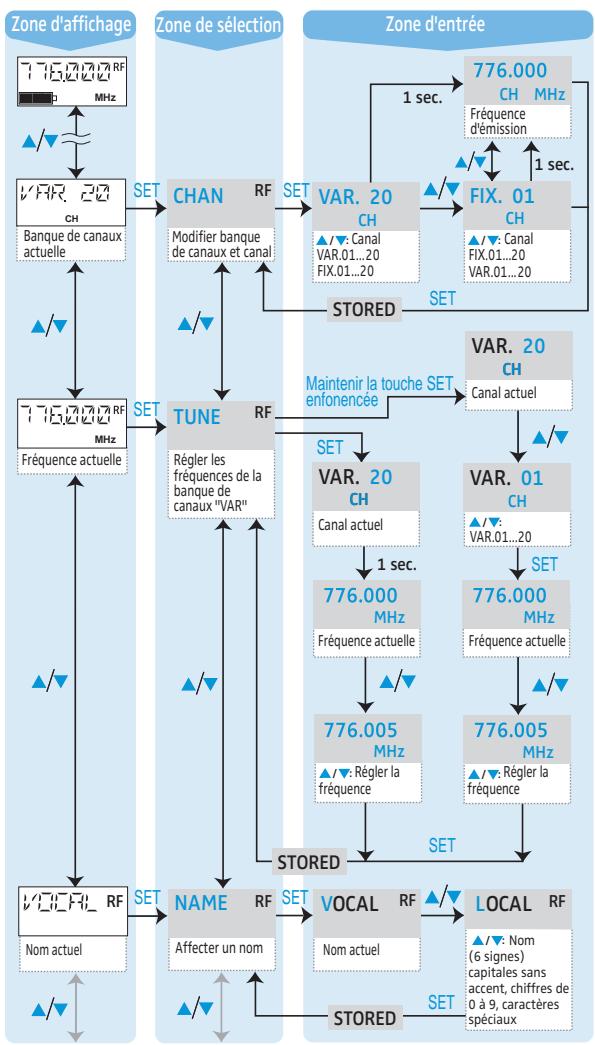

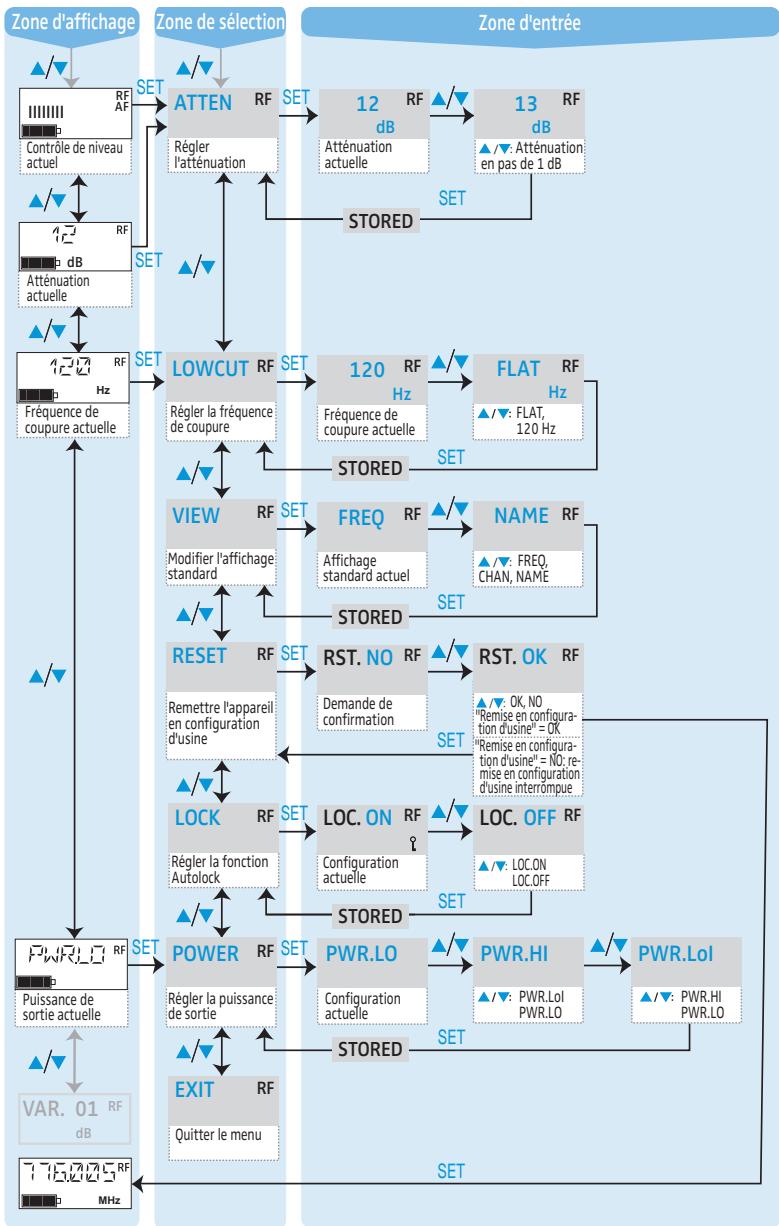

Vue d'ensembles des options

Désactivez le verrouillage des touches avant de procéder à des réglages (voir « Désactiver temporairement la fonction Autolock » en page 13). La touche ON/OFF 10 vous permet d'annuler la saisie et de retourner à la zone d'affichage.

Consignes de réglage pour le menu de commande

Lorsque vous réglez des fréquences d'émission, veuillez observer les indications suivantes:

Veillez à utiliser des fréquences figurant dans le tableau des fréquences joint. Veillez à utiliser des fréquences autorisées dans votre pays. Si nécessaire, demandez une licence d'émission auprès de l'autorité correspondante.

Sélectionner un canal - « CHAN

L'option « CHAN » vous permet de basculer entre les canaux des banques de fréquences « FIX » et « VAR ». Pendant ce réglage, le signal radio est désactivé.

Si vous entrez dans la zone d'entrée de l'option « CHAN », le numéro du canal actuel s'affiche d'abord. APRÈS env. 1 seconde, il est remplacé par la fréquence d'émission de ce canal.

Pour modifier le canal, faites glisser le commutateur multifonctions dans la direction (UP) ou (DOWN). Le nouveau numéro de canal s'affiche pendant environ 1 seconde. Ensuite, l'afficheur affiche la fréquence d'émission correspondante.

Ce n'est qu'après que vous ayez mémorisé le réglage et que « STORED » se soit affiché à titre de confirmation que le signal radio sera activé et que l'émetteur émettra à la fréquence sélectionnée.

Régler les fréquences de la banque de fréquences « VAR » – « TUNE

Dans l'option « TUNE », vous pouvez sélectionner et memoriser librement les fréquences affectées aux canaux de la banque de fréquences « VAR » (variable bank). Pendant ce réglage, le signal radio est désactivé.

Lorsque vous avez réglé la banque de fréquences « FIX » et que vous sélectionnez l'option « TUNE », l'émetteur se met automatiquement sur le canal 01 de la banque de fréquences « VAR ». « VAR » apparait brièvement sur l'afficheur à cristaux liquides 4.

Vous pouvez alors modifier la fréquence par pas de 5 kHz sur une largeur de bande maximale de 184 MHz.

Si vous utilisez une installation multicanal, sélectionnez les fréquences de manière à éviter toute interférence.

Il existe deux possibilités de régler les fréquences :

• Vous configurez une nouvelle fréquence pour le canal utilisé :

Dans la zone de sélection de l'option « TUNE », appuyez sur le commutateur multifonctions (position • SET). Le numéro du canal s'affiche dans un premier temps, avant de laisser place à la fréquence de ce canal.

Modifiez cette fréquence en faisant glisser le commutateur multifonctions dans la direction (UP) ou ∇ (DOWN).

Mémorisez votre réglage.

• Vous passez à un autre canal et modifiez la fréquence affectée à ce nouveau canal :

Maintenez le commutateur multifonctions (position SET) enfoncé quelques secondes. Le canal actuel s'affiche en clignotant. Sélectionnez un nouveau canal en faisant glisser le commutateur multifonctions dans la direction (UP) ou (DOWN). Confirmez votre sélection en appuyant sur le commutateur multifonctions (position SET).

La fréquence du canal sélectionné s'affiche. Pour la modifier, faites glisser le commutateur multifonctions dans la direction (UP) ou (DOWN). Mémorisez votre réglage.

Saisir un nom - « NAME

Dans l'option « Name », vous pouvez saisir un nom de votre choix l'émetteur de poche. Ce nom peut être affiché dans l'affichage standard. Le nom peut composer jusqu'à six caractères et se composer de :

• lettres à l'exception des accents,
• chiffres de 0 à 9,
• caractères spéciaux et espaces.

Après être passé dans la zone d'entrée des options « NAME », la première position clignote sur l'afficheur à cristaux liquides 4.

Faites glisser le commutateur multifonctions dans la direction (UP) ou (DOWN) pour sélectionner un caractère. (Faire glisser une seule fois le commutateur : caractère suivant ou précédent ; maintenir le commutateur : modifier l'affichage en continu.) Appuyez sur le commutateur multifonctions (position • SET) pour passer à la position suivante. Lorsque vous avez saisi les six caractères d'un nom, mémorisez le nom en appuyant sur le commutateur multifonctions (position SET). « STORED » apparait à l'affichage à cristaux liquides.

Régler la sensibilité du microphone - « ATTEN

Vous pouvez régler la sensibilité du microphone de l'émetteur dans les options « ATTEN »

La sensibilité est correctement régée si l'affichage du niveau audio « AF » ⑨ n'indique le niveau maximal que dans les passages les plus forts ou si la LED rouge ② s'allume vivement.

Vous pouvez modifier la sensibilité par pas de 1 dB dans une plage de +40 dB à -30 dB.

Le bargraphe possède une résolution d'environ 3 dB par segment, soit 45 dB pour toute l'échelle.

Activer le filtré passeur-haut - « LOWCUT

Pour atténuer les bruits dans les graves, comme le vent ou les bruits de manipulation, vous pouvez activer un filtré passe-haut (coupe-bas). Sa fréquence de coupure est de 120Hz

Si vous ne désirez pas atténuer les graves du signal, sélectionnez le réglage « FLAT »

Changer l'affichage standard - « VIEW

Sélectionnez un des affichages standard suivants dans l'option « VIEW » :

L'affichage standard sélectionné apparait

• après que l'émetteur a été allumé,
• après que les paramètres ont été affichés pendant 10 secondes dans la zone d'affichage.

Rétablir les réglages d'usine - « RESET

L'option « RESET » vous permet de rétablir les réglages d'usine. Après le rétablissement des réglages d'usine, l'émetteur redémarre et l'affichage standard apparait de nouveau.

Fonction	Réglage
Filtre passer-haut	« FLAT »
Sensibilité du microphone	« 0 dB »
Nom	« SK5212 »
Affichage standard	fréquence d'émission
Fonction Autolock	désactivée
Canal	« FIX 01 »
Puisance de sortie	« PWR.HI »
Les fréquences de la banque de fréquences « VAR » sont rétables.

Activer/désactiver le verrouillage automatique des touches - « LOCK

L'émetteur est équipé d'une fonction Autolock (verrouillage automatique des touches) que vous pouvez activer ou désactiver dans les options « LOCK ». Si la fonction Autolock est activée, les touches sont automatiquement verrouillées 10 secondes après la première utilisation d'une touche et l'émetteur est ainsi protégé contre toute modification interpestive des réglages.

Dans la zone de sélection de l'option « LOCK », appuyez sur le commutateur multifonctions (position • SET).

Le réglage actuel de la fonction Autolock s'affiche.

Modifiez ce réglage en faisant glisser le commutateur multifonctions dans la direction (UP) ou (DOWN).

Déselectionnez « LOC. ON » pour activer la fonction et « LOC. OFF » pour désactiver cette fonction.

Mémorisez votre réglage en appuyant sur le commutateur multifonctions (position •SET).

Régler la puissance de sortie - « POWER

L'émetteur possède une puissance de sortie commutable. Lorsqu'il fonctionne à puissance réduite, son autonomie augmente.

De plus, vous pouvez également régler le mode « Low Intermodulation » (« LIM »). En ce faisant, la performance d'intermodulation de l'émetteur est considérablement améliorée, surtout dans l'utilisation multicanal. En mode « Low Intermodulation », la puissance de sortie est réduite à 10 mW ; l'autonomie sera environ la même que pour la puissance de sortie de 50 mW.

Quitter le menu de commande - « EXIT

L'option « EXIT » permet de quitter le menu de commande et de retourner à l'affichage standard.

Si vous appuyez brièvement sur la touche ON/OFF 10 dans le menu de commande, la saisie est annulée (fonction ESC) et vous retournez à l'affichage standard sans qu'aucune modification n'ait été effectuée.

Attention

Les liquides peuvent endommager les composants électroniques de l'émetteur de poche!

Une infiltration de liquide dans le boîtier de l'appareil peut causer des courts-circuits et endommager les composants électroniques.

Éloignez tout type de liquide de l'émetteur de poche.

Nettoyez de temps en temps l'émetteur de poche à l'aide d'un chiffon. N'utilisez jamais de solvant ou de détergent.

Conseils pour une réception optimale

La portée de l'émetteur dépend des conditions locales et de la puissance de sortie régée. L'espace situé entre l'antenne émettrice et l'antenne réceptrice doit si possible être dégagé. - Observez la distance minimale recommandée de 5 mètres entre l'antenne émettrice et l'antenne réceptrice. Vous évitez ainsi une saturation du récepteur.

Conseils pour l'utilisation d'une installation multicanal

• Lorsque vous utilisez une installation multicanal, veillez à éviter toute interférence entre les fréquences.

En cas d'anomalies

Problème	Cause possible	Solution possible
Pas d'indication de fonctionnement	La pile est usée ou mal positionnée	Remplacer la pile ou contrôler sa polarité
Impossible d'allumer l'émetteur ou de modifier les réglages	Le verrouillage des touches est activé	Désactiver le verrouillage des touches (voir page 13)
Pas de signal radio au niveau du récepteur	Canal différé pour l'émetteur et le récepteur	Régler le même canal pour l'émetteur et le récepteur
	La portée de la liaison de transmission est dépassée	Contrôler le réglage du seuil de squelch au niveau du récepteur ou réduire la distance entre l'antenne réceptrice et l'émetteur
Signal audio noyé dans le bruit de fond	La sensibilité de l'émetteur est trop élevé	Voir « Régler la sensibilité du microphone – « ATTEN » » en page 23
	Le niveau de sortie du récepteur est trop faible	Augmenter le niveau de la sortie ligne
Signal audio distordu	La sensibilité de l'émetteur est trop faible	Voir « Régler la sensibilité du microphone – « ATTEN » » en page 23
	Le niveau de sortie du récepteur est trop élevé	Réduire le niveau de la sortie ligne

Appelez votre partenaire Sennheiser si vous rencontrez des problèmes non répertoriés dans le tableau ou qui ne peuvent pas être résolus avec les solutions proposées.

Pour trouver un revendeur Sennheiser dans votre pays, rendez-vous sur www.sennheiser.com, rubrique « Service & Support »

Accessoires

Micro cravate MKE 1, omni-directionnel, disponible en différentes variantes Micro cravate MKE 2 Gold, omni-directionnel, disponible en différentes variantes Micro cravate MKE Platinum, omni-directionnel, disponible en différentes variantes 003876 Micro cravate ME 102-ant, omni-directionnel, anthracite 003838 Micro cravate ME 102-ni, omni-directionnel, nickel 004227 Micro cravate ME 104-ant, cardioïde, anthracite 004228 Micro cravate ME 104-ni, cardioïde, nickel 005301 Micro cravate ME 105-ant, supercardioide, anthracite 003402 Micro cravate ME 105-ni, supercardioide, nickel 009862 Micro serre-tête HSP 2, omni-directionnel 009864 Micro serre-tête HSP 4, cardioïde

Caractéristiques techniques

Modulation	FM bande large
Plage de fréquences	plage 1 (L): 470 à 638 MHz plage 2 (N/N-US): 614 à 798 MHz/614 à 697,9 MHz plage 3 (P): 776 à 866 MHz
Largeur de bande de commutation	jusqu'à 184 MHz
Fréquences d'émission	banque de fréquences « FIX » avec jusqu'à 59 fréquences pré régliées
	banque de fréquences « VAR » avec 20 fréquences librement régibles (par pas de 5 kHz)
Puisance de sortie HF	commutable, typ.: 50 mW (PWR.Hi) 10 mW (PWR.LO) 10 mW (PWR.Lol)
Stabilité de fréquence	±10 ppm dans la plage de température spécifique
Excursion nominale/crête	±40 kHz/±56 kHz
Rapport signal/bruit	typ. 110 dB(A)eff
DHT (à 1 kHz, excursion nominale)	< 0,3 %
Réponse en fréquence BF	60 à 20,000 Hz
Système de réduction de bruit	Sennheiser HiDynplusTM
Sensibilité d'entrée à excursion nominale, 1 kHz	-40 dBu = 7,75 mV
Filtre passé-haut (-3 dB)	commutable (flat, 120 Hz)
Sensibilité	réglable par pas de 1 dB de -30 à +40 dB
Consommation (sans éclairage de l'afficheur)	PWR.LO: env. 150 mA (10 mW) à 1,5 V PWR.HI: env. 220 mA (50 mW) à 1,5 V PWR.Lol: env. 220 mA (10 mW) à 1,5 V
Autonomie	PWR.LO: env. 11 heures PWR.HI: env. 5,5 heures PWR.Lol: env. 5,5 heures
Connexions	BF: prise Sennheiser à 3 broches HF: prise coax
Dimensions [mm]	env. 53 x 60 x 17
Poids	env. 223 g avec pile et ANTENNE

Conditions de fonctionnement

Température ambiente	-10 °C à +55 °C
Humidité relative de l'air	max. 90 % (sans condensation)
Alimentation	1 pile 1,5 V (type AA)

Conditions de stockage et de transport

Température ambiente	-25 °C à +70 °C
Humidité relative de l'air	max. 90 %
Test de chocs	test de chocs selon IEC 68 ou EN 60068, T2-27

Conformes aux normes

Europe	CEM	EN 301489-1/-9
CE	Radio	EN 300422-1/-2
	Sécurité	EN 60065
		EN 62311 (SAR)

Assignation des contacts sur la prise micro

Prise audio

Point 1: +5,2V pour les micros externes speciaux

Point 2: signal audio et alimentation AB 5,2 V; résistance interne de 8,2 kΩ, optimisée pour les micros statiques prépolarisés Sennheiser.

Point 3 et

filetage : masse

Sensibilité audio

La sensibilité audio de l'émetteur peut se régler dans un éventail de valeurs de 70 dB (de +40 à -30 dB) par pas de 1 dB. Le schéma ci-dessous représente une comparaison entre le SK 5212-II et les produits de précédente génération, SK 50 et SK 5012.

Position du commutateur

Garantie

Sennheiser electronic GmbH & Co. KG offre une garantie de 24 mois sur ce produit.

Pour avoir les conditions de garantie actuelles, veuillez visiter notre site web sur www.sennheiser.com ou contacter votre partenaire Sennheiser.

En conformité avec

En fin de vie, veuillez rapporter l'émetteur de poche à la déchetterie communale ou à un centre de recyclage.

Les accus ou piles fournis peuvent être recyclés. Jetez les accus usagés dans un conteneur de recyclage ou ramenez-les à votre revendeur. Afin de protéger l'environnement, déposez uniquement des accus ou piles complètement déchargés.

Déclaration de conformité pour la ce

C0682 Directive R&TTE (1999/5/EC)

Vous trouvez ces déclarations sur www.sennheiser.com.

Avant d'utiliser cet appareil, veuillez observer les dispositions légales en vigueur dans votre pays!

Cet appareil est conforme à la Partie 15 des réglementations de la FCC et à la norme RSS-210 de l'Industrie Canadienne. L'utilisation de l'appareil doit respecter les deux conditions suivantes : (1) L'appareil ne doit pas produire d'interférences nuisibles, et, (2) il doit accepter toutes interférences reçues, y compris celles qui pourraient avoir des effets non désirés sur son fonctionnement.

Cet équipement a été testé et trouvé conforme aux limites définies pour un dispositif numérique de classe B, dans le cadre de la Partie 15 des réglementations de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nocives pour une installation résidentielle. Cet équipement produit, utilise et peut émettre une énergie haute fréquence et, s'il n'est pas installé et utilisé conformément aux instructions, provoquer des interférences génantes pour les communications radio. Des risques d'interférences ne peuvent toutefois pas être

totalement exclus dans certaines installations, même en cas de respect des instructions. Dans le cas d'interférences génantes pour la réception des émissions de radio ou télédiffusées (il suffit, pour le constater, d'allumer et d'éteindre l'équipement), l'utilisateur est invité à prendre l'une des mesures suivantes pour les éliminer :

Réorienter ou déplacer l'antenne réceptrice. Éloigner l'équipement du récepteur. - Brancher l'équipement sur une prise ou un circuit différent de celui du récepteur. - Consulter un revendeur ou un technicien de radio ou télévision expérimenté.

et appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Toute modification non expressément approuvée par Sennheiser electronic Corp. peut annuler le droit de l'utilisateur à l'emploi de l'équipement en question.

Avant d'utiliser cet appareil, veuillez observer les dispositions légales en vigueur dans votre pays!

SENNHEISER

Sennheiser electronic GmbH & Co. KG
