Type de produit	Système de micro sans fil
Marque	SENNHEISER
Modèle	EVOLUTION WIRELESS EW 100
Récepteur fixe EM 100 - Dimensions	212 x 145 x 38 mm
Récepteur fixe EM 100 - Poids	Environ 1100 g
Récepteur fixe EM 100 - Alimentation	10,5 - 16 V CC (nominale 12 V CC)
Récepteur de poche EK 100 - Dimensions	110 x 65 x 22 mm
Récepteur de poche EK 100 - Poids	Environ 255 g
Récepteur de poche EK 100 - Alimentation	Pile 9 V (IEC 6 LR 61)
Émetteur de poche SK 100 - Dimensions	110 x 65 x 22 mm
Émetteur de poche SK 100 - Poids	Environ 255 g
Émetteur de poche SK 100 - Autonomie	> 8 heures (pile alcaline)
Micro émetteur SKM 100 - Dimensions	Ø 50 x 225 mm
Micro émetteur SKM 100 - Poids	Environ 450 g
Plages de fréquences disponibles	A: 518-550 MHz, B: 630-662 MHz, C: 740-772 MHz, D: 790-822 MHz

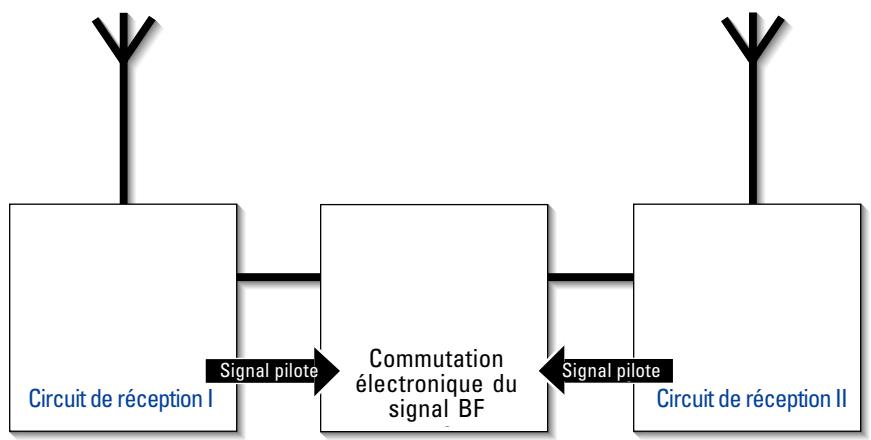

Technologie de réception	True Diversity (récepteur EM 100)

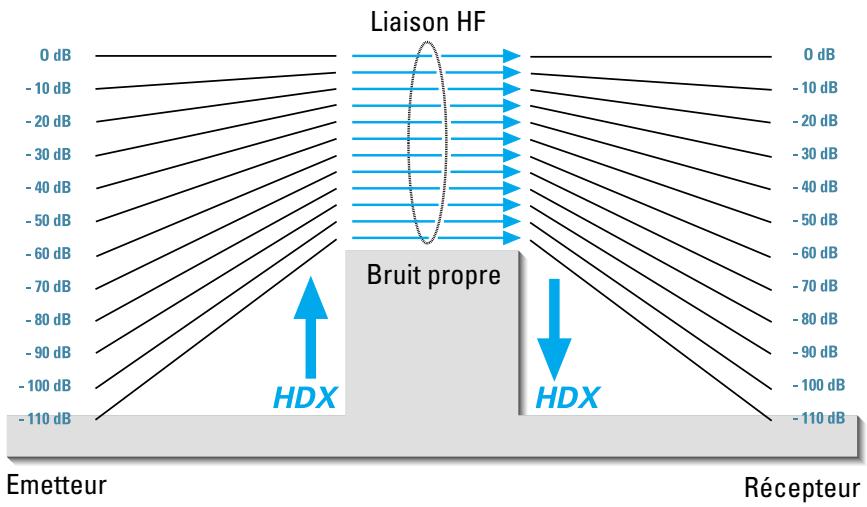

Réduction du bruit	HDX (compression/expansion large bande)
Fonctions principales	Réglage de sensibilité, squelch ajustable, verrouillage des touches, 4 presets canaux, accord par pas de 25 kHz
Entretien	Nettoyer avec un chiffon doux. Pour la grille du SKM 100, dévisser et nettoyer avec un chiffon humide sans détergent
Sécurité	Ne pas ouvrir l'appareil. Intervention par personnel qualifié uniquement. Déconnecter l'alimentation avant modification. Éviter l'humidité et les sources de chaleur
Accessoires compatibles	Têtes de micro MD 835, MD 845, ME 865 ; micros cravate ME 2, ME 4 ; serre-tête ME 3 ; câbles antenne, coupleur ASP 1, etc.

FOIRE AUX QUESTIONS - EVOLUTION WIRELESS EW 100 SENNHEISER

Quelle est l'autonomie des piles ?

Avec une pile alcaline 9V neuve, l'autonomie est d'environ 8 heures pour les émetteurs SK 100, SKP 100 et SKM 100. Le récepteur EK 100 offre 4 à 6 heures avec une pile 9V.

Quelle est la portée du système ?

La portée peut varier de 10 mètres à 150 mètres selon l'environnement. Pour une portée optimale, l'espace entre les antennes d'émission et de réception doit être dégagé.

Puis-je utiliser plusieurs systèmes simultanément ?

Oui, plusieurs systèmes peuvent fonctionner en même temps. Les fréquences préréglées en usine sont compatibles sans intermodulation. Pour des combinaisons personnalisées, consultez votre distributeur Sennheiser.

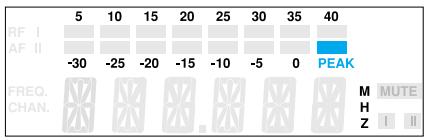

Comment ajuster la sensibilité de l'émetteur ?

Accédez au menu "Sensit" avec la touche SET, puis utilisez les touches ▲/▼ pour régler la sensibilité de 0 à -30 dB par pas de 10 dB. Ajustez pour que le voyant PEAK ne s'allume que sur les passages les plus forts.

Que faire si le récepteur ne capte aucun signal ?

Vérifiez que les piles sont en bon état et que l'émetteur est allumé. Assurez-vous que la fréquence de l'émetteur et du récepteur correspondent. Éloignez l'émetteur d'obstacles métalliques et rapprochez-le du récepteur.

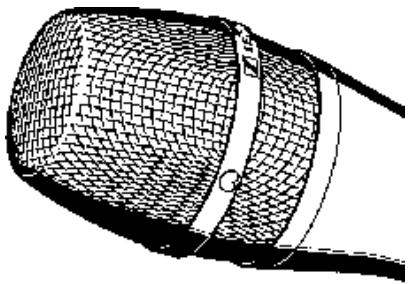

Comment nettoyer le micro émetteur SKM 100 ?

Dévisser la grille de protection, nettoyez-la avec un chiffon humide non pelucheux (sans détergent). Laissez sécher avant de remonter.

Puis-je utiliser des piles rechargeables ?

Sennheiser recommande des piles alcalines manganèse. Les piles rechargeables 9V réduisent fortement l'autonomie et ne sont pas conseillées.

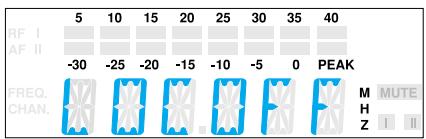

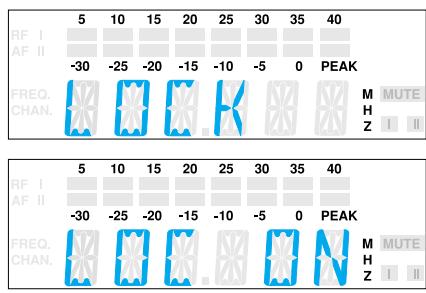

Comment verrouiller les touches pour éviter des réglages accidentels ?

Accédez au menu "LOCK" avec la touche SET, puis appuyez sur ▲ pour activer (LOC ON). Pour désactiver, refaites la même procédure et appuyez sur ▼ pour LOC OFF.

Quelles sont les plages de fréquences disponibles ?

Le système couvre plusieurs plages UHF : A (518-550 MHz), B (630-662 MHz), C (740-772 MHz), D (790-822 MHz). La plage exacte dépend de votre pays et de la variante achetée.

Comment raccorder le récepteur à un amplificateur ?

Utilisez la sortie BF (jack 6,3 mm) du récepteur EM 100. Ajustez le niveau de sortie avec le potentiomètre AF LEVEL. Pour le EK 100, utilisez la sortie jack 3,5 mm avec le câble ligne fourni.

MODE D'EMPLOI EVOLUTION WIRELESS EW 100 SENNHEISER

1,8 Veff	2,9 Veff	-
2,4 Veff

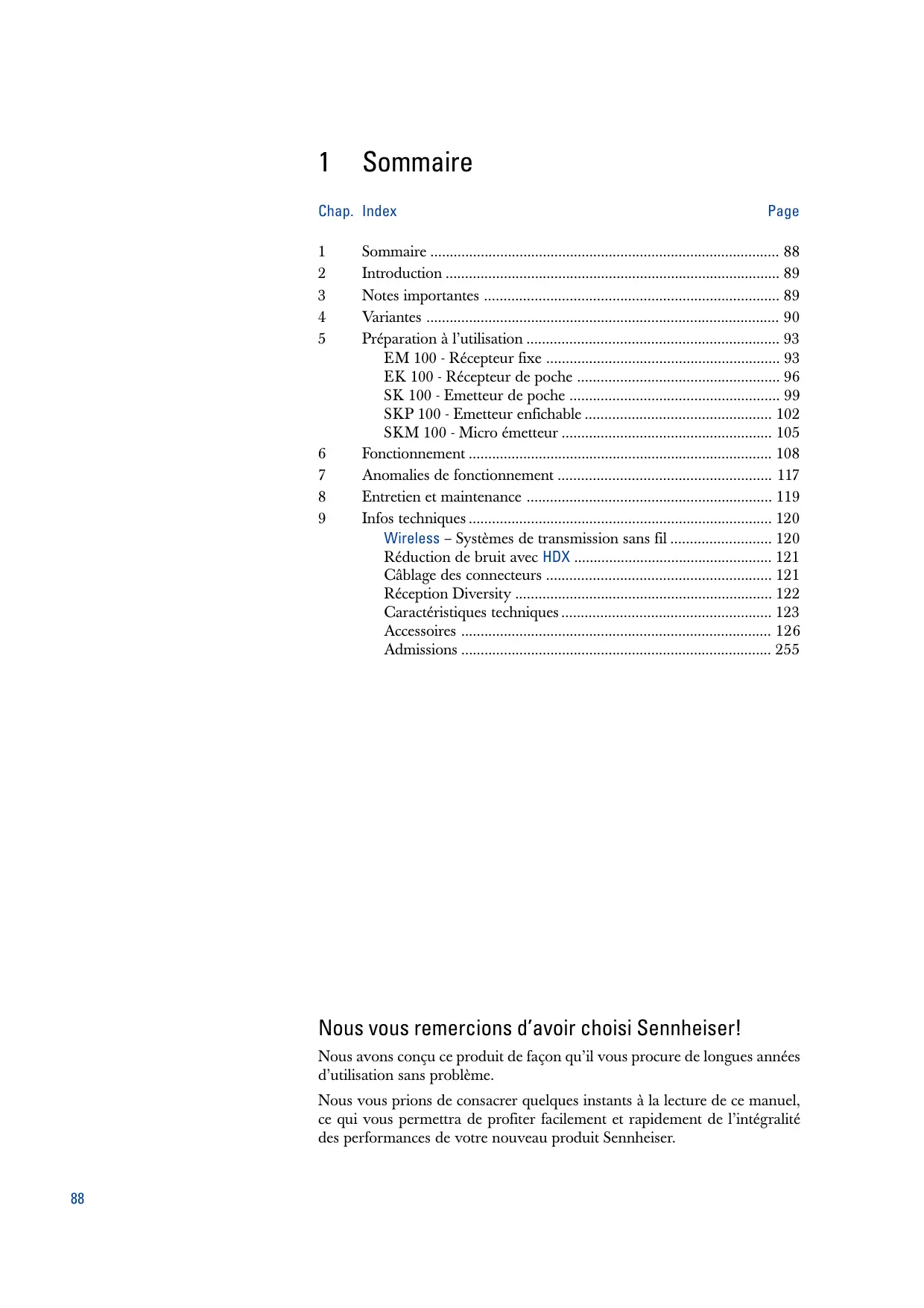

1 Sommaire 88 2 Introduction 89 3 Notes importantes 89 4 Variantes 90 5 Préparation à l'utilisation 93

EM 100 - Récepteur fixe 93 EK 100 - Récepteur de poche 96 SK 100 - Émetteur de poche 99 SKP 100 - Émetteur enchâssé 102 SKM 100 - Micro émetteur 105

6 Fonctionnement 108 7 Anomalies de fonctionnement 117 8 Entretien et maintenance 119 9 Informations techniques 120

Wireless - Systèmes de transmission sans fil 120 Réduction de bruit avec HDX 121 Câblage des connecteurs 121 Réception Diversity 122 Caractéristiques techniques 123 Accessoires 126 Avis 255

Nous avons conscience que ce produit vous procurera de longues années d'utilisation sans problème.

Nous vous prions de consacrer quelques instants à la lecture de ce manuel, ce qui vous permettra de profiter facilement et rapidement de l'intégralité des performances de votre nouveau produit Sennheiser.

Avec la gamme série evolution wireless ew 100, Sennheiser offre le top niveau de la qualité en matière de transmission HF à tous les utilisateurs amateurs ou professionnels tels que : musiciens et vidéastes. Ces nouveaux systèmes, d'une grande fiabilité, sont faciles à utiliser. Émetteurs et récepteurs permettent des transmissions sans fil d'une très haute qualité sonore. Des technologies optimisées, PLL et microprocesseur, le système de réduction de bruit HDX et la technologie "True Diversity" pour le récepteur fixe, permettent à ces systèmes d'assurer des transmissions HF sans interférence ou troughs de transmission intempestifs.

Ces systèmes peuvent être fournis pour cinq plages de fréquences dans la bande UHF. Veuillez noter : Les fréquences utilisées sont différentes en fonction de chaque pays. Notre distributeur Sennheiser vous donnera tous les renseignements nécessaires sur les fréquences autorisées dans votre pays.

Plage A: 518-550 MHz,

Plage B: 630-662 MHz,

Plage C: 740-772 MHz,

Plage D: 790-822 MHz,

Les émetteurs et récepteurs de la série evolution wireless ew 100 disposent de 4 canaux permettant d'enregistrer jusqu'à 1280 fréquences émission/réception choisies librement dans la plage de fréquence pré-déterminée.

Chaque système dispose de 4 fréquences préprogrammées en usine, de cette façon

• les systèmes sont prêts à être utilisés dès leur mise en marche,
• Plusieurs systèmes peuvent fonctionner simultanément sur les fréquences émission/reception programmées en usine sans causeur d'interférence par intermodulation. Toutes ces fréquences peuvent être changées en fonction des besoins de chacun.

Chaque système se compose de

• un récepteur fixe ou mobile,
• un micro émetteur, émetteur de poche ou émetteur enchiffrable,
• pouvant être complétés avec tous les accessoires nécessaires.

3 Remarques importantes

Ne jamais ouvrir un appareil électronique! Toute intervention doit être faite par un personnel qualifié. Tout démontage, ouverture ou intervention quelconque effectués par l'utilisateur entraîne la nullité de la garantie.

Toujours déconnecter les appareils de leur alimentation lorsque vous modifiez leur branchement ou que vous les déplacez.

Ne pas placer les appareils à proximité d'une source de chaleur telle que radiateur de chauffage central ou convecteurs électriques.

Utilisez les appareils uniquement dans des pièces non humides.

Utilisez un chiffon doux pour le nettoyage des appareils. Ne pas utiliser de détergents ou de solvants.

Le vernis ou l'encaustique peuvent attaquer les pieds en caoutchouc de l'émetteur. Comme ceux-ci pourraient dans ce cas tacher vos meubles, il est conseillé de placer l'émetteur sur un tapis antidérapant.

EM 100

EK 100

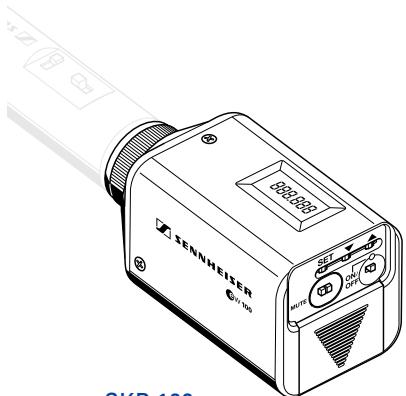

SK 100 SKP 100

4 Variantes

Ce système est le choix idéal pour une large gamme d'applications. L'émetteur enfichable transforme un microphone à fil en microphone sans fil à transmission HF.

Le Set ew 101 se compose d'un récepteur fixe EM 100 et d'un émetteur enfichable SKP 100, complétés par deux piles, antenne, câble ligne, kit appareil et manuel d'utilisation.

Ce système est le choix idéal pour une large gamme d'applications. L'émetteur enfichable transforme un microphone à fil en microphone sans fil à transmission HF. Le récepteur de poche peut être monté sur une caméra.

Le Set ew 101-p se compose d'un récepteur de poche EK 100 et d'un émetteur enfichable SKP 100, complétés par deux piles, antenne, câble ligne, kit caméra et manuel d'utilisation.

Ce système est spécialement conçu pour le théâtre et l'animation. Un micro cravate très discret rend ce système microphonique quasiment invisible.

Le Setew 112 se compose d'un récepteur fixe EM 100 et d'un émetteur de poche SK 100 avec micro cravate ME 2 (condensateur/omnidirectionnel), complétés par bloc secteur, piles, antennes, manuel d'utilisation.

Ce système est spécialement conçu pour le théâtre et l'animation. Un micro cravate très discret rend ce système microphonique quasiment invisible. Le récepteur de poche peut être monté sur une caméra.

Le Set ew 112-p se compose d'un récepteur de poche EK 100 et d'un émetteur de poche SK 100 avec micro cravate ME 2 (condensateur/omnidirectionnel), complétés par bloc secteur, deux piles, antenne, câble ligne, kit caméra et manuel d'utilisation.

Ce système est spécialement conçu pour le théâtre et les applications public-address. Un micro cravate très discret rend ce système microphonique quasiment invisible.

Le Setew 122 se compose d'un récepteur fixe EM 100 et d'un émetteur de poche SK 100 avec micro cravate ME 4 (condensateur/cardioïde) complétés par bloc secteur, piles, antennes, manuel d'utilisation.

Ce système est spécialement conçu pour le théâtre et les applications publicitaires. Un micro cravate très discret rend ce système microphonique quasiment invisible. Le récepteur de poche peut être monté sur une caméra. Le Setew 122-p se compose d'un récepteur de poche EK 100 et d'un émetteur de poche SK 100 avec micro cravate ME 4 (condensateur/cardioïde) complétés par bloc secteur, deux piles, antenne, câble ligne, kit caméra et manuel d'utilisation.

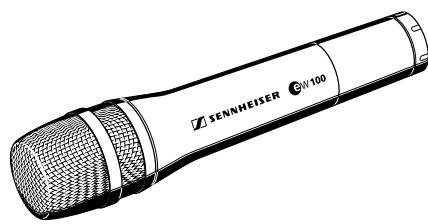

SKM 100

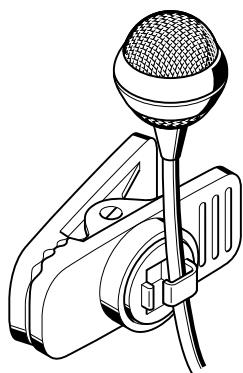

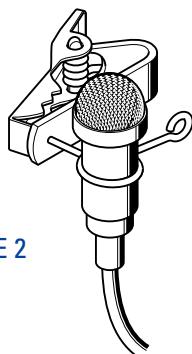

Micro cravate ME 2 avec pince micro

Micro cravate ME 4 avec pince micro

Ce système a été conçu spécifiquement pour les applications vocales.

Le Set ew 135 se compose d'un récepteur fixe EM 100 et d'un micro émetteur SKM 100 avec tête MD 835 (dynamique/cardioïde), que viennent compléter bloc secteur, piles, antenne, pince micro et manuel d'utilisation.

Ce système a été conçu spécifiquement pour les applications vocales. Le récepteur de poche peut être monté sur une antenne.

Le Set ew 135-p se compose d'un récepteur de poche EK 100 et d'un micro émetteur SKM 100 avec tête MD 835 (dynamique/cardioïde), que viennent compléter deux piles, antenne, câble ligne, kit caméra, pince micro et manuel d'utilisation.

Ce système présente une excellente résistance aux accrochages acoustiques et représente le choix idéal pour le chant dans des ambiences sonores de fort niveau.

Le Set ew 145 se compose d'un récepteur fixe EM 100 et d'un micro émetteur SKM 100 avec tête MD 845 (dynamique/super-cardioïde), que viennent compléter bloc secteur, piles, antenne, pince micro et manuel d'utilisation.

Set 145-p

Ce système présente une excellente résistance aux accrochages acoustiques et représente le cardioïde pour l'animation et le chant dans des ambiances sonores de fort niveau. Le récepteur de poche peut être monté sur une caméra. Le Set ew 145-p se compose d'un récepteur de poche EK 100 et d'un micro émetteur SKM 100 avec tête MD 845 (dynamique/super-cardioïde), que viennent compléter deux piles, antenne, câble ligne, kit caméra, pince micro et manuel d'utilisation.

Combiné avec le serre-tête ME 3, ce système n'offre pas seulement une totale liberté de mouvement pour le chant, le sport (ex: aérobic) mais est également doté d'une excellente résistance aux accrochages acoustiques.

Le Setew 152 se compose d'un récepteur fixe EM 100 et d'un émetteur de poche SK 100 avec serre-tête (micro ME 3, condensateur, supercardioïde), que viennent compléter bloc secteur, piles, antennes, pince micro et manuel d'utilisation.

Combiné avec le serre-tête ME 3, ce système n'offre pas seulement une totale liberté de mouvement pour le chant, le sport (ex: aérobic) mais est également doté d'une excellente résistance aux accrochages acoustiques. Le récepteur de poche peut être monté sur une antenne.

Le Set ew 152-p se compose d'un récepteur de poche EK 100 et d'un émetteur de poche SK 100 avec serre-tête (micro ME 3, condensateur, supercardioïde), que viennent compléter deux piles, antenne, câble ligne, kitamera, pince micro et manuel d'utilisation.

Grâce à son excellente résistance aux accrochages acoustiques et à sa grande dynamique, ce système constitue le choix idéal pour les voix chantées et les animations.

Le Set ew 165 comprend le récepteur fixe EM 100 et le micro émetteur SKM 100 avec tête ME 865 (condensateur/super-cardioide) que viennent compléter bloc secteur, pile, câble ligne, antenne, clip microphone et manuel d'utilisation.

Set CW 165-p

Grâce à son excellente résistance aux accrochages acoustiques et à sa grande dynamique, ce système constitue le choix idéal pour la parole, les voix chantées et les animations. Le récepteur de poche peut être monté sur une antenne.

Le Set ew 165-p comprend le récepteur de poche EK 100, ainsi que le micro émetteur SKM 100 avec tête ME 865 (condensateur/super-cardioïde) que viennent compléter deux piles, antenne, câble ligne, kit caméra, clip microphone et manuel d'utilisation.

Avec ce système vous pouvez raccorder directement à l'émetteur de poche des instruments de musique (par ex. guitare), via un jack 6,3mm

Le Set ew 172 comprend le récepteur fixe EM 100, l'émetteur de poche SK 100 avec câble pour guitare, complétés par un bloc secteur, pile, antennes, câble ligne et manuel d'utilisation.

Avec ce système vous pouvez raccorder directement à l'émetteur de poche des instruments de musique (par ex. guitare), via un jack 6,3 mm. Le récepteur de poche peut être monté sur une caméra.

L'ensemble ew 172-p comprend le récepteur de poche EK 100, l'émetteur de poche SK 100 avec câble pour guitare, complétés par deux piles, antenne, câble ligne, kit caméra et manuel d'utilisation.

5 Préparation à l'utilisation

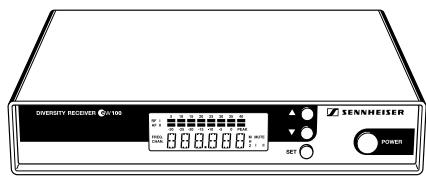

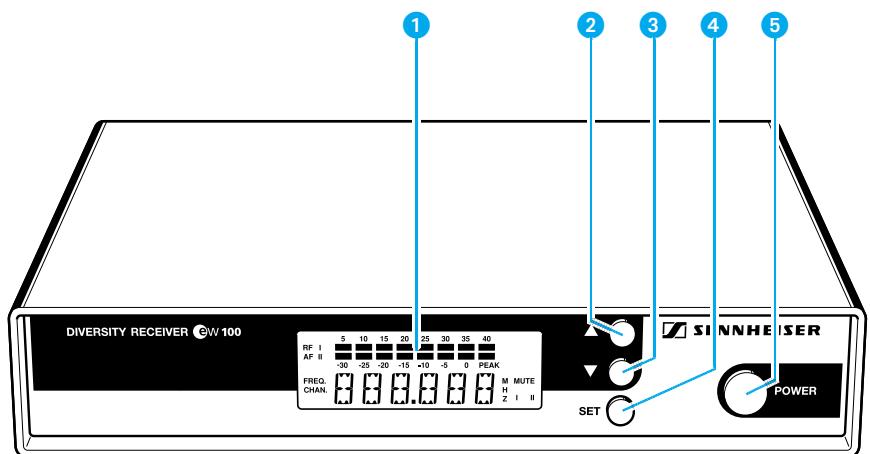

Récepteur fixe EM 100

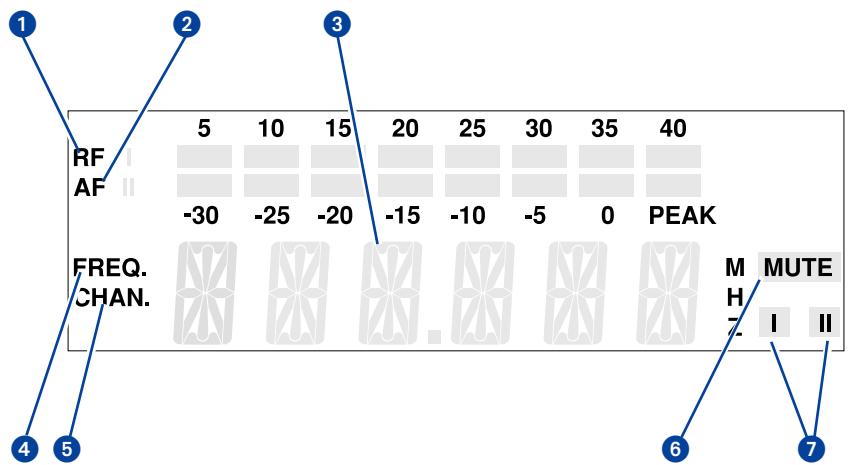

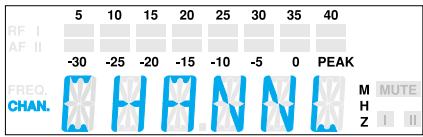

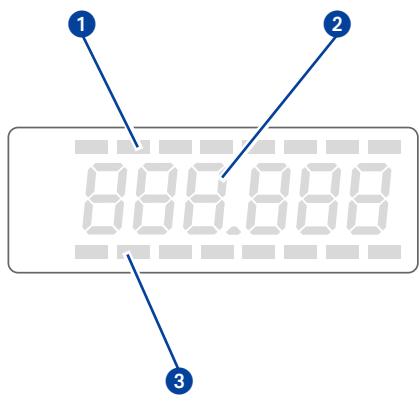

1 Affichage LC 2 Touche (UP) 3 Touche ∇ (DOWN) 4 Touche SET 5 Touche POWER 6 Clip de fixation pour câble d'alimentation CC Prise CC pour raccordement du câble d'alimentation CC 8 Sortie BF, prise jack 6,3mm (AF OUT BAL/UNBAL) 9 Réglage du niveau de sortie BF (AF LEVEL) 10 Entrée II antenne (ANT II), prise BNC 11 Entrée I antenne (ANT I), prise BNC

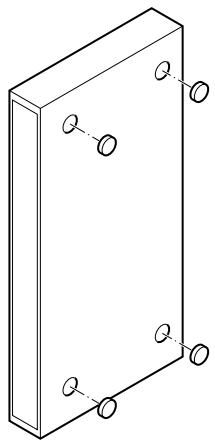

Montage des pieds en caoutchouc

Afin de s'assurer que le récepteur ne risque pas de glisser sur la surface sur laquelle il est posé, quatre pieds autocollants en caoutchouc sont fournis. Ces pieds doivent être collés dans les logements prévus sur le fond du récepteur.

S'assurer que les logements sont propres et exempts de toute substance grasse avant de monter les pieds.

Attention!

Certaines surfaces de meubles sont vernies, cirées ou revêtues de matières synthétiques susceptibles de provoquer des tâches lorsqu’elles entrent en contact avec d’autres matériaux synthétiques. Malgré une étude approfondie des synthétiques que nous utilisons, nous ne pouvons écarter la possibilité de décoloration, étant donné que nous ne connaissons pas vos meubles.

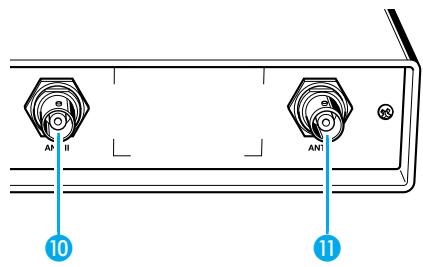

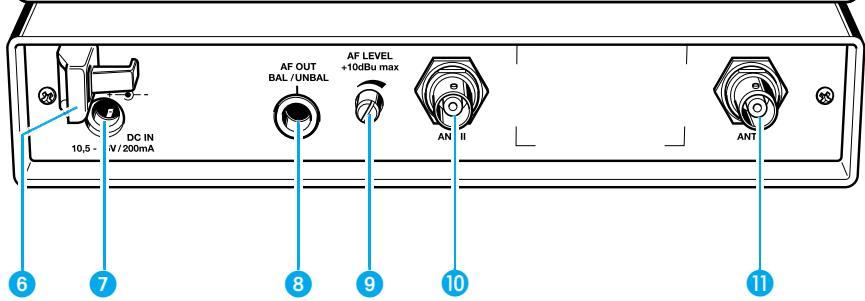

Connexion de l'antenne

Le récepteur EM 100 peut être utilisé, soit avec une antenne téléscopique (fournie), soit avec une antenne déportée (disponible en accessoire).

Les antennes téléscopiques fournies peuvent être montées rapidement et facilement sur l'arête du récepteur et conviennent à toute application (dans le cas d'une bonne réception) où il est prévu d'utiliser un système de transmission sans fils, sans que cela demande un gros travail d'installation.

Connectez l'antenne téléscopique aux prises BNC 10 et 1 à l'arrête du récepteur. Sortez les brins en tirant et alignez-les vers le haut en forme de V.

Au cas où la position du récepteur n'est pas idéale pour que la position de l'antenne assure une réception optimale, vous pouvez utiliser une antenne déportée. Cette dernière est disponible en accessoire.

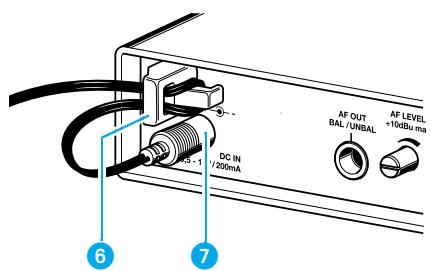

Raccordement au secteur

Insérez la prise jack du câble du bloc secteur dans la prise ⑦ à l'arrière du récepteur. Placez le câble dans le clip de fixation 6.

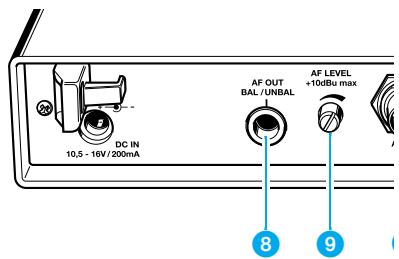

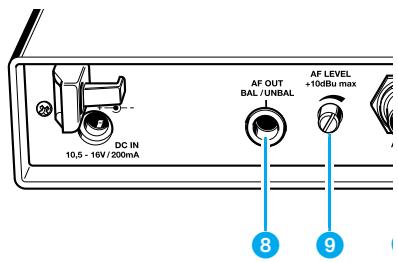

Raccordement à l'amplificateur/pupitre de mixage

Raccordez l'amplificateur/pupitre de mixage à la prise jack 6,3 mm. Pour des informations relatives au câblage des connecteurs symétriques ou non asymétriques, veuillez consulter le chapitre "9 Infos techniques".

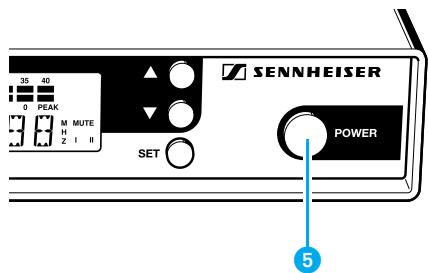

Commutation marche/arrêt du récepteur

Appuyer sur la touche ⑤ POWER afin de mettre le récepteur en marche. Pour arrêter le récepteur, appuyer sur la touche POWER jusqu'à ce que “OFF” apparaisse sur l'affichage. Vous pouvez alors lâcher la touche.

À la suite d'une coupure de courant, l'appareil revient à l'état précédent (ON/OFF).

Ajustement du niveau de sortie BF

Utilisez le réglage de niveau de sortie BF 9 afin d'ajuster le niveau du signal BF lié à la sortie 8.

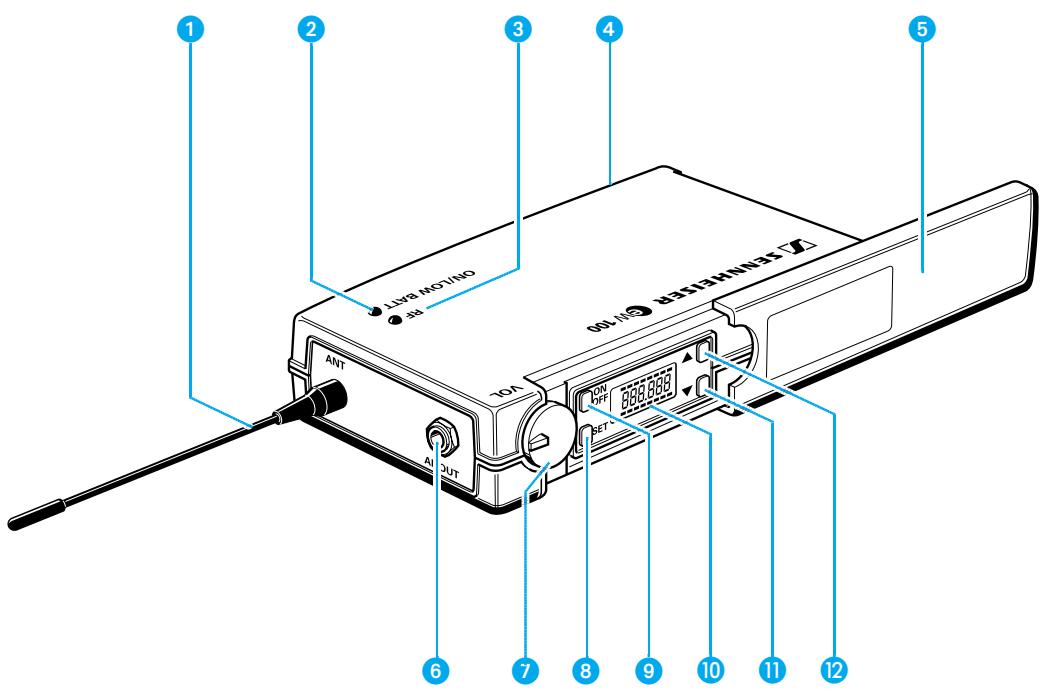

Récepteur de poche EK 100

Antenne 2 LED rouge indiquant le fonctionnement et l'état de la pile (ON/LOW BAT) 3 LED verte de présence du signal HF (RF) 4 Couvercle du compartiment pile 5 Cache coulissant de l'affichage et des commandes 6 Sortie BF symétrique (AF OUT), jack 3,5 mm 7 Réglage de niveau de sortie 8 Touche SET 9 Touche ON/OFF 10 Affichage LCD 1 Touche (DOWN) 12 Touche (UP)

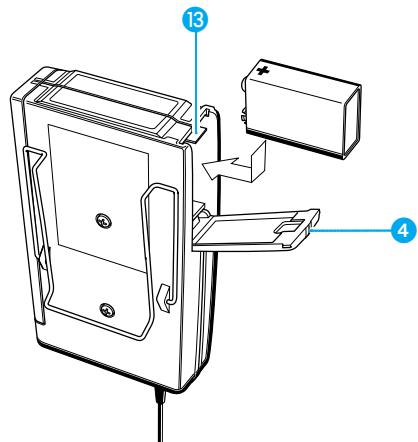

Insertion et changement de la pile

Faire glisser dans le sens de la flèche le couvercle du compartiment pile 4 jusqu'à ce que vous entendiez un "clic". Ouvrez le couvercle. Insérez la pile 9 V (IEC 6 LR 61). Veuillez respecter la polarité lors de l'insertion de la pile. Refermez le compartiment pile. Pour sortir la pile, poussez le petit levier rouge 13, dans le compartiment pile, vers le fond du récepteur.

Pour faire fonctionner le récepteur, nous vous conseillons d'utiliser une pile standard alcaline manganèse. Si vous utilisez une pile 9V rechargeable, la durée de fonctionnement sera très fortement réduite.

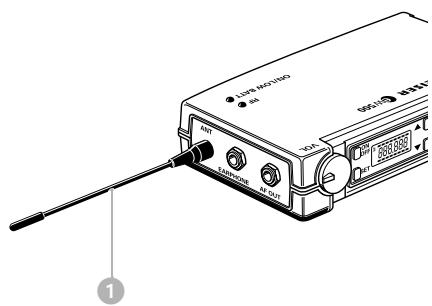

Raccordement de l'antenne

Visser l'antenne ① sur la prise de raccordement pour antenne (connexion M3).

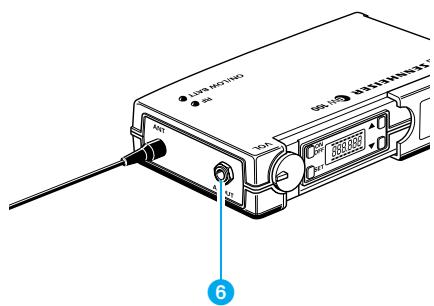

Raccordement des équipements pour l'enregistrement et la reproduction du son

Des équipements pour l'enregistrement et la reproduction du son, tels que les amplificateurs, les caméras vidéo, les enregistreurs sur bande magnétique etc. peuvent être raccordés au récepteur EK 100.

Utilisez le câble ligne avec une fiche jack afin de raccorder l'appareil d'enregistrement ou de reproduction à la sortie ligne (AF OUT). 6. Verrouillez la fiche jack à l'aide de la bague tournante.

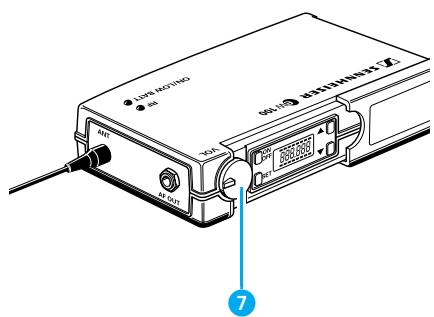

Ajustement du niveau de sortie BF

Utilisez le réglage de niveau de sortie BF ⑦ afin d'ajuster le niveau du signal BF lié à la sortie ⑥.

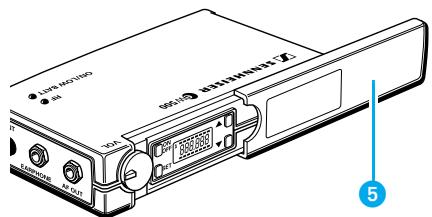

Mise en marche/arrêt du récepteur

Faites glisser vers l'arrière le cache 5. Appuyez sur la touche ON/OFF afin d'allumer le récepteur. La LED rouge s'allume. Pour éteindre le récepteur, appuyez sur la touche ON/OFF jusqu'à ce que "OFF" apparaisse sur l'affichage. Vous pouvez alors lâcher la touche. La LED rouge s'éteint.

Indication du statut signal et de l'état pile

La LED verte 3, en haut du récepteur EK 100, indique qu'un signal HF est en cours de réception.

Indication de l'état pile

La LED rouge ② fournit les informations concernant la capacité restante de la pile:

LED allumée:

Le récepteur est en marche et la capacité de la pile est suffisante.

LED clignote:

La pile est sur le déclin! Vous devez remplacer la pile immédiatement!

Fixer le récepteur aux vêtements

Il est préférible de fixer le récepteur EK 100, par exemple à la ceinture, avec le clip 14.

Le clip est détachable afin que vous puissiez fixer le récepteur avec l'antenne pointant vers le bas. Pour ce faire, déststeler le clip de ses points de fixation et le remettre en place en position inverse.

Fixer le récepteur à une caméra

Utilisez le kitamera fourni (bande Velcro) afin de fixer le récepteur à une cámara. Enlever le clip ⑭ et fixez le récepteur à laámara à l'aide de la bande Velcro. Assurez-vous que les surfaces sont propres et non grasses.

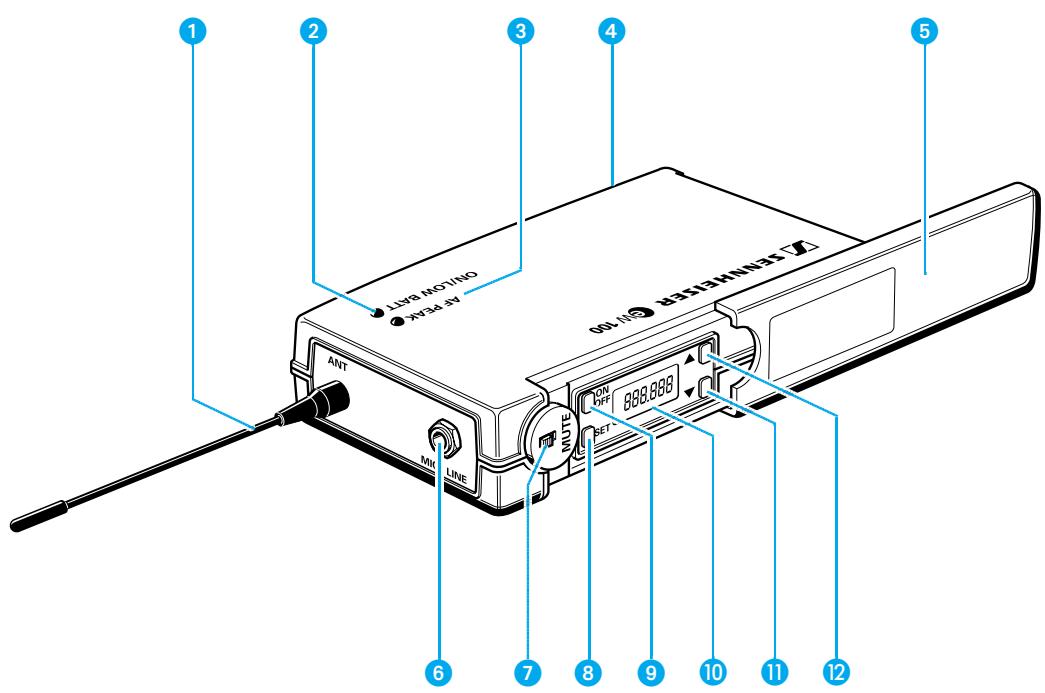

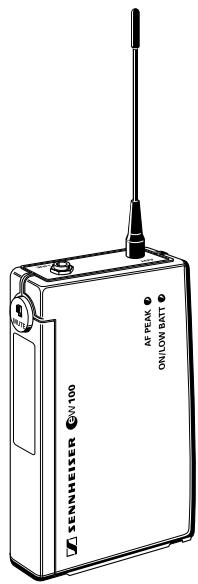

Émetteur de poche SK 100

Antenne LED rouge d'indication de fonctionnement et d'état de la pile (ON/LOW BAT) 3 LED jaune de crête BF (AF PEAK) Couvercle de compartiment pile 5 Cache coulissant d'affichage et commandes 6 Entrée BF (MIC/LINE), prise jack 3,5mm 7 Touche MUTE 8 Touche SET 9 Touche ON/OFF 10 Affichage 1 Touche (DOWN) 12 Touche (UP)

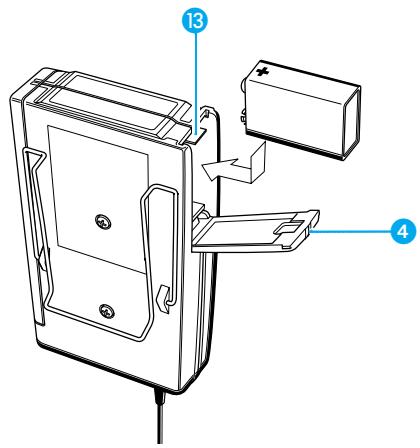

Insertion et changement de la pile

Faire glisser dans le sens de la flèche le couvercle du compartiment pile jusqu'à ce que vous entendiez un "clic". Ouvrez le couvercle. Insérez la pile 9 V (IEC 6 LR 61). Veuillez respecter la polarité lorsque vous insérez la pile. Refermez le compartiment pile. Pour sortir la pile, poussez le petit levier rouge 13, dans le compartiment pile, vers le fond du récepteur.

Pour faire fonctionner le récepteur, nous vous conseillons d'utiliser une pile standard alcaline manganèse. Si vous utilisez une pile 9V rechargeable, la durée de fonctionnement sera très fortement réduite.

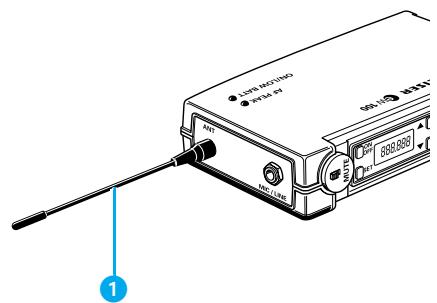

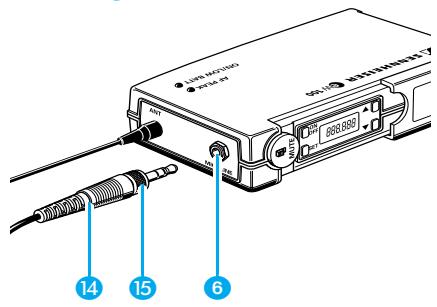

Raccordement de l'antenne

Vissez l'antenne 1 sur le connecteur d'antenne (connexion M3).

Raccordement du câble micro/ligne

Sur l'entrée BF, une alimentation est disponible pour un microphone à électret.

Raccordez la prise jack 3,5mm du câble micro/ligne à l'entrée BF (MIC/LINE). Verrouillez la prise jack en tournant la bague vers le bas.

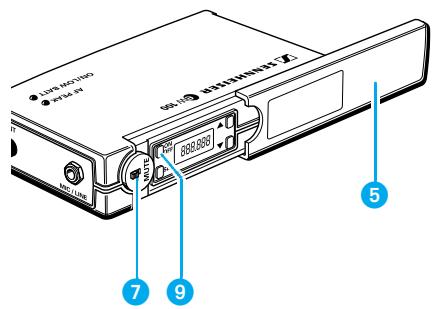

Mise en marche/arrêt de l'émetteur

Faites glisser le cache 5 vers l'arrière. Appuyez sur la touche ON/OFF ⑨ afin d'allumer l'émetteur. La LED rouge s'allume. Pour éteindre l'émetteur, appuyez sur la touche ON/OFF jusqu'à ce que "OFF" apparaisse sur l'affichage. Vous pouvez alors lâcher la touche. La LED rouge s'éteint.

Mise en sourdine de l'émetteur

Utilisez la touche MUTE ⑦ pour mettre en “sourdine” le signal audio de l'émetteur (cette touche n'éteint pas l'émetteur).

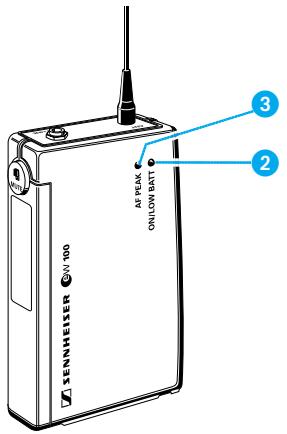

Indication du statut signal et de l'état de la pile

La LED jaune 3 en haut de l'émetteur SK 100 s'allume lorsque le signal audio à l'entrée BF est d'un niveau excessif (AF peak).

La LED rouge ② fournit des informations sur la capacité (restante) de la pile.

LED allumée:

Le récepteur est en marche et la capacité de la pile est suffisante.

LED clignote:

La pile est sur le déclin! Vous devez remplacer la pile immédiatement!

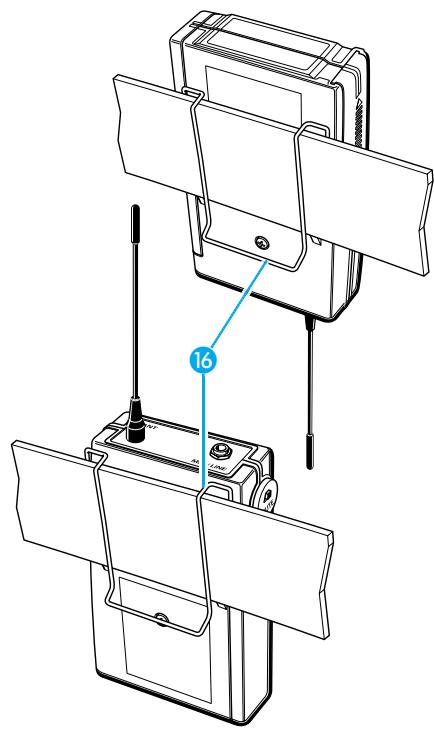

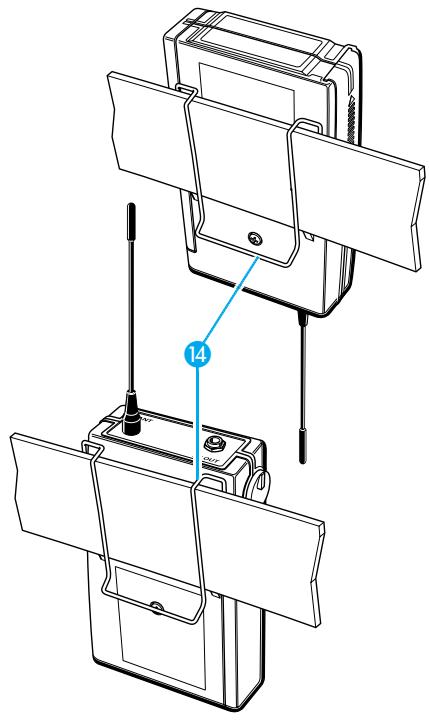

Fixer l'émetteur aux vêtements

Il est préférible de fixer l'émetteur EK 100, par exemple à la ceinture, avec le clip 16.

Le clip est détachable afin que vous puissiez fixer l'émetteur avec l'antenne pointant vers le bas. Pour ce faire, dévissez le clip de ses points de fixation et le remettre en place en position inverse.

Fixation des microphones

Les clips pour microphones ⑦ permettent de fixer les microphones ME 2 et ME 4 aux vêtements (par ex. cravate, revers).

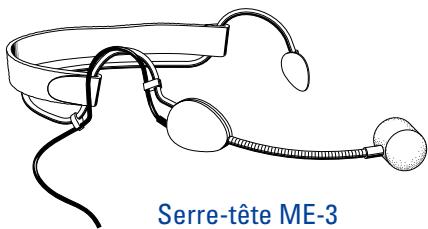

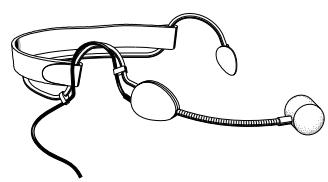

Le serre-tête ME 3 est ajustable pour s'adapter à votre tête et vous assurer un port confortable et sûr.

Positionnement des microphones

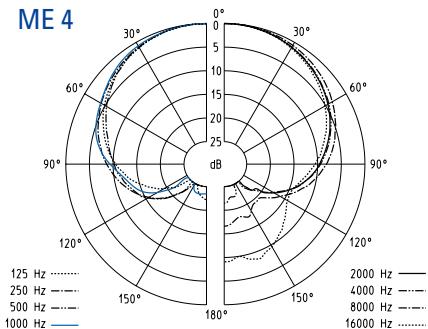

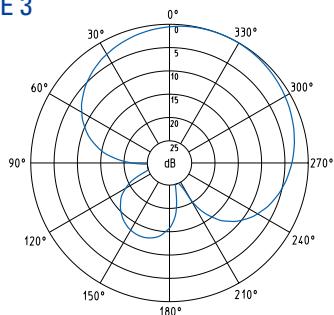

Les microphones ME 3 et ME 4 sont des microphones directionnels, leur axe de directivité doit être toujours dirigé vers la source sonore (par ex. la bouche). Le ME 2 étant omnidirectionnel, reçoit les sons provenant de toutes les directions de manière identique. Il est représenté le choix optimum dans le cas où il est nécessaire de compenser les mouvements de tête de l'intervenant.

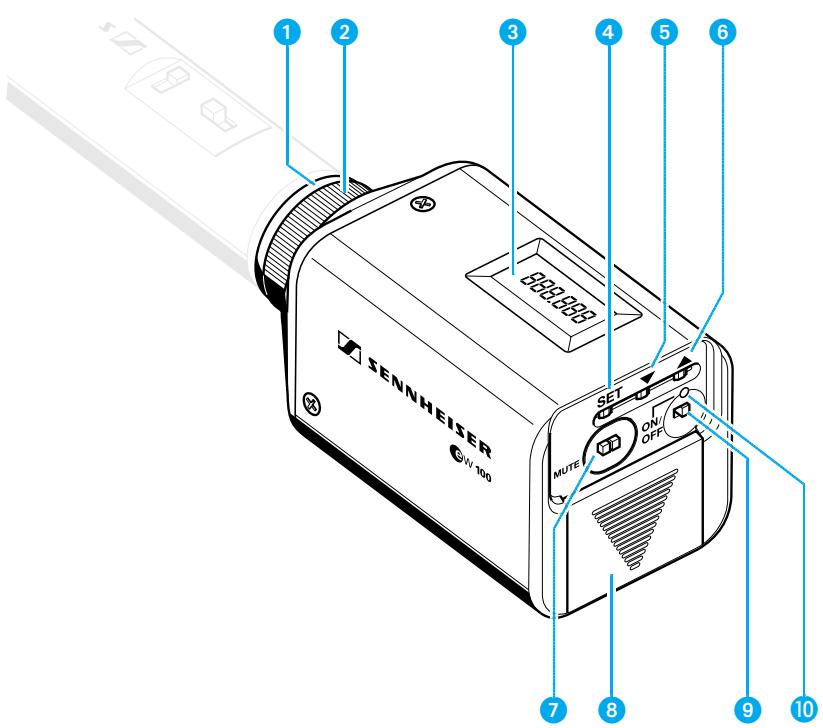

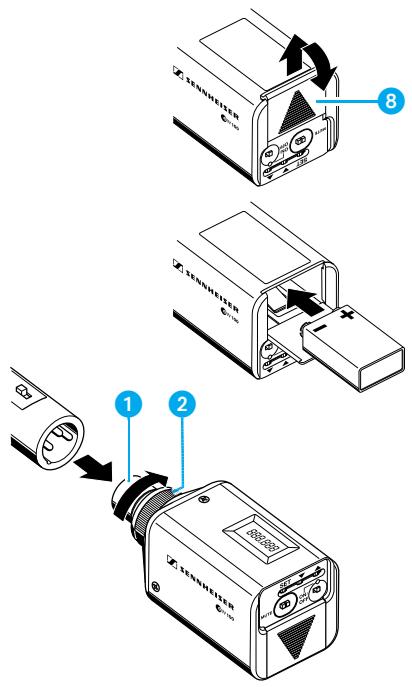

1 Entre microphone, prise XLR-3 2 Bague de verrouillage mécanique de la prise XLR-3 3 Affichage LC 4 Touche SET 5 Touche (DOWN) 6 Touche (UP) 7 Touche MUTE 8 Compartment pile 9 Touche ON/OFF 10 LED rouge pour indication de fonctionnement et état de la pile

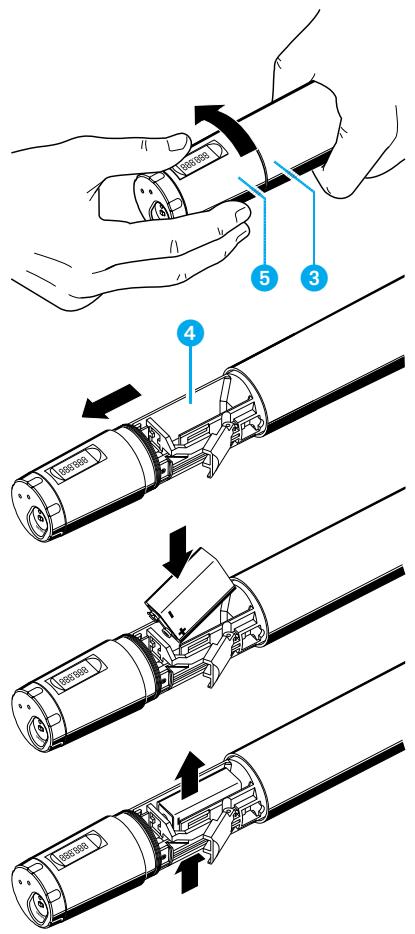

Insertion et changement de la pile

Faites glisser le couvercle du compartiment pile 8 en direction de la flèche jusqu'à ce que vous entendiez un "clic". Ouvrez le couvercle. Insérez la pile 9 V (IEC 6 LR 61). Respectez la polarité lorsque vous insérez la pile. Remettez en place le couvercle du compartiment pile.

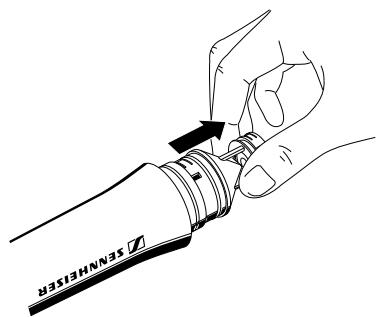

Enfichage du microphone sur l'émetteur

Enfichez le connecteur XLR-3 de l'émetteur ① dans la prise XLR-3 du micro. Serrez la bague de verrouillage 2.

L'émetteur utilise le corps du micro comme antenne. Il est donc impératif d'utiliser uniquement des microphones avec corps métalliques afin d'avoir une transmission de signal optimale.

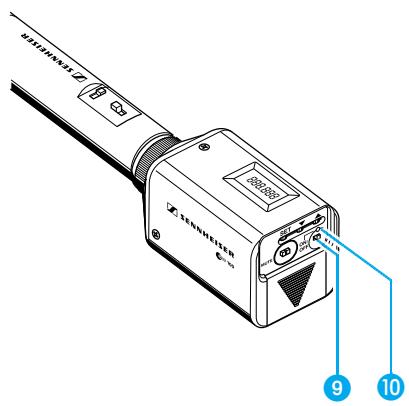

Mise en marche/arrêt de l'émetteur

Appuyez sur la touche ON/OFF 9 afin de mettre en marche l'émetteur. La LED rouge 10 s'allume. Pour arrêter l'émetteur, appuyez sur la touche ON/OFF jusqu'à l'apparition de "OFF" sur l'affichage. Vous pouvez alors lâcher la touche. La LED rouge s'éteint.

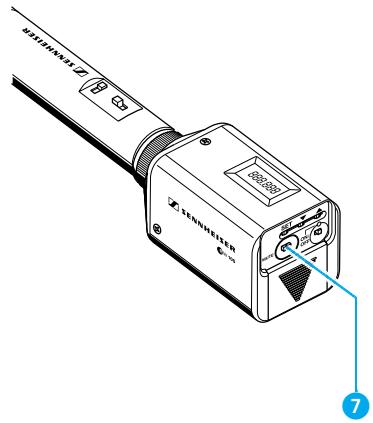

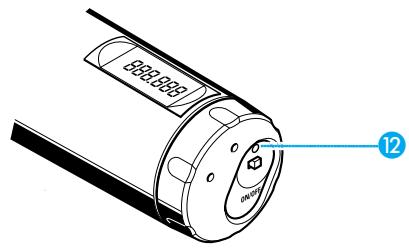

Mise en sourdine de l'émetteur

Utilisez la touche MUTE ① afin de mettre en "sourdine" le signal audio de l'émetteur (cette touche n'éteint pas l'émetteur).

Indication de l'état de la pile

La LED rouge 10 fournit des informations concernant la capacité (restante) de la pile:

LED allumée:

L'émetteur est en marche et la capacité de la pile est suffisante.

LED clignote:

La pile est sur le déclin! Vous devez remplacer la pile immédiatement!

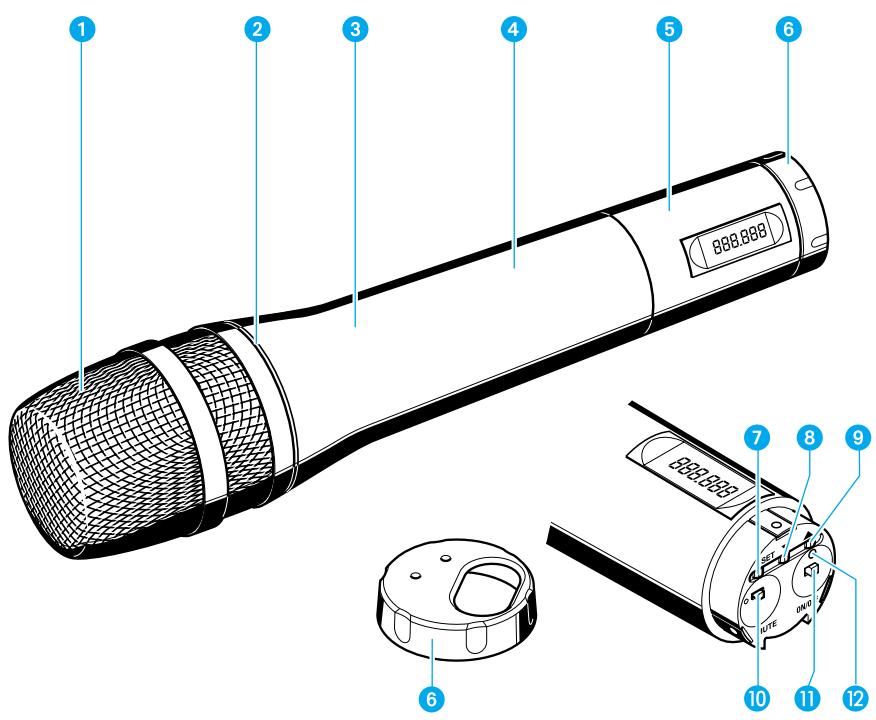

Micro émetteur SKM 100

Grille de protection de la capsule 2 Anneau d'identification codé en couleur pour les têtes de microphone

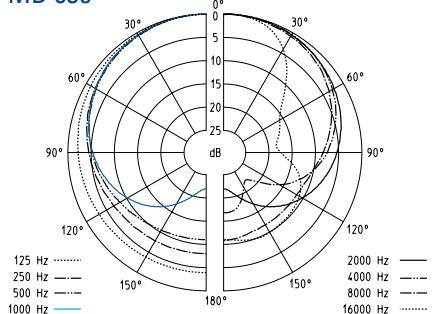

tête de microphone MD 835

(dynamique cardioïde)

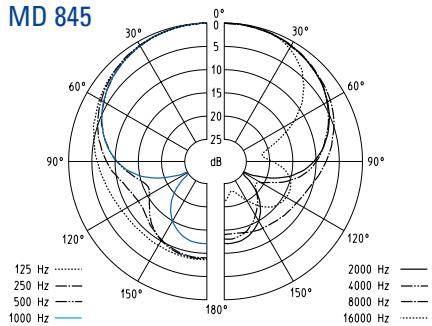

bleu: tête de microphone MD 845

(dynamique super-cardioide)

rouge: tête de microphone ME 865

condensateur super-cardioide

3 Corps du micro émetteur 4 Compartment pile 5 Affichage 6 Cache de protection orientable pour les contrôles;

Les contrôleurs de fonctionnement suivants deviennent accessibles en tournant le cache de protection 6 :

7 Touche SET 8 Touche ∇ (DOWN) 9 Touche (UP) 10 Touche MUTE 1 Touche ON/OFF LED rouge pour le contrôle de fonctionnement et l'indication de l'état de la pile

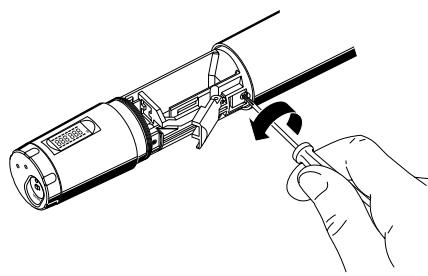

Insertion et changement de la pile

Dévissez la partie du micro portant l'affichage ⑤ en la tournant dans le sens inverse des aiguilles d'une montre. Faites glisser vers l'arrière cette partie ⑤ jusqu'à accessibilité complète du compartiment pile ④. Insérez la pile 9 V (IEC 6 LR 61). Respectez la polarité lorsque vous insérez la pile. Repoussez le compartiment pile à l'intérieur du corps du microphone. Vissez à fond la partie du corps portant l'affichage. Pour changer la pile, appuyez sur le dessous de la pile pour la faire sortir (appuyez dans la direction de la flèche).

Mise en marche/arrêt du microémetteur

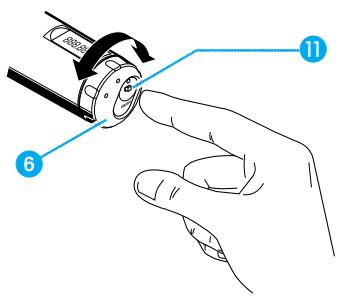

Tournez le cache de protection à l'arrière du micro émetteur afin que la touche ON/OFF devienne accessible. Appuyez sur la touche ON/OFF pour mettre en marche le micro émetteur. La LED rouge s'allume. Pour arrêter le micro émetteur, appuyez sur la touche ON/OFF jusqu'à ce que “OFF” apparaisse sur l'affichage. Vous pouvez alors lâcher la touche. La LED rouge s'éteint.

Mise en sourdine de l'émetteur

Utilisez la touche MUTE afin de mettre en sourdine le signal audio de l'émetteur (cette touche n'éteint pas l'émetteur).

Indication de l'état pile

La LED rouge ⑫ fournit des informations concernant la capacité (restante) de la pile:

LED allumée:

L'émetteur est en marche et la capacité de la pile est suffisante.

LED clignotante:

La pile est sur le déclin! Vous devez remplacer la pile immédiatement!

Changement de la capsule du microphone

Premièrement, enlevez la pile et laissez le micro émetteur ouvert. Devissez la grille de protection. Enlevez la vis et la détente de côté. Ôtez la capsule, comme indiqué. Ne touchez pas les contacts! Mettre en place la nouvelle capsule, fixez-la en serrant la vis. Remettez en place la grille de protection et la bague d'identification couleur puis vissez fermement mais sans excès. Insérez la pile, fermez le micro émetteur et mettez-le en marche.

La capsule du microphone, la grille de protection et l'insert en mousse forment un ensemble acoustique. Ils doivent toujours faire l'objet d'un échange global. Chaque capsule de microphone est vendue avec un anneau d'identification codé en couleur aidant à désigner les différents types de têtes de microphones (vert = MD 835, bleu = MD 845, rouge = ME 865).

6 Fonctionnement

Les émetteurs et les récepteurs de la série Sennheiser evolution wireless ew 100 sont préréglés en usine afin de permettre leur utilisation immédiate (“5 Préparation à l'utilisation”). Veuillez noter cependant que la sensibilité de l'émetteur dépend de l'application. Afin d'éviter la surmodulation et la distorsion, veuillez vérifier préalablement si la sensibilité préréglée convient à votre propre application (“Ajustement de la sensibilité”).

Contrôles de fonctionnement

ON/OFF Appuyez sur la touche ON/OFF ou la touche POWER (récepteur EM 100 POWER) afin de mettre en marche ou d'arrêter les émetteurs et les récepteurs.

MUTE Utilisez la touche MUTE (émetteurs uniquement) afin de mettre en sourdine le signal audio.

SET Appuyez sur la touche SET

• pour sélectionner un menu,
• pour passer au menu suivant,
• pour retourner au niveau du premier menu.

Appuyez sur la touche UP - pour ajuster le réglage d'un menu. Appuyez sur la touche DOWN - pour ajuster le réglage d'un menu.

Récepteur EM 100

1 Affichage de niveau 8 segments du signal HF d'entrée 2 Affichage de niveau 8 segments du signal BF d'entrée, avec signalisation des crêtes ("PEAK") 3 Affichage principal alphanumérique à 6 segments 4 Affichage du menu "Frequency" (fréquence). (Peut être l'affichage standard du récepteur apparaisant après mise en marche.) 5 Affichage du numéro de canal "Channel" (canal). (Peut être l'affichage standard du récepteur apparaisant après mise en marche.) 6 Squelch actif ("MUTE") 7 Affichage Diversity (antenne I ou antenne II active) ("Réception Diversity")

Récepteur EK 100 et émetteurs SK 100, SKP 100, SKM 100

1 Affichage de niveau 8 segments du signal BF d'entrée (EK 100 uniquement) 2 Affichage principal alphanumérique 3 Affichage de niveau 8 segments du signal HF d'entrée (EK 100 uniquement)

Les différentes étapes de réglage via le menu étant similaires pour tous les appareils, seul l'affichage principal du récepteur EM 100 est illustré.

Fonctions de base du menu utiliser sennheiser

Le fonctionnement similaire des émetteurs et des récepteurs est une particularité de la série Sennheiser evolution wireless ew 100. Lors de situations stressantes, par exemple sur scène, au cours d'une représentation ou d'une animation en direct, il est important que les équipements soient faciles à utiliser et que les réglages puissent s'accomplir rapidement, "sans regarder". Dans ce but, les différentes étapes de tous les appareils doivent être similaires.

Important:

Avec les touches vous pouvez changer directement les canaux (presets). L'affichage commence à clignoter. Notre sélection devient effective immédiatement.

1 Appuyez sur la touche SET afin d'entrer dans le menu du premier niveau:

En appuyant brièvement sur SET encore une fois, vous pouvez passer au menu suivant. Après approximativement une seconde, le menu choisi apparait sur l'affichage, indiquant le réglage du menu sélectionné.

2 Appuyez sur les touches △ / ▽ pour ajuster les réglages du menu sélectionné:

Le nouveau réglage commence à clignoter sur l'affichage. Si vous retournez aux réglages antérieurs, le clignotement s'arrête.

Important:

Les nouveaux réglages deviennent effectifs immédiatement et restent en mémoire quand on met le commutateur sur arrêt! N. B.: Lors du changement de fréquence de l'émetteur, assurez-vous que cette dernière n'interfère pas avec une fréquence déjà utilisée.

Dans le menu "TUNE", les touches / comportent une fonction "recherche rapide". En appuyant brièvement sur les touches /, l'affichage saute soit en avant, soit en arrière au réglage suivant ou précédent. Si vous maintenez la touche, le cycle d'affichage est accéléré continuellement. Si vous lâchez la touche et recommencez, le cycle d'affichage redémarre à vitesse normale. La fonction "recherche rapide" vous permet d'accéder rapidement et facilement au réglage que vous désirez.

Appuyez sur la touche SET afin de retourner au menu du premier niveau:

Avez-vous terminé vos saisies? Appuyez sur la touche SET afin de retourner au premier niveau du menu. L'affichage bascule alors en réglage standard.

Aperçu des menus

Afin que les émetteurs et les récepteurs de la série Sennheiser evolution wireless ew 100 soient faciles à utiliser, les menus ont été normalisés:

Affichage	Emetteurs	Récepteurs
SEnSit	Ajustement de la sensibilité (→page 112)	-
SQELCH SqELCH	-	Ajustement du seuil d'ouverture du squelch (→page 113)
att	Sélection de la plage de sensibilité (SKP 100 uniquement) (→page 113)	-
DISPL DiSPL	Sélection du contenu de l'affichage standard (→page 114)	Sélection du contenu de l'affichage standard (→page 114)
TUNE tune	Réglage de la fréquence d'émission (→page 115)	Réglage de la fréquence de réception (→page 115)
LOCK Loc	Activation de la fonction verrouillage pour éviter tout déréglage accidentel (→page116)	Activation de la fonction verrouillage pour éviter tout déréglage accidentel (→page 116)

Sélection de la fréquence, du numéro de canal

Avec les touches / vous pouvez basculer directement entre les canaux (presets). L'affichage commence à clignoter. Votre sélection devient effective immédiatement. Appuyez sur la touche SET pour confirmer votre sélection. L'affichage arrête de clignoter.

Vous pouvez choisir le contenu de l'affichage standard, c'est-à-dire si la fréquence ou le nombre du canal est affiché (“Selection du contenu de l'affichage standard"). Les appareils sont programmés en usine pour afficher la fréquence.

Ajustement de la sensibilité (émetteurs uniquement)

Parler très près d'un micro, une diffusion sonore avec des voix ou des passages musicaux à niveau élevé peuvent provoquer une surmodulation dans la transmission, donnant lieu à de la distorsion. Dans ce cas, le signal "PEAK" de l'affichage de niveau BF du EM 100 (ainsi que la LED jaune de signal de crête audio de l'émetteur SK 100), s'allumeront. Si la sensibilité est ajustée trop bas, la transmission sera sous-modulée. Le signal sera alors dégradé par du bruit de fond.

Il faut ajuster la sensibilité de sorte que le signal “PEAK” de l'affichage du niveau BF du récepteur ne s'allume que pendant les passages les plus forts. Les réglages indiqués ci-dessous peuvent vous guider dans la recherche de plusieurs réglages:

Musique forte/voix chantées: -30 / -20 dB

Sélectionner le menu "Sensit" en appuyant sur la touche SET jusqu'à ce que "Sensit" apparaisse sur l'affichage ; après une courte pause, le réglage courant de la sensibilité est affiché. Avec les touches / vous pouvez maintenant sélectionner un réglage différent. On peut ajuster la sensibilité par pas de 10 dB, de 0 à -30 dB. Le nouveau réglage commence à clignoter sur l'affichage et devient effectif immédiatement sans nécessiter son enregistrement. Appuyer sur la touche SET afin de retourner au premier niveau du menu. L'affichage retourne en mode standard.

Ajustement du seuil de squelch (récepteurs uniquement)

Les récepteurs Sennheiser série evolution ew 100 sont équipés d'un réglage de squelch ajustable éliminant les bruits génants lorsque les émetteurs sont arrêtés. Il supprime également les bruits soudains lorsque l'émetteur quitte la zone de réception et que le récepteur ne reçoit plus qu'un signal insuffisant de l'émetteur.

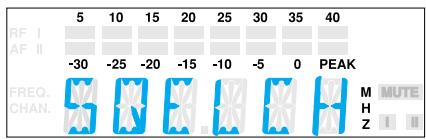

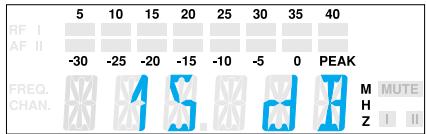

Sélectionnez le menu "SQELCH" en appuyant sur la touche SET. "SQELCH" apparait sur l'affichage; le réglage courant de squelch est indiqué. Avec les touches / yous pouvez maintainant selectionner un reglage different. On peut couper le squelch (0 dB) ou l'ajuster par pas de 5 dB, de 5 dB à 40 dB. Si une valeur plus petite est selectionnée, le seuil de squelch est réduit, si une valeur plus forte est selectionnée, le seuil de squelch est augmente. Le nouveau reglage commence à clignoter sur l'affichage. Réglez le seuil de squelch - avec l'émetteur éteint - à la valeur la plus BASSE possible qui parvient à supprimer le bruit de sifflement. Si le seuil de squelch est trop élevé, la portée d'émission sera réduite.

Avec l'émetteur éteint et le seuil de squelch réglé sur “0 dB”, un bruit de sifflement sera entendu. Avec le récepteur EM 100, le signal “PEAK” du bargraph niveau BF s'allumera.

Appuyez sur la touche SET pour retourner au premier niveau du menu. L'affichage retourne en mode standard.

Sélection de la plage de sensibilité (SKP 100 uniquement)

Les microphones à condensateur ont besoin d'une plage de sensibilité différente de celle des microphones dynamiques. Avec l'émetteur enchâssable SKP 100, vous pouvez modifier la plage de sensibilité de 20 dB.

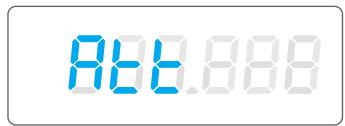

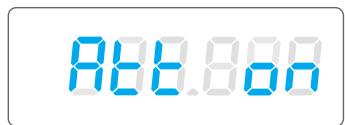

Sélectionner le menu "Att" en appuyant sur la touche SET. "Att" apparait sur l'affichage; le réglage courant s'affiche - c'est-à-dire "Att off" ou "Att on". Avec les touches vous pouvez maintenant basculer entre deux plages de sensibilité différentes.

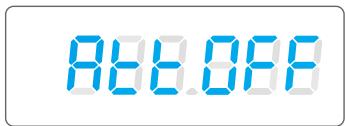

Plage de sensibilité 1 pour les microphones dynamiques, "Att off" clignote sur l'affichage : Plage de sensibilité 2 pour les microphones condensateurs, "Att on" clignote sur l'affichage

Appuyez sur la touche SET pour retourner au premier niveau du menu. L'affichage retourne en mode standard.

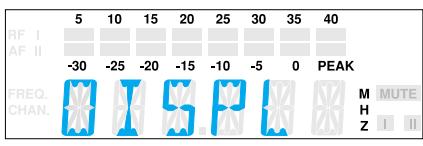

Sélection du contenu de l'affichage standard

Avec tous les émetteurs et récepteurs, vous pouvez désirer le contenu de l'affichage standard : la fréquence ou le numéro du canal.

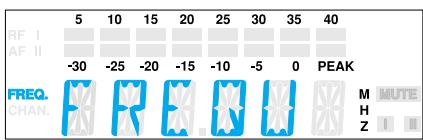

Sélectionnez le menu “DISPL” en appuyant sur la touche SET. “DISPL” apparait sur l'affichage; le réglage courant est indiqué. Avec les touches / vous pouvez maintenant choisir entre:

Fréquence: "FREQU" Numéro du canal: "CHANNEL"

Le nouveau réglage pour l'affichage standard commence à clignoter sur l'affichage.

Appuyez sur la touche SET pour retourner au premier niveau du menu. L'affichage ensuite passe au nouvel affichage standard.

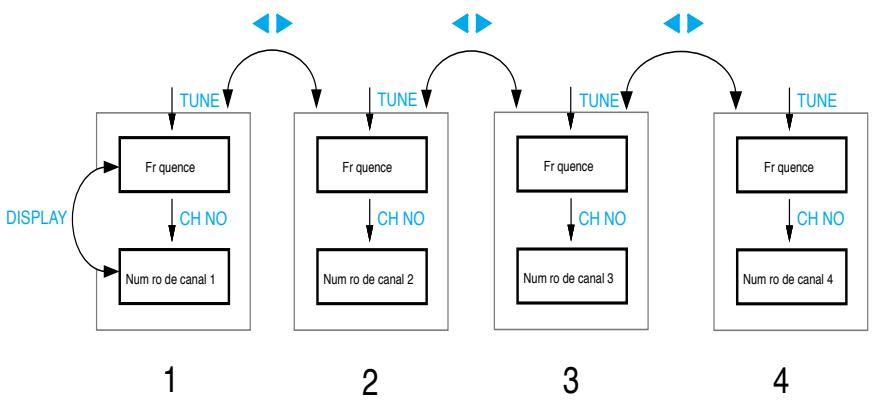

Configuration de canaux (presets)

Les émetteurs et les récepteurs de la série Sennheiser evolution wireless ew 100 disposent respectivement de 4 canaux commutables (presets) de façon à memoriser jusqu'à 4 fréquences émission/reception.

Vous pouvez commuter directement les canaux (presets) ("Sélection de la fréquence, du numéro du canal").

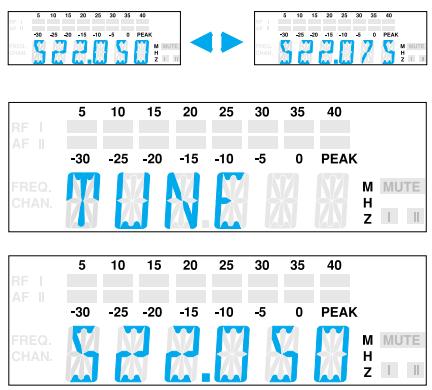

Accord de la fréquence émission/réception

Les fréquences d'émission et de réception peuvent être accordées par pas de 25kHz à l'intérieur d'une largeur de bande de 32MHz max.

Notes spéciales sur le fonctionnement en multi-canal

Plusieurs appareils de la série Sennheiser evolution wireless ew 100 peuvent être utilisés simultanément sur des fréquences différentes. Les fréquences préréglées en usine ne provoquent pas d'intermodulation. Avant de programmer des combinaisons nouvelles de fréquences, veuillez consulter les informations sur le choix de fréquences correctes données dans la brochure "Practical Applications in RF Technology" que vous trouvez chez votre distributeur local Sennheiser. S'il ne l'a pas en stock, il se fera une prise de vous la commander chez Sennheiser.

Sélectionnez le canal auquel vous souhaitez attribuer une fréquence. Sélectionnez le menu “TUNE” en appuyant sur la touche SET. “TUNE” apparait sur l'affichage ; le réglage courant de la fréquence est indiqué. Avec les touches / vous pouvez maintenant sélectionner une fréquence différente. Les fréquences peuvent être accordées par pas de 25kHz. La nouvelle fréquence commence à clignoter sur l'affichage et devient effective immédiatement. Appuyez sur la touche SET pour retourner au premier niveau du menu. L'affichage retourne ensuite en mode standard.

Activer/désactiver la fonction verrouillage

Vous pouvez verrouiller les touches / et la touche ON/OFF afin d'empêcher une programmation accidentelle ou l'arrêt en cours de fonctionnement.

Activer la fonction verrouillage

Sélectionner le menu "LOCK" en appuyant sur la touche SET. Le réglage courant est indiqué sur l'affichage. Appuyez sur la touche pour activer la fonction verrouillage. "LOC ON" commence à clignoter sur l'affichage. Appuyez sur la touche SET pour retourner au premier niveau du menu.

Note:

Si vous appuyez sur les touches / ou sur la touche ON/OFF, “LOCK” apparait sur l'affichage et les touches sont désormais verrouillées.

Désactiver la fonction verrouillage

Sélectionnez le menu “LOCK” en appuyant sur la touche SET. “LOC ON” apparait sur l'affichage. Appuyez sur la touche afin de désactiver la fonction verrouillage. "LOC OFF" commence à clignoter sur l'affichage. Appuyez sur la touche SET pour retourner au premier niveau du menu. L'affichage retourne en mode standard et il est désormais possible d'utiliser les touches comme d'habitude.

Cause éventuelle

Aucune indication de fonctionnement

• Les piles sont déchargeées
• Pas de raccordement au secteur

Aucun signal HF

La fréquence de transmission n'est pas la même que la fréquence de réception

L'émetteur est hors de portée

Signal HF disponible mais : aucun signal audio

L'émetteur est en mode "sourdine" ("MUTE")

Le seuil du squelch (squelch) du récepteur est trop élevé

Signal audio noyé dans le bruit de fond

• La sensibilité de l'émetteur est ajustée trop bas

Signal audio déformé

Le niveau de sortie BF du récepteur est ajusté trop bas

• La sensibilité de l'émetteur est ajustée trop haut

Le niveau de sortie BF du récepteur est ajusté trop haut

Si des problèmes autres que ceux évoqués dans le tableau ci-dessus surviennent, veuillez prendre contact avec votre distributeur local Sennheiser pour obtenir de l'assistance.

Recommandations et conseils

... pour les microphones cravate ME 2 et ME 4

• Afin de réduire les variations de niveau au minimum, lorsque l'utilisateur tourne la tête s'éloignant ainsi du microphone, fixez ce dernier de manière aussi centrale que possible.
• Afin de protégerez les microphones contre la transpiration (humidité), évitez le contact direct avec la peau. Fixez soigneusement les microphones et désirez un chemin de cable tel que le bruit provoqué par la friction soit évité.
• Utilisez toujours le microphone directionnel ME 4 avec une boule antivent et dirigez-le vers la source sonore (par ex. la bouche).

... pour le microphone casque ME 3

• Utilisez toujours le microphone avec un écran anti-pop et positionnez-le au coin de la bouche.
• Vous pouvez jouer sur la reproduction du grave en augmentant ou en réduisant la distance par rapport à la bouche. Assurez-vous que l'axe de directivité soit dirigé vers la bouche. Cet axe est repéré par un petit point.

... pour l'émetteur SK 100

Assurez-vous que le cable de l'antenne et celui du microphone ne se croisent pas. - Il faut que l'antenne pende librement et qu'elle soit éloignée du corps d'au moins 1 cm. L'antenne ne doit pas recker en contact direct avec la peau. - Pour de meilleurs résultats, assurez-vous que la sensibilité de l'émetteur est ajustée correctement.

... pour le micro émetteur SKM 100

• Tenez le micro émetteur SKM 100 par le milieu du corps du microphone. Le besoin près de la grille de protection a une influence néfaste sur la qualité de prise de son. Le besoin par la partie inférieure du corps réduira la portée de l'émetteur.
• Il est possible de jouer sur l'importance du grave en parlant plus ou moins près de la capsule du micro.
• Pour un son optimum, assurez-vous que la sensibilité de l'émetteur soit correctement ajustée.

... pour le récepteur EK 100

• L'antenne doit prendre librement et doit être à au moins 1 cm du corps. L'antenne ne doit pas être en contact direct avec la peau. Si le récepteur est monté sur une caméra, il est recommandé d'utiliser une antenne hélicoïdale A17.

Pour une réception optimale

• La portée de l'émetteur dépend largement de l'endroit de l'installation et peut varier de 10m à 150m. Il faut que l'espace soit dégagé entre les antennes d'émission et de réception.
• Au cas où, avec un récepteur EM 100, les conditions de réception ne sont pas favorables, vous devez utiliser deux antennes déportées raccordées via un câble d'antenne ("Accessoires").
• Pour éviter une surmodulation HF du récepteur, respectez une distance minimum de 5 m entre les antennes de transmission et de réception.
• Respectez une distance minimum de 50 cm entre les antennes de réception et les objets métalliques (tels que les structures d'éclairage ou les murs en béton armé).

... Pour l'utilisation en multicanal

• Vous ne pouvez pas utiliser toutes les combinaisons de fréquence simultanément. Les fréquences préconfigurées en usine (presets), toutefois, sont des exemples d'intermodulation. Si vous souhaitez programmer de nouvelles combinaisons de fréquences, veuillez prendre contact avec votre distributeur Sennheiser local qui vous renseignera sur le choix correct des fréquences.
• Lorsque vous utilisez plusieurs émetteurs simultanément, il est possible d'éviter les interférences en maintenant une distance minimale de 20 cm entre deux émetteurs.
• Utilisez des accessoires spéciaux pour les applications en multi-canal ("Accessoires").

Micro émetteur SKM 100

Il est utile de nettoyer de temps en temps la grille de protection du SKM 100.

Devisser la grille (tournez-la dans le sens inverse des aiguilles d'une montre) et enlevez-la. Utilisez un tissu humide non pelucheux pour nettoyer la grille à l'intérieur et à l'extérieur.

Ne pas utiliser de détergents ni de solvants. Ne touchez pas les contacts du microphone.

Replacez la grille sur le SKM 100 et vissez à fond (ne manquez pas de remettre la bague d'identification couleur).

9 Informations techniques

Avec les nouveaux systèmes de transmission sans fil, Sennheiser met fin aux cables emmêlés et permet une liberté totale de mouvements. Les systèmes fonctionnent en bande UHF réputée pour sa fiabilité. Les raisons de ce besoin sont simples: les fréquences UHF ne sont pas sujettes aux interférences dues aux harmoniques générées par les systèmes d'alimentation, aux tubes fluorescents, aux réfrigérateurs, etc., la propagation des ondes radios dans la bande UHF est meilleure qu'en VHF et le courant de sortie HF peut donc être maintenu à des valeurs réduites. Dernièrement, plusieurs plages de fréquence UHF ont été agréées de façon à pouvoir être utilisées dans le monde entier.

Les émetteurs sont disponibles en deux versions : Avec, par exemple, les émetteurs à main ou les microphones avec émetteurs enchâssables, le microphone est connecté directement à l'émetteur. Avec les émetteurs de poche, le microphone ou l'instrument (par ex. guitare) est connecté via un câble de liaison.

Des piles neuves assurent une bonne puissance de transmission pendant un grand nombre d'heures de fonctionnement. Vous devez toujours utiliser des piles alcalines manganèse. Veuillez également noter que les piles standard 9V ont une durée de fonctionnement plus longue que les accupacks.

L'ajustement correct de la sensibilité de l'émetteur évite toute surmodulation avec pour conséquence une forte distorsion. Par contre, une sous-modulation entraîne une dégradation du rapport signal/bruit. Veuillez contrôler la sensibilité de l'émetteur avant chaque utilisation.

Les microphones cravate peuvent être fixés de diverses manières : ils peuvent, par exemple, être fixés à la chevelure ou aux vêtements, au centre de la poitrine (par ex. cravate, revers). Veuillez vous assurer que les microphones sont protégés contre la transpiration (humidité) et le maquillage.

Des bruits indésirables tels que distorsion, grincement ou sifflement peuvent se produire si plusieurs émetteurs sont utilisés simultanément et si leurs fréquences de transmission respectives n'ont pas été harmonisées. Notre distributeur local Sennheiser sera heureux de vous fournir des informations concernant le choix correct des fréquences.

Réduction du bruit avec HDX

L'amélioration audible :

Cette famille de produits est équipée du procédé HDX, le nouveau système Sennheiser de réduction de bruit qui assure une réduction des interférences HF. Il augmente le rapport signal/bruit en transmission sans fils jusqu'à une valeur de 110 dB.

HDX est un système compression expansion large bande qui compresse le niveau BF, côté émetteur, dans un rapport de 2:1, et le décompresse exactement de la même manière du côté récepteur.

HDX a été spécialement développé pour être utilisé avec les systèmes microémetteurs de haute qualité.

Note:

Seuls les émetteurs et les récepteurs équipés avec HDX peuvent fonctionner correctement ensemble. Si tel n'est pas le cas, la dynamique est très fortement réduite et le son résultat de la transmission manque de relief et de présence. Le HDX ne peut pas être désactivé.

Câblage des connecteurs

Jack stéréo 6,3 mm

symétrique

asymétrique

Jack stéreo 3,5 mm SK 100

Jack stéreo 3,5 mm

asymétrique

Jack femelle/alimentation

Réception diversity

Le récepteur EM 100 fonctionne selon le principe “True Diversity”: Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

Une antenne de réception reçoit non seulement les ondes électromagnétiques qui l'atteignent directement, mais aussi par les réflexions de ces ondes générées dans la salle par les murs, les fenêtres, les plafonds et les aménagements. Lorsque ces ondes sont superposées, une interférence survient, dégradant la transmission. Le répositionnement de l'antenne réceptrice peut apporter une solution à condition que l'émetteur reste dans sa position originale. Avec les émetteurs mobiles (ce que sont tous les micros émetteurs), le phénomène pourra survenir avec une position d'émetteur différente. Ces interférences peuvent être éliminées uniquement avec les récepteurs Diversity.

En "true Diversity", au lieu d'une seule antenne et d'un unique récepteur, il y a deux antennes et deux circuits de réception. Les antennes sont séparées. Au moyen d'un circuit de comparaison, le circuit de réception ayant le plus fort signal HF est connecté à la sortie commune BF. Le risque de l'apparition d'interférences dans les deux antennes en même temps est virtuellement impossible.

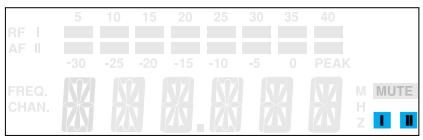

L'affichage du récepteur indique quel est le circuit de réception (I ou II) Diversity utilisé.

Caracteristiques HF

Modulation

Fréquences porteuses

Fréquences d'émission/reception

Commutation de largeur de bande

Stabilité de fréquence

Caracteristiques BF

Système de réduction de bruit

Réponse en fréquence BF

Rapport signal/bruit à 1mV_HF et déviation maxi HDX

DHT excursion nominale et 1kHz

Généralités

Gamme de température

Dimensions housse de transport (mm)

Poids housse de transport avec EM 100

Poids housse de transport avec EK 100

En conformité avec

Caractéristiques HF

Principe du récepteur

Sensibilité (avec HDX, déviation créée)

Seuil de réglage squelch

Entrées antenne

Longueur antenne (mm)

Impédance entrée antenne

Caracteristiques BF

Tension de sortie BF

Déviation crête à 1kHz_AF

Sortie BF

Réglage de niveau

bande large FM

518-550,630-662,740-772,790-822,838-870MHz

1280 (4 canaux), régulables par pas de 25 kHz

32 MHz

± 24kHz / ± 48kHz

≤ ± 15 ppm

Sennheimer HDX

60 - 18,000Hz

≥ 110 dB(A)

≤ 0.9%

-10°C... +55°C

380 × 370 × 70

approx. 3100g

approx. 2200g

ETS 300 422, ETS 300 445 (CE), FCC

EM 100

EK 100

True Diversity

Non-Diversity

<2,5 μV à 52 dBA S/N

0 - 100 μV, adjustable

2 prises BNC

antennes téléscopiques

518-550MHz: 130

630-662MHz: 110

740-772MHz: 90

790-822MHz: 90

838-870 MHz : 80

50Ω

prisek,3mm:

symétrique: +10 ~dB_u

asymétrique: +4 ~dB_u

pris Jack 3,5 mm:

asymétrique: +10dBu

0-40dB

Généralités

Alimentation

Consommation (autonomie)

Dimensions (mm)

Poids

EM 100	EK 100
10,5 - 16 V CC, tension nominale 12 V CC	pile 9 V (IEC 6 LR 61)
approx. 200 mA	approx. 75 mA (4 - 6 h)
212 x 145 x 38	110 x 65 x 22
approx. 1100 g	approx. 255 g

Caractéristiques HF

Puissance de sortie HF à 50 Ω

Longueur d'antenne (mm)

SK 100	SKP 100	SKM 100
typique 30 mW
518 - 550 MHz: 130
630 - 662 MHz: 110
740 - 772 MHz: 90
790 - 822 MHz: 90
838 - 870 MHz: 80

Caracteristiques BF

Tension d'entrée max. Micro:

(dév. crête. 1kHz_BF) Ligne:

1,8 Veff	2,9 Veff	-
2,4 Veff

Généralités

Alimentation

Consommation max à tension nominale

Autonomie

Dimensions (mm)

Poids

pile 9 V alcaline manganèse (IEC 6 LR 61)
≤ 60 mA
>8 h	>8 h	>8 h
110 x 65 x 22	105 x 43 x 43	Ø 50 x 225
approx. 255 g	approx. 195 g	approx. 450 g

Microphones

Principe transducteur

Sensibilité

Pression acoustique

Directivité

ME 2	ME 3	ME 4
condensateur	condensateur	condensateur
20 mV/Pa	1,6 mV/Pa	40 mV/Pa
130 dB SPL	150 dB SPL	120 dB SPL
omni-directionnelle	super-cardioïde	cardioïde

Principe transducteur

Sensibilité

Pression acoustique

Directivité

MD 835	MD 845	ME 865
dynamique	dynamique	condensateur
1,5 mV/Pa	1 mV/Pa	3 mV/Pa
150 dB SPL	154 dB SPL	144 dB SPL
cardioïde	super-cardioïde	super-cardioïde

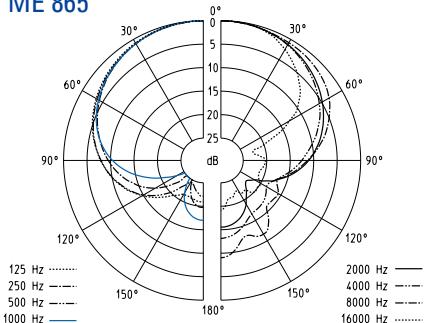

Diagramme polaire des microphones/têtes de microphones

MD 835

ME 865

ME 3

MD 845

ME 4

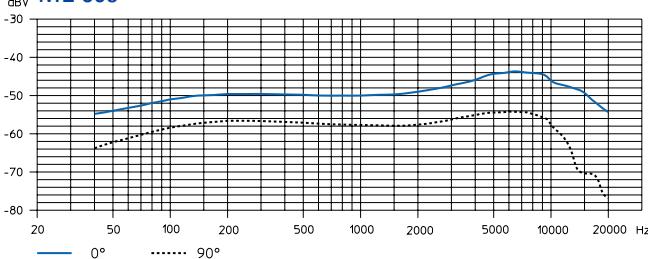

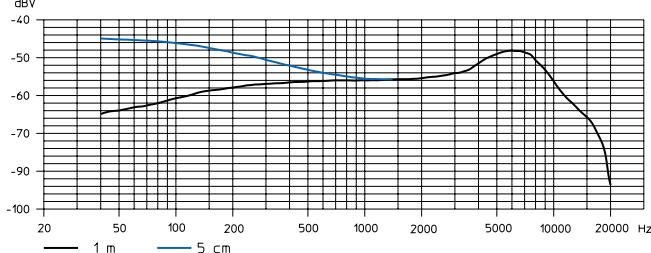

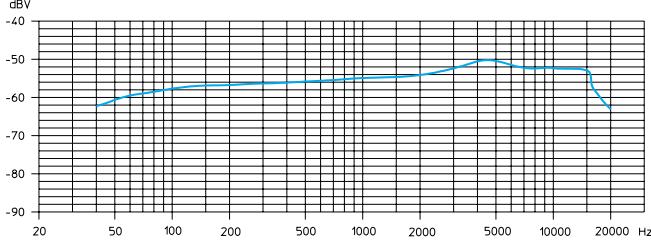

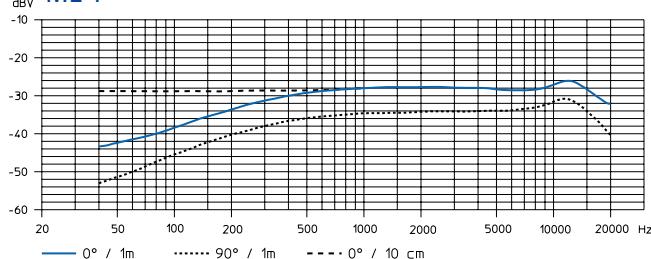

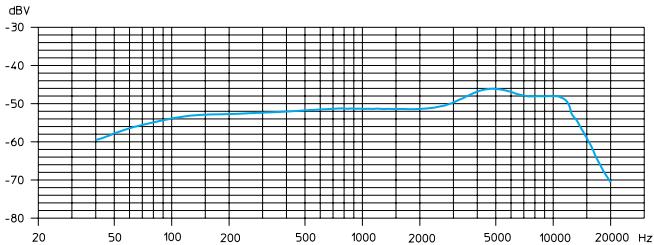

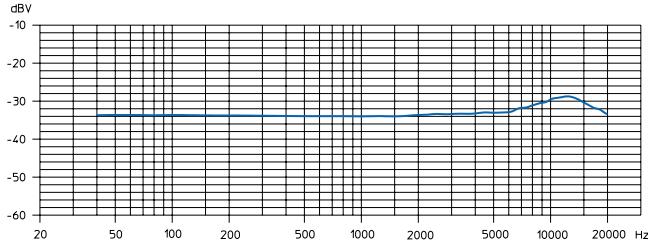

Courbes de réponse en fréquence des microphones/têtes de microphones

MD 835

ME 2

MD 845

ME3

ME 865

ME 4

Accessoires

MD 835 Tête de microphone pour SKM 100, dynamique, cardioïde

MD 845 Tête de microphone pour SKM 100, dynamique, super-cardioïde

ME 865 Tête de microphone pour SKM 100, condensateur, super-cardioïde

MZW 1 Écran anti-vent et anti-pop pour SKM 100

MZQ1 Pince microphone pour SKM 100

ME 2 Microphone cravate pour SK 100, condensateur, omni-directionnel

ME 4 Microphone cravate pour SK 100, condensateur, cardioïde

ME 3 Microphone serre-tête pour SK 100, condensateur, super-cardioide

C1 1 Câble instrument pour SK 100, avec prise jack (6,3 mm)

CL2 Cable entrée ligne pour SK 100, avec connecteur XLR 3 broches, femelle

GA1 Adaptateur rack 19" pour EM 100, pour monter deux EM 100/ASP 1 ou pour un EM 100/ASP 1 avec AM 1 dans un rack 19"

AM 1 Adaptateur rack pour raccordement des antennes à l'avant du rack

A 1031-U Antenne UHF, passive, omnidirectionnelle, peut se monter sur un stand

AB 1-A Booster antenne UHF 518 - 550MHz

AB1-B gain de 10 dB 630 - 662MHz

AB1-C lorsqu'on utilise ASP1 740-772MHz

AB1-D 790-822MHz

AB1-E 838-870MHz

GZL 1019-A1/5/10 Câble antenne avec connecteurs BNC 1m / 5m / 10m

ASP 1 Coupleur d'antenne, 2x 1:4, passif, pour connecter quatre EM 100 à deux A 1031-U / AB 1

NT1 Bloc secteur pour ASP 1

DC 1 Adaptateur courant CC, pour alimentation externe 12V CC du SK/EK 100 (au lieu de la pile 9 V)

A 17-1 Antenne hélicoidale pour EK 100 518 - 662 MHz A 17-2 pour utilisation avec des caméras 740 - 870 MHz CC 1 Housse de transport pour SET 100

Jack de 3,5 mm (SK 100)

Jack de 3,5 mm

asimétrico

Jack hueco/Alimentation électrique

1,8 Veff	2,9 Veff	-
2,4 Veff

1,8 Veff	2,9 Veff	-
2,4 Veff

Alimentazione

Assorbimento

Autonomia

Dimensions (mm)

Peso

battery 9 V, alcaline manganese, 6 LR 61
≤ 60 mA
>8 h	>8 h	>8 h
110 x 65 x 22	105 x 43 x 43	Ø 50 x 225
ca. 255 g	ca. 195 g	ca. 450 g

Trasduttore

Sensibilità

1,8 Veff	2,9 Veff	-
2,4 Veff

Voedingsspanning
