EVOLUTION WIRELESS EW 100 - Draadloos microfoonsysteem SENNHEISER - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING EVOLUTION WIRELESS EW 100 SENNHEISER

1 Inhoudsopgave 214
2 Gebruiksdoel 215
3 Veiligheidsinstructies 215
4 Applicatiebereiken en inhoud van de sets 216
5 Inbedrijfstelling 219

Ontvanger EM 100 219
ZakontvangerEK100 222
Zakzender SK 100 225
Opsteekbare zender SKP 100 228
Radiomicrofoon SKM 100 231

6 Bediening van de zenders en ontvangers 234
7 Storingschecklist 243
8 Onderhoud 245
9 Overzicht 246

Wireless - raadloze overdrachtsapparaten 246

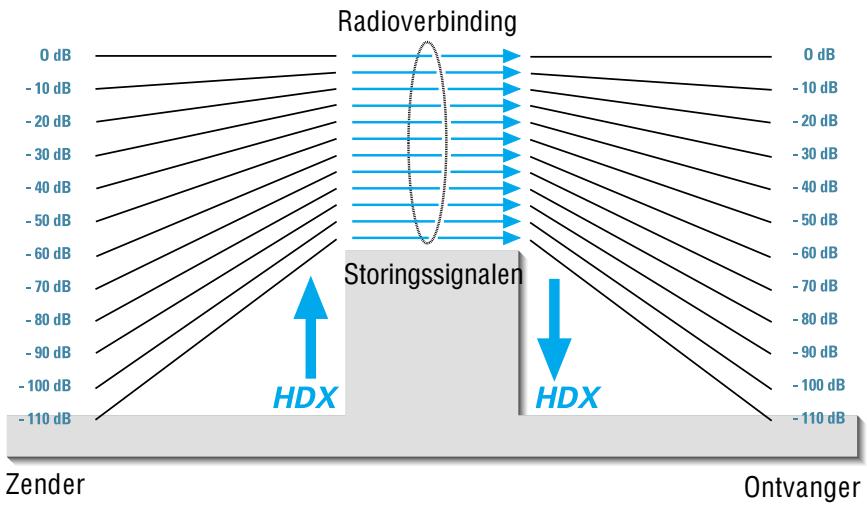

Ruisonderdrukking door HDX 247
Stekkertoewijzing 247

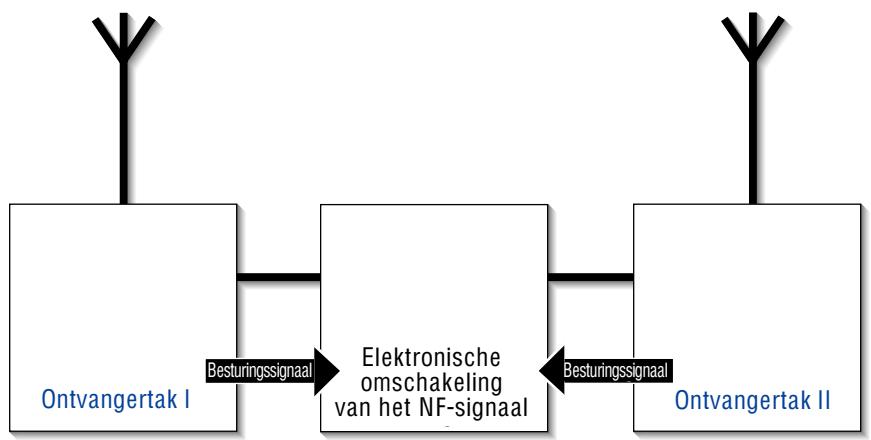

Diversity-ontvangst 248
Technische gegevens 249
Accessoires 252

U heeft de juiste keuze gemaakt!

Dit product van Sennheiser zal u jarenlang overtuigen van z'n betrouwbaarheid, zuinigheid en eenvoudige bediening. Dat garandeert Sennheiser met zichen goede naam en+zijn in meer dan 50aar verworven competentie als fabrikant van hoogwaardige, elektro-akoestischeprodukten.

Neem een paur minuten de tijd om deze handleiding te lezen. Wij wilten graag dat u eenvoudig en snel van deze techniek kut genieten.

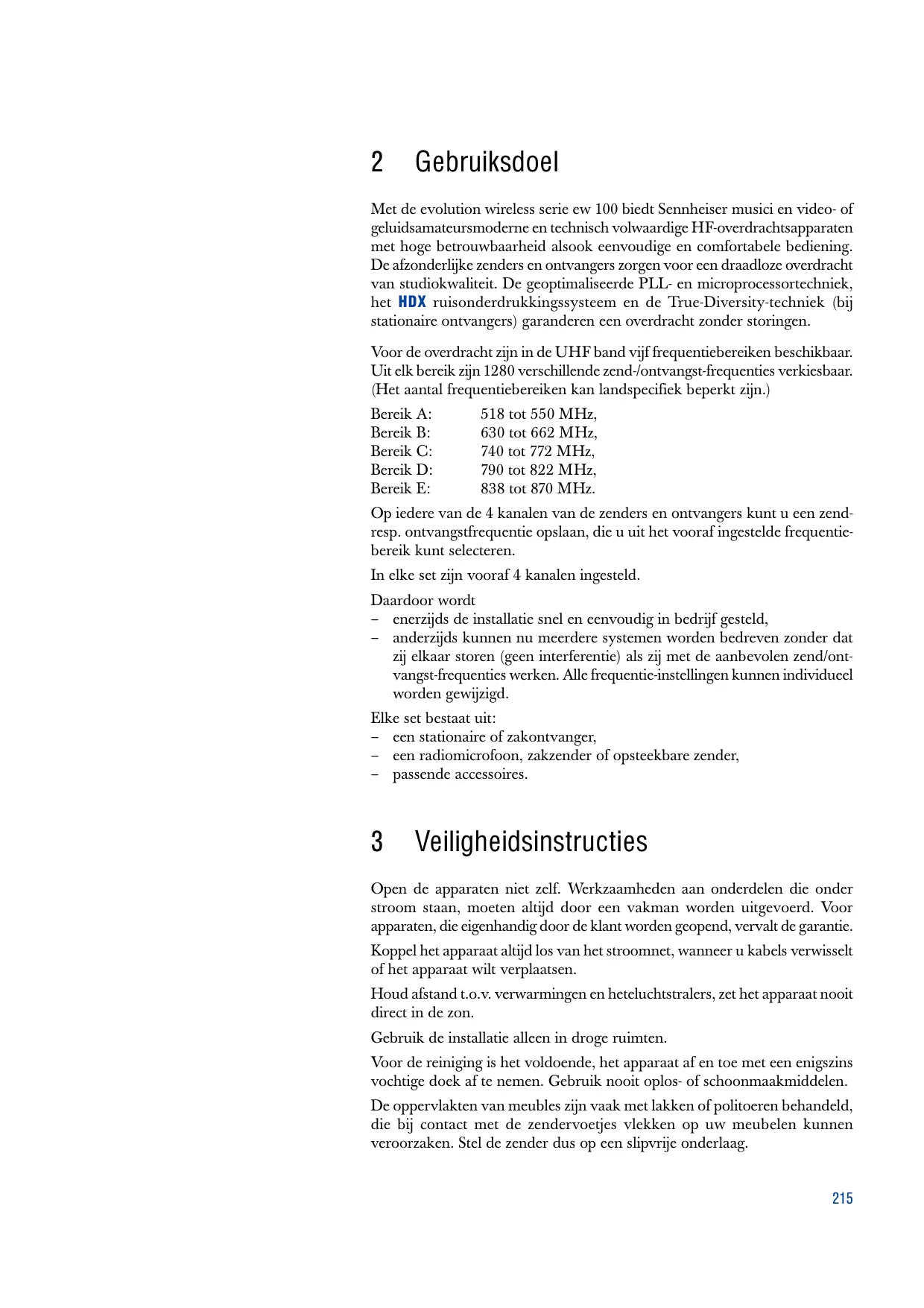

2 Gebruiksdoel

Met de evolution wireless série ew 100 biedt Sennheiser musici en video- of geluidsamateursmoderne en technisch volwaardige HF-overdrachtsapparaten met hoge betrouwbaarheid alsook eenvoudige en comfortsabele bediening. De afzonderlijke zenders en ontvangers zorgen voor een draadloze overdracht van studiokwaliteit. De geoptimaliseerde PLL- en microprocessortechniek, het HDX ruisonderdrukkingssystemen en de True-Diversity-techniek (bij stationaire ontvangers) garanderen een overdracht zonder storingen.

Voor de overdracht zijn in de UHF band vrijf frequentiebereiken beschikbaar. Uit elk bereik zijn 1280 verschillende zend-/ontvangst-frequenties verkiesbaar. (Het,aantal freuquentiebereiken kan landspecifiek beperkt+zijn.)

Bereik A: 518 tot 550 MHz,

Bereik B: 630 tot 662 MHz,

Bereik C: 740 tot 772 MHz,

Bereik D: 790 tot 822 MHz,

Bereik E: 838 tot 870 MHz.

Op iedere van de 4 kanalen van de zenders en ontvangers kut u een zendresp. ontvangstfrequentie opslaan, die u uit het vooraf ingestelde frequentiebereik kut selecteren.

In elke set zichn vooraf 4 kanalen ingesteld.

Daardoor wordt

enerzijds de installmentie snel en eenvoudig in bedrijf gesteld,
-anderzijds hunnen nu meertere systemen worden bedreven zonder dat zij elkaar storen (geen interferentie) als zij met de aanbevolen zend/ontvangst-frequenties werken. Alle freiagentie-installingen hunnen individueli worden gewijzigd.
Elke set bestaat uit:
- een stationaire of zakontvanger,
- een radiomicrofoon, zakzender of opsteekbare zender,
- passende accessoires.

3 Veiligheidsinstructies

Open de apparaten Niet zich. Werkzaamheden aan onderdelen die onder stroom staan,要去en algid door een vakman worden uitgevoerd. Voor apparaten, die eigendig door de klant worden geopend, vervalt de garantie.

Koppel het apparaat algijd los van het stroomnet, wonneer u kabels verwisselt of het apparaat wilt verplaatsen.

Houd afstand t.o.v. verwarmingen en heteluchtstralers, zet het apparaat nooit direct in dezon.

Gebruik de installmentie alleen in droge ruimten.

Voor de reiniging is het voldoende, het apparaat af en toe met een enigszins vochtige doek af te nemen. Gebruik nooit oplos- of schoonmaakmiddelen.

De oppervlakten van meubles zijn vaak met lakken of politoeren behandeld, die bij contact met de zendervoetjes vlekken op uw meubelen können veroorzaken. Stel de zender dus op een slipvrijne onderlaag.

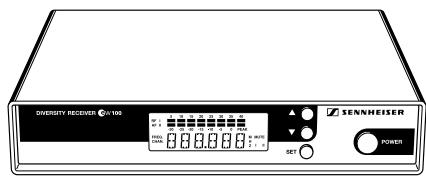

EM 100

EK 100

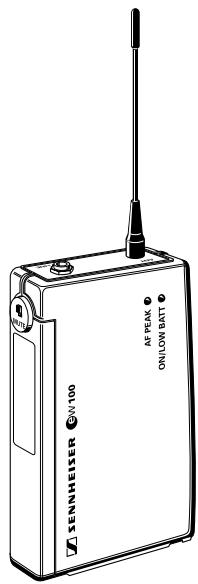

SK 100
SKP 100

4 Applicatiebereiken en omvang van de sets

Setew 101

Met deze universeel inzebbare set=kunt u microfonen, die gewoonlijk draadgebonden zijn, draadloos benutten. De ontvanger werkt stationair.

De set bestaat uit de stationaire ontvanger EM 100, de opsteekbare zender SKP 100, vermogensvoeding, batterij, antennes en gebruiksaanwijzing.

Setew 101-p

Met deze universeel inzebare set=kunt u microfonen, die gewoonlijk draadgebonden zijn, draadloos benutten. U kunt de ontvanger met de camera gebruiken.

De set bestaat uit de zakontvanger EK 100, de opsteekbare zender SKP 100, vermogensvoeding, 2 batterijen, antennes, LINE-kabel, camerakit en gebruiksaanwijzing.

Setew112

Deze set kurz u in het theater ofoor presentaties gebruiken. De microfoon kan bijna onzichtbaar worden gedragen. De ontvanger werkt stationair.

De set bestaat uit de stationaire ontvanger EM 100 en de zakzender SK 100 met opspeldbare microfoon ME 2 (karakteristiek: kogel; condensator), vermogensvoeding, batterij, antennes en gebruiksaanwijzing.

Setew112-p

Deze set kurz u in het theater of voor presentaties gebruiken. De microfoon kan bijnaonzichtbaar worden gedragen. U kurz de ontvanger met de camera gebruiken.

De set bestaat uit de zakontvanger EK 100 en de zakzender SK 100 met opspeldbare microfoon ME 2 (karakteristiek: kogel; condensator), vermogensvoeding, 2 batterijen, antennes, LINE-kabel, camerakit en gebruiks-aanwijzing.

Setew 122

Deze set段时间 in het theater of voor het overspoelen met geluid gebruiken. De microfoon kan bijnaonzichtbaar worden gedragen. De ontvanger werkst stationair.

De set bestaat uit de stationaire ontvanger EM 100 en de zakzender SK 100 met opspeldbare microfoon ME 4 (karakteristik: hier; condensator), vermogensvoeding, batterij, antennes en gebruiksaanwijzing.

Setew122-p

Deze set kurz u in het theater of voor het overspoelen met geluid gebruiken. De microloon kan bijnaonzichtbaar worden gedragen. U kurz de ontvanger met de camera gebruiken.

De set bestaat uit de zakontvanger EK 100 en de zakzender SK 100 met opspeldbare microfoon ME 4 (karakteristiek: hier; condensator), 2 batterijen, antennes, LINE-kabel, camerakit en gebruiksaanwijzing.

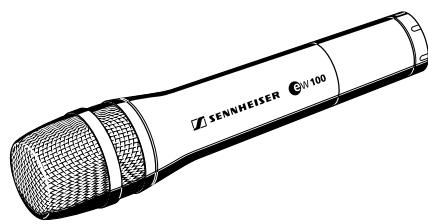

SKM 100

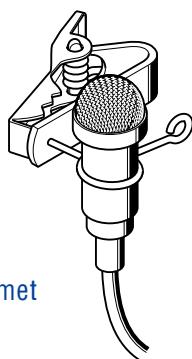

Ospeldbare microfoon ME 2 met bevestigingsclip

Ospeldbare microfoon ME 4 met bevestigingsclip

Setew 135

Deze set kurz u gemakkelijk voor de overdracht van zang gebruiken. De ontvanger werkt stationair.

De set bestaat uit de stationaire ontvanger EM 100 en de radiomicrofoon SKM 100 met microfoonmodule MD 835 (karakteristiek: hier; dynamisch), vermogensvoeding, batterij, antennes, microfoonklem en gebruiksaanwijzing.

Setew135-p

Deze set kurz u gemakkelijk voor de overdracht van spreak en zang gebruiken.
U kurz de ontvanger met de camera gebruiken.

De set bestaat uit de zakontvanger EK 100 en de radiomicrofoon SKM 100 met microfoonmodule MD 835 (karakteristiek: hier; dynamisch), 2 batterijen, antennes, LINE-kabel, camerakit, microfoonklem en gebruiksaanwijzing.

Setew 145

Met deze set=kunt u zang krachtvol en met weinig terugkoppelingseffecten overdragen. De ontvanger werkt stationair.

De set bestaat uit de stationaire ontvanger EM 100 en de radiomicrofoon SKM 100 met microfoonmodule MD 845 (karakteristiek: supernier; dynamisch), vermogensvoeding, batterij, antennes, microfoonklem en gebruiksaanwijzing.

Setew145-p

Met deze set kurz u spreak en zang krachtvol en met weinig谈起gkoppelings-effecten overdragen. U kurz de ontvanger met de camera gebruiken.

De set bestaat uit de draagbare ontvanger EK 100 en de radiomicrofoon SKM 100 met microfoonmodule MD 845 (karakteristiek: supernier; dynamisch), 2 batterijen, antennes, LINE-kabel, camerakit, microfoonklem en gebruiksaanwijzing.

Setew 152

Deze headset is beveiligd gegen terugkoppelingen en geeft u große bewegingsvrijheid bij zang en sport (bijv. aerobic). De ontvanger werkt stationair.

De set bestaat uit de stationaire ontvanger EM 100 en de zakzender SK 100 met headset (microfoon ME 3, karakteristiek: supernier; condensator), vermogensvoeding, batterij, antennes en gebruiksaanwijzing.

Setew152-p

Deze headset is beveiligd gegen terugkoppelingen en geeft u große bewegingsvrijheid tijdens spreken, zingen of sport (bijv. aerobic). U=kunt de ontvanger met de camera gebruiken.

De set bestaat uit de zakontvanger EK 100 en de zakzender SK 100 met headset (microfoon ME 3, karakteristiek: supernier; condensator), 2 batterijen, antennes, LINE-kabel, camerakit en gebruiksaanwijzing.

Setew 165

Deze set met weinigteringgkoppelingseffecten en hoge dynamiek kunt u voor zang en presentaties gebruiken. De ontvanger werkt stationair.

De set bestaat uit de stationaire ontvanger EM 100 en de radiomicrofoon SKM 100 met microfoonmodule ME 865 (karakteristiek: supernier; condensator), vermogensvoeding, batterij, antennes, microfoonklem en gebruiksaanwijzing.

Set 165-p

Deze set met weinigteringkoppelingseffecten en hoge dynamiek kunt u voor het overdragen van spreak, zang of presentaties gebruiken. U kunt de ontvanger met de camera gebruiken.

De set bestaat uit de zakontvanger EK 100 en de radiomicrofoon SKM 100 met microfoonmodule ME 865 (karakteristiek: supernier; condensator), 2 batterijen, antennes, LINE-kabel, camerakit, microfoonklem en gebruiks-aanwijzing.

Setew172

Muziekinstrumenten met 6,3mm bus (bijv. gitaar) en zender kunt u bij deze set draadloos benutten. De ontvanger werkt stationair.

De set bestaat uit de stationaire ontvanger EM 100, de zakzender SK 100 met instrumentenkabel, vermogensvoeding, batterij, antennes en gebruksaanwijzing.

Set 172-p

Muziekinstrumenten met 6,3mm bus (bijv. gitaar) en zender kurz u bij deze set draadloos benutten. U kurz de ontvanger met de camera gebruiken.

De set bestaat uit de zakontvanger EK 100, de zakzender SK 100 met instrumentenkabel, 2 batterijen, antennes, LINE-kabel, camerakit en gebruiks-aanwijzing.

5 Inbedrijfstelling

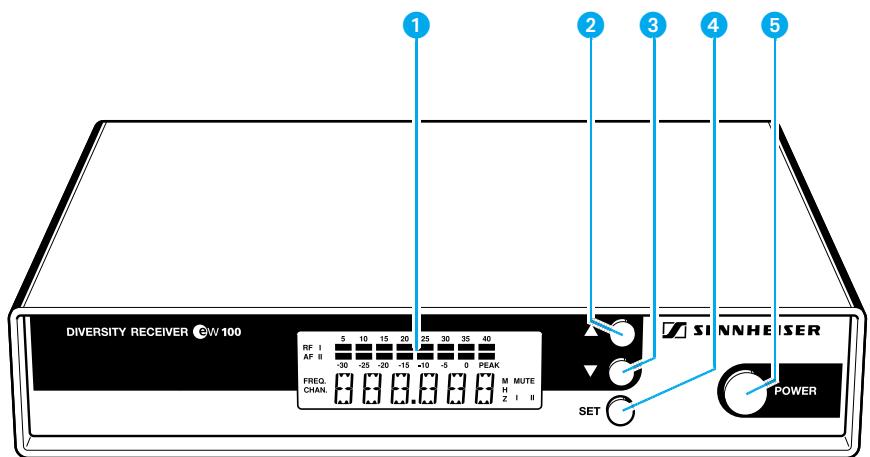

Ontvanger EM 100 in bedrijf stellen

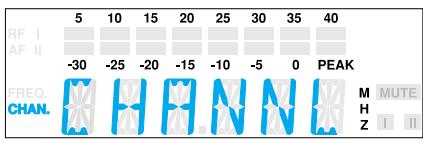

LC-display
2 Toets (UP)
3 Toets (DOWN)
4 Toets SET
5 Toets POWER

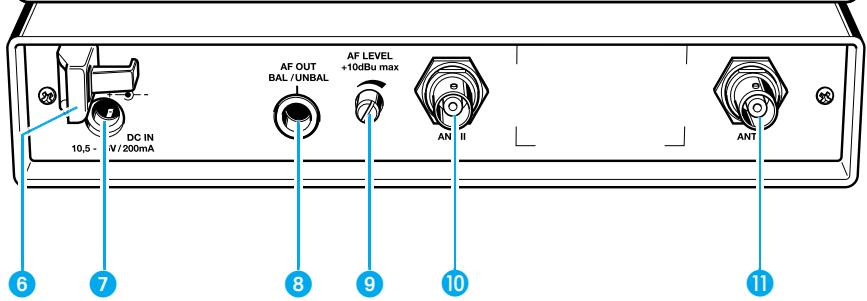

6 Trekontlasting voor aansluitkabel van de vermogensvoeding
Bus (female connector) voor de aansluiting van de vermogensvoeding (DC-IN)
6,3 mm Ø bus (female connector) voor NF-uitgang (AF OUT BAL/UNBAL)
Regelaar voor uitgangsniveau (AF LEVEL)
10 BNC-chassisdeel, antennene-ingang II (ANT II)
11 BNC-chassisdeel, antenningang I (ANT I)

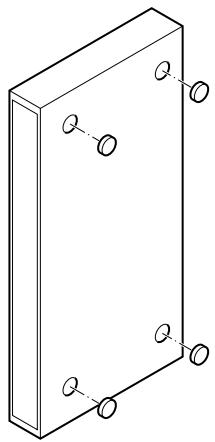

Voetjesuit zachtrubbermonteren

Opdat het apparaat algijd stevig op een ondergrond staat, worden vier zichklevende voetjes uit zachtrubber meegeleverd.

Let erop, dat voor de montage van de voetjes de uitsparingen op de onderzijde van het apparaat schoon en vetvrijহn.
Plak de voetjes aansluitend in de uitsparingen.

Opgelet!

De oppervlakten van meubels zijn vaak met lakken, politoeren of kunststoffen behandeld, die bij contact met andere kunststoffen vlekken konnen veroorzaken. Wij konnen u dus - ongeacht van zorgvuldige controles van de door ons gebruekte kunststoffen - nicht garanderen dat verkleuringen uitgesloten konnen worden.

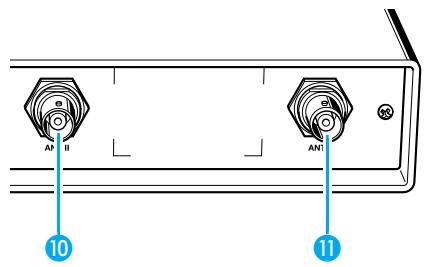

Antennes aansluiten

De ontvanger EM 100 kan zowel met de meegeleverde telescoopantennes als ook metAPEntennes (niet in de set onthouden) worden gebruikt.

De meegeleverde telescoopantennes konnen snel en eenvoudig worden gemonteerd en zichn geschikt voor alle toepasseningen, waar bij onder goede ontvangstomstandigheden zonder groe inpansingen een draadlozeZendinstallatie in bedrijf要去en worden genomen.

Sluit de telescoopantennes aan de BNC-chassisdelen en aan dechterkant van het apparaat aan, trek zich aansluitend uit en positioneer zich V-vormig maar boven.

In geval dat de ontvangerpositie Niet met de antennepositie overeenstemt, die een optimale ontvangst waarborgt,(Intk u afzonderlijke antennes gebruiken. Deze zich als accessoire verkrijgbaar.

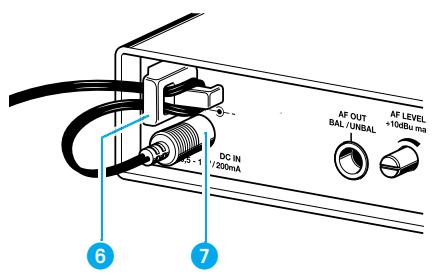

Vermogensvoeding aansluiten

Steek de jack connector van de vermogensvoeding in het chassisdeel op deijkenkant van het apparaat om de ontvanger van voedings spanning te voorzien.
Leid de kabel door de trekontlasting 6.

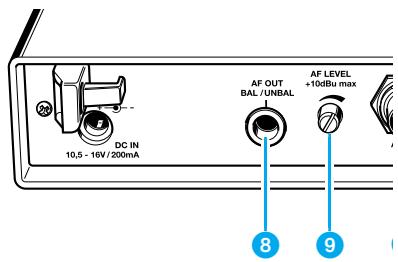

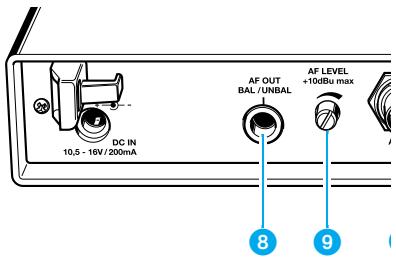

Versterker/mengpanelaansluiten

Sluit de versterker of hetCCCCCC aan het 6,3mm 0 chassisdeel 8 aan.

Symmetrische en asymmetrische connectortoewijzing vergelijk hoofdstuk "9 Overzicht".

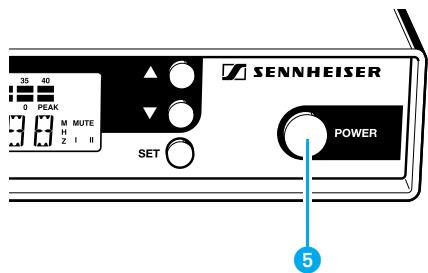

Ontvanger in-/uitschakelen

Druk op de toets POWER 5, om de ontvanger in te schakelen.
Om de ontvanger uit te schakelen, moet u hernieuwd zolang op de toets POWER drukken totdat "OFF" worden aangewezen. Aansluitend kunt u de toets loslaten.

Na een stroomuitval begint het apparaat weeer met de LASTe actieve toestand (ON/OFF) te werken.

Uitgangssignaal instellen

Draai de regelaar voor het uitgangssignaal , om het apparaat optimaal aan de versterker of hetCCCCCC aan te passen.

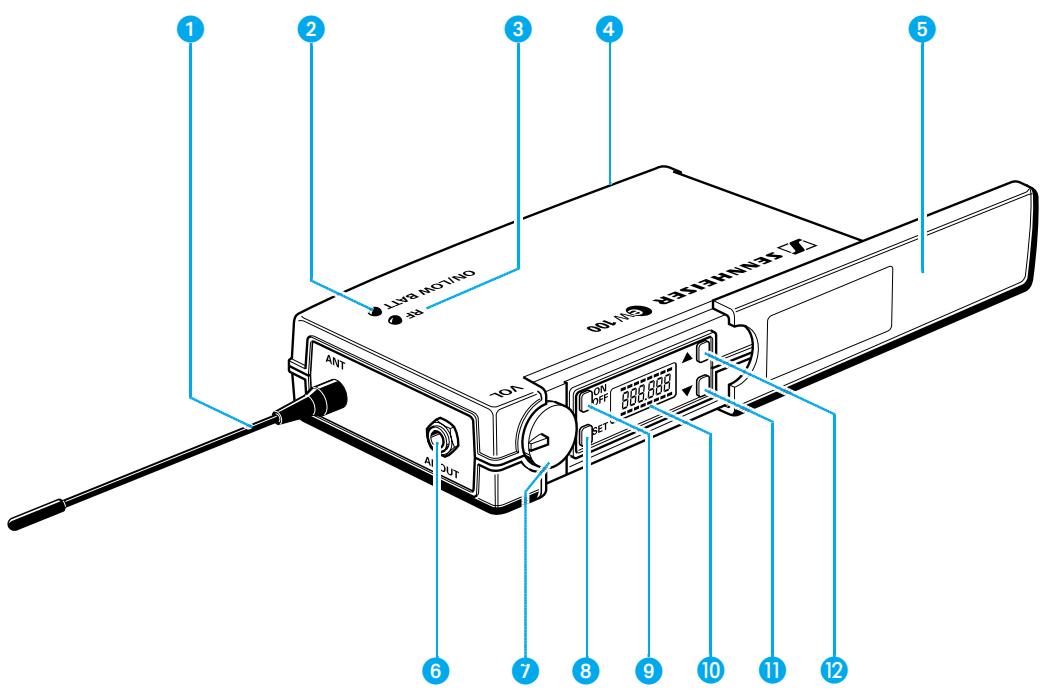

Zakontvanger EK 100 in bedrijf stellen

Antenne
2 Bedrijfs- en batterijstatusaanduiding, rode LED (ON/LOW BAT)
HF-ontvangstaanduiding, groene LED (RF)
4 Afdekking van het batterijvak
5 Afdekking voor het display en de bedieningselementen
6 NF-uitgang (AF OUT), 3,5 mm chassisdeel
Niveauregelaar voor NF-uitgang
Toets SET
Toets ON/OFF
10 LC-display
Toets (DOWN)
Toets (UP)

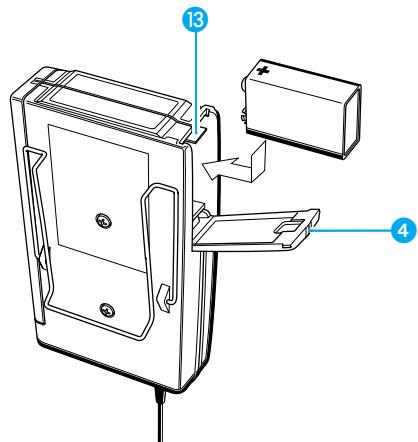

Batterij inzetten en verrangen

Schuif de afdekking van het batterijvak 4 in de richting van de opgedrukte pijl totdat zij hoorbaar vergrendeld.
Klap de afdekking open.
Plaats de blokBatterij (type 6 LR 61, 9 volt) in het apparaat. Erbij op de polariteit letten.
Sluit het batterijvak.
Om de batterij te verwijderen moet u de rode hendel 13 in richting van de onderzijde van het apparatus drukken.

Opmerking:

Het bedrijf met accu's is steeds beperkt möglich某种程度 op grond van de lagere capaciteiten van accu'suitsluitend korte bedrijfstijden können worden bereikt.

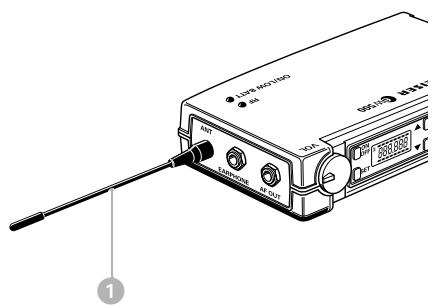

Antenne inschroeven

Schroef de antennene 1 in de antennebus (M3-aansluiting).

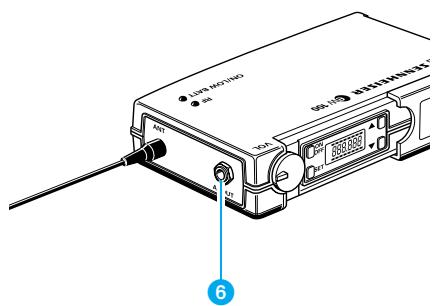

Opname- en afspeelapparaten aansluiten

Aan de ontvanger EK 100=kunt u opname- en afspeelapparaten, zoals versterkers, videocamera's of geluidsopnameapparaten aansluiten.

Sluit het opname- of afspeelapparaat met de bijgevoegde LINE-kabel op de LINE-uitgang (AF OUT) 6 met een 3,5mm jack connector aan.
Vergrendel de jack connector door inschroeven van de schroefdraadring.

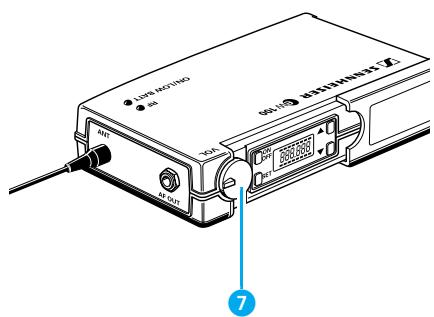

Niveau instellen

Met de niveauregelaar ⑦ kurz u voor de bus ⑥ het niveau instellen.

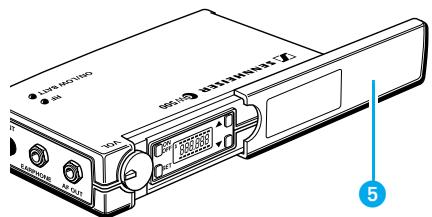

Ontvanger in-/uitschakelen

Schuif de afdekking 5 terug.
Druk op de toets ON/OFF, om de ontvanger in te schakelen. De rode LED begint te lichten.
Om de ontvanger uit te schakelen, moet u hernieuwd zolang op de toets ON/OFF drukken totdat "OFF" aangewezen worden. Aansluitend kurz u de toets loslaten. De rode LED gaat uit.

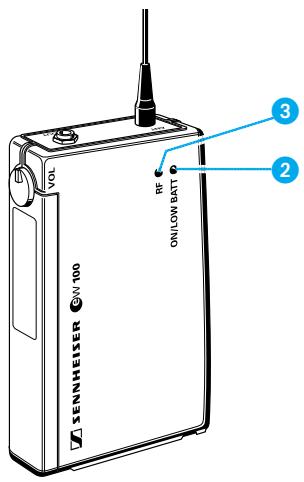

Signaal- en batterijaanduiding

Het groene lampje (LED) 3 aan de bovenzijde van de ontvanger EK 100 geeft aan dat er een passende zender worden ontvangen.

Batterijaanduiding

Het rode lampje (LED) ② geeft informatatie over de actuèle bedrijfsstoestand van de ontvanger:

LED Lichtgelijkmatig:

De ontvanger is ingeschakeld, er is voldoende batterijvermogen.

LED knippert:

De batterij is bijna leeg! Zij moet binnenkort worden verrangen, het vermogen is nu nog voldoende voor weinige Minutes!

Bevestiging aan de kleding

Met de clip 14 kunt u de ontvanger EK 100 bijvoorbeeld aan uw gordel hangen.

U kunt de ontvanger ook dusdanig aan uw kleding bevestigen dat de antennne waar beneden wijst. Daarvoor dient men de clip eruit te nemen en om 180^ gedraaid wee in te zetten.

Bevestiging aan de camera

Met de bijgevoegde camerakit (sluitstrip)kest u de ontvanger aan de camera bevestigen. Verwijder de clip 14 en plak de sluitstrip aan de ontvanger en camera. Let erop, dat de plankvlakten schoon en vetvrij zijn.

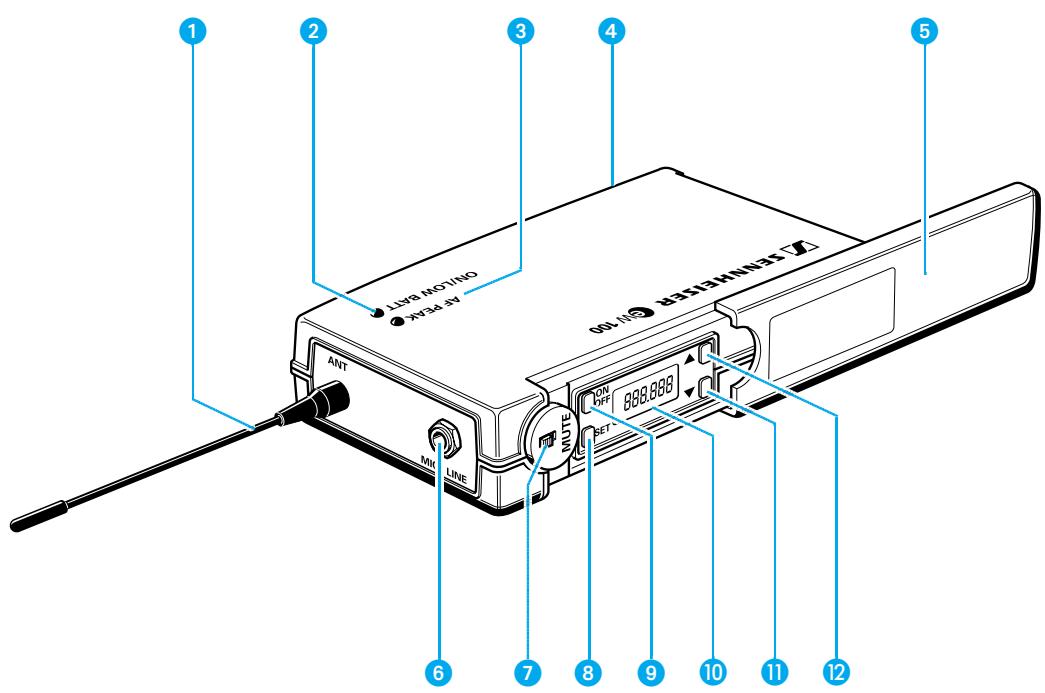

Zakzender SK 100 in bedrijf stellen

Antenne
Bedrijfs- en batterijstatusaanduiding, rode LED (ON / LOW BAT)
3 Overmodulatie-aanduiding, gele LED (AF-PEAK)
4 Afdekking van het batterijvak
5 Afdekking voor het display en de bedieningselementen
6 Microfoon- en instrumenteningang (MIC/LINE), 3,5 mm chassisdeel
Toets MUTE
Toets SET
Toets ON/OFF
10 Display
1 Toets (DOWN)
Toets (UP)

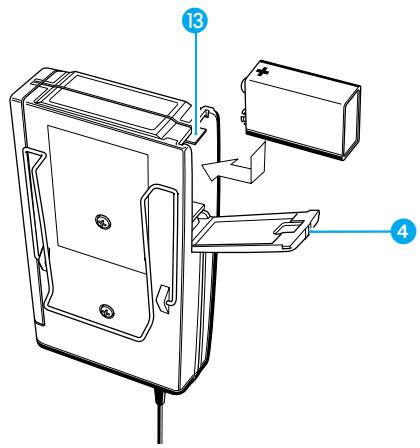

Batterij inzetten en verrangen

Schuif de afdekking van het batterijvak 4 in de richting van de opgedrukte pijt totdat zij hoorbaar vergrendeld.
Klap de afdekking open.
Plaats de blokBatterij (type 6 LR 61, 9 volt) in het apparaat. Erbij op de polariteit letten.
Sluit het batterijvak.
Om de batterij te verwijderen moet u de rode hendel 13 in de richting van de onderzijde van het apparatus drukken.

Opmerking:

Het bedrijf met accu's is steeds beperkt möglich某种程度 op grond van de lagere capaciteiten van accu'suitsluitend korte bedrijfstijden können worden bereikt.

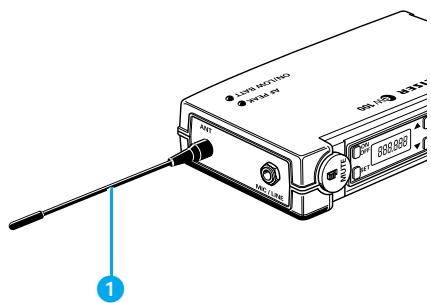

Antenne inschroeven

Schroef de antennene 1 in de antennebus (M3 aansluiting).

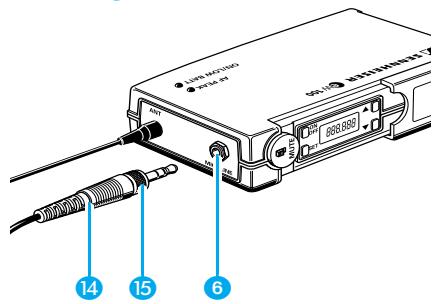

Microfoonkabel/LINE-kabel aansluiten

De microfooningang maakt de elektrt-voeding beschikbaar.

Steek de 3,5mm jack connector 14 van de microfoon of LINE-kabel in het afzonderlijke chassisdeel (MIC / LINE) 6.
Vergrendel de jack connector door inschroeven van de schroefdraadring 15.

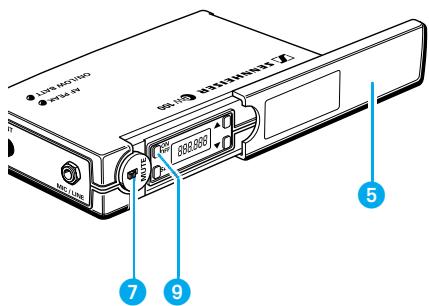

Zender in-/uitschakelen

Schuif de afdekking 5 terug.
Druk op de toets ON/OFF 9, om de zender in te schakelen. De rode LED Begins te lichten.
Om de zender uit te schakelen, moet u hernieuwd zolang op de toets ON/OFF drukken totdat “OFF” aangewezen worden. Aansluitendkestu de toets loslaten. De rode LED gaat uit.

Zender stil schakelen

Met de schuifschakelaar MUTE ⑦ kunt u de zender stil schakelen. De zender blijft in bedrijf, maar het geluidssignaal wordenuitgeschakeld.

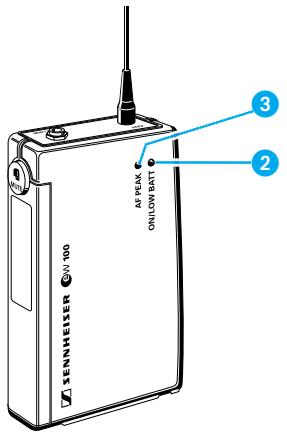

Signaal- en batterijaanduiding

Het gele lampje (LED) 3 aan de bovenzijde van de zender SK 100 begint te lichten als het geluidssignaal aan de ingang te hoog ingesteld is (AF-Peak).

Het rode lampje (LED) ② geeft informatatie over de actuèle bedrijfstoestand van de zender:

LED Lichtgelijkmatig:

De zender is ingeschakeld, er is voldoende batterijvermogen.

LED begint te knipperen:

De batterij is bijna leeg! De batterij moet binnenkort worden verrangen, het vermogen is nu nog voldoende voor weinige Minutes!

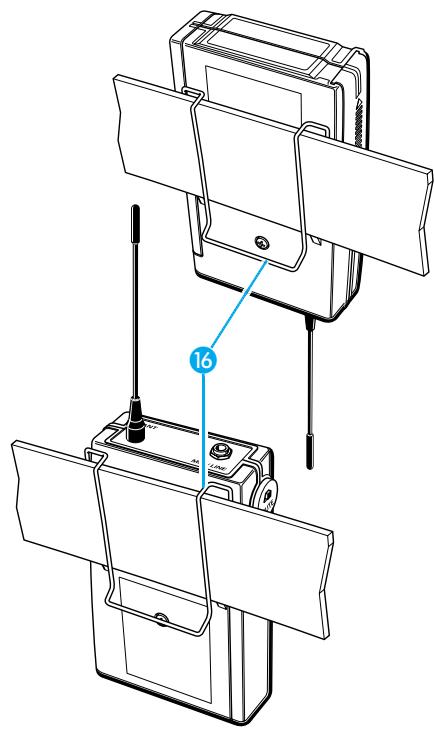

Bevestiging aan de kleding

Met de clip 16 kunt u de zender SK 100 bijvoorbeeld aan uw gordel hangen. U kunt de zender ook dusdanig aan uw kleding bevestigen dat de antennne maar beneden wijst. Daarvoor dient men de clip eruit te nemen en om 180^ gedraaid waar in te zetten.

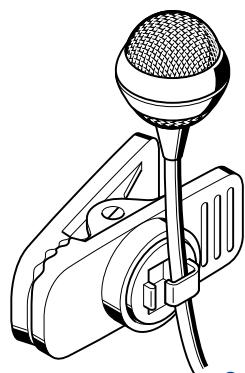

Bevestiging van de microfonen

U kunt de bevestigingsclips ⑦ benutten om de opspeldbare microfonen ME 2 of ME 4 U aan de kleding (bijv. jasje) te bevestigen.

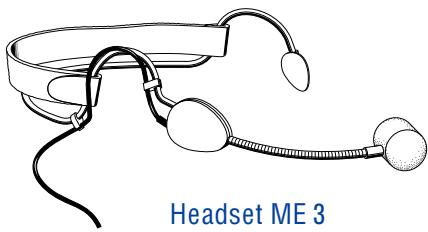

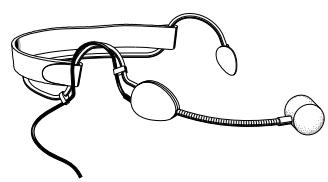

De headset ME 3 a.u.b. dusdanig aan uw hoofd positioneren, dat u de headset gemakkelijk en veilig=kunt benutten.

Microfonen positioneren

De microfonden ME 3 en ME 4 zijn richtmicrofonden en dieren dusdanig te worden gespositioneerd, dat zij in richting van de geluidsbron (bijv. mond) wijzen. De microfonden ME 2 heeft een kogelkarakteristiek zodate een precieze positionering Niet nodig is.

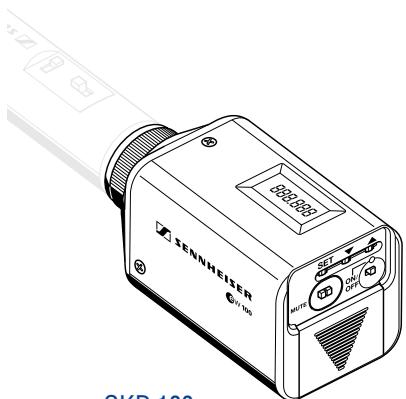

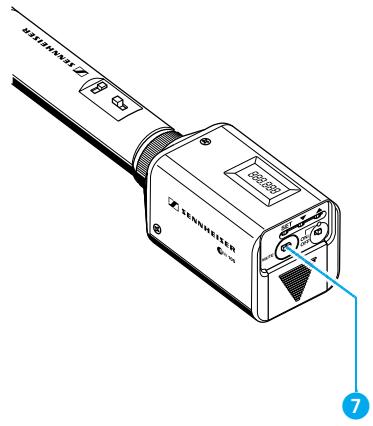

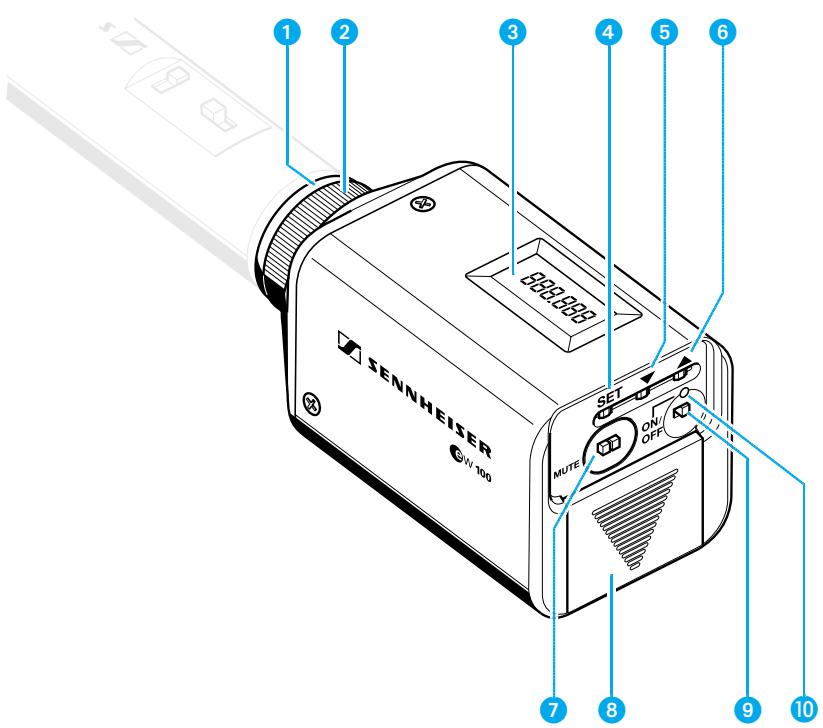

Opsteekbare zender SKP 100 in bedrijf stellen

Microfooningang, XLR-3 chassisdeel
Mechanische vergrendeling van het XLR-3 chassisdeel
3 LC-display
4 Toets SET
5 Toets (DOWN)
6 Toets (UP)
7 Toets MUTE
Batterijvak
Toets ON/OFF
10 Bedrijfs- en batterijstatusaanduiding, rode LED

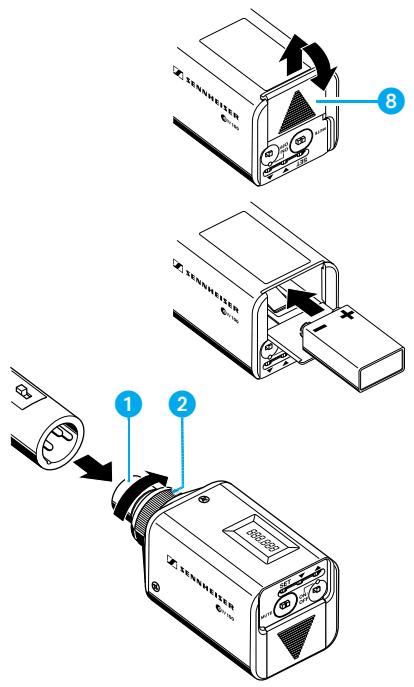

Batterij inzetten en verrangen

Schuif de afdekking van het batterijvak in de richting die door de pijl aangewezen worden totdat het hoorbaar vergrendeld en klap het deksel open.
Plaats de blokBatterij (type 6 LR 61, 9 volt) in het apparaat. Erbij op de polariteit letten.
Sluit het batterijvak weer.

Zender aan de microloon bevestigen

Steek de XLR-3 connector van de microfoon in het XLR-3 chassisdeel 1 van de opsteekbare zender.
Schroef de schroefdraadring 2 vast.

Opmerking:

Gebruik uitsluitend microfonen met metaalbehuzing daarmee u het optimale zendvermögen kurz bereiken.

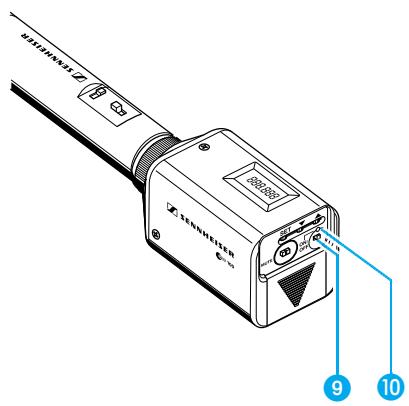

Zender in-/uitschakelen

Druk op de toets ON/OFF 9, om de zender in te schakelen. De rode LED 10 begint te lichten.
Om de zender uit te schakelen,要去 u hernieuwd zolang op de toets ON/OFF drukken totdat "OFF" aangewezen worden. Aansluitendkestu de toets loslaten. De rode LED gaat uit.

Zender stil schakelen

Met de schuifschakelaar MUTE ⑦ kunt u de zender stil schakelen. De zender blijft in bedrijf, maar het geluidssignaal wordenuitgeschakeld.

Batterijaanduiding

Het rode lampje (LED) ⑩ geeft informatatie over de actuèle bedrijfstoestand van de zender:

LED Licht gelijkmatig:

De zender is ingeschakeld, er is voldoende batterijvermogen.

LED knippert:

De batterij is bijna leeg! Zij要去 binnenkort worden verrangen, het vermogen is nu nog voldoende voor weinige Minutes!

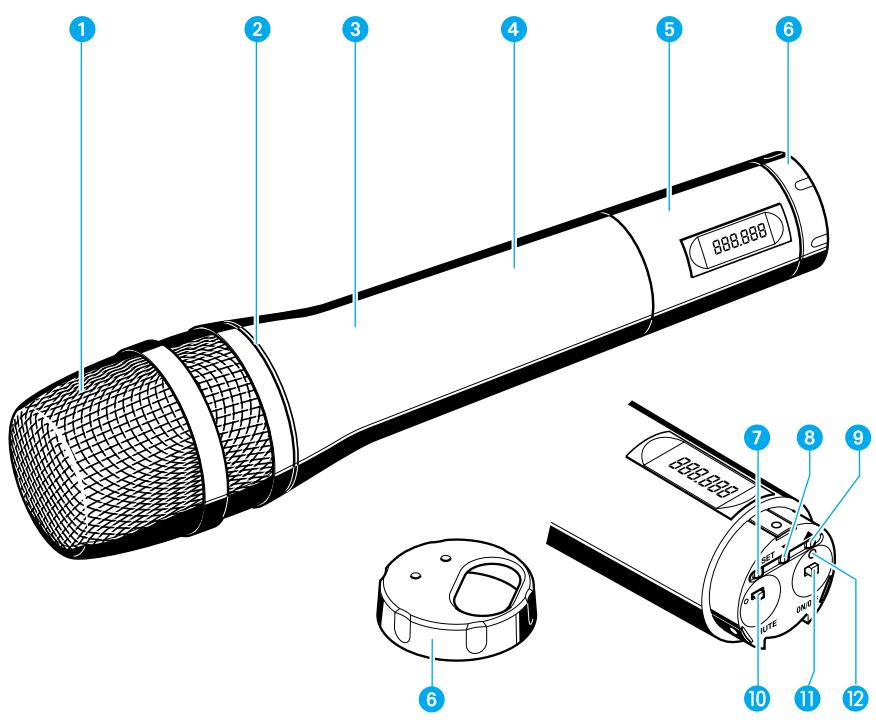

Radiomicrofoon SKM 100 in bedrijf stellen

1 Spreekcel
Kleurige ring voor identificatie van de ingebouwde microfoonmodule groen: Microfoonmodule MD 835 (karakteristiek: nier; dynamisch) blauw: Microfoonmodule MD 845 (karakteristiek: supernier; dynamisch) rood: Microfoonmodule ME 865 (karakteristiek: supernier; condensator)
3 Greep van de radiomicrofoon
4 Batterijvak (van buiten nicht zichtaar)
5 Display-element
Draaibare kap voor de bescherming van de bedieningselementen; door draaien van de kap (Int) Aunt u de volgende toetsen en aanduidingen bereiken:
7 Toets SET
Toets (DOWN)
Toets (UP)
Toets MUTE
Toets ON/OFF
Bedrijfs- en batterijstatusaanduiding, rode LED

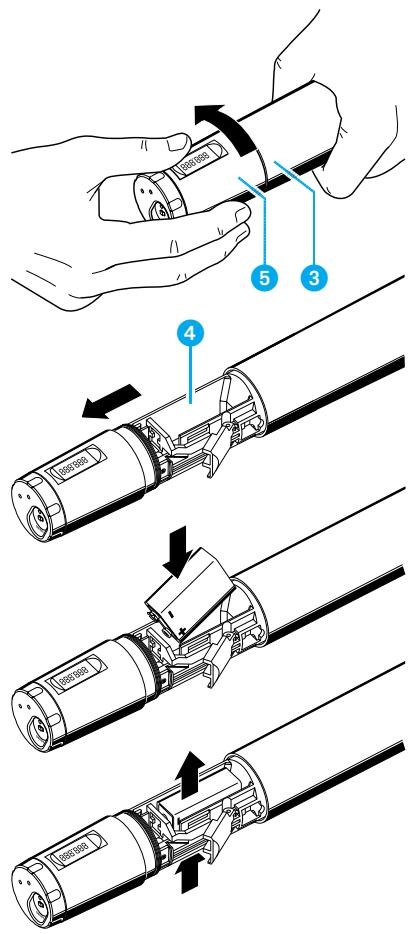

Batterijen inzetten / verrangen

Schroef het display-element op de radiomicrofoongreep (tegen de wijzers van de klok draaien).
Trek het display-element ⑤ zover eruit totdat het batterijvak ④ volledig geopend is.
Plaats de blokBatterij (type 6 LR 61, 9 volt) in het apparaat. Erbij op de polariteit letten.
Schuif het batterijvak in de greed van de radiomicrofoon terug.
Schroef het display-element weirdesticht.
Om de batterij te verrangen, moet u de batterij maar boven (richting van de pijl) eruit drukken.

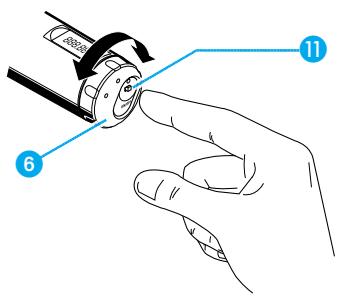

Radiomicrofoon in-/uitschakelen

Draai de kap op de onderijde van de radiomicrofoon in de positie, in die u de toets ON/OFF kurz zien.
Druk op de toets ON/OFF 1, om de radiomicrofoon in te schakelen. De rode LED begint te lichten.
Om de radiomicrofoon uit te schakelen, moet u hernieuwd zolang op de toets ON/OFF drukken totdat "OFF" aangewezen worden. Aansluitend kunt u de toets loslaten. De rode LED gaat uit.

Zender stil schakelen

Met de schuifschakelaar MUTE=kunt u de zender stil schakelen. De zender blijft in bedrijf, maar het geluidssignaal wordenuitgeschakeld.

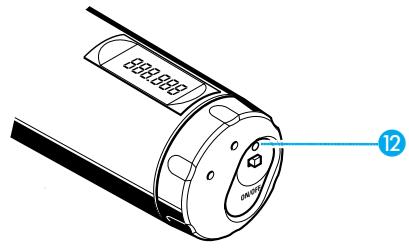

Batterijaanduiding

Het rode lampje (LED) ⑫ geeft informatatie over de actuèle bedrijfstoestand van de zender.

LEDlichtgelijkmatig:

De zender is ingeschakeld, er is voldoende batterijvermogen.

LED knippert:

De batterij is bijna leeg! Zij要去 binnenkort worden verrangen, het vermogen is nu nog voldoende voor weinige Minutes!

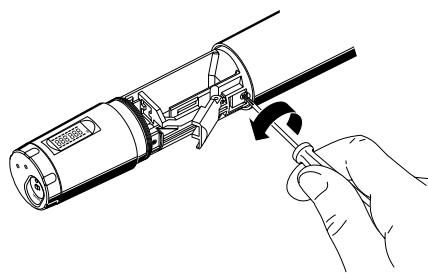

Microfoomodule verrangen

Verwijder eerst de batterij: Laat de handzender geopend.
Schroef de spreekcel los.
Verwijder de bevestigingssschroeven en leg zich opzij.
Trek de capsule - zoals afgebeeld - eruit. Daarbij erop letten nicht de contacten aan te raken!
Steek de andere capsule in, beveilig deze door de bevestigingschroef en schroef de passende spreekcel meer zicht.
Zet de batterij weer in, sluit de behuizing en stel de microfoon weer in bedrijf.

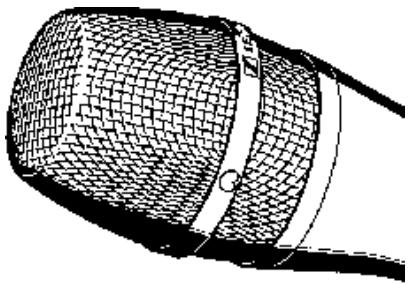

Opmerking:

Capsule en spreekcel met schuimvoering vormen een akoestische eenheid en要去en steeds samen worden verrangen. De microfoon-modules zijn kleurig gekenmerkt, om zij eenvoudiger te{kunnen anderscheiden (groen: MD 835, blauw: MD 845, rood: ME 865).

6 Bediening van de zenders en ontvangers

Omsnel te beginnen

De zenders en ontvangersuit de Sennheiser-serie evolution wireless série ew 100+zijn vooraf van de producent zo ingesteld, dat zich na de inbedrijfstelling van de apparaten (一5 Inbedrijfstelling") onmiddelijk konnen werkken. Neem echter a.u.b. in acheit, dat de zendermodulatie van het gewenste gebruik afhangt. Om een overmodulatie - en dus verwormingen - te vermijden, adviseren wij dat u in ieder geval controleert of de vooraf ingestelde modulatie voor het gewenste gebruik voldoende is (Modulatie instellen).

Toetsen

ON/OFF Met de toets ON/OFF - resp. bij de ontvanger EM 100 met de toets POWER - POWER kunt u de zender of ontvanger in-/uitschakelen.

MUTE Met de schakelaar MUTE (alleen bij de zender)kest u het geluidssignaal stil schakelen.

SET Met de toets SET

-kunt u het menu voor het invoeren van waarden oproepen,
-kunt u van een menupuntaar het volgende punt gaan,
- maar het menubeginteringukeren.

Met de toets UP
-kunt u een menupuntwaarde wijzigen

Met de toets DOWN

-kunt u een menupuntwaarde wijzigen.

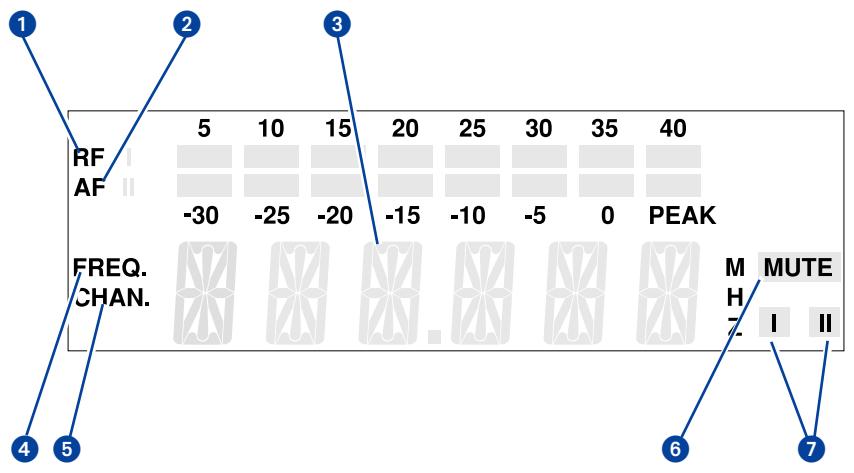

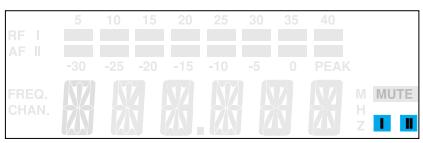

Aanduidingen op het LC-display

Ontvanger EM 100

Aanduiding in acheit niveaus van het binnenkomende HF-signaal
Aanduiding in ache niveau van het binnenkomende NF-signal met overmodulatie-aanduiding "PEAK"
Alfanumerieke hoofdaanduiding
Aanduiding van het menupunt "Frequency". (Deze aanduiding kan de standardweergave van de ontvanger aan het menubegin zich en worden na het inschaken aangewezen.)
Aanduiding van het menupunt "Channel". (Deze aanduiding kan de standaardweergave van de ontvanger aan het menubeginহen en worden na het inschakelen aangewezen.)
6 Squelch-aanduiding "MUTE" (ruisblokkering actief)
Diversity-aanduiding (antenne I of antenne II actief) ("11 Diversity-ontvangst")

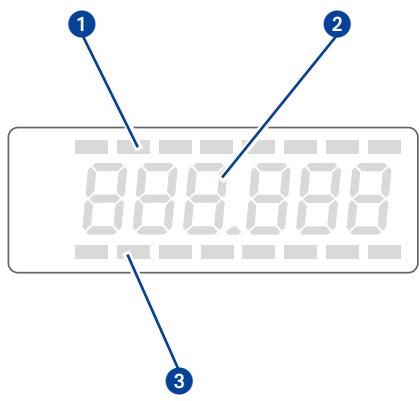

Ontvanger EK 100 en zenders SK 100, SKP 100, SKM 100

Aanduiding in acht niveaus van het binnenkomende NF-signal (alleen EK 100)
Alfanumerieke hoofdaanduiding
Aanduiding in acht niveaus van het binnenkomende HF-siŋaal (alleen EK 100)

Opmerking:

Als er instellen in het bedieningsmenu beschreiben worden, die voor alle apparaten identiek zijn, worden uitsluitend de hoofdaanduiding van de EM 100 weergegeven.

Basisfuncties van het Sennheiser-bedieningsmenu

Een special kenmerk van de Sennheiser-serie evolution wireless serie ew 100 is de identieke bediening van zenders en ontvangers. Onder druk, zoals op het toneel en in live-uitzendingen, komt het erop aan, razendsnel en heel precies in de werking in te kunnen vrijpen. De bediening moet "blind" en bij ieder apparaat opdezelfde manier kunnen plaatsvinden. Dit worden metdezelfde toetsen (SET, , ) en identiek opgebouwde zender- en ontvangerdisplays möglichk gemaakt.

Belangrijk:

Door indrukken van de toetsen / (Int) kunt u onmiddelijk tussen de kanalen (presets) wisselen. De aanduiding knippert. De wijziging worden onmiddelijk werkzaam.

1 Met de toets SET kurz u het bedieningsmenu openen:

Met een korte druk gaat u maar het volgende menupunt. Op het display worden het gekozen menupunt en aansluitend de actuèle waarde weergegeven.

2 Met de toetsen en worden de instellenen van het afzonderlijke menupunt gewijzigd:

De gewijzigde instelling knippert op het display. Als u de oorspronkelijke waarde weeer instelt, stopt het knipperen.

Belangrijk:

Uw invoeren worden zonder verdere bevestiging werkzaam en worden onmiddelijk opgeslagen!

In de menupunt "TUNE" zijn de toetsen en met een snelspoelfunctie ("Repeat") voorzien. Als u kort op een toets drukt, worden de volgende of vorige waarde aangewezen. Als de afzonderlijke toets ingedrukt blijft, worden de aanduiding versnelt. Als u de toets wee loslaat en opnieuw indrukt, begint het spoelen nog eens langzaam. U kunt zo snel en comfortabel in beiden aanduidings-richtingen de gewenste waarde instellen.

3 Met de toets SET keert u maar het menubegin terug:

Druk op de toets SET, om na het invoerenaar het menubegin terug te keren. Op het display worden wee de standardweergave aangewezen.

Menupunten / overzicht

De bediening van zenders en ontvangersuit de Sennheiser-serie evolution wireless série ew 100 wordt door de uitgestrekte harmonisering van de zender-/ontvanger-bedieningsmenu's vereenvoudigt:

Aanduiding op het display	Zender	Ontvanger
SEnSit	Instellen en wijzigen van de modulatie (▶ pagina 238)	-
SQELCH SqELCH	-	Instellen en wijzigen van de ruisblokkeringsdrempelwaarde (▶ pagina 239)
att	Gevoeligheidsbereik bij opsteekbare zender SKP 100 omschakelen (▶ pagina 239)	-
DISPL DiSPL	Selectie van de standardweergave (▶ pagina 240)	Selectie van de standardweergave (▶ pagina 240)
TUNE tune	Invoeren en wijzigen van deZendfrequentie (▶ pagina 241)	Invoeren en wijzigen van de ontvangsfrequentie (▶ pagina 241)
LOCK Loc	Blokkering van de bedienings-elementen om een onopzettelijk verzetten te vermiijden (▶ pagina 242)	Blokkering van de bedienings-elementen om een onopzettelijk verzetten te vermiijden (▶ pagina 242)

Frequentie, kanaalnummer selecteren

Door indrukken van de toetsen / (Int) Aunt u onmiddelijkCUSSEN de kanalen (presets) wisselen. De aanduiding knippert. De wijziging wordt onmiddelijkwerkzaam.
Door drukken op de toets SET worden de invoer bevestigd. De aanduiding knippert Niet meer.

Opmerking:

U kunt definierten welke standardweergave (frequentie of kanaal-number) aan het menubegin zal worden aangewezen ( = "Standaard-weergave omschakelen"). De frequentie-aanduiding is vooraf bij de producent als standard ingesteld.

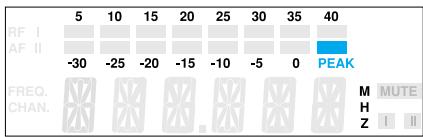

SenSit

Modulatie instellen (alleen zender)

Een overmodulatie kan optreden als de spreker te zich bij de microfoon staat of als de stemmen of de muziek te luid is. In dit geval worden het gezonden geluid verrormd weergegeven. Bij de ontvanger EM 100 worden een overmodulatie door oplichten van het segment "PEAK" (NF-bereik) aangewezen. Bij de zender SK 100 begint de gele "Audio Peak" LED te lichten. Is anderzijds de gevoeligheid te laag ingesteld, worden het gezonden geluid te zwak gemoduleerd. Hierdoor worden het signal met een sterke interferentieruis weergegeven.

Om die reden要去 de gevoeligheid dusdanig instellen, dat uitsluitend als het geluid zijn规模最大 volume bereikt het segment "PEAK" in het NFbereik van de ontvanger oplicht. Als aanknopingspunt voor uw eigenginstellen genkut u de volgende basiswaarden benutten:

luide muziek/zang: -30/-20 dB

▶ Selecteer met de toets SET het menupunt "SEnSit". Op het display worden "SEnSit" en aansluitend de actuèle waarde weergegeven.
Met de toetsen / kurz u nu de gevoeligheid wijzigen. U kurz de gevoeligheid in 10-dB-stappen:tussen 0 en-30 dB wijzigen.De ingestelde waarde knippert op het display en worden onmiddelijk overgenomen.
Druk op de toets SET, om maar het menubegintering te keren. Op het display worden de standardweergave aangewezen.

SQELCH SqELCH

Drempelwaarde van de ruisblokkering instellen (alleen ontvanger)

De ontvangersuit de Sennheiser-serie evolution wireless series ew 100 zijn met een regelbare ruisblokkeringsdrempel voorzien, die het lastige ruisen voorkomen als de zender uitgeschakeld is. Ook worden het ruisen voorkomen, wanneer een zender het ontvangstbereik verlaat en er nicht meer voldoende zendvermögen bij de ontvanger beschikbaar is.

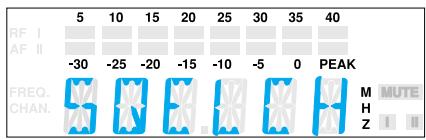

Om de ruisblokkering in te stellen, moet u met de toets SET het menupunt "SQELCH" selecteren. Op het display worden "SQELCH" en aansluitend de actuèle ruisblokkeringswaarde weergegeven.

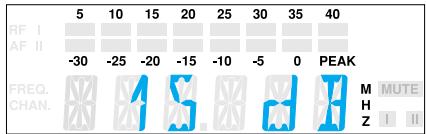

Met de toetsen / kurz u nu de ruisblokkeringswaarde wijzigen. U kurz de ruisblokkering uitschakelen (0 dB) of in 5-dB-stappen een waarde tussen 5dB en 40~dB instellen. Een Kleinere waarde verlaagt de ruisblokkering, een grotere waarde verhoogt de drempel. Op het display knippert de ingestelde waarde. Stel de ruisblokkeringsdrempel bij uitgeschakelde zender op de laagste waarde zonder dat de ontvanger begint te ruisen. Als de waarde te hoog is, worden het zendvermogen verminderd.

Opmerking:

Als de ruisblokkeringsdrempel uitgeschakeld is (0 dB) en geen passende zender in bedrijf gesteld is, treedt duurzaam een sterke ruisgeluid op. Dit worden bij de ontvanger EM 100 door oplichten van de "Peak"-aanduiding op de AF-bargraph weergegeven.

Druk op de toets SET, om maar het menubegintering te keren. Op het display worden veer de standardweergave aangewezen.

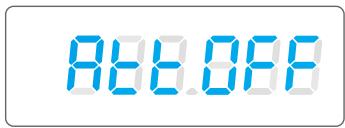

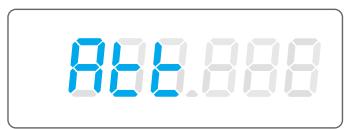

Att

Modulatiebereik omschakelen (alleen SKP 100)

Condensatormicrofonden haben een ander modulatiebereik nodig dan dynamische microfonden. De opsteekbare zender SKP 100 heeft de möglichkeid het modulatiebereik om 20dB te verschuiven.

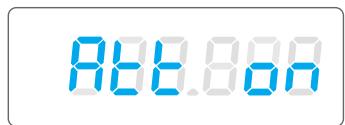

Om het modulatiebereik in te stellen, moet u met de toets SET het menupunt "Att" selecteren. Op het display wordt "Att" en aansluitend de actuèle instelling "Att off" of "Att on" weergegeven.
Met de toetsen / kurz u nu het modulatiebereik omschakelen.

Modulatiebereik 1 voor dynamische microfonden; op het display knippert de melding "Att off"
: Modulatiebereik 2 voor condensatormicrofonden; op het display knippert de melding "Att on"

Druk op de toets SET, om maar het menubegintering te keren. Op het display worden de standaardweergave aangewezen.

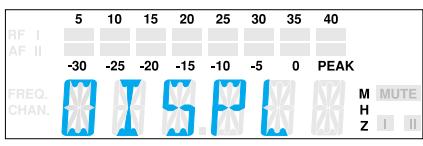

DISPL DiSPL

Standaardweergave omschakelen

Bij alle zenders en ontvangers=kunt u als standardweergave:tussen de frequentie-of kanaalnummaaanduiding kiezen.

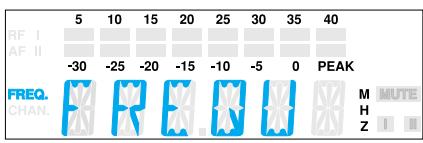

▶ Selecteer met de toets SET het menupunt “DISPL”. Op het display worden “DISPL” en aansluitend de actuèle instelling weergegeven.
Met de toetsen / kunt u omschakelen:tussen

Frequentie: "FREQU"
Kanaalnummer: "CHANNEL"

Op het display knippert de actuèle instelling van de standardweergave.

Druk op de toets SET, om maar het menubegintering te keren. Op het display worden de weitere standardweergave aangewezen.

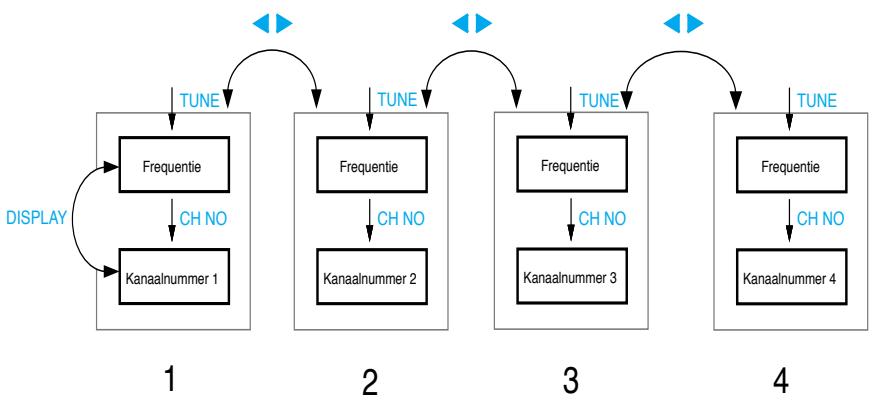

Kanalen (presets) configureren

De zenders en ontvangers uit de Sennheiser-serie evolution wireless série ew 100 maar van 4 omschakelbare kanalen (presets) voorzien. Op elke kanal(Intt u een zend- resp. ontvangsfrequentie opslaan.

Het is möglichtussen de kanalen (presets) om te schakelen ("Frequentie, kanaalnummer selecteren").

TUNetune

Frequencies instellen

U kunt de zend- en ontvangstfreiie in 25-kHz -stappen over een bandbreedte van max. 32MHz wijzigen.

Aanwijzingen voor het multikanaalbedrijf:

U kunt gewelijkijdig meerere apparaten uit de Sennheiser-serie evolution wireless série ew 100 op verschillende frequenties benutten. De vooraf van de producent ingestelde frequenties zijn zo gekozen, dat de radioverbindungen elkaar Niet storen. Voordat u nieuwe freiquentiecombinations invoert, adviseren wij dat u de basiseisen in de brochure "Sennheiser Revue, Deel 3: Hogefrequentie-geluidsoverdrachttechniek met opzet 'HF-techniek' voor de praktijk" doorleest (bij uw Sennheiser-leverancier verkrijgbaar).

Selecteer het kanaal, voor dat u de freqentie wilt instellen.

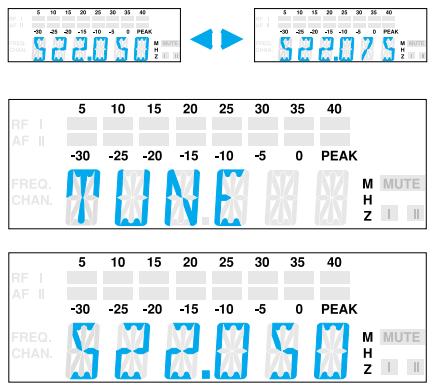

Selecteer met de toets SET het menupunt "TUNE". Op het display wordt eerst de melding "TUNE" en aansluitend de freiagentie-instelling van het gekozen kanaal weergegeven.
Met de toetsen / (Int) kunt u de frequentie in 25-kHz -stappen wijzigelen. De neue pleuette wordt knipperend op het display weergegeven en onmiddelijk overgenomen.
Druk op de toets SET, om maar het menubegintering te keren. Op het display worden de standaardweergave aangewezen.

LOCK Loc

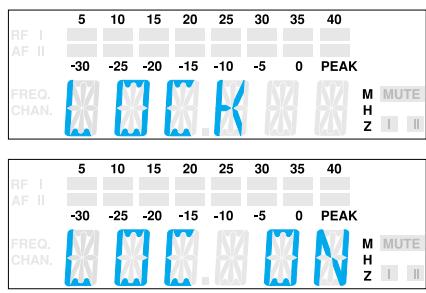

Bediening blokkeren

Om te vermijden datijdens het bedrijf onopzettelijk wijzigingen uitgevoerd worden, adviseren wij de toetsen met behulp van de "Lock"-functie te blokkeren.

Blokkering inschakelen

Nadat u alle invoeren beeindigt heeft, moet u met de toets SET het menupunt "LOCK" selecteren. De actuèle instelling worden aangewezen.
Druk op de toets , om de invoer te blokkeren. Op het display knippert de melding "LOC ON".
Druk op de toets SET, om maar het menubegintering te keren.

Opmerking:

Als u nu op de toetsen of ON/OFF drukt, verschijnt "LOCK" op het display en het is nicht möglichk instellen te wijzigen.

Blokkering opheffen

▶ Selecteer met de toets SET het menupunt “LOCK”. Op het display verschijnt “LOC ON”.
Druk op de toets , om de "Lock"-functie op te heffen. Op het display knippert de melding "LOC OFF".
Druk op de toets SET, om maar het menubegintering te keren. Op het display worden wee de standardweergave aangewezen en de toetsen können nu weeorden gezruikt.

7 Storingschecklist

Foutchecklist

Fout	Mogelijk oorzaak
Geen bedrijfsaanduiding	De batterijen zijn leeg
	Geen netaansluiting
Geen HF-siŋaal	Zender en ontvanger zich Niet op een exact identieke freiagentie
	Werkingsseer van de radioverbinding is overschreden
HF-siŋaal aanwezig, geen geluidssignaal	Zender is stil geschakeld (“MUTE”)
	Drempelwaarde voor de risisblokkering is aan de ontvanger te hoog ingesteld
Geluidssignaal worden met sterke ruis weergegeven	Modulatie van de zender is te laag ingesteld
	Uitgangsiveau van de ontvanger is te laag ingesteld
Geluidssignaal is verrormd	Modulatie van de zender is te hoog ingesteld
	Uitgangsiveau van de ontvanger is te hoog ingesteld

Als er problemen tijdens het bedrijf van uw zendinstallatie optreden, neem dan a.u.b. contact op met uw Sennheiser leverancier. Hij kan u helpen.

Aanbevelingen en tips …

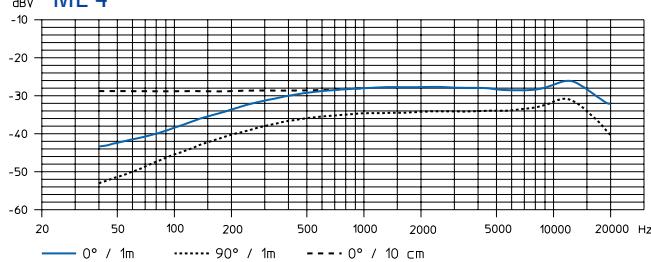

... over de opspeldbare microfonen ME 2 en ME 4

• Plaats de microfoon op een centrale positie, daarmee signaalfluctuations, die bij een hoofddraaing konnen optreden, binnen het kader blijven.
• Vermijd de inwerking van zweet door directe huidcontact.
• Monteer de microfoon zorgvuldig en leg de leiding dusdanig aan, dat geen geluid door wrijving aan de kleding ontstaat.
• Gebruik de ME 4 richtmicrofonen steeds met ploppap en positioneer zij dusdanig, dat zij in richting van de geluidsbron (bijv. mond) wijzen.

... over de headset-microfoon ME 3

• Gebruik de microfonen steeds met ploppap en positioneer zich dusdanig, dat zij in de mondhoek zitten.
• Door de afstand maar de mond=kunt u de diepteweergave varieren.
• Let waar bij erop, dat de spreekcel in richting van de mond wijst. De spreekcel is door een punte gekenmerkt.

... over de zakzender SK 100

Kruis Niet de antennene en de microfoonleiding.
- De antennene nicht direct op de lichaam plaatsen. Indien möglichk, de zender met vrij hangende antennene in bedrijf stellen.
- Het optimal geluid worden door een correcte modulatie van de zender bereikt.

... over de radiomicrofoon SKM 100

• Pak de radiomicrofoon in het midden van de graep vast. Als u de microfoon verder boven (in richting van de spreekcel) vastpakt, worden de richtkarakteristiek van de microfoon beinvloedt. Als u de microfoon in het onderste bereik vastpakt, worden het uitgestraalde zendvermogen verminderd, en dus de werkingsseer van de zender.
• Door de afstand maar de mond=kunt u de diepteweergave varieren.
• Het optimal geluid worden door een correcte modulatie van de zender bereikt.

... over de ontvanger EK 100

• De Antenne Niet direct op de lichaamplaaten. Gebruik de ontvanger zo möglichk met vrijhangende antenne of met een op de camera gemonteerde helixantenne A 17 (als accessoire verkrijgbaar).

... over de optimale ontvangst

• De werkingsfeer van de zender hangt beduidend van de lokale omstandigheden af. De sfeer kan:tussen 10m en 150m bedragen. Indien möglichk, zou er vrijze zicht:tussen zend-en ontvangstantenne zijn.
• Onder ongunstige omstandigheden adviseren wij dat u bij de EM 100 tweeAPEntennes gebruikt, die via antennekabel aangesloten zich (vergelijk Sennheiser-accessoires).
• Neem de aanbevolen minimale afstand:tussen zend-en ontvangstantenne in acht: 5m . Daarmee worden een HF-overmodulatie van de ontvanger vermeden.
• Neem de aanbevolen minimale afstand:tussen de ontvangstantennes en stalen of betonnen objecten in acht: 50~cm

... over het bedrijf van een multikanaal-installatie

• Het is nicht möglich alle instelbare freiagentiecombinations parallel te benutten. De frequencies, die vooraf van de producent ingesteld werden (Presents), können noch voor multikanaal-applicaties;kammen worden gebruikt. Neem a.u.b. contact op met uw Sennheiser-leverancier, als u alternatively freiagentiecombinations wilt gebruiken.
• Vermijd storingen van de radioverbindingen, als u meertere zenders wilt gebruiken, door inachtneming van een voldoende afstandussen de afzonderlijke zenders. Wij adviseren een minimale afstand van 20 cmCUSen de afzonderlijke zenders.
• Gebruik extra accessoires voor multikanaal-applicaties (vergelijk Sennheiser-accessoires).

8 Onderhoud en behold

Radiomicrofoon SKM 100

Wij adviseren de spreekcel van de radiomicrofoon SKM 100 af en toe te reinigen.

Schroef de spreekcel van de radiomicrofoon los (tegen de wijzers van de klok draaien).
Reinig de spreekcel van binnen en buiten met een enigszins vochtige doek.

Opmerking:

Gebruik nooit oplos- of schoonmaakmiddelen. Indien möglichk, nicht de elektrische contacten aanraken.

Schroef de spreekcel weeer op de radiomicrofoon dicht.

9 Overzicht

Wireless – draadloze overdrachtsinstallations

Vrijheid op het toneel, geen "kabelchaos", geen strompelen over storende kabels - al dat worden door draadloze ("wireless") overdrachtsinstallaties möglich. Gezonden worden in het UHF-bereik. En hiervoorn发展格局: In dit bereik storen geen boventonen van vermogensvoedingen, fluorescentielampen, koelapparaten enz. De radiogoven konnen zich better voortplanten dan in het VOR- of VHF-bereik, het zendvermogen kan uiterst laag worden gezchoolen en bovendien�nz stellige UHF-bereiken van de bevoegde toelatingsdiensten weltwijd voor Wireless-applicaties toegestaan.

Er zijn twee verschillende zendertypes. Enerzijds zijn er microfonden, die direct met de zender verbonden zijn (radiomicrofonden, microfonden met opsteekbare zender); anderzijds zijn zakzenders verzrikjgbaar, op die de microfoon of muziekinstrument (bijv. gitaar) met behulp van een kabel aangesloten worden.

Nieuwe batterijen garanderen bij zenders voor een goed zendvermogen over een lange bedrijfsduur. Sennheiser adviseert het gebruik van Alkali-Mangaan-batterijen. Overweeg ook dat batterijen langer können worden gebruikt dan accu's.

Een optimale instelling van de gevoeligheidsregelaar aan de zender verhinder energijds een overmodulatie met aanzienlijke verrormingen, anderzijds worden een ondermodulatie met tekleine signaal/ruisafstand vermeden. Wij adviseren de instelling voor elk toneeel-event te controleren.

Probeer de juiste positie voor opspeldbare microfonen uit. Op de haargrens, vast in de kleding ingenaaid of eenvoudig op uw revers - u maakt de keuze. Zweet en make-up�zijn de grootste vrijanden voor dekleine opspeldbare microfonen.

Storingen, bijv. verrormingen, sterke fluitgeluiden of ruisen{kunnen optreden, als meerdere zenders op het toneel gebruikt worden. In dit geval zich deZendfrequenties Niet op elkaar afgestemd, zodate een interferentie of intermodulatie kan optreden. Uw Sennheiser-leverancier deelt u graag optimal op elkaar afgestemde zendfrequencies mee, die helpen.Deze storingen te vermijden.

Ruisonderdrukking door HDX

Deze familie van apparaten is van het{niewste Sennheiser-ruisonderdrukkingssysteme HDX voorzien. HDX reduceert storingen uit het radioveld. Het verhoegt de ruissspanningsafstand bij draadloze geluidsover-dracht tot 110 dB.

HDX is een breedband compressiemethode, die het NF-sigmaal aan zenderzijde in de verhouding 2:1 (wat dB betreff) comprimeert en aan ontvangstzijde exact in spiegelbeeld waar expandeert.

HDX is voor gebruik in de hoogwaardige draadloze toneel- en studiotechniek ontwikkeld en voor Sennheiser gespatenteerd.

Opmerking:

Alleen zenders die ook met HDX uitgerust zijn, werken fouloos samen. Is dit nicht het geval, dan worden de dynamiek drastisch verminderd, de zending klinkt dof en vlak. HDX is Niet uitschakelbaar aan de apparaten.

Connectorotoewijzingen

6,3-mm jack connector (EM 100)

symmetrisch

asymmetrisch

3,5-mm jack connector (SK 100)

3,5-mm jack connector asymmetrisch

Connector/stroomtoevoer

Diversity-ontvangst

De ontvanger EM 100 werkkt volgens de "True-Diversity-techniek":

Een ontvangstantenne neemt nicht alleen de rechtstreeks aankomende elektramagnetische golven op, maar ook hun reflecties, die in de ruimte door muren, ramen, plafonds en meubilair worden veroorzaakt.

Bij interferentie van deze golven treden uitschakelingen op, die men ook wel "gaten in de veldsterkte" noemt. Een andere positie voor de ontvangstantenne kan bijdezelfde zenderpositie uitkomst bieden. Bij bewegende zenders (gewoonlijk) treedt danTyler het gat in de veldsterkte bij een andere zenderpositie op. Gaten in de veldsterkte zijn alleen geheel te voorkomen door het True-Diversity-proces.

Bij het "True-Diversity-proces" is er in plaat van een antennene en een ontvanger spreke van twee antennes en twee ontvangertakken. De antennes zijn ruimtelijk geschienen. Door middel van een differentiaalschakeling worden steeds de ontvangstak met het sterkste HF-signaal op de gemeenschappelijkne NF-uitgang geschakeld. Het risico, "gaten in de veldsterkte" op beiden antennes tegetelijk te krijgen, worden zeer gering.

De betreffende Diversity-tak I of II dat worden doorgeschakeld, worden weergegeven op het display van de ontvanger.

Technische gegevens

System

Hogefrequentie-eigenschappen

Modulatiesoort

Frequentiebereik

Zend-/ontvangstfrequencies

Schakelbandbreedte

Nominale slag / piekslag

Stabilititeit van de öffentie

Lagefreiectie-eigenschappen

Compandersystem

NF-zendbereik

Signaal-ruisafstand bij 1mV_HF

cn pickslag, HDX

Vervormingsfactor

(bij nominale slag en 1 kHz)

Gehele system, algemeen

Temperatuurbereik

Afmetingen setkoffer [mm]

Gewicht setkoffer met EM 100

Setkoffer met EK 100

In overeenstemming met de normen

Ontvanger

Hogefrequentie-eigenschappen

Ontvangstprincipe

Gevoeligheid (met HDX, pickslag)

Schakeldrempel voor ruisblokkering

Antenne-ingangen

Antennelengte [mm]

Antenne-ingangsimpedantic

Lagefreiectie-eigenschappen

NF-uitgangsspanning

bij pickslag 1kHz_NF

AF OUT

Niveauverzwakking

FM, breedband

518-550,630-662,740-772,790-822,838-870MHz

1280 (4 kanalen), afstembaar in 25-kHz -stappen

32 MHz

± 24kHz / ± 48kHz

≤ ± 15 ppm

Sennheiser HDX

60 - 18.000Hz

≥ 110 dB(A)

≤ 0,9%

-10°C tot +55°C

380× 370× 70

< 2,5 V voor 52dB_AeffS / N

Stroomopname (bedrijfstijd)

Afmetingen [mm]

Gewicht

EM 100	EK 100
10,5 - 16 V DC, nominale spanning 12 V DC	9 V blokbatterij, 6 LR 61
ca. 200 mA	ca. 75 mA (4 - 6 h)
212 x 145 x 38	110 x 65 x 22
ca. 1100 g	ca. 255 g

Zender

Hogefrequentie-eigenschappen

HF-uitgangsvermogen aan 50

Antennelengte [mm]

SK 100	SKP 100	SKM 100
typ. 30 mW
518 - 550 MHz: 130
630 - 662 MHz: 110
740 - 772 MHz: 90
790 - 822 MHz: 90
838 - 870 MHz: 80

Lagefreiectie-eigenschappen

Max. ingangsspanning MICRO:

(bij pickslag, 1kHz_NF LINE:

Max. stroomopname bij nominale spanning

Bedrijfsduur

Afmetingen [mm]

Gewicht

9 V blokbatterij, Alkali-Mangaan, 6 LR 61
≤ 60 mA
>8 h	>8 h	>8 h
110 x 65 x 22	105 x 43 x 43	Ø 50 x 225
ca. 255 g	ca. 195 g	ca. 450 g

Microfonen

Geluidsomzetter

Gevoeligkeit

Geluidsdruk

Richteffect

ME 2	ME 3	ME 4
elektret	elektret	elektret
20 mV/Pa	1,6 mV/Pa	40 mV/Pa
130 dB SPL	150 dB SPL	120 dB SPL
Kogel	Supernier	Nier

Geluidsomzetter

Gevoeligkeit

Geluidsdruk

Richteffect

MD 835	MD 845	ME 865
dynamisch	dynamisch	elektret
1,5 mV/Pa	1 mV/Pa	3 mV/Pa
150 dB SPL	154 dB SPL	144 dB SPL
Nier	Supernier	Supernier

Microfon / microfoonmodules - pooldiagrammen

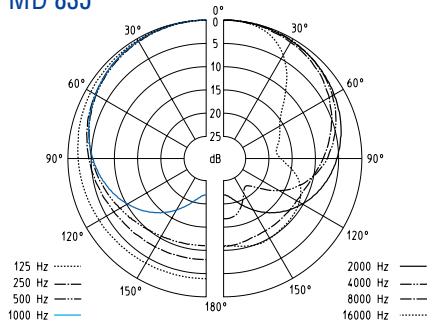

MD 835

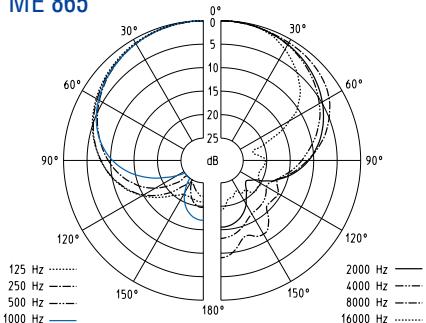

ME 865

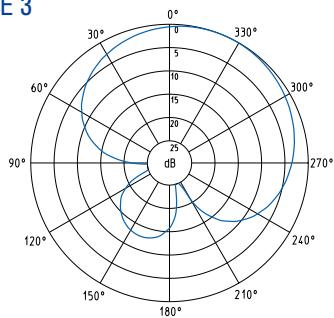

ME 3

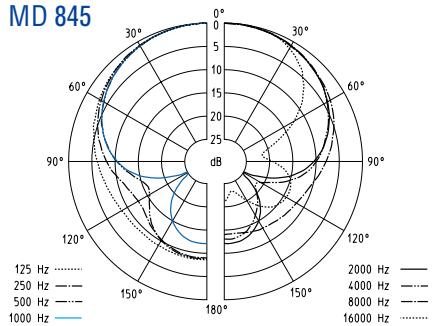

MD 845

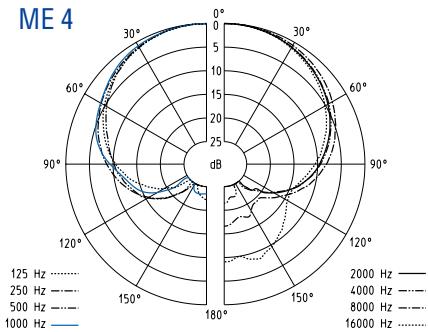

ME 4

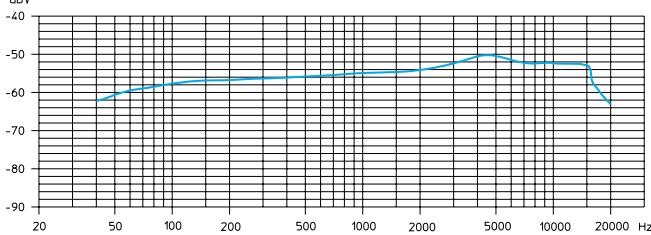

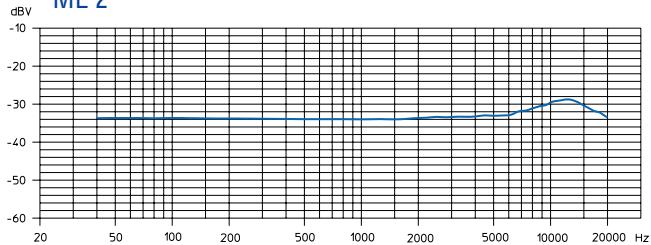

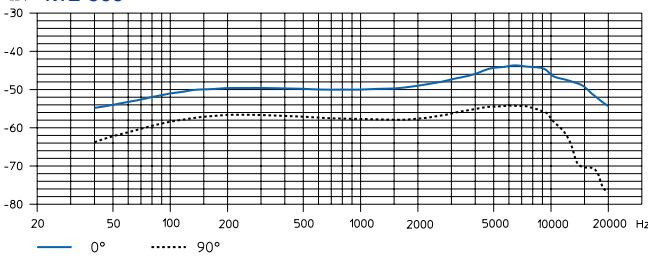

Microfonen / microfoonmodules - frequentie-ingangen

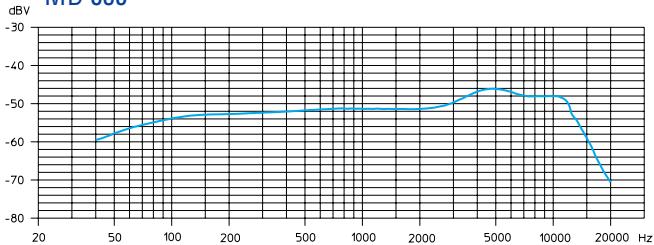

MD 835

ME 2

MD 845

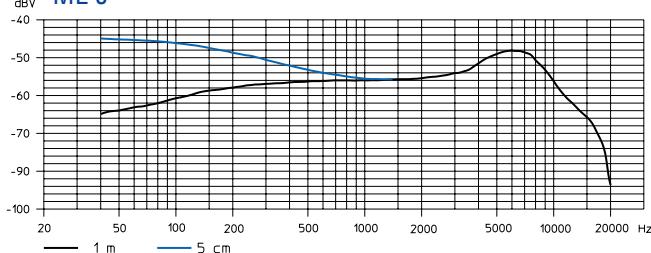

ME 3

ME 865

ME 4

Accessoires

MD 835 Microfoo nodule voor SKM 100, dynamisch, karakteristiek: hier

MD 845 Microfooonmodule voor SKM 100, dynamisch, karakteristiek: supernier

ME 865 Microfoo nodule voor SKM 100, condensator, karakteristiek: supernier

MZW1 Ploppak voor SKM 100

MZQ1 Microfoonclip voor SKM 100

ME 2 Ospeldbare microfoon voor SK 100, condensator, omnidirectionaal

ME 4 Ospeldbare microfoon voor SK 100, condensator, karakteristiek: hier

ME 3 Ospeldbare microfoon voor SK 100, condensator, karakteristiek: supernier

Cl 1 Instrumentenkabel voor SK 100, met 6,3mm chassisdeel

CL2 LINE-kabel voor SK 100, met 3-polige XLR-connector, female

GA1 Rack-adapter voor EM 100,
voor inbouw in 19"-rack: twee EM 100/ASP 1 of een EM 100/ASP 1 met AM 1

AM1 Rack-adapter voor frontmontage van de antennes

A 1031-U UHF-antenne passief, omnidirectionaal, voor montage op een statief

AB 1-A UHF-antennebooster 518 - 550 MHz

AB1-B 10 dBversterking 630-662MHz

AB 1-C voor het gebruik van ASP 1 740 - 772 MHz

AB 1-D 790-822 MHz

AB1-E 838-870MHz

GZL 1019-A1/5/10 Antennekabel,BNC-aansluiting 1m / 5m / 10m

ASP 1 Antennesplitter 2 x 1:4, passief, voor aansluiting van vier EM 100 op twee A 1031-U/AB 1

NT 1 Vermogensvoeding met netstekker voor ASP 1

DC 1 DC-voedingsadapter voor de externe 12-V-DC-voeding van SK/EK 100 inplaats van 9-V-batterij
A 17-1 Helixantenne voor EK 100 518 - 662 MHz
A 17-2 voor het gecombineerde gebruik met camera 740 - 870MHz
CC1 Draagkoffer voor SET ew 100
