Type de produit	Système de micro sans fil
Marque	SENNHEISER
Modèle	EW 500-945 G3
Catégorie	Système de micro sans fil
Gamme de fréquences HF	516 - 865 MHz
Nombre de fréquences	1680
Présélections	32
Largeur de bande commutable	42 MHz
Compander	HDX
Réponse en fréquence	80 - 18000 Hz
Rapport signal/bruit	> 115 dB(A)
Distorsion harmonique totale	< 0,9 %
Connecteurs d'antenne	2 BNC, 50 Ohm
Niveau de sortie audio symétrique	XLR: +18 dBu max
Niveau de sortie audio asymétrique	Jack: +10 dBu max
Dimensions (Récepteur)	212 x 202 x 43 mm
Poids (Récepteur)	980 g
Puissance d'émission	10/30 mW
Principe du transducteur	dynamique
Autonomie (Émetteur)	> 8 h
Dimensions (Émetteur)	d= 50 mm, l= 265 mm
Poids (Émetteur)	450 g
Sensibilité audio	1,6 mV/Pa
Niveau maximal de pression sonore	154 dB(SPL) max.
Directivité	super-cardioïde
Alimentation	2 piles AA ou accu BA 2015 (optionnel)
Contenu de la boîte	1 récepteur EM 500 G3, 1 émetteur SKM 500-945 G3, 1 clip MZQ 1, 1 kit de montage en rack GA 3, 1 alimentation NT 2, 2 antennes, 2 piles AA, manuel utilisateur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les chocs.
Sécurité	Ne pas exposer à l'eau ni à des températures extrêmes. Utiliser uniquement les accessoires recommandés.
Pièces détachées et réparabilité	Contacter le service après-vente Sennheiser pour les pièces de rechange.

FOIRE AUX QUESTIONS - EW 500-945 G3 SENNHEISER

Comment allumer et éteindre l'émetteur ?

Pour allumer l'émetteur, maintenez enfoncé le bouton On/Off situé sur le côté du micro jusqu'à ce que l'affichage s'allume. Pour l'éteindre, maintenez le même bouton enfoncé jusqu'à ce que l'écran s'éteigne.

Quelle est l'autonomie des piles ?

Avec deux piles AA neuves, l'autonomie est supérieure à 8 heures. L'état de charge est visible sur l'écran de l'émetteur et également sur le récepteur via l'affichage à 4 segments.

Comment effectuer un scan automatique des fréquences libres ?

Sur le récepteur, accédez au menu Scan et lancez la recherche. Le récepteur parcourt les 1680 fréquences UHF et sélectionne les canaux libres. Vous pouvez ensuite synchroniser l'émetteur avec le canal choisi.

Comment synchroniser l'émetteur et le récepteur ?

Placez l'émetteur à proximité du récepteur. Sur le récepteur, sélectionnez Sync dans le menu. Les paramètres de fréquence sont transmis sans fil à l'émetteur. L'affichage confirme la synchronisation.

Comment recharger l'accu BA 2015 ?

L'accu BA 2015 peut être rechargé sans être retiré de l'émetteur grâce aux contacts extérieurs. Utilisez le chargeur adapté (optionnel) ou placez le micro directement sur le socle de charge prévu.

Que faire en cas de parasites ou d'interférences ?

Effectuez un nouveau scan des fréquences pour trouver un canal libre. Vérifiez aussi que le squelch pilot tone est activé pour couper les interférences HF lorsque l'émetteur est éteint.

Comment régler le niveau de sortie audio ?

Sur le récepteur, accédez au menu Audio Output. Vous pouvez ajuster le niveau symétrique (XLR) jusqu'à +18 dBu et le niveau asymétrique (Jack) jusqu'à +10 dBu. Utilisez les touches + et - pour modifier les valeurs.

Comment utiliser le mode Soundcheck ?

Le mode Soundcheck permet de vérifier le niveau audio en temps réel. Activez-le dans le menu du récepteur. Parlez dans le micro et observez les indicateurs de niveau pour ajuster le gain si nécessaire.

Quels accessoires sont compatibles ?

Ce système est compatible avec toute la gamme d'accessoires Evolution de Sennheiser, notamment les capsules de micro interchangeables, les supports de montage en rack, les chargeurs et les antennes directionnelles.

Comment nettoyer et entretenir le système ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier métallique. Évitez les solvants et l'eau. Rangez le système dans un endroit sec à l'abri de la poussière. Pour les piles, retirez-les si l'appareil n'est pas utilisé longtemps.

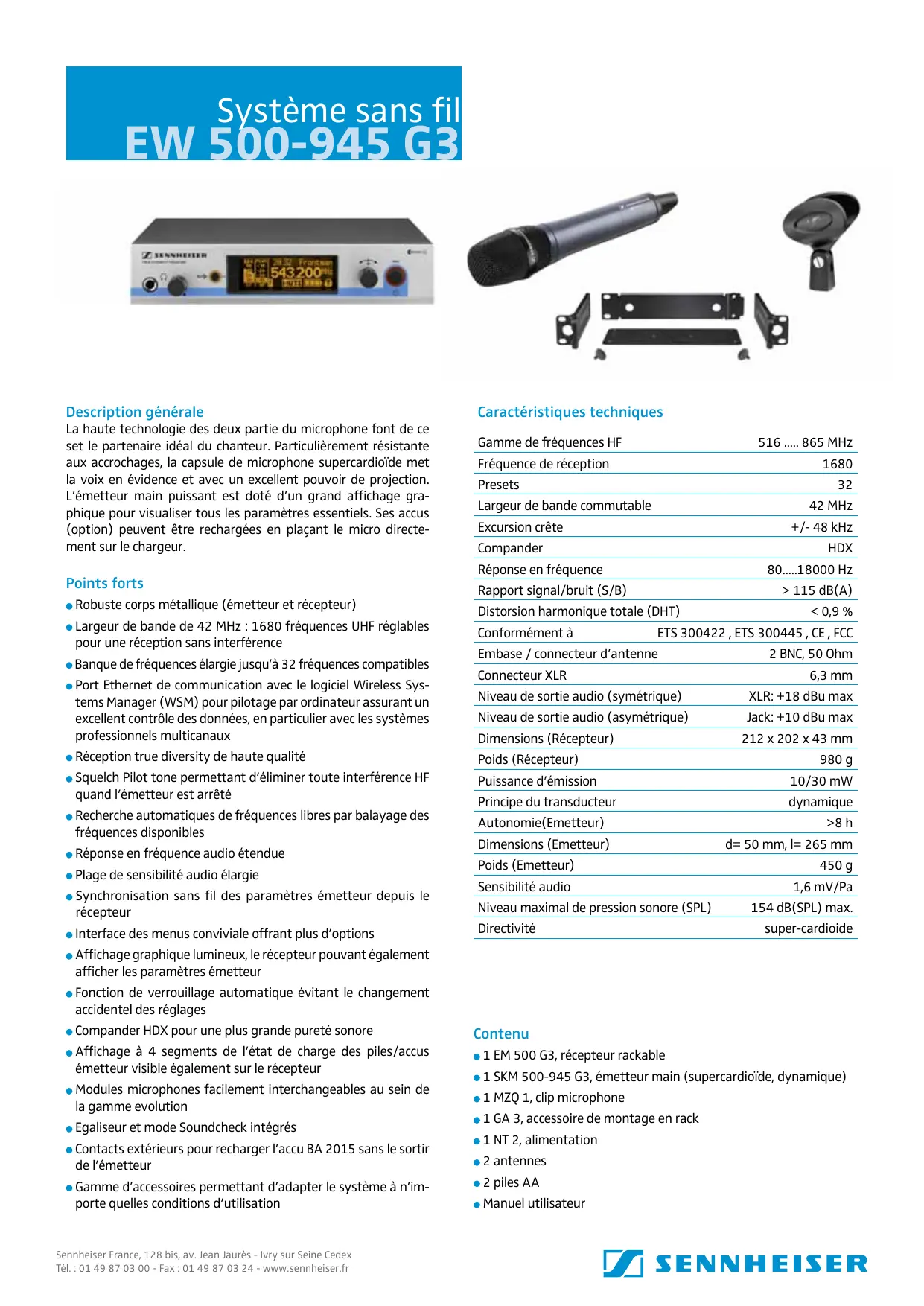

MODE D'EMPLOI EW 500-945 G3 SENNHEISER

Description générale

La haute technologie des deux parties du microphone fait de ce set le partenaire idéal du chanteur. Particulièrement résistante aux accrochages, la capsule de microphone supercardioïde met la voix en évidence avec un excellent pouvoir de projection. L'émetteur main puissant est doté d'un grand affichage graphique pour visualiser tous les paramètres essentiels. Ses accus (option) peuvent être rechargés en plaçant le micro directement sur le chargeur.

Points forts

• Robuste corps métallique (émetteur et récepteur). Largeur de bande de 42 MHz : 1680 fréquences UHF réglables pour une réception sans interférence.
• Banque de fréquences élargie jusqu'à 32 fréquences compatibles.
• Port Ethernet de communication avec le logiciel Wireless Systems Manager (WSM) pour pilotage par ordinateur, assurant un excellent contrôle des données, en particulier avec les systèmes professionnels multicanaux. Réception true diversity de haute qualité.
• Squelch Pilot tone permettant d'éliminer toute interférence HF quand l'émetteur est arrêté.
• Recherche automatique de fréquences libres par balayage des fréquences disponibles.
• Réponse en fréquence audio étendue
• Plage de sensibilité audio élargie. Synchronisation sans fil des paramètres de l'émetteur depuis le récepteur.
• Interface des menus conviviale offrant plus d'options.
• Affichage graphique lumineux, le récepteur pouvant également afficher les paramètres de l'émetteur.
• Fonction de verrouillage automatique évitant le changement accidentel des réglages.
• Compander HDX pour une plus grande pureté sonore
• Affichage à 4 segments de l'état de charge des piles/accus de l'émetteur, visible également sur le récepteur.
• Modules microphones facilement interchangeables au sein de la gamme Evolution.
• Égaliseur et mode Soundcheck intégrés
• Contacts extérieurs pour recharger l'accu BA 2015 sans le sortir de l'émetteur.
• Gamme d'accessoires permettant d'adapter le système à n'importe quelles conditions d'utilisation.

Caractéristiques techniques

Gamage de fréquences HF	516 .... 865 MHz
Fréquence de réception	1680
Presents	32
Largeur de bande commutable	42 MHz
Excursion créète	+/- 48 kHz
Compander	HDX
Réponse en fréquence	80......18000 Hz
Rapport signal/bruit (S/B)	> 115 dB(A)
Distorsion harmonique totale (DHT)	< 0,9 %
Conformément à ETS 300422 , ETS 300445 , CE , FCC
Embase / connecteur d'antenne	2 BNC, 50 Ohm
Connecteur XLR	6,3 mm
Niveau de sortie audio (symétrique)	XLR: +18 dBu max
Niveau de sortie audio (asymétrique)	Jack: +10 dBu max
Dimensions (Récepteur)	212 x 202 x 43 mm
Poids (Récepteur)	980 g
Puisance d'émission	10/30 mW
Prinipe du transducteur	dynamique
Autonomie(Emetteur)	>8 h
Dimensions (Emetteur)	d= 50 mm, l= 265 mm
Poids (Emetteur)	450 g
Sensibilité audio	1,6 mV/Pa
Niveau maximal de pression sonore (SPL)	154 dB(SPL) max.
Directivité	super-cardioide

Contenu

• 1 EM 500 G3, récepteur rackable. 1 SKM 500-945 G3, émetteur main (supercardiode, dynamique).
• 1 MZQ 1, clip microphone 1 GA 3, accessoire de montage en rack
• 1 NT 2, alimentation 2 antennes 2 piles AA
• Manuel utilisateur
