Type de produit	Système de micro sans fil UHF
Marque & Modèle	SENNHEISER EW 352 G3
Gamme de fréquences HF	516 à 865 MHz (selon version)
Nombre de fréquences	1680 présélections réglables
Largeur de bande	42 MHz
Présélections de fréquences	24 banques compatibles
Réception	True diversity de haute qualité
Compander	HDX pour une pureté sonore accrue
Réponse en fréquence audio	80 – 18 000 Hz
Rapport signal/bruit	Supérieur à 115 dB(A)
Distorsion harmonique totale	Inférieure à 0,9 %
Connecteurs d'antenne	2 BNC, 50 Ω
Sorties audio	XLR (sym.) +18 dBu max, Jack 6,3 mm (asym.) +12 dBu max
Dimensions du récepteur	212 x 202 x 43 mm
Poids du récepteur	980 g
Dimensions de l'émetteur	82 x 64 x 24 mm
Poids de l'émetteur	Environ 160 g
Puissance d'émission	10 / 30 mW sélectionnable
Autonomie de l'émetteur	Plus de 8 heures (piles AA)
Microphone fourni	ME 3-ew, serre-tête cardioïde (principe électret)
Fonctions principales	Recherche auto. de fréquences libres, synchronisation sans fil, affichage graphique, verrouillage auto., égaliseur, mode Soundcheck, contrôle Ethernet via WSM
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Utiliser uniquement les accessoires recommandés. Confier toute réparation à un personnel qualifié.
Pièces détachées et réparabilité	Piles AA rechargeables (BA 2015), antennes, alimentation NT 2. Pour réparation, contacter un centre agréé Sennheiser.

FOIRE AUX QUESTIONS - EW 352 G3 SENNHEISER

Comment synchroniser l'émetteur avec le récepteur ?

Placez l'émetteur près du récepteur et activez la fonction de synchronisation sans fil sur le récepteur. Les paramètres de fréquence sont transférés automatiquement.

Comment rechercher des fréquences libres automatiquement ?

Utilisez la fonction de scan automatique du récepteur. Il balaie les 1680 fréquences et sélectionne celles sans interférence.

Quelle est l'autonomie des piles de l'émetteur ?

L'émetteur fonctionne plus de 8 heures avec des piles AA neuves. Le niveau de charge est visible sur l'écran du récepteur.

Quelle est la portée du système EW 352 G3 ?

La portée peut atteindre environ 100 mètres en champ libre, selon les conditions environnementales et les obstacles.

Puis-je utiliser d'autres microphones avec cet émetteur ?

Oui, l'émetteur de poche SK 300 G3 accepte les microphones avec connecteur à 3 broches (par ex. ME 2, ME 4). Assurez-vous de la compatibilité.

Comment monter le récepteur en rack ?

Utilisez l'accessoire GA 3 fourni pour fixer le récepteur dans un rack 19 pouces standard. Installez-le avec les vis appropriées.

Que faire en cas d'interférences ou de bruit ?

Activez le squelch pilot tone, effectuez un nouveau scan de fréquences libres, et vérifiez que l'émetteur et le récepteur sont sur la même fréquence.

Comment régler l'égaliseur et le mode Soundcheck ?

Accédez au menu du récepteur, sélectionnez l'option Égaliseur pour ajuster les bandes de fréquences. Le mode Soundcheck permet de tester le niveau audio avant la représentation.

Le système est-il compatible avec le logiciel Wireless Systems Manager ?

Oui, via le port Ethernet du récepteur. Le logiciel WSM permet de gérer et surveiller plusieurs systèmes à distance.

Comment nettoyer le microphone serre-tête ?

Retirez la mousse anti-vent et nettoyez-la avec un savon doux. Essuyez le corps du micro avec un chiffon légèrement humide. Évitez tout contact avec les liquides.

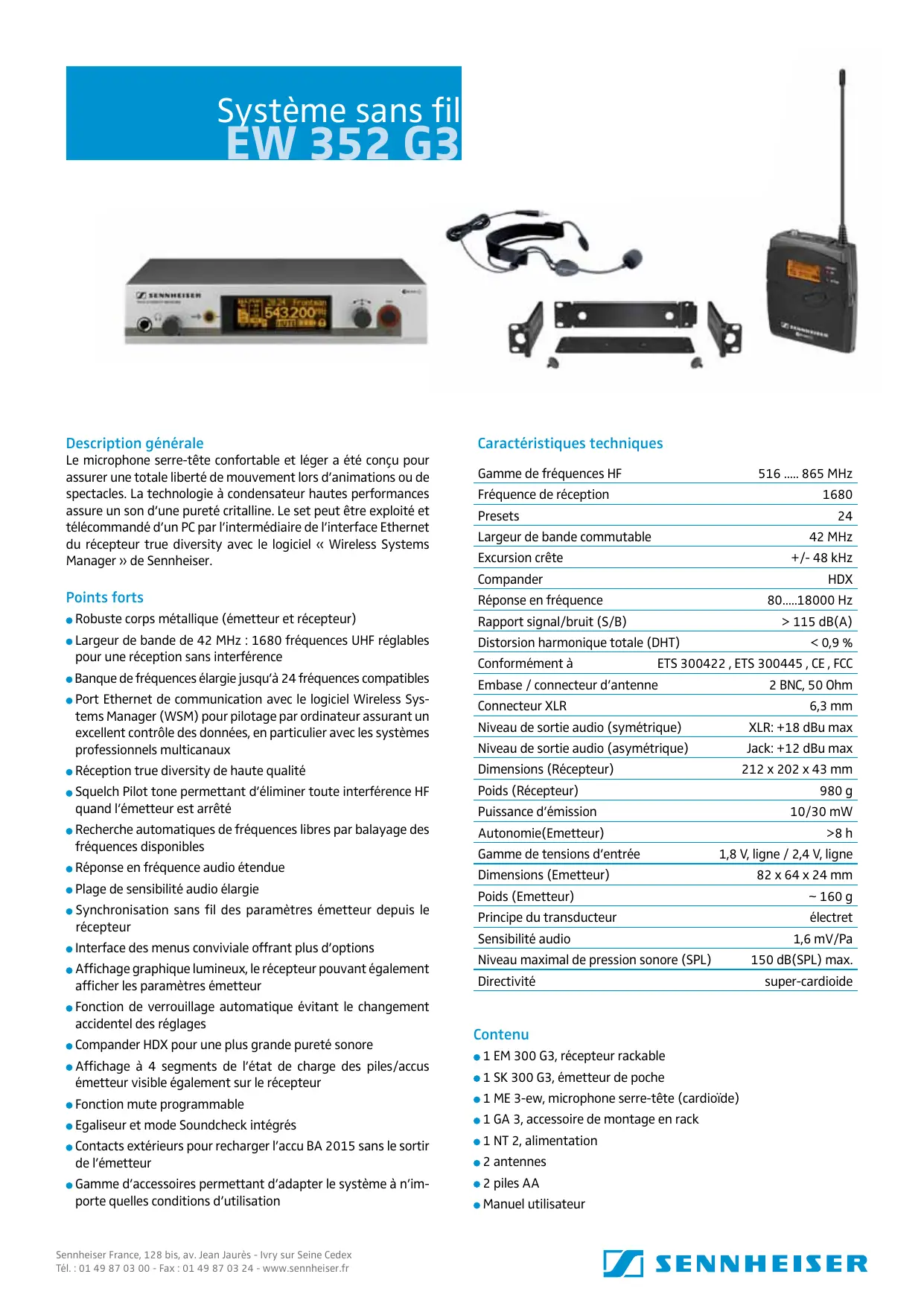

MODE D'EMPLOI EW 352 G3 SENNHEISER

Description générale

Le microphone serre-tête confortable et léger a été conçu pour assurer une totale liberté de mouvement lors d'annulations ou de spectacles. La technologie à condensateur hautes performances assure un son d'une pureté cristalline. Le set peut être exploité et télécommandé d'un PC par l'intermédiaire de l'interface Ethernet du récepteur true diversity avec le logiciel « Wireless Systems Manager » de Sennheiser.

Points forts

• Robuste corps métallique (émetteur et récepteur) Largeur de bande de 42 MHz : 1680 fréquences UHF réglables pour une réception sans interférence
• Banque de fréquences élargie jusqu'à 24 fréquences compatibles
• Port Ethernet de communication avec le logiciel Wireless Systems Manager (WSM) pour pilote par ordinateur assurant un excellent contrôle des données, en particulier avec les systèmes professionnels multicanaux
• Réception true diversity de haute qualité
• Squelch Pilot tone permettant d'éliminer toute interférence HF quand l'émetteur est arrêté
• Recherche automatique de fréquences libres par balayage des fréquences disponibles
• Réponse en fréquence audio étendue
• Plage de sensibilité audio élargie Synchronisation sans fil des paramètres émetteur depuis le récepteur
• Interface des menus conviviale offrant plus d'options
• Affichage graphique lumineux, le récepteur pouvant également afficher les paramètres émetteur
• Fonction de verrouillage automatique évitant le changement accidentel des réglages
• Compander HDX pour une plus grande pureté sonore
• Affichage à 4 segments de l'état de charge des piles/accus émetteur visible également sur le récepteur
• Fonction mute programmable
• Égaliseur et mode Soundcheck intégrés
• Contacts extérieurs pour recharger l'accu BA 2015 sans le sortir de l'émetteur
• Gamme d'accessoires permettant d'adapter le système à n'importe quelles conditions d'utilisation

Caractéristiques techniques

Groupe de fréquences HF
	516 .... 865 MHz
Fréquence de réception	1680
Presetts	24
Largeur de bande commutable	42 MHz
Excursion créée	+/- 48 kHz
Compander	HDX
Réponse en fréquence	80......18000 Hz
Rapport signal/bruit (S/B)	> 115 dB(A)
Distorsion harmonique totale (DHT)	< 0,9 %
Conformément à ETS 300422 , ETS 300445 , CE , FCC
Embase / connecteur d'antenne	2 BNC, 50 Ohm
Connecteur XLR	6,3 mm
Niveau de sortie audio (symétrique)	XLR: +18 dBu max
Niveau de sortie audio (asymétrique)	Jack: +12 dBu max
Dimensions (Récepteur)	212 x 202 x 43 mm
Poids (Récepteur)	980 g
Puisance d'émission	10/30 mW
Autonomie(Emetteur)	>8 h
Groupe de tensions d'entrée	1,8 V, ligne / 2,4 V, ligne
Dimensions (Emetteur)	82 x 64 x 24 mm
Poids (Emetteur)	~ 160 g
Principe du transducteur	électret
Sensibilité audio	1,6 mV/Pa
Niveau maximal de pression sonore (SPL)	150 dB(SPL) max.
Directivité	super-cardioide

Contenu

1 EM 300 G3, récepteur rackable 1 SK 300 G3, émetteur de poche 1 ME 3-ew, microphone serre-tête (cardioide) 1 GA 3, accessoire de montage en rack 1 NT 2, alimentation 2 antennes 2 piles AA - Manuel utilisateur
