Type de produit	Système de micro sans fil UHF
Marque	SENNHEISER
Modèle	FREEPORT FP 72
Gamme de fréquences	UHF (bande commutable)
Nombre de fréquences commutables	4
Largeur de bande commutable	2 MHz
Réponse en fréquence	80 Hz – 16 kHz
Rapport signal/bruit	95 dB(A)
Distorsion harmonique totale	< 1 %
Niveau de sortie audio (asymétrique)	Jack, +10 dBu
Niveau de sortie audio (symétrique)	XLR, +16 dBu
Alimentation du récepteur	12 VDC (adaptateur secteur fourni)
Alimentation de l'émetteur	Pile 9V PP3
Dimensions du récepteur	35 x 213 x 98 mm
Poids du récepteur	570 g
Dimensions de l'émetteur	60 x 100 x 30 mm (avec clip)
Poids de l'émetteur	90 g
Puissance d'émission	10 mW
Autonomie de l'émetteur	10 heures (avec pile alcaline 9V)
Contenu de la boîte	1 émetteur de poche SK 2, 1 récepteur Diversity EM 1, 1 câble jack, 1 alimentation secteur
Fonctions principales	Technologie Diversity, réglage de Squelch, processeur de dynamique, boîtier métallique robuste
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ni de solvants. Protéger de l'humidité et des températures extrêmes.
Sécurité	Utiliser uniquement l'alimentation fournie. Ne pas ouvrir l'appareil. Tenir hors de portée des enfants. Respecter la polarité de la pile.

FOIRE AUX QUESTIONS - FREEPORT FP 72 SENNHEISER

Quelles sont les fréquences disponibles sur le FREEPORT FP 72 ?

Le système offre 4 fréquences UHF commutables sur une largeur de bande de 2 MHz. Consultez la notice pour les fréquences exactes selon votre variante régionale.

Comment changer la pile de l'émetteur de poche ?

Ouvrez le compartiment à pile situé au dos de l'émetteur. Insérez une pile 9V PP3 en respectant la polarité. Refermez le compartiment. L'autonomie est d'environ 10 heures.

Que faire en cas d'interférences ou de bruits parasites ?

Réglez le niveau de Squelch sur le récepteur pour supprimer les bruits de fond. Changez de fréquence parmi les 4 disponibles. Assurez-vous que l'émetteur et le récepteur sont sur la même fréquence.

Comment brancher le récepteur à un amplificateur ou une table de mixage ?

Utilisez la sortie jack asymétrique (+10 dBu) pour une connexion standard, ou la sortie XLR symétrique (+16 dBu) pour une meilleure qualité. Branchez le câble approprié à l'entrée de votre équipement.

Quelle est la portée du système FREEPORT FP 72 ?

La portée typique est de jusqu'à 75 mètres en champ libre, selon les conditions environnantes. La technologie Diversity améliore la réception en cas d'obstacles.

Puis-je utiliser l'émetteur avec un micro-cravate ou un casque ?

Oui, l'émetteur de poche dispose d'une entrée jack compatible avec la plupart des micros cravate ou casques avec connecteur jack 3,5 mm. Assurez-vous que le micro est adapté à l'alimentation fantôme (non fournie).

Comment nettoyer et entretenir le système ?

Utilisez un chiffon doux et sec pour nettoyer les boîtiers. Évitez l'humidité, la poussière et les températures extrêmes. Rangez l'émetteur et le récepteur dans leur emballage d'origine.

Que faire si le récepteur ne s'allume pas ?

Vérifiez que l'alimentation secteur est correctement branchée au récepteur et à la prise murale. Si le problème persiste, testez avec une autre prise. L'alimentation fournie délivre du 12 VDC.

Le système est-il compatible avec d'autres marques de micros ?

Le récepteur et l'émetteur sont conçus pour fonctionner ensemble. L'émetteur peut être utilisé avec n'importe quel micro à condition qu'il soit câblé en jack et que l'impédance soit adaptée. Cependant, pour une qualité optimale, utilisez les accessoires Sennheiser.

Comment régler le niveau de sortie audio ?

Le récepteur ne dispose pas de réglage de volume intégré. Ajustez le volume sur votre amplificateur ou table de mixage. Les niveaux de sortie sont fixes : +10 dBu en jack et +16 dBu en XLR.

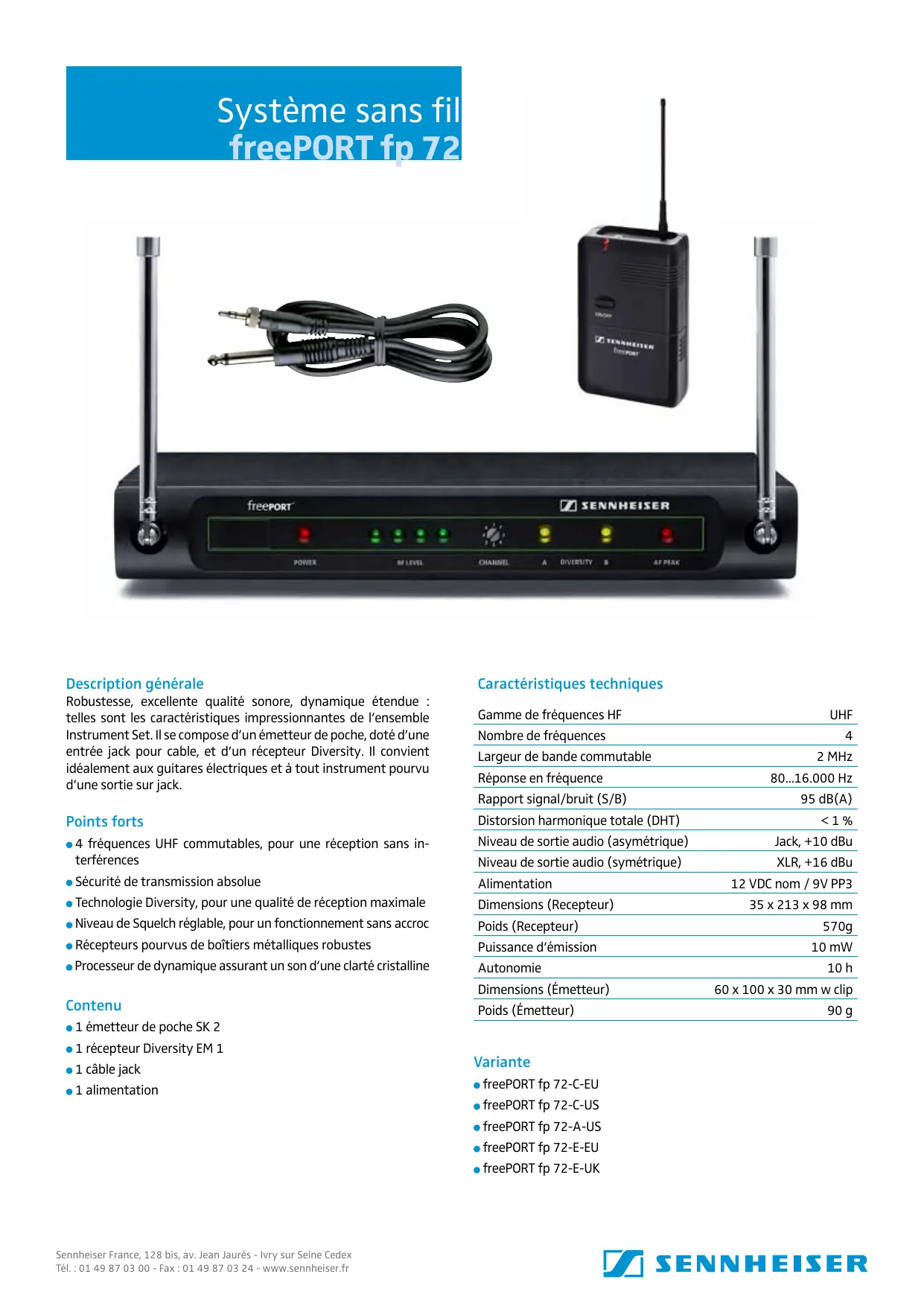

MODE D'EMPLOI FREEPORT FP 72 SENNHEISER

Description générale

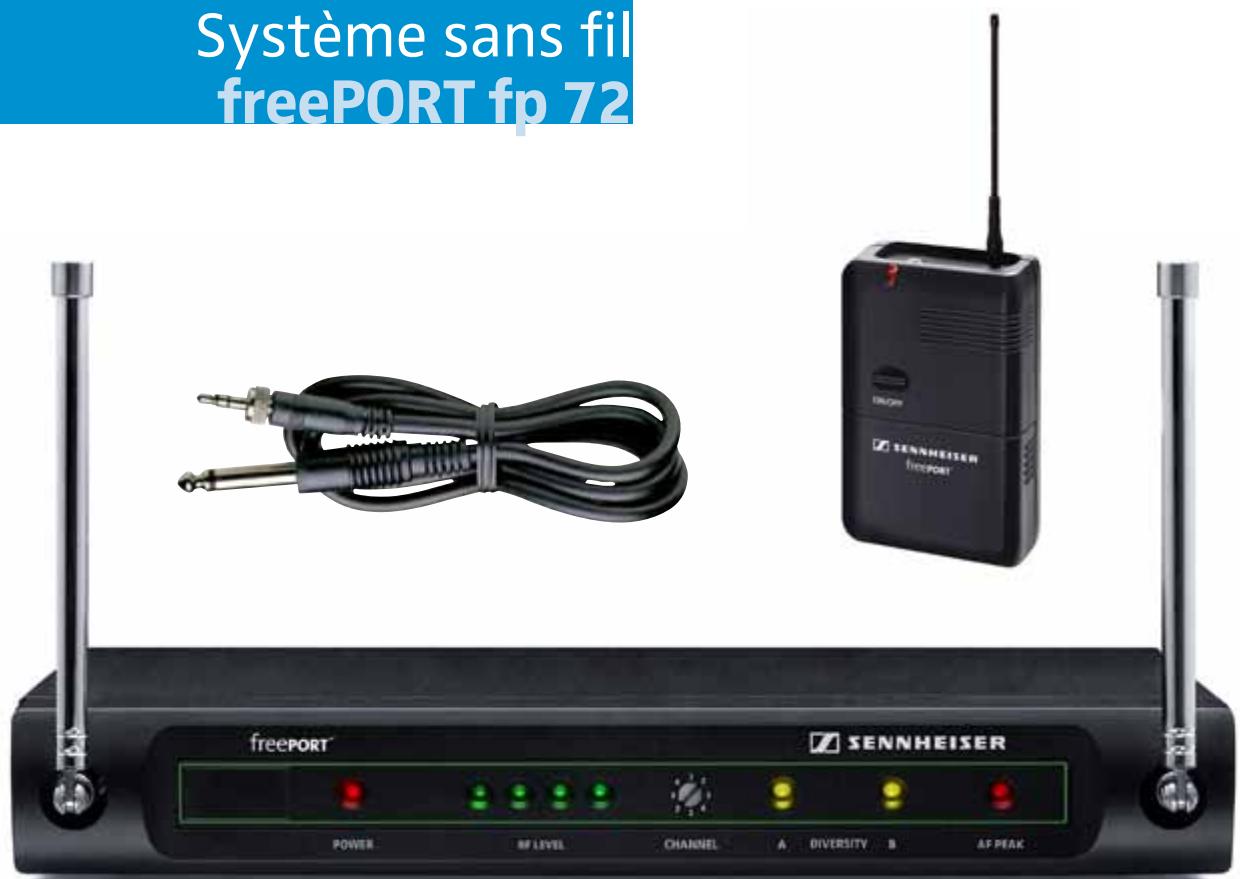

Robustesse, excellente qualité sonore, dynamique étendue : telles sont les caractéristiques impressionnantes de l'ensemble Instrument Set. Il se compose d'un émetteur de poche, doté d'une entrée jack pour câble, et d'un récepteur Diversity. Il convient idéalement aux guitares électriques et à tout instrument pourvu d'une sortie sur jack.

Points forts

• 4 fréquences UHF commutables, pour une réception sans interférences
• Sécurité de transmission absolue
• Technologie Diversity, pour une qualité de réception maximale
• Niveau de Squelch réglable, pour un fonctionnement sans accroc Récepteurs pourvus de boîtiers métalliques robustes
• Processeur de dynamique assurant un son d'une clarté cristalline

Contenu

1 émetteur de poche SK 2 1 récepteur Diversity EM 1 1 câble jack 1 alimentation

\section*{Caractéristiques techniques}

Gamage de fréquences HF	UHF
Nombre de fréquences	4
Largeur de bande commutable	2 MHz
Réponse en fréquence	80...16.000 Hz
Rapport signal/bruit (S/B)	95 dB(A)
Distorsion harmonique totale (DHT)	< 1 %
Niveau de sortie audio (asymétrique)	Jack, +10 dBu
Niveau de sortie audio (symétrique)	XLR, +16 dBu
Alimentation	12 VDC nom / 9V PP3
Dimensions (Recepteur)	35 x 213 x 98 mm
Poids (Recepteur)	570g
Puisance d'émission	10 mW
Autonomie	10 h
Dimensions (Émetteur)	60 x 100 x 30 mm w clip
Poids (Émetteur)	90 g

Variante

freePORT fp 72-C-EU - freePORT fp 72-C-US - freePORT fp 72-A-US - freePORT fp 72-E-EU - freePORT fp 72-E-UK
