MODE D'EMPLOI PS-221 TH MAKITA

Lire attentivement ce manuel avant la première mise en service et observer absolument les prescriptions de sécurité ! C'est pourquoi ces nacelles ne peuvent être manipulées que par des opérateurs ayant reçu une formation complémentaire pour travailler en nacelle ou pour utiliser la technique de la descente en rappel ! Garder avec soin le manuel des instructions d'emploi !

Vous rencontrerez les symboles suivants sur l'appareil et dans les instructions d'emploi :

Merci d'avoir acheté un produit Dolmar !

Toutes nos félicitations pour avoir choisi une tronçonneuse DOLMAR ! Nous sommes convaincus que cet outil moderne saura vous satisfaire.

La PS-220 TH/PS-221 TH/PS-222 TH (Tophandle) est une tronçonneuse très légère et maniable équipée d'une poignée sur le dessus. Ce modèle a été conçu spécialement pour la chirurgie arboricole et le traitement des arbres. Seules les personnes ayant reçu une formation en travail sur des plates-formes élevées (nacelles élévatrices, appareils élévateurs) ou sur des plates-formes montées sur échelles, ou qui ont appris les techniques de l'escalade des arbres avec des cordes sont autorisées à utiliser cette tronçonneuse.

Le graissage automatique de la chaîne avec une pompe à huile à débit réglable et l'allumage électronique sans entretien assurent un fonctionnement sans heurts, tandis que le système anti-vibration, ainsi que les poignées et commandes ergonomiques, assurent une utilisation plus facile, plus sûre et moins fatigante.

La PS-220 TH/PS-221 TH/PS-222 TH est équipée des dispositifs de sécurité les plus récents, conformes à toutes les normes de sécurité allemandes et internationales.

Ceux-ci comprennent un protège-main aux deux poignées, un dispositif de protection de la poignée, un attrape-chaîne, une chaîne de sécurité et un frein de chaîne. Le frein de chaîne peut être activé manuellement, mais il s'active aussi de lui-même par inertie en cas de choc en retour.

Afin d'assurer le bon fonctionnement et d'obtenir un rendement optimal de votre nouvelle tronçonneuse, ainsi que par mesure de sécurité personnelle, vous devez lire entièrement le présent manuel d'instructions avant de commencer son utilisation. Veuillez prêter une attention particulière au respect de toutes les consignes de sécurité ! L'ignorance de ces consignes peut entraîner une blessure grave ou un décès !

Déclaration de conformité européenne

Les signataires, Shigeharu Kominami et Rainer Bergfeld, tels qu'autorisés, déclarent que les appareils DOLMAR,

Type 023 Certificat d'essai de prototype de l'U.E., No PS-220 TH/PS-221 TH/PS-222 TH M6 04 10 24243 059

fabriqués par Makita Corporation, 3-11-8, Sumiyoshi-cho, Anjo, Aichi, Japan, répondent aux exigences fondamentales en matière de sécurité et de santé des directives applicables de l'U. E. :

Directive U. E. CEM 89/336/CEE (modifiée par 91/263/CEE, 92/31/CEE et 93/68/CEE),

Émission sonore 2000/14/CE.

Les principales normes appliquées pour répondre aux exigences des directives U.E. ci-dessus ont été : EN 14982, EN ISO 11681-2, EN 61000-4-2, EN 61000-4-3, CISPR 12.

La procédure d'évaluation de la conformité à la directive 2000/14/CE a été exécutée selon l'Annexe V. Le niveau sonore mesuré (Lwa) est de 106 dB(A). Le niveau sonore garanti (Ld) est de 107 dB(A).

L'examen CE de type 98/37/CE a été exécuté par : TÜV Product Service GmbH, Zertifizierstelle, Ridlerstr. 31, D-80339 Munich.

Hamburg, 2004

Pour DOLMAR GmbH

Shigeharu Kominami Président directeur

Rainer Bergfeld Président directeur

Table des matières

Déclaration de conformité européenne 23

Emballge 23

Consignes de sécurité

Consignes générales

Dispositifs de protection 24

Carburants / Remplissage 24

Mise en marche

Choc en retard 25

Comportement et méthode de travail 25

Transport et rangement 25

Maintenance 25

Premiers secours

Données techniques 26

Désignation des pièces 27

Mise en marche

Montage du guide-chaîne et de la chaîne 27

Pour tendre la chaîne 27

Frein de chaîne 27

Carburants / Remplissage 27-28

Dosage du graissage de la chaîne 28

Vérification du graissage de la chaîne

Démarrage du moteur 28

Démarrage à froid 28

Démarrage à chaud

Arrêt du moteur 29

Vérification du frein de chaîne 29

Réglage du carburateur 29

Entretien

Affûtage de la chaîne 29

Nettoyage du guide-chaîne, graissage du pignon de renvoi.

Remplacement de la chaîne 29

Remplacement de la crépine d'aspiration 29

Nettoyage du filtre à air 29

Remplacement de la bougie d'allumage 29

Nettoyage du silencieux 30

Nettoyage de l'intérieur du cylindre 30

Instructions d'entretien périodique 30

Service après-vente, pièces de rechange et garantie 30

Dépannage 31

Emballage

Votre tronçonneuse DOLMAR est livrée dans un emballage de protection en carton pour éviter tout dommage dû au transport.

Le carton étant une matière première de base, il est recyclable ou approprié pour le recyclage (réutilisation des vieux papiers).

Attention :

ATTENTION : Cette tronçonneuse est conçue spécialement pour le traitement des arbres et la chirurgie arboricole. Tout travail effectué avec cette tronçonneuse doit l'être exclusivement par des personnes ayant reçu une formation adéquate. Lisez la documentation, respectez les procédures et suivez les recommandations de votre association professionnelle. Autrement, le risque d'accident est très élevé ! Pour scier dans les arbres, nous conseillons l'utilisation d'une plateforme élevée (nacelle élévatrice, appareil élévateur). Le travail avec la technique de descente est extrêmement dangereux et requiert une formation spéciale ! L'utilisateur doit être initié aux dispositifs de sécurité et familier avec ces derniers, ainsi qu'aux techniques de travail et d'escalade dans les arbres ! Utilisez uniquement des sangles, cordes et mousquetons adaptés pour travailler dans les arbres. Utilisez toujours des dispositifs de retenue pour vous-même et pour la tronçonneuse !

Consignes générales (Fig. 1 et 2)

Pour assurer une utilisation correcte, l'utilisateur doit lire le manuel d'instructions afin de se familiariser avec les caractéristiques de la tronçonneuse. Les utilisateurs mal informés ne sachant pas manipuler correctement l'outil représentent un danger pour eux-mêmes et pour les autres personnes à proximité. - Ne prêtez cette tronçonneuse qu'aux personnes ayant reçu une formation et ayant déjà utilisé des tronçonneuses pour chirurgie arboricole. Vous devez toujours leur remettre le manuel d'instructions. - Ne laissez pas les enfants et les jeunes âgés de moins de 18 ans utiliser la tronçonneuse. Les personnes âgées de 16 ans ou plus peuvent toutfois utiliser la tronçonneuse dans le cadre d'une formation reçue sous la supervision d'un instructeur qualifié. - Soyez toujours très prudent et concentré sur votre travail lorsque vous utilisez une tronçonneuse. - N'utilisez la tronçonneuse que lorsque vous êtes en bonne condition physique. La fatigue entraîne une baisse de la concentration. Soyez tout particulièrement prudent à la fin de votre journée de travail. Effectuez tout travail avec calme et prudence. L'utilisateur doit assumer ses responsabilités face aux autres personnes qui travaillent avec lui. - Ne travaillez jamais alors que vous êtes sous l'effet de l'alcool, d'une drogue ou d'un médicament. - Vous devez avoir un extincteur à portée de la main si vous travaillez là où la végétation est très inflammable ou lorsqu'il n'a pas plu depuis longtemps (il y a risque d'incendie).

Dispositifs de protection (Fig. 3 et 4)

• Pour éviter toute blessure à la tête, aux yeux, aux mains ou aux pieds, ainsi que pour protéger l'ouïe, les d qui suivent doivent être portés pendant l'utilisation de la tronçonneuse :
• Vous devez porter des vêtements ajustés, c'est-à-dire qui s'ajustent bien au corps sans toutefois gêner les mouvements. Ne portez aucun bijou ni vêtement pouvant s'enchevêtrer dans les buissons ou arbustes. Si vous avez les cheveux longs, portez toujours un filet de protection.
• Tout travail effectué avec la tronçonneuse nécessite le port d'un casque de protection. Le casque de protection (1) doit être vérifié régulièrement pour s'assurer qu'il n'est pas endommagé, et il faut le remplacer au moins une fois tous les 5 ans. Portez uniquement les casques de protection homologués.
• La visière (2) du casque de protection (ou les lunettes de sécurité) assure une protection contre la sciure de bois et les copeaux. Pour éviter toute blessure aux yeux, vous devez toujours porter des lunettes de sécurité ou une visière lorsque vous utilisez la tronçonneuse.
• Portez des dispositifs de protection contre le bruit adéquats (cache-oreilles (3), bouchons d'oreilles, etc.).
• La veste de sécurité (4) comporte ège l'utilisateur contre les coupures. Elle doit toujours être portée lors des travaux sur des plateformes élevées (nacelles élévatrices, appareils élévateurs) ou sur des plates-formes montées sur échelles, ou lorsque vous grimpez à l'aide de cordes.
• Le renforcement de protection et la salopette (5) comportent 22 couches de nylon et protègent contre les coupures. Leur utilisation est fortement conseillée.
• Des gants de travail (6) en cuir épais font partie des dispositifs prescrits et doivent toujours être portés p çonneuse.
• P çonneuse, des souliers de sécurité ou des bottes de sécurité (7) à semelle antidérapante, embout de sécurité et protège-jambe doivent toujours être portés. Les souliers de sécurité munis d'une couche protectrice offrent une protection contre les coupures et assurent une assise sûre. Pour les travaux effectués dans les arbres, les bottes de sécurité doivent être appropriées aux techniques d'escalade utilisées.

Carburants / Remplissage

• Arrêtez le moteur de la tronçonneuse avant de refaire le plein.
• Évitez de fumer et de travailler près d'un feu à découvert (Fig. 5).
• Laissez le moteur de la tronçonneuse refroidir avant de refaire le plein.
• Les carburants peuvent contenir des substances dissolvantes. Les yeux et la peau ne doivent pas entrer en contact avec les produits à base d'huile minérale. Portez toujours des gants de travail lorsque vous refaites le plein. Changez souvent de vêtements protecteurs et nettoyez-les régulièrement. Évitez de respirer les vapeurs de carburant.
• Prenez garde de renverser du carburant ou de l'huile à chaîne. Si vous renversez du carburant ou de l'huile, nettoyez immédiatement la tronçonneuse. Le carburant ne doit pas entrer en contact avec les vêtements. Changez immédiatement de vêtements s'ils entrent en contact avec le carburant.
• Assurez-vous que ni le carburant ni l'huile à chaîne ne pénètrent dans le sol (protection de l'environnement). Installez-vous sur une surface appropriée.
• Ne faites pas le plein dans un espace fermé. Les vapeurs de carburant s'accumuleraient près du sol (risque d'explosion).
• Assurez-vous de bien serrer le bouchon vissé des réservoirs de carburant et d'huile.
• Éloignez-vous de l'endroit où vous avez fait le plein (d'au moins 3 mètres) avant de démarrer le moteur (Fig. 6).
• Il n'est pas possible de stocker le carburant indéfiniment. Achetez uniquement la quantité que vous prévoyez d'utiliser rapidement.
• Utilisez exclusivement des contenants homologués et portant les indications nécessaires pour transporter et ranger le carburant et l'huile à chaîne. Ne laissez pas le carburant ou l'huile à chaîne à portée des enfants.

Mise en marche

• Ne travaillez pas seul. Quelqu'un doit se trouver à proximité en cas d'urgence. Assurez-vous qu'il n'y a personne (ni enfants ni adultes) dans la zone de travail de la tronçonneuse. Soyez également attentif à la présence éventuelle d'animaux dans la zone de travail (Fig. 7).
• Avant de commencer votre travail, vous devez vérifier la tronçonneuse pour vous assurer qu'elle fonctionne parfaitement et ne présente aucun danger, conformément aux prescriptions.

Vérifiez tout particulièrement que le frein de chaîne fonctionne bien, que le guide-chaîne est monté correctement, que la chaîne est bien affûtée et bien tendue, que le carter du pignon est solidement monté, que le levier à gaz se déplace facilement et que le verrou du levier à gaz fonctionne correctement, que les poignées sont propres et sèches, et que l'interrupteur d'alimentation fonctionne. - Ne mettez la tronçonneuse en marche qu'après l'avoir complètement assemblée. N'utilisez jamais la tronçonneuse avant qu'elle ne soit complètement assemblée. - Avant de mettre la tronçonneuse en marche, assurez-vous d'avoir une bonne assise. Pour mettre la tronçonneuse en marche, procédez uniquement de la façon décrite dans le présent manuel d'instructions (Fig. 8). Aucune autre méthode de mise en marche n'est permise. - Lors de sa mise en marche, la tronçonneuse doit être bien soutenue et saisie fermement. Le guide-chaîne et la chaîne ne doivent entrer en contact avec aucun objet. - Lorsque vous travaillez avec la tronçonneuse, saisissez-la toujours à deux mains. Saisissez la poignée arrière avec la main droite et la poignée tubulaire avec la main gauche. Saisissez les poignées fermement, avec les pouces faisant face aux doigts. Il est très dangereux de travailler d'une seule main, puisque vous risquez de perdre le contrôle de la tronçonneuse une fois la coupe achevée (risque de blessure élevé). De plus, il est impossible de contrôler un choc en retour à l'aide d'une seule main. - ATTENTION : Lorsque vous relâchez le levier à gaz, la chaîne continue de tourner un court moment (roue libre). - Assurez-vous de garder une bonne assise en tout temps. - Tenez la tronçonneuse de façon à ne pas respirer les gaz d'échappement. Ne travaillez pas dans une pièce fermée (danger d'empoisonnement). - Arrêtez immédiatement la tronçonneuse si vous notez un fonctionnement anormal. - Il faut éteindre le moteur avant de vérifier la tension de la chaîne, de la serrer, de la replacer ou de corriger ses défauts de fonctionnement (Fig. 9). - Si le dispositif de sciage frappe contre des cailloux, clous ou autres objets durs, éteignez immédiatement le moteur et vérifiez le dispositif de sciage. - Lorsque vous interrompez votre travail ou quittez la zone de travail, éteignez la tronçonneuse (Fig. 9) et déposez-la de sorte qu'elle ne présente un danger pour personne. - Ne posez pas la tronçonneuse sur de l'herbe sèche ou tout objet inflammable lorsqu'elle est très chaude. Le silencieux est alors très chaud (risque d'incendie). - ATTENTION : L'huile qui tombe de la chaîne ou du guide-chaîne après l'arrêt de la tronçonneuse pollue le sol. Installez-vous toujours sur une surface appropriée.

Choc en retard

• Des chocs en retard très dangereux peuvent se produire lorsqu'on travaille avec une tronçonneuse.
• Le choc en retard se produit lorsque la partie supérieure de l'extrémité du guide-chaîne touche du bois ou toute autre surface très dure (Fig. 10).
• Avant que la chaîne n'entame la pièce à couper, elle peut glisser sur le côté ou sautiller (attention : risque élevé de choc en retour).
• La tronçonneuse est alors brusquement éjectée vers l'utilisateur et devient hors de contrôle. Risque de blessure !

Pour éviter tout choc en retour, respectez les règles suivantes :

• Les coupes en plongée (qui consistent à attaquer le tronc ou la pièce de bois par le bout de la tronçonneuse) ne doivent être exécutées que par des personnes ayant reçu une formation spéciale.
• Surveillez toujours l'extrémité du guide-chaîne. Soyez prudent lorsque vous reprenez une coupe commencée plus tôt.
• La chaîne doit tourner avant que vous ne commenciez la coupe.
• Assurez-vous que la chaîne est toujours bien affûtée. Prêtez une attention particulière à la hauteur du limiteur de profondeur.
• Ne coupez jamais plusieurs branches à la fois. Assurez-vous que la tronçonneuse touche uniquement la branche que vous désirez couper.
• Lors de la découpe d'un tronc, prenez garde aux autres troncs à côté.

Comportement et méthode de travail

Utilisez la tronçonneuse uniquement lorsque les conditions d'éclairage et de visibilité sont bonnes. Prenez garde aux endroits glissants ou mouillés, ainsi qu'à la glace et à la neige (risque de glisser). Le risque de glisser est extrêmement élevé lorsque vous travaillez sur du bois fraîchement écorcé (ou sur l'écorce elle-même). - Ne travaillez jamais sur une surface instable. Assurez-vous qu'il n'y a aucun obstacle dans la zone de travail (risque de trébucher). Assurez-vous toujours d'avoir une bonne assise. - Ne sciez jamais plus haut que la hauteur de vos épaules (Fig. 11). - Ne sciez jamais sur une échelle (Fig. 11). - Ne montez jamais dans un arbre pour scier sans utiliser les systèmes de retenue adéquats pour vous-même et pour la tronçonneuse. Nous vous conseillons de toujours travailler sur une plate-forme élevée (nacelle élévatrice, appareil élévateur). - Ne travaillez pas en vous penchant trop vers l'avant. - Guidez la tronçonneuse de sorte qu'aucune partie de votre corps ne se trouve dans sa plage de pivotement (Fig. 12). - Utilisez la tronçonneuse uniquement pour scier le bois. - Évitez de toucher le sol avec la tronçonneuse tant qu'elle est en marche. - N'utilisez jamais la tronçonneuse pour soulever ou retirer des pièces de bois ou autres objets. - Retirez de la zone de travail tout corps étranger tel que sable, cailloux et clous. Les corps étrangers peuvent endommager le dispositif de sciage et causer un dangereux choc en retour. Lorsque vous sciez dans un tronc après l'avoir coupé, utilisez un support (chevalet de sciage, Fig. 13). N'utilisez pas le pied pour stabiliser la pièce à scier, et ne laissez personne la tenir ou la stabiliser. Fixez les pièces rondes pour les empêcher de tourner. - Pour le découpage, appliquez fermement la butée dentée du corps de la tronçonneuse contre le tronc avant de faire tourner la chaîne pour couper le tronc. Pour effectuer cette opération, soulevez la tronçonneuse par la poignée arrière et guidez-la à l'aide de la poignée tubulaire. La butée dentée du corps de la tronçonneuse sert alors de point de pivotement. Continuez en appuyant légèrement vers le bas sur la poignée tubulaire tout en faisant pivoter la tronçonneuse. Appliquez la butée dentée du corps de la tronçonneuse un peu plus à fond et soulevez à nouveau la poignée arrière. - Il est fortement conseillé que les coupes en plongée et les coupes longitudinales ne soient exécutées que par des personnes ayant reçu une formation spéciale (risque élevé de choc en retour). - Amorcez les coupes longitudinales avec l'angle le plus plat possible (Fig. 14). Soyez tout particulièrement prudent lorsque vous effectuez ce type de coupe, car la butée dentée n'a pas de prise. - La chaîne doit tourner lorsque vous retirez la tronçonneuse du bois. - Lorsque vous effectuez plusieurs coupes, vous devez relâcher le levier à gaz entre chacune des coupes. - Soyez prudent lorsque vous coupez du bois qui fendille. Les pièces de bois fendillées peuvent être attirées par le dispositif de sciage (risque de blessure). - Lors de la coupe avec le bord supérieur du guide-chaîne, la tronçonneuse risque d'être poussée vers l'utilisateur si la chaîne se coince. Pour cette raison, il est préférable d'utiliser le bord inférieur du guide-chaîne le plus souvent possible. La tronçonneuse sera alors poussée loin de vous et non tirée vers vous (Fig. 15). - Si le tronc est soumis à une tension (Fig. 16), coupez d'abord du côté où s'exerce la pression (A). Le découpage peut ensuite être exécuté du côté soumis à la tension (B). Vous évitez ainsi que le guide-chaîne ne se coince.

L'abattage et l'émondage doivent être effectués par des personnes ayant reçu une formation spéciale. Risque élevé de blessure !

• La tronçonneuse doit être appuyée contre le tronc lors de l'émondage. N'utilisez pas l'extrémité du guide-chaîne pour émonder (risque de rebond).
• Prenez garde aux branches tendues. Ne coupez pas par le bas les branches dégagées.
• Ne vous placez jamais debout sur un tronc tendu pour le couper.

Avant d'abattre un arbre, assurez-vous que

a) Seules les personnes impliquées dans l'abattage se trouvent dans la zone de travail. b) Chacun des travailleurs impliqués est assuré d'une voie de retraite sans obstacle (la retraite doit s'effectuer en diagonale derrière l'arbre, à un angle par rapport au point de chute prévu). c) Le pied du tronc est dégagé de tout corps étranger, taillis et branches. Assurez-vous d'avoir une bonne assise (risque de trébucher). d) Le poste de travail suivant se trouve à une distance d'au moins 2 fois et demi la longueur de l'arbre à abattre (Fig. 17). Avant d'abattre l'arbre, vérifiez le sens de la chute et assurez-vous qu'aucune personne ni aucun objet ne se trouve à une distance inférieure à au moins 2 fois et demi la longueur de l'arbre.

Appréciation de l'arbre :

Sens d'inclinaison - branches libres ou mortes - hauteur de l'arbre - surplomb naturel - l'arbre est-il pourri ?

• Tenez compte du sens et de la vitesse du vent. N'abattez pas d'arbres s'il y a de violentes rafales. Évitez la sciure de bois (prêtez attention au sens dans lequel le vent souffle) !

Coupe des racines :

Commencez par la plus grosse racine. Coupez d'abord à la verticale, puis à l'horizontale.

Pour entailler le tronc (fig. 18, A)

Cette entaille détermine le sens de la chute et permet de guider l'arbre. L'entaille se pratique perpendiculairement au sens de la chute, avec une profondeur de 1/3 à 1/5 du diamètre du tronc. Pratiquez l'entaille près du sol. - Lorsque vous corrigez l'entaille, il faut le faire sur toute sa longueur. - Coupez l'arbre (Fig. 19, B) plus haut que le fond de l'entaille (D). La coupe doit être parfaitement horizontale. La distance entre la coupe et l'entaille doit être d'environ 1/10 du diamètre du tronc. - La réserve de cassure (C) remplit le rôle de charnière. Il ne faut jamais la couper, autrement la chute de l'arbre sera incontrôlable. Insérez les coins d'abattage au bon moment. - Les coins d'abattage doivent être en plastique ou en aluminium. N'utilisez pas de coins d'abattage en fer. La chaîne risquerait d'être sérieusement endommagée au contact d'un coin d'abattage en fer. - Au moment de l'abattage, placez-vous en position latérale par rapport à l'arbre en chute. - Prenez garde aux branches tombantes lorsque vous vous retirez après avoir abattu l'arbre. - Lorsqu'il travaille sur un terrain en pente, l'utilisateur de la tronçonneuse doit rester plus haut ou au même niveau que le tronc à abattre ou abattu. - Prenez garde aux troncs qui peuvent dévaler la pente en roulant vers vous.

Transport et rangement

• Lorsque vous vous déplacez pendant le travail, arrêtez la tronçonneuse et engagez le frein de chaîne pour éviter tout démarrage involontaire de la chaîne.
• Ne déplacez ou ne transportez jamais la tronçonneuse alors que la chaîne tourne.
• Lorsque vous t sur de longues distances, vous devez mettre en place la housse de protection du guide-chaîne (fournie avec la tronconneuse).
• Transportez la tronçonneuse par sa poignée tubulaire. Le guide-chaîne doit pointer vers le bas (Fig. 20). Évitez de toucher le silencieux (risque de brûlure).
• Lorsque la tronçonneuse est transportée dans un véhicule, il faut s'assurer qu'elle est placée en position sûre afin d'éviter toute fuite de carburant ou d'huile pour chaîne.
• Rangez la tronçonneuse de façon sûre dans un endroit sec. Il ne faut pas la ranger à l'extérieur. Gardez la tronçonneuse hors de la portée des enfants.
• Avant de ranger la tronçonneuse pour une période de temps prolongée ou de l'expédier, il faut vider complètement les réservoirs de carburant et d'huile.

Maintenance

• Avant d'effectuer tout travail de maintenance, arrêtez la tronçonneuse (Fig. 21) et retirez la fiche de la bougie.
• Avant de commencer votre travail, assurez-vous que la tronçonneuse fonctionne de façon sûre, et tout particulièrement que le frein de chaîne fonctionne. Assurez-vous que la chaîne est bien affûtée et tendue (Fig. 22).
• La tronçonneuse doit fonctionner avec un bas niveau de bruit et d'émissions de gaz. Pour cela, assurez-vous que le carburateur est correctement ajusté.
• Nettoyez régulièrement la tronçonneuse.
• Assurez-vous régulièrement que les bouchons de réservoir sont serrés à fond.

Respectez les directives de prévention des accidents émises par les associations professionnelles et compagnies d'assurance. N'apportez aucune modification à la tronçonneuse. Vous compromettriez alors votre propre sécurité.

Effectuez uniquement les travaux de maintenance et de réparation décrits dans le manuel d'instructions. Tout autre travail de maintenance ou de réparation doit être effectué par le service après-vente DOLMAR. (Fig. 23)

Utilisez exclusivement des pièces de rechange et accessoires DOLMAR d'origine. L'utilisation de pièces de rechange autres que les pièces et accessoires DOLMAR d'origine, ainsi que l'utilisation combinée d'un guide-chaîne et d'une chaîne de longueur non homologuée comportent un risque élevé d'accident. Nous déclinons toute responsabilité pour tout accident ou dommage résultant de l'utilisation d'appareils de sciage ou d'accessoires non approuvés.

Premiers secours (Fig. 24)

Veuillez vous assurer qu'une trousse de premiers secours est immédiatement disponible en tout temps en cas d'accident. Si vous avez utilisé un élément de la trousse de premiers secours, vous devez le replacer sans tarder.

Lorsque vous demandez de l'aide, fournissez les informations suivantes :

• Le lieu de l'accident
• Ce qui s'est passé
• Le nombre de blessés
• Le type de blessures
• Voitre nom!

Note

Les personnes souffrant de troubles circulatoires peuvent subir des blessures aux vaisseaux sanguins ou au système nerveux si elles sont exposées à des vibrations excessives.

Les vibrations peuvent entraîner les symptômes suivants aux doigts, mains ou poignets : engourdissement, picotements, douleur, sensation lancinante, changement de couleur de la peau ou altération de la peau.

Si l'un ou l'autre de ces symptômes se manifeste, consultez un médecin !

Données techniques

Cylindrée	cm3	22,2
Alésage	mm	33
Course	mm	26
Puisance max. en fonction du régime	kW/min-1	0,74/8 000
Couple maximal en fonction du régime	Nm/min-1	0,97/6 500
Vitesse de rotation max. à vide avec guide et chaîne	min-1	3 000/11 500 (PS-220 TH), 3 000/10 500 (PS-221 TH), 3 000/10 000 (PS-222 TH)
Vitesse d'accoplement	min-1	4 500
Niveau de pression sonore au poste de travail LpA av selon ISO/CD 228681)	dB (A)	95,0
Niveau de pulsance sonore LWA av selon ISO/CD 228681)	dB (A)	104,1
Accélération d'oscillation ahw av selon ISO 75051)
- Poignée tubulaire	m/s2	4,3
- Poignée arrête	m/s2	5,6
Carburateur (carburateur à diaphragme)	Type	Walbo WYL
Dispositif d'allumage	Type	électronique
Bougie d'allumage	Type	NGK CMR 6A
Distance entre les électrodes	mm	0,6 – 0,7
Consommation de carburant à charge max. selon ISO 7293	kg/h	0,41
Consommation spécifique à charge max. selon ISO 7293	g/kWh	561
Capacité du réservoir de carburant	cm3	200
Capacité du réservoir d'huile à chaîne	cm3	190
Dosage du mélange (carburant/huile pour moteur à 2 temps)		25:1
Frein de chaîne		Déclenchement manuel ou en cas de choc en retour
Vitesse de la chaîne2)	m/s	14,9 (91VG) 13,6 (25AP)
Pas du pignon	pouce	3/8 (91VG) 1/4 (25AP)
Nombre de dents	Z	6 (91VG) 8 (25AP)
Pas / Force de l'élement moteur	pouce	3/8 /0,050 (91VG) 1/4 /0,050 (25AP)
Guide-châîne, longueur de coupe	cm	25
Poids (réservoir de carburant vide, sans chaîne ni guide-châîne)	kg	2,5

1) Ces données prennent en compte à part égale le fonctionnement au ralenti, à pleine charge et à vitesse maximale. 2) À puissance maximale

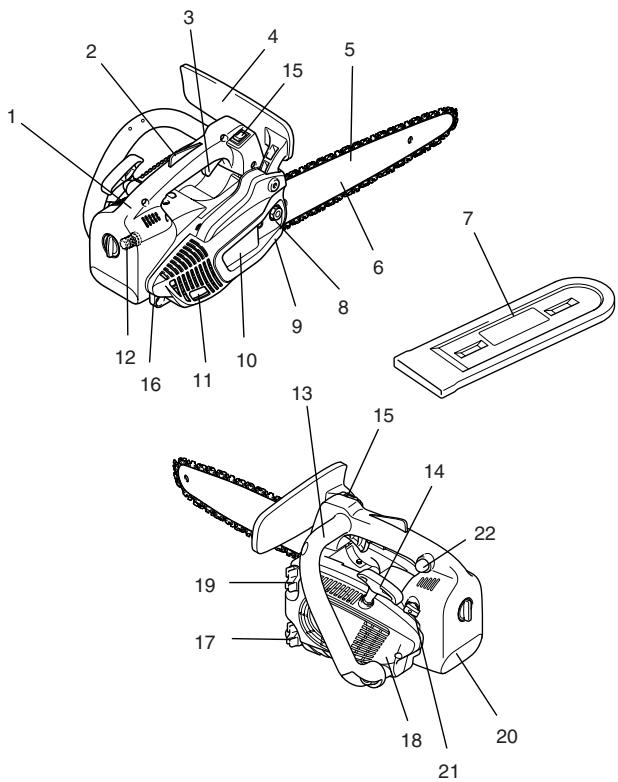

Désignation des pièces

1. Poignée arrête
2. Bouton de verrouillage de sécurité (blocage du levier à gaz)
3. Levier à gaz
4. Protège-main (sert aussi à relâcher le frein de chaîne)
5. Chaine
6. Guide-chaine
7. Carter du guide-chaîne
8. Écrous de fixation
9. Attrape-chaîne (dispositif de sécurité)
10. Carter du pignon
11. Silencieux
12. Bougie d'allumage
13. Poignée avant (poignée tubulaire)
14. Poignée du démarreur
15. Bouton de MARCHE/ARRÊT (bouton court-circuiteur)
16. Point de fixation du mousqueton ou de la corde
17. Bouchon du réservoir d'huile
18. Carter du ventilateur avec dispositif de démarrage
19. Bouchon du réservoir de carburant
20. Couvercle du filtre à air
21. Levier de l'étrangleur
22. Pompe d'amorçage

Attention :

Avant d'effectuer tout travail sur le guide-chaîne ou la chaîne, coupez toujours le moteur et retirez la fiche de la bougie d'allumage (voir "Remplacement de la bougie d'allumage"). Portez toujours des gants de travail !

Attention :

Ne démarrez pas la tronçonneuse avant de l'avoir complètement montée et vérifiée !

Montage du guide-chaîne et de la chaîne (Fig. 26)

Utilisez la clé combinée fournie avec la tronçonneuse pour effectuer les travaux suivants.

Placez la tronçonneuse sur une surface stable et suivez les étapes suivantes pour monter le guide-chaîne et la chaîne :

Libérez le frein de chaîne en tirant sur le protège-main (1) dans le sens de la flèche. Dévissez l'écrou de fixation (2).

Écartez doucement le carter du pignon (3), dégagez-le de sa fixation (4) et retirez-le.

Tournez la vis de réglage de la chaîne (5) vers la gauche (sens inverse des aiguilles d'une montre) jusqu'à ce que la goupille (6) se trouve vis-à-vis de la butée de droite. (Fig. 27 et 28)

Mettez en place le guide-chaîne (7). (Fig. 29)

Soulevez la chaîne (9) par-dessus le pignon (10). Avec la main droite, guidez la chaîne vers la rainure de guidage supérieure (11) du guide-chaîne. (Fig. 30)

Notez que les arêtes, sur la face supérieure de la chaîne, doivent pointer !

Tirez la chaîne (9) autour du bout (12) du guide-chaîne .

Avec la main, tirez complètement le guide-chaîne vers le bout. Assurez-vous que la chaîne entre dans les rainures du guide-chaîne. (Fig. 31)

D'abord, poussez le carter du pignon (3) dans sa fixation (4). Assurez-vous que la goupille (8) du tendeur de la chaîne se trouve dans l'orifice du guide-chaîne. Poussez-le ensuite au-dessus du boulon de fixation tout en levant la chaîne (9) au-delà de l'attrape-chaîne (13).

Serrez l'écrou de fixation à la main (2). (Fig. 32)

Pour tendre la chaîne

Tournez la vis de réglage de la chaî îne pénètre dans la rainure de guidage du côté inférieur du guide-chaîne (voir le cercle).

Soulevez légèrement îne et t soit appuyée contre le côté inférieur du guide-chaîne.

Sans lâcher l'extrémité du guide-chaîne, serrez les écrous de fixation (2) avec la clé combinée. (Fig. 33)

Vérification de la tension de la chaîne (Fig. 34)

La tension de la chaîne est correcte si la chaîne est appuyée contre le côté inférieur du guide-chaîne et qu'il est quand même facile de la faire tourner avec la main.

Il faut libérer le frein de chaîne pour effectuer cette vérification.

Vérifiez souvent la tension de la chaîne, les chaînes neuves ayant tendance à s'allonger au fil de l'utilisation !

Le moteur doit être éteint lorsque vous vérifiez la tension de la chaîne.

Il est conseillé d'utiliser 2 ou 3 chaînes en alternance.

Pour assurer l'usure uniforme du guide-chaîne, vous devez le retourner chaque fois que vous remplacez la chaîne.

Frein de chaîne (Fig. 35)

La PS-220 TH/PS-221 TH/PS-222 TH est équipée en standard d'un frein de chaîne à inertie. Si un choc en retour (ou rebond) se produit au contact de l'extrémité du guide-chaîne avec le bois (voir "CONSIGNES DE SÉCURITÉ"), le frein de chaîne arrête la chaîne par inertie.

La chaîne s'immobilisera alors en une fraction de seconde.

Le frein de chaîne sert à bloquer la chaîne avant le démarrage et à l'arrêter immédiatement en cas d'urgence.

IMPORTANT : NE faites JAMAIS tourner la tronçonneuse alors que le frein de chaîne est activé ! Il suffirait alors d'un très court instant pour endommager gravement le moteur !

Relâchez TOUJOURS le frein de chaîne avant de commencer à travailler!

Le frein de chaîne est un dispositif de sécurité très important et, comme toutes les autres pièces, il est sujet à l'usure. Pour votre propre sécurité, l'inspection et l'entretien doivent être effectués sur une base régulière par le service après-vente DOLMAR.

Activation du frein de chaîne (blocage) (Fig. 36)

En cas de choc en retour puissant, la brusque accélération du guide-chaîne, combinée à l'inertie du protège-main (1), entraînera l'activation automatique du frein de chaîne.

Pour activer le frein de chaîne manuellement, poussez simplement le protège-main (1) vers l'avant (vers l'extrémité de la tronçonneuse) avec la main gauche (flèche 1).

Libération du frein de chaîne

Tirez le protège-main (1) vers vous (flèche 2) jusqu'à ce qu'il s'enclenche. Le frein est alors libéré.

Attention :

Cette tronçonneuse est alimentée avec des produits à base d'huile minérale (essence (pétrole) et huile).

Soyez très prudent lorsque vous manipulez l'essence (le pétrole).

Évitez toute flamme ou feu. Ne fumez pas (risque d'explosion).

Mélange de carburant

Le moteur de la tronçonneuse est un moteur à deux temps à haute performance. Il est alimenté par un mélange de carburant et d'huile pour moteur à deux temps.

Le moteur a été conçu pour fonctionner avec de l'essence normale sans plomb à indice d'octane minimum de 91 ROZ. Si ce type de carburant n'est pas disponible, vous pouvez utiliser du carburant à indice d'octane plus élevé. Cela n'endommagera pas le moteur.

Pour obtenir un rendement optimal du moteur, ainsi que pour votre santé et pour protéger l'environnement, utilisez uniquement du carburant sans plomb.

Le graissage du moteur se fait avec une huile pour moteur à deux temps (qualité JASO FC, ISO EGO) ajoutée au carburant.

N'utilisez pas les carburants prémélangés disponibles dans les stations-service.

Le rapport de mélange correct est :

25:1, c'est-à-dire 25 parties d'essence pour 1 partie d'huile.

Pour préparer le mélange d'essence et d'huile, mélangez d'abord toute l'huile dans la moitié de la quantité d'essence requise, puis ajoutez le reste de l'essence. Secouez bien le mélange avant de le verser dans le réservoir.

Il n'est pas raisonnable d'ajouter plus d'huile à moteur que la quantité spécifiée dans le but d'assurer la sécurité du fonctionnement. Il en résulterait simplement une plus grande production de résidus de combustion, ce qui polluerait l'environnement et boucherait la sortie d'échappement dans le cylindre, ainsi que le silencieux. De plus, la consommation de carburant augmenterait et le rendement diminuerait.

Rangement du carburant

Les carburants ne peuvent être rangés que pour une période limitée. Le carburant et les mélanges de carburant vieillissent. Le carburant et les mélanges de carburant rangés pendant une période trop longue peuvent causer des problèmes de démarrage. Achetez uniquement la quantité de carburant que vous prévoyez consommer au cours des quelques mois à venir.

Rangez le carburant de façon sûre, dans un endroit sec et uniquement dans des contenants homologués.

Évitez le contact avec la peau et les yeux

Les produits à base d'huile minérale dégraissent la peau. La peau se dessèche en cas de contact répété et prolongé avec ces substances. Diverses maladies de la peau peuvent en résulter. De plus, certaines réactions allergiques ont été identifiées. Les yeux peuvent être irrités au contact de l'huile. Si l'huile pénètre dans vos yeux, rincez-les immédiatement à l'eau claire.

Si l'irritation des yeux persiste, consultez immédiatement un médecin !

Huile à chaîne

Utilisez une huile avec additif d'adhérence pour graisser la chaîne et le guide-chaîne. L'additif d'adhérence empêche l'huile de se détacher de la chaîne trop rapidement.

Nous conseillons l'utilisation d'une huile à chaîne biodégradable pour assurer la protection de l'environnement. Il se peut que les réglementations locales exigent l'utilisation d'une huile biodégradable.

L'huile à chaîne BIOTOP vendue par DOLMAR est composée d'huiles végétales spéciales et est 100% biodégradable. BIOTOP a reçu le label "ange bleu" (Blauer Engel), signifiant qu'elle excelle du point de vue environnemental (RAL UZ 48).

L'huile à chaîne BIOTOP est disponible dans les formats suivants :

1 IN° de commande 980 008 210

IN° de commande 980 008 211

L'huile biodégradable ne se conserve que pendant un temps limité. Elle doit être utilisée dans les 2 années qui suivent sa date de fabrication (imprimée sur le contenant).

Note importante sur les huiles à chaîne biodégradables :

Si vous prévoyez de laisser la tronçonneuse inutilisée pour une période prolongée, videz le réservoir d'huile et versez une petite quantité d'huile à moteur normale (SAE 30), puis faites fonctionner la tronçonneuse un instant. Cela est nécessaire pour évacuer tout reste d'huile biodégradable du réservoir d'huile, du système de conduite d'huile, de la chaîne et du guide-chaîne, puisque plusieurs de ces huiles ont tendance à laisser d'épais résidus avec le temps, ce qui peut endommager la pompe à huile et d'autres pièces.

La prochaine fois que vous utiliserez la tronçonneuse, remplissez à nouveau le réservoir d'huile à chaîne BIOTOP. Les dommages résultant de l'utilisation d'huile usagée ou d'huile à chaîne inappropriée ne sont pas couverts par la garantie.

Votre revendeur peut vous fournir des informations sur l'utilisation de l'huile à chaîne.

N'utilisez jamais d'huile usagée (Fig. 38)

L'huile usagée est très dangereuse pour l'environnement.

L'huile usagée contient beaucoup de produits cancérigènes. Les résidus de l'huile usagée sont le résultat d'une grande usure de la pompe à huile et du dispositif de sciage.

Les dommages résultant de l'utilisation d'huile usagée ou d'huile à chaîne inappropriée ne sont pas couverts par la garantie.

Votre revendeur vous fournira des informations sur l'utilisation de l'huile à chaîne.

Évitez le contact avec la peau et les yeux

Les produits à base d'huile minérale dégraissent la peau. La peau se dessèche en cas de contact répété et prolongé avec ces substances. Diverses maladies de la peau peuvent en résulter. De plus, certaines réactions allergiques ont été identifiées. Les yeux peuvent être irrités au contact de l'huile. Si l'huile pénètre dans vos yeux, rincez-les immédiatement à l'eau claire.

Si l'irritation des yeux persiste, consultez immédiatement un médecin !

Respectez les consignes de sécurité !

Soyez prudent et attentif lorsque vous manipulez les carburants.

Le moteur doit être arrêté !

Nettoyez bien le pourtour des bouchons, pour éviter que les saletés ne pénètrent dans le réservoir à carburant ou à huile.

Dévissez le bouchon et remplissez le réservoir de carburant (mélange carburant/huile) ou d'huile à chaîne, selon le cas. Versez jusqu'au bord inférieur du goulot de remplissage. Prenez garde de ne pas renverser le carburant ou l'huile à chaîne !

Resserrez à fond le bouchon du réservoir à carburant.

Nettoyez le bouchon vissé et le réservoir après le remplissage.

Graissage de la chaîne

Il doit toujours y avoir assez d'huile à chaîne dans le réservoir d'huile à chaîne pour assurer le graissage de la chaîne pendant l'utilisation. Un réservoir plein assure environ une demi-heure de fonctionnement continu. En cours de travail, vérifiez que le réservoir contient encore assez d'huile à chaîne, et remplissez-le au besoin.

Vous devez arrêter le moteur avant de faire cette vérification.

1. Mélange de carburant/huile

2huilea chaine

Dosage du graissage de la chaîne (Fig. 40)

Le moteur doit être arrêté.

Vous pouvez régler le débit d'alimentation de la pompe à huile avec la vis de réglage (1). Le réglage de la quantité d'huile s'effectue avec la clé combinée.

Pour assurer le bon fonctionnement de la pompe à huile, il faut nettoyer régulièrement la rainure de guidage d'huile au niveau du carter (2) et l'orifice d'entrée d'huile dans le guide-chaîne (3). (Fig. 41)

Vérification du graissage de la chaîne (Fig. 42)

Ne travaillez jamais avec une tronçonneuse dont la chaîne n'est pas bien graissée. Autrement, la durée de service de la chaîne et du guide-chaîne sera réduite.

Avant de commencer le travail, vérifiez le niveau d'huile dans le réservoir, ainsi que le débit d'huile.

Procédez comme suit pour vérifier le débit d'huile : Démarrez la tronçonneuse (voir "Démarrage du moteur").

Faites tourner la tronçonneuse environ 15 cm au-dessus d'une souche ou du sol (choisissez une base adéquate).

Si le graissage est suffisant, vous verrez une légère trace d'huile puisqu'une fine pellicule d'huile se détachera du dispositif de sciage. Tenez compte du sens dans lequel le vent souffle et évitez de vous exposer inutilement à l'huile projetée !

Note :

Après l'arrêt de la tronçonneuse, il est normal que de petites quantités d'huile à chaîne s'écoulent du système de conduite d'huile, du guide-chaîne et de la chaîne pendant un certain temps. Il ne s'agit pas d'un défaut de fabrication ! Posez la tronçonneuse sur une surface adaptée.

Démarrage du moteur (Fig. 43)

Ne démarrez pas la tronçonneuse avant de l'avoir complètement montée et vérifiée !

Éloignez-vous d'au moins 3 mètres de l'endroit où vous avez rempli la tronçonneuse.

Assurez-vous d'avoir une bonne assise, et posez la scie sur le sol de sorte que la chaîne n'entre pas en contact avec quoi que ce soit.

Activez le frein de chaîne (blocage).

Saisissez fermement la poignée arrière d'une main et maintenez solidement la tronçonneuse contre le sol. Appuyez un genou contre la poignée arrière.

IMPORTANT : Le levier de l'étrangleur (5) est couplé avec le levier à gaz (1). Il revient automatiquement en position initiale sous la pression du levier à gaz.

Si vous appuyez sur le levier à gaz avant que le moteur n'ait démarré, il faudra ramener l sur la position appropriée. (Fig. 44)

Démarquage à froid

Poussez le bouton court-circuiteur (3) vers l'avant.

Tournez le levier de l'étrangleur (5) en position.

Appuyez sur la pompe d'amorçage de 7 à 10 fois.

Tirez lentement le cordon de démarrage (4) jusqu'à ce que vous sentiez une résistance (le piston se trouve juste avant le point mort haut). (Fig. 44)

Continuez alors de tirer avec des gestes rapides et puissants. Le moteur démarrera après 2 à 4 essais et continuera alors de tourner (à basse température, il faudra peut-être tirer plusieurs fois).

ATTENTION : Ne tirez pas le cordon de démarrage sur plus d'environ 50 cm, et ramenez-le manuellement. Pour assurer un bon démarrage efficace, il est important de tirer sur le cordon de démarrage d'un geste rapide et puissant.

Dès que le moteur se met à tourner sans à-coups, appuyez doucement sur le levier à gaz (1) une fois (saisissez la poignée et le bouton de verrouillage de sécurité (2) libérera le levier à gaz) pour ramener le levier de l'étrangleur (5) en position initiale et faire tourner le moteur au ralenti. (Fig. 44)

Relâchez alors le frein de chaîne.

Démarrage à chaud

Suivez la procédure décrite pour le démarrage à froid, mais placez le levier de l'étran

gleur (5) en position I (Fig. 44)

Important : Si le moteur s'arrête parce que le réservoir de carburant est complètement vide, appuyez sur la pompe d'amorçage de 7 à 10 fois. (Fig. 44)

Arrêt du moteur

Mettez le bouton court-circuiteur (3) en position d'arrêt ("STOP"). (Fig. 44)

Vérification du frein de chaîne (Fig. 45)

N'utilisez pas la tronçonneuse avant d'avoir d'abord vérifié le frein de chaîne !

Démarrez le moteur de la façon décrite (assurez-vous d'avoir une bonne assise, et posez la tronçonneuse sur le sol de sorte que le guide-chaîne n'entre pas en contact avec quoi que ce soit).

Saisissez fermement la poignée tubulaire d'une main et saisissez la poignée arrière de l'autre main.

Alors que le moteur tourne à vitesse moyenne, appuyez sur le protège-main (6) dans le sens de la flèche avec le revers de la main jusqu'à ce que le frein de chaîne s'active. La chaîne doit alors s'arrêter immédiatement.

Relâchez immédiatement le levier à gaz et libérez le frein de chaîne.

IMPORTANT : Si la chaîne ne s'arrête pas immédiatement lorsque vous effectuez ce test, vous ne devez en aucun cas poursuivre le travail. Contactez un centre de service après-vente DOLMAR.

Réglage du carburateur (Fig. 46)

Les réglages du gicleur de ralenti et du gicleur principal sont inutiles et il est en fait impossible de les effectuer.

S'il est nécessaire de régler la vitesse de ralenti, utilisez la vis de réglage (11).

Le carburateur est équipé en standard de gicleurs fixes conçus pour la pression d'air au niveau de la mer. Pour les hauteurs supérieures à 1000 m / 3300 pieds, il peut être nécessaire de remplacer les gicleurs du carburateur.

Réglez le carburateur au moyen d'un tournevis (numéro 7, avec lame de 4 mm).

Avant de procéder au réglage, faites tourner le moteur de 3 à 5 minutes pour le réchauffer, sans le mettre à vitesse élevée !

Réglage du ralenti

Tournez la vis de réglage (11) vers la droite (sens augmenter la vitesse du ralenti.

gauche (sens inverse des aiguilles d'une montre) pour réduire la vitesse du ralenti.

Attention : La chaîne ne doit pas bouger pendant cette opération.

Affûtage de la chaîne

ATTENTION : Avant d'effectuer tout travail sur le guide-chaîne ou la chaîne, coupez toujours le moteur et retirez la fiche de la bougie d'allumage (voir "Remplacement de la bougie d'allumage"). Portez toujours des gants de travail !

La chaîne doit être affûtée lorsque

La sciure de bois produite lors du sciage dans le bois humide est farineuse.

La chaîne ne pénètre le bois que si une forte pression est appliquée. La face de coupe est visiblement endommagée.

La tronçonneuse est attirée vers la gauche ou la droite pendant le sciage. Cela est dû à l'affûtage inégal de la chaîne.

Important : affûtez régulièrement, sans toutefois enlever trop de métal !

En général, 2 ou 3 coups de lime suffisent.

Après avoir effectué vous-même l'affûtage à quelques reprises, faites-le affûter dans un centre de service après-vente.

Affûtage adéquat : (Fig. 48)

ATTENTION : Utilisez uniquement les chaînes et guides-chaîne conçus pour cette tronçonneuse.

Toutes les arêtes doivent être de la même longueur (dimension a). La chaîne ne tournera pas sans heurts et risque de casser si ses arêtes sont de longueur inégale.

La longueur minimale d'arête est de 3 mm. N'affûtez plus la chaîne lorsque la longueur minimale d'arête est atteinte ; il faut alors remplacer la chaîne.

La profondeur de coupe est déterminée par la différence de hauteur entre le limiteur de profondeur (nez rond) et la face de coupe.

Les meilleurs résultats de coupe sont obtenus lorsque la distance du limiteur de profondeur est de 0,65 mm (0,025 po).

Attention : une profondeur excessive augmente les risques de chic en retard !

Toutes les arêtes doivent être affûtées avec le même angle. Des angles différents provoquent un fonctionnement rude et irrégulier de la chaîne, qui s'use plus rapidement et finit par se rompre.

L'angle d'arête résulte de la profondeur de coupe de la lime ronde. Le bon angle d'arête sera obtenu de lui-même si la bonne lime est utilisée correctement. (Fig. 49)

Les limes et leur utilisation (Fig. 50)

Pour l'affûtage, utilisez une lime ronde conçue spécialement pour les chaînes (diamètre de 4 mm). Les limes rondes ordinaires ne conviennent pas pour ce travail.

La lime ne doit couper que lorsqu'elle est poussée vers l'avant (flèche). Soulevez la lime lors du retour en arrière.

Affûtez d'abord la plus courte arête. La longueur de cette arête sert alors de mesure type pour toutes les autres arêtes de la chaîne.

Faites toujours avancer la lime horizontalement (à 90° par rapport au guide-chaîne).

Le porte-lime facilite le guidage de la lime. Il porte des repères pour l'angle d'affûtage standard (maintenez les repères parallèles à la chaîne pendant le limage, tel qu'illustré) et limite la profondeur d'affûtage aux 4/5 du diamètre de la lime. (Fig. 51)

Une fois la chaîne affûtée, il faut vérifier la hauteur du limiteur de profondeur au moyen d'une jauge de mesure pour chaîne.

Le moindre petit dépassement doit être corrigé avec une lime plate spéciale (12).

Arrondissez l'avant du limiteur de profondeur (13). (Fig. 52)

Nettoyage de l'intérieur du pignon, vérification et remplacement de l'attrape-chaine (Fig. 53)

ATTENTION: Avant d'effectuer tout travail sur le guide-chaîne ou la chaîne, coupez toujours le moteur et retirez la fiche de la bougie d'allumage (voir "Remplacement de la bougie d'allumage"). Portez toujours des gants de travail!

ATTENTION : Ne démarrez pas la tronçonneuse avant de l'avoir complètement montée et vérifiée !

Retirez le carter du pignon (4) (voir la section "MISE EN MARCHE") et nettoyez l'intérieur avec une brosse.

Retirez la chaîne (3) et le guide-chaîne (2).

Assurez-vous qu'aucun résidu ou corps étranger ne reste dans la rainure de guidage d'huile (1) et dans le tendeur de la chaîne (6).

Pour remettre en place le guide-chaîne, la chaîne et le pignon, voir "MISE EN MARCHE".

Attrape-chaîne

Vérifiez l'absence de dommages apparents sur le manchon de l'attrape-chaîne (5), et remplacez-le si nécessaire.

Attention : vous devez porter des gants de travail.

Vérifiez régulièrement l'absence de dommages sur les surfaces de roulement du guide-chaîne, et nettoyez-les avec un outillage adapté.

Type de pignon de renvoi :

En cas d'utilisation intense de la tronçonneuse, il faut graisser régulièrement les roulements du pignon (une fois par semaine). Pour cela, nettoyez d'abord à fond l'orifice de 2 mm à l'extrémité du guide-chaîne, puis enfoncez-y une petite quantité de .

La g et les pistolets graisseurs sont disponibles en accessoires.

G 944 360 000

Pistolets graisseurs 944 350 000

Remplacement de la chaîne (Fig. 55)

ATTENTION : Utilisez uniquement les chaînes et guides-chaîne conçus pour cette tronçonneuse.

Vérifiez le pignon (10) avant de monter une nouvelle chaîne.

ATTENTION : Les pignons usés pouvant endommager la nouvelle chaîne, ils doivent être remplacés.

Remplacement de la crépine d'aspiration (Fig. 56)

Le filtre (12) peut se boucher. Il est conseillé de remplac une fois tous les trois mois pour assurer la bonne circulation du carburant jusqu'au carburateur.

Pour enlev , retirez-la par le goulot de remplissage du réservoir au moyen d'un bout de fil de fer courbé à l'une de ses extrémités pour former un crochet.

Nettoyage du filtre à air (Fig. 57)

Dévissez la vis (14) et retirez le couvercle du logement à filtre (13).

IMPORTANT : Recouvrez l'orifice d'alimentation avec un chiffon sec pour éviter que des particules de saleté ne tombent dans le carburateur. Retirez le filtre à air (15).

ATTENTION : Pour éviter toute blessure aux yeux, NE soufflez PAS les particules de saleté ! N'utilisez pas d'essence pour nettoyer le filtre à air.

Nettoyez le filtre à air avec une brosse douce.

Si le filtre est très sale, nettoyez-le avec une solution de détergent à vaisselle et d'eau tiède.

Laissez le filtre à air sécher complètement.

Si le filtre est très sale, nettoyez-le souvent (plusieurs fois par jour), car seul un filtre à air propre assure la pleine puissance du moteur.

Attention :

Remplacez immédiatement tout contrôle d'air endommagé.

Des morceaux de tissu ou de grosses particules de saleté peuvent endommager le moteur !

Attention :

Ne touchez pas la bougie d'allumage ni la fiche de la bougie lorsque le moteur tourne (haute tension).

Arrêtez le moteur avant de commencer tout travail de maintenance. Un moteur chaud peut causer des brûlures. Portez des gants de travail !

La bougie d'allumage doit être remplacée en cas de dommage au corps isolant, d'érosion (brûlage) des électrodes ou si les électrodes sont très sales ou huileuses.

Retirez le couvercle du logement du filtre à air (voir "Nettoyage du filtre à air").

Retirez la fiche (1) de la bougie d'allumage. Utilisez uniquement la clé combinée fournie avec la tronçonneuse pour retirer la bougie d'allumage.

Attention :

Utilisez exclusivement les bougies d'allumage suivantes : NGK CMR6A.

Distance entre les électrodes (Fig. 59)

La distance entre les électrodes doit être de 0,6 à 0,7 mm.

Nettoyage du port d'entrée d'air de refroidissement (Fig. 60)

Dévissez les quatre vis (2). Retirez le lanceur à rappel (3).

Nettoyez le port d'entrée (4) et les ailettes du cylindre.

ATTENTION : Il y a risque de brûlure si le moteur est chaud. Portez des gants de travail.

Retirez le carter du pignon (voir "MISE EN MARCHE").

Retirez les dépôts de carbone qui se trouvent dans les sorties d'échappement (11) du silencieux.

Nettoyage de l'intérieur du cylindre (Fig. 62)

Retirez le carter du pignon (voir "MISE EN MARCHE").

Si nécessaire, retirez le silencieux en desserrant et retirant les deux vis (14).

Bouchez l'entrée du cylindre avec un chiffon (15).

Utilisez un outil adapté (grattoir en bois) pour nettoyer le cylindre (16), et tout particulièrement les ailettes de refroidissement.

Retirez le chiffon de l'entrée du cylindre et remettez le silencieux en place en suivant les indications du schéma.

Remplacez le joint d'étanchéité (13) si nécessaire. Retirez soigneusement du silencieux les résidus de l'ancien joint d'étanchéité.

Assurez-vous de la bonne position du montage.

La tôle de déviation doit épouser le contour du cylindre pour assurer le bon échange thermique.

Serrez les vis (14) à 10 Nm lorsque le moteur est froid.

Instructions d'entretien périodique

Les travaux de maintenance suivants doivent être exécutés régulièrement pour assurer une longue durée de service, prévenir les dommages et assurer le plein fonctionnement des dispositifs de sécurité. La garantie ne s'applique que si ces travaux de maintenance sont exécutés de manière régulière et conforme. La non-exécution des travaux de maintenance indiqués peut entraîner des accidents !

L'utilisateur de la tronçonneuse ne doit effectuer aucun travail de maintenance non décrit dans le manuel d'instructions. De tels travaux doivent être effectués par un centre de service après-vente DOLMAR.

Généralités	Tronçonneuse Chaîne Frein de chaîne Guide-châne	Nettoyez la surface extérieure et vérifie l'absence de dommages. En cas de dommages, faites immédiametement effectuer la réparation par un centre de service après-vente agréé. Affûtz-la régulièrement et remplacez-la lorsque nécessaire. Faites-le vérifier régulièrement dans un centre de service après-vente agréé. Retournez-le pour assurer l'usure égale des surfaces de roulement. Faites-le remplacer lorsque nécessaire.
Avant chaque démarrage	Chaîne Guide-châne Graissage de la chaîne Frein de chaîne Commutateur d'accès, bouton de verrouillage de sécurité, levier à gaz Bouchon du réservoir de carburant/huile	Vérifiez l'absence de dommages et le bon affutage. Vérifiez la tension de la chaîne. Vérifiez l'absence de dommages. Vérifiez le fonctionnement. Vérifiez le fonctionnement. Vérifiez le fonctionnement. Assurez-vous qu'il est bien serré.
Chaque jour	Filtre à air Guide-châne Support du guide-châne Ralenti	Nettoyez. Vérifiez l'absence de dommages et nettoyez l'orifice d'entrée d'huile. Nettoyez tout particulièrement la rainure de guidage d'huile. Vérifiez (la chaîne ne doit pas tourner).
Chaque semaine	Carter du ventilateur Intérieur du cylindre Bougie d'allumage Silencieux Manchon de l'attrape-châne	Nettoyez pour assurer une bonne ventilation. Nettoyez. Vérifiez et remplacez si nécessaire. Vérifiez la fermété du montage. Vérifiez l'absence de dommages et remplacez si nécessaire.
Tous les 3 mois	Crépine d'aspiration RéserVOirs de carburant et d'huile	Remplacez. Nettoyez.
Rangement	Tronçonneuse Guide-châne/châne RéserVOirs de carburant et d'huile Carburateur	Nettoyez la surface extérieure et vérifie l'absence de dommages. En cas de dommages, faites immédiametement effectuer la réparation par un centre de service après-vente agréé. Démonze, nettoyez et graissez légèrement. Nettoyez la rainure de guidage du guide-châne. Videz et nettoyez. Laissez-le se vider en marche.

Maintenance et réparation

La maintenance et la réparation des moteurs modernes et de tous les dispositifs de sécurité exigent une formation technique et un atelier doté d'un outillage spécial et d'appareils de contrôle.

Nous vous conseillons donc de confier tout travail non précisé dans ce manuel d'instruction à un centre .

Les centres possèdent tout l'équipement nécessaire, ainsi qu'un personnel formé et expérimenté qui vous offrira des solutions économiques et des conseils pour tout problème à régler.

Veuillez contacter le centre de service après-vente le plus proche.

Pièces de rechange

Le fonctionnement fiable, prolongé et sûr de votre tronçonneuse dépend aussi de la qualité des pièces de rechange utilisées. Utilisez exclusivement des pièces de rechange d'origine DOLMAR.

Seules les piè ssurent la qualité maximale en termes de matériau, de dimensions, de fonctionnement et de sécurité.

Procurez-vous les piè uprès de votre revendeur local. Il dispose aussi des listes de pièces de rechange nécessaires pour déterminer le numéro de la pièce nécessaire, et il est toujours au courant des plus récentes améliorations et innovations concernant les pièces de rechange.

N'oubliez pas que la garantie du produit DOLMAR sera automatiquement annulée si des pièces autres que les pièces de rechange DOLMAR sont utilisées.

Garantie

DOLMAR garantit la qualité la plus élevée et remboursera donc tous les frais encourus pour la réparation de pièces endommagées en cas de défaut de matériel ou de fabrication se présentant dans la période couverte par la garantie suite à l'achat. Veuillez noter que des conditions de garantie particulières peuvent exister dans certains pays. Pour toute question, veuillez contacter votre revendeur, qui est responsable de l'application de la garantie.

Veuillez noter que nous déclinons toute responsabilité pour les dommages causés par :

• Ignorance du manuel d'instructions.
• Négligence des travaux de maintenance et de nettoyage requis.
• Réglage incorrect du carburateur.
• Usure normale.
• Surcharge manifeste par dépassement constant des limites de puissance.
• Utilisation de guides-chaîne et de chaînes non homologués.
• Utilisation d'un guide-chaîne et d'une chaîne de longueur non homologuée.
• Forçage, utilisation inadéquate, usage impropre ou accidents.
• Dommage dû à la surcharge causée par l'encrassement du lanceur à rappel.
• Travail sur la tronçonneuse par des personnes non qualifiées, ou réparations inappropriées.
• Utilisation de pièces de rechange non adaptées ou de pièces autres que les pièces d'origine DOLMAR, dans la mesure où elles ont causé les dommages.
• Utilisation d'une huile inadéquate ou usée.
• Dommages provenant des conditions d'utilisation en location.

Les travaux de nettoyage, d'entretien et de réglage ne sont pas couverts par la garantie. Toutes les réparations couvertes par la garantie doivent être effectuées par un centre de service après-vente DOLMAR.

Dépannage

Problème	Système	Observation	Cause
La châne ne tourne pas.	Frein de châne	Le moteur tourne	Le frein de châne est activé.
Le moteur ne démarre pas ou démarre difficilement.	Dispositif d'allumage	Étincelle d'allumage	Défaut du système d'alimentation en carburant, défaut du système de compression, défaut mécanique.
		Pas d'étincelle d'allumage	Commutateur en position d'arrêt (STOP), défaut ou court-circuit dans le câblage, fiche de la bougie ou bougie d'allumage défectueuse.
	Alimentation en carburant	Le réservoir de carburant est plein	Étrangleur en mauvaise position, carburateur défectueux, crépine d'aspiration encrassée, conduite de carburant piée ou bloquée.
	Système de compression	À l'intérieur	Joint d'étanchéité de carter déficient, garnitures d'étanchéité d'arbre défectueuses, cylindre ou segment de piston défectueux.
		À l'extérieur	La bougie d'allumage n'est pas étanche.
	Problème mécanique	Le démarreur ne s'enclenché pas	Ressort cassé dans le démarreur, pièces cassées dans le moteur.
Problèmes de démarrage à chaud	Carburateur	Le réservoir de carburant est pleinÉtincelle d'allumage	Mauvais réglage du carburateur.
Le moteur démarre mais s'accrote immidiatement.	Alimentation en carburant	Le réservoir de carburant est plein	Mauvais réglage de ralentit, crépine d'aspiration ou carburateur encrassé. Mauvaise aération du réservoir, conduite de carburant bloquée, cable défectueux, commuta-jeur d'arrêt défectueux.
Puisance insuffisante	Plusieurs systèmes peuvent être en cause en même temps	Le moteur tourne au ralenti	Filtre à air encrassé, mauvais réglage du carburateur, silencieux bouché, tuyau d'échévement du cylindre bouché.
Pas de graissage de la chaine	Réserveur d'huile/pompe	Pas d'huile sur la chaine	Le réservoir d'huile est vide.La rainure de guidage d'huile est encrassée.

Pouon ts aiovoc

EeYxoc Tns linavonc aluaiaac 106

Ekkivnon Tns mnxavns 106

Panneau de commande Ekkivnon 106

107

Stationnement de la machine 107

Examen du manuel d'utilisation 107
