Notice Facile T.FLIGHT HOTAS X - Joystick de simulation de vol THRUSTMASTER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil T.FLIGHT HOTAS X THRUSTMASTER au format PDF.
| Type de manette | Manette de vol / Joystick |
| Compatibilité | PC, PlayStation 3 |
| Connexion | USB |
| Sélecteur PC/PS3 | Oui |
| Fonction gouvernail | Via poignée tournante |
| Vis de verrouillage du gouvernail | Oui |
| Bouton PRESET | Oui, pour sélection de programmation |
| Bouton MAPPING | Oui, pour programmation |
| Clé Allen | Incluse pour installation ou séparation de la manette des gaz |
| Réglage résistance poignée | Oui, par molette |
| Bouton gouvernail | Oui, via bouton ou axe 5 sur PC |
| Boutons d'action | Oui |
| Bouton HOME / PS | Avec LED |
| Chapeau multidirectionnel | Oui, "Point of View" |
| Alimentation | USB alimenté |
| Dimensions | Non précisé |
| Poids | Non précisé |
| Matériau | Plastique et métal |
FOIRE AUX QUESTIONS - T.FLIGHT HOTAS X THRUSTMASTER
Téléchargez la notice de votre Joystick de simulation de vol au format PDF gratuitement ! Retrouvez votre notice T.FLIGHT HOTAS X - THRUSTMASTER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil T.FLIGHT HOTAS X de la marque THRUSTMASTER.
MODE D'EMPLOI T.FLIGHT HOTAS X THRUSTMASTER

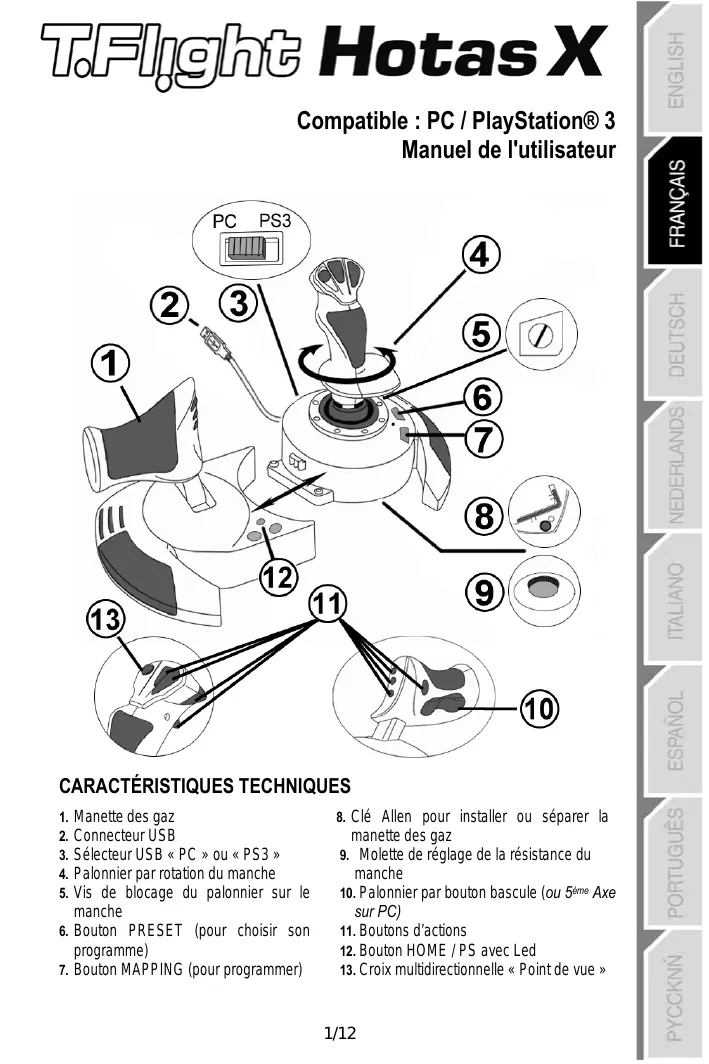

Compatible : PC / PlayStation® 3 Manuel de l'utilisateur

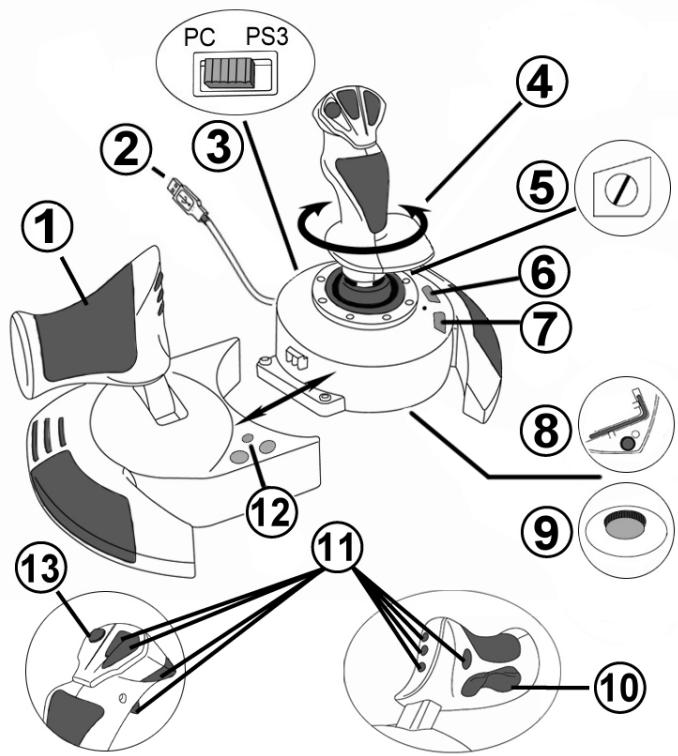

CARACTÉRISTIQUES TECHNIQUES Manette des gaz
Connecteur USB Sélecteur USB « PC » ou « PS3 » Palonnier par rotation du manche Vis de blocage du palonnier sur le manche 6. Bouton PRESET (pour choisir son programme) 7. Bouton MAPPING (pour programmer) 1. 2. 3. 4. 5.
8. Clé Allen pour installer ou séparer la
9. Molette de réglage de la résistance du
10. Palonnier par bouton bascule (ou 5ème Axe
11. Boutons d’actions
12. Bouton HOME / PS avec Led 13. Croix multidirectionnelle « Point de vue »
À LA DÉCOUVERTE DE VOTRE JOYSTICK HOTAS MANETTE DES GAZ Votre Joystick dispose d’une imposante manette des gaz grâce à laquelle vous pourrez aisément contrôler l’accélération de votre appareil.
La manette des gaz est amovible et peut-être positionnée de 2 manières différentes : -
Soit détachée et séparée du manche
(pour récréer les véritables conditions de pilotage)
Soit fixée au manche
(pour gain de stabilité et de place).
La manette des gaz est livrée par défaut détaché du Manche.
Pour fixer la manette des Gaz au Manche : 1. Retournez les 2 éléments (manette des gaz et manche) 2. Prenez la clé Allen (8) fixée sous la base du manche. 3. Positionnez la manette des gaz à gauche du manche. Insérez le crochet qui est situé sur la gauche du manche dans la fente qui est situé à droite de la manette des gaz 4. A l’aide de la clé, vissez alors les deux vis Allen sous la base (situées à l’extrémité gauche de la base du manche). 5. Enroulez et fixez le câble de la manette des gaz dans le passe file prévue à cette effet. 6. Remettez la clé Allen dans son emplacement pour ne pas l’égarer. Effectuez l’opération inverse pour détacher la manette des gaz du manche.
RESISTANCE DU MANCHE AJUSTABLE Selon votre façon de jouer, vous voudrez un joystick ultra-sensible, qui réponde à la moindre impulsion, ou au contraire un joystick plus dur, qui présente une certaine résistance lorsque vous le manipulez.
La résistance du manche de votre Joystick est ajustable pour s’adapter à tous les joueurs. Utilisez pour cela la molette de réglage de la résistance (9) située sous la base de votre joystick.
FONCTION PALONNIER Votre Joystick dispose d’une fonction palonnier, qui correspond dans un avion aux pédales actionnées par le pilote pour faire braquer la gouverne de direction, permettant de faire pivoter l’avion autour de son axe vertical (entraînant ainsi un virage de l’avion vers la gauche ou la droite).
Cette fonction palonnier est accessible de deux façons : - sur votre Joystick par rotation du manche (4) vers la gauche ou la droite - ou via le bouton bascule (10) sur la manette des gaz. Si vous utilisez uniquement le bouton bascule (ou que vous n’utilisez pas la fonction palonnier), vous pouvez alors désactiver la rotation du manche grâce à la vis de blocage (5) située à la base du manche. Utilisez un tournevis à tête plate pour modifier sa position et ainsi verrouiller/déverrouiller la rotation du manche. Remarques : - Sur PlayStation® 3 et sur PC en mode « 4 axes » le bouton bascule est couplé avec la rotation du manche. - Sur PC en mode « 5 axes » le bouton bascule devient indépendant de la rotation du manche et apporte donc un axe progressif supplémentaire.
CROIX MULTIDIRECTIONNELLE « POINT DE VUE »
Votre Joystick est doté d’une Croix Point de Vue (13) qui, comme son nom l’indique, vous permettra (dans les jeux le permettant) de surveiller instantanément tout ce qui se passe autour de votre avion. Il vous suffit pour cela, depuis le menu de configuration de votre jeu, de programmer les différentes vues (vue arrière, vue sur la gauche, vue sur la droite, mais aussi vues externes) sur les directions de la croix Point de vue. Vous pouvez bien entendu réserver la Croix Point de vue à d’autres utilisations (tir, etc.).
PC INSTALLATION SUR PC
1. Mettre le sélecteur USB (3) de votre Joystick en position « PC » 2. Reliez le connecteur USB (2) à l'un des ports USB de votre unité centrale. Windows XP ou Vista détectera automatiquement le nouveau périphérique. 3. L'installation des pilotes est automatique. Suivez les instructions affichées à l'écran pour terminer l'installation. 4. Sélectionnez Démarrer/Paramètres/Panneau de configuration puis double-cliquez sur Contrôleurs de jeu La boîte de dialogue Contrôleurs de jeu affichera le nom du Joystick avec l'état OK. 5. Dans le Control Panel, cliquez sur Propriétés pour configurer votre Joystick. Test du périphérique : vous permet de tester et visualiser l’ensemble des fonctions. Vous êtes maintenant prêt à jouer !
2 MODES D’AXES Sur PC votre Joystick dispose de 2 mode d’axes :
Mode 4 Axes (Led Home Rouge)
Le bouton bascule est couplé avec la rotation du manche pour la fonction palonnier
Mode 5 Axes (Led Home Verte)
Le bouton bascule devient indépendant pour l’attribution manuelle d’une autre fonction
Pour basculer d’un mode à l’autre pressez simplement le bouton HOME (12)
REMARQUES IMPORTANTES SUR « PC »
- Le sélecteur USB (3) du votre Joystick doit toujours être positionné sur « PC » avant le connecter - Lorsque vous branchez votre Joystick : laissez le manche, le palonnier et la manette des gaz centrés et évitez de les déplacer (pour éviter tout problème de calibration).

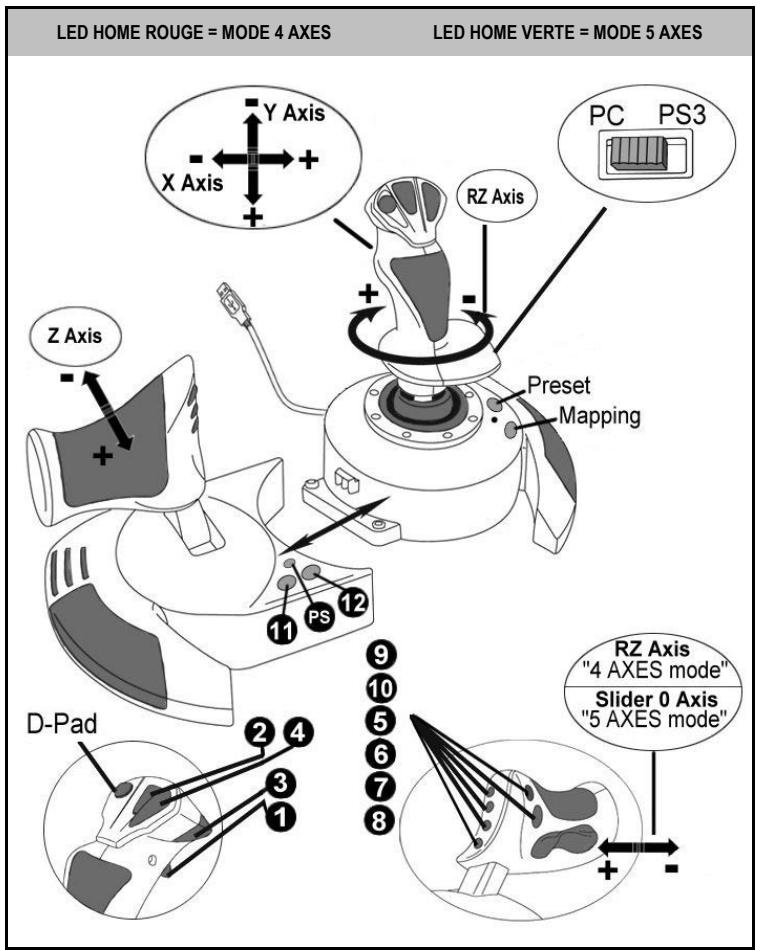

CONFIGURATION DU « PRESET AUTOMATIQUE » - PC Schéma du « PRESET AUTOMATIQUE » sur PC LED HOME ROUGE = MODE 4 AXES Le preset en mode « 4 axes » correspond aux configurations par défaut de la plupart des jeux de simulation aérienne sur PC.
Il vous permettra donc de lancer directement votre jeu sans avoir à reconfigurer votre Joystick. En mode « 5 axes » la fonction du bouton bascule devra être attribuée manuellement dans les options de votre jeu. 5/12
INSTALLATION SUR « PLAYSTATION® 3 » 1. Mettez le sélecteur USB (3) de votre Joystick en position « PS3 ». 2. Branchez le connecteur USB (2) sur un port USB de la console. 3. Allumez votre console. 4. Lancez le jeu. Vous êtes maintenant prêt à jouer !
UTILISATION DU BOUTON « HOME / PS »
Le bouton « Home / PS » de votre Joystick vous permettra de quitter vos jeux, d’accéder aux menus et d’éteindre directement votre système PlayStation®3. Il vous permettra également de basculer très rapidement entre la manette et le joystick pour les jeux qui alternent « phases à pied » et « phases de vol ».
REMARQUES IMPORTANTES SUR PLAYSTATION® 3
- Le sélecteur USB (3) de votre Joystick doit toujours être positionné sur « PS3 » avant de le connecter sur la console. - En mode « 1 Joueur » si votre manette officielle est allumée, il est alors nécessaire de basculer celle-ci en « port manette 2 » afin que votre Joystick soit fonctionnel. - Sur PlayStation® 3, le Joystick n’est compatible qu’avec les jeux PlayStation® 3 (et ne fonctionnera pas avec les jeux PlayStation® 2). - Lorsque vous branchez votre Joystick : laissez le manche, le palonnier et la manette des gaz centrés et évitez de les déplacer (pour éviter tout problème de calibration).
CONFIGURATION DU « PRESET AUTOMATIQUE » - PLAYSTATION® 3
Schéma du « PRESET AUTOMATIQUE » sur PlayStation® 3
LED HOME ROUGE Ce preset correspond aux configurations par défaut de la plupart des jeux de simulation aérienne sur
PlayStation® 3. Il vous permettra de lancer directement votre jeu sans avoir à reconfigurer votre Joystick. Les 4 directions du manche correspondent aux 4 directions du mini-stick gauche de la manette PS3. La manette des gaz correspond à la direction Haut/Bas du mini-stick droit de la manette PS3. Le palonnier (par rotation du manche et bouton bascule) correspond à la direction Gauche/Droite du mini-stick droit de la manette PS3.
2 MODES DE PROGRAMMATION Le bouton PRESET (6) et sa Led Lumineuse vous permettent de visualiser le type de programmation choisi :
AUTOMATIQUE (préprogrammé) ou MANUEL (programmé par vous-même). Une simple pression sur ce bouton vous permettra (même en cours de jeu) de basculer d’une programmation à l’autre. • PRESET AUTOMATIQUE : Led ETEINTE Il s’agit ici de la programmation par défaut : les axes, la position des boutons et de la croix sont préprogrammés REPORTEZ-VOUS AU SCHEMA « CONFIGURATION DU PRESET AUTOMATIQUE ». • PRESET MANUEL : Led VERTE Il s’agit ici de vos programmations personnelles : - Les boutons, les axes et la croix peuvent être inversés entre eux. - Vous pouvez modifier à votre convenance et à volonté ces programmations. - Elles sont automatiquement sauvegardées à l’intérieur de votre Joystick (même débranché). - Lorsque que votre «PRESET MANUEL» est vierge, il est alors identique au «PRESET AUTOMATIQUE».
Votre Joystick dispose d'une puce interne qui garde en mémoire l’ensemble de vos programmations « PRESET MANUEL » (même Joystick éteint ou débranché pendant une longue période).
Vous pouvez enregistrer un « PRESET MANUEL » différent sur chaque support utilisé : - un sur PC en mode 4 axes - un sur PC en mode 5 axes - un sur PlayStation® 3
Vos programmations s’effectuent à l’aide du bouton MAPPING.
• Exemples d’applications possibles : - Inverser la position des boutons - Inverser des axes entre eux = directions du manche, de la manette des gaz ou du palonnier (Dans ce cas, vous devez basculer les 2 directions du 1er axe vers le second.) - Inverser les 2 directions du même axe - Inverser des boutons avec la direction d’un axe ou de la croix • Exception : Les boutons HOME/PS, MAPPING et PRESET ne peuvent donc pas être reprogrammés et déplacés. 8/12
PROCÉDURE DE PROGRAMMATION ENREGISTRER UN « PRESET MANUEL »
Activez PRESET MANUEL (6) en appuyant sur le bouton.
Pressez et relâchez le bouton MAPPING (7).
Pressez et relâchez le bouton ou la direction à programmer.
Pressez et relâchez le bouton ou la direction sur lequel ou laquelle vous désirez placer votre fonction.
Votre « PRESET MANUEL » est désormais actif et actualisé
(avec votre programmation effectuée).
EFFACER UN « PRESET MANUEL »
Activez votre PRESET MANUEL (6)
Pressez et maintenez appuyé le bouton MAPPING (7) pendant 2 secondes.
Votre « PRESET MANUEL » est désormais vierge
(et redevenu identique au « Preset Automatique »).
RETOUR AU « PARAMETRAGE D’USINE »
Effacez en une seule manipulation l’ensemble de vos programmations ou réglages effectués à la fois sur PC (en mode 4 et 5 axes) et sur PlayStation® 3 : Couleur de la LED HOME Etapes Action / PS CLIGNOTE Appuyez simultanément sur les boutons 1 VERT / ROUGE MAPPING + PRESET 3 SECONDES L’ensemble de vos « PRESET MANUEL » (PC + PS3) ou réglages sont désormais vierges. Remarque : Cette manipulation a pour effet de redémarrer complètement votre Joystick (sur PC, il est donc recommandé d’effectuer cette opération en dehors des jeux).
DEPANNAGE ET AVERTISSEMENT
• Mon Joystick ne fonctionne pas correctement ou semble mal calibré : - Eteignez votre ordinateur ou votre console, déconnectez votre Joystick, rebranchez et relancez votre jeu. - Lorsque vous branchez votre Joystick : laissez le manche, le palonnier et la manette des gaz centrés et évitez de les déplacer (pour éviter tout problème de calibration). - Quittez votre jeu, débranchez votre Joystick, vérifier la bonne position du sélecteur USB « PC/PS3 » (3), puis rebranchez le tout. • Je n’arrive pas à configurer mon Joystick : - Dans le menu « Options / Contrôleur / Manettes ou Joystick » de votre jeu : choisissez la configuration appropriée ou reconfigurez complètement les options du contrôleur. - Reportez-vous au manuel de l’utilisateur ou à l’aide en ligne de votre jeu pour plus d’informations. - Vous pouvez également utiliser la fonction « MAPPING » de votre Joystick pour résoudre ce type de problème. • Mon Joystick est trop ou pas assez sensible : - Votre Joystick s’auto-calibre de manière autonome après quelques mouvements effectués sur les différents axes. - Dans le menu « Options / Contrôleur / Manettes ou Joystick » de votre jeu : ajustez la sensibilité et les zones mortes de votre Contrôleur (si l’option est disponible). - Ajustez la résistance du manche à l’aide de la molette (9) située sous la base de votre joystick. • La fonction Palonnier est trop sensible - Désactivez la rotation du manche grâce à la vis de blocage (5) située à la base du manche et utilisez le bouton bascule pour la fonction palonnier
SUPPORT TECHNIQUE Si vous rencontrez un problème avec votre produit, rendez-vous sur le site http://ts.thrustmaster.com et cliquez sur Support Technique. Vous aurez alors accès à différents services (Foire Aux Questions (FAQ), dernières versions des pilotes et logiciels) susceptibles de résoudre votre problème. Si le problème persiste, vous pouvez contacter le support technique des produits Thrustmaster (« Support Technique ») :
Par e-mail : Pour bénéficier du support technique par e-mail, vous devez d’abord vous enregistrer en ligne. Les informations fournies vont permettre aux techniciens de résoudre plus rapidement votre problème. Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l’écran. Si vous êtes déjà enregistré, renseignez les champs Nom d’utilisateur et Mot de passe puis cliquez sur Connexion. Par téléphone (si vous n’avez pas d’accès Internet) : Canada
Du lundi au vendredi de 7h à 11h et de 12h à 17h
Le samedi et le dimanche de 7h à 12h (Heure de l’Est)
Du lundi au vendredi de 13h à 17h et de 18h à 22h
Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Du lundi au vendredi de 13h à 17h et de 18h à 22h
Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Du lundi au vendredi de 13h à 17h et de 18h à 22h
Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Tarif d’une communication locale
Tarif d’une communication nationale
* Tarif indicatif (hors coût de mise en relation)
Dans le monde entier, Guillemot Corporation S.A. (« Guillemot ») garantit au consommateur que le présent produit Thrustmaster est exempt de défauts matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d’achat d’origine.
Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit devra être retourné à son lieu d’achat (ou tout autre lieu indiqué par le Support Technique). Dans le cadre de la garantie, le consommateur bénéficiera, au choix du Support Technique, du remplacement ou de la réparation du produit défectueux. Lorsque la loi applicable l’autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Thrustmaster. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la présente garantie. Cette garantie ne s’appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant d’une utilisation inappropriée ou abusive, d’une négligence, d’un accident, de l’usure normale, ou de toute autre cause non liée à un défaut matériel ou à un vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non-édités par Guillemot, lesdits logiciels faisant l’objet d’une garantie spécifique accordée par leurs éditeurs. 11/12
Stipulations additionnelles à la garantie
Aux États-Unis d’Amérique et au Canada, cette garantie est limitée au mécanisme interne et au boîtier externe du produit. Toute garantie implicite applicable, incluant les garanties de qualité marchande ou d’adaptation à un usage particulier, est limitée à deux (2) ans à compter de la date d’achat et soumise aux conditions de la présente garantie limitée. En aucun cas,
Guillemot Corporation S.A. ou ses sociétés affiliées ne sauraient être tenues responsables envers qui que ce soit de tous dommages indirects ou dommages accessoires résultant du non-respect des garanties expresses ou implicites. Certains États/Provinces n’autorisent pas la limitation sur la durée d’une garantie implicite, ou l’exclusion ou la limitation de responsabilité pour les dommages indirects ou accessoires, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas vous être applicables. Cette garantie vous confère des droits spécifiques ; vous pouvez également bénéficier d’autres droits qui peuvent différer d’un État/Province à l’autre.
© 2008 Guillemot Corporation S.A. Tous droits réservés. Thrustmaster® est une marque déposée de Guillemot Corporation S.A. PlayStation® est une marque déposée de Sony
Computer Entertainment, Inc. Windows®, XP et Vista sont des marques déposées de Microsoft Corporation aux Etats-Unis et/ou dans d’autres pays. Toutes les autres marques déposées et noms commerciaux sont reconnus par les présentes et sont la propriété de leurs propriétaires respectifs. Illustrations non contractuelles. Le contenu, la conception et les spécifications sont susceptibles de changer sans préavis et de varier selon les pays. Fabriqué en Chine.
En fin de vie, ce produit ne doit pas être éliminé avec les déchets ménagers normaux mais déposé à un point de collecte des déchets d'équipements électriques et électroniques en vue de son recyclage.
Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l’emballage. En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l’environnement. Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.
