MODE D'EMPLOI VR 31 VAILLANT

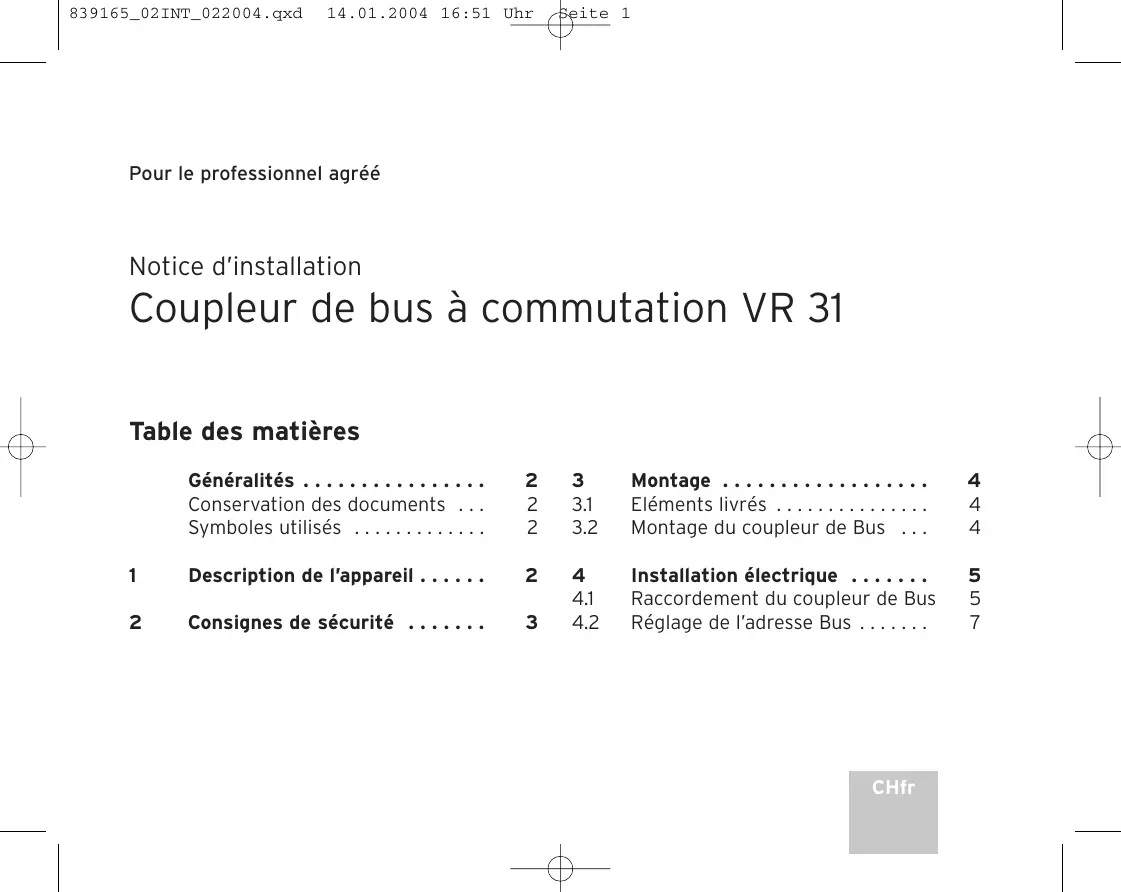

Notice d'installation

Coupleur de bus à commutation VR 31

Table des matieres

Généralités 2 3 Montage 4

Conservation des documents 2 3.1 Eléments livrés 4

Symboles utilisés 2 3.2 Montage du coupleur de Bus 4

1 Description de l'appareil . 2 4 Installation electrique . 5
4.1 Raccordement du coupleur de Bus 5
2 Consignes de sécurité 3 4.2 Réglage de l'adresse Bus 7

Généralités

Attention!

Avant l'installation, veuillez dire cette notice. Les prescriptions d'utilisation des différents composants doivent etre respectees lors de I'installation. Les notices d'utilisation de I'appareil de chauffage et du systeme de regulation à Bus modulaire doivent etre observées.

Conservation des documents

Ces instructions d'installation doivent être données à l'exploitant de l'installation. Celui-ci s'assure de les conserver afin qu'elle soient toujours disponibles en cas de besoin.

Symboles utilisés

Pendant le montage, veillez à respecter les consignes de sécurité mentionnées dans la presente notice!

Danger!

Danger corporel immediat.

Attention!

Produit et/ou environnement susceptible de creer une situation dangereuse.

Conseil!

Recommendation d'utilisation.

• Symbole d'une activités nécessaire

1 Description de l'appareil

Vous pouvez monter le coupleur de bus à commutation VR 31 pour agrandir le système des régulateurs auroMATIC 620 ou calorMATIC 630.

Le coupleur de bus sert à réguler la communication entre l'appareil de régulation central et un ou plusieurs générateurs de chaleur à 1 ou 2 allures. Le VR 31 se compose d'une platine avec borne de raccord.

calorMATIC 630:

Si vous désirez installer une cascade avec deux à six générateurs de chauffage pouvant être activés en commutation, vous avez besoin pour chaque apparéil de chauffage un coupleur de bus VR 31 qui établit la liaison entre l'eBus et l' apparéil de chauffage. Vous pouvez raccorder jusqu'à six VR 31 sur le régulateur. auroMATIC 620:

Lors de la combinaison d'un auroMATIC 620 avec un ou plusieurs-appareils de chauffage pouvant etre activés en commutation, vous nevez monter un coupleur de Bus VR 31 qui garantit la liaison entre I'eBus et I'appareil de chauffage. Vous pouze raccorder jusqu'à six
coupleurs de bus VR 31 sur le régulateur. Le coupleur de Bus est directement instalé dans le boitier du chauffage, la communication
avec le système de regulation s'opere via I'eBus. Sur le VR 31, une adresse Bus claire est attribuée au moyen d'un bouton tournant. Tous les autres reglages sont effectuels sur
systeme de reglage central.

2 Consignes de sécurité

Le coupleur de Bus doit être installé par une entreprise spécialisée agrée, responsable de l'application des normes et directives existantes. Nous ne saurions être responsables des dommages découlant du non-respect de la présente instruction.

Danger!

Danger mortel en raison de décharge électrique sur les raccords conducteurs de tension. Avant de travailler sur l'appareil, foupez l'arrivée de courant et verrouillez l'appareil contre toute remise en service.

Actionner les interrupteurs secteurs sur le auroMATIC 620 ou calorMATIC 630 ne suffit pas, pour enclenger sans tension tous les colliers du système.

2 Consignes de sécurité

3 Montage

Pour le câblage, des cables en usage dans le commerce doivent être utilisés. La section minimale doit faire 0,75 ~mm^2 .

Les longueurs maximes des cables suivantes ne doivent pas etre dépassées:

• cable de raccord de 0,75 mm² 300 m

Posez des câbles de raccord 230 V en les séparant des câbles des sondes ou des Bus.

3 Montage

3.1 Éléments livrés

Contrôlez avec le tableau 3.1 les éléments livrés du coupler de Bus.

Tab. 3.1: Éléments livrés du coupleur de Bus VR 31

Pos.	Quantité	Composant
1	1	Platine du coupleur de Bus VR 31
2	1	Borne de raccordement pour le;câble de raccord eBus

3.2 Montage du coupleur de Bus

Réglez avant le montage l'adresse Bus comme décrit dans le chapitre 4.2.

Montez ensuite la platine du coupleur de Bus VR 31 dans l'appareil de chauffage de la manière suivante:

• Ouvrez le boîtier de l'appareil de chauffage conformément à la notice de montage de l'appareil.

• Faites glisser la platine (1) sous les attaches de maintien (2) (voir fig. 3.1).

• Appuyez la platine avec précaution entre les centrages dans les supports (3) (fig. 3.1) jusqu'à ce que la platine s'enclenche.

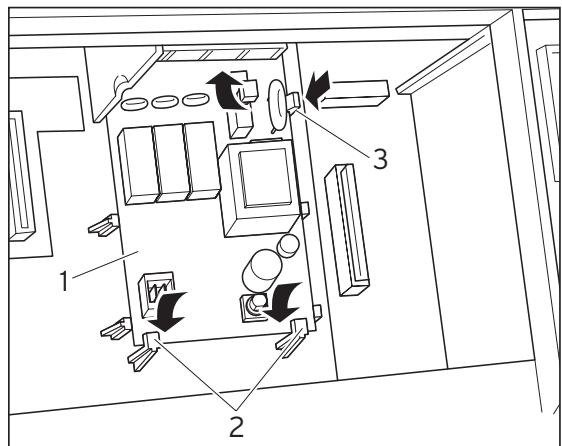

Fig. 3.1 Enclenchement de la platine

4 Installation électrique

4.1 Raccordement du coupleur de Bus

• Raccordez le coupleur de Bus en fonction du plan des connexions (fig. 4.2) sur l'appareil de chauffage.
  Reliez le coupleur de Bus à l'appareil de régulation auroMATIC 620 ou calorMATIC 630 via le connecteur de raccord du Bus afin de rendre possible la communication dans le système (fig. 4.1).

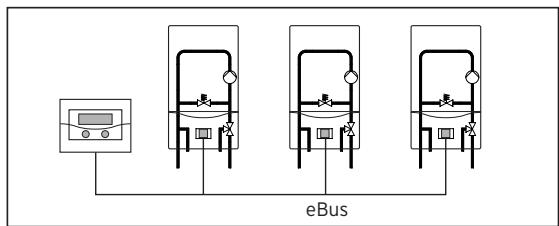

Fig. 4.1 Raccordement du coupler de Bus

Conseil!

L'eBus peut être ramifié à n'importequel endroit du système.

Platine de câblage VK(S)../6, /7

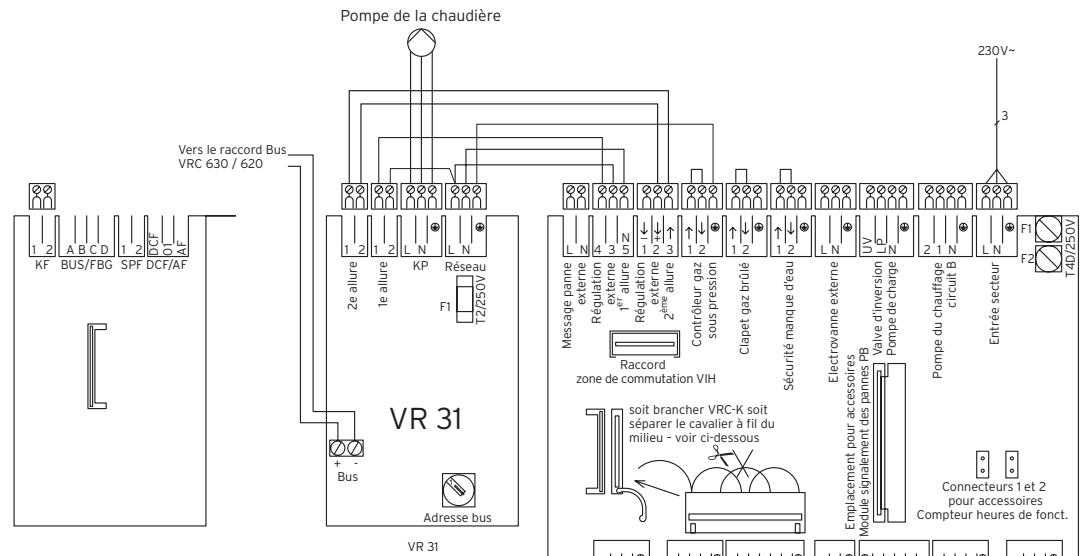

Fig. 4.2 Câblage

4.2 Réglage de l'adresse Bus

La communication au sein du système s'effectue via un eBus. Afin d'obtenir une communication parfaite entre tous les composants, vous doivent attribuer à chaque coupler de Bus une adresse nette. Pour cela, vous doivent régler sur le commutateur d'adresse du coupler de bus une valeur comprise entre 1 et 6.

• Réglez le commutateur d'adresse (1) (voir fig. 4.3) des coupleurs de Bus raccordés sur leur adresse bus. L'adresse Bus est basée sur la position de l'appareil au sein de la cascade. Le premier appareil obtient l'adresse Bus 1, le deuxième l'adresse 2, etc.

Les apparèils apparaissent dans cet ordre à l'écran du régulateur à bus modulaire calorMATIC 630 ou auroMATIC 620.

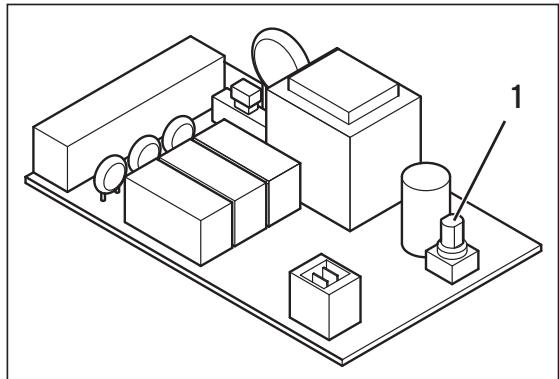

Fig. 4.3 Réglage de l'adresse Bus
