GEBRUIKSAANWIJZING VR 31 VAILLANT

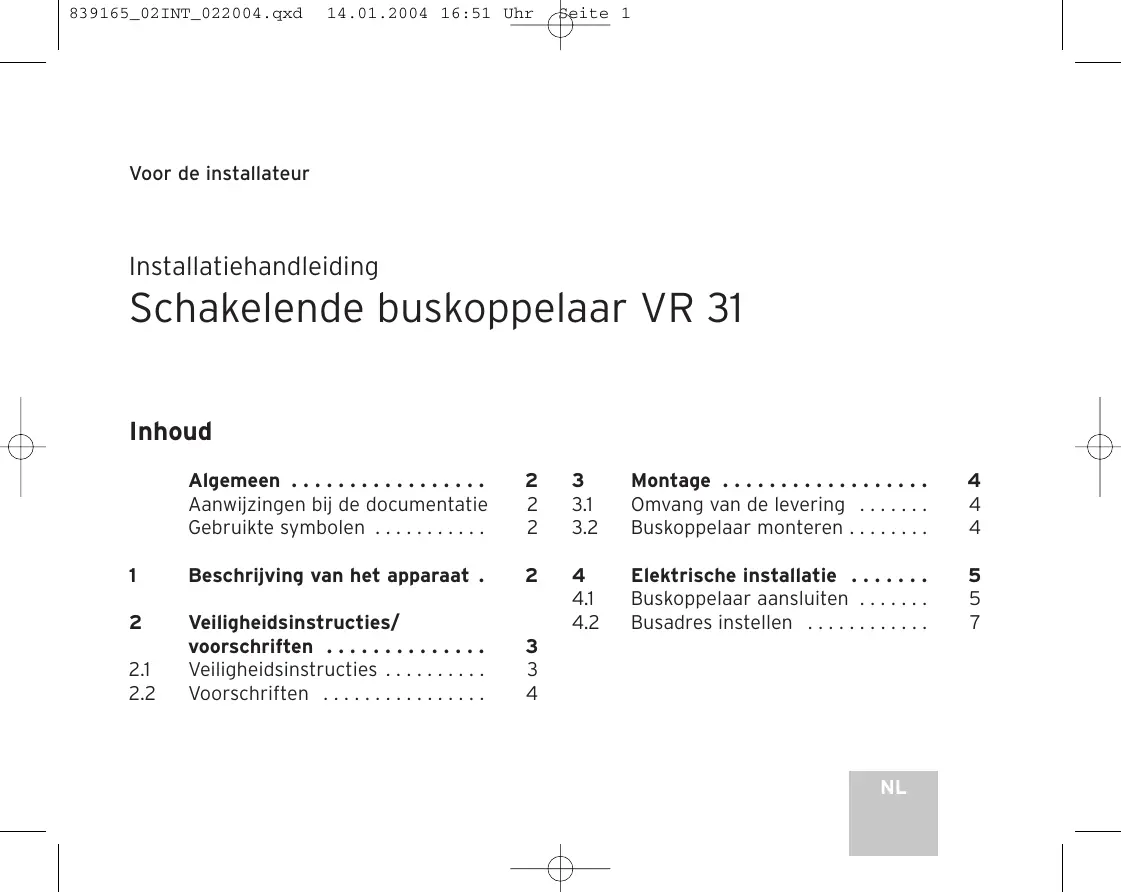

Seite 1 Voor de installateur Installatiehandleiding Schakelende buskoppelaar VR 31 Inhoud Algemeen . . . . . . . . . . . . . . . . . Aanwijzingen bij de documentatie Gebruikte symbolen . . . . . . . . . . .

Beschrijving van het apparaat .

Veiligheidsinstructies/ voorschriften . . . . . . . . . . . . . . Veiligheidsinstructies . . . . . . . . . . Voorschriften . . . . . . . . . . . . . . . .

14.01.2004 16:51 Uhr

Seite 2 Algemeen 1 Beschrijving van het apparaat Algemeen Let op! Gelieve vóór de montage deze handleiding te lezen. De componenten moet u installeren volgens de geldende voorschriften. Daarbij moeten de installatiehandleiding van het verwarmingsapparaat en van de busmodulaire regelaar in acht worden genomen. Aanwijzingen bij de documentatie Gelieve deze montagehandleiding te overhandigen aan de exploitant van de installatie. Deze zorgt er dan voor dat de handleiding bewaard wordt en indien nodig beschikbaar is. Gebruikte symbolen Let bij installatie van het toestel op de veiligheidsaanwijzingen in deze handleiding! Let op! Mogelijkheid tot een gevaarlijke situatie t.a.v. het product en/of omgeving. Aanwijzing! Toepassingsaanbeveling.

• Symbool voor een noodzakelijke activiteit. 1 Beschrijving van het apparaat U kunt de schakelende buskoppelaar VR 31 gebruiken voor de systeemuitbreiding van de regelaar auroMATIC 620 resp. calorMATIC 630. De buskoppelaar dient ervoor om de communicatie tussen het centrale regelapparaat en een of meerdere 1- of 2-traps warmteopwekkers te garanderen. De VR 31 bestaat uit een printplaat met aansluitklem. Gevaarlijk! Onmiddellijk gevaar voor lijf en leven!

14.01.2004 16:51 Uhr

Seite 3 Beschrijving van het apparaat 1 Veiligheidsinstructies/voorschriften 2 calorMATIC 630: Als u een cascade met twee tot zes schakelend aangestuurde warmteopwekkers wilt opbouwen, dan heeft u voor elk verwarmingsapparaat een buskoppelaar VR 31 nodig, die de verbinding tussen eBus en verwarmingsapparaat maakt. U kunt maximaal zes VR 31 buskoppelaars aansluiten op de regelaar. auroMATIC 620: Bij de combinatie van een auroMATIC 620 met een of meerdere schakelend aangestuurde verwarmingsapparaten moet u een buskoppelaar VR 31 monteren, die de verbinding tussen eBus en verwarmingsapparaat garandeert. U kunt maximaal zes VR 31 aansluiten aan de regelaar. De buskoppelaar wordt direct in de schakelkast van het verwarmingsapparaat gemonteerd. De communicatie met de regelaar gaat via de eBus. Aan de VR 31 moet met een draaischakelaar een eenduidig busadres worden ingesteld. Alle overige instellingen voert u uit aan het centrale regelapparaat. Installatiehandleiding - Schakelende buskoppelaar VR 31 2 Veiligheidsinstructies/ voorschriften De buskoppelaar moet gemonteerd worden door een erkend vakbedrijf, dat verantwoordelijk is voor het in acht nemen van bestaande normen en voorschriften. Voor schade die ontstaat door het niet in acht nemen van deze handleiding, aanvaarden wij geen aansprakelijkheid.

2.1 Veiligheidsinstructies

Gevaarlijk! Levensgevaar door elektrische schok aan spanninggeleidende aansluitingen! Vóór werkzaamheden aan het apparaat de stroomtoevoer uitschakelen en beveiligen tegen opnieuw inschakelen. Het activeren van de netschakelaar aan de auroMATIC 620 resp. calorMATIC 630 is niet voldoende om alle klemmen van het systeem spanningsvrij te schakelen.

De elektrische installatie dient te worden uitgevoerd conform de NEN 1010 (Veiligheidsbepalingen voor laagspanningsinstallaties). Voor de bedrading moeten in de handel verkrijgbare leidingen worden gebruikt. De busleiding moet een minimum diameter van 0,75 mm2 hebben. De volgende maximale lengte van de busleiding mag niet worden overschreden: 300 m - Kabeldiameter van 0,75 mm2 Leg aansluitleidingen met 230 V gescheiden van voeler- en busleidingen. 3 Montage

3.1 Omvang van de levering

Controleer aan de hand van tabel 3.1 de omvang van de levering van de buskoppelaar. Pos. Aantal Onderdeel

buskoppelaarprintplaat VR 31

aansluitklem voor eBus-leiding Tab. 3.1: Omvang van de levering van de buskoppelaar VR 31

3.2 Buskoppelaar monteren

Stel voor de inbouw het busadres in zoals beschreven in hoofdstuk 4.2. Monteer de printplaat van de buskoppelaar VR 31 in het verwarmingsapparaat als volgt:

• Open de schakelkast van het verwarmingsapparaat conform de installatiehandleiding van het verwarmingsapparaat.

Seite 5 Montage 3 Elektrische installatie 4

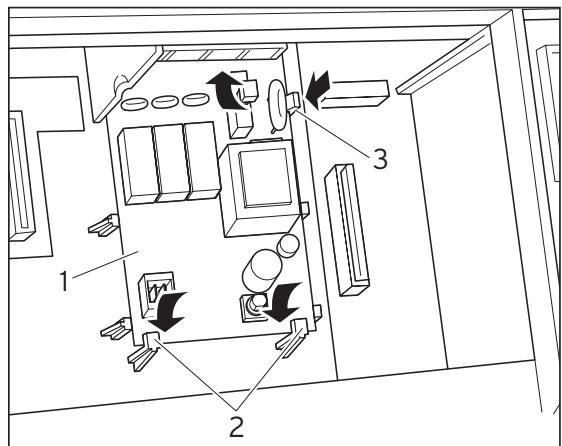

• Schuif de printplaat (1) onder de bevestigingslippen (2) (zie afb. 3.1).
• Druk de printplaat voorzichtig tussen de centreringen in de houders (3) (afb. 3.1) tot de printplaat er inklikt.

4 Elektrische installatie

4.1 Buskoppelaar aansluiten

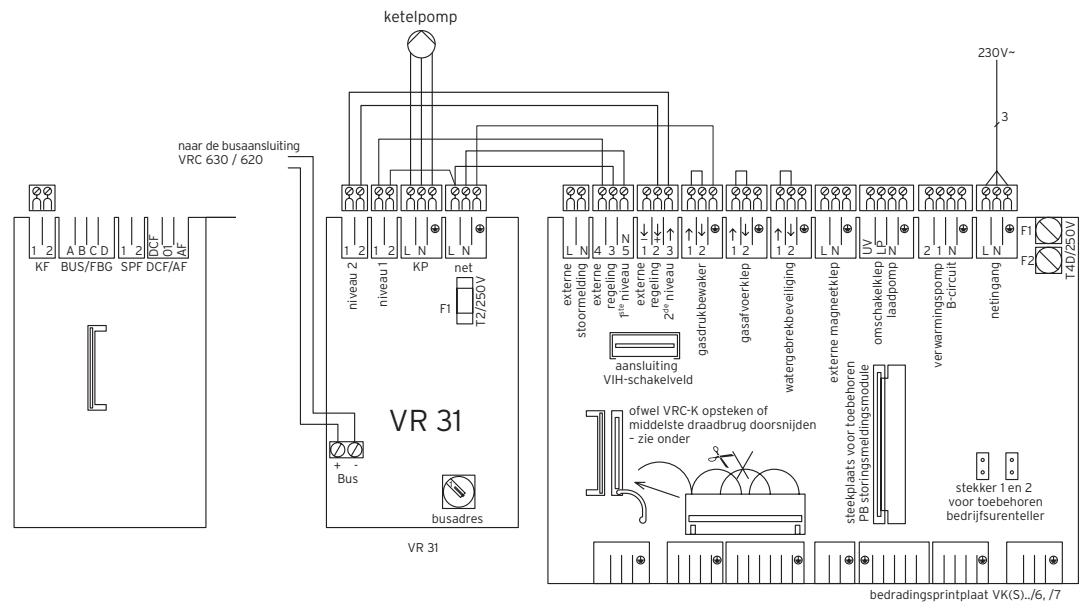

• Sluit de buskoppelaar conform het aansluitschema (afb. 4.2) aan op het verwarmingsapparaat.

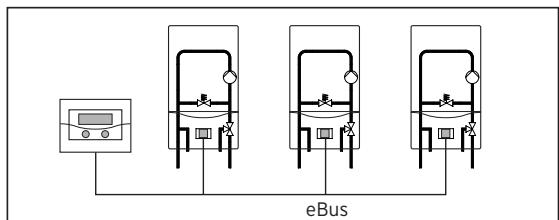

• Verbind de buskoppelaar via de busaansluitstekker met het regelapparaat auroMATIC 620 resp. calorMATIC 630 om de communicatie in het systeem mogelijk te maken (afb. 4.1).

Afb. 4.1 Buskoppelaar aansluiten Afb. 3.1 Printplaat in de houder klikken Aanwijzing! De eBus kan op een willekeurige plaats van het systeem worden afgetakt. Installatiehandleiding - Schakelende buskoppelaar VR 31

busadres ofwel VRC-K opsteken of middelste draadbrug doorsnijden – zie onder 2 1 N

netingang watergebrekbeveiliging aansluiting VIH-schakelveld

externe magneetklep steekplaats voor toebehoren PB storingsmeldingsmodule omschakelklep LP laadpomp

naar de busaansluiting VRC 630 / 620 stekker 1 en 2 voor toebehoren bedrijfsurenteller VR 31 bedradingsprintplaat VK(S)../6, /7 Afb. 4.2 Aansluitschema

4.2 Busadres instellen

De communicatie binnen het systeem gebeurt via een eBus. Om een foutloze communicatie tussen alle componenten te laten plaatsvinden, moet u de betreffende buskoppelaar een eenduidig adres geven. Daarvoor moet u aan de adresschakelaar van de buskoppelaar de waarden 1 tot 6 instellen.

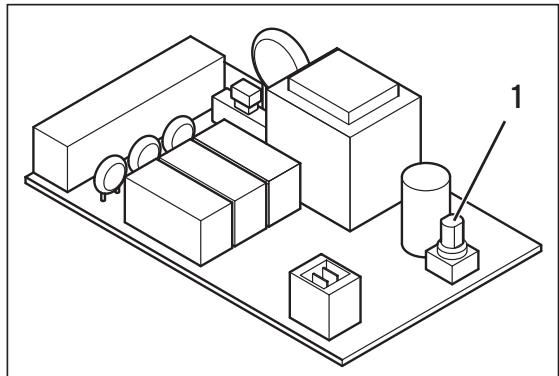

• Stel de adresschakelaar (1) (zie afb. 4.3) van de aangesloten buskoppelaar in op uw busadres. Het busadres richt zich naar de positie van het apparaat binnen de cascade. Het eerste apparaat krijgt het busadres 1, het tweede adres 2, enz. De apparaten verschijnen in deze volgorde in het display van de busmodulaire regelaar calorMATIC 630 of auroMATIC 620. Installatiehandleiding - Schakelende buskoppelaar VR 31
