HASZNÁLATI ÚTMUTATÓ VR 31 VAILLANT

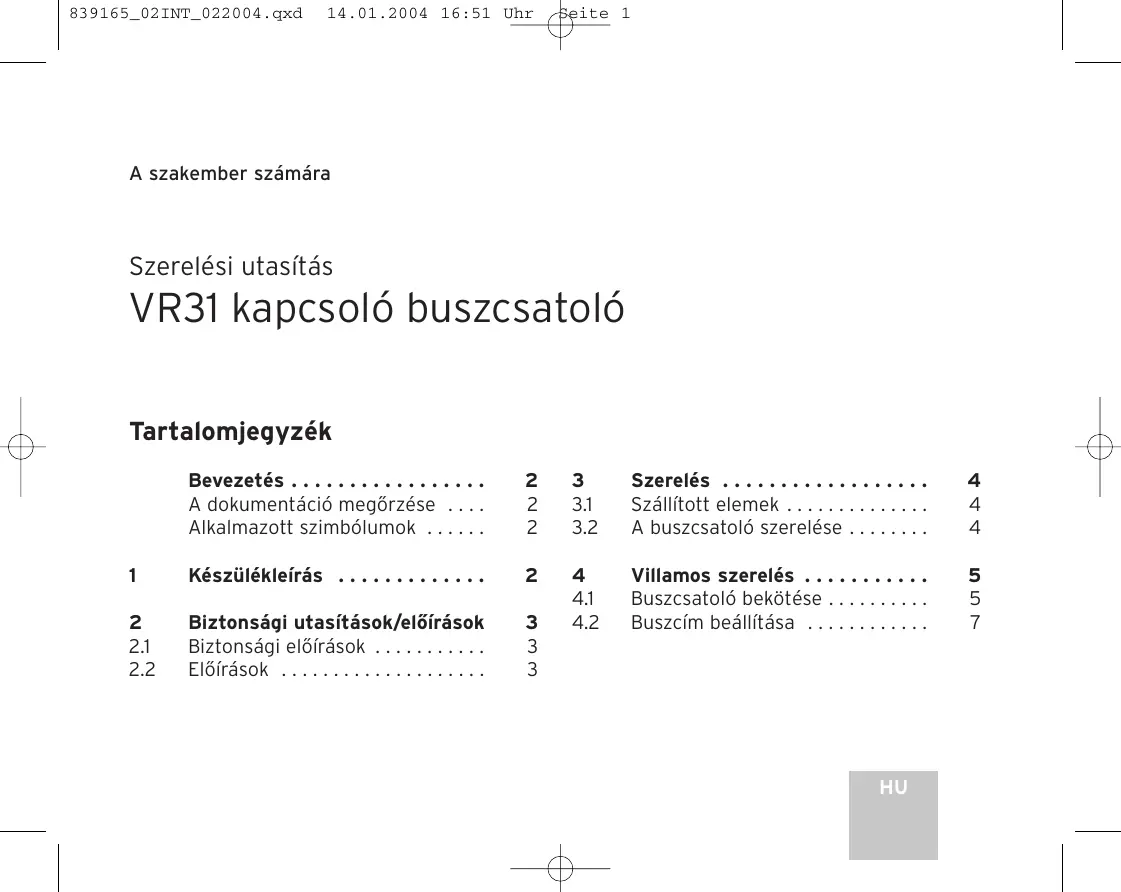

Seite 1 A szakember számára Szerelési utasítás VR31 kapcsoló buszcsatoló Tartalomjegyzék Bevezetés . . . . . . . . . . . . . . . . . A dokumentáció megőrzése . . . . Alkalmazott szimbólumok . . . . . .

Szerelés . . . . . . . . . . . . . . . . . . Szállított elemek . . . . . . . . . . . . . . A buszcsatoló szerelése . . . . . . . .

Készülékleírás . . . . . . . . . . . . .

Biztonsági utasítások/előírások Biztonsági előírások . . . . . . . . . . . Előírások . . . . . . . . . . . . . . . . . . . .

Villamos szerelés . . . . . . . . . . . Buszcsatoló bekötése . . . . . . . . . . Buszcím beállítása . . . . . . . . . . . .

14.01.2004 16:51 Uhr

Seite 2 Bevezetés 1 Készülékleírás Bevezetés Figyelem! A szerelés megkezdése előtt olvassa át ezt az utasítást. Az egyes elemeket az érvényes előírások szerint kell szerelni. Ennek során a fűtőkészülék és a buszmoduláris szabályozó használati utasításait be kell tartani. A dokumentáció megőrzése Kérjük, hogy ezt a szerelési utasítást adja tovább a rendszer üzemeltetőjének. Az üzemeltető feladata az útmutató megőrzése, hogy az szükség esetén rendelkezésre álljon. Alkalmazott szimbólumok Kérjük, hogy a készülék szerelése során tartsa be ezen útmutató biztonsági előírásait! Figyelem! Veszélyes helyzet lehetősége termék és környezet számára! Fontos tudnivaló! Alkalmazási javaslatok.

• Ez a szimbólum valamilyen elvégzendő feladatot jelöl. 1 Készülékleírás A VR31 kapcsoló buszcsatolót az auroMATIC 620 ill. calorMATIC 630 szabályozók rendszerbővítéséhez használjuk. A buszcsatoló a központi szabályozókészülék és egy vagy több egy vagy kétfokozatú fűtőberendezés közötti kommunikációra szolgál. A VR31 egy kártyából és a csatlakozókapcsokból áll. Veszély! Közvetlen élet- és balesetveszély!

Szerelési utasítás - VR31 kapcsoló buszcsatoló 839165_02INT_022004.qxd

14.01.2004 16:51 Uhr

Seite 3 Készülékleírás 1 Biztonsági utasítások/előírások 2 calorMATIC 630: Ha kettőnél több, de maximálisan 6 fűtőberendezés (modulálható) kaszkádba kapcsolása szükséges, berendezésenként egy-egy VR 31 buszcsatoló szükséges az eBus és a fűtőberendezés között. Maximum hat VR 31 egység csatlakoztatható a szabályzóra. auroMATIC 620: Az auroMATIC 620 és egy vagy több kapcsolt vezérlésű fűtőberendezés kombinációja esetén egy VR 31 buszcsatolót kell felszerelni az eBus és a fűtőberendezés közötti kapcsolat létrehozásához. Maximum hat VR 31 buszcsatoló csatlakoztatható a szabályzóra. A buszcsatolót közvetlenül a fűtőberendezés kapcsolódobozába kerül, a szabályozóval a kapcsolat az eBus-on át valósul meg. A VR 31 készüléken forgókapcsolóval egyértelmű buszcímet kell beállítani. Minden további beállítást a központi szabályozókészüléken kell elvégezni. Szerelési utasítás - VR31 kapcsoló buszcsatoló 2 Biztonsági utasítások/előírások A buszcsatolót kizárólag Vaillant Hungária által feljogosított szervíz szakember szerelheti fel, aki az érvényes előírások és szabályok betartásáért is felelős. Az ezen útmutató figyelmen kívül hagyása miatt bekövetkező károkért felelősséget nem vállalunk.

2.1 Biztonsági előírások

Veszély! A feszültség alatt álló csatlakozók érintése életveszélyes! A készüléken végzett munka előtt kapcsoljuk le az áramellátást, és védjük az újrabekapcsolás elől. A hálózati kapcsoló működtetése a auroMATIC 620 ill. calorMATIC 630 készüléken nem elegendő a rendszer összes kapcsának feszültségmentesítéséhez.

Seite 4 2 Biztonsági utasítások/előírások 3 Szerelés

A huzalozáshoz szaküzletben kapható vezetéket kell használni. A buszvezeték legkisebb keresztmetszete 0,75 mm2. A buszvezeték az alábbi maximális vezetékhosszt nem haladhatja meg: - 0,75 mm2 kábelkeresztmetszet: 300 m A 230 V-os bekötő vezetéket az érzékelő ill. buszvezetékektől külön kell vezetni. 3 Szerelés

3.1 Szállított elemek

A 3.1 táblázat alapján ellenőrizze a buszcsatoló szállított elemeit. Sor- Darabszám szám Alkatrész

Csatlakozókapocs eBus-vezetékhez 3.1. táblázat: VR 31 buszcsatoló szállított elemei

3.2 A buszcsatoló szerelése

A beépítés előtt a buszcímet a 4.2 pontban leírtak szerint be kell állítani. Ezután a VR 31 buszcsatoló kártyáját az alábbiak szerint kell beszerelni a fűtőberendezésbe:

• Nyissa ki a fűtőberendezés kapcsolódobozát a készülék telepítési útmutatója szerint.

Szerelési utasítás - VR31 kapcsoló buszcsatoló 839165_02INT_022004.qxd

14.01.2004 16:51 Uhr

Seite 5 Szerelés 3 Villamos szerelés 4

• Tolja be a kártyát (1) a tartófülek (2) alá (l. a
• Óvatosan nyomja be a kártyát a központosítók között a tartókba (3), amíg a kártya bepattan. 4 Villamos szerelés

4.1 Buszcsatoló bekötése

• A buszcsatolót a kapcsolási rajz (4.2 ábra) szerint kösse rá a fűtőberendezésre.
• Kösse össze a buszcsatolót és az auroMATIC 620 ill. calorMATIC 630 szabályozót a buszcsatoló dugasszal a rendszeren belüli kommunikáció létrehozásához (4.1 ábra).

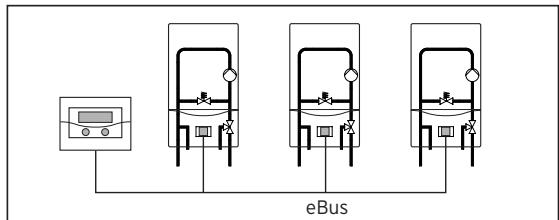

4.1 ábra Buszcsatoló bekötése

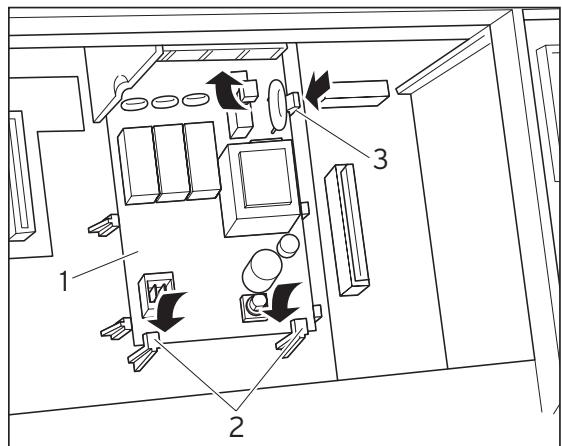

3.1 ábra: A kártya bepattintása

Szerelési utasítás - VR31 kapcsoló buszcsatoló Fontos tudnivaló! Az eBus a rendszer tetszőleges helyén elágaztatható.

Seite 6 4 Villamos szerelés kazánszivattyú 230V~

buszcím VRC-K-t rádugaszolni, vagy a középso huzal-rövidzárat megszüntetni – lásd lenn 2 1 N

hálózati csatlakozás csatlakoztatás VIH-kapcsolótábla

futési keringteto szivattyú B-kör

külso mágnesszelep tartozékok dugaszpozíciója PB hibajelzo modul váltószelep LP töltoszivattyú

füstgázcsappantyú N _ + L N 4 3 5 1 2 3 gázhiány-kapcsoló

T2/250V L N hálózat külso hibaüzenet külso szabályozás

VRC 630 / 620 buszcsatlakozóhoz 1 és 2 dugasz tartozékhoz üzemóra-számláló VR 31 VK(S)../6, /7 kazán-alaplap

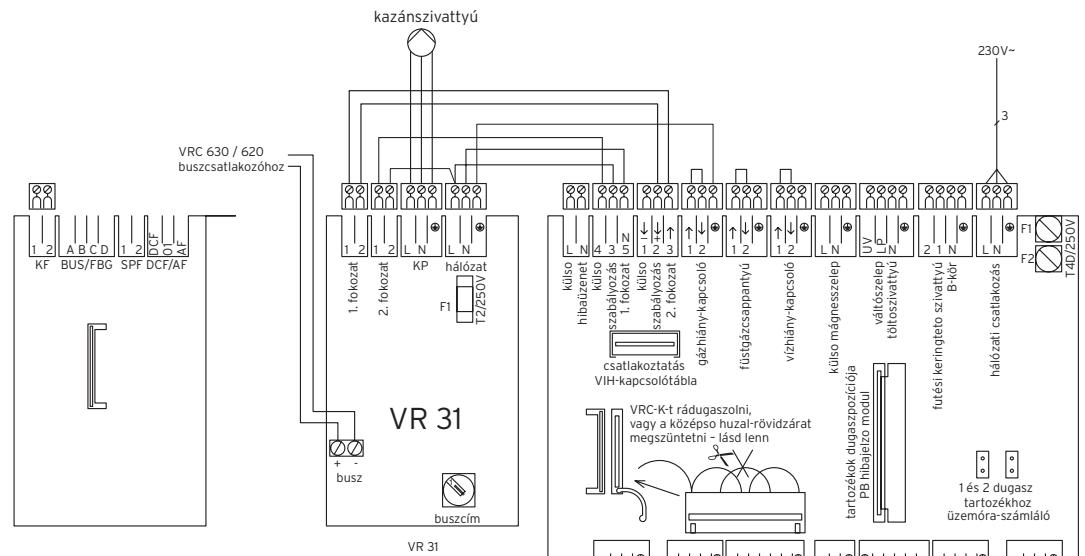

4.2 ábra: Kapcsolási rajz

Szerelési utasítás - VR31 kapcsoló buszcsatoló 839165_02INT_022004.qxd

14.01.2004 16:51 Uhr

Seite 7 Villamos szerelés 4

4.2 Buszcím beállítása

A rendszeren belüli kommunikáció eBus útján megy végbe. Az összes komponens közötti kifogástalan kommunikáció érdekében az adott buszcsatolónak egyértelmű címmel kell rendelkeznie. Ehhez a buszcsatoló címkapcsolóján az 1 és 6 közötti érték egyikét kell beállítani.

• A csatlakoztatott buszcsatolók címkapcsolóit (1) (l. a 4.3 ábrát) állítsa be azok buszcímére. A buszcím a készüléknek a kaszkádon belüli pozíciójától függ. Az első készülék kapja az 1. címet, a második a 2. címet stb. A készülékek az auroMATIC 620 vagy calorMATIC 630 buszmoduláris szabályozó kijelzőjén ebben a sorrendben jelennek meg. Szerelési utasítás - VR31 kapcsoló buszcsatoló

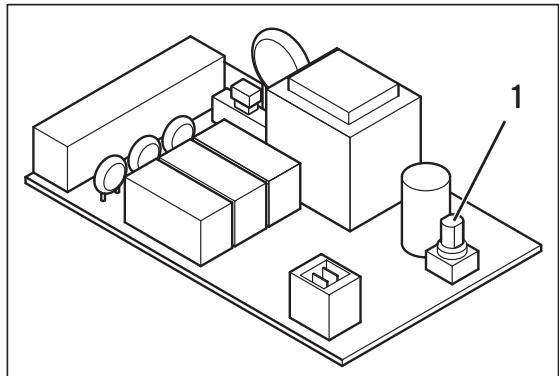

4.3 ábra: Buszcím beállítása
