KULLANIM KILAVUZU VR 31 VAILLANT

Seite 1 Vaillant yetkili sat c lar için Montaj k lavuzu On/Off çal şan veri yolu modulü VR 31 İçindekiler Genel hususlar . . . . . . . . . . . . . Evraklar n muhafaza edilmesi . . . Kullan lan semboller . . . . . . . . . . .

Elektrik kablo bağlants . . . . . Veri yolu modulünün bağlanmas Veri yolu adresinin ayarlanmas .

14.01.2004 16:51 Uhr

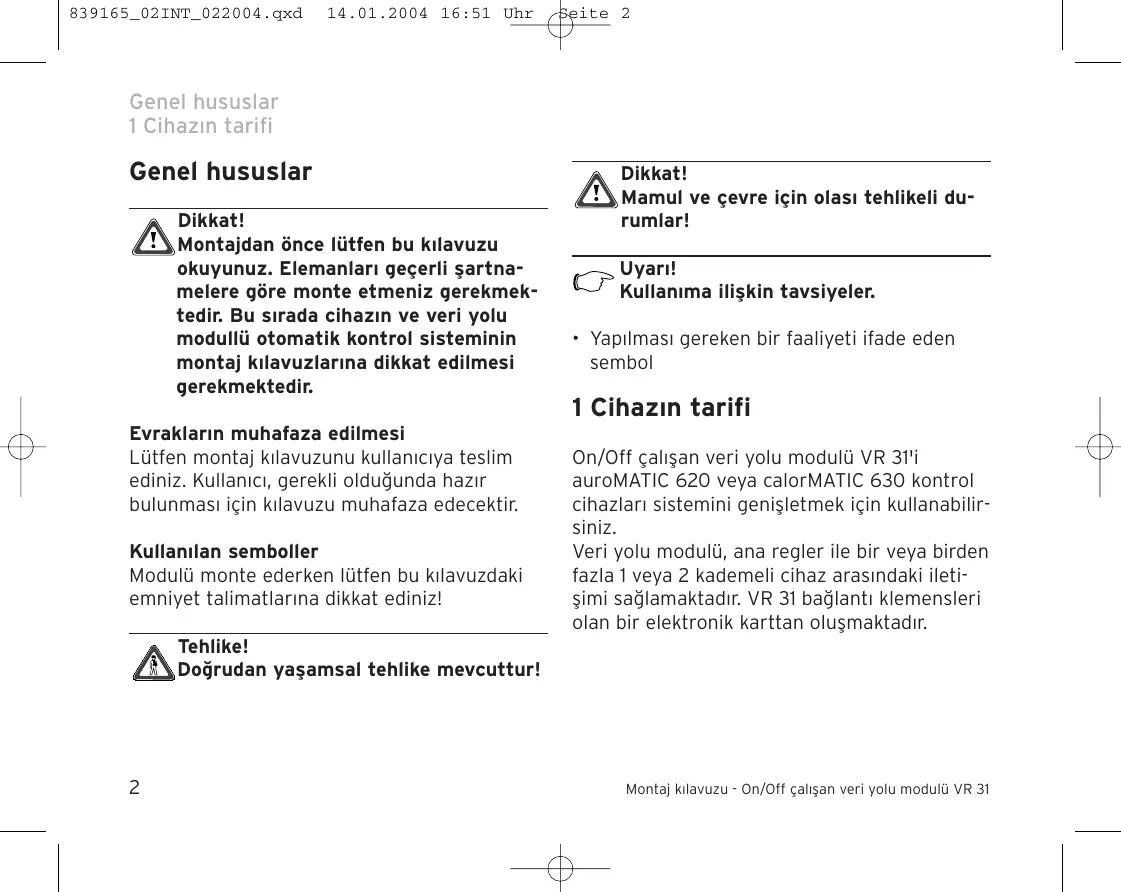

Seite 2 Genel hususlar 1 Cihaz n tarifi Genel hususlar Dikkat! Montajdan önce lütfen bu klavuzu okuyunuz. Elemanlar geçerli şartnamelere göre monte etmeniz gerekmektedir. Bu srada cihazn ve veri yolu modullü otomatik kontrol sisteminin montaj klavuzlarna dikkat edilmesi gerekmektedir. Dikkat! Mamul ve çevre için olas tehlikeli durumlar! Uyar! Kullanma ilişkin tavsiyeler.

• Yap lmas gereken bir faaliyeti ifade eden sembol 1 Cihazn tarifi Evraklarn muhafaza edilmesi Lütfen montaj k lavuzunu kullan c ya teslim ediniz. Kullan c , gerekli olduğunda haz r bulunmas için k lavuzu muhafaza edecektir. Kullanlan semboller Modulü monte ederken lütfen bu k lavuzdaki emniyet talimatlar na dikkat ediniz! On/Off çal şan veri yolu modulü VR 31'i auroMATIC 620 veya calorMATIC 630 kontrol cihazlar sistemini genişletmek için kullanabilirsiniz. Veri yolu modulü, ana regler ile bir veya birden fazla 1 veya 2 kademeli cihaz aras ndaki iletişimi sağlamaktad r. VR 31 bağlant klemensleri olan bir elektronik karttan oluşmaktad r. Tehlike! Doğrudan yaşamsal tehlike mevcuttur!

14.01.2004 16:51 Uhr

Seite 3 Cihaz n tarifi 1 Güvenlik uyar lar 2 calorMATIC 630: İki ile alt aras nda On/Off çal şan cihazlardan oluşan bir kaskad sistemi oluşturmak istiyorsan z, her bir cihaz için, e-Veri yolu ile cihaz aras ndaki bağlant y oluşturan bir veri yolu modulü VR 31'e gerek duymaktas n z. auroMATIC 620: Bir auroMATIC 620'nin bir veya birden fazla On/Off olarak çal şan cihazlarla kombine edilmesinde, e-Veri yolu ile cihaz aras ndaki bağlant y oluşturan bir veri yolu modulü VR 31 monte etmeniz gerekmektedir. Reglere en fazla alt veri yolu modulü VR 31 bağlayabilirsiniz. Veri yolu modulü doğrudan cihaz n elektrik kutusuna entegre edilmektedir, regler ile iletişim e-Veri yolu üzerinden gerçekleşmektedir. VR 31 modulündeki ayar düğmesiyle kesin bir veri yolu adresi ayarlanmaktad r. Bütün diğer ayarlar ana regler cihazdan yap lmaktad r. Montaj k lavuzu - On/Off çal şan veri yolu modulü VR 31 2 Güvenlik uyarlar Veri yolu modulünün, mevcut standartlara ve şartnamelere uyulmas ndan sorumlu olan yetkili sat c lar ve Vaillant teknik servis taraf ndan monte edilmesi gerekmektedir. Bu k lavuza uyulmamas ndan dolay oluşan hasarlar için sorumluluk üstlenmemekteyiz.

2.1 Güvenlik uyarlar

Tehlike! Elektrik yüklü bağlantlardan elektrik çarpmasndan dolay hayati tehlike! Cihazda çalşmalar yapmadan önce elektrik girişini kesiniz ve tekrar açlmasna karş emniyet önlemleri alnz. auroMATIC 620 veya calorMATIC 630 cihazlarndaki tüm şalterlerin kapatlmas, sistemdeki bütün klemenslerdeki elektriği kesmeye yeterli değildir.

Seite 4 2 Güvenlik uyar lar 3 Montaj Kablo bağlant lar için piyasada bulunan normal kablolar kullan l r. Veri yolu kablosunun asgari kesiti 0,75 mm2 olmal d r. Aşağ daki maksimum veri yolu kablo uzunluklar n n aş lmas uygun değildir: 300 m - Kablo kesiti 0,75 mm2 230 V'luk bağlant kablolar n duyarga ve veri yolu kablolar ndan ayr olarak döşeyiniz. 3 Montaj

3.1 tablosu ile veri yolu modulünün teslimat

kapsam n kontrol ediniz. Poz. Adet Parça

e-Veri yolu kablosu için bağlant soketi Tab. 3.1: Veri yolu modulü VR 31'in teslimat kapsam

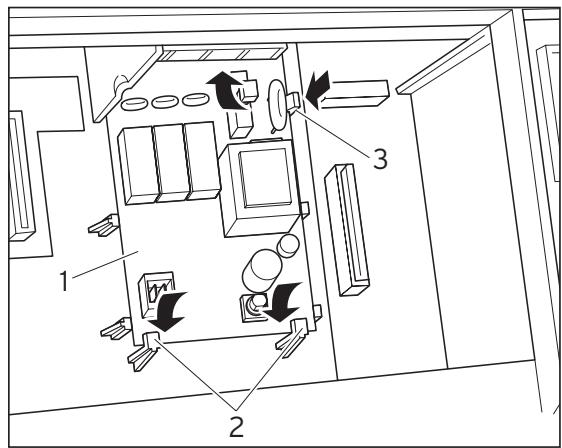

3.2 Veri yolu modulünün monte edilmesi

Montajdan önce veri yolu adresini 4.2 bölümünde tarif edildiği gibi ayarlay n z. Sonra veri yolu modulü VR 31'in elektronik kart n cihaza aşağ daki şekilde monte ediniz:

• Cihaz n elektrik kutusunu cihaz n montaj talimat na göre aç n z.

• Elektronik kart yerine oturana kadar dikkatli bir şekilde ortalama yerleri aras ndan tutucu (3) içine bast r n z.

4 Elektrik kablo bağlants

4.1 Veri yolu modulünün bağlanmas

• Veri yolu modulünü bağlant şemas na göre (Şek. 4.2) cihaza bağlay n z.
• Veri yolu modulünü, sistemler aras ndaki iletişimi sağlayabilmek için auroMATIC 620 veya calorMATIC 630 cihazlar na bağlay n z (Şek. 4.1).

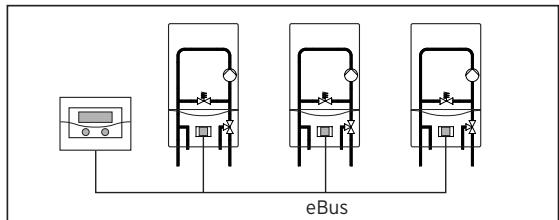

Şek. 4.1 Veri yolu modulünün bağlanmas Şek. 3.1 Elektronik kartn yerine oturtulmas Uyar! e-Veri yolu sistemin herhangi bir yerinden dağtlabilmektedir. Montaj k lavuzu - On/Off çal şan veri yolu modulü VR 31

Veri yolu adresi ya VRC K'y tak n z veya ortadaki tel köprüyü kesiniz - bak n z aşağ da 2 1 N

Kalorifer pompas B devresi VIH kumanda alan bağlant s harici manyetik ventil Aksesuar için fiş yeri PB ar za bildiri modülü Değiştirme ventili LP doldurma pompas

Su eksikliği kontrol tertibat

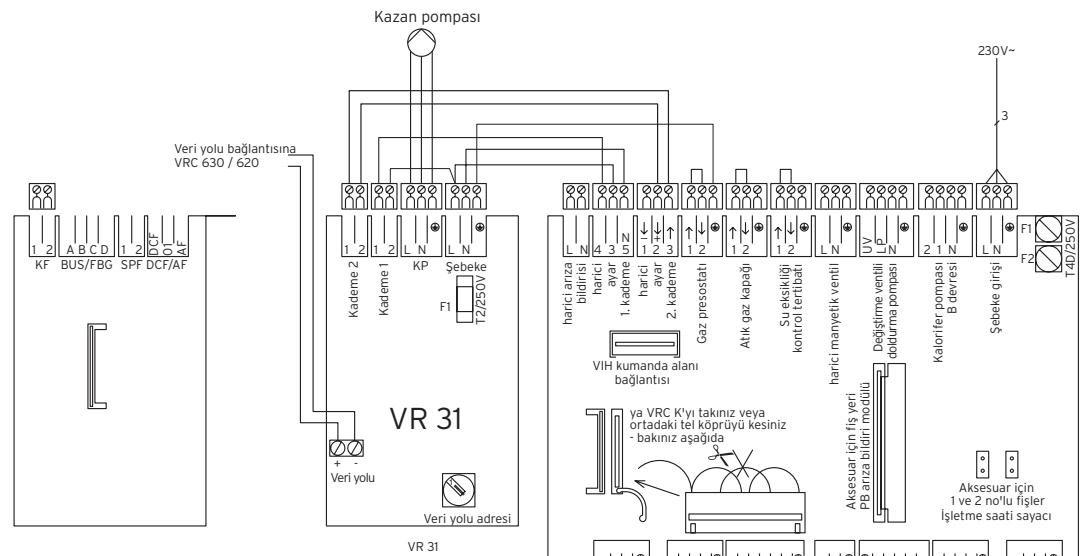

Veri yolu bağlant s na VRC 630 / 620 Aksesuar için 1 ve 2 no'lu fişler İşletme saati sayac VR 31 Kablo bağlant elektronik kart VK(S)../6, /7 Şek. 4.2 Bağlant şemas

4.2 Veri yolu adresinin ayarlanmas

Sistem içindeki iletişim bir e-Veri yolu üzerinden gerçekleşmektedir. Bütün elemanlar aras nda kusursuz bir iletişimin sağlanmas için, ilgili veri yolu modulüne kesin bir adres atanmas gerekmektedir. Bunun için veri yolu modulünün adres şalterinden 1-6 aras ndaki bir değerin ayarlanmas gerekmektedir.

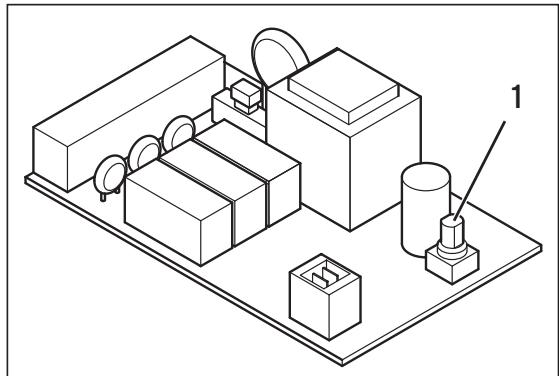

• Bağl olan veri yolu modullerinin adres şalterlerini (1) (bak n z Şek. 4.3) veri yolu adreslerine ayarlay n z. Veri yolu adresi cihaz n kaskad sistemi içindeki pozisyonuna bağl d r. Birinci cihaza 1 veri yolu adresi, ikinci cihaza 2 adresi vs. verilir. Cihazlar bu s raya göre calorMATIC 630 veya auroMATIC 620 veri yolu modullü otomatik kontrol sisteminin ekran nda görülmektedirler. Montaj k lavuzu - On/Off çal şan veri yolu modulü VR 31
