BEDIENUNGSANLEITUNG VR 31 VAILLANT

14.01.2004 16:51 Uhr

Seite 1 VR 31 DE, AT, CH, IT, TR, HU, ES, NL 839165_02INT_022004.qxd

14.01.2004 16:51 Uhr

Seite 2 839165_02INT_022004.qxd

14.01.2004 16:51 Uhr

Seite 1 Für den Fachhandwerker Installationsanleitung Buskoppler schaltend VR 31 Inhaltsverzeichnis Allgemeines ... Aufbewahrung der Unterlagen ... Verwendete Symbole ...

Gerätebeschreibung . . . . . . . . .

Sicherheitshinweise/ Vorschriften . . . . . . . . . . . . . . . Sicherheitshinweise . . . . . . . . . . . Vorschriften . . . . . . . . . . . . . . . . .

Elektroinstallation . . . . . . . . . . Buskoppler anschließen . . . . . . . . Busadresse einstellen . . . . . . . . . .

14.01.2004 16:51 Uhr

Seite 2 Allgemeines 1 Gerätebeschreibung Allgemeines Achtung! Vor der Montage lesen Sie bitte diese Anleitung. Installieren Sie die Komponenten gemäß den geltenden Vorschriften. Beachten Sie die Installationsanleitung des Heizgerätes und des busmodularen Reglers. Achtung! Mögliche gefährliche Situation für Produkt und Umwelt! Hinweis! Nützliche Informationen und Hinweise.

Symbol für eine erforderliche Aktivität 1 Gerätebeschreibung Aufbewahrung der Unterlagen Geben Sie bitte die Montageanleitung an den Anlagenbetreiber weiter. Dieser übernimmt die Aufbewahrung, damit die Anleitung bei Bedarf zur Verfügung steht. Verwendete Symbole Beachten Sie bitte bei der Montage des Gerätes die Sicherheitshinweise in dieser Montageanleitung! Sie können den Buskoppler schaltend VR 31 zur Systemerweiterung der Regler auroMATIC 620 bzw. calorMATIC 630 einsetzen. Der Buskoppler dient dazu, die Kommunikation zwischen dem zentralen Regelgerät und einem oder mehreren 1- oder 2-stufigen Wärmeerzeugern sicherzustellen. Der VR 31 besteht aus einer Platine mit Anschlussklemme. Gefahr! Unmittelbare Gefahr für Leib und Leben!

14.01.2004 16:51 Uhr

Seite 3 Gerätebeschreibung 1 Sicherheitshinweise/Vorschriften 2 calorMATIC 630: Wenn Sie eine Kaskade mit zwei bis sechs schaltend angesteuerten Wärmeerzeugern aufbauen möchten, benötigen Sie für jedes Heizgerät einen Buskoppler VR 31, der die Verbindung zwischen eBus und Heizgerät herstellt. Sie können bis zu sechs VR 31 an den Regler anschließen. auroMATIC 620: Bei der Kombination eines auroMATIC 620 mit einem oder mehreren schaltend angesteuerten Heizgeräten müssen Sie einen Buskoppler VR 31 montieren, der die Verbindung zwischen eBus und Heizgerät sicherstellt. Sie können bis zu sechs Buskoppler VR 31 an den Regler anschließen. Sie müssen den Buskoppler VR 31 direkt in die Schaltleiste des Heizgerätes einbauen. Er kommuniziert mit dem Regler über den eBus. Sie müssen an jedem VR 31 mittels eines Drehschalters eine eindeutige Busadresse einstellen. Alle weiteren Einstellungen nehmen Sie am zentralen Regelgerät vor. Installationsanleitung Buskoppler schaltend VR 31 2 Sicherheitshinweise/Vorschriften Der Buskoppler muss von einem anerkannten Fachhandwerksbetrieb montiert werden, der für die Beachtung bestehender Normen und Vorschriften verantwortlich ist. Für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen, übernehmen wir keine Haftung.

2.1 Sicherheitshinweise

Gefahr! Lebensgefahr durch Stromschlag an spannungsführenden Anschlüssen! Vor Arbeiten am Gerät die Stromzufuhr abschalten und gegen Wiedereinschalten sichern. Das Betätigen der Netzschalter am auroMATIC 620 bzw. calorMATIC 630 reicht nicht aus, um alle Klemmen des Systems spannungsfrei zu schalten. DE/AT/CH

14.01.2004 16:51 Uhr

Seite 4 2 Sicherheitshinweise/Vorschriften 3 Montage

Beachten Sie für die Elektroinstallation die Vorschriften des VDE sowie der EVU. In der Schweiz sind die Vorschriften des Schweizer Elektrotechnischen Vereins, SEV, einzuhalten. In Österreich sind für die Elektroinstallation die Vorschriften des ÖVE sowie der EVU zu beachten. Verwenden Sie für die Verdrahtung handelsübliche Leitungen. Die Busleitung muss einen Mindestquerschnitt von 0,75 mm2 haben. Folgende maximale Länge der Busleitung darf nicht überschritten werden: - Kabelquerschnitt von 0,75 mm2 300 m Verlegen Sie Anschlussleitungen mit 230 V getrennt von Fühler- bzw. Busleitungen.

Überprüfen Sie anhand der Tabelle 3.1 den Lieferumfang des Buskopplers. Pos. Anzahl Bauteil

Anschlussklemme für eBus-Leitung Tab. 3.1: Lieferumfang des Buskopplers VR 31

3.2 Buskoppler montieren

Stellen Sie vor dem Einbau die Busadresse, wie in Kap. 4.2 beschrieben, ein. Montieren Sie dann die Platine des Buskopplers VR 31 im Heizgerät wie folgt:

Öffnen Sie den Schaltkasten des Heizgerätes gemäß der Installationsanleitung des Heizgerätes.

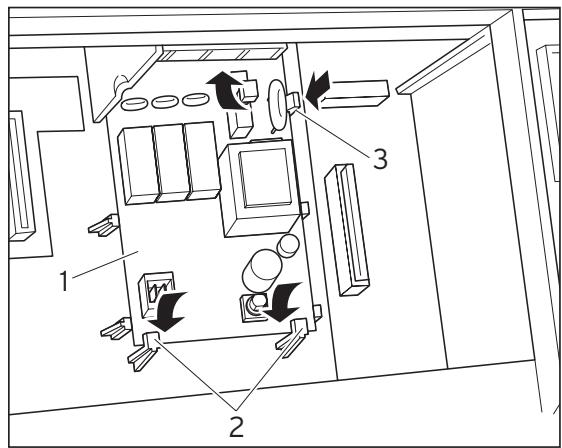

Schieben Sie die Platine (1) unter die Haltelaschen (2) (siehe Abb. 3.1). Installationsanleitung Buskoppler schaltend VR 31 839165_02INT_022004.qxd

14.01.2004 16:51 Uhr

Seite 5 Montage 3 Elektroinstallation 4

Drücken Sie die Platine vorsichtig zwischen den Zentrierungen in die Halterungen (3) (Abb. 3.1), bis die Platine einrastet.

4 Elektroinstallation

4.1 Buskoppler anschließen

Schließen Sie den Buskoppler entsprechend dem Anschlussplan (Abb. 4.2) an das Heizgerät an.

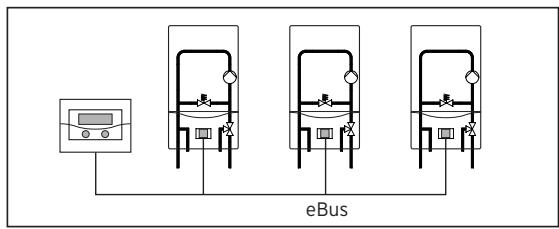

Verbinden Sie den Buskoppler mit dem Regelgerät auroMATIC 620 bzw. calorMATIC 630 über den Busanschlussstecker, um die Kommunikation im System zu ermöglichen (Abb. 4.1).

Abb. 3.1 Platine einrasten eBus Abb. 4.1 Buskoppler anschließen Hinweis! Der eBus kann an einer beliebigen Stelle des Systems verzweigt werden. Installationsanleitung Buskoppler schaltend VR 31 DE/AT/CH

14.01.2004 16:51 Uhr

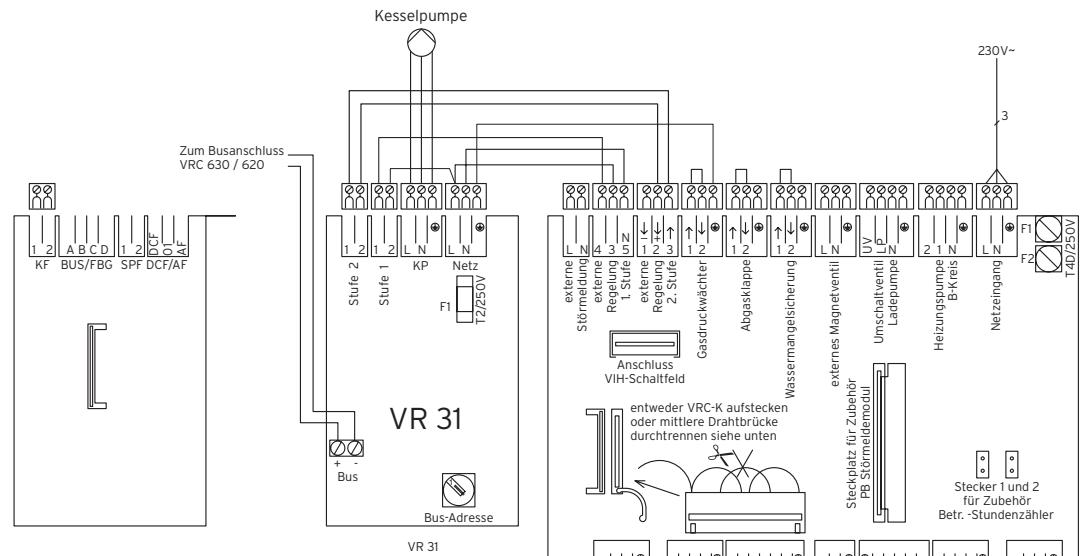

Seite 6 4 Elektroinstallation Kesselpumpe 230V~

Netzeingang Wassermangelsicherung entweder VRC-K aufstecken oder mittlere Drahtbrücke durchtrennen siehe unten

Heizungspumpe B-Kreis

externes Magnetventil Steckplatz für Zubehör PB Störmeldemodul Umschaltventil LP Ladepumpe VR 31

Abgasklappe Anschluss VIH-Schaltfeld

Zum Busanschluss VRC 630 / 620 Stecker 1 und 2 für Zubehör Betr. -Stundenzähler VR 31 Verdrahtungsplatine VK(S)../6, /7 Abb. 4.2 Anschlussplan

14.01.2004 16:51 Uhr

Seite 7 Elektroinstallation 4

4.2 Busadresse einstellen

Die Kommunikation innerhalb des Systemes erfolgt über einen eBus. Damit eine einwandfreie Kommunikation zwischen allen Komponenten erfolgen kann, müssen Sie dem jeweiligen Buskoppler eine eindeutige Adresse geben. Dazu müssen Sie am Adressschalter des Buskopplers den Wert 1 bis 6 einstellen.

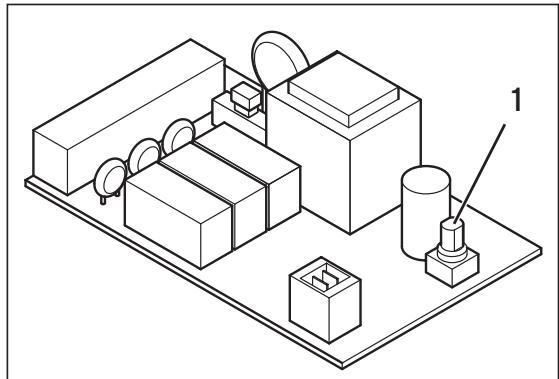

Stellen Sie die Adressschalter (1) (siehe Abb. 4.3) der angeschlossenen Buskoppler auf ihre Busadresse ein. Die Busadresse richtet sich nach der Position des Gerätes innerhalb der Kaskade. Das erste Gerät erhält die Busadresse 1, das zweite die Adresse 2 usw. Die Geräte erscheinen in dieser Reihenfolge im Display des busmodularen Reglers calorMATIC 630 oder auroMATIC 620. Installationsanleitung Buskoppler schaltend VR 31

14.01.2004 16:51 Uhr

Seite 8 839165_02INT_022004.qxd

14.01.2004 16:51 Uhr

Seite 8 839165_02INT_022004.qxd

14.01.2004 16:51 Uhr

Seite 8 839165_02INT_022004.qxd

14.01.2004 16:51 Uhr

Seite 7 Elektrik kablo bağlant s 4

4.2 Veri yolu adresinin ayarlanmas

14.01.2004 16:51 Uhr

Seite 8 839165_02INT_022004.qxd

14.01.2004 16:51 Uhr

Seite 8 839165_02INT_022004.qxd

14.01.2004 16:51 Uhr

Seite 8 839165_02INT_022004.qxd

14.01.2004 16:51 Uhr

Seite 5 Montage 3 Elektrische installatie 4

Schuif de printplaat (1) onder de bevestigingslippen (2) (zie afb. 3.1).

14.01.2004 16:51 Uhr

Seite 7 Elektrische installatie 4

4.2 Busadres instellen

14.01.2004 16:51 Uhr

Seite 8 839165_02INT_022004.qxd

14.01.2004 16:51 Uhr

839165_02 DE/AT/CHde/IT/CHit/CHfr/TR/HU/ES/NL 02 2004 Änderungen vorbehalten 839165_02INT_022004.qxd Seite 10
