1 Aanwijzingen bij de documentatie

De volgende aanwijzingen zijn een wegwijzer door de volledige documentatie. In combinatie met deze installmenthandleidingং nog andere documenten geldig.

Voor schade die door het Niet naleven van deze handleidingen ontstaat,+kunnen we Niet aansprakelijk gesteld worden.

Aanvullende geldende documenten

Gelieve bij de installmentie van de boiler alle handeidingen van bouwdelen en componenten van de installmentie in acht te nemen. Deze handledingen zijn bij de betreffende bouwdelen van de installmentie alsook aanvullende componenten gevoegd.

1.1 Bewaren van de documenten

Gelieve deze installmentiehandleiding alsook alle aanvullende geldende documenten en evt. benodigde hulpmiddelen aan de gebruiker van de installmentie te given. Die zorgt voor de Bewaring, zodate handledingen en hulp-middelen indien nodig ter beschikking staan.

1.2 Gebruikte symbolen

Gelieve bij de installmentie van het toestel de veiligheidsvoorschriften in deze handleiding in acht te nemen! Hierna+zijn de in de tekst gebruikte symbolen verklaard:

Gevaar! Onmiddelijk gevaar voor leven en goed!

Gevaar! Verbrandingsgevaar!

Attentie! Mogelijk gevaarlijke situatie voor product en omgeving!

Aanwijzinq! Nuttige informatatie en aanwijzingen.

• Symbool voor vereiste activiteit

2 Toestelbeschrijving

2.1 Opbouw en functie

De Vaillant zonneboilers VIH S 300/400/500 worden als indirect verwarmde warmwaterboilers voor de op zonnenergie gebaseerde warmwatervoorzieening gebruikt.

De Vaillant boilers VIH R 300/400/500 waarnde warmwaterboilers.

De Vaillant boilers VIH RW 300 zijn indirect verwarmde warmwaterboilers special voor warmtepompen.

Om een lange levensduur te garanderen, zich de boilers en de spiraalbuizen aan de drinkwaterzijde geëmailleerd. Als bijkomende roestbescherming heeft elke boiler een

magnesiumbeschemingsanode. Een onderhoudsvrije zwerfstroomanode is als toebehoren verkrijgbaar. De CFK-vrije EPS-isolatie zorgt voor de Beste warmteisolatie.

Verder kan in de boilers een elektrische verwarmingsstaaf (toebehoren) ingebouwd worden die de naverwarming ondersteunt om in de zomer volledig van de naverwarming via het verwarmingstoestel af te zien.

De warmteoverdracht gebeurt via een (VIH R, RW) resp. twee (VIH S) ingelaste buisslangen.

Via de koelwateraansluiting is de boiler met het water-net en via de warmwateraansluiting met de aftappunten verbonden. Wordt aan een aftappunt warm water genomen, dan stroomt koud water in de boiler na, waar het tot de aan de boilertemperatuurregelaar ingestelde temperatuur opgewarmed worden.

Aileen VIH S

De opwarming gebeurt bij zonneboilers van het type VIHS in twee geschienen kringen.

In het onderste, koude bereik zit de zonne-energiewarm-tewisselaar. De relatief lage watertemperaturen in het onderste bereik zorgen ook bij weinige zonnestraling voor een optimale warmtevergang van het zonne-ener-giecircuit aan het boilerwater.

In gegenstelling tot de opwarming via zonne-energie vindt de naverwarming van het warme water door de verwarmingsketel of de circulatiewaterverwarmer in het bovenste, warmere bereik van de boiler plaats. Het stand-by-volumen van de naverwarming bedraagt ca. een derde van het boilervolume.

2.2 Richtlijnconformiteit

We bevestigen dat ons product conform de EU-drukvatrichtlijn vervaardigd worden.

2.3 Typeoverzicht

De boilers zijn telkens in de volgende groottes leverbaar:

Tab. 2.1 Type-overzicht VIH S

VIH S	Boilervolume
VIH S 300	300 liter
VIH S 400	400 liter
VIH S 500	500 liter

Tab. 2.2 Type-overzicht VIH R

VIH R	Boilervolume
VIH R 300	300 liter
VIH R 400	400 liter
VIH R 500	500 liter

Tab. 2.3 Type-overzicht VIH RW

VIH RW	Boilervolume
VIH RW 300	300 liter

2.4 Typeplaatje

Een typeplaatje is af fabriek van boven op de mantel aangebracht.

3 Veiligheidsinstructies en voorschriften

De Vaillant boilers VIH S, VIH R en VIH RW waar volgens de huidige techniek en de erkende verilgheidstechnische regels gebouwd. Toch kan den het ondeskundige gebruik bevaren voor leven en goed van de gebruiker of derden beschadigingen aan de toestellen en andere voorwerpen ontstaan.

A Attentie!

De toestellen mogen alleen voor het opwarmen van drinkwater gezruikt worden. Voldoet het water Niet aan de vereisten van de drinkwaterverordering, dan kan schade aan de toestellen door corrosie Niet uitgesloten worden.

3.1 Veiligheidsvoorschriften

De zonneboilers VIH S 300/400/500, de boilers VIH R 300/400/500 en VIH RW 300要去en door een gekwalificierdevakman geinstalleerd worden die voor de naleving van de bestaande voorschriften, regels en richtlijnen verantwoordelijk is.

Fabrieksgarantie verlenen we alleen bij installmentie door een erkende installmenteur.

Die is eveneens voor inspectie/onderhoud en reparatie alsook voor wijzigingen aan de boilers bevoegd.

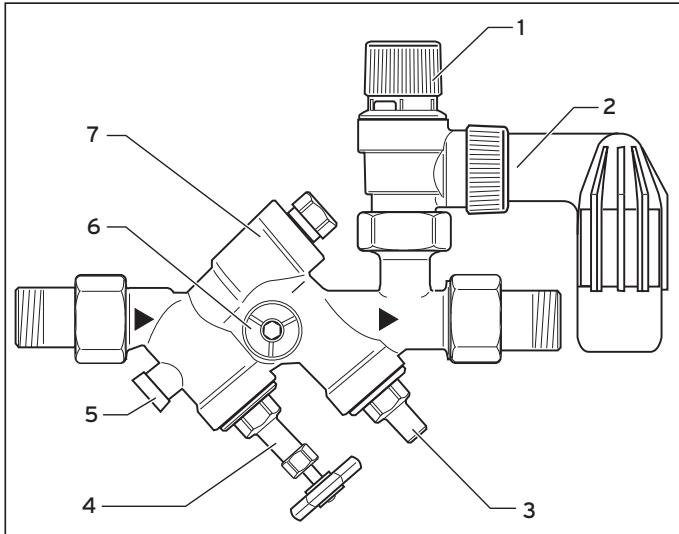

Veiligheidsventiel en uitblaasleiding

Telkens bij het opwarmen van warm water in de boiler vergroot het watervolume, waarom moet elke boiler met een veiligheidsventiel en een uitblaasleiding uitgerust worden.

Tijdens het opwarmen treedt er uit de uitblaasleiding water (uitzondering: een gebruikwaterexpansievat is voorhanden).

De uitblaasleiding moet maar een geschikte aftapplaats geleid worden, waar personen geen gevaar+kennen lopen.

Gelieve waarom nooit het veiligheidsventiel of de uitblaasleiding te sluiten.

A Gevaar!

Verbrandingsgevaar door heet water!

De uitlooptemperatuur aan de aftappunten kan bij de zonneboiler VIH S tot 85^ bedragen.

Vorstgevaar

Blijft de boiler gedurende langereijd in een onverwarmde ruimte buiten gebruik (wintervakantie e.d.), dan要去 de boiler volledig geleegd worden.

3 Veiligheidsinstructies en voorschriften

4 Bediening

Veranderingen

Aan boiler of regeling, aan toevoerleidingen voor water en stroom (indien voorhanden), aan de uitblaasleiding en aan het verilgheidsventiel voor het Boilerwater mag u niets veranderen.

Ondichtheden

Bij ondichteden in het warmwaterleidingsbereik:tussen reservoir en aftappunt sluit u het best het koudwaterafsluitventiel aan het reservoir aan en LAST u het lek door uw erkende installmenter herstellen.

3.2 Gebruik volgens de bestemming

De Vaillant boilers VIH S, VIH R en VIH RW dienen uitsluitend voor de Voorziening van opgewarmd drinkwater tot 85^ in huishoudens en industriie conform de drinkwaterverordering.

Ze mighten enkel voor dit doel gebruikt worden. Elk misbruik is verboden.

Ze要去 in combinatie met Vaillant-verwarmingsketels en circulatiewaterverwarmers ingezet worden.

De zonneboilers VIH S要去en aanvullend met het Vaillant-zonne-energiesystemeingezet worden.

De VIH RW 300 moet met een geoTHERM-warmtepomp ingezet worden.

De boilers können zonder probleem in elke Vaillant- of andere water-cv-verwarmingsinstallatie geintegreerd worden, waar bij de betreffende handleiding in acht genomen dient te worden.

De boilers VIH S en VIH R könnenECHTER ook van afstandsverwarming na een overdrachtstation voorzien worden. Dan moet erECHter met andere vermogensgegevens rekening gehonden worden.

Een ander of waarvan afwijkend gebruik geldt als nicht volgens de voorschriften. Voor hieruit resulterende schade kan de fabrikant/leverancier Niet aansprakelijk gesteld worden. Het risico draagt alleen de gebruiker.

Tot het gebruik volgens de bestemming horen het in acht nemen van de bedienings- en installmentehandleiding en het naleven van de inspectie- en onderhoudsvoor-schriften.

3.3 Voorschriften, normen en richtlijnen

Deplaatsing, installment en eerste ingebruikname van het Vaillanttoestel mag enkel uitgevoerd worden door een bekwaam installmenter die, onder+zijn verantwoordelijkheid de bestaande normen en de installmentevoorschriften naleeft.

Deze brochure要去 aan de gebruiker overhandigd worden.

De installmentie dient uitgevoerd te worden in overeenstemming met de volgende normen, voorschriften en richtlijnen:

• Alle bestaande voorschriften van deplaatselijke watermaatschappij en BELGAQUA.

• Alle NBN-voorschriften in verband met drinkwatervoorziening en reglementen waaronder de NBN E 29-804.

• De Belgische norm NBN D 51-003 voor brandstoffenichter dan lucht.
• NBN 61-002
• Voor propaan NBN 51-006
• Alle NBN-voorschriften voor elektrhouishoudelijk toestellen m.a.w.:
• NBN C 73 - 335 - 30
• NBN C 73 - 335 - 35
• NBN 18 - 300
• NBN 92 - 101 enz.
• De ARAB-voorschriften. AREI

Bij de eerste in bedrijfstelling moet de installerateur zowel de gasals de wateraansluitingen van de installmente en het toestel op dichtheid te controleren.

4 Bediening

De zonneboiler VIH S kan door alle Vaillant-zonne-energieregelaars geregeld worden.

De boiler VIH R is met verschillende regelaars en verwarmingstoestellen combineerbaar.

De boiler VIH RW wordt door de warmtepompregelaars geregeld.

Het instellen en aflezen van de boilerwatertemperaturen gebeurt telkens aan het bijbehorende regelapparaat.

4.1 Warmwaterboiler vullen en legen

Bij de inbedrijfname van uw boiler (b.v. na het uitschakenen en legen wegens lange afwezigheid) gelieve als volgt te werk te gaan:

• Open voor het eerste opwarmen een warmwater-aftappunt om te controleren of het reservoir met water gevuld is en of de aflsuitinrichting in de koudwatertoevoerleiding Niet gesloten is.
• Controller of de warmteopwekker bedrijfsklaar is.
• Stel de Boilerwatertemperatuur voor de VIH aan de regelaar of het verwarmingstoestel in.
• De bereekte boilerwatertemperatuurkestuanaanderegelaar of het verwarmingstoestel aflezen.

Aanwijzing! Bij het eerste opwarmen of na langere uitschakeltijden staat het maximale boilervermogen pas na een bepaalde wachtijd ter beschikking.

Aanwijzijing!

Om economische en hygienische redenen raden we een instelling van de boilertemperatuur van 60^ aan, bij de warmtepompboiler VIH RW 300 van 55^ wegens de lage systeemtemperaturen. Dit garandeert een maximum aan rendabilititeit volgens de energiesaarwet (EnEG) en vertraagt de vergkalking van de boiler.

Bij de buitenbedrijfstelling van de boiler gaat u in de omgekeerde volgorde te werk en leegt uevt. (b.v. bij vorstgevaar) bijkomend de boiler.

Gevaar!

Gelieve het veiligheidsventiel of de uitblaasleiding Niet te sluiten, zodat zich in de boiler geen te große overdruk van meer dan 10 bar opbouwt.

De werkking van het veiligheidsventiel moet u regelmatig door te ventileren controleren.

4.2 Onderhoud

Voor de reiniging van de buitendelen van de boiler is een vochtige,evt. in een zeepoplossing gedrenkte doek voldoende.

Om de mantel van uw toestel Niet te beschadigen, geleieve nooit schurende of oplossende reinigingsmiddelen (al-lerhande schuurmiddelen, benzine e.d.) te gebruiken.

4.3 Inspectorie en onderhoud

Voorwaarde voor de permanente inzetbaarheid, betrouwbaarheid en lange levensduur is het regelmatige inspecteren/onderhouden van de boiler door te technicus.

Attentie!

Probeer nooit om zichl onderhoudswerkzaamheden aan uw toestel uit te voeren. Geef de opdracht hiertoe aan een erkend installmenteur.

We raden u hiervoor aan om een onderhoudscontract met uw erkende installmenter af te sluiten.

Gevaar!

Niet uitgevoerde inspectie/onderhoudsbeurten konnen de bedrijfsveiligheid van het toestel beinvloeden en materièle schade en lichamelijk letsel veroorzaken.

Bij sterk kalkhoudend water is een periodieke ontkalking aan te bevelen.

5 Installatie

Attentie!

Het toestel mag enkel door een erkende instal-.
lateur geinstalleerd worden en voor de eerste
keer in gebruik genomen worden. Die is ook ver-
antwoordelijk voor de deskundige en reglementair installmentie en inbedrijfname.

In de buurt van de uitblaasleiding van het veiligheidsventiel要去en bordje met de volgende tekst aangebracht worden:

"Tijdens het verwarmen van de boiler komt er om veiligheidsredenen water UIT de uitblaasleiding van het veiligheidsventiel! Niet afluien!"

5.1 Opstellingsplaats

De warmwaterboiler要去 in de directe omgeving van de warmteopwekker opgesteld worden. Hierdoor wordt onnodig warmteverlies vermeden.

Houd bij de keuze van de opstellingsplaats met het gewicht van de bevulde boiler rekening. De opstellingsplaats要去 zodenig gekozen worden, dat de leidingen (zowel aan drinkwater- alsook aan verwarmings- en zonne-energieiezijde) goed geplaatst+kennen worden.

De warmwaterboiler moet in een gegen vorst beveiligde ruimte opgesteld worden.

Om energieverlies te vermijden要去en conform de cvinstallatieverordening alle hydraulische leidingen van een warmte-isolatie voorzien zich.

5.2 Afmetingen

5.2.1 Kipmaten VIH S, VIH R en VIH RW

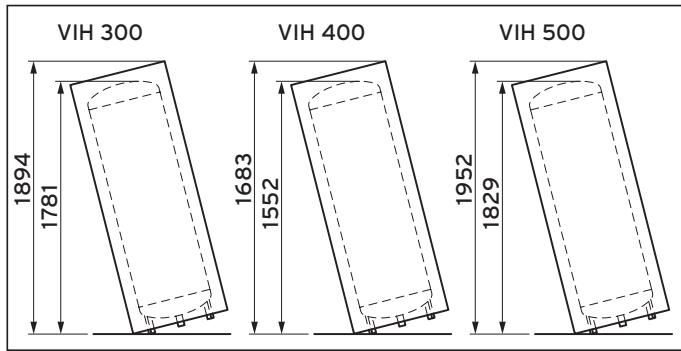

Afb. 5.1 Kipmaten VIH S, VIH R en VIH RW

5.2.2 Toestel- en aansluitingsafmetingen VIH S

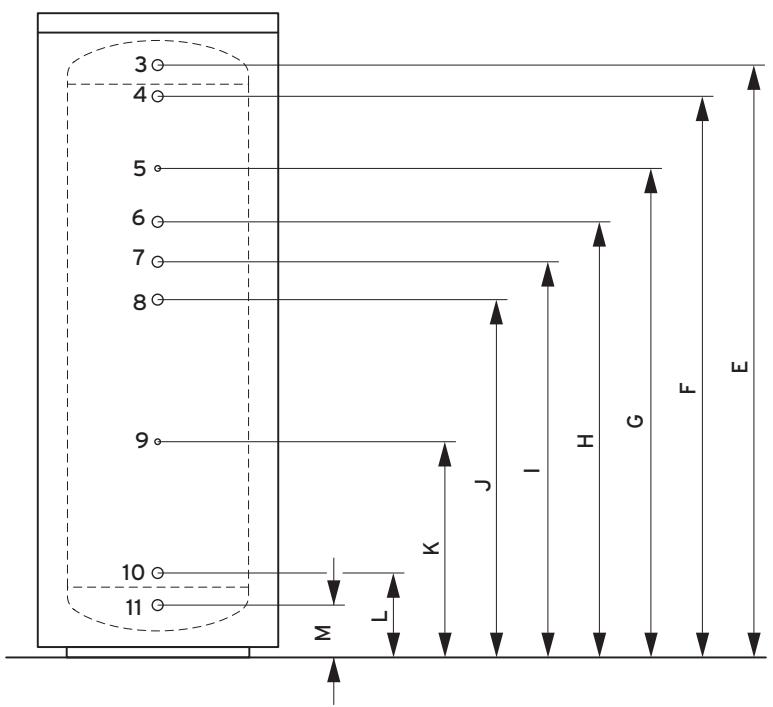

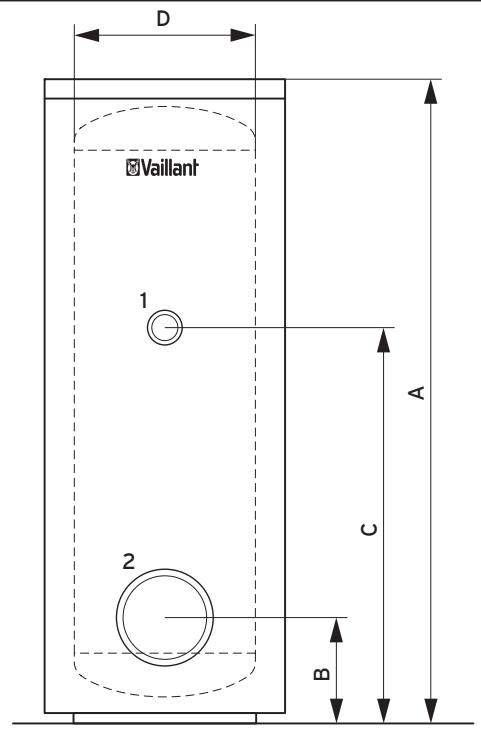

Afb. 5.2 Toestel- en aansluitingafmetingen VIH S

Legendebijafb.5.2

1 Aansluiting voor verwarmingspatroon (G1 1/2)
2 Revisieopening (0 120)
3 Warmwateraansluiting (R1)
4 Verwarmingsvoorloop (R1)
5 Dompelhuls voor verwarmingssensor (Ø 12)
6 Verwarmingsterugloop (R1)
7 Circulatiaansluiting (R3/4)
8 Zonne-energievoorloop (R1)
9 Dompelhuls zonne-energiesensor (Ø 12)
10 Zonne-energieterugloop (R1)
11 Koudwateraansluiting (R1)

Tab. 5.1 Toestelafmetingen VIH S

Type	Eenheid	VIH S 300	VIH S 400	VIH S 500
A	mm	1775	1470	1775
B	mm	279	308	308
C	mm	1086	862,5	1062,5
D	mm	500	650	650
E	mm	1632	1301	1601
F	mm	1546	1215	1515
G	mm	1346	1065	1315
H	mm	1196	965	1165
I	mm	1086	862,5	1062,5
J	mm	981	760	960
K	mm	581	510	610
L	mm	216	245	245
M	mm	130	159	159
b	mm	660	810	810
t	mm	725	875	875

5.2.3 Toestel- en aansluitingsafmetingen VIH R

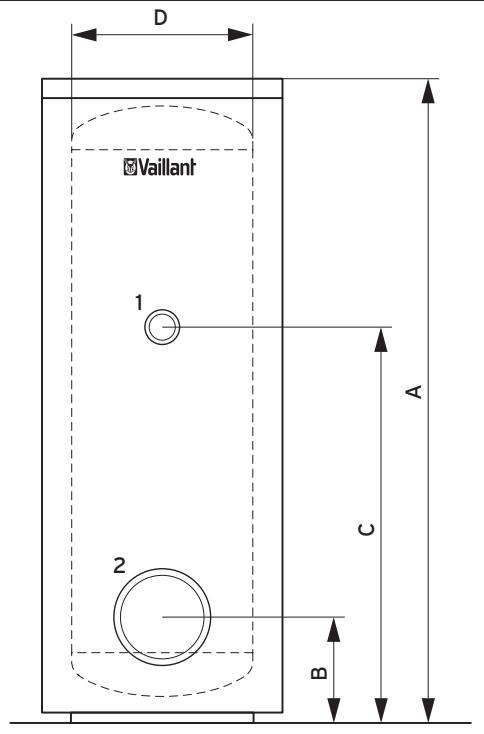

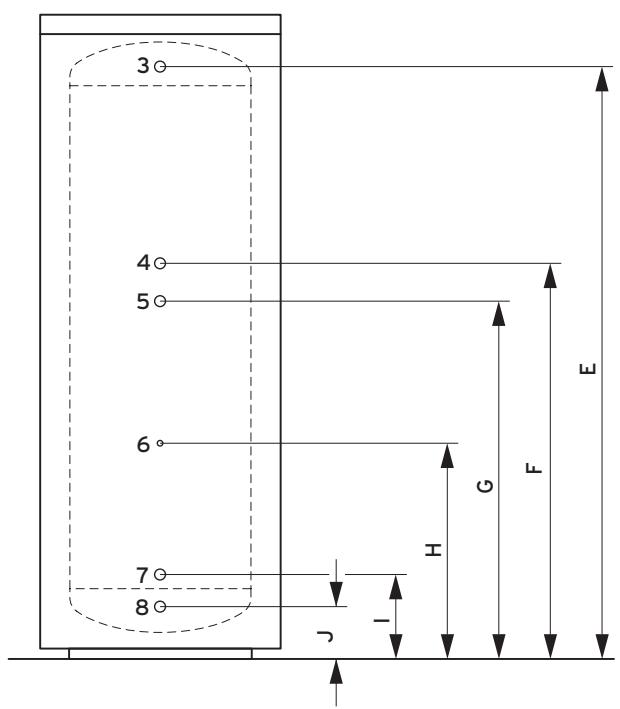

Afb. 5.3 Toestel- en aansluitingafmetingen VIH R

Legendebijafb.5.3

1 Aansluiting voor verwarmingspatroon (G1 1/2)
2 Revisieopening (0 120)
3 Warmwateraansluiting (R1)
4 Circulatiaansluiting (R3/4)
5 Verwarmingsvoorloop (R1)
6 Dompelhuls voor verwarmingssensor (Ø 12)
7 Verwarmingsterugloop (R1)
8 Koudwateraansluiting (R1)

Tab. 5.2 Toestelafmetingen VIH R

Type	Eenheid	VIH R 300	VIH R 400	VIH R 500
A	mm	1775	1470	1775
B	mm	279	308	308
C	mm	1086	862,5	1062,5
D	mm	500	650	650
E	mm	1632	1301	1601
F	mm	1086	862,5	1062,5
G	mm	981	760	960
H	mm	581	510	610
I	mm	216	245	245
J	mm	130	159	159
b	mm	660	810	810
t	mm	725	875	875

5.2.4 Toestel- en aansluitingsafmetingen VIH RW

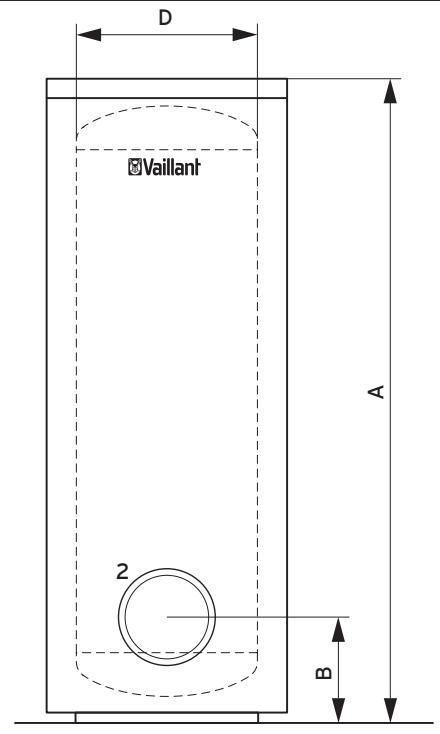

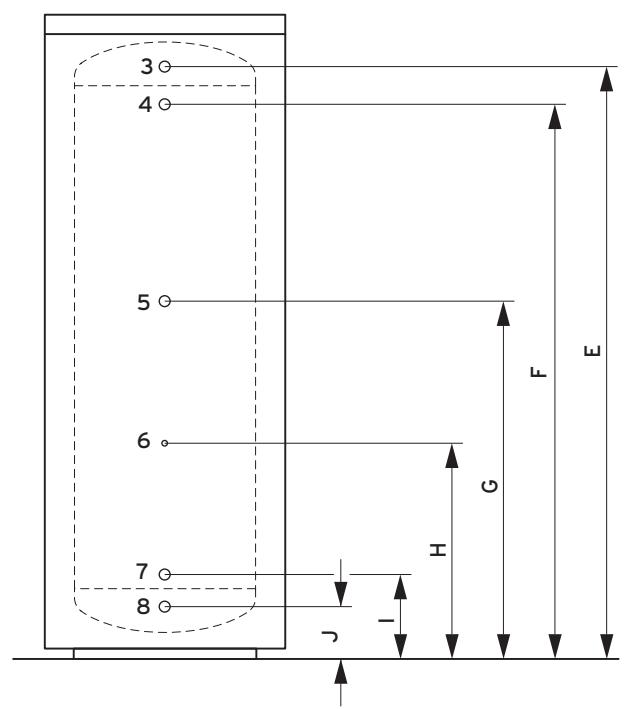

Afb. 5.4 Toestel- en aansluitingafmetingen VIH RW

Legendebijafb.5,4

2 Revisieopening (0 120)
3 Warmwateraansluiting (R1)
4 Verwarmingsvoorloop (R1)
5 Circulatiaansluiting (R3/4)
6 Dompelhuls voor verwarmingssensor (Ø 12)
7 Verwarmingsterugloop (R1)
8 Koudwateraansluiting (R1)

Tab. 5.3 Toestelafmetingen VIH RW

Type	Eenheid	VIH RW 300
A	mm	1775
B	mm	279
D	mm	500
E	mm	1632
F	mm	1546
G	mm	1086
H	mm	581
I	mm	216
J	mm	130
b	mm	660
t	mm	725

5.3 Transportaarodopstellingsplaats

De boiler worden volledig gemonteerd geleverd.

U hebt verschillende möglichkheden om het toestel maar de opstellingsplaats te transporteren.

• Compleet in de verpakking, indien möglichk
• Zonder verpakking, compleet gemonteerd, als de transportweg het toestaat
• Zonder bekleding en isolatie, bij smalle deuren of ten bescherming van de ommanteling

Aanwijzijing!

Voor de demontage en montage van de ommanteling en isolatie heeft 1erson ca. 10 minuten nodig.

Aanwijzijing!

De installmentie kan় keuze met of zonder isolatie/ommanteling gebeuren.

Aanwijzijing!

Gebruik evt. de transporthulpmögelijkheden uith het toebehoren.

Attentie!

Beschadiging van de boiler.

Als de boiler met een transportkar maar de opstellingsplaats gebracht moet worden of als de boiler maar de opstellingsplaats gedragen要去 worden, gelieve dan op de isolatie aan de boilerbodem te letten. Die mag Niet beschadigd worden.

5.3.1 Transport in de verpakking

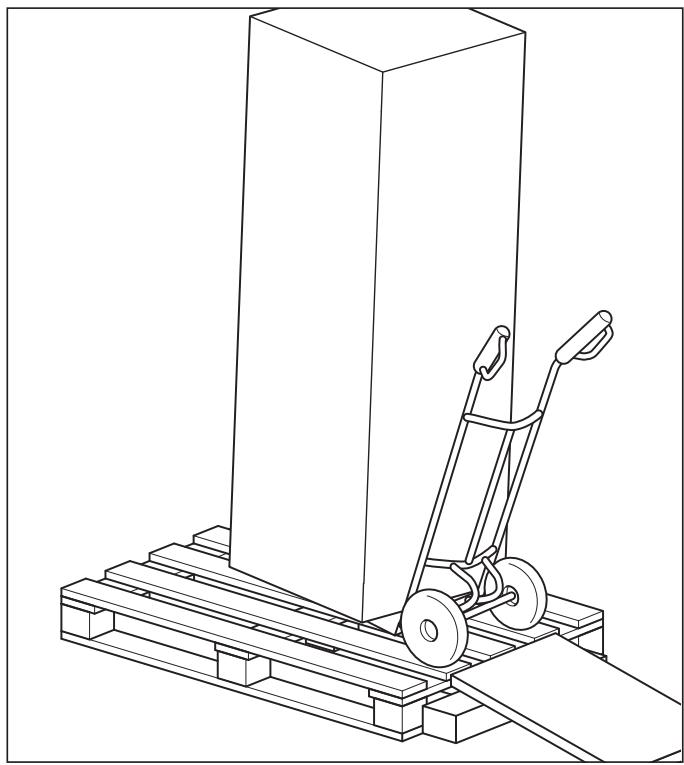

Afb. 5.5 Transport in de verpakking, bestaande uit kop- en voetvulling van piepschuim en kartonnen schuifdoos

5.3.2 Transport zonder verpakking

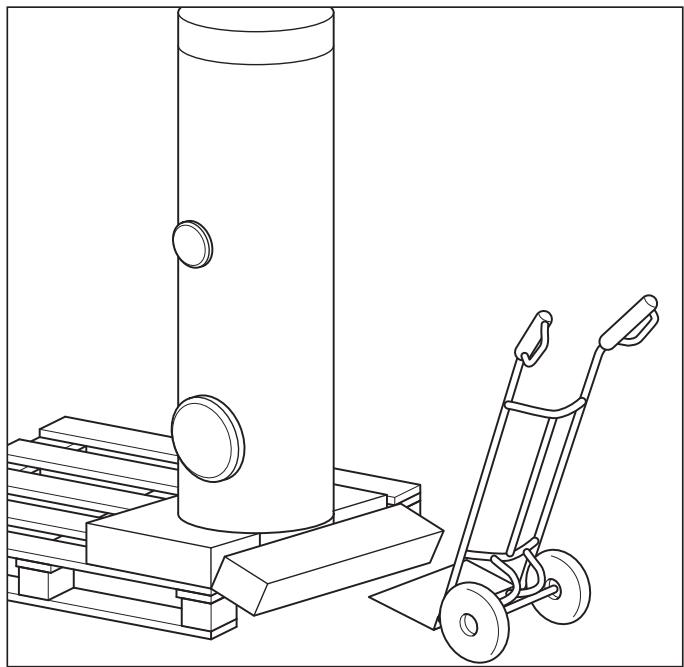

Afb. 5.6 Transport zonder verpakking

• Neem de kopvulling en de kartonnen schuifdoos af.
• Trek de boiler op de voetvulling over de pallestrand tot u de voetvulling aan de breukplaats met de voet=kunt afbreken.
• Zet de steekkar voor de pallet en laad de boiler erop.

5.3.3 Transport zonder ommanteling

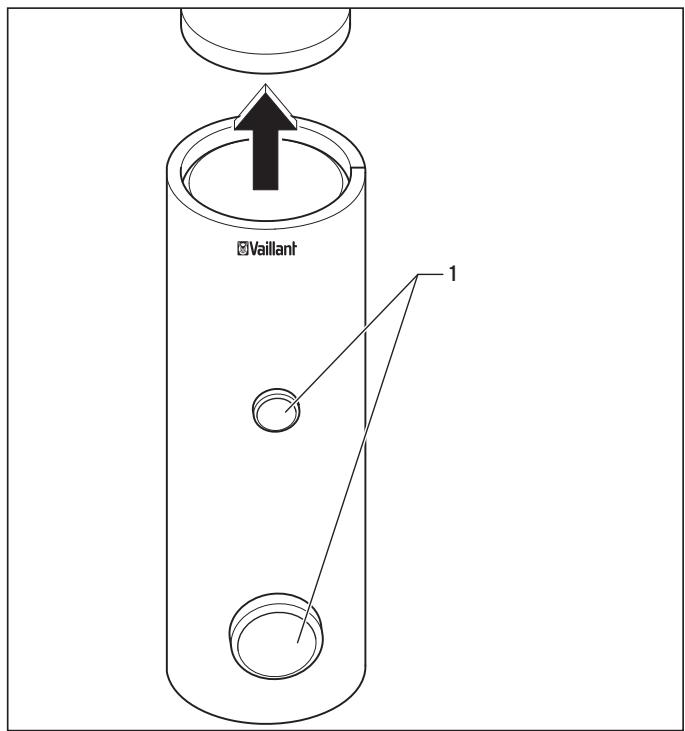

Afb. 5.7 Deksel en afdekkingen verwijderen

• Verwijder het deksel van de boiler.
• Trek de beiden afdekkingen (1) vooraan aan de boiler af.

Grijp de ommanteling aan de aluminiumrail vast en ga hiermee rond de boiler, zodate u de mantel ,op links" druppelmormig in de hand heb.
- Los nu de 3 kunststof schroeven van de andere alumi-niumrail, trek de aluminiumrail uit en klem de beiden einden met de bijgeleverde klem samen.

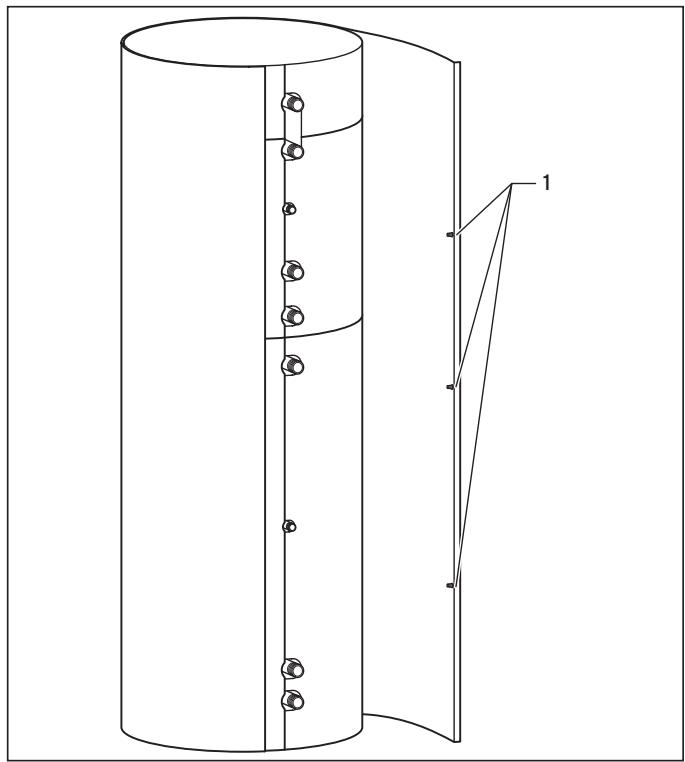

Afb. 5.9 Mantel met klem bevestigen

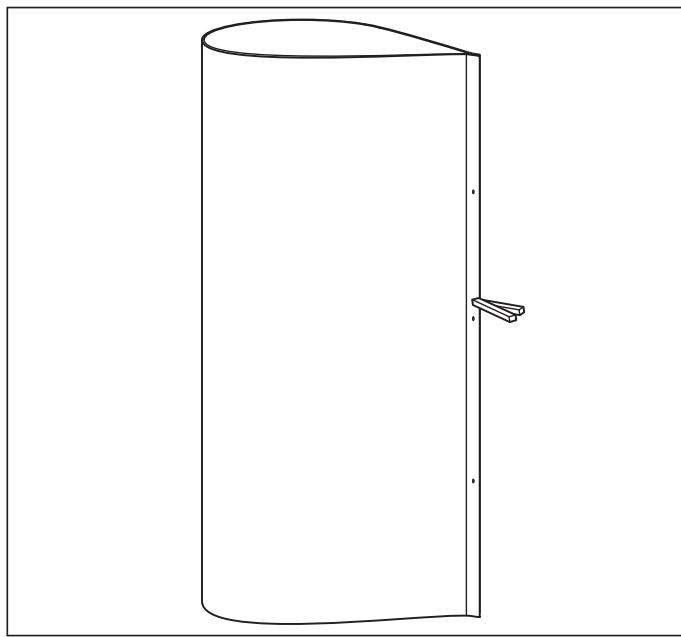

Afb. 5.8 Mantel losmaken

Maak aan de achterkant van de boiler eerst alleen aan een zijde de 3 kunststof schroeven (1) van de alumi-umrail los (b.v. met een munt).

5.3.4 Transport zonder isolatie

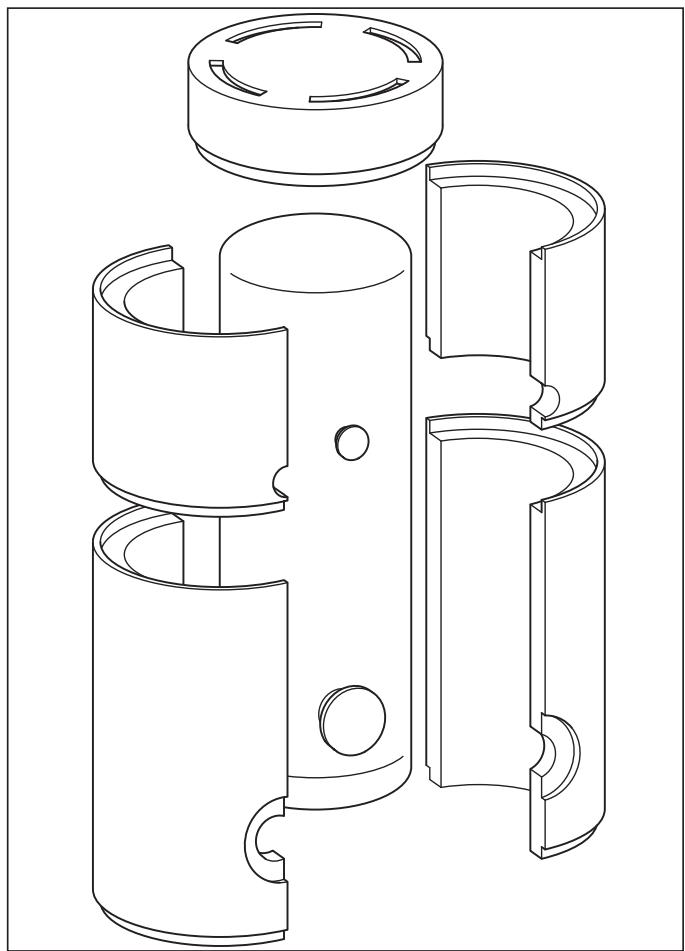

Afb. 5.10 Isolatie afnemen

• Snij met een mes de plakfolie aan de voorste en achterste voegen af.
• Verwijder eerst een onderste halve schaal door er aan deijken aan te trekken, dan de andere onderste halve schaal.
• Naargelang de bouwgrootte neemt u nu de bovenste halve schalen of het deksel.

5.3.5 Montage van isolatie en mantel

Bij de montage van de isolatie en de mantel gaat u in de omgekeerde volgorde te werk:

• Monteer de mantel van bovenaar onderen en bevestig de isolatiedelen met plakband aan de scheidingsplaats.

Aanwijzing

De plakband bevindt zich achteraan rechts naast de voeg op een papierdrager.

• Monteer de mantel door een aluminiumrail met de boorgaten op de aanslagbouteen teplaatsen en met de kunststof schroeven bevestigen. Hiervoor hoeft u de schroeven alleen aan te brengen, Niet in te draaien.
• Na het bevestigen van de tweede aluminiumrail staat u het deksel en de voorste afdekkingen.

Aanwijzing

Controleer de voorste afdekkingen op vastheid om warmteverlies te vermijden.

• Stel de boiler met de verstelbare voeten verticaal af.

5.4 Boiler aansluten

VIH S:

Bij de boilerinstallatie gaat u als volgt te werk (zie afb. 5.2):

• Verwarmingsvoor-(4) en -terugloop (6) aan de boiler aansluiten.
• Zonne-energievoir- (8) en -terugloop (10) aan de Boiler aansluiten.

Aanwijzing

Neem de bijgeleverde symsteemhandleiding voor het zonne-energiesystem in acht!

• Koudwaterleiding (11) met de vereiste veiligheidsinrichtingen installeren:
  Bij een aan de installmentieplaats voorhanden waterdruk van minder dan 10 bar kan een bouwdeelgeteste verilgheidsgroep DN 25 gezruikt worden.
• In de koudwaterleiding:tussen boileraansluiting en veiligheidsgroep een T-stuk voor het leggen van de boiler installereren.
• Warmwaterleiding (3) en EVT. circulatieleiding (7) installereren.

VIH R:

Bij de boilerinstallatie gaat u als volgt te werk (zie afb 5,3):

• Verwarmingsvoor-(5) en -terugloop (7) aan de boiler aansluten.
• Koudwaterleiding (8) met de vereiste veiligheidsinrichtingen installeren:

Bij een aan de installmentieplaats voorhanden waterdruk van minder dan 10 bar kan een bouwdeelgeteste verilgheidsgroep DN 25 gezruikt worden.

• In de koudwaterleiding:tussen boileraansluiting en veiligheidsgroep een T-stuk voor het leggen van de boiler installereren.
• Warmwaterleiding (3) en EVT. circulatieleiding (4) installereren.

VIH RW:

Bij de boilerinstallatie gaat u als volgt te werk (zie afb. 5.4):

• Verwarmingsvoor-(4) en -terugloop (7) aan de boiler aansluiten.
• Koudwaterleiding (8) met de vereiste veiligheidsinrichtingen installeren:

Bij een aan de installmentieplaats voorhanden waterdruk van minder dan 10 bar kan een bouwdeelgeteste verilgheidsgroep DN 25 gezruikt worden.

• In de koudwaterleiding:tussen boileraansluiting en veiligheidsgroep een T-stuk voor het leggen van de boiler installeren.
• Warmwaterleiding (3) enevt. circulatieleiding (5) installereren.

Aanwijzijing!

Omdat door een circulatieleiding het toestel\ minder gebruiksklaar is, mag de leiding alleen\ bij een wijd vertakt warmwaternet aangesloten\ worden.

Is een circulatieleiding vereist, dan moet de circulatiepomp conform de cv-installatieverordening met een tijsdschakelklok uitgerust worden.

• Niet benodigde aansluitstukken met een roestvrije dop drukvast afsluiten.
  Eventueel elektrische bedrading aanbrengen.

Aanwijzinq!

Alle aansluitleidingen met schroefverbindingen aansluten.

Gevaar!

Verbrandingsgevaar!

Gelieve er rekening mee te houden dat een warmwaterthermostaatmenger nicht in een eventueel voorhanden circulatiebereik ingebouwd mag worden, waardat anders de beveiliging gegen verbrandingen nicht gegarandeerd is. Installeer de warmwaterthermostaatmenger in zo'n gevalchter het circulatiebereik.

Afb. 5.11 Installatie van de veiligheidsgroepen

Legendebijafb.5.11

1 Ventilatiegreep
2 Uitblaasleiding
3 Afsluitventiel
4 Afsluitventiel met handwiel
5 Controlestop
6 Manometer-aansluitstuk
7 Terugstroomklep

6 Inbedrijfname

Na de installmentie moet u de boiler aan de verwarmingsen drinkwaterzijde vullen. Ga hierbijals volgt te werk:

• Alleen VIH S: zonne-energiekring vullen (zie systeem-handleiding).
• Aan verwarmingszijde via de ketelvul- en aftapaansluiting vullen.
• Boiler en installment op dichtheid controlleren.
• Aan de drinkwaterzijde via de koudwaterinloop vullen en via een warmwateraftappunt ontluchten.
• Alle regel- en bewakingsinrichtingen op werkung en juiste instelling controleren.
• Indien voorhanden de schakelklok of het tijdprogramma aan de regelaar programmeren (begin van de vrijgavetijd voor de Boileroplading vastleggen).
• Verwarmingsketel in gebruik nemen.
• Alleen VIH S: zonne-energiesystem in gebruik nemen.

7 Onderhoud

7.1 Binnenreservoir reinigen

Omdat de reinigingswerkzaamheden in het binnenreservoir van de boiler in het drinkwaterbereik uitgevoerd worden, dient u op de nodige hygiène van de reinigingstoestellen en -middelen te letten.

Bij de reiniging van het binnenreservoir gaat u als volgt te werk:

• Boiler legend.
• Flensdeksel van de reinigingsopening nemen.
• Reiniging met een waterstraal uitvoeren. Indien nodig afzettingen met een geschikt hulpmiddel, b.v. met een houten of kunststof schaaf, losmaken en uitspoelen.

Aanwijzijing!

Let er bij de reinigingswerkzaamheden op dat het email van de verwarmingsbuis en het binnenreservoir Niet beschadigd worden.

• Flensdeksel met de waar bij behorende afdichtingen op-nieuw aan de reinigingsopening van de boiler aanbrengen.
• Schroeven stevig aandraaien.

Aanwijzijing!

Oude of beschadigde pakkingen要去 verrangen.

• Boiler vullen en op waterdichtheid controlleren.

Gevaar!

Verbrandingsgevaar door heet water!

De uitblaasleiding van het aan de boiler aangebrachte veiligheidsventiel moet algid open blijven.

Controleer regelmatig door te ventileren de werk- king van het veiligheidsventiel.

Anders kan nicht uitgesloten worden dat de Boiler springt!

7.2 Magnesiumbeschermingsanodes onderhoden

De boilers zijn met een magnesiumbeschermingsanodeuitgerust waarvan de levensduur gemiddeld ca. 5aarbedraagt.

Voor het onderhoud van de anode要去 het kunststoffdeksel verwijderd worden en de anode要去 met een SW 27 steeksleutel of een kopsleutel gelost worden.

Visuelle controle

• Neem de magnesiumbeschermingsanode (1)uit de boiler en contrôleer de boiler op afzettingen.

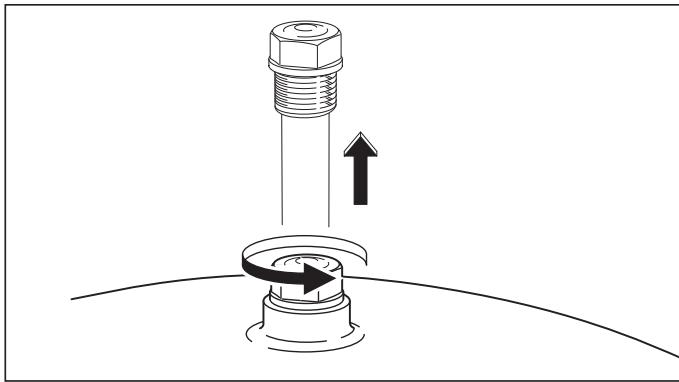

Afb. 7.1 Visuele controle van de magnesiumbeschermingsanode

De magnesiumbeschermingsanode要去 de eerste keer na 2aar gecontroleerd worden. Daarna要去 u deze controle elkaaruitvoeren.

Vervang indien nodig de beschermingsanode door een originele reserve-magnesiumbeschermingsanode. Bij eenkleine afstand tot het plafondkest u een kettinganodegebruiken.

Alternatifiekuntu eeanonderhoudsvrijezwerfstroomanode gebruiken.

7.3 Reserveonderdelen

Een opsomming van eventueel benodigde reserveonderdelen vindt u in de geldige onderdelencatalogi.

Informatiekrijgt u van de verkoopsbureau en de fabrieksservice.

8 Recycling en afvoer

Zowel de boiler alsook de transportverpakking bestaan voor het grootste.Deel uit recyclebaar materiaal.

8.1 Toestel

De warmwaterboiler alsook alle accessoires horen nicht in het huishoudelijkke afval thuis. Zorg ervoor dat het oude toestel enevt. voorhanden accessoires op een deskunde ge manier afgevoerd worden.

8.2 Verpakking

Het afvoeren van de transportverpakking maar u het best over aan de installmenter die het toestel geinstalleerd hebft.

Aanwijzing!
Gelieve de geldende nationale wettelijk voor-schriften in acht te nemen.

9 Servicedienst en garantie

9.1 Klantendienst

Vaillant NV-SA

Rue Golden Hopestraat 15

1620 Drogenbos

Tel:[phone]

9.2 Fabrieksgarantie

De producten van de NV Vaillant zijn gewaarborgd gegen alle materiaal- en constructiefouten voor eenperiode van twee maar vanaf de datum vermeld op het aankoopfactuur dat u heel nauwkeurig dient bij te houden. De waarborg geldt alleen onder de volgende voorwaarden :

1. Het toestel要去 door een erkend gekwalificeerd vakman geplaatst worden, onder zich volledige verantwoordelijkheid, en zal erop letten dat de normen en installmentatievoorschriften nageleefd worden.
2. Het is enkel aan de technici van de Vaillant fabriek toegelaten om herstellingen of wijzigingen aan het toestel onder garantie uit te voeren, opdat de waarborg van toepassing zou blijven. De originele onderdelen moeten in het Vaillant-toestel gemonteerd+zijn, zoniet worden de waarborg geannuleerd.
3. Teneinde de waarborg te latent gelden, moet u ons de garantiekaart volledig ingevuld, ondertekend en gefrankeerd terugzenden binnen de veertienragen na de installment!

De waarborg worden nicht toegeteckend indien de slechte werkung van het toestel het gevolg is van een slechte regeling, door het gebruik van een Niet overeenkomstige energia, een verkeerde of gebrekkige installmentie, de nietnaleving van de gebruiksaaanwijzing die bij het toestel gevoegd is, door het Niet opvolgen van de normen betreffende de installmentievoorschriften, het type van lokaal of verluchting, verwaarlozing, overbelasting, be

vriezing, elke normale slijtage of elke handling van overmacht. In dit geval zullen once prestaties en de geleverde onderdelen aangerekend worden. Bij factu-ratie, opgesteld volgens de algemene voorwaarden van de na-verkoop-dienst, worden deze steeds opgemaaakt op de naam van de persoon die de oproep hebft verricht en/of de naam van de persoon bij wie het werk is uitgevoerd, behoudens voorafgaand schriftelijk akkoord van een derde persoon (bv. huurder, eigenaar, syndic, enz.) die deze factuur uitdrukkelijk ten zijne Laste neemt. Het factuurbedrag za contant betaald要去en worden aan de fabriekstechnicus die het werk heeft uitgevoerd. Het herstellen of verrangen van onderdelen tijdens de garantieperiode heeft geen verlen-ging van de waarborg tot gevolg. De toekenning van garantie sluit elke betaling van schadevergoeding uit en dit tot voor om het even welke reden ze ook gezvaagd worden. Voor elk verschil, zichen enkel de Tribunalen van het district waar de hoofdzetel van de ven-nootschap gesestigd is, bevoegd.

		VIH S			VIH R
	Eenheid	VIH S 300	VIH S 400	VIH S 500	VIH R 300	VIH R 400	VIH R 500
Nominale boilerinhoud	I	300	400	500	300	400	500
Werkelijke boilerinhoud	I	289	398	484	295	404	496
Max. bedrijfsdruk boiler	bar	10	10	10	10	10	10
Max. bedrijfsdruk verwarming	bar	10	10	10	10	10	10
Max. warmwatertemperatuur	°C	85	85	85	85	85	85
Max. verwarmingswatervoorlooptemperatuur	°C	110	110	110	110	110	110
Verlies aan stand-by-energie	kWh/d	1,9	2,1	2,3	1,8	2,0	2,2
Verwarmingswarmtewisselaar:
Verwarmingsvlak van de warmtewisselaar	m2	0,7	0,7	1,0	1,6	1,5	2,1
Verwarmingswaterinhoud van de warmtewisselaar	I	4,7	4,5	6,6	10,7	9,9	14,2
Drukkeries in de warmtewisselaar bij max. verwarmingswaterbehoefte	mbar	11	11	16	75	75	125
Verwarmingsmiddelstroom	I/h	900	900	1250	2000	2000	2700
Warmwateruitgangsvermogen bij 45/10 °C1)	I/10min	195	190	215	462	519	591
Permanent warmwatervermogen bij verwarmingswatertemperatuur van 85/65 °C2)	kW	20	21	29	46	46	62
Permanent warmwatervermogen bij verwarmingswatertemperatuur van 85/65 °C2)	I/h	491	516	712	1130	130	1523
Vermogenskenwaarde1)	NL	-	-	-	11,0	15,0	19,0
Warmtewisselaar op basis van zonne-energie:
Verwarmingsvlak van de warmtewisselaar	m2	1,6	1,5	2,1
Verwarmingswaterinhoud van de warmtewisselaar	I	10,7	9,9	14,2
Drukkeries in de warmtewisselaar bij zonne-energiemodus met zonne-energievloeistof	mbar	< 10	< 10	< 10
Zonne-energievloeistofstroom	I/h	200	300	500
Aansluitingen:
Koud- en warmwateraansluiting	Schroef-draad	R1	R1	R1	R1	R1	R1
Circulatieaansluiting	Schroef-draad	R3/4	R3/4	R3/4	R3/4	R3/4	R3/4
Voor- en terugloopaansluiting	Schroef-draad	R1	R1	R1	R1	R1	R1
Boilerafmetingen:
Breedte met mantel	mm	660	810	810	660	810	810
Diepte met mantel	mm	725	875	875	725	875	875
Hoopte	mm	1775	1470	1775	1775	1470	1775
Buitendiameter reservoir zonder isolatie	mm	500	650	650	500	650	650
Gewicht (incl. verpakking en isolatie)	kg	150	169	198	125	145	165
Gewicht bedrijfskaar gemuld	kg	439	567	682	420	549	661

1 Volgens DIN 4708, deel 3
2) Temperatuurverschil warm-koud water: 35 K

	Eenheid	VIH RW 300
Nominale boilerinhoud	I	300
Werkelijke boilerinhoud	I	285
Max. bedrijfsdruk boiler	bar	10
Max. bedrijfsdruk verwarming	bar	10
Max. warmwatertemperatuur	°C	85
Max. verwarmingswatervoorlooptempe-ratuur	°C	110
Verlies aan stand-by-energie	kWh/d	1,8
Verwarmingswarmtewisselaar:
Verwarmingsvlak van de warmtewisselaar	m2	2,9
Verwarmingswaterinhoud van de warmtewisselaar	I	17,5
Drukverlies in de warmtewisselaar bij max. verwarmingswaterbehoefte	mbar	124
Verwarmingsmiddelstroom	I/h	2000
Warmwateruitgangsvermogen bij 10/45 °C en boilertempatuur 60 °C	I/10min	410
Permanent warmwatervermogen bij 10/45 °C en verwarmingswatertempera-tuur 50 °C	kW	14
Permanent warmwatervermogen bij 10/45 °C en verwarmingswatertempera-tuur 50 °C	I/h	345
Vermogenskenwaarde	NL	-
Aansluitingen:
Koud- en warmwateraansluiting	Schroef-draad	R1
Circulatieaansluiting	Schroef-draad	R3/4
Voor- en terugloopaansluiting	Schroef-draad	R1
Boilerafmetingen:
Breedte metmantel	mm	660
Diepte metmantel	mm	725
Hoogte	mm	1775
Buitendiameter reservoir zonder isolatie	mm	500
Gewicht (incl. verpakking en isolatie)	kg	155
Gewicht bedrijfskaar gemvuld	kg	440
